柔性防水套管安装步骤修订稿
防水套管施工教学
防水套管施工教学
防水套管的使用，给建筑工程带来了很多方便，那么问题来了，你知道防水套管怎么安装吗？
一、防水套管怎么安装
首先应按照每个管道固定的位置，按具体情况标记整个管道的中心点，使用直径2.5mm的手枪打孔并穿透。
然后摁住防水套管，用钉孔将其紧固在模板上，当固定好后，要将其他都进行固定好。
最后为防止混凝土掉入，已将将防水套管的填饱满，并且要用胶带进行全方位封口。
二、防水套管的作用是什么
1、这种套管重点是设置于管道外面，这样的话能够对里面的管道起到很好的保护作用。
相当于是给管道覆盖上了一个保护膜，这样能够使管道在不同的环境中正常使用。
2、埋入地里的管道经过很长的使用后，多少是会存在损坏的，如果外面安有这样的防水套管，则修理人员有足够的操作空间，修理的时候就会变得更加方便，能够自由操作，在修理时不受任何约束，也能够更好的进行更换和维护。
三、防水套管施工注意事项
1、在装饰时，应做到一次性浇注变型，在螺纹的位置要涂刷液体密封胶，等待胶水彻底的固化后再密切的粘合，这样能够使得防水套管有不错的密封效果。
2、再过程中，要是防水套管发生松动问题，那么应当立刻使用补救方法或是再次装置，免得发生套管脱落的问题，影响正常使用，厉害的话还极易引起严重事故。
A型柔性防水套管安装图【最新版】
4
螺柱
π
4.8
GB897-88A
5
螺母
π
4
GB/T41-2000
B型柔性防水套管的介绍
B型柔性防水套管适用于有地震设防要求的地区，管道穿墙处承受振动和管道伸缩变形、或有严密防水要求的构(建)筑物。
一般在做有防水要求或管道安装处有防震、便于拆卸等要求的水池时(如:与水池连接时，给水泵的进水管的套管)，就要用到02S404B型柔性防水套管。
02S404B型柔性防水套管广泛用于建筑、化工、石油、自来水厂、污水处理、核电工程等单位。
B型柔性防水套管的作用
[1]柔性防水套管除了外部翼环，内部还有档圈之类的，法兰内丝，有成套卖的，也可自己加工，用于有减震需要的管路，如和水泵连接的管道穿墙时、柔性防水套管主要用在人防墙，水池等要求很高的地方。
B型柔性防水套管的说明
1、当迎水面为腐蚀性介质时，可采用封堵材料将缝隙封堵，做法见02S404国家标准图集“柔性防水套管(B型)安装图”;
2、套管穿墙处如遇非混凝土墙壁时，应局部改用混凝土墙壁，其浇注范围应比翼环直径(D5)大200，而且必须将套管一次浇固于墙内;
3、穿管处D5+200;
A型柔性防水套管安装图
A.型B.型--柔性防水套管
安装图
A型柔性防水套管说明
1、当迎水面为腐蚀性介质时，可采用封堵材料将缝隙封堵，做法如下;
柔性防水套管(A)型安装图，柔性防水套管(B)型安装图
2.防水套管穿墙处如遇非混凝土墙壁时，应局部改用混凝土墙壁，其浇注范围应比翼环直径(DS)大200，并且必须将套管一次浇固与墙内。
4、套管的重量以L=300计算，如墙厚大于300时，应另行计算;
5、柔性防水套管用于与腐蚀性介质接触时，设计人员应根据介质性质及防腐要求，另行选择适用的耐腐蚀材料，比如:316L不锈钢材质等。
柔性防水套管安装做法
柔性防水套管主要用于下水管道穿墙安装施工过程中，广泛用于建筑、化工、钢铁、自来水、污水处理等单位。
但柔性防水套管根据其施工环境的不同，安装方法也有所差别，接下来咱们就一起来看一看具体的安装方法有哪些？
一般分为五个步骤：第一，清理内防水套管，且要将防水套管的保护模板全部拆除。
第二，根据现场的施工图进行管道下料及组装。
第三，根据施工图纸进行柔性防水套管粘接。
第四，粘接之后进行检查，防治安装不严密或出现缝隙。
第五，安装完毕后，一定要进行相关的灌水实验，确保没有任何渗漏情况。
其中，柔性防水套管在安装过程中的防水尤为重要，如果这一步出现纰漏，很可能会影响水管的密封性。
那么具体如何防水呢？
在过去，只要防水套管安装正确，并定期检查就可以安全运行多年，但它不是一次性的。
特别是在用户使用两三年后，发现橡胶密封圈出现一系列老化变形现象。
这个时候我们只需松开压板的螺栓即可取下橡胶圈，并用手检查是否有硬化现象，检查后重新放入套管内，管道均匀拧紧螺栓和螺母后穿过去，调整到合适的位置。
经过定期的抗疲劳维护，可延长使用寿命几十年。
所以，柔性防水套管不止是安装中要尤为注意，在后期使用过程中也要注意定期保养，这样才能延长整体的使用寿命。
分体式柔性防水套管的制作、安装施工工法(2)
分体式柔性防水套管的制作、安装施工工法分体式柔性防水套管的制作、安装施工工法一、前言分体式柔性防水套管是一种常用于地下管道防水处理的施工工法，具有优良的防水效果和施工便利性。
本文将介绍该工法的工艺原理、施工工艺、劳动组织、机具设备、质量控制、安全措施、经济技术分析以及工程实例。
二、工法特点分体式柔性防水套管采用分段制作的方式，能够根据实际情况进行增减长度，灵活方便。
其材料具有良好的耐用性和柔韧性，可适应各种管道形状和尺寸。
施工过程简单快捷，不需要大量的施工人员和机械设备。
三、适应范围该工法适用于地下管道的防水处理，包括给水管道、排水管道、通讯电缆管道等。
它可以应用于各种类型的土壤和地下环境，具有广泛的适应性。
四、工艺原理分体式柔性防水套管的工艺原理基于以下几个方面：一是采取防水套管材料与管道直接贴合的方式，形成可靠的防水层；二是通过套管的分段制作，确保在施工过程中能够灵活调整长度和形状，以适应不同的管道尺寸和形状；三是采取防水材料与土壤形成接触，以达到防渗漏的效果。
五、施工工艺1. 清理施工现场：清除管道周围的杂物和污物，保持施工现场清洁。
2. 测量并制作分体式柔性防水套管：根据管道尺寸和形状进行测量，并制作相应长度和形状的分体式柔性防水套管。
3. 清洁管道表面：清洁管道表面，确保与防水材料贴合的良好性。
4. 粘贴分体式柔性防水套管：将制作好的分体式柔性防水套管逐段贴合到管道表面，确保紧密贴合。
5. 进行连接处理：处理套管的连接处，确保严密无漏水。
6. 预留检测口：根据需要，在套管上预留检测口，方便后期的检测和维修。
六、劳动组织施工需要具备防水工人、测量人员、清理工人等。
根据工程规模和要求，合理组织人员，确保施工进度和质量。
七、机具设备该工法需要使用测量仪器、清理工具、切割工具、胶水等辅助工具和设备。
八、质量控制施工过程中需要进行质量控制，主要包括：在制作套管时，保证尺寸和形状的准确性；在贴合套管时，确保与管道表面的紧密贴合；在连接处进行严密处理。
柔性防水套管预埋方法
柔性防水套管预埋方法
柔性防水套管预埋方法是将柔性防水套管提前布置在建筑物的墙体或地面中，用于防止水、湿气、灰尘等物质侵入进入建筑物内部。
以下是柔性防水套管的预埋方法：
1. 预埋位置确定：根据建筑物的设计图纸和实际需求，确定柔性防水套管的预埋位置和长度。
2. 预埋槽开挖：根据预埋位置，用工具如电锤等开挖出一定深度和宽度的预埋槽。
3. 清理槽底：将预埋槽底清理干净，去除杂物和灰尘，确保槽底平整。
4. 确定套管长度：根据实际需求，将柔性防水套管的长度剪裁成合适的尺寸。
一般建议预留一定的余量，以便安装和维修时使用。
5. 固定套管：将剪裁好的柔性防水套管放入预埋槽中，使其与建筑物的墙体或地面紧密接触。
6. 固定套管：可使用专用的柔性防水套管固定剂，将套管牢固地固定在预埋槽中。
固定套管过程中要确保套管的密封性和稳固性。
7. 防水处理：在套管与墙体或地面接触处，使用专用的防水胶或密封剂进行防水处理和密封，确保套管的防水效果。
8. 清理和修整：在固定和防水处理完成后，对预埋槽进行清理，确保周围环境整洁，并对套管进行修整，去除多余的部分。
以上是柔性防水套管预埋的基本方法，具体操作时需要根据实际情况和需要进行调整。
还需要注意，在预埋过程中要注意保护套管，避免损坏。

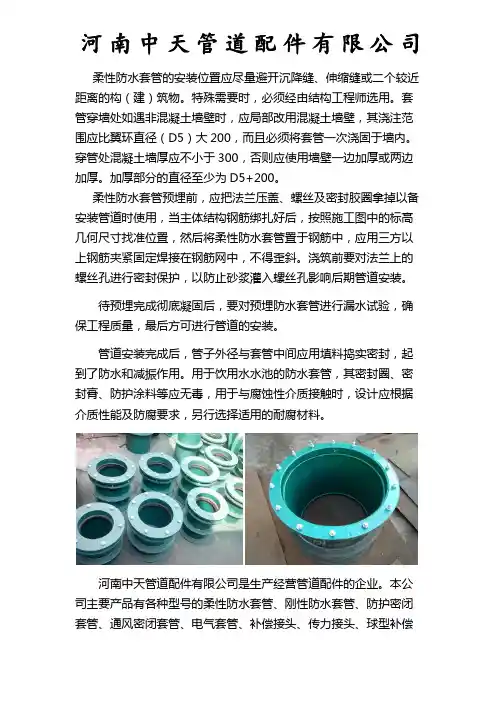

柔性防水套管规范
柔性防水套管的安装位置应尽量避开沉降缝、伸缩缝或二个较近距离的构（建）筑物。
特殊需要时，必须经由结构工程师选用。
套管穿墙处如遇非混凝土墙壁时，应局部改用混凝土墙壁，其浇注范围应比翼环直径（D5）大200，而且必须将套管一次浇固于墙内。
穿管处混凝土墙厚应不小于300，否则应使用墙壁一边加厚或两边加厚。
加厚部分的直径至少为D5+200。
柔性防水套管预埋前，应把法兰压盖、螺丝及密封胶圈拿掉以备安装管道时使用，当主体结构钢筋绑扎好后，按照施工图中的标高几何尺寸找准位置，然后将柔性防水套管置于钢筋中，应用三方以上钢筋夹紧固定焊接在钢筋网中，不得歪斜。
浇筑前要对法兰上的螺丝孔进行密封保护，以防止砂浆灌入螺丝孔影响后期管道安装。
待预埋完成彻底凝固后，要对预埋防水套管进行漏水试验，确保工程质量，最后方可进行管道的安装。
管道安装完成后，管子外径与套管中间应用填料捣实密封，起到了防水和减振作用。
用于饮用水水池的防水套管，其密封圈、密封膏、防护涂料等应无毒，用于与腐蚀性介质接触时，设计应根据介质性能及防腐要求，另行选择适用的耐腐材料。
河南中天管道配件有限公司是生产经营管道配件的企业。
本公司主要产品有各种型号的柔性防水套管、刚性防水套管、防护密闭套管、通风密闭套管、电气套管、补偿接头、传力接头、球型补偿器、旋转补偿器、套筒补偿器、波纹补偿器、平衡补偿器、热力管道伸缩器、橡胶接头、鸭嘴阀、减振器、蝶阀、管道过滤器、堵漏器、平焊法兰等各种管道配件。
产品严格按照国家标准设计生产，特殊规格型号可按用户需要和要求订做，若有需求请致电详询。
河南中天管道配件有限公司始终以客户的需要为服务起点，以客户满意为服务宗旨。
全方位为用户提供售前和售后服务，让用户买的省心，用的放心，若有需要可致电详询。
柔性防水套管封堵方法
柔性防水套管是管道工程建设中必不可少的管件产品，它是管道穿越墙体的通道，能起到严密的防水和抗沉降的作用，有效地保护了穿墙管道和墙体，由于柔性防水套管的诸多特性，它被广泛应用于建筑、化工、钢铁、自来水、污水处理等单位。
柔性防水套管封堵方法：
1、首先用柔性填缝材料填实套管与管道间的环形间隙，然后用密封膏嵌缝即可。
（柔性填缝材料：沥青麻丝、聚苯乙烯板、聚氯乙烯泡沫塑料板。
密封膏：聚硫密封膏、聚胺脂密封膏）
2、用于饮用水水池安装时，其密封圈、密封膏、防护涂料等应无毒，符合GB/T17219-1998标准的规定，且通过国家、地区卫生防疫检疫权威机构的检测。
中天管道配件为了给广大用户提供安全方便的购买环境，特推出了样品免费邮寄的活动，让用户买的放心用的安心，有需求的用户可致电详询，中天将竭诚为广大用户做好售前和售后服务。
柔性防水套管安装技术交底
柔性防水套管安装技术交底
简介
本文档旨在向工作人员详细介绍柔性防水套管的安装技术要点和步骤，以确保安装过程顺利进行并达到预期的防水效果。
安装要点
1.准备工作：确保工作区域干燥、清洁，并准备好所需材料（柔性防水套管、胶水、切割工具）。
2.测量尺寸：根据实际需要，准确测量柔性防水套管的长度。
3.切割：使用合适的切割工具将柔性防水套管根据测量尺寸进行切割。
4.清洁表面：在安装点附近，要清洁和打磨表面，以确保柔性防水套管能够紧密贴合并提供有效的防水效果。
5.胶水应用：在柔性防水套管的一侧均匀涂抹胶水。
6.安装：将涂有胶水的柔性防水套管贴合在准备好的表面上，并逐渐将其完全贴合，确保没有空隙和泄漏。
7.压实：使用适当的工具（如木槌）轻轻压实柔性防水套管，以确保其牢固粘合并达到所需的防水效果。
安全提示
在安装过程中，务必佩戴适当的防护手套和眼镜，以防止意外伤害。
注意将胶水和其他有害物质远离火源和易燃物。
在开始安装之前，确保理解并遵守相关的安全操作规程。
结论
本文档提供了柔性防水套管安装的技术要点和步骤，工作人员在进行安装时可以按照这些指导进行操作，以确保安装过程的准确性和安全性，并达到预期的防水效果。
在任何安全或操作不确定的情况下，请寻求相关专业人员的指导和支持。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
柔性防水套管安装步骤公司标准化编码 [QQX96QT-XQQB89Q8-NQQJ6Q8-MQM9N]
柔性防水套管安装步骤：
1、安装前应检查柔性套管各螺栓、螺母的活顺情况，必要时加一些润滑油，一方面是让螺栓、螺母活顺，另一方面如果有少量水泥落在螺栓上也易于清理。
对套管磕碰处进行补漆处理，延长套管的使用年限。
2、柔性防水套管在施工时必须根据图纸设计的标高坐标和结构钢筋焊接定位，然后一定要将其焊牢固，不要出现移位或歪斜。
3、柔性防水套管有压紧法兰一面进行包裹，防止出现模板缝隙泄漏造成螺栓、螺母的污染。
4、等到土建浇筑完混凝土，把模板拆除，再把套管内的垃圾清理干净，刷上防锈漆，对套管磕碰处进行补漆。
5、如果套管马上使用，则无需处理；如果是管廊施工，管廊外暂时不安装管道，需要填埋。
则需在套管内填充防水材料并在管廓外则用挡板挡好，防止地下水进入管廊同时防止填埋时杂物进入套管。
