一、要求机械手的PLC控制1．设备基本动作：机械手的动作过程分为顺序的8个工步：既从原位开始经下降、夹紧、上升、右移、下降、放松、上升、左移8个动作后完成一个循环（周期）回到原位。
并且只有当右工作台上无工件时，机械手才能从右上位下降，否则，在右上位等待。
2．控制程序可实现手动、自动两种操作方式；自动又分为单工步、单周期、连续三种工作方式。
3．设计既有自动方式也有手动方式满足上述要求的梯形图和相应的语句表。
4. 在实验室实验台上运行该程序。
二参考1. “PLC电气控制技术——CPM1A系列和S7-200”书中212页“8.1.3机械手的控制”2. “机床电气控制”第三版王炳实主编书中156页“三、机械手控制的程序设计”。
3．“可编程控制器原理及应用”宫淑贞徐世许编著人民邮电出版社书中P168—P175例4.6。
其中工作方式时手动、自动（单步）、单周期、连续；还有自动工作方式下的误操作禁止程序段（安全可靠）。
注解：“PLC电气控制技术——CPM1A系列和S7-200”书中212页“8.1.3机械手的控制”例中只有手动和自动（连续）两种操作模式，使用顺序控制法编程。
PLC 机型选用CPM2A-40型，其内部继电器区和指令与CPM1A系列的CPM有所不同。
“机床电气控制”第三版王炳实主编书中156页“三、机械手控制的程序设计”。
本例中的程序是用三菱公司的F1系列的PLC指令编制。
有手动、自动（单工步、单周期、连续）操作方式。
手动方式与自动方式分开编程。
参考其编程思想。
“可编程控制器原理及应用”宫淑贞徐世许编著人民邮电出版社书中P168—P175例4.6。
其中工作方式有手动、自动（单步）、单周期、连续；还有自动工作方式下的误操作禁止程序段（安全可靠）。
用CPM1A编程。
这里“误操作禁止”是指当自动（单工步、单周期、连续）工作方式时，按一次操作按钮自动运行方式开始，此后再按操作按钮属于错误操作，程序对错误操作不予响应。
机械手PLC控制系统设计与装调
机械手PLC控制系统设计与装调机械手是一种用来代替人工完成重复性、繁琐或危险工作的机械装置。
PLC控制系统是一种可编程逻辑控制器，能够实现自动化控制和监控设备的功能。
机械手PLC控制系统设计与装调是指利用PLC控制系统来控制机械手的运动和动作。
1.系统需求分析：根据机械手的任务和要求，分析系统所需的功能和性能，确定系统的控制策略。
2.硬件设计：根据系统需求，设计PLC控制系统的硬件部分，包括选择适当的PLC、输入输出模块、传感器等设备，并进行布置和连线。
3.软件设计：根据机械手的动作和任务，设计PLC控制系统的软件部分，包括编写PLC程序、设置逻辑关系和时序控制等。
4.程序调试：将编写好的PLC程序烧写到PLC中，并进行调试和测试。
通过观察机械手的运动和动作，检查是否符合系统需求。
5.故障排除：在调试过程中，如果发现机械手运动不正常或出现故障，需要进行故障排除和修复，确保系统正常运行。
6.系统调试：将机械手与PLC控制系统进行连接，并进行整体调试和测试。
通过检查机械手的运动轨迹和动作正确性，验证系统是否满足设计要求。
在机械手PLC控制系统设计与装调过程中1.确保PLC控制系统性能和稳定性：选择适当的硬件设备，确保其性能能够满足系统需求；合理设计PLC程序，避免死循环和死锁等问题；对系统进行充分测试和调试，排除潜在的故障。
2.确保机械手安全和可靠运行：考虑机械手的载荷、速度、加速度等因素，设计合理的控制策略，确保机械手的安全运行；设置传感器和限位开关等装置，监控机械手的位置和状态，及时停止或调整其运动。
3.确保系统兼容性和扩展性：设计PLC控制系统时，考虑到未来可能的扩展需求和变化，留出足够的余地；选择具有通信接口和扩展模块等功能的PLC，方便与其他设备进行联动和协同控制。
4.提高系统的可操作性和可维护性：设计PLC程序时，考虑到操作人员的使用和维护需求，使系统界面友好且易于操作；合理安排PLC程序的模块结构和注释，便于后续维护和修改。
机械手PLC控制系统的设计与装调
机械手PLC控制系统的设计与装调1 控制要求（1）完成把左工位的工件搬运到右工位；（2）机械手有两种控制方式：手动方式和自动方式；其中自动方式设有单步、单周期、连续三种工作方式。
（3）手动方式：用按钮对机械手的每步进行单独控制，类似于点动操作；当按住右行按钮时，机械手右行，松开或碰到右限位开关时，右行停止。
此方式用于检修。
（4）单步操作：每按一下启动按钮，机械手完成一步动作后自动停止。
此方式用于系统的调试。
（5）单周期操作：机械手从原点开始，按下启动按钮，机械手自动完成一个周期的动作后停止。
在工作中若按一下停止按钮，则机械手动作停止。
重新启动时需用手动操作方式将机械手移回到原点，然后按一下启动按钮，机械手又开始重新单周期操作。
（6）连续操作：机械手从原点开始，按一下启动按钮，机械手将自动地、连续地周期性循环。
在工作中若按下停止按钮，则机械手将继续完成一个周期的动作后，回到原点自动停止。
2 控制方案2.1控制方案框图2.2 控制流程图3 电路的设计3.1控制电路的设计（1）PLC的选型因为所需的PLC输入触点为17个，为了可以有富余的输入触点，所以总共需要18个输入触点，所需的输出触点为6个。
根据以上所以选择的是S7-CPU224 CN AC/DC/RL Y型号的PLC机型和数字量扩展模块为EM 223 CN DC/RELAY。
（2）I/O分配表（3）PLC的外围接线图启动 停止 手动单步单周期连续下限上限左限右限有/无工件检测手动上升手动下降手动左移手动右移手动夹紧手动放松（4）元器件清单（5）软件设计主程序框架手动程序1Q0.0I2.0I0.6I0.2R M0.0R M2.04I0.7I2.1I1.0I1.1I1.3下降上升加紧右移左移M2.1I0.0M2.1I0.1自动程序启/停标志M2.2I0.0I0.3单步且启动，M2.2=1；不是单步的时候，M2.2=1M2.3I2.1I2.3M2.3SM0.1M2.0M1.1I2.3M2.2M0.0I0.0I0.4M2.1I0.5I0.0I0.3M0.01S 1S M0.11M0.0R I2.0M2.2M0.11S M0.21M0.1R T37M2.2M0.21S M0.31M0.2R I2.1M2.2M0.31S M0.41M0.3R 1I1.4M2.21S M0.61M0.5R M0.5I2.0M2.21S M0.71M0.6R M0.6T38M2.21S M1.01M0.7R M0.7I2.1M2.21S M1.11M1.0R M1.0INTONPT 100msT37M0.1Q0.020M0.6M0.2Q0.1M0.3M0.4M0.5M0.6M0.2I2.2M2.21S M0.5M0.4R M0.4M0.3Q0.2M1.0M0.4Q0.3M1.1Q0.4INTONPT 100ms 30M0.7T381S SM0.0M2.0自动标志I2.0I2.1I2.2I2.3M1.1R 14 调试（1）机械手位于初始位置(压合SQ2、SQ4)时，按下启动按钮SB，下降电磁阀YV1得电，机械手下降直至压合SQ1为止。
坐标式机械手的PLC梯形图控制程序设计与调试

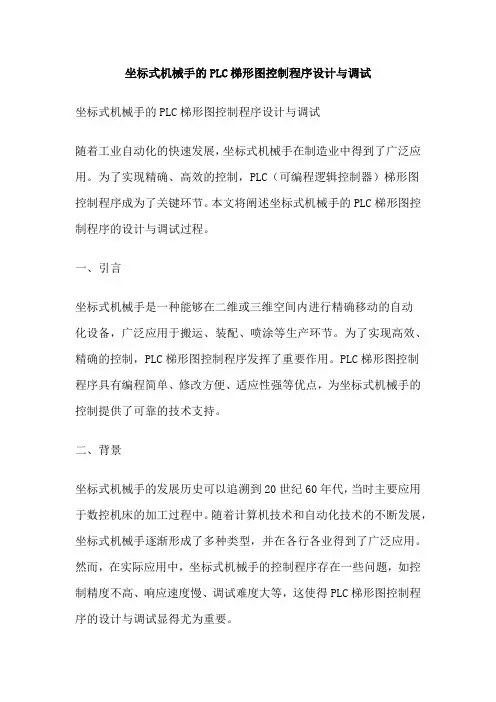

坐标式机械手的PLC梯形图控制程序设计与调试坐标式机械手的PLC梯形图控制程序设计与调试随着工业自动化的快速发展，坐标式机械手在制造业中得到了广泛应用。
为了实现精确、高效的控制，PLC（可编程逻辑控制器）梯形图控制程序成为了关键环节。
本文将阐述坐标式机械手的PLC梯形图控制程序的设计与调试过程。
一、引言坐标式机械手是一种能够在二维或三维空间内进行精确移动的自动化设备，广泛应用于搬运、装配、喷涂等生产环节。
为了实现高效、精确的控制，PLC梯形图控制程序发挥了重要作用。
PLC梯形图控制程序具有编程简单、修改方便、适应性强等优点，为坐标式机械手的控制提供了可靠的技术支持。
二、背景坐标式机械手的发展历史可以追溯到20世纪60年代，当时主要应用于数控机床的加工过程中。
随着计算机技术和自动化技术的不断发展，坐标式机械手逐渐形成了多种类型，并在各行各业得到了广泛应用。
然而，在实际应用中，坐标式机械手的控制程序存在一些问题，如控制精度不高、响应速度慢、调试难度大等，这使得PLC梯形图控制程序的设计与调试显得尤为重要。
三、设计思路针对坐标式机械手的控制需求，PLC梯形图控制程序的设计应遵循以下原则：1、硬件选型：根据机械手的运动轨迹和控制要求，选择合适的PLC 型号和输入/输出模块。
2、软件设计：根据机械手的运动规律和控制要求，设计相应的PLC 梯形图控制程序。
3、调试流程：在完成PLC梯形图控制程序的设计后，进行系统调试，确保机械手能够按照预期的要求进行运动。
具体设计流程如下：1、分析机械手的运动轨迹和控制要求。
2、选择合适的PLC型号和输入/输出模块。
3、根据控制要求，设计相应的PLC梯形图控制程序。
4、在实验环境下对控制程序进行测试和修改。
5、对实际系统进行安装和调试，确保机械手能够按照预期的要求进行运动。
四、实验验证为了验证PLC梯形图控制程序的可行性和有效性，我们在实验环境下进行了测试。
测试结果表明，该控制程序能够实现精确、快速的控制，满足坐标式机械手的运动要求。
机械手的PLC控制程序
机械手的PLC控制程序摘要本设计利用PLC控制程序调试，能够完成机械手的下降，夹紧，上升，右移，下降，松开，上升，左移等一系列的动作，完全符合现实工业生产的需要，经触摸屏模拟调试效果良好，其连续性运行或手动的操作都符合要求，整个程序符合自动化的生产的要求。
本文配有动作示意图，I/O分配表，I/O连接图，梯形图和触摸屏画面，同时有程序的详细分析。
关键词：机械手；自动化；可编程控制器PLC；触摸屏目录摘要 (1)1. 概述 (4)2. 控制要求 (4)2.1. I/O连接图 (5)2.2. 程序解释 (6)2.3. 完整梯形图如下所示 (11)2.4. 触摸屏画面 (14)3. PLC应注意的问题及解决方法 (15)3.1工作环境 (15)3.1.1 温度 (15)3.1.2 湿度 (15)3.1.3 震动 (15)3.2 空气 (15)3.3安装与布线 (16)3.4 外部安全 (16)3.5 PLC的接地 (16)4.结束语 (16)5.参考文献 (16)1.概述机电一体化在各个领域的应用，机械设备的自动控制成分显来越来越重要，大机械手是一种模仿人体上肢运动的机器，它能按照预定要求输送工种或握持工具进行操作的自动化技术设备，对实现工业生产自动化，推动工业生产的进一步发展起着重要作用。
本设计采用PLC作为控制机对工业机械手进行控制及监控。
它能按照生产工艺的要求，遵循一定的程序、时间和位置来完成工件的传送和装卸，从而大大改善工人的劳动条件，显著地提高劳动生产率工业机械手可以代替人手的繁重劳动，显著减轻工人的劳动强度，提高劳动生产率和自动化水平。
2.控制要求如图所示是一台机械手传送工件机械运动状态示意图，其作用是将工件从Ａ点传递到Ｂ点。
机械手的初始置位停在原点，按下启动后按钮后，机械手将下降—夹紧工件延时2秒-上升-右移-再下降-放松工件延时2秒-再上升-左移完成一个工作周期。
机械手的下降、上升、右移、左移等动作转换，是由相应的动作开关来控制的，而夹紧和放松的转换是有时间来控制的气动机械手的升降和左右移行作分别由两个具有双线圈的两位电磁阀驱动气缸来完成，其中下降与上升对应电磁阀的线圈分别为YV3与YV1，右行、左行对应电磁阀的线圈分别为YV2与YV4。
5.2项目五任务二 机械手PLC控制系统的安装与调试
5.2任务二机械手PLC控制系统的安装与调试一、复习旧知分析用功能指令实现广告牌饰灯的PLC控制。
二、引入新课能模仿人手和臂的某些动作功能，用以按固定程序抓取、搬运物件或操作工具的自动操作装置都称之为机械手。
机械手是最早出现的工业机器人，也是最早出现的现代机器人，它可代替人的繁重劳动以实现生产的机械化和自动化，能在有害环境下操作以保护人身安全，因而广泛应用于机械制造、冶金、电子、轻工和原子能等部门。
本任务以机械手的PLC控制系统为例，学习PLC控制系统设计的内容、步骤和方法。
三、讲解新知(一)顺序控制设计法1.顺序控制设计法概述顺序控制就是按照生产工艺预先规定的顺序，在各个输入信号的作用下，根据内部状态和时间的顺序，在生产过程中各个执行机构自动地有秩序地进行操作。
顺序控制设计法最基本的思想是将系统的一个工作周期划分为若干个顺序相连的阶段，这些分阶段称为步（Step），并用编程元件（例如内部辅助继电器M和状态继电器S）来代表各步。
步是根据输出量的状态变化来划分的。
顺序控制设计法用转换条件控制代表各步的编程元件，让它们的状态按一定的顺序变化，然后用代表各步的编程元件去控制PLC的各输出位。
2、顺序控制设计法设计的基本步骤及内容BCD变换指令将源元件中的二进制数转换为BCD码送到目标元件中。
对于16位或32位二进制操作数，若变换结果超出0~9999或0~99999999的范围就会出错。
BCD指令常用于将PLC中的二进制数变换成BCD码输出以驱动LED显示器。
2.BIN变换指令BIN变换指令将源元件中的BCD码转换为二进制数送到目标元件中。
常数K不能作为本指令的操作元件。
如果源操作数不是BCD码就会出错。
BIN指令常用于将BCD数字开关的设定值输入PLC中。
3.使用BCD、BIN指令时的注意事项（1）源操作数可取KnK、KnY、KnM、KnS、T、C、D、V和Z，目标操作数可取KnY、KnM、KnS、T、C、D、V和Z。
机械手自动控制系统用PLC实现的程序设计
摘要本文介绍的物料搬运机械手可在空间抓放物体，可代替人工在高温和危险的作业区进行作业，主要作用是完成机械部件的搬运工作，能放置在各种不同的生产线或物流流水线中，使零件搬运、货物运输更快捷、便利。
本文利用MCGS全中文通用工控组态软件和基于MCGS全中文组态软件开发的计算机监控PLC模拟实验系统软件实现机械手的仿真，并用STEP7-Micro/WIN设计PLC的控制程序来实现对机械手的自动控制，从而实现了机械手自动化系统的控制过程。
关键词：PLC 机械手自动化程序设计目录摘要 (I)第1章课题介绍 (1)1.1 课题设计内容 (1)1.2 课题设计具体要求 (2)1.3 课题来源及研究的目的和意义 (2)第2章机械手和PLC的概念及选择 (3)2.1机械手的概念 (3)2.2 PLC的概念 (4)第3章PLC控制机械手的系统 (5)3.1 I/O地址分配 (5)3.2分析系统的控制并设计PLC程序 (5)第4章调试机械手PLC控制程序 (7)第5章结论 (8)参考文献 (9)致谢 (10)附录A 指令语句表 (11)附录B梯形图程序 (17)第1章课题介绍1.1 课题设计内容机械手设有调整、连续、单周及步进四种工作方式，工作时要首先选择工作方式，然后操作对应按钮。
其工作示意图如图1.1所示。
图1.1 机械手工作循环示意图1.1.1调整工作方式：可按相应按钮实现左移、右移、上移、下移、加紧、放松各个动作的单独调整。
1.1.2连续工作方式：按下起动按钮，机械手按下降→加紧→上升→右移→下降→放松→上升→左移的顺序周而复始的连续工作；按下停止按钮，机械手将自动结束本周期的工作，回到原位后停止。
按下急停按钮，系统立即停车。
1.1.3单周工作方式：按下起动按钮后，机械手按下降→加紧→上升→右移→下降→放松→上升→左移的顺序自动工作一个周期停止。
若要再工作一个周期，可再次按下起动按钮。
按下停止按钮，机械手将自动结束本周期的工作，回到原位后停止。
坐标式机械手的PLC梯形图控制程序设计与调试
现代控制技术及PLC控制课程设计姓名学号 2班级机电101院别机械工程学院指导教师2013年7月5日目录第一章设计要求 (01)1.1控制要求 (02)1.2I/O编址并画出工作框图 (03)1.3I/O端子接线图 (03)第二章工艺过程 (04)第三章操作面板布置 (05)第四章程序规划及编制 (06)第五章单操作工作的程序 (07)第六章自动操作程序 (11)第七章PLC外围端子接线图 (23)第八章元器件清单 (24)第九章总结 (25)参考文献 (26)第一章设计要求图1 坐标式机械手动作原理图1.1控制要求如图1所示，将物体从位置A搬至位置B机械手整个搬运过程要求都能自动控制。
在启动过程中能切换到手动控制及自动控制或半自动控制，以便对设备进行调整和检修。
图2是机械手控制系统的逻辑流程图。
系统启动之前，机械手处于原始位置，条件是机械手在高位、左位。
（1）动作顺序：机械手从原点位置下移到A处下限位→从A处夹紧物体后上升至上限为→右移至右限位→机械手下降至B处下限位→将物体放置在B处后→上升至上限位→左移至左限位（原点）为一个循环。
（2）上限、A、B下限、左限、右限分辨有限位开关控制；机械手设立起动和停止开关。
（3）机械手夹紧或松开的工作状态以及到达每一个工位时，均应有状态显示。
（4）机械手的夹紧和放松动作均应有1s延时，然后上升；机械手每到达一个位置均有0.5s的停顿延时，然后进行下一个动作。
（5）若机械手停止时不在原点位置，可通过手动开关分别控制机械手的上升和左移，使之回到原点。
（6）要求循环120次后自动停止工作并警铃报警。
1.2I/O编址并画出工作框图输入：起动按钮：I0.0停止按钮：I0.6输出：Q0.0 下降Q0.1 上升Q0.2 夹紧Q0.3 右转Q0.4 左转Q0.5 原点指示1.3I/O端子接线图该机械手控制系统所采用的PLC是德国西门子公司生产的S7-200CPU224，图3是S7-200CPU224输入/输出端子地址分配图。
