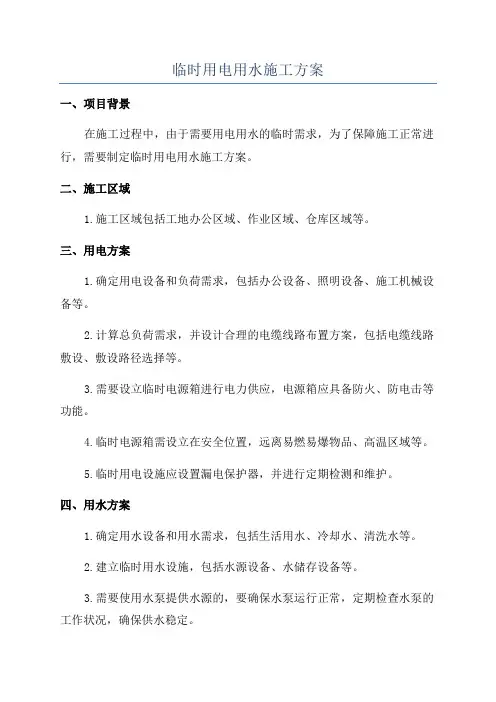

临时用电用水施工方案
临时用电用水施工方案一、项目背景在施工过程中，由于需要用电用水的临时需求，为了保障施工正常进行，需要制定临时用电用水施工方案。
二、施工区域1.施工区域包括工地办公区域、作业区域、仓库区域等。
三、用电方案1.确定用电设备和负荷需求，包括办公设备、照明设备、施工机械设备等。
2.计算总负荷需求，并设计合理的电缆线路布置方案，包括电缆线路敷设、敷设路径选择等。
3.需要设立临时电源箱进行电力供应，电源箱应具备防火、防电击等功能。
4.临时电源箱需设立在安全位置，远离易燃易爆物品、高温区域等。
5.临时用电设施应设置漏电保护器，并进行定期检测和维护。
四、用水方案1.确定用水设备和用水需求，包括生活用水、冷却水、清洗水等。
2.建立临时用水设施，包括水源设备、水储存设备等。
3.需要使用水泵提供水源的，要确保水泵运行正常，定期检查水泵的工作状况，确保供水稳定。
4.临时用水设施应设置隔离器具，防止水源受到污染。
5.按照实际需求确定用水管道的布置，确保供水到达各施工区域。
五、安全措施1.严禁私拉乱接电源，电工接线应符合国家相关安全标准。
2.临时用电设施需接地保护，确保安全使用。
3.电缆敷设应沿墙壁或地面，避免交通道路上方或易受破坏的区域。
4.临时用水设施应有防滑措施，确保工人安全使用。
5.设立标志和警示牌，提示工人注意电线和水管的存在，避免意外伤害。
六、环境保护1.施工现场应设立油水分离设备，防止污水污染环境。
2.定期清理电缆线路周围的垃圾和杂物，保持施工区域的干净整洁。
3.厨房废水应通过合法排污渠道处理，避免对环境造成污染。
七、管理与维护1.设立专人负责临时用电用水设施的管理和维护工作，进行定期巡视，确保设施运行正常。
2.检查用水设施是否存在泄漏、堵塞等问题，及时进行修复。
3.定期检查用电设施的电气连接是否正常，有无过载风险，确保供电安全。
八、总结通过制定临时用电用水施工方案，可以明确施工过程中用电用水的需求和安全管理要求，保障施工的正常进行。
污水管网工程临时用电方案
污水管网工程临时用电方案一、工程概况随着城市化进程的不断推进，城市污水处理设施的建设日益受到重视。
污水管网工程是城市污水处理的重要组成部分，它起到了污水收集、输送和排放的重要作用。
为了保障污水管网工程的施工顺利进行，临时用电方案是其中一个重要的环节。
本文将针对污水管网工程的临时用电方案进行详细的规划和设计。
二、需求分析1. 工地施工需要用电进行机械设备的运转和办公设施的使用，保障施工的正常进行。
2. 工程所在地区供电条件不确定，缺乏稳定的供电保障，需要制定临时用电方案来保障施工的顺利进行。
3. 临时用电的安全性、稳定性和可靠性是工程的关键问题，需要进行细致的计划和设计。
三、方案设计1. 供电来源确定根据工程所在地的供电情况，可以选择临时建设供电设施或者租用发电机作为临时用电的供电来源。
在确定供电来源的同时，需要进行供电设备的选型和数量估算，以保证供电的充足和可靠。
2. 用电设备布局根据工地的布局和用电需求，对用电设备进行布局规划。
包括施工现场、办公区域、仓库和施工设备等不同区域的用电设备布置。
3. 用电设备选型根据实际用电需求和供电条件，选用适当的用电设备。
其中包括发电机、配电箱、电缆、插座等用电设备，并考虑到电压等级、频率、功率和防护等级等因素。
4. 安全措施在临时用电方案中，应包括安全用电的措施。
包括用电设备的接地、过载保护和漏电保护等措施，确保用电过程中的安全性和可靠性。
5. 电力接入手续根据实际情况办理用电接入手续，包括与电力部门协商用电需求，申请用电接入手续，完成用电接入手续等程序。
6. 用电管理制定用电管理规定，包括用电设备的使用管理、设备的检查和维护等，确保用电设备的安全使用。
四、实施方案1. 根据临时用电方案进行用电设备的购买或租赁，并进行设备的布置和安装。
2. 安排专业人员进行用电设备的连接和调试，确保用电设备的正常运行。
3. 制定用电管理规定，对用电设备进行定期检查和维护，确保用电设备的安全使用。
临时用水电施工方案
临时用水电施工方案一、前言临时用水、电是施工现场必不可少的设施，为施工人员提供生活所需、工作场地所需的水电设施，同时也涉及到施工安全和环保要求。
本方案旨在为施工单位提供一套科学、合理的临时用水、电施工方案，确保施工现场的正常运转。
二、临时用水方案1.用水设备选择（1）临时供水设备：选择适用于施工现场的水泵和水箱，确保供水量满足现场需要。
（2）管道选择：选择合适的塑料管材，如PVC管材，进行临时水管的布置。
2.用水设施布置（1）浴室：根据施工工地规模和人数，在现场设置临时浴室，包括浴室隔间、淋浴设备和洗手池。
（2）饮用水：设置临时饮用水供应点，提供安全、卫生的饮用水，确保施工人员的生活健康。
（3）洗手间：根据工地规模和人数，在合适的位置设置临时洗手间，保障施工人员的生活卫生需求。
3.供水管理正常运转。
（2）水质检测：定期对供水进行水质检测，确保供水符合卫生标准。
4.施工安全（1）电气安全：临时用电设备要符合安全规范，避免漏电和触电事故的发生。
（2）水安全：定期检查水管、水泵等设备，确保施工现场用水设备正常，排除溢水、漏水等安全隐患。
三、临时用电方案1.用电设备选择（1）发电机：选择适用于施工现场的发电机组，功率要与施工现场的电力需求相匹配。
（2）配电设备：根据施工现场的用电需求，选择合适的配电箱、开关等设备。
2.用电设施布置（1）施工场地：根据施工现场的布局和需求，在合适的位置设置临时配电箱，为现场设备和照明提供电力。
（2）办公室：为施工单位的办公室提供稳定的电力供应，包括电脑、打印机等设备。
3.供电管理正常运转。
（2）电气安全：确保临时用电设备的安全性能，定期检查电源线路、插座等设备是否完好。
4.施工安全（1）防火安全：合理布置电源线路、插座等设备，避免漏电、短路等安全事故的发生。
（2）用电规范：施工人员需遵守用电规范，不私拉乱接电源线，以免引发安全事故。
四、环保要求1.用水环保（1）节水措施：定期宣传节水意识，推广节水设备，减少用水量和浪费。
临时用电用水施工方案
临时用电用水施工方案1. 引言本施工方案旨在确保施工期间临时用电和用水安全可靠，满足施工现场的实际需求，并且符合相关的安全和环保规定。
该方案适用于临时用电用水施工场所，如建筑工地、道路施工、管道施工等。
2. 临时用电方案2.1 施工区电力需求分析在施工现场需进行电力需求分析，包括施工设备的功率需求、电力设备的位置布置等。
根据需求分析，合理规划施工电力供应方案，确保供电的可靠性和安全性。
2.2 施工电力供应方案根据施工现场的实际情况，确定电力供应方式，包括就地临时供电和引入主电源供电等。
对于就地临时供电，需选择适当的发电机组，并确保其在运行过程中的安全和稳定。
2.3 电缆布置和保护在施工现场，需进行电缆布置和保护，确保电缆的安全可靠。
在电缆铺设过程中，应保持电缆的整齐、有序，并与其他设备和材料分开布放，避免发生相互干扰和损坏的情况。
2.4 临时用电设备维护在施工期间，应定期对临时用电设备进行维护和检修，确保其正常运行和安全使用。
维护包括定期清洁、检查设备连接是否松动、检查电缆是否受损等，及时处理设备故障和问题。
3. 临时用水方案3.1 施工现场用水需求分析在施工现场需进行用水需求分析，包括施工过程中用水的用量、用水设备的位置布置等。
根据需求分析，合理规划施工用水供应方案，确保供水的可靠性和安全性。
3.2 临时用水供应方案根据施工现场的实际情况，确定用水供应方式，包括引入主供水管道和设置临时水源等。
对于引入主供水管道，需确保其与施工现场的连接安全可靠，并采取必要的防护措施。
3.3 临时用水设备维护在施工期间，应定期对临时用水设备进行维护和检修，确保其正常运行和安全使用。
维护包括清洁储水容器、清理水管、检查设备连接等，及时处理设备故障和问题。
4. 安全措施在临时用电用水施工期间，必须确保施工现场的安全。
采取以下安全措施，以防止电力和水源引起的事故和损害：•安装漏电保护器，防止触电事故发生。
•设置警示标识，标明电缆和水管的位置和路径，避免人员和设备碰撞。
雨、污水管道工程施工方案
雨、污水管道工程施工方案目录1. 雨、污水管道工程施工方案概述 (3)1.1 工程概况 (3)1.2 施工目标 (4)1.3 施工组织与管理 (4)2. 施工准备工作 (6)2.1 前期准备 (7)2.1.1 设计文件审核 (8)2.1.2 施工图纸会审 (10)2.1.3 材料、设备准备 (11)2.2 施工现场布置 (12)2.2.1 施工区域划分 (13)2.2.2 临时设施搭建 (14)2.2.3 安全防护措施 (15)3. 雨、污水管道施工技术 (16)3.1 管道开挖与支护 (18)3.1.1 开挖方法与工艺 (19)3.1.2 支护结构设计与施工 (20)3.2 管道连接与安装 (22)3.2.1 管道连接方式选择 (24)3.2.2 管道连接工艺与质量控制 (25)3.2.3 管道安装工艺与质量控制 (27)3.3 井室及附属设施施工 (28)3.3.1 井室结构设计与施工 (29)3.3.2 井室排水与防水处理 (31)3.3.3 附属设施安装与质量控制 (32)3.4 管道检测与验收 (33)3.4.1 无损检测技术应用 (34)3.4.2 管道试压与防腐处理 (35)3.4.3 工程竣工验收 (36)4. 雨、污水管道施工安全管理 (38)4.1 安全生产管理 (38)4.1.1 安全生产责任制 (40)4.1.2 安全教育培训 (40)4.1.3 安全检查与整改 (41)4.2 环境保护管理 (42)4.2.1 噪声、扬尘污染控制 (44)4.2.2 地下水污染防治 (45)4.2.3 其他环境污染防控措施 (46)4.3 应急预案与救援保障 (47)4.3.1 应急预案编制与演练 (48)4.3.2 救援队伍与设备保障 (49)5. 雨、污水管道工程施工质量保证与进度控制 (50)5.1 质量保证体系建立与运行 (51)5.1.1 质量管理体系认证 (52)5.1.2 质量管理制度与流程 (53)5.2 施工进度控制与优化 (54)5.2.1 进度计划编制与实施 (55)5.2.2 进度偏差分析与调整 (57)1. 雨、污水管道工程施工方案概述雨、污水管道工程是城市基础设施建设的重要组成部分，其主要目标是构建一套有效的排水系统，以应对雨水排放和污水排放的需求。
生活污水处理工程临时用电施工方案
生活污水处理工程临时用电施工方案编制：审核：批准：编制单位：中铁三局集团隆安项目部编制时间：2016年10月1日临时用电施工方案一、工程概况：1、建筑概况本工程建筑面积：133㎡。
主要建筑高度3.6m,设计年限为50年，建筑耐火等级为一级。
设计标高±0.000m相对于绝对标高总平面图，室内外高差0.300m。
所有阳角均作1:2.5水泥砂浆20厚护角，遇洞口时抹过墙角各100mm，遇门窗洞口时一侧抹过100mm，另一侧压入框料灰口线内。
其高度在门窗处为门窗的高度，在洞口为通高。
地面向地沟找坡i=1%.外窗采用80系列白框白玻平开钢窗，窗户均按外墙中心线安装。
室外台阶散水均在主体完工后施工，台阶向外找1%坡，散水找5%坡，散水宽度1200mm。
凡墙内预埋木件均不能用热沥青做防腐剂，预埋铁件刷红丹防锈漆两道。
所有内门均刷浅灰色油漆一底两面。
2、结构概况本工程建筑设计等级为二级，主体结构设计使用年限为50年。
抗震设防烈度为6度，设计基本地震加速度值为0.05g，设计地震分组为第二组设计。
基础垫层采用C15耐腐蚀素混凝土，条基、圈梁、构造柱、屋面采用C25混凝土，设备基础采用C20混凝土。
±0.000m 以下墙体采用MU10机制土砖，M7.5水泥砂浆砌筑。
±0.000m以上墙体采用MU10机制土砖，M7.5混合砂浆砌筑。
钢筋采用HPB235钢筋（Ⅰ级钢筋，fy=210N/mm）、HRB335（Ⅱ级钢筋，fy=300N/mm）。
钢板和型钢采用Q235B。
钢筋保护层：板为15mm、梁柱为25mm、基础为30mm。
构造柱截面为240mm×240mm。
二、工程施工机械的配备施工机械配备计划根据工程施工进度需要，结合本工程特点，本工程拟配上列机械设备方能满足工程进度需要。
三、临时用电线路布置：根据现场用电设备分布情况，采取以下配分路送电方案：1、动力用电配送：第1路供应钢筋加工场地用电；第2路供应木工加工场地用电；第3路供应施工场地龙门架用电第4路供应楼层施工临时用电2、照明用电配送第1路门口西侧工人住房照明配电线路。
雨污分流工程临时用电方案
雨污分流工程临时用电方案一、项目背景雨污分流工程是城市污水处理的重要环节，它通过将雨水和污水分开运输和处理，可以有效减少污水处理厂的负荷，提高污水处理效率，改善城市环境。
在雨污分流工程的建设过程中，临时用电是必不可少的配套服务，用于工地的施工、生活和办公等方方面面。
因此，合理、安全、可靠的临时用电方案对工程的顺利进行具有重要意义。
二、临时用电需求分析1. 施工用电：包括现场各种机械设备、施工照明和动力用电等；2. 办公用电：包括现场办公区、施工指挥部、工程技术部等办公区域的用电需求；3. 生活用电：包括工地食堂、宿舍等生活区域的供电需求；4. 安全用电：包括电气安全用电区域的供电需求，如安全照明、防雷设备等。
综合考虑以上需求，可初步确定工地临时用电的总需求，并结合工地用电容量和供电条件，进行具体的临时用电方案设计。
三、临时用电方案设计1. 施工用电：针对施工现场的用电需求，可以考虑采用集中供电和分散供电相结合的方式。
集中供电主要指施工用电由一台或多台发电机组集中供电，适用于大型施工现场。
分散供电主要指每个施工区域配备一台小型或中型的发电机组，适用于小型或分散的施工现场。
在选择发电机组时，需要考虑其功率、稳定性、节能性等因素，以确保施工用电的正常进行。
2. 办公用电：办公用电主要是为施工管理人员、工程技术人员提供正常的办公设备供电，一般可采用从施工用电中分出一部分用于办公区域的方式进行供电。
3. 生活用电：生活用电主要是为工地食堂、宿舍等生活区域提供正常用电，一般可从施工用电中分配一定的用电容量作为生活用电。
4. 安全用电：安全用电是工地用电中极为重要的一环，需要确保其正常运行。
可以采用备用发电机组或独立供电系统来保证其正常运行。
四、临时用电安全管理1. 发电机组的设置和摆放应符合国家《建筑施工电工安全操作规程》中的相关要求，确保发电机组运行安全，减少事故发生的可能性。
2. 电气设备的选型和使用应符合国家相关标准，安装合格的保护装置和漏电保护装置，确保供电安全可靠。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
目录第一章编制依据 (1)第二章工程概况 (1)1.1工程概述 (1)1.1.1项目位置及规模 (1)1.2区域自然概况 (2)1.2.1地理位置 (2)1.2.2气候气象 (2)1.2.3区域地质 (2)1、地形地貌 (2)2、地层岩性 (2)1.3施工范围及内容 (4)第三章供配电方案及用电设备总容量负荷计算 (7)3.1供配电方案 (7)3.2主要用电设备汇总表 (8)3.3单条路用电设备汇总说明 (8)3.4单条路现场最大用电负荷计算 (9)第四章配电电路设计 (9)4.1配电线路设计 (9)4.2配电箱与开关箱设计 (10)4.3配电系统保护装置 (11)4.4照明设计 (11)第五章安全用电及电气防火措施 (11)第六章防雷措施 (12)第七章建立健全临时用电技术档案 (13)第一章编制依据（1）《供配电系统设计规范》(GB50052-2009)（2）《施工现场临时用电安全技术规范》（JGJ46-2005）（3）《建筑施工安全检查标准》（JGJ59-2011）（4）《建筑电器安装图集》（5）《龙岗街道同乐东片区雨污分流管网工程》设计图纸（6）《龙岗街道同乐东片区雨污分流管网工程》招投标文件（7）《龙岗街道同乐东片区雨污分流管网工程》施工组织设计第二章工程概况1.1工程概述1.1.1项目位置及规模本工程位于龙岗街道同乐社区、同心社区、同德社区，分为北片区和南片区，具体范围结合社区范围线、深汕公路、惠盐高速公路进行确定、北片区位于惠盐高速公路西侧，南片区位于深汕公路南侧。
本工程主要分为三部分内容：1）现状道路排水系统完善，主要包括园新路、景盛路、黄屋路、水田二路、兰水路、大埔二路等；2）新旧村居住区及工厂区外围道路分流制改造，其中新村居住区包括同乐社区居委会片区、池屋新村A区、池屋新村B区、企岭村、黄屋村、其面村、坑尾村、新大坑村等，旧村居住区有企岭旧村、黄屋旧村、其面旧村、新大坑旧村、下围居民小组和池屋村民小组等；3）建筑排水立管的改造，主要是对新村居住区的合流制建筑进行分流制改造。
市政雨污管网是为解决雨污混流的现状，施工项目主要是改造或新建雨水管和污水管，或将原有污水管接入市政总管。
DN200～DN500主要为小区内管道。
DN600、DN800主要为市政道路埋管，也是雨、污水二三级支管。
以经济合理的原则，在小区内或市区以开槽埋管方式施工，管道两侧预留30～40cm的操作宽度，基槽深度按设计要求开挖，遇到地下水时采取降水措施，确保铺管时底部无水。
基槽根据土质情况放坡，但应保证槽壁的稳定性。
开挖沟槽，应严格控制基底高程，不得扰动基底原状土层。
当管道埋深大，地质不良时，采用钢板桩支护。
道路及结构工程方面：工程内容含排水管网改造、路面恢复及结构等。
设防烈度为6度。
道路工程内容为排水管道施工期间的破除、恢复工程。
以及施工期间的交通疏解方案。
工程规模：排水管道施工范围内的次干道、支路和村道破除、恢复施工。
1.2区域自然概况1.2.1地理位置龙岗区，深圳市面积最大的市辖区，位于深圳市东部，东临大亚湾、大鹏湾，南连罗湖区、盐田区，西接龙华区，北靠惠州市、东莞市，地形东北高、西南低，地势属低山丘陵滨海区，区内最高的山峰是位于大鹏半岛的七娘山，海拔867米。
气候属亚热带海洋性季风气候，年平均气温22.3℃，最高气温37℃，最低气温1.4℃，年平均降雨量1933毫米。
1.2.2气候气象龙岗区属南亚热带海洋性季风气候区，气候温和湿润，雨量充沛。
由于区域内地理条件不一，降雨量时空分配极不平衡，易形成局部暴雨和洪涝灾害；夏季常受台风侵袭，往往造成灾害性天气。
根据流域内雨量站降雨系列分析，年平均降雨量1933mm。
降雨年际变化较大，最大年降雨量2080mm，最小年降雨量780mm；降雨年内分配极不均匀，汛期(4—9月份)降雨量大而集中，约占全年降雨总量的80%，且降雨强度大，多以暴雨形式出现，易形成洪涝灾害；降雨量在地区上的分布，主要受海岸山脉等地貌带影响，呈东南向西北逐步递减的趋势，形成这种空间分布的原因，是由于夏季盛行东南及西南风向与大致东南走向的海岸山脉相交，使水汽抬升而形成较大暴雨。
西北部由于气流受到了海岸山脉的阻隔，加上区域西部地势相对平缓，故而暴雨强度较深圳其它地区小。
该区多年平均降水日数为140天，多年平均蒸发量为1521.7mm。
1.2.3区域地质1、地形地貌勘察场地主要原始地貌单元为冲洪积阶地、台地、冲沟及洼地。
经人工改造，现状基本为城中村及工业园区。
2、地层岩性根据钻探揭露，沿线范围内地层结构自上而下分述为：2.3.1 第四系人工填土层（Qml）人工填土（地层编号①1）：灰黄、褐黄色，主要由黏性土混石英砾组成，夹少量建筑垃圾和填石.密实程度不均匀，位于现状道路上填土结构以稍密为主，道路两侧以松散为主，局部地段填土下含填砂。
该层场地普遍分布，除TLDK11、TLDK12、TLDK32外所有钻孔均见此层，层厚0.80～4.90m。
为Ⅱ级普通土。
2.3.2 第四系新近湖沼沉积层（Q4al）淤泥质粉质黏土（地层编号②1）：灰黑色，含细砂、较多腐木及少量有机质，具腥臭味，饱和，软状，有光泽，干强度高，韧性高。
该层场地局部分布，见于钻孔TLDK8、TLDK29、TLDK31、TLDK33～38（共9个钻孔），层厚0.50～1.20m。
为Ⅰ级松土。
2.3.3 第四系全新统冲洪积层（Q4al+pl）①粉质黏土（地层编号⑤1）：灰褐、褐黄、浅灰等杂色相间，不均匀含石英砾10～25%.湿，可塑状为主，上部灰褐色部份呈软塑状，稍有光泽，摇振反应无，干强度中等，韧性高。
该层场地普遍分布，除TLDK1、TLDK4、TLDK6～8、TLDK17、TLDK19、TLDK26、TLDK28～30、TLDK32、TLDK35、TLDK37、TLDK39、TLDK42外所有钻孔均见此层，层厚1.00～6.00m。
为Ⅱ级普通土。
②粗砂（地层编号⑤2）：褐黄、褐灰等色，主要成分为石英质，混少量黏性土.饱和，松散～稍密。
该层场地局部分布，见于钻孔TLDK5～7、TLDK9、TLDK14、TLDK16～20、TLDK25、TLDK27～29、TLDK33、TLDK35～37、TLDK39、TLDK44（共20个钻孔），层厚1.20～8.90m。
为Ⅰ级松土。
2.3.4 第四系中更新统残积层（Q2el）砾质黏性土（地层编号⑧）：褐黄、褐红色，由下伏基岩风化残积而成，原岩结构已破坏，含石英砾多大于20%，湿，可～硬塑状，遇水极易软化，强度明显降低，稍有光泽，摇振反应无，干强度中等，韧性中等。
该层场地普遍分布，除TLDK15、TLDK21、TLDK38、TLDK41外所有钻孔均见此层，未钻穿，揭露层厚1.20～8.30m。
为Ⅱ级普通土。
各岩土层的承载力特征值fak、压缩模量Es地层名称及成因承载力特征值fak (kPa) 压缩模量Es(MPa)变形模量Eo(MPa)Qml 人工填土①1（稍密）120 3.0 10.0 Q4al 淤泥质粉质黏土②1 60 2.2 3.5Q4al+pl 粉质黏土⑤1 160 4.5 14.0 粗砂⑤2 200 / 20.0Q2el 砾质黏性土⑧220 6.5 22.0地质成因及名称天然密度ρ(g/cm3)内摩擦角φ( 度 )凝聚力C(kPa)Qml 人工填土①11.8010 8 Q4al 淤泥质粉质黏土②1 1.70 4 8Q4al+ pl 粉质黏土⑤1 1.85 20 18 粗砂⑤2 1.95水上水下38 32Q2el 砾质黏性土⑧ 1.85 22 201.3施工范围及内容⑴同乐东片区雨污分流管网工程主要施工内容如下：第三章供配电方案及用电设备总容量负荷计算3.1供配电方案依据设计图纸，龙岗街道同乐东片区雨污分流管网工程主要分为园新路、景盛路、黄屋路、水田二路、兰水路、大埔二路、新旧村居住区及工厂区外围道路分流制改造、其中新村居住区包括同乐社区居委会片区、池屋新村A区、池屋新村B区、企岭村、黄屋村、其面村、坑尾村、新大坑村，旧村居住区有企岭旧村、黄屋旧村、其面旧村、新大坑旧村、下围居民小组和池屋居民小组等雨污水管网工程，根据现场作业面广且具有不断移动的特点，临时接电、配置固定变压器均不是理想的选择，因此采用移动式发电机组，在充分考虑到市政工程必须减小噪音、减小对周边环境的干扰等特点，选用静音型移动发电机组作为施工用电的动力电源。
根据施工工序的特点，第一阶段主要施工工序为：交通疏解——围挡施工——路面切割破除——沉井基础开挖——钢筋模板制安——仓号清洗——混凝土浇筑——混凝土等强，此阶段每条路采用两台GF50移动发电机组提供施工动力用电。
第二阶段为顶管顶进施工阶段，每个顶管工作井配备GF150静音式移动发电机组即可满足施工用电要求。
采用拉森三型钢板桩支护条件下的基槽开挖，主要机械设备为反铲改装式打桩机、反铲、自卸汽车、吊车、小型打夯机、小型振动碾、电焊机、管道焊接设备、水泵等。
一台GF50静音式移动发电机组足以满足现场各种小型机械及施工照明。
3.2主要用电设备汇总表序号机械设备名称型号规格单位数量主要工作性能指标单机容量（KW）总容量（KW）备注一、施工设备1 钢筋弯曲机GJ7-40 台 1 φ4～φ403 32 钢筋调直机GT4-10 台 1 φ4～φ403 33 钢筋切断机GQ40A 台 1 φ4～φ403 34 交流电焊机BX3-500 台 1 20 205 插入式振捣器ZN50 台 5 3.8 196 木工锯MT500 台 1 3 37 水泵80WD25-2.2台 2 2.2 4.48 现场照明 1 10 109 空压机W-3/5-C 台 1 3m 18.5小计83.93.3单条路用电设备汇总说明采用拉森三型钢板桩支护下的开槽明挖，小型机械设备用电量不做统计。
围挡施工、道路切割破除、沉井基础开挖等工序与钢筋制安、模板安装、混凝土浇筑通常不会同时进行，但本次用电设备统计选择高峰最大值，一并统计。
3.4单条路现场最大用电负荷计算用电负荷计算按照每条路进行，仅计算存在顶管施工的道路，无顶管施工的道路忽略不计。
单条路施工用电分为照明用电和动力用电两类，施工高峰各类机械设备照明用电总量为P总=1.05-1.1×[K机×（∑P机）/COSΦ+K焊×∑P焊+K照×∑P照]式中：P总为供电设备总需要容量P机为电动机额定功率（KW）P焊为电焊机额定功率（KVA）P照为照明总功率（KW）COSΦ为功率系数K为需要系数查表K机=0.5，K焊=0.6，K照=1.0，COSΦ=0.7，∑P机=54.3 ∑P焊=20 ∑P照=10P总=1.05×[0.5×54.3/0.7+0.6×20+1.0×10]=63.82KVA每条存在顶管施工的道路现场配置二台额定功率为50KW的50GF静音式移动发电机组，满足施工高峰要求。
