行车记录仪的改装与维修
行车记录仪的整线与维修
行车记录仪的原装点烟器电源木呼呼的太大占地方，插在中控台点烟器上关不上烟盒盖板，难看不说，手机啥的就没地方充电了，要是插手扶箱内的点烟器插孔，空间不足影响杂物收纳…..杂牌的记录仪也用了1年多似乎出现毛病，车子熄火后反复出现重启。
两个事情心里啧啧牢感觉不舒服~~~于是果断准备改装修复。
1、剪断记录仪原装的点烟器电源头，找了个报废鼠标取下USB 公头，分清正负极后~~电焊~绝缘胶布~热缩管~换头嫁接完美完成！！记录仪的电源改成USB取电。
2、熄火后记录仪反复重启，猜测是内置电源馈电，开膛破肚记录仪~线路板下的聚合电池是240毫安的，量了尺寸后在淘宝一个更大的400毫安的，尺寸虽然偏大些，能放进就好，电池两极电焊~外壳缝合~测试后完美解决反复重启问题！！（严重表扬自己智商！）
3、小米网购双USB点烟器电源插头，小巧精致分量足，插在手扶箱内点烟器插孔上，1个供记录仪，一个留用。
（事实上做了车载空气净化器的USB电源）
4、重新走暗线，这个简单~~记录仪沿车前顶~A柱~副驾驶前行李箱中控台走到手扶箱内~~空气净化器再三选择后放在了后挡风玻璃下，用闲置USB延长线延长净化器的电源线，穿过后座头套~后座坐椅~脚踏垫~再走回手扶箱。
完工~~~2个USB完美收纳在手扶箱内的点烟器上，中控台的点烟器盖板可以合上~整洁多了
朋友圈的小伙伴们~~给勤劳且又心灵手巧的我点赞！！。
保途者行车记录仪安装教程
保途者行车记录仪安装教程（实用版）目录1.保途者行车记录仪简介2.安装行车记录仪的步骤3.安装过程中需要注意的事项4.完成安装后的效果展示正文【保途者行车记录仪简介】保途者行车记录仪是一款高清晰度、夜视广角的行车记录仪，它能够实时记录车辆行驶过程中的影像信息，为驾驶员提供安全保障。
在发生交通事故时，行车记录仪可以提供有力的证据，避免因纠纷导致的不必要损失。
【安装行车记录仪的步骤】1.准备工作：在安装行车记录仪之前，先准备好所需的工具，包括螺丝刀、线缆剪、接线子等。
同时，还需确保车辆电瓶电压在 12V 以上，以保证行车记录仪正常工作。
2.选择安装位置：行车记录仪一般安装在车辆前挡风玻璃上，位置应选择在雨刮器范围内，以保证影像记录的清晰度。
3.安装固定支架：根据行车记录仪的大小，选择合适的固定支架，用螺丝刀将支架固定在选定的位置上。
4.走线：从行车记录仪的电源接口出发，将线缆沿着车辆内饰走向，尽量保持线缆隐蔽，以免影响车辆美观。
线缆应避免与空调出风口、座椅调节器等设备冲突。
5.连接电源：将线缆接入汽车点烟器，确保接头牢固。
如果车辆没有点烟器，可以购买一个点烟器转换器进行连接。
6.启动行车记录仪：启动车辆，检查行车记录仪是否正常工作。
如发现画面异常，需调整行车记录仪的角度或清晰度。
【安装过程中需要注意的事项】1.在走线过程中，要避免线缆与其他设备产生摩擦，以免损坏线缆。
2.确保线缆接头牢固，以免线缆松动导致行车记录仪无法正常工作。
3.安装过程中要小心，避免损坏车辆内饰。
4.在安装完成后，可以进行测试，检查行车记录仪的各项功能是否正常。
【完成安装后的效果展示】安装完成后，行车记录仪可以实时记录车辆行驶过程中的影像信息，为驾驶员提供安全保障。
在发生交通事故时，行车记录仪可以提供有力的证据，避免因纠纷导致的不必要损失。
车载全景行车记录仪安装教程
新天籁360全景螺丝螺丝螺丝此处把手胶盖和升窗开关撬开以及门拉手饰盖撬开三个地方有一颗螺丝取下即可其他均为卡子直接用塑胶翘板取下左右门板取下原厂摄像头摄像头线束直接剪断里面线五条分别是白色触发线红色供电线黑色地线胶皮包着的灰线为信号正极此封口用两面3M胶对贴堵住封口此装饰条上有六颗螺帽取下方可拿下装饰条便于安装后视尾箱后护板取下后视装饰条上面六颗螺丝取下将原车摄像头取下找好位置并打孔装上专用后视摄像头摄像头线进入上面的方孔时需要3M胶堵住以防进水后视涉嫌头调整位置即可取下后视总成前需要取下总成上三颗螺丝后视镜总成三颗固定螺丝取下后后视总成拿下取下后视玻璃并安装左右摄像头线束走线新天籁取下导航主机后相关线束前置摄像头安装位置拆下导航主机一览前视摄像头安装于此镜头最前端与城标基本同一平面正中摄像头线束中四条线明芯：视频信号正红色：视频供电白色：后视触发露铜：视频信号负视频负极后视摄像头线束定义摄像头端线束：白（触发线）红（供电）露铜（信号负负极共用）明芯：视频信号正原车后视线束：红（信号正）白（触发）绿黑（负极）摄像头线束尾箱线束红--------白露铜--------灰明芯--------红蓝色触发和红色后视供电均剪断DVD主机端红色线包好不接蓝色线与胎压主机触发线对接后视信号线被剪断的另一端和全景后视输入端对接红线与剪断的红线对接白线和剪断的蓝色触发线对接（否则倒车后视不转换）明芯线和剪断的白色线对接露铜线和剪断的黑色线对接此处黑白线为倒车后视信号正负极均剪断DVD端和胎压输出端视频线对接红色原后视供电断开DVD这头包好不接另一头接后视供电DVD端插头接胎压主机电源上端抽头接后视供电胎压主机灰色线粉色线并连与此插头上粉色线（ACC）对接全景电源线红色与此插头粉红色对接全景电源负极和胎压主机电源负极均和此插头里黑色地线并连此线为胎压主机视频输出线 只需要接信号正负 线里面的红色电源线不用接 剪断即可此线不用接 包好不用此线不用接 包好不用。

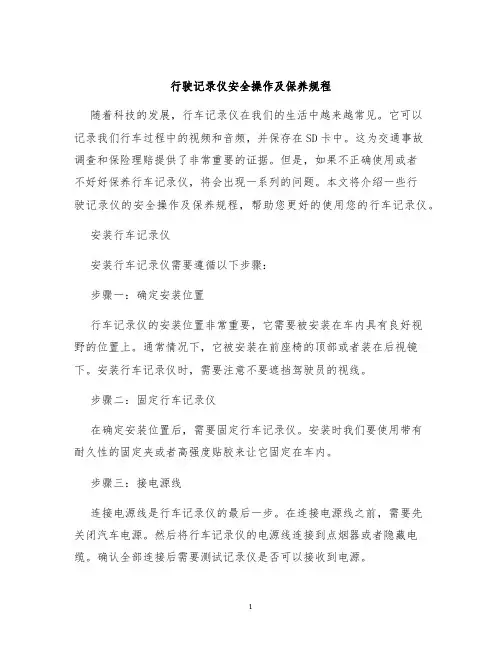

行驶记录仪安全操作及保养规程
行驶记录仪安全操作及保养规程随着科技的发展，行车记录仪在我们的生活中越来越常见。
它可以记录我们行车过程中的视频和音频，并保存在SD卡中。
这为交通事故调查和保险理赔提供了非常重要的证据。
但是，如果不正确使用或者不好好保养行车记录仪，将会出现一系列的问题。
本文将介绍一些行驶记录仪的安全操作及保养规程，帮助您更好的使用您的行车记录仪。
安装行车记录仪安装行车记录仪需要遵循以下步骤：步骤一：确定安装位置行车记录仪的安装位置非常重要，它需要被安装在车内具有良好视野的位置上。
通常情况下，它被安装在前座椅的顶部或者装在后视镜下。
安装行车记录仪时，需要注意不要遮挡驾驶员的视线。
步骤二：固定行车记录仪在确定安装位置后，需要固定行车记录仪。
安装时我们要使用带有耐久性的固定夹或者高强度贴胶来让它固定在车内。
步骤三：接电源线连接电源线是行车记录仪的最后一步。
在连接电源线之前，需要先关闭汽车电源。
然后将行车记录仪的电源线连接到点烟器或者隐藏电缆。
确认全部连接后需要测试记录仪是否可以接收到电源。
安装完成后，我们就可以开始使用行车记录仪了。
但是，为了更加安全地使用它，有一些使用规则需要遵循：观看和删除记录文件使用行车记录仪我们可以随时观看它所记录的文件，这有助于我们更好的了解事故的情况。
同时，我们也可以删除一些不必要的文件以腾出储存空间。
运行时刻行车记录仪应该在车辆启动后一直运行。
它会自动启动和关闭，并记录每次车行驶的时刻和路程。
停车模式现代行车记录仪通常都配备有停车模式，可以在车辆停车时自动启动，记录在没有司机的情况下汽车周围的动静。
设定特殊功能大部分行车记录仪都支持Wi-Fi、GPS、APP控制等类似的特殊功能，需要在使用前设定好。
我们可以通过阅读用户手册或者在设备上直接调整相应的设定。
使用后存储文件行车记录仪的储存空间通常是有限的，为了避免浪费空间，在使用后需要将需要存储的文件从SD卡导出并储存在其他设备中。
保养行车记录仪有助于延长它的使用寿命，并保证它的工作效果。
新能源车辆行车记录仪的安装与使用技巧
新能源车辆行车记录仪的安装与使用技巧随着环保意识的提高和能源危机的日益严重，新能源车辆的普及已经成为当今社会的趋势。
与传统燃油车相比，新能源车辆在减少尾气排放、保护环境方面具有明显的优势。
然而，随之而来的是新能源车辆的一些特殊问题，例如续航里程、充电基础设施等。
为了更好地解决这些问题，行车记录仪的安装与使用成为了一种有效的辅助手段。
首先，新能源车辆行车记录仪的安装是关键。
安装行车记录仪可以帮助车主记录行车过程中的重要信息，例如车速、行驶路线、碰撞情况等。
这些信息对于车主和保险公司来说都是非常有价值的。
安装行车记录仪时，首先需要选择合适的位置。
通常，行车记录仪应该安装在车内视野开阔的位置，确保能够清晰地记录行车过程。
其次，行车记录仪的电源接口需要与车辆的电源接口相匹配，确保正常供电。
最后，安装完成后，需要进行测试，确保行车记录仪的功能正常。
安装完行车记录仪后，正确使用也是至关重要的。
首先，车主应该充分了解行车记录仪的功能和操作方法。
现在市场上有各种各样的行车记录仪，具备不同的功能和特点。
车主应该根据自己的需求选择合适的行车记录仪，并详细阅读说明书，了解其使用方法。
其次，车主在使用行车记录仪时应该注意保护隐私。
行车记录仪可以记录车辆行驶过程中的画面和声音，但是这些信息可能涉及到他人的隐私。
车主应该遵守相关法律法规，不得将这些信息用于非法用途。
此外，车主还应该定期清理行车记录仪的存储空间，删除不需要的记录，以便为新的记录腾出空间。
除了安装和使用技巧外，新能源车辆行车记录仪还可以提供一些其他的功能。
例如，一些行车记录仪具备导航功能，可以帮助车主更好地规划行车路线。
此外，一些行车记录仪还可以连接到手机或其他设备上，车主可以通过手机或其他设备查看行车记录仪的实时画面和记录。
这些功能可以提供更多的便利和安全性。
总之，新能源车辆行车记录仪的安装与使用技巧对于车主来说非常重要。
正确安装行车记录仪可以帮助车主记录行车过程中的重要信息，提供有力的证据。
汽车行驶记录仪安全操作及保养规程
汽车行驶记录仪安全操作及保养规程随着车辆智能化的不断发展，汽车行驶记录仪已成为许多车主的常用设备，以便记录车辆行驶轨迹和重要事件。
但是，使用汽车行驶记录仪需要注意安全操作和定期保养，以避免设备故障或使用不当导致安全隐患。
本文将介绍汽车行驶记录仪的安全操作及保养规程，帮助车主更好地使用和维护设备。
安全操作安装位置安装汽车行驶记录仪时应选择合适的位置，避免挡住驾驶员视线和对驾驶员产生驾驶干扰。
一般而言，汽车行驶记录仪可以安装在前挡风玻璃下方，或者后视镜旁边的区域。
但是，应注意不要挡住雨刮器和前视区域的太大部分。
同时，对于一些车辆，例如紧凑型SUV等，前挡风玻璃下方的空间可能会比较狭窄，因此也可以考虑安装在后视镜旁边。
电源接口在连接汽车行驶记录仪的电源时，应遵循以下原则：•避免出现电线松动等问题导致设备工作异常；•避免影响车辆其他电气设备的正常工作；•尽量选择专业的汽车电气设备接口；同时，在连接电源时也应遵循以下操作步骤：1.关闭车辆电源；2.连接电源线，将红线连接到正极电源，黑线连接到负极电源；3.确保连接牢固，避免松动，导致设备异常。
存储卡使用汽车行驶记录仪的存储卡也需要特别注意：•使用高速、高稳定性的存储卡；•定期进行格式化；•避免频繁更换存储卡，以免影响数据存储完整性。
视频取证汽车行驶记录仪主要功能是记录车辆行驶轨迹和重要事件，用于日常行车记录和案件调查等。
因此，在使用过程中应注意：•熟悉设备使用说明；•确保设备处于正常工作状态，记录到有效数据；•在取证时应及时备份数据，以免丢失或损坏。
关机操作在关机操作时也需特别注意，应按照正确的步骤进行：•先将设备停止录像；•按下关机键，等待设备完全关机后再断电。
同时，在停车和行驶中，也应随时检查设备是否工作正常，以保证数据记录的完整性和准确性。
保养规程为了延长汽车行驶记录仪的使用寿命，需要定期进行设备保养，以确保其正常工作。
具体操作如下：定期清洁汽车行驶记录仪设备应定期进行清洁：•使用干爽柔软布或擦拭器，清除设备表面灰尘和油渍等污垢；•避免使用含有酒精、油类物质的清洁剂，容易损坏表面防护涂层。
比亚迪宋2016燃油版行车记录仪改装方案(一)
比亚迪宋2016燃油版行车记录仪改装方案(一)比亚迪宋2016燃油版行车记录仪改装方案1. 背景信息•车型：比亚迪宋2016燃油版•需求：为车辆安装行车记录仪，提升驾驶安全和证据收集能力2. 方案概述为满足客户需求，我们推荐以下改装方案，将行车记录仪安装于比亚迪宋2016燃油版车辆上。
3. 方案细节行车记录仪选择根据对市场行车记录仪产品的调研和分析，我们推荐以下几款行车记录仪：•[品牌A 行车记录仪](•[品牌B 行车记录仪](•[品牌C 行车记录仪](安装位置选择经过专业技师的考量和车辆结构分析，我们建议将行车记录仪安装于比亚迪宋2016燃油版的前挡风玻璃上方，以确保其有良好的视野和拍摄角度。
安装方法材料准备安装行车记录仪所需材料清单： - 行车记录仪主机 - 电源线 - 车载固定支架 - 隐藏式线缆 - 其他相应安装配件安装步骤1.在安装位置上清洁前挡风玻璃，确保表面干净、没有灰尘和油脂。
2.将车载固定支架粘贴于前挡风玻璃上方，调整好角度和位置。
3.将行车记录仪主机固定于车载固定支架上。
4.通过隐藏式线缆将行车记录仪主机与车辆电源相连。
5.将线缆沿着车辆内饰进行布线，确保线缆隐藏并固定。
6.安装完成后，测试行车记录仪的功能，确保其正常工作。
4. 方案收益•提供实时行车影像记录，增加驾驶安全性。
•提供事故证据，保障权益。
•提升车辆的防盗能力，减少盗抢风险。
5. 注意事项•执行该方案前，请确保与相关法律规定相符，遵守交通法规。
•定期对行车记录仪进行维护检查，确保其正常工作。
•请在行车过程中保持专注，不要对行车记录仪操作分散驾驶注意力。
以上是我们的比亚迪宋2016燃油版行车记录仪改装方案的相关资料。
如有更多疑问或需要进一步咨询，请随时与我们联系。
奇瑞瑞虎3行车记录仪取电改装(阅读灯顶棚专用降压板取电)教程
奇瑞瑞虎3行车记录仪取电改装（阅读灯顶棚专用降压板取电）教程注：以2015年4月产的2014款瑞虎为例，不保证其它年代和版本的瑞虎3均能按此方法完美安装。
一、改装只需要一块专用的降压板和行车记录仪的电源改装线（注连接线材一端是2PIN排插的插头，另一端根据行车记录仪的电源输入端插头定），瑞虎3专用降压板的链接：h t t p s://i t e m.t a o b a o.c o m/i t e m.h t m?s p m=686.1000925.0.0.A3Y t r5&i d=521751 558733二、拆下瑞虎3的顶棚阅读灯总成（拆卸方法这里不提，请在各论坛百度一下），拧下两颗镙丝，然后将降压板按下图黄色箭咀所指镙比一固定在阅读灯总成上，注意下图蓝色圈中5V指示灯的摆放位置，摆放不好会影响在指示灯的效果三、装好降压板的阅读灯总成内部效果：四、插上12V输入线插头（下图中3PIN插头线，是瑞虎3预留在阅读灯顶棚的插头，此插头的12V是随点火上电，适合行车记录仪等设备供电），插上行车记录仪5V输出线插头（下图右边两PIN插头）。
五、按上述固定好后，输出线的另一端插头插到行车记录仪的电源输出端，就可以插入车锁匙扭到ON位置（直接点火），此时降压板输出5V，行车记录仪上电工作，表明安装正确。
六、检查一下阅读灯外面蜂巢眼位置，看5V指示灯是否摆放O K，L E D灯如果摆放得好在晚上上电，蜂巢眼透出的红光不刺眼只看到红晕很漂亮的哦。
七、上述步骤做完，可以将阅读灯总成装回车顶顶棚了，记住，下图中的插头是阅读灯的插头，记得插回原来的位置。
八、固定好阅读灯总成外面的3颗镙丝，OK，安装成功！这样不用怀疑你肯定对行车记录仪的取电感到放心和有成就感！文档制作：2015-09-04******（完）******。
行车记录仪的使用
超级电容行车记录仪的使用及常见问题，用户改装参考淘宝ID：国际主流频道制作安装前的注意事项：1．拆开包装时，请避免触摸镜头，划伤外壳，因为该机外壳属于橡胶复合材料，抗低温耐高温氧化性能好，但缺点是不易打理。
2．确定安装前，安装部分的车玻璃干净且没有水份，如果是女士购买该产品，建议请男同志协助安装，或请汽车美容店工作人员帮忙安装，确保支架和行车记录仪安装牢固，以免掉落发生危险。
为防止吸盘掉落的情况，如果需要更加安全，例如：确定安装位置不再变更，可到汽车美容店里，请工作人员使用3M胶永久固定吸盘。
或者一些用户，自己改装，把吸盘用螺丝固定在后视镜上。
3．安装最佳位置是在后视镜附近，严禁安装在安全气囊的工作范围。
4．如果从顶灯布线安装，如果没有这方面的经验，建议先咨询汽车维修工作人员，或向我们索取一些用户的改装作业。
确保走线规范合理安全。
该产品使用12V-24V车内电压，改装线路请确保电路正负级，电压正确，如因电路安装错误导致设备损坏，公司将收取维修费。
5．安装SD内存卡时请注意安装方向。
操作功能简单介绍：该机操作比较简单，其他操作可以参考说明书中的相关内容。
请正确安装内存卡，注意插卡方向，该机支持最大32GB SD线路接通，SD卡安装好后，通电该机将自动开始录像，第一次使用时建议使用记录仪的格式化程序对SD卡进行格式化，操作过程中，不建议热插拔内存卡。
该键的主要功能是，手动开关机，插拔SD卡时，需要关机后再取出SD卡，如果是没有关机而取出SD卡，再装入SD卡，可能会导致设备无法计算SD卡容量是否已满，会提示空间已满，出现该情况，需手动开关机一次即可，不建议SD卡中保存其他非该机的录像文件，或在电脑上重命名后的视频文件，以免影响系统计算剩余空间。
该键主要有以下功能，1．在录像/待机状态，按下该键，进入主菜单，可以设置系统时间，循环时间，格式化等操作。
例如声音关闭设置，如果设置声音关，将从该设置生效后，所有的文件将以无声录像操作。
行车记录仪使用说明书中性
——隐藏式行车记录仪——Hidden Car DVR4S系列产品<XXX记录仪>让驾驶成为一种享受Let driving become a enjoyment原车风格升级附件目录版本号：V1.01.前言2.特别申明3.装箱清单4.产品结构5.基本操作和介绍附录1:注意事项附录2:故障排除附录3:技术参数附录4:保修服务附录5:有害物质声明前言版本号：V1.0行车记录仪是利用高清镜头摄影，将车辆行驶途中的影像、声音、车况资料等完整地记录下来。
当意外交通事故发生时,G-sensor功能会自动保护当前的视频文件不被恶意删除，从而为驾驶人员提供强有力的证据，可以快速、真实、准确的利用影像资料协助交警进行公平、公正、合理地处理交通事故, 保障驾驶人员各方面权益不受侵害。
注意：使用本机时请遵照使用说明书，非法操作造成的损坏不在保修范围内，所有操作应以实际产品为准。
本手册包括截止至该手册印刷时的最新信息，上海尊悦尚辰电子有限公司负责该手册的修订及说明，并保留该手册印刷后更改产品而不另行通知的权利。
本手册中部分图片是示意图，仅供参考，若图片与实物不同，以实物为准。
●本机初次使用，请去掉镜头保护膜。
注意镜头保持的清洁，如果有不明的物质遮挡了镜头，请小心擦试，保证录像视频的清晰.●行驶过程中，请不要操作调节本产品，如由于用户的责任导致事故的发生，制造商以及经销商不承担任何责任.●车辆每次启动之后，建议清洗前挡风玻璃灰尘和污染物，以保证录像的清晰。
●数据记录时，请勿将TF 卡从产品中拔出，这可能会导致错误。
在录制之前请务必格式化TF一次，否则有可能不会录像。
●在一定时间内未使用后重新使用时请连接手机APP更新时间。
●本设备内部不含电池，靠汽车电池进行常供电。
（请勿拆卸本机，时间会重置）●禁止过度震荡或浸入不明物质，过度的震荡、敲击或浸入类似饮料的物质，会导致功能失灵，请注意这一点特别申明版本号：V1.0为避免对使用者或其他人员造成伤害或财产损失，请务必仔细阅读且遵守以下的使用注意事项。
福克斯diy行车记录仪安装和接线
福克斯diy行车记录仪安装和接线接线：加装一个点烟器1.并联在原厂点烟器保险丝后2 加装一个10A的保险丝，原厂的是20A3 连到继电器上4 从气囊的保险丝引出acc的控制接到继电器上，当钥匙拨到II时给电材料费用大约40元（tb采购），继电器--5.5继电器插座--1.5点烟器座--15点烟器线带保险--10其他配件/引线《10加装的点烟器，以后也可以为其他设备使用。
副驾驶手套箱下的接线盘可以找到受要是控制的电源，编号108的保险丝：加装行车记录仪，接线车顶灯记录仪支架固定在后视镜改装思路：1、不使用原车点烟器2、不改线、不破线、不动保险盒3、5V即插即用，方便多个电子设备取电首先改装了一个点烟器转USB充电器，即12V转5V~~ 接车顶灯取电（正负极直接缠绕铁片，插入顶灯插头固定线头即可取电，即不伤线也不改线）~~ 福克斯有省点继电器，熄火锁门后大约20分钟到30分钟会断电，已经测试过了。
所以不用动保险丝盒，也没必要ACC取电。
一般小型电子设备通过5VUSB充电，电流不会超过1A（1A=1000mA），况且USB点烟器充电器中有过流保护，不比担心因为电流过大烧保险丝。
新装的福克斯行车记录仪，在阅读灯上取电，福克斯阅读灯供电有拔钥匙10分钟自动断电功能，一劳永逸免拔插电源阅读灯那的电源非ACC电源，也就是说它不是经过ACC控制的，这样满足不了“点火，行车记录仪工作，熄火，行车记录仪关闭”的需要，所以一般没有人接在那。
也可以这么说接阅读灯线路的开是在遥控解锁时就开了，关闭是在锁车后半小时左右。
我淘了一个点烟器的底座,也就是5元,然后正负极接到天窗开关前, 天窗好象是A/C电, 钥匙拧了就没电了,要第二档才有电,嘿嘿,很方便喔. 代价是灯罩卡口给我撬坏了,只好胶布粘上了事. 我的电子后视镜也是天窗取电, 都是很省电的,随便加吧下图处于高处那个单线插头就是ACC电源线，下方的双线插头的下端是负极，用万用表测得电压为12.5v。
