水利水电工程单元工程施工质量验收评定标准—混凝土工程

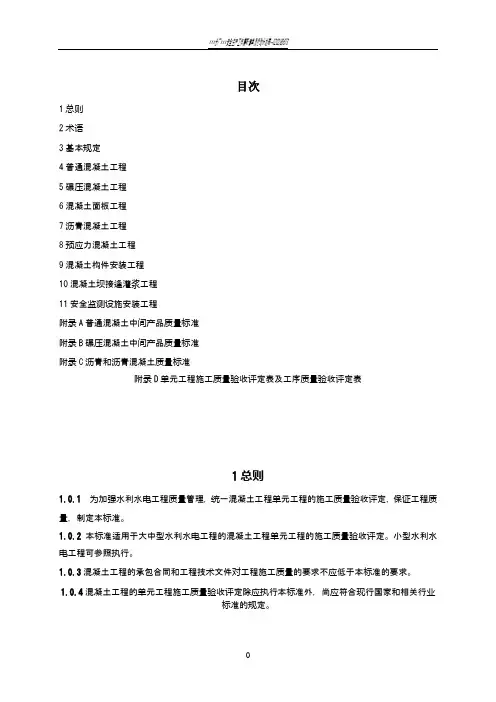

目次1 总则2 术语3 基本规定4 普通混凝土工程5 碾压混凝土工程6 混凝土面板工程7 沥青混凝土工程8 预应力混凝土工程9 混凝土构件安装工程10 混凝土坝接逢灌浆工程11 安全监测设施安装工程附录A 普通混凝土中间产品质量标准附录B 碾压混凝土中间产品质量标准附录C 沥青和沥青混凝土质量标准附录D 单元工程施工质量验收评定表及工序质量验收评定表1 总则1.0.1为加强水利水电工程质量管理，统一混凝土工程单元工程的施工质量验收评定，保证工程质量，制定本标准。

1.0.2 本标准适用于大中型水利水电工程的混凝土工程单元工程的施工质量验收评定。

小型水利水电工程可参照执行。

1.0.3 混凝土工程的承包合同和工程技术文件对工程施工质量的要求不应低于本标准的要求。

1.0.4混凝土工程的单元工程施工质量验收评定除应执行本标准外，尚应符合现行国家和相关行业标准的规定。

2 术语2.0.1单元工程：是依据建筑物设计结构、施工部署和质量验收评定等因素，将建筑物划分成为若干个层、块、区、段。

每一层、块、区、段为一个单元工程。

2.0.2 重要单元工程：对工程安全、使用功能、公众利益和环保有重大影响的单元工程的统称。

包括关键部位单元工程和重要隐蔽单元工程等。

2.0.3 工序：为便于对施工质量的过程控制和验收评定，按施工的先后顺序将单元工程划分成若干个具体施工过程或施工步骤，是质量考核基本单位。

2.0.4 主控项目：对工程安全、质量、功能起决定作用或对卫生、环境保护有重大影响的检验项目。

2.0.5一般项目：除主控项目外的检验项目。

2.0.6 见证取样检验：在建设（监理）单位监督下，由施工单位相关人员从现场取样，并送至有相应资质的检验单位进行检验的活动。

2.0.7平行检验：监理单位在施工单位抽样检验的同时，独立进行的抽样检验，核验施工单位的检验成果。

3 基本规定3．0．1 施工单位应建立、健全质量管理体系，严格质量控制：1制定完善的施工质量控制措施、质量检验制度及现场施工记录签认制度；2施工现场应有相应的施工措施、施工技术要求、图纸和施工作业的文字依据等；3混凝土浇筑前各工序应经监理工程师验收合格，并建立“准浇证”制度。

4检测人员、特殊作业的操作工人应具有相应的资格并持证上岗；5应做好施工过程中的质量检验和施工记录，所有检验和施工记录应有记录人和相关人员的签字；6检测机构应具有相应的资质，用于检测的计量器具，应经国家计量检定单位检定合格，并在有效期内使用；7 工程采用的原材料、构配件等出厂合格证明资料齐全，并符合相关标准。

进场检验频度和结果符合要求、记录资料齐全。

3．0．2 分部工程开工前建设单位应组织监理、设计、施工等单位共同划分单元工程，并确定重要单元工程。

划分结果应书面送质量监督机构备案。

3．0．3 单元工程施工质量验收评定，应在其所包含的工序质量验收（或检验项目的检验）合格，以及相应施工实体质量检验合格的基础上进行。

3．0．4工序施工质量验收评定是在该工序中所包含检验项目的检验合格，以及施工过程中形成的各种记录完整的基础上进行。

工序中的检验项目分为主控项目和一般项目两类。

3．0．5 工序施工质量和单元工程质量等级均分为合格、优良两个等级。

3．0．6本标准所规定的各类检验项目的检验，应采用随机布点和监理工程师现场指定点位相结合的方式进行。

3．0．7 工序施工质量的验收评定1 施工单位自行评定合格后，报监理单位验收评定。

上道工序未经验收评定合格，不得进行下道工序施工。

2 施工单位报验时，应提交下列资料：1）施工中各班、组的初检记录；2）施工队复检记录；3）施工单位专职质检员终检（含试验）记录及填写的水利水电工程工序质量评定表；4）施工中的见证取样记录及其检验结果资料。

3 监理单位收到施工单位的工序报验申请后，应及时进行施工质量验收评定：1）对工序施工质量进行复查；2）复核工序所含施工质量检验项目是否符合本标准的要求；3）核查报验资料是否满足前款要求，资料是否真实、齐全、完整；4）签署验收评定意见，相关责任人履行相应的签认手续。

3．0．8 单元工程施工质量的验收评定1 施工单位自行评定合格后，报请监理单位验收评定。

监理单位收到申请后，应及时进行验收评定。

2 施工单位报验时，应提交下列资料：1）单元工程所含工序全部验收评定的检验记录资料；2）各项实体质量检验项目的检验记录资料；3）由施工单位专职质量检验员和检测员填写检验结果的单元工程质量验收评定表。

3监理工程师应逐项复核，核查报验资料是否真实、齐全、完整，并形成记录。

复核合格后签署验收意见，相关责任人履行相应的签认手续。

4 确因受龄期制约等因素影响，不能及时获得实体质量检验结果时，可先进行缺项暂验，待取得检验结果后及时办理终验签证。

对暂验单元工程应造册登记备查。

5 重要单元工程的验收应在施工单位自行评定，并经监理单位复核合格后，由建设单位组织监理、施工、设计等单位进行联合验收签证，并事先通知项目质量监督机构。

3．0．9 工序施工质量等级标准1合格等级标准1）主控项目全部合格；2）一般项目逐项有70%及以上的检验点合格，且不合格点应不集中分布；2优良等级标准1）主控项目全部合格；2）一般项目逐项有90%及以上检验点合格。

3．0．10 单元工程施工质量等级按本标准中相关章节规定进行评定。

3．0. 11单元工程施工质量验收评定不合格时，应按以下规定进行验收评定：1 全部返工重做的，可重新进行验收评定；2 加固补强后，经有资质的检测单位检测，能达到设计要求的，其质量只能评定为合格；3 经原设计单位复核，建设单位认为能基本满足安全和使用功能要求的，可不加固补强；或经加固补强后，改变了建筑物外形尺寸或造成永久缺陷的，经原设计单位论证认为基本满足设计要求，建设单位同意验收的，其质量可按合格处理。

同时应进行质量缺陷备案。

4 普通混凝土工程4.1 一般规定4.1.1普通混凝土工程一般以混凝土浇筑仓号或一次浇筑范围划分，每一仓号或排架、梁、板、柱等一次浇筑的范围为一个单元工程。

4.1.2普通混凝土施工分为基础面或施工缝处理、模板安装、钢筋制安、预埋件（止水、伸缩缝等）、混凝土浇筑（含养护、脱模）、外观质量检查六个工序。

4.2 基础面或施工缝处理4.2.1 基础面或施工缝处理施工质量标准见表4.2.1。

表4.2.1 基础面或施工缝处理施工质量标准4.3 模板安装4.3.1 本标准适用于定型或现场装配式钢、木模板的制作及安装；对于特种模板（镶面模板、滑升模板、拉模及钢模台车等）应符合有关的技术标准和设计要求的规定。

4.3.2 模板安装施工质量标准见表4.3.2 。

表4.3.2 模板安装施工质量标准4.4 钢筋制安4.4.1 钢筋进场时应逐批（炉号）进行检验，查验产品合格证、出厂检验报告和外观质量并记录，并按相关规定抽取试样进行力学性能检验，不符合标准规定的不应使用。

4.4.2 钢筋制安施工质量标准见表4.4.2表4.4.2 钢筋制安施工质量标准表4.4.2-1 钢筋连接施工质量标准25mm～40mm钢筋40mm～70mm钢筋4.5 预埋件制安4.5.1 水工混凝土中的预埋件包括止水、伸缩缝材料、坝体排水系统、冷却及灌浆管路、铁件、安全监测设施等。

在施工中应进行全过程检查和保护，防止移位、变形、损坏及堵塞。

4.5.2 安全监测设施预埋施工质量标准见第十一章。

4.5.3 所有预埋件都应进行材质证明检查，需要抽检的材料按有关规范进行。

4.5.4 预埋件制安施工质量标准见表4.5.4、表4.5.5、表4.5.6、表4.5.7、表4.5.8。

表4.5.4 止水片(带)施工质量标准表4.5.5 伸缩缝（填充材料）施工质量标准表4.5.6 排水系统施工质量标准表4.5.7 冷却及灌浆管路施工质量标准表4.5.8 铁件施工质量标准4.6 混凝土浇筑4.6.1 所选用的混凝土浇筑设备能力应与浇筑强度相适应，确保混凝土施工的连续。

4.6.2 混凝土浇筑施工质量标准见表4.6.2表4.6.2 混凝土浇筑施工质量标准4.7 外观质量检查4.7.1 混凝土拆模后，应检查其外观质量。

当发现有混凝土裂缝、蜂窝、麻面、错台和模板走样等质量问题或事故时，应及时检查和记录。

4.7.2 混凝土外观质量评定可在拆模后或消除缺陷处理后进行。

4.7.3 外观质量检查标准见表4.7.3。

4.8 单元工程实体质量标准4.8.1水泥、钢筋、掺合料、外加剂、止水片(带)等原材料质量的进场检验结果应满足相关产品标准，并记录不同批次原材料在工程中的使用部位。

4.8.2 砂石骨料的质量应符合附录A.1中规定的质量标准要求。

4.8.3混凝土拌合物性能应符合附录A.2中规定的质量标准要求。

4.8.4 硬化混凝土性能应符合附录A.3中规定的质量标准要求。

4.9单元工程施工质量验收评定4.9.1单元工程合格等级标准：1工序质量全部合格；2 原材料、砂石骨料性能、硬化混凝土性能、检验记录全部合格；3 混凝土拌和物性能、砂石骨料表面含水率合格率达70%以上。

4.9.2单元工程优良等级标准：1 满足单元工程合格标准；2 工序优良率50%以上,且模板安装、钢筋制安、混凝土浇筑工序优良；3 混凝土拌和物性能、砂石骨料表面含水率合格率达85%以上。

5 碾压混凝土工程5.1一般规定5.1.1 碾压混凝土单元工程一般以混凝土一次连续填筑的段、块划分，每一段、块为一单元工程。

5.1.2 碾压混凝土施工分为基础面及层面处理、模板安装、预埋件制安、混凝土浇筑、成缝、外观质量检查六个工序。

5.2 基础面及层面处理5.2.1 基础面及层面处理施工质量标准见表5.2.1。

表5.2.3 基础面及层面处理施工质量标准5.3 模板安装5.3.1 模板安装施工质量标准见表5.3.1。

表5.5.4 预埋件制安5.4.1 预埋件制安施工质量标准按本标准第四章“普通混凝土工程”4.5节要求评定。

5.5 混凝土浇筑5.5.1 混凝土浇筑包括垫层混凝土（异种混凝土）浇筑、混凝土铺筑碾压、变态混凝土施工。

5.5.2 碾压施工参数如压实机具的型号、规格，铺料厚度、碾压遍数、碾压速度等应由碾压试验确定。

5.5.3 垫层混凝土（异种混凝土）的浇筑按本标准第四章“普通混凝土”有关要求评定。

5.5.4 混凝土浇筑施工质量标准见表5.5.4。

表5.5.4－1 混凝土铺筑碾压施工质量标准表5.5.4－2 变态混凝土施工质量标准5.6 成缝5.6.1 成缝工序施工质量标准见表5.6.1。

表5.6.1 混凝土成缝施工质量标准5.7 外观质量检查5.7.1 混凝土拆模后，应检查其外观质量。

当发现有混凝土裂缝、蜂窝、麻面、错台和模板走样等质量问题时，应及时检查和记录。
