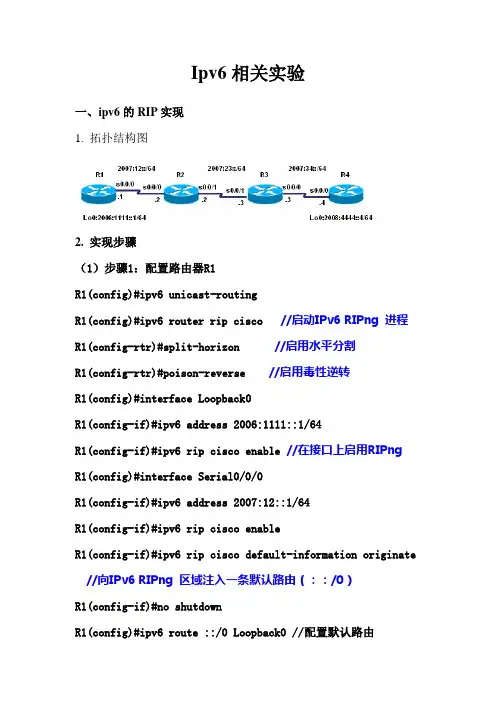

Ipv6相关实验一、ipv6的RIP实现1. 拓扑结构图2. 实现步骤(1)步骤1:配置路由器R1R1(config)#ipv6 unicast-routingR1(config)#ipv6 router rip cisco //启动IPv6 RIPng 进程R1(config-rtr)#split-horizon //启用水平分割R1(config-rtr)#poison-reverse //启用毒性逆转R1(config)#interface Loopback0R1(config-if)#ipv6 address 2006:1111::1/64R1(config-if)#ipv6 rip cisco enable //在接口上启用RIPngR1(config)#interface Serial0/0/0R1(config-if)#ipv6 address 2007:12::1/64R1(config-if)#ipv6 rip cisco enableR1(config-if)#ipv6 rip cisco default-information originate //向IPv6 RIPng 区域注入一条默认路由(::/0)R1(config-if)#no shutdownR1(config)#ipv6 route ::/0 Loopback0 //配置默认路由说明:“ipv6 rip cisco default-information only ”命令也可以向IPv6 RIPng 区域注入一条默认路由,但是该命令只从该接口发送默认的IPv6 路由,而该接口其它的IPv6 的RIPng路由都被抑制(2)步骤2:配置路由器R2R2(config)#ipv6 unicast-routingR2(config)#ipv6 router rip ciscoR2(config-rtr)#split-horizonR2(config-rtr)#poison-reverseR2(config)#interface Serial0/0/0R2(config-if)#ipv6 address 2007:12::2/64R2(config-if)#ipv6 rip cisco enableR2(config-if)#clock rate 64000R2(config-if)#no shutdownR2(config)#interface Serial0/0/1R2(config-if)#ipv6 address 2007:23::2/64R2(config-if)#ipv6 rip cisco enableR2(config-if)#clock rate 64000R2(config-if)#no shutdown(3)步骤3:配置路由器R3R3(config)#ipv6 unicast-routingR3(config)#ipv6 router rip ciscoR3(config-rtr)#split-horizonR3(config-rtr)#poison-reverseR3(config)#interface Serial0/0/0R3(config-if)#ipv6 address 2007:34::3/64R3(config-if)#ipv6 rip cisco enableR3(config-if)#clockrate 128000R3(config-if)#no shutdownR3(config)#interface Serial0/0/1R3(config-if)#ipv6 address 2007:23::3/64R3(config-if)#ipv6 rip cisco enableR3(config-if)#no shutdown(4)步骤4:配置路由器R4R4(config)#ipv6 unicast-routingR4(config)#ipv6 router rip ciscoR4(config-rtr)#split-horizonR4(config-rtr)#poison-reverseR4(config)#interface Loopback0R4(config-if)#ipv6 address 2008:4444::4/64 R4(config-if)#ipv6 rip cisco enableR4(config)#interface Serial0/0/0R4(config-if)#ipv6 address 2007:34::4/64R4(config-if)#ipv6 rip cisco enableR4(config-if)#no shutdown3.实验调试(1)show ipv6 route(2)show ipv6 rip next-hops(3)show ip protocols(4)show ipv6 rip database(5)debug ipv6 rip二、Ipv6的OSPF实现1.拓扑图2.配置步骤(1)步骤1:配置路由器R1R1(config)#ipv6 unicast-routingR1(config)#ipv6 router ospf 1 //启动OSPFv3 路由进程R1(config-rtr)#router-id 1.1.1.1 //定义路由器IDR1(config-rtr)#default-information originate metric 30 metric-type 2//向OSPFv3 网络注入一条默认路由R1(config)#interface Serial0/0/0R1(config-if)#ipv6 address 2007:12::1/64R1(config-if)#ipv6 ospf 1 area 1 //在接口上启用OSPFv3,并声明接口所在区域R1(config-if)#no shutdownR1(config)#ipv6 route ::/0 s0/0/1 //配置默认路由(2)步骤2:配置路由器R2R2(config)#ipv6 unicast-routingR2(config)#ipv6 router ospf 1R2(config-rtr)#router-id 2.2.2.2R2(config)#interface Serial0/0/0R2(config-if)#ipv6 address 2007:12::2/64R2(config-if)#ipv6 ospf 1 area 1R2(config-if)#clock rate 64000R2(config-if)#no shutdownR2(config)#interface Serial0/0/1R2(config-if)#ipv6 address 2007:23::2/64R2(config-if)# ipv6 ospf 1 area 0R2(config-if)#clock rate 64000R2(config-if)#no shutdown(3)步骤3:配置路由器R3R3(config)#ipv6 unicast-routingR3(config)#ipv6 router ospf 1R3(config-rtr)#router-id 3.3.3.3R3(config)#interface Serial0/0/0R3(config-if)#ipv6 address 2007:34::3/64R3(config-if)#ipv6 ospf 1 area 2R3(config-if)#clockrate 64000R3(config-if)#no shutdownR3(config)#interface Serial0/0/1R3(config-if)#ipv6 address 2007:23::3/64R3(config-if)#ipv6 ospf 1 area 0R3(config-if)#no shutdown(4)步骤4:配置路由器R4R4(config)#ipv6 unicast-routingR4(config)#ipv6 router ospf 1R4(config-rtr)#router-id 4.4.4.4R4(config)#interface gigabitEthernet0/0R4(config-if)#ipv6 address 2008:4444::4/64 R4(config-if)# ipv6 ospf 1 area 2R4(config-if)#no shutdownR4(config)#interface Serial0/0/0R4(config-if)#ipv6 address 2007:34::4/64R4(config-if)#ipv6 ospf 1 area 2R4(config-if)#no shutdown3.实验调试(1)show ipv6 ospf database(2)show ipv6 ospf neighbor(3)show ipv6 ospf interface三、IPv6 EIGRP1. 拓扑图2. 步骤(1)步骤1:配置路由器R1R1(config)#ipv6 unicast-routingR1(config)#ipv6 router eigrp 1 //配置IPv6 EIGRPR1(config-rtr)#router-id 1.1.1.1 //配置路由器IDR1(config-rtr)#no shutdown //启动IPv6 EIGRP 进程R1(config-rtr)#redistribute connected metric 10000 100 255 1 1500//将直连重分布到IPv6 EIGRP 中R1(config)#interface Loopback0R1(config-if)#ipv6 address 2006:1111::1/64R1(config)#interface Serial0/0/0R1(config-if)#ipv6 address 2007:12::1/64R1(config-if)#ipv6 eigrp 1 //在接口上启用IPv6 EIGRPR1(config-if)#no shutdown(2)步骤2:配置路由器R2R2(config)#ipv6 unicast-routingR2(config)#ipv6 router eigrp 1R2(config-rtr)#router-id 2.2.2.2R2(config-rtr)#no shutdownR2(config)#interface Serial0/0/0R2(config-if)#ipv6 address 2007:12::2/64 R2(config-if)#clock rate 64000R2(config-if)#ipv6 eigrp 1R2(config-if)#no shutdownR2(config)#interface Serial0/0/1R2(config-if)#ipv6 address 2007:23::2/64 R2(config-if)#clock rate 64000R2(config-if)#ipv6 eigrp 1R2(config-if)#no shutdown(3)步骤3:配置路由器R3R3(config)#ipv6 unicast-routingR3(config)#ipv6 router eigrp 1R3(config-rtr)# router-id 3.3.3.3R3(config-rtr)#no shutdownR3(config)#interface Serial0/0/0R3(config-if)#ipv6 address 2007:34::3/64 R3(config-if)#clockrate 64000R3(config-if)#ipv6 eigrp 1R3(config-if)#no shutdownR3(config)#interface Serial0/0/1R3(config-if)#ipv6 address 2007:23::3/64R3(config-if)#ipv6 eigrp 1R3(config-if)#no shutdown(4)步骤4:配置路由器R4R4(config)#ipv6 unicast-routingR4(config)#ipv6 router eigrp 1R4(config-rtr)# router-id 4.4.4.4R4(config-rtr)#no shutdownR4(config)#interface Loopback0R4(config-if)#ipv6 address 2008:4444::4/64 R4(config-if)#ipv6 eigrp 1R4(config)#interface Serial0/0/0R4(config-if)#ipv6 address 2007:34::4/64R4(config-if)#ipv6 eigrp 1R4(config-if)#no shutdown3.实验调试(1)show ipv6 route eigrp(2)show ipv6 eigrp neighbors(3)show ipv6 eigrp topology(4)show ipv6 protocols五、Ipv6命令汇总。

ciscoIPV6实验手册

ciscoIPV6实验手册

实验一:IPV6 的静态路由实验实验目的:IPV6是为了解决IPV4地址即将用尽而开发出的一个新的IP地址,虽然他是IPV4 升级版本,但有很多方面都和IPV4 不同,分为单播、任意播和多播,其中多播地址的所有结点地址代替了IPV4 中的广播,而且他们都有自己的地址格式,因此我们要最简单的静态路由做起。

Page 1 of 39实验拓扑:R1 R2S1实验内容:路由器的基本配置:R1 上:interface Loopback0no ip addressipv6 address 2000:0:0:1::1/64!interface Serial1no ip addressipv6 address 2001:0:0:2::1/64clockrate 64000!ipv6 unicast-routing(一定要打这条命令,因为默认情况下IPV6 路由选择功能是关闭的)!ipv6 route 2002:0:0:3::/64 2001:0:0:2::2 和IPV4 一样只不过变成了IPV6 格式R2 上:interface Loopback0no ip addressipv6 address 2002:0:0:3::2/64!interface Serial1no ip addressPage 2 of 39ipv6 address 2001:0:0:2::2/64!ipv6 unicast-routing!ipv6 route ::/0 2001:0:0:2::1 (这里用::/0 表示默认静态路由)R1 上的路由表:用sh ipv6 route 打开rack01#sh ipv routeIPv6 Routing Table - 9 entriesCodes: C - Connected, L - Local, S - Static, R - RIP, B - BGPU - Per-user Static routeI1 - ISIS L1, I2 - ISIS L2, IA - ISIS interarea, IS - ISIS summaryO - OSPF intra, OI - OSPF inter, OE1 - OSPF ext 1, OE2 - OSPF ext 2ON1 - OSPF NSSA ext 1, ON2 - OSPF NSSA ext 2C 2000:0:0:1::/64 [0/0]via ::, Loopback0L 2000:0:0:1::1/128 [0/0]via ::, Loopback0C 2001:0:0:2::/64 [0/0]via ::, Serial1L 2001:0:0:2::1/128 [0/0]via ::, Serial1S 2002:0:0:3::/64 [1/0]via 2001:0:0:2::2L FE80::/10 [0/0]via ::, Null0L FF00::/8 [0/0]via ::, Null0我们可以看到有一条S 的路由,是我们写的,他的管理距离是1,下一条是R2的S1 口。

IPv6综合实验

IPv6综合实验

IPv6综合实验【实验名称】IPv6构建园区骨干网【实验目的】掌握在大型网络中如何采用IPv6相关技术构建园区骨干网络【背景描述】状元学校是一家新兴的民办高校,考虑到网络的高速发展,学校决定建设双协议栈的网络以供学员既能访问IPv4的站点,又能访问IPv6的站点;在校园网建设的初期,为了保证IPv6网络的顺利开通,学校要求进行IPv6全网的测试工作,另外学校提出希望进行基于IPv6的访问控制,要求能够提供基于IPv6的主机防PING功能。

在得知此消息后,速通网络公司的业务代表小白与学校负责人取得了联系,并争取到了测试的机会。

该公司指定技术骨干小强作为本次测试的工程师,一场用测试赢订单的战斗开始了。

【需求分析】需求1:学校要求建设双协议栈的网络以供学员既能访问IPv4的站点,又能访问IPv6的站点。

分析1:首先要求参与设备必须支持IPv6协议栈,同时考虑到IPv4网络的并存,所以选用的测试设备必须是双协议栈设备。

在这里建议使用锐捷RG-S3760系列交换机,该交换机是全面硬件支持IPv6的双协议栈交换机。

需求2:学校要求进行IPv6全网的测试工作。

分析2:涉及到全网的互联互通,可以采用静态路由及动态路由协议两种方法。

考虑到学校的网络规划不可能仅仅是由少数几个网段构成的,多个网段构成的网络如果采用静态路由,势必会增加网络管理员的工作量,因为静态路由需要手工的维护,所以建议采用IPv6协议栈下的OSPFv3来构建骨干网络。

在OSPFv3协议下进行骨干区域的划分,每个区域内部的路由振荡,不能影响到其他区域,并且借助OSPFv3协议可以使网络路由信息实现自动地、动态地管理,减轻管理员的工作量。

需求3:学校提出希望进行基于IPv6的访问控制,要求能够提供基于IPv6的主机防PING功能。

分析3:校方提出这个需求,表面上是防PING测试,降低网络设备受到攻击的可能性,其实是要看看该核心设备对安全策略的支持,对IPv6访问控制技术是否支持完善。

H3C IPv6和IPv4双栈实验

H3C IPv6和IPv4双栈实验

IPv6和IPv4双栈实验一、实验目的掌握H3C路由器上配置IPv6的方法。

了解网络上同时运行IPv6和IPv4双栈的过程。

二、实验环境H3C MSR2020路由器2台,PC机2台。

三、实验组网图四、配置步骤1、配置IPV6及缺省路由(1)配置RT1路由器基本接口和IPv6缺省路由协议:<H3C>system-view[H3C]sysname RT1# 全局使能IPv6。

[RT1]ipv6[RT1]int e0/0# 配置E0/0的IPv6地址。

[RT1-Ethernet0/0]ipv6 addr 2::1 64# 在接口E0/0上使能路由器宣告功能,使得主机可以自动获取Ipv6的地址。

[RT1-Ethernet0/0]undo ipv6 nd ra halt[RT1-Ethernet0/0]quit[RT1]int e0/1# 配置E0/1的IPv6地址。

[RT1-Ethernet0/1]ipv6 addr 1::1 64[RT1-Ethernet0/1]quit# 配置RT1的IPv6缺省路由。

[RT1]ipv6 route-static :: 0 1::2# 显示RT1的IPv6路由表。

[RT1]dis ipv6 routing-tableRouting Table :Destinations : 7 Routes : 7Destination: ::/0 Protocol : StaticNextHop : 1::2 Preference: 60Interface : Eth0/1 Cost : 0Destination: ::1/128 Protocol : DirectNextHop : ::1 Preference: 0Interface : InLoop0 Cost : 0Destination: 1::/64 Protocol : DirectNextHop : 1::1 Preference: 0Interface : Eth0/1 Cost : 0Destination: 1::1/128 Protocol : DirectNextHop : ::1 Preference: 0Interface : InLoop0 Cost : 0Destination: 2::/64 Protocol : DirectNextHop : 2::1 Preference: 0Interface : Eth0/0 Cost : 0Destination: 2::1/128 Protocol : DirectNextHop : ::1 Preference: 0Interface : InLoop0 Cost : 0Destination: FE80::/10 Protocol : DirectNextHop : :: Preference: 0Interface : NULL0 Cost : 0 (2)配置RT2路由器基本接口和IPv6缺省路由协议:<H3C>system-view[H3C]sysname RT2# 全局使能IPv6。

IPV6,实验报告

IPV6,实验报告

篇一:ipv6封装实验报告背景知识ipv4协议面临最大的问题是地址空间不足,主要表现为:地址数量不足,路由效率不高,缺乏安全设计,缺乏服务质量保证。

根据这些缺陷,由此提出ipv6协议,ipv6协议是ietf指定地下一代ip协议,特点主要表现为:新的协议头部格式,巨大的地址空间(ip 地址的长度从ipv4的 32 位升为 128 位。

),有效的分层路由结构,内置的安全性服务,更好的支持服务质量,良好的扩展性。

实训目的(一) 充分理解ipv6的数据结构和ipv6地址格式主要字段:1. version: 4-bit,internet 协议版本号,此处为 6。

2. traffic class: 8-bit,类似于ipv4的type_of_service,用以提供区分服务和优先级。

3. flow label: 20-bit,用以标记那些要求路由器对其作特殊处理的报文流。

所谓报文流是指从一个特定源到特定目的地之间的报文序列,并且源节点希望中间路由器能够对它们进行特殊处理。

4. payload length: 16-bit,用以表示ipv6数据包中除基本报头以外剩余部分的长度(以字节为单位),任何扩展报头都将作为payload length的一部分计算在内。

5. next header: 8-bit,类似于ipv4的protocol字段,通常用以标识上层是tcp还是udp,或标识紧跟在 ipv6 数据包头后面的下一个头的类型(有扩展报头时)。

6. hop limit: 8-bit,无符号整数。

相当于ipv4中的time_to_live,按转发包的每个节点逐一递减。

如果跃点限制递减到零,包就会被丢弃。

ipv6 地址的表述和书写:表述和书写时,把长度为128个二进制位(bit)的ipv6地址分成8个16位的二进制段、每一个16位的二进制段用4位的16进制数表示,段间用“:”(冒号)隔开(其书写方法和ipv4的十进制数加“.”不同)。

IPv6专题实验报告

IPv6专题实验报告

一、实验目的1、了解IPv6的发展历程。

2、了解IPv6的协议。

3、IPv6与IPv6的区别。

二、实验内容1.IPv6的定义IPv6是“Internet Protocol Version 6”的缩写,它是IETF设计的用于替代现行版本IP协议-IPv4-的下一代IP协议。

目前的全球因特网所采用的协议族是TCP/IP协议族。

IP是TCP/IP协议族中网络层的协议,是TCP/IP协议族的核心协议。

IPv6正处在不断发展和完善的过程中,它在不久的将来将取代目前被广泛使用的IPv4。

每个人将拥有更多IP地址。

2.IPv6简介目前我们使用的第二代互联网IPv4技术,核心技术属于美国。

它的最大问题是网络地址资源有限,从理论上讲,编址1600万个网络、40亿台主机。

但采用A、B、C三类编址方式后,可用的网络地址和主机地址的数目大打折扣,以至目前的IP地址近乎枯竭。

其中北美占有3/4,约30亿个,而人口最多的亚洲只有不到4亿个,中国只有3千多万个,只相当于美国麻省理工学院的数量。

地址不足,严重地制约了我国及其他国家互联网的应用和发展。

一方面是地址资源数量的限制,另一方面是随着电子技术及网络技术的发展,计算机网络将进入人们的日常生活,可能身边的每一样东西都需要连入全球因特网。

在这样的环境下,IPv6应运而生。

单从数字上来说,IPv6所拥有的地址容量是IPv4的约8×10^28倍,达到2^128-1个。

这不但解决了网络地址资源数量的问题,同时也为除电脑外的设备连入互联网在数量限制上扫清了障碍。

但是与IPv4一样,IPv6一样会造成大量的IP地址浪费。

准确的说,使用IPv6的网络并没有2^128-1个能充分利用的地址。

首先,要实现IP地址的自动配置,局域网所使用的子网的前缀必须等于64,但是很少有一个局域网能容纳2^64个网络终端;其次,由于IPv6的地址分配必须遵循聚类的原则,地址的浪费在所难免。

但是,如果说IPv4实现的只是人机对话,而IPv6则扩展到任意事物之间的对话,它不仅可以为人类服务,还将服务于众多硬件设备,如家用电器、传感器、远程照相机、汽车等,它将是无时不在,无处不在的深入社会每个角落的真正的宽带网。

IPv6实验

IPv6实验

– / – / • 对于上述网址的IPv6地址,在浏览器中直接敲入 对应的IPv6地址,然后观察现象,给予解释说明
问题2?
• 实验课后,通过笔记本等无线网络设备, 连接到深圳大学无线局域网SZU-WLAN
– 查看网络连接配置 – 测试IPv6网络连通性(用之前实验课上访问测 试过的IPv6资源) – 对于所见到现象给予自己的解释说明
• wireshark是捕获机器上的某一块网卡的网络包,当你的 机器上有多块网卡的时候,你需要选择一个网卡。 • 点击Caputre->Interfaces.. 出现下面对话框,选择正确的 网卡。然后点击"Start"按钮, 开始抓包
• 我们简单的使用该命令来测试到达的时间 和经过的IP地址: • C:\>tracert • Tracing route to [202.108.250.228] • over a maximum of 30 hops: • 1 <1 ms <1 ms <1 ms 192.168.0.1 • 2 1 ms <1 ms 1 ms 211.152.23.6 • 3 * 5 ms 3 ms 211.152.47.253 • 4 3 ms 3 ms 3 ms 210.78.156.66 • 5 3 ms 9 ms 4 ms 211.99.57.113 • 6 6 ms 5 ms 7 ms 202.108.250.228 • Trace complete. • 看信息我们知道我们通过了6个IP节点和使用的时间。第 一个一般是我们的机器是从该IP出去的,第二个开始就是 经过的路由,最后一个当然就是我们的目的地了。
2、IPConfig 最常用的选项: (3) ipconfig /release和ipconfig /renew 这是两个附加选项,只能在向DHCP服务器租用 其IP地址的计算机上起作用。 如果输入ipconfig /release,所有接口的租用IP 地址便重新交付给DHCP服务器(归还IP地址)。 如果输入ipconfig /renew,本地计算机便设法与DHCP 服务器取得联系,并租用一个IP地址。多数情况下网 卡将被重新赋予和以前所赋予的相同的IP地址。

IPv6 实验文档

IPv6 实验文档

IPv6 实验文档实验一:IPv6 Tunnel实验拓扑如下:实验要求描述:在R1、R2和R3之间建立IPv6隧道,使得R1与R3的IPv6数据在R1与R3之间进行隧道传输,当隧道建立成功后,R1与R3相互能够ping通彼此的IPv6地址。

配置步骤如下:R1:!interface Tunnel13 //建立隧道13no ip addressipv6 address 2001:123:6C01::1/64 //配置IP地址tunnel source 12.12.12.1 //指定隧道的源端tunnel destination 23.23.23.3 //指定隧道的目的端tunnel mode ipv6ip //将隧道模式设置为Ipv6-to-IP模式no shutdown!interface Serial0/0/0ip address 12.12.12.1 255.255.255.0no shutdown!ip route 0.0.0.0 0.0.0.0 12.12.12.2 //添加默认路由,帮助与目的端建立连接R2:!interface Serial0/0/1ip address 12.12.12.2 255.255.255.0no shutdown!interface Serial0/0/0ip address 23.23.23.2 255.255.255.0no shutdown!R3:!interface Tunnel13no ip addressipv6 address 2001:123:6C01::3/64tunnel source 23.23.23.3tunnel destination 12.12.12.1tunnel mode ipv6ipno shutdown!interface Serial0/0/0ip address 23.23.23.3 255.255.255.0no shutdown!ip route 0.0.0.0 0.0.0.0 23.23.23.2实验调试:(1)隧道调试R1#show interfaces tunnel 13Tunnel13 is up, line protocol is up //隧道建立成功Hardware is TunnelMTU 1514 bytes, BW 9 Kbit, DLY 500000 usec,reliability 255/255, txload 1/255, rxload 1/255Encapsulation TUNNEL, loopback not setKeepalive not setTunnel source 12.12.12.1, destination 23.23.23.3Tunnel protocol/transport IPv6/IPR3#sho int tunnel 13Tunnel13 is up, line protocol is upHardware is TunnelMTU 1514 bytes, BW 9 Kbit, DLY 500000 usec,reliability 255/255, txload 1/255, rxload 1/255Encapsulation TUNNEL, loopback not setKeepalive not setTunnel source 23.23.23.3, destination 12.12.12.1Tunnel protocol/transport IPv6/IP(2)IPv6路由调试R1#show ipv6 routeIPv6 Routing Table - 4 entriesCodes: C - Connected, L - Local, S - Static, R - RIP, B - BGPU - Per-user Static routeI1 - ISIS L1, I2 - ISIS L2, IA - ISIS interarea, IS - ISIS summaryO - OSPF intra, OI - OSPF inter, OE1 - OSPF ext 1, OE2 - OSPF ext 2ON1 - OSPF NSSA ext 1, ON2 - OSPF NSSA ext 2C 2001:123:6C01::/64 [0/0]via ::, Tunnel13L 2001:123:6C01::1/128 [0/0]via ::, Tunnel13L FE80::/10 [0/0]via ::, Null0L FF00::/8 [0/0]via ::, Null0R3#sho ipv6 routeIPv6 Routing Table - 4 entriesCodes: C - Connected, L - Local, S - Static, R - RIP, B - BGPU - Per-user Static routeI1 - ISIS L1, I2 - ISIS L2, IA - ISIS interarea, IS - ISIS summaryO - OSPF intra, OI - OSPF inter, OE1 - OSPF ext 1, OE2 - OSPF ext 2ON1 - OSPF NSSA ext 1, ON2 - OSPF NSSA ext 2C 2001:123:6C01::/64 [0/0]via ::, Tunnel13L 2001:123:6C01::3/128 [0/0]via ::, Tunnel13L FE80::/10 [0/0]via ::, Null0L FF00::/8 [0/0]via ::, Null0(3)IPv6连通性测试R1#ping 2001:123:6c01::3Type escape sequence to abort.Sending 5, 100-byte ICMP Echos to 2001:123:6C01::3, timeout is 2 seconds:!!!!!Success rate is 100 percent (5/5), round-trip min/avg/max = 120/144/160 msR3#ping 2001:123:6c01::1Type escape sequence to abort.Sending 5, 100-byte ICMP Echos to 2001:123:6C01::1, timeout is 2 seconds:!!!!!Success rate is 100 percent (5/5), round-trip min/avg/max = 116/128/176 ms实验二:IPv6 RIPng实验拓扑如下:实验目的描述:在该网络环境中配置RIPng协议,使得全网互联,R1能够ping通R3的F0/0口,掌握RIPng的配置方法,仔细观察并体会与Ipv4 RIP的不同。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

一、实验目的通过本实验掌握IPv6无状态地址自动配置过程,理解各种单播地址的作用,掌握访问IPv6 WEB 服务器和FTP服务器的访问方法,并对各数据包进行分析。

二、实验内容1、实现无状态地址自动配置;2、在不同的场合使用各种单播地址;3、在IPv6环境下访问WEB服务器;4、在IPv6环境下访问FTP服务器。

三、实验步骤1、无状态地址自动配置各主机打开协议分析器,进入相应的网络结构并验证网络拓扑的正确性,如果通过拓扑验证,关闭协议分析器继续进行实验,如果没有通过拓扑验证,请检查网络连接。

本练习每台主机为一组。

现仅以主机A所在组为例,其它组的操作参考主机A所在组的操作。

注:下面实验中涉及全球单播地址的实验内容需要在学校IPv6网络环境支持下进行,学校需要将中心设备连接到学校IPv6网络环境中才可以使用全球单播地址进行实验,如学校不具备IPv6网络环境,关于全球单播地址的验证可以不做。

1)启动协议分析器并开始捕获数据(不设置任何过滤条件)。

2)重起IPv6协议栈。

方法:在命令行方式下,输入命令:netsh int ipv6 resetnetsh int ipv6 renew3)察看生成的地址、路由信息。

在命令行下,输入命令“ipconfig”。

●找出物理接口(Ethernet adapter),根据该接口信息找出IPv6地址并填写表4-1:表4-1 实验结果在命令行下,输入命令“netsh int ipv6 show rou”。

●路由表中有哪些条目?这些条目是怎样产生的?4)停止数据捕获分析数据,并回答下面的问题:●在“路由器发现”会话下,进入按该主机的链路本地地址分类的会话,路由器公告报文中有哪几种选项类型?各自的作用是什么?路由器发现在自动地址配置过程中的作用是什么?●在“重复地址检测”会话分析中,有哪些地址进行地址检测?是否收到邻节点公告报文?重复地址检测在自动地址配置过程中的作用是什么?●在“多播侦听发现”会话分析中,进入该会话的是哪种类型的报文?它在自动地址配置过程中的作用是什么?5)由上面的分析结果,绘制出无状态自动配置的数据交互图。

2、进一步理解不同单播地址的使用场合本练习将主机A和B作为一组,主机C和D作为一组,主机E和F作为一组。

现仅以主机A、B所在组为例,其它组的操作参考主机A、B所在组的操作。

注:下面实验中涉及全球单播地址的实验内容需要在学校IPv6网络环境支持下进行,学校需要将中心设备连接到学校IPv6网络环境中才可以使用全球单播地址进行实验,如学校不具备IPv6网络环境,关于全球单播地址的验证可以不做。

1)主机B启动协议分析器并开始捕获数据。

2)主机A按表4-2进行操作并填写实验结果:表4-2 实验结果3)主机B停止数据捕获,并分析捕获的数据:在ICMPv6信息报文中的“回送请求/应答”会话中,依次察看主机A的每次ping过程。

在每次ping的过程中,请求、应答报文的源IP、目的IP各是什么?是哪种类型的IPv6地址?4)主机B启动协议分析器并开始捕获数据。

5)主机A使用“TCP工具”,访问IPv6站点。

(1)运行“TCP工具”应用程序(实验平台工具栏中的TCP工具)。

(2)对TCP工具进行设置:类型选择客户端、地址为2001:da8:b000:2::16(吉林大学IPv6 HTTP 服务器地址)、端口为80,如图4-1所示,点击[连接]按钮,再点击[断开]按钮,并关闭“TCP工具-IPv6”应用程序。

(本步骤中用到的全球单播地址需要学校网络连接到IPv6公网,如果学校没有该条件,此地址的测试可以不做。

)图4-1 TCP工具-IPv6的设置6)主机B停止数据捕获,并分析捕获的数据:在“http会话”中,第一个报文中的源IP、目的IP各是什么?是哪种类型的IPv6地址?7)将图3-5中的地址改为fec0::1:200:a:b:c(服务器地址),重复4)-6)的步骤。

8)结合实验一中练习二的实验结果和本练习的实验结果,说明链路本地地址、站点本地地址、全球单播地址各自的使用场合。

3、IPV6DNS1)IPv6 DNS正向查询各主机打开协议分析器,进入相应的网络结构并验证网络拓扑的正确性,如果通过拓扑验证,关闭协议分析器继续进行实验,如果没有通过拓扑验证,请检查网络连接。

本练习每台主机为一组。

现仅以主机A所在组为例,其它组的操作参考主机A所在组的操作。

(1)删除IPv6默认DNS(在命令行执行“netsh int ipv6 del dns "物理接口名" all”)。

(2)添加IPv6默认DNS(在命令行执行“netsh int ipv6 add dns "物理接口名"fec0::1:200:a:b:c index=1”)。

(3)重启DNS客户端(依次单击“开始”和“控制面板”,双击“管理工具”,再双击“服务”,找到“DNS Client”,单击右键/重新启动)。

(4)清空DNS高速缓存(在命令行下执行“ipconfig /flushdns”)。

(5)启动协议分析器并开始捕获数据。

(6)测试IPv6 DNS(在命令行下执行“ping lab6”)。

(7)显示DNS高速缓存(执行“ipconfig /displaydns”命令),在缓存中找到服务器的域名所对应的记录。

●记录中有哪些表项,有何意义。

(8)停止数据捕获,分析所捕获的数据:①进入“DNS会话”,察看query报文。

●在该报文中,含有几个“域标记”字段,各是什么?“查询类型”字段为______,该字段的意义是什么?②进入“DNS会话”,察看OK报文。

●在该报文中,字段“IPv6源地址”为______________________,该地址是服务器的IP地址吗?(9)由以上步骤的操作及实验结果,说明IPv6 DNS正向查询的过程。

2)IPv6 DNS反向查询本练习每台主机为一组。

现仅以主机A、B所在组为例,其它组的操作参考主机A、B所在组的操作。

(1)主机A启动协议编辑器。

(2)在主机A上,编辑IPv6 DNS反向查询请求数据包:MAC层:源MAC:主机A的MAC地址目的MAC:服务器的MAC地址协议类型:IPv6协议IPv6层:源IP:主机A的链路本地地址目的IP:服务器的链路本地地址有效载荷长度:97下一个报头:17跳限制:64UDP层:源端口:1026目的端口:53有效载荷长度:97校验和:(填完DNS层后再填写该字段值)使用手工计算方法(或自动计算方法)计算后填入DNS层:标识:19404标志:0100问题记录数:1应答记录数:0授权记录数:0附加记录数:0添加问题记录信息:域名循环体:点击右边按钮[B],追加块。

按格式要求填写服务器反向域域名(IPv6地址的逆向表示.ip6.int)。

服务器站点本地地址为:fec0::1:200:a:b:c,则它的反向域为c.0.0.0.b.0.0.0.a.0.0.0.0.0.2.0.1.0.0.0.0.0.0.0.0.0.0.0.0.c.e.f.ip6.int.。

这需要追加34个块,其中最后一个块“长度”字段为0。

其它数据按照格式填写,例如:在第一块的“长度”字段中输入1,“域标记”输入c,依次类推。

“域标记”输入值的长度由“长度”字段控制。

如图4-2所示:图4-2 添加问题记录信息查询类型:255查询类别:1(3)主机B启动协议分析器并开始捕获数据。

(4)发送主机A编辑好的数据包(发送次数为1)。

(5)主机B停止数据捕获,分析所捕获的数据:进入“DNS会话”,察看OK报文;●在该报文中,找出表示服务器域名的字段________,表示服务器上层域名的字段_______。

由以上步骤的操作及实验结果,说明IPv6 DNS反向查询的过程。

3、IPV6应用层实验1)访问Web服务器各主机打开协议分析器,进入相应的网络结构并验证网络拓扑的正确性,如果通过拓扑验证,关闭协议分析器继续进行实验,如果没有通过拓扑验证,请检查网络连接。

本练习每台主机为一组。

现仅以主机A所在组为例,其它组的操作参考主机A所在组的操作。

如果没有配置DNS服务器,请配置。

(1)启动协议分析器捕获数据并设置过滤条件(提取HTTP协议且按本机过滤)。

(2)使用IE(6.0以上版本)访问Web服务器(lab6)。

(3)停止数据捕获,并分析捕获的数据:●察看“http会话”中,建立TCP连接、数据传输、释放TCP连接的过程。

●试描述使用http协议通信时,数据在协议栈传输的过程。

2)访问FTP服务器本练习每台主机为一组。

现仅以主机A所在组为例,其它组的操作参考主机A所在组的操作。

注:实验中用到的用户名等信息① <CRLF>是回车换行。

②用户名、密码相同,生成规则是:groupx_y(x是组索引,y是主机索引。

eg 第一组的主机C使用的文件名为:group1_3)。

③文件名的生成规则是:filex_y(x是组索引,y是主机索引。

eg 第一组的主机C使用的文件名为:file1_c)。

(1)启动协议分析器捕获数据并设置过滤条件(提取TCP协议且按本机过滤)。

(2)使用TCP连接工具,访问FTP服务器。

①运行“TCP工具”应用程序(实验平台工具栏中的TCP工具)。

②对TCP工具进行设置:类型选择客户端、地址为fec0::1:200:a:b:c、端口为21,如图4-3所示,点击[连接]按钮,进入FTP命令交互窗口(记为w_cmd)。

图4-3 使用TCP连接工具访问FTP服务器③w_cmd的发送窗口:user 用户名<CRLF> 点击“发送”;(用户信息)●服务器回复的信息________________________________________。

④w_cmd的发送窗口:pass 密码<CRLF> 点击“发送”;(口令)●服务器回复的信息________________________________________。

⑤w_cmd的发送窗口:eprt |2|本机站点本地地址|5001|<CRLF> 点击“发送”(如果5001端口被占用,请选择一个其它有效端口);●服务器回复的信息________________________________________。

●解释一下eprt的格式,及该命令的用途。

● FTP服务器是使用什么方式创建数据连接的?⑥运行“TCP工具-IPv6”应用程序,对TCP工具进行设置:类型选择服务器、端口为5001,如图4-4所示,点击[创建]按钮,进入正在侦听状态。

图4-4 正在侦听状态⑦w_cmd的发送窗口:stor 文件名<CRLF> 点击“发送”;(存储文件)●服务器回复的信息__________________________________________。
