水性聚氨酯的制法
水性聚氨酯及其改性方法
水性聚氨酯及其改性方法水性聚氨酯（Waterborne Polyurethane，WPU）是一种以水为分散介质的聚氨酯树脂。
相比于传统的有机溶剂型聚氨酯树脂，水性聚氨酯具有环保、无毒、低挥发性、易操作以及涂膜性能优良等特点。
因此，在目前的涂料、胶黏剂、纺织品等领域得到了广泛的应用。
水性聚氨酯的制备方法主要有两种：溶剂法和水分散法。
溶剂法是先将聚合物和有机溶剂混合，然后加入异氰酸酯单体进行反应，最后除去有机溶剂得到产品。
溶剂法制备的水性聚氨酯具有分散性好、颗粒细、粘度低等特点。
而水分散法是利用乳化剂或分散剂使聚合过程发生在水中，再通过蒸发水分形成聚氨酯分散体，最后通过过滤去除杂质得到产品。
水分散法制备的水性聚氨酯无需有机溶剂，更加环保。
1.交联改性：通过引入交联剂，如多异氰酸酯、多醇等，使聚氨酯形成三维网络结构，增强其耐磨性、耐化学品性、耐温性等性能。
2.聚合物分散法：将其他合成树脂或聚合物分散到水性聚氨酯中，形成复合体系，提高涂膜的性能，如增强耐候性、耐刮擦性、硬度等。
3.功能性改性：在水性聚氨酯体系中引入改性剂，如改善流平性和润湿性的表面活性剂、增强抗静电的导电剂等，以增强涂膜的特殊性能。
4.纳米增强：通过引入纳米颗粒，如氧化锌、氧化硅等，以增加涂层的硬度和耐用性。
5.共聚改性：将其他具有特殊功能的单体引入水的聚氨酯反应体系中，并进行聚合，以获得具有特殊性能的共聚物。
综上所述，水性聚氨酯作为一种环保、优良性能的树脂，广泛应用于各个领域。
通过不同的改性方法，可以进一步提高水性聚氨酯的性能，满足不同应用领域的需求。
随着技术的进步，水性聚氨酯的制备方法和改性方法也将不断创新和发展。
一种无助溶剂水性聚氨酯的制备方法与流程

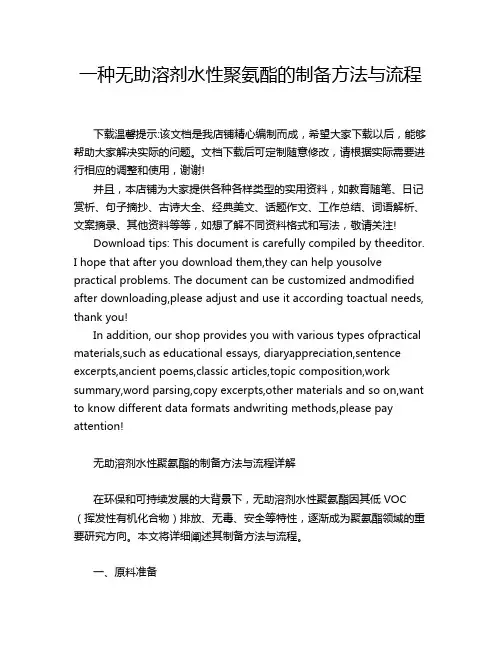

一种无助溶剂水性聚氨酯的制备方法与流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor.I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!无助溶剂水性聚氨酯的制备方法与流程详解在环保和可持续发展的大背景下，无助溶剂水性聚氨酯因其低VOC （挥发性有机化合物）排放、无毒、安全等特性，逐渐成为聚氨酯领域的重要研究方向。
水性聚氨酯的制备及改性方法

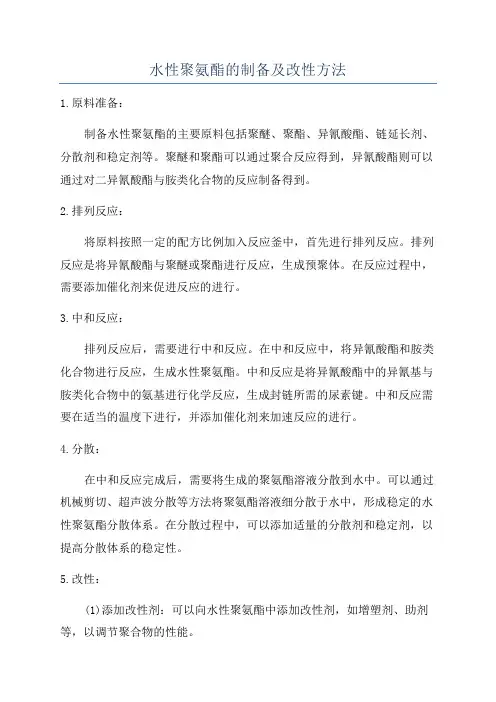

水性聚氨酯的制备及改性方法1.原料准备：制备水性聚氨酯的主要原料包括聚醚、聚酯、异氰酸酯、链延长剂、分散剂和稳定剂等。
聚醚和聚酯可以通过聚合反应得到，异氰酸酯则可以通过对二异氰酸酯与胺类化合物的反应制备得到。
2.排列反应：将原料按照一定的配方比例加入反应釜中，首先进行排列反应。
排列反应是将异氰酸酯与聚醚或聚酯进行反应，生成预聚体。
在反应过程中，需要添加催化剂来促进反应的进行。
3.中和反应：排列反应后，需要进行中和反应。
在中和反应中，将异氰酸酯和胺类化合物进行反应，生成水性聚氨酯。
中和反应是将异氰酸酯中的异氰基与胺类化合物中的氨基进行化学反应，生成封链所需的尿素键。
中和反应需要在适当的温度下进行，并添加催化剂来加速反应的进行。
4.分散：在中和反应完成后，需要将生成的聚氨酯溶液分散到水中。
可以通过机械剪切、超声波分散等方法将聚氨酯溶液细分散于水中，形成稳定的水性聚氨酯分散体系。
在分散过程中，可以添加适量的分散剂和稳定剂，以提高分散体系的稳定性。
5.改性：(1)添加改性剂：可以向水性聚氨酯中添加改性剂，如增塑剂、助剂等，以调节聚合物的性能。
(2)添加交联剂：可以向水性聚氨酯中添加交联剂，如异氰酸酯交联剂、聚醚二异氰酸酯交联剂等，以提高聚合物的耐磨性和耐化学性。
(3)添加填充剂：可以向水性聚氨酯中添加填充剂，如无机填料、有机填料等，以改善聚合物的机械性能和耐热性能。
(4)进行交联反应：可以通过热固化或紫外固化等方法对水性聚氨酯进行交联反应，以提高聚合物的耐磨性和耐化学性。
6.应用：改性后的水性聚氨酯可用于涂料、胶黏剂、纺织品、皮革等领域。
在涂料领域，水性聚氨酯因其环保性能和优良的耐化学性能，逐渐取代传统的有机溶剂型聚氨酯涂料。
在胶黏剂领域，水性聚氨酯因其良好的粘接性能和耐候性，被广泛应用于胶水、胶带等产品中。
总之，水性聚氨酯的制备和改性方法主要包括原料准备、排列反应、中和反应、分散和改性等步骤。
通过选择合适的原料和改性方法，可以获得具有良好性能的水性聚氨酯产品，满足不同领域的应用需求。
水性聚氨酯合成、改性及应用前景
水性聚氨酯合成、改性及应用前景摘要：随着水性聚氨酯合成与改性工艺的不断进步，水性聚氨酯的应用也得到了极大地提升，反过来由于水性聚氨酯涂料的优异性能以及其极好的应用前景近些年来有关于水性聚氨酯的合成与改性研究也是如火如荼。
本文主要介绍了水性聚氨酯涂料的合成方法，综述了水性聚氨酯的改性方法，包括丙烯酸酯改性、环氧树脂改性、有机硅改性、纳米材料改性和复合改性，并对水性聚氨酯涂料的发展进行了展望。
关键字：水性聚氨酯；合成；改性；丙烯酸酯；有机硅。
水性聚氨酯是以水代替有机溶剂作为分散介质的新型聚氨酯体系，也称水分散聚氨酯、水系聚氨酯或水基聚氨酯。
水性聚氨酯以水为溶剂，无污染、安全可靠、机械性能优良、相容性好、易于改性等优点。
水性聚氨酯可广泛应用于涂料、胶粘剂、织物涂层与整理剂、皮革涂饰剂、纸张表面处理剂和纤维表面处理剂。
水性聚氨酯虽然具有很多优良的性能，但是仍然有许多不足之处。
如耐水性差、耐溶剂性不良、硬度低、表面光泽差等缺点，由于水性聚氨酯的这些缺点，我们需要对其进行改性，目前常见的改性方法有丙烯酸酯改性、环氧树脂改性、有机硅改性、纳米材料改性和复合改性等，本文将对水性聚氨酯的合成与改性进行阐述。
一、水性聚氨酯的合成水性聚氨酯的制备可采用外乳化法和自乳化法。
目前水性聚氨酯的制备和研究主要以自乳化法为主。
自乳化型水性聚氨酯的常规合成工艺包括溶剂法(丙酮法)、预聚体法、熔融分散法、酮亚胺等。
丙酮法是先制得含端基的高粘度预聚体，加入丙酮、丁酮或四氢呋喃等低沸点、与水互溶、易于回收的溶剂，以降低粘度，增加分散性，同时充当油性基和水性基的媒介。
反应过程可根据情况来确定加入溶剂的量，然后用亲水单体进行扩链，在高速搅拌下加入水中，通过强力剪切作用使之分散于水中，乳化后减压蒸馏回收溶剂，即可制得PU 水分散体系。
反应的整个过程中，关键的是加入丙酮等溶剂以达到降低体系粘度的目的。
由于丙酮对PU 的合成反应表现为惰性，与水可混溶且沸点低，因此在此法中多用丙酮作溶剂，故名“丙酮法”。
水性聚氨酯的合成
水性聚氨酯树脂和其他树脂一样, 其最终制品的性能是由内部结构决定的。
阳离子型水性聚氨酯是将叔胺官能团引入到聚氨酯的大分子中而制得的。
通常用含叔胺基的二醇作扩链剂, 用烷基化剂或合适的酸进行季铵化而得到离子基团。
和普通的聚氨酯一样可用不同种类的多元醇、不同结构的二异氰酸酯、不同类型的扩链剂、不同类型的中和剂和采用不同的合成方法进行合成。
阳离子型水性聚氨酯的骨架上带有阳离子基团, 这就使其具有了一些独特的性能, 在皮革、涂料、胶粘剂、纺织和造纸等领域有着较好的应用。
此外, 阳离子水性聚氨酯对水的硬度不敏感, 且可以在酸性条件下使用。
因此, 开发出性能优异的阳离子水性聚氨酯, 其市场前景非常广阔。
1 阳离子水性聚氨酯的合成 1.1 合成机理合成阳离子水性聚氨酯时, 一般通过两种途径引入阳离子。
一是用卤素元素化合物引入阳离子,该机理先将聚醚或者聚酯二醇与二异氰酸酯制成预聚体, 加入溶剂降低粘度后, 加入卤素元素化合物( 如2,3-二溴丁二酸) 扩链, 然后再加入溶剂降低粘度, 加入三乙胺季铵化, 搅拌离子化, 将离子化后的PU 分散到水中, 高速剪切乳化, 最后蒸除溶剂。
该机理的季铵化是SN2(亲核取代反应) 二是用叔胺化合物引入阳离子, 该机理首先将聚醚或者聚酯二醇与二异氰酸酯制成预聚体, 加入溶剂降低粘度后, 用叔胺化合物( 如N- 甲基二乙醇胺) 扩链, 再加入溶剂降低粘度, 然后加入离子化试剂如乙酸, 搅拌离子化。
将离子化后的PU 分散到水中, 高速剪切乳化, 最后蒸除溶剂。
该机理的季铵化是酸碱中和。
1.2 合成方法阳离子水性聚氨酯的合成与阴离子水性聚氨酯的合成最大的不同就是阳离子水性聚氨酯需加酸成盐, 因此一般不在水中用胺扩链, 所以阳离子水性聚氨酯一般不用阴离子水性聚氨酯常用的预聚体混合法。
从国内外近年来的研究来看, 阳离子水性聚氨酯的合成主要有熔融法和丙酮法。
熔融法是无溶剂制备水性聚氨酯的重要方法。
水性聚氨酯制备工艺流程

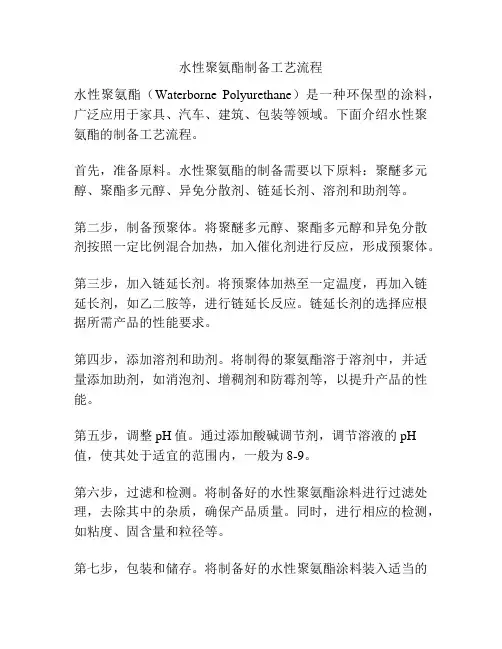

水性聚氨酯制备工艺流程
水性聚氨酯（Waterborne Polyurethane）是一种环保型的涂料，广泛应用于家具、汽车、建筑、包装等领域。
下面介绍水性聚氨酯的制备工艺流程。
首先，准备原料。
水性聚氨酯的制备需要以下原料：聚醚多元醇、聚酯多元醇、异免分散剂、链延长剂、溶剂和助剂等。
第二步，制备预聚体。
将聚醚多元醇、聚酯多元醇和异免分散剂按照一定比例混合加热，加入催化剂进行反应，形成预聚体。
第三步，加入链延长剂。
将预聚体加热至一定温度，再加入链延长剂，如乙二胺等，进行链延长反应。
链延长剂的选择应根据所需产品的性能要求。
第四步，添加溶剂和助剂。
将制得的聚氨酯溶于溶剂中，并适量添加助剂，如消泡剂、增稠剂和防霉剂等，以提升产品的性能。
第五步，调整pH值。
通过添加酸碱调节剂，调节溶液的pH 值，使其处于适宜的范围内，一般为8-9。
第六步，过滤和检测。
将制备好的水性聚氨酯涂料进行过滤处理，去除其中的杂质，确保产品质量。
同时，进行相应的检测，如粘度、固含量和粒径等。
第七步，包装和储存。
将制备好的水性聚氨酯涂料装入适当的
容器中，密封保存。
在储存过程中，应避免阳光直射和高温环境，以防止涂料的质量受到影响。
总结起来，水性聚氨酯的制备工艺流程包括原料准备、制备预聚体、加入链延长剂、添加溶剂和助剂、调整pH值、过滤和检测、包装和储存等步骤。
在制备过程中，需要注意控制各个环节的条件，保证产品的质量和性能。
交联型-聚合型水性聚氨酯的制备及性能研究
交联型-聚合型水性聚氨酯的制备及性能研究交联型/聚合型水性聚氨酯的制备及性能研究1.引言水性聚氨酯 (Waterborne Polyurethane，简称：WPU) 是一种在环境友好的水相体系中进行合成的聚合物，受到了广泛的关注和研究。
其优异的性能使其在涂料、胶粘剂、纤维等领域具有良好的应用前景。
通过交联和聚合两种不同的方法制备交联型/聚合型水性聚氨酯，可以进一步改善其性能，提高其在各个领域的应用能力。
2.制备方法2.1 交联型水性聚氨酯的制备方法交联型水性聚氨酯的制备主要通过聚合反应中引入交联剂来实现。
常用的交联剂有异氰酸酯类、聚醚二醇等。
例如，将异氰酸酯与聚醚二醇等在适当条件下进行反应，经过调整反应条件（如配比、分子量等），可制备出具有不同交联程度的交联型水性聚氨酯。
2.2 聚合型水性聚氨酯的制备方法聚合型水性聚氨酯的制备主要通过聚合反应中引入交联剂来实现。
常用的交联剂有丙烯酸、甲基丙烯酸等。
例如，将丙烯酸与甲基丙烯酸等在适当条件下进行反应，经过调整反应条件（如配比、反应时间等），可制备出具有不同聚合度的聚合型水性聚氨酯。
3.性能研究3.1 交联型水性聚氨酯的性能研究交联型水性聚氨酯具有良好的耐温性、耐化学品性、耐磨性等优点。
通过改变交联剂的种类和用量，可以进一步调控交联度，从而改变其力学性能。
例如，引入聚醚二醇作为交联剂，可以使交联型水性聚氨酯具有较好的柔韧性和弹性；而引入异氰酸酯类作为交联剂，则可以增加其硬度和耐磨性。
3.2 聚合型水性聚氨酯的性能研究聚合型水性聚氨酯具有较好的附着力、耐候性、溶剂稳定性等性能。
通过改变不同交联剂的种类和比例，可以调控其固化速度和交联度，从而影响其性能。
例如，引入丙烯酸作为交联剂，可以使聚合型水性聚氨酯具有较好的耐候性和耐臭氧性；而引入甲基丙烯酸作为交联剂，则可以提高其耐溶剂性。
4.应用前景交联型/聚合型水性聚氨酯具有良好的环境友好性、可持续性和应用性能，广泛应用于涂料、胶粘剂、纤维等领域。
水性聚氨酯的制备及改性方法
聚氨基甲酸酯（polyurethane），简称聚氨酯（PU），是分子结构中含有重复氨基甲酸酯（-NHCOO-）结构的高分子材料的总称。
聚氨酯一般由二异氰酸酯和二元醇或多元醇为基本原料经加聚反应而成，根据原料的官能团数不同，可制成线形或体形结构的聚合物，其性能也有差异。
聚氨酯具有良好的力学性能、粘结性能及耐磨性等，在各领域得到了广发应用。
由于溶剂型聚氨酯的溶剂为有机物，具有挥发性，不仅污染环境，而且对人体有害。
在人们日益重视环境保护的今天以及环保法规的确立，溶剂型涂料中的有机化合物的排放量受到了严格的控制，因此，开发污染小的水性涂料已成为研究的主要方向。
水性聚氨酯（WPU）具有优异的物理机械性能，其不含或含有少量可挥发性有机物，生产施工安全，对环境及人体基本无害，符合环保要求。
其生产方法分为外乳化法和内乳化法，外乳化法又称强制乳化法，由使用这种方法得到的乳液稳定性较差，所以使用较少。
目前使用较多的是内乳化法，也称自乳化法，即在聚氨酯分子链上引入一些亲水性基团，使聚氨酯分子具有一定的亲水性，然后在高速分散下，凭借这些亲水基团使其自发地分散于水中，从而得到WPU。
然而，亲水基团的引入在提高聚氨酯亲水性的同时却降低了它的耐水性和拒油性。
为了改善其耐水性和拒油性，通常是将强疏水性链段引入聚氨酯结构之中。
有机硅、有机氟由于其表面能低和热稳定性好受到人们的重视，已经得到了广泛应用。
同时利用纳米材料来提高涂膜的光学、热学和力学性能。
纳米改性WPU 完美地结合了无机物的刚性、尺寸稳定性、热稳定性及WPU的韧性、易加工性，纳米改性WPU为涂料向高性能化和多功能化提供了崭新的手段和途径，是最有前途的现代涂料研究品种之一。
[1]1.2 水性聚氨酯的基本特征及发展历史1937年德国的Otto Bayer博士首次将异氰酸酯用于聚氨酯的合成。
直到1943年德国科学家Schlack在乳化剂或保护胶体存在的情况下，将二异氰酸酯在水中乳化并在强烈搅拌下加入二胺，首次成功制备了水性聚氨酯。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
水性聚氨酯的制法
资料来源：
1、溶液法（亦称丙酮法）
把端异氰酸基预聚体溶于低沸点能与水互溶的溶剂中（丙酮最常用，因此此方法亦称丙酮法），与亲水性官能基的化合物反应，生成聚氨酯离聚物，加水搅拌实现相转移，蒸馏法回收丙酮，得水性聚氨酯乳液。
此法是目前最常用、最重要的方法，步骤复便且重现性好。
几乎所有的线型聚氨酯都可以用此法植入离子体，再分散于水相中成为水分散液。
其分散液粒径为0.03~0.5μm，粒度可变范围较广，可为不透明或半透明或乳白色热塑性聚氨酯乳液。
2、预聚体分散法
此过程不需要大量溶剂，避免了回收溶剂的麻烦，同时也符合低VOC和无VOC未来环保要求的趋势。
此工艺过程的第一步也是先合成端-NCO基预聚体，再植入离子基，使成为离子性齐聚物，加水并强烈搅拌，此间，聚氨酯预聚体形成水分散液和端-NCO基与水进行的扩链反应同时发生。
加入二元胺作扩链剂可以减少-NCO与水反应的几率，最终生成聚氨酯-脲水分散液。
此法较丙酮法简单，无须溶剂回收工序，节能，但产品性能稍差于丙酮法。
通常是把预聚体在强烈搅拌下加入水中分散，如果-NCO活性较低或者使用高剪切力混合分散装置也可以反加料分散，即把水加入预聚体中。
此法制得乳液粒径为0.1~0.5μm，且可制得具有不同交联度的聚氨酯乳液。
3、熔融分散法
将聚酯或聚醚二醇、叔胺和异氰酸酯在熔融状态下制备预聚体，用过量尿素终止使生成亲水性的双缩二脲离聚物，再将其在甲醛水溶液中分散，使发生羟甲基化反应，生成羟甲基双缩二脲聚氨酯齐聚物，用水稀释即可得聚氨酯双脲乳液。
实际上是在低pH值情况下，分散相之间的缩聚反应从而达到扩链和交联的目的。
此法反应较易控制，不需溶剂，同时也不要求高效混合装置，可制成粒径为0.03~10μm之间的分散胶粒，分散液稳定，适宜大规模工业化生产，能制备委员长中交联度的聚氨酯乳液。
此外，水性聚氨酯的制备方法还有酮亚胺法（Ketimine）、酮吖嗪法（Ketazine）。
此两种方法分别用酮亚胺（酮与二胺的缩合物）和酮吖嗪（酮和肼的缩合物）作潜扩链剂，在一般条
件下它们不会与异氰酸酯反应，一旦遇水后便开始水解反应，其水解产物除了酮以外，分别为二胺和肼，而水解速度远远快于异氰酸酯与水的反应，其水解历程如下式所示：此过程中，水解反应产物二胺和肼充当分散于水中预聚体的扩散剂，扩链反应与水分散几乎同步进行，直到水加入出现相转移现象时方止。
本法须使用溶剂和分散装置，可制得粒径为0.03~1μm的分散液。
端异氰酯预聚体在乳化剂作用下，使用高剪切力搅拌装置，强行分散，同时使用二胺作扩链剂也能制得聚氨酯乳液。
为了降低预聚体粘度可适当加些溶剂，此法获得的乳液粒径大，约为0.7~3μm，稳定性差，易发生相分离并产生凝胶，成膜性能差，成膜需加热到100℃以上方能获得一定强度。
