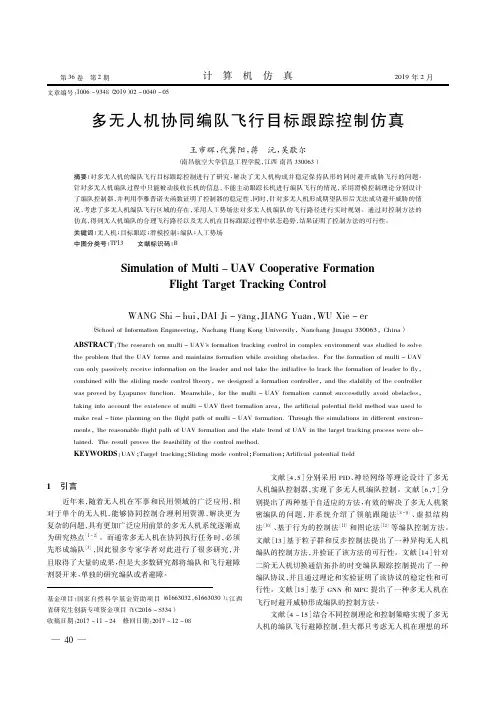

多无人机协同编队飞行目标跟踪控制仿真

ABSTRACT： The research on multi － UAV's formation tracking control in complex environment was studied to solve the problem that the UAV forms and maintains formation while avoiding obstacles． For the formation of multi － UAV can only passively receive information on the leader and not take the initiative to track the formation of leader to fly， combined with the sliding mode control theory，we designed a formation controller，and the stability of the controller was proved by Lyapunov function． Meanwhile，for the multi － UAV formation cannot successfully avoid obstacles， taking into account the existence of multi － UAV fleet formation area，the artificial potential field method was used to make real － time planning on the flight path of multi － UAV formation． Through the simulations in different environments，the reasonable flight path of UAV formation and the state trend of UAV in the target tracking process were obtained． The result proves the feasibility of the control method． KEYWORDS： UAV； Target tracking； Sliding mode control； Formation； Artificial potential field

无人机飞行控制算法设计与仿真分析

无人机飞行控制算法设计与仿真分析近年来，随着无人机技术的不断发展和应用需求的增长，无人机飞行控制算法的设计与仿真分析成为了一个热门的研究领域。

本文将深入探讨无人机飞行控制算法的设计原理和仿真分析方法。

无人机的飞行控制算法是指通过计算机对无人机进行精确的控制，使其能够稳定、准确地执行特定的飞行任务。

飞行控制算法的设计主要包括姿态控制、航迹控制和高度控制等方面。

其中，姿态控制是无人机最基本的控制方式，它以无人机的姿态为基准，通过引导飞行器的前后左右、上下运动来实现机体的平稳飞行。

航迹控制则是无人机在飞行过程中按照预定的路径进行规划和执行，通过不断优化路径规划算法来达到更高的飞行效率。

高度控制则是指在飞行过程中对无人机的高度进行精确控制，保持其稳定飞行在特定的高度。

设计一个高效、稳定的无人机飞行控制算法是一个复杂的工程问题。

首先，需要了解无人机的基本飞行原理和飞行动力学模型，以便于根据其特性进行合理的控制。

其次，需要选择合适的控制策略，常用的控制策略包括PID控制、模糊控制和自适应控制等。

PID控制是一种常用的控制方法，通过调节比例、积分和微分参数来实现对飞行器稳定性的控制。

模糊控制则是一种基于模糊推理的自适应控制算法，通过模糊规则库将模糊输入映射成模糊输出，从而实现对飞行器的控制。

自适应控制则是一种根据飞行器的动态变化自动调整控制策略的方法，通过对飞行器状态进行实时监测和分析，自动调整控制参数，从而实现对飞行器的精确控制。

在设计好无人机飞行控制算法后，需要进行仿真分析来验证该算法的有效性和性能。

仿真分析可以将设计的算法应用到虚拟的飞行场景中进行模拟，通过对飞行器的各项指标进行评估，来判断控制算法的稳定性和性能是否达到要求。

常用的仿真软件有MATLAB、Simulink、ROS等，通过建立适当的数学模型，并结合算法设计和控制策略，进行飞行场景的模拟和性能评估。

除了仿真分析，实际的物理试验也是验证无人机飞行控制算法有效性的重要手段。

无人机编队飞行一致性问题仿真

摘要摘要这些年来，随着自动化技术，无线通信技术的发展以及无人机越来越广泛的应用，在航天航空领域，多无人机编队控制是人们的研究热点。

无人机编队问题隶属于多智能体协调控制问题，它的应用很广泛，而单个无人机的应用总是有限的，为了完成更多任务，可以使无人机与无人机之间组成编队，能够通过个体之间的交互进行区域的信息交流来使整体呈现有规则的行动。

所以，凭借无人机编队在空间的分布性，协同执行任务时的并行性以及比较强的容错能力，无人机编队飞行一致性问题值得我们去研究并仿真。

本课题以中等数量的无人机编队为研究对象，基于多智能体一致性研究方法和编队控制理论来研究无人机编队飞行一致性问题。

用到的知识包括一致性理论，编队控制理论，图论以及矩阵论。

首先研究无领航者无人机编队飞行一致性问题，并在解决并仿真该问题以后分析具有领航者无人机编队飞行状态达到一致所满足的条件，并对无人机编队飞行一致性算法进行仿真验证。

关键词：无人机一致性理论编队控制ABSTRACTOver the years, with the automation technology, wireless communication technology and the development of unmanned aerial vehicles more widely used in the aerospace field, multi-UAV formation control people's research focus. UAV formation problem belongs to multi-agent coordination and control issues, ideological coordination between multi-agent control is the result of people's animal and plant populations observed in nature to explore. UAV very broad application, and the application of a single drone is always limited, in order to get more done, you can make between the UAV and UAV fleet composition can be performed by the area of interaction between the individual information AC to make the whole show regular action. So, with the UAV formation distributed in space, the cooperative parallelism and relatively strong fault tolerance to perform a task, the UAV formation flight consistency worthy of our study and emulation.The problem with a moderate number of UAV formation for the study, based on multi-agent methodology and consistency of control theory to study the formation of UAV formation flight consistency. Used knowledge includes theoretical consistency, formation control theory, graph theory and matrix theory. Firstly no leader UAV formation flight consistency and resolve the problem later analysis and simulation with a leader UAV formation flight to reach agreement satisfied the conditions and flight consistency algorithm performed UAV formation simulation.Keywords：UAV Consistency Theory Formation Control目录目录摘要 (1)第一章绪论 (1)1.1 本课题的研究背景以及意义 (1)1.2 研究现状以及发展方向 (2)1.2.1 无人机的编队技术 (2)1.2.2一致性理论的研究 (5)1.2.3一致性在编队控制中的应用 (6)第二章预备知识 (9)2.1图论 (9)2.2 矩阵 (10)2.3一致性理论算法 (12)第三章无领航者无人机编队飞行一致性算法 (13)3.1 问题描述 (13)3.2 模型描述及证明 (13)3.3 实例仿真及分析 (18)第四章有领航者无人机编队飞行一致性算法 (21)4.1 问题描述及模型构建 (21)４.２连续时间协议及证明 (22)4.3 实例仿真及分析 (25)第五章总结与展望 (31)5.1 本文总结 (31)5.2 未来展望 (32)致谢 (33)参考文献 (35)第一章绪论1.1 本课题的研究背景以及意义这些年来，随着自动化技术，无线通信技术的发展以及无人机越来越广泛的应用，在航天航空领域，多无人机编队控制是人们的研究热点。

四旋翼无人机一致性编队飞行控制方法

四旋翼无人机一致性编队飞行控制方法作者：陈杰敏吴发林耿澄浩徐珊来源：《航空兵器》2017年第06期摘要：四旋翼无人机在民用及军用领域都发挥着越来越重要的作用。

为了完成某些特定任务，需要由多架四旋翼组成的编队保持适当队形飞行。

与单架四旋翼执行任务相比，四旋翼编队具有能增加任务成功率、提高整体抗干扰性能、扩大监控范围等优点。

本文基于主从式编队结构，结合信息拓扑理论，把四旋翼编队描述为二阶一致性系统，设计编队控制器来实现四旋翼编队的稳定飞行。

主机和从机均采用PID控制，主机跟踪预设轨迹，从机跟踪编队控制器计算出的轨迹跟踪指令。

最后通过仿真分析了控制算法对四旋翼编队队形生成及队形保持的控制效果。

关键词：四旋翼无人机；编队飞行；信息拓扑理论；一致性理论；主从式编队中图分类号： V249.1 文献标识码： A 文章编号： 1673-5048（2017）06-0025-07[SQ0]0 引言四旋翼无人机（以下简称四旋翼）是一种有四个螺旋桨且螺旋桨分别呈十字交叉型的飞行器。

在过去的数十年中，传感器及电子元器件的微型化、低廉化推动了四旋翼的快速发展。

四旋翼在军事领域可用于巡逻侦察、定点攻击等方面，在民用领域可用于遥感测绘、农业植保、通信中继、航拍航测、短途运输等方面，具有广泛的应用前景和实际用途，成为商业公司和科研单位的研究热点[1]。

随着无线传感网络等技术的创新应用，由多架无人机组成的编队在民用及军事等方面都展现出越来越广泛的用途，如能进行空中集群表演、组建军事通信网络、构建网络化军事打击编队等。

无人机编队飞行，是指在三维空间中，多架无人机按照一定的队形进行排列，使其在飞行过程中保持队形不变或者相对位置在一定范围内变动，并能根据外部情况和任务需求进行动态调整，以保持编队的协同一致性。

无人机编队飞行控制方式主要有主从法[2]、虚拟结构法[3-4]、行为控制法[5-6]等。

主从法结构中，其中一个飞行器被指定为主机，其余飞行器则被指定为从机。

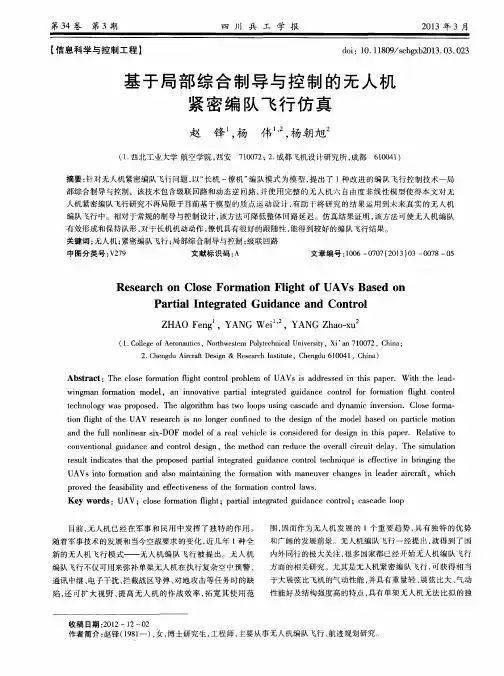

基于局部综合制导与控制的无人机紧密编队飞行仿真
