电压互感器试验原理(DOC)
电压互感器三倍频感应耐压试验详解
电压互感器三倍频感应耐压试验详解目录一、前言 (2)1.1 试验目的 (2)1.2 试验意义 (3)1.3 试验设备简介 (4)二、试验原理 (6)2.1 电压互感器工作原理 (6)2.2 三倍频感应耐压试验原理 (7)2.3 试验设备工作原理 (8)三、试验设备 (10)3.1 试验变压器 (11)3.2 控制系统 (13)3.3 保护装置 (14)3.4 试验接线方法 (15)四、试验步骤 (16)4.1 试验前的准备工作 (17)4.2 试验过程 (18)4.3 试验结果分析 (19)4.4 试验注意事项 (20)五、试验结果评估 (21)5.1 试验结果的判断标准 (22)5.2 试验结果的记录与报告 (22)5.3 试验结果的应用 (23)六、安全注意事项 (24)6.1 人员安全 (25)6.2 设备安全 (26)6.3 试验过程中的安全措施 (27)七、试验过程中的问题及处理 (28)7.1 试验过程中的异常情况 (29)7.2 问题的分析与解决 (30)7.3 防范措施 (31)一、前言随着电力系统的不断发展，电压互感器（VT）作为其关键设备之一，在电力传输和分配过程中发挥着越来越重要的作用。
电压互感器是一种专门用于测量高电压的设备，它可以将高电压降低到可以安全测量的水平。
为了确保电压互感器的正常运行和延长其使用寿命，对其进行耐压试验是非常必要的。
在三倍频感应耐压试验中，我们将测试电压互感器在高频下的绝缘性能。
这种试验方法可以有效地模拟电压互感器在实际工作中可能遇到的高频过电压情况，从而检验其绝缘结构的可靠性和稳定性。
通过三倍频感应耐压试验，我们可以及时发现并处理潜在的安全隐患，确保电力系统的安全稳定运行。
1.1 试验目的电压互感器三倍频感应耐压试验是针对电力系统中电压互感器的一种重要检测方法，旨在评估其在实际运行中的绝缘性能和耐压能力。
通过该试验，可以发现电压互感器在设计和制造过程中可能存在的绝缘缺陷，以及在实际运行中可能出现的绝缘老化、疲劳等问题。
电压互感器三倍频感应耐压试验详解
35
66
110
220
3
4
5
8
试验仪器、设备的选择（补偿电感） 由于电压互感器感应耐压试验时呈容性 负荷状态，为减少实验设备容量、避免倍频 谐振，故应根据电压互感器不同电压等级在 其二次绕组或辅助绕组接入补偿电感。补偿 电感的选择原则是在试验频率下，被试电压 互感器仍呈容性。
试验仪器、设备的选择（补偿电感）
为了有目的的选择补偿电感，试验前应对电压互感 器辅助绕组加150Hz电压至额定电压100V，读取电 流 ，确定加压线圈的输入容抗值，然后按经验公式选 择补偿量，使补偿达到预期效果。输入容抗值应按下式 计算，即
u 1 u u d x d X c = * 2 = udxd i k 3 i u d x d u d x d
案例解答
（1）确定高压侧试验电压，根据规程规定试验电压为出厂 试验的80%，即
U x = 9 5 * 8 0 % = 7 6 ( k V )
（2）计算变比K为：
K = ( 3 5 /3 ) / ( 0 . 1 / 3 ) = 6 0 6 . 2
（3）不考虑“容升”时辅助绕组应施加的电压为
U s = 7 6 0 0 0 / 6 0 6 . 2 = 1 2 5 . 4 ( V )
现场试验步骤及要求
（二）试验步骤 （3）接通三相电源，合上电源开关，从零（或接 近与零）开始升压，试验过程中密切观察电流表 和电压表的变化情况，观察电压波形是否平滑。 升压速度在75%试验电压以前可以是任意的， 在75%试验电压开始应以每秒2%试验电压的 速率升压至试验电压，开始计时。 （4）耐压结束后，迅速降压到零（或接近于零）， 然后切断电源。使用放电棒对被试电压互感器放 电，拆除试验接线，试验结束。

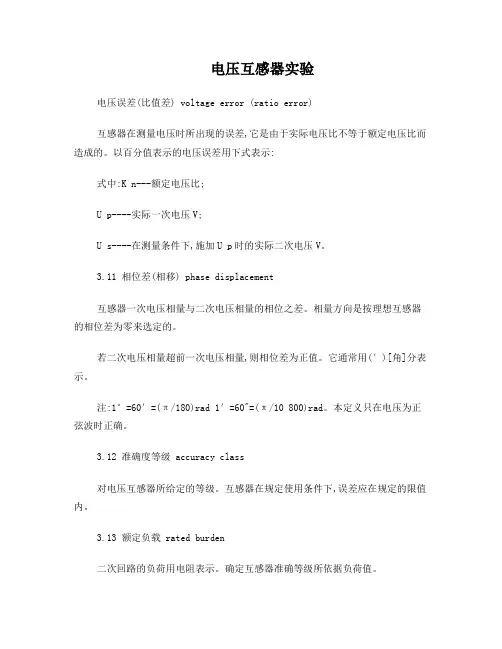

电压互感器实验
电压互感器实验电压误差(比值差) voltage error (ratio error)互感器在测量电压时所出现的误差,它是由于实际电压比不等于额定电压比而造成的。
以百分值表示的电压误差用下式表示:式中:K n---额定电压比;U p----实际一次电压V;U s----在测量条件下,施加U p时的实际二次电压V。
3.11 相位差(相移) phase displacement互感器一次电压相量与二次电压相量的相位之差。
相量方向是按理想互感器的相位差为零来选定的。
若二次电压相量超前一次电压相量,则相位差为正值。
它通常用(′)[角]分表示。
注:1°=60′=(π/180)rad 1′=60"=(π/10 800)rad。
本定义只在电压为正弦波时正确。
3.12 准确度等级 accuracy class对电压互感器所给定的等级。
互感器在规定使用条件下,误差应在规定的限值内。
3.13 额定负载 rated burden二次回路的负荷用电阻表示。
确定互感器准确等级所依据负荷值。
3.14 额定绝缘水平 rated insulation level一组耐受电压值,它表示互感器绝缘所能承受的耐压强度。
3.15 微型电压互感器 miniature voltage transformers一种二次电压为0.1V~10V的电压互感器。
绝缘要求4.3.1.1 一次和二次绕组间的绝缘要求一次绕组与二次绕组间额定工频耐受电压为3kV(方均根值),当指明绝缘要求按Ⅱ类防护绝缘要求时,工频耐受电压为4kV(方均根值)。
4.3.1.2 二次绕组的绝缘要求二次绕组绝缘应能承受额定工频耐受电压3kV(方均根值)。
4.3.1.3 两个二次绕组间的绝缘要求一次绕组间的额定工频耐受电压为3kV(方均根值),当指明绝缘要求按Ⅱ类防护绝缘要求时,工频耐受电压为4kV(方均根值);二次绕组间的额定工频耐受电压为0.5kV(方均根值)。
电压互感器试验方案
电压互感器试验方案1.试验目的：（1）验证电压互感器的技术参数是否符合规定标准；（2）评估电压互感器的准确性和稳定性；（3）检测电压互感器的绝缘和电击保护功能。
2.试验装置：（1）电源：提供标准电压源，电压范围可调；（2）负载电阻：可调负载电阻，用于调整试验电流大小；（3）电压表：用于测量试验电压；（4）绕组可调试验台：用于测试不同变比的电压互感器；（5）数据采集系统：用于记录试验结果。
3.试验步骤：（1）接线：将电压互感器的输入绕组与电源相连接，输出绕组与负载电阻连接，电压表连接在负载电阻两端；（2）变比测量：将电源的电压逐步升高，记录输入输出电压的值，计算变比，并与设备技术参数进行比较；（3）误差测量：将电源的电压调整到标称值，并使负载电阻达到额定电流，记录输入输出电压的值，计算误差，并与设备技术参数进行比较；（4）短路阻抗测量：将电源的电压调整到标称值，并短路电压互感器的输出绕组，测量输入电压和电流，计算短路阻抗的值，并与设备技术参数进行比较；（5）绝缘电阻测量：断开电源，使用绝缘电阻测试仪对电压互感器的绝缘进行测量，记录绝缘电阻的值，并与设备技术参数进行比较；（6）电击保护测量：将电源的电压调整到标称值，使负载电阻达到额定电流，将电击电压施加到电压互感器的绝缘支持结构上，测量电压互感器的电压和电流，并与设备技术参数进行比较。
4.试验记录与分析：（1）记录每次试验的实际参数值，包括输入输出电压、电流、变比、误差、短路阻抗、绝缘电阻等；（2）根据设备技术参数，比较实际参数值与标称值的差异，评估电压互感器的准确性和稳定性；（3）对于与设备技术参数存在较大差异的试验结果，进行原因分析，并采取相应的修正措施。
5.注意事项：（1）在进行试验时，确保实施各项试验的安全措施，防止电击和其他事故；（2）根据试验需要，确保电源的电压和电流稳定，并按需调整电阻负载；（3）确保测量仪器的准确性和可靠性，校准设备并定期维护；（4）根据试验结果，及时采取相应的修正和改进措施，保证电压互感器的性能和可靠性。

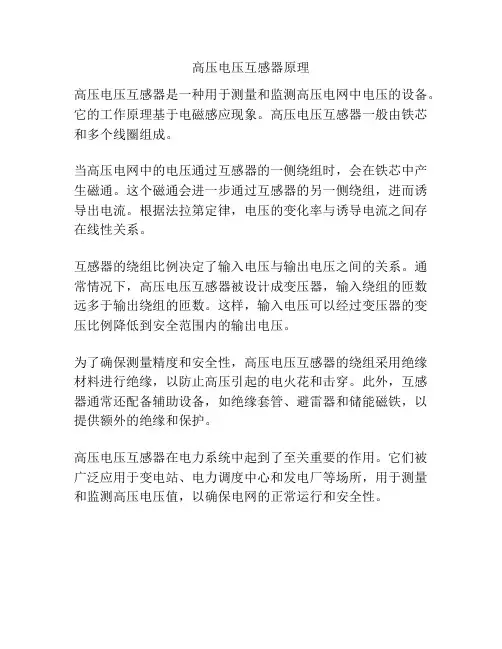

高压电压互感器原理
高压电压互感器原理
高压电压互感器是一种用于测量和监测高压电网中电压的设备。
它的工作原理基于电磁感应现象。
高压电压互感器一般由铁芯和多个线圈组成。
当高压电网中的电压通过互感器的一侧绕组时，会在铁芯中产生磁通。
这个磁通会进一步通过互感器的另一侧绕组，进而诱导出电流。
根据法拉第定律，电压的变化率与诱导电流之间存在线性关系。
互感器的绕组比例决定了输入电压与输出电压之间的关系。
通常情况下，高压电压互感器被设计成变压器，输入绕组的匝数远多于输出绕组的匝数。
这样，输入电压可以经过变压器的变压比例降低到安全范围内的输出电压。
为了确保测量精度和安全性，高压电压互感器的绕组采用绝缘材料进行绝缘，以防止高压引起的电火花和击穿。
此外，互感器通常还配备辅助设备，如绝缘套管、避雷器和储能磁铁，以提供额外的绝缘和保护。
高压电压互感器在电力系统中起到了至关重要的作用。
它们被广泛应用于变电站、电力调度中心和发电厂等场所，用于测量和监测高压电压值，以确保电网的正常运行和安全性。

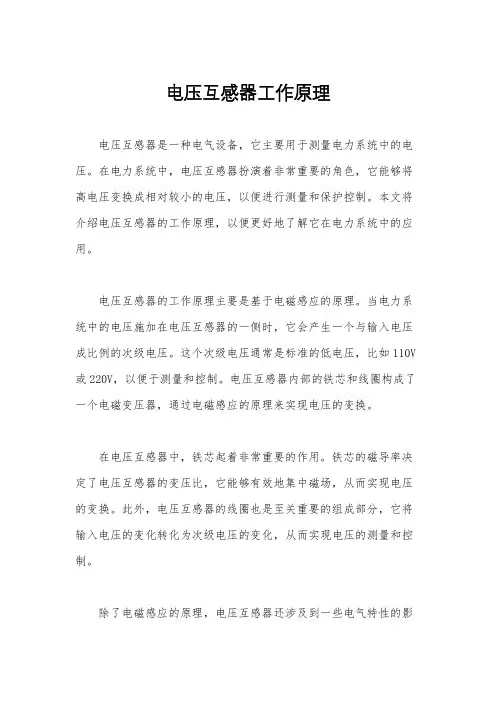

电压互感器工作原理
电压互感器工作原理电压互感器是一种电气设备，它主要用于测量电力系统中的电压。
在电力系统中，电压互感器扮演着非常重要的角色，它能够将高电压变换成相对较小的电压，以便进行测量和保护控制。
本文将介绍电压互感器的工作原理，以便更好地了解它在电力系统中的应用。
电压互感器的工作原理主要是基于电磁感应的原理。
当电力系统中的电压施加在电压互感器的一侧时，它会产生一个与输入电压成比例的次级电压。
这个次级电压通常是标准的低电压，比如110V 或220V，以便于测量和控制。
电压互感器内部的铁芯和线圈构成了一个电磁变压器，通过电磁感应的原理来实现电压的变换。
在电压互感器中，铁芯起着非常重要的作用。
铁芯的磁导率决定了电压互感器的变压比，它能够有效地集中磁场，从而实现电压的变换。
此外，电压互感器的线圈也是至关重要的组成部分，它将输入电压的变化转化为次级电压的变化，从而实现电压的测量和控制。
除了电磁感应的原理，电压互感器还涉及到一些电气特性的影响。
例如，电压互感器的负载和绝缘特性对其工作性能有着重要的影响。
合适的负载能够保证电压互感器的输出稳定，而良好的绝缘则能够保证电压互感器在高压下不会发生击穿和漏电等现象。
在实际应用中，电压互感器通常与电流互感器配合使用，以实现电力系统中的电压和电流的测量和保护控制。
通过测量电压和电流的大小和相位，电力系统可以实现对电能的准确计量和对电力设备的保护控制。
因此，电压互感器在电力系统中具有非常重要的作用。
总之，电压互感器是电力系统中不可或缺的设备，它通过电磁感应的原理实现了电压的变换和测量。
在实际应用中，我们需要充分考虑电压互感器的电气特性，以保证其稳定可靠地工作。
希望通过本文的介绍，读者能够更好地理解电压互感器的工作原理和在电力系统中的重要作用。
电压互感器的试验02
电压互感器的试验1、电压互感器的原理电压互感器是将一次侧的高电压按比例变为适合仪表或继电器使用的额定电压为100V 的变换设备。
1.1电磁式电压互感器电磁式电压互感器的工作原理和变压器相同。
它的特点：1）容量很小，类似一台小容量变压器，但结构上要求有较高的安全系数；2）电压互感器二次绕组所接仪表的电流线圈阻抗很大，正常情况下，电压互感器在近于空载的状态下运行。
1.2电容式电压互感器随着电力系统输电电压的增高，电磁式电压互感器的体积越来越大，成本随之增高，普遍采用电容式电压互感器。
电容式电压互感器的工作原理电容式电压互感器实质上是一个电容分压器，在被测装置的相和地之间接有电容C1和C2，按反比分压，C2上的电压为121112KU C C C U U C =+=电容式电压互感器原理接线图1.3电压互感器运行参数额定变比：电压互感器一、二次绕组电压之比称为电压互感器的额定互感比。
式中 ——等于电网的额定电压，kV ；——额定电压为100V 。
电压互感器误差：1)电压误差为二次电压的测量值U2与额定互感比Ku 的乘积与实际一次电压U1之差，以百分数表示；2)相位差为旋转180︒的二次电压相量-U2与一次电压相量U1之间的夹角δu ，并规定U2超前于U1时相位差为正，反之为负。
电压互感器的误差与二次负载、功率因数和一次电压等运行参数有关。
电容式电压互感器的误差是由空载电流、负载电流以及阻尼器的电流流经互感器绕组产生压降而引起的，其误差由空载误差f0、δ0，负载误差fz 、δz 和阻尼器负载电流产生的误差fd 、δd 等几部分组成，即21N N u U U K =1N U 2N U %100112⨯-=U U U K f u u d z u f f f f ++=0dz u δδδδ++=0电容式电压互感器的误差除受一次电压、二次负荷和功率因数的影响外，还与电源频率有关。
电容式电压互感用于110～500kV中性点直接接地系统。
互感器试验原理及试验方法
互感器试验原理及试验方法互感器试验原理及试验方法主要涉及到电流互感器和电压互感器的试验。
电流互感器的试验原理是基于电磁感应定律进行工作的，与变压器相似。
在正常工作状态下，一、二次绕组上的压降很小，相当于一个短路状态的变压器，所以铁芯中的磁通也很小。
这时，一、二次绕组的磁势大小相等，方向相反，因此电流互感器一、二次之间的电流比与一、二次绕组的匝数成反比。
当端子的感应电势方向一致时，称为同名端。
如果在同名端通入同方向的直流电流，它们在铁芯中产生的磁通也是同方向的。
对于电流互感器的试验方法，主要有电流测量法和电压测量法。
电流测量法是在电流互感器一次侧输入一个电流，二次侧通过感应一次电流产生的磁通而产生二次电流。
而电压测量法是在电流互感器的二次侧输入一个电压，一次侧通过测量一次的感应电压得到变比。
电压互感器的试验原理与变压器相似，一次绕组（高压绕组）和二次绕组（低压绕组）绕在同一个铁芯上，铁芯中的磁通为Ф。
电压互感器进行励磁特性与励磁曲线试验时，一次绕组、二次绕组及辅助绕组均开路，非加压绕组尾端接地，特别是分级绝缘电压互感器一次绕组尾端更应注意接地，铁芯及外壳接地，二次绕组加压。
至于具体的试验方法，包括试验接线和试验步骤。
在试验前，应对电压互感器进行放电，并将高压侧尾端接地，拆除电压互感器一次、二次所有接线。
加压的开路，非加压绕组尾端、铁芯及外壳接地。
试验前应根据电压互感器最大容量计算出最大允许电流。
在试验过程中，应检查加压的二次绕组尾端不应接地，检查接线无误后提醒监护人注意监护。
合上电源开关，调节调压器缓慢升压，可按相关标准的要求施加试验电压，并读取点试验电压的电流。
读取电流后立即降压，电压降至零后切断电源，将被试品放电接地。
注意在任何试验电压下电流均不能超过最大允许电流。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
第一篇串联谐振原理本篇将和大家讨论串联谐振电源产生的原理，并分析串联谐振现象的一些特征，探索串联谐振现象的一些基本规律，以便在应用中能更自如的使用串联谐振电源产品和分析在试验过程中发生的一些现象。
一、串联谐振的产生：谐振是由R、L、C元件组成的电路在一定条件下发生的一种特殊现象。
首先，我们来分析R、L、C串联电路发生谐振的条件和谐振时电路的特性。
图1所示R、L、C串联电路，在正弦电压U作用下，其复阻抗为：式中电抗X＝Xl—Xc是角频率ω的函数，X随ω变化的情况如图2所示。
当ω从零开始向∞变化时，X从﹣∞向﹢∞变化，在ω＜ωo时、X＜0，电路为容性；在ω＞ωo时，X＞0，电路为感性；在ω＝ωo时图1 图2 此时电路阻抗Z(ωo)＝R为纯电阻。
电压和电流同相，我们将电路此时的工作状态称为谐振。
由于这种谐振发生在R、L、C串联电路中，所以又称为串联谐振。
式1就是串联电路发生谐振的条件。
由此式可求得谐振角频率ωo如下：谐振频率为由此可知，串联电路的谐振频率是由电路自身参数L、C决定的．与外部条件无关，故又称电路的固有频率。
当电源频率一定时，可以调节电路参数L或C，使电路固有频率与电源频率一致而发生谐振；在电路参数一定时，可以改变电源频率使之与电路固有频率一致而发生谐振。
二、串联谐振的品质因数：串联电路谐振时，其电抗X(ωo)＝0，所以电路的复阻抗呈现为一个纯电阻，而且阻抗为最小值。
谐振时，虽然电抗X＝X L—Xc=0，但感抗与容抗均不为零，只是二者相等。
我们称谐振时的感抗或容抗为串联谐振电路的特性阻抗，记为ρ，即（因为）ρ的单位为欧姆，它是一个由电路参数L、C决定的量，与频率无关。
工程上常用特性阻抗与电阻的比值来表征谐振电路的性能，并称此比值为串联电路的品质因数，用Q表示，即Array记住：品质因数又称共振系数，有时简称为Q值。
它是由电路参数R、L、C共同决定的一个无量纲的量。
三、串联谐振时的电压关系谐振时各元件的电压分别为即谐振时电感电压和电容电压有效值相等，均为外施电压的Q倍，但电感电压超前外施电压900，电容电压落后外施电压900，总的电抗电压为0。
而电阻电压和外施电压相等且同相，外施电压全部加在电阻R上，电阻上的电压达到了最大值。
在电路Q值较高时，电感电压和电容电压的数值都将远大于外施电压的值，所以串联谐振又称电压谐振。
四、串联谐振时的能量关系：现在分析谐振时的能量关系。
设谐振时电路电流为则电容电压为电路中的电磁场总能量为由于谐振时有即所以这表明，串联谐振时，电路中电场能量最大恒等于磁场能量的最大值、而电感和电容中储存的电磁能量总和是不随时间变化的常量，且等于电场或磁场能量的最大值。
图3的曲线反映了谐振时电、磁场能量的关系。
当电场能量增加某一数值时，磁场能量必减小同一数值，反之亦然。
这意味着在电容和电感之间，存在着电场能量和磁场能经相互转换的周期性振荡过程。
电磁场能量的交换只在电感和电容元件之间进行．和电路外部没有电磁能量的交换。
电源只向电阻提供能量，故电路呈纯阻性。
图3因为所以这就是说，在外加电压一定时，电磁场总能量与Q2成正比，因此可用提高或降低Q值的办法来增强或削弱电路振荡程度。
由于可知Q值的物理意义：即Q等于谐振时电路中储存的电磁场总能量与电路消耗的平均功率之比乘以ωo，或Q等于谐振时电路中储存的电磁场总能量与电路在一个周期中所消耗的能量之比乘以2π。
电阻R越小，电路消耗的能量(或功率)越小，Q值越大，振荡越激烈。
五、串联谐振的谐振曲线电路中的阻抗(导纳)是随频率的变化而变化的。
在输入信号的有效值保持不变情况下，电路的电压、电流的大小也会随频率的变化而变化。
阻抗(导纳)、电流或电压与频率之间的关系称为它们的频率特性。
在串联谐振电路中．描绘电流、电压与频率关系的曲线称谐振曲线。
先来看复阻抗的频率特性：复阻抗Z的频率特性为电路中电流为即Z（ω）特性曲线电流的谐振曲线电流的相频特性曲线图4从图4各曲线可以看出，在ω＝ωo处，X＝0，此时电路阻抗最小，为Z ＝R；电流最大，为Io＝U S/R，电流与电压同相位；电路处于谐振状态。
ω≠ωo时，Z＞R，I＜Io，Φ≠0，电路处于失谐状态。
ω偏离ωo越远，Z越大，I 越小，Φ越大，失谐越严重。
其中，当ω＜ωo时，电路呈电容性，称为容性失谐；当ω＞ωo时，电路呈电感性，称为感性失谐。
从电流谐振曲线可以看出，在谐振频率及其附近，电路具有较大的电流，而当外施信号频率偏离谐振频率越远，电流就越小。
换言之，串联谐振电路具有选择最接近于谐振频率附近的信号同时抑制其它信号的能力，我们把电路所具有的这种性能称为电路的选择性。
初步的观察可以看出，选择性的好坏与电流谐振曲线在谐振频率附近的尖锐程度有关，曲线越尖锐、陡峭，选样性越好。
进一步的研究表明，电流谐振曲线的形状与电路品质因数Q值直接相关。
因为以I／I。
为纵坐标，ω／ω。
叫为横坐标．Q为参变量，可以画出如图5所示的电流谐振曲线。
从图中可以清楚地看出．Q值越高，曲线越尖锐，当ω／ω。
稍偏离1(即ω稍偏离ω。
)时，I／I。
就急剧地下降，表明电路对非谐振频率的信号具有较强的抑制能力，电路的选择性就越好。
而Q值越低，在谐振频率附近，电流变化不大，曲线顶部越平缓。
选择性就越差。
由于Q值相同的任何R、L、C串联电路只有—条这样的曲线与之对应，故称这种曲线为通用谐振曲线。
图5 通用谐振曲线六、串联谐振的幅频特性R、L、C串联谐振电路中，电路中各元件电压的幅频特性为图6 电压的谐振曲线由电压的谐振曲线可以看出，试品上出现电压最高时并非系统处于完全谐振时，而是处于容性失谐状态，此时电抗器上承受的电压低于试品两端的电压，有利于设备的安全，因此,我们建议串联谐振电源系统工作在这种状态下。
第二篇串联谐振升压装置在电力系统中的应用本篇将分析谐振产品在电力系统中应用的一些优点，并提供电力系统一些主要产品的谐振试验方法和要点，为谐振产品在电力系统中更好的应用提供一些技术思想和数据。
在最后，列举了两个常用的选型方案，一方面可以帮助大家分析怎么样对自己将要做试验的对象进行设备选型，另一方面可以帮助大家分析怎么样使用谐振试验方法有效的对自己将要做试验的对象进行试验。
一、串联谐振电源在电力系统应用中的优点：1、所需电源容量大大减小。
串联谐振电源是利用谐振电抗器和被试品电容谐振产生高电压和大电流的，在整个系统中，电源只需要提供系统中有功消耗的部分，因此，试验所需的电源功率只有试验容量的1/Q。
2、设备的重量和体积大大减少。
串联谐振电源中，不但省去了笨重的大功率调压装置和普通的大功率工频试验变压器，而且，谐振激磁电源只需试验容量的1/Q，使得系统重量和体积大大减少，一般为普通试验装置的1/3-1/5。
3、改善输出电压的波形。
谐振电源是谐振式滤波电路，能改善输出电压的波形畸变，获得很好的正弦波形，有效的防止了谐波峰值对试品的误击穿。
4、防止大的短路电流烧伤故障点。
在串联谐振状态，当试品的绝缘弱点被击穿时，电路立即脱谐，回路电流迅速下降为正常试验电流的1/Q。
而并联谐振或者试验变压器方式做耐压试验时，击穿电流立即上升几十倍，两者相比，短路电流与击穿电流相差数百倍。
所以，串联谐振能有效的找到绝缘弱点，又不存在大的短路电流烧伤故障点的忧患。
5、不会出现任何恢复过电压。
试品发生击穿时，因失去谐振条件，高电压也立即消失，电弧即刻熄灭，且恢复电压的再建立过程很长，很容易在再次达到闪落电压前断开电源，这种电压的恢复过程是一种能量积累的间歇振荡过程，其过程长，而且，不会出现任何恢复过电压。
二、谐振电源产品使用中的注意事项1、谐振电源产品大多都是高压试验设备，要求由高压试验专业人员使用，使用前应仔细阅读使用说明书，并经反复操作训练。
2、操作人员应不少于2人。
使用时应严格遵守本单位有关高压试验的安全作业规程。
3、为了保证试验的安全正确，除必须熟悉本产品说明书外，还必须严格按国家有关标准和规程进行试验操作。
4、各联接线不能接错，特别是接地线不能接错。
否则可导致试验装置损坏。
5、本装置使用时，输出的是高电压或超高电压，必须可靠接地，注意操作安全距离。
6、串联谐振试验系统是利用谐振电抗器与被试品谐振产生高电压的，也就是说，能不能产生高电压主要是看试品与谐振电抗器是否谐振，所以，试验人员在分析现场不能够产生所需高电压时，应该分析什么破坏了谐振条件，回路是否接通等。
7、串联谐振试验系统的激磁变压器有特定的电压和电流要求，在选用代替品时，一定要考虑电压和电流，不能采用只是容量相同的普通的试验变压器。
三、不同工频谐振产品对比分析谐振升压方法是目前对于电力系统大电容性试品比较适用的方法，分为工频试验和变频试验。
谐振升压方法有工频谐振升压法和变频谐振升压法，工频谐振主要用于发电机、CVT，变频谐振主要用于交联电缆。
工频谐振升压系统是在工频条件下使得电感和被试品电容谐振，产生的是工频高压，因此，它适合几乎所有的交流试验场合。
工频谐振升压系统一般采用调节电感的感抗的方式在激励源的作用下使得电抗器和被试品电容谐振，通常称为调感式；也可以采用在被试品两端并联电容器的方式改变被试系统的电容量使得在激励源的作用下与电抗器谐振，通常称为调频式，还可以同时改变电抗器的感抗和被试系统的电容量使得系统达到谐振状态，通常称为调感调容式。
调感式通常采用调节铁心电抗器的气隙的方式，可以连续平滑的调节感抗值，操作比较方便；而调容式不但需要笨重的电容，而且电容不能连续的调节，所以不太适合现场操作。
电力系统中，有的类型的试品的的电容量是几个固定的量，比如说CVT，它只有几个固定的电容值，有的试品是根据试品的容量和电压等级及其他特征而变化的，比如说发电机，变压器，电缆等。
1、调频调感谐振与工频谐振、变频谐振的比较四、互感器谐振升压装置现场试验：1、工作原理工频试验系统以串联谐振电路原理工作。
谐振点是由把频率变换器的频率调整到串联谐振电路的固有频率而达到的。
回路谐振后，输出的电压波形为纯正弦波，系统的频率取决于回路的L-C参数。
其中被试互感器的电容量是固定的，因此系统的频率取决于工频试验系统电抗器电感的大小。
2、现场试验原理框图上图中控制单元部分包括开关回路、频率转换器、微处理器、反馈电压测量系统、自动控制及馈出系统等，激磁变压器能将变频器输出的方波电压升高到试验水平，满足电抗器、负载和高压回路在一定品质因数下的电压要求，试验谐振电压具体值可由分压器实时读出，构成闭环反馈回路。
电压互感器工频谐振升压系统没有连接分压器，而是通过连接标准电压互感器构成闭环反馈回路，具体电压值由电压互感器校验仪电压升压百分比读出，具体互感器现场校验由规程宣讲老师介绍，在这里就不详加赘述、3、工频谐振升压系统试验现场图。
