110kv电压互感器试验报告
110kV电流互感器
试验人员
电流互感器试验报告
用途：110kV2#B电流互感器安装位置：110kV2#B间隔
铭牌
号：LVB-110W3
额定绝缘水平：126/230/550kV额定频率：50Hz
额定短时热电流:(3s) 50kA额定电压：110kV
额定动稳定电流：125kA
端子标志精确级额定输出额定电流比
1S1-1S25P10VA2×600/1
使用仪器：HD-4000T伏安特性测试仪
4．变比检查
相别
二次绕组名称
额定变比A
变比误差%
A相
1S1-1S2
1200
-0.24
2S1-2S2
1200
-0.17
3S1-3S2
600
-0.02
3S1-3S3
1200
-0.04
4S1-4S2
600
-0.02
4S1-4S3
1200
-0.04
B相
1S1-1S2
1200
A:7.056mΩ
B:6.729mΩ
C:6.789mΩ
相别
绕组名称
电阻值(Ω)
与平均值的误差%
A相
二次绕组1S1-1S2
4.744
0.22
B相
二次绕组1S1-1S2
4.745
C相
二次绕组1S1-1S2
4.743
A相
二次绕组2S1-2S2
4.790
0.27
B相
二次绕组2S1-2S2
4.789
C相
二次绕组2S1-2S2
-0.02
2S1-2S2
1200
-0.04
3S1-3S2

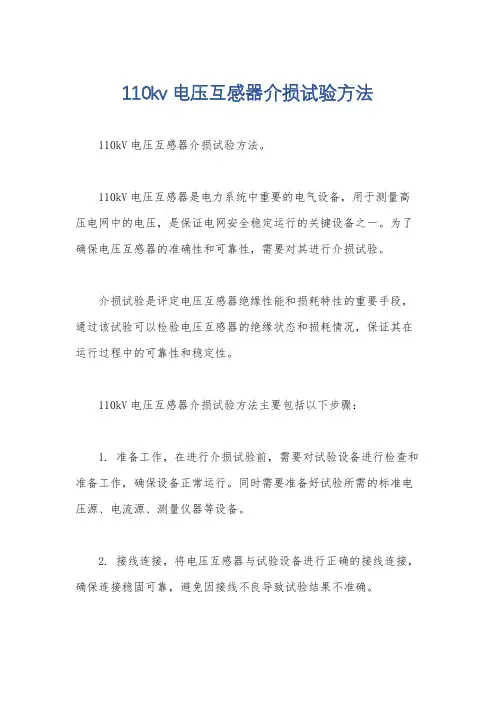

110kv电压互感器介损试验方法
110kv电压互感器介损试验方法
110kV电压互感器介损试验方法。
110kV电压互感器是电力系统中重要的电气设备，用于测量高压电网中的电压，是保证电网安全稳定运行的关键设备之一。
为了确保电压互感器的准确性和可靠性，需要对其进行介损试验。
介损试验是评定电压互感器绝缘性能和损耗特性的重要手段，通过该试验可以检验电压互感器的绝缘状态和损耗情况，保证其在运行过程中的可靠性和稳定性。
110kV电压互感器介损试验方法主要包括以下步骤：
1. 准备工作，在进行介损试验前，需要对试验设备进行检查和准备工作，确保设备正常运行。
同时需要准备好试验所需的标准电压源、电流源、测量仪器等设备。
2. 接线连接，将电压互感器与试验设备进行正确的接线连接，确保连接稳固可靠，避免因接线不良导致试验结果不准确。
3. 试验操作，根据电压互感器的额定参数和试验要求，设置试
验设备的工作参数，包括电压和电流的大小、频率等。
然后对电压
互感器进行试验操作，记录试验数据。
4. 数据分析，对试验得到的数据进行分析，包括电压互感器的
损耗值、相位差等参数进行计算和比较，判断电压互感器的性能是
否符合要求。
5. 结论和报告，根据试验结果得出结论，如果电压互感器的性
能符合要求，则可以通过试验，否则需要进行进一步的检修或更换。
110kV电压互感器介损试验是保证电力系统安全运行的重要环节，通过科学合理的试验方法可以及时发现电压互感器的问题，保
证其在运行过程中的稳定性和可靠性。
因此，对于电力系统运行管
理人员来说，掌握110kV电压互感器介损试验方法是非常重要的。
110kv电压互感器试验报告
110kv电压互感器试验报告
试验报告
试验目的：检测110kv电压互感器的性能指标，包括变比、电压比差、相角差、绕组电阻等。
试验设备：110kv电源、电压互感器、多功能电能表、万用表、电阻测量仪等。
试验步骤：
1. 选择适当的电源接入110kv电压互感器。
2. 使用多功能电能表测量电源的输出电压，并记录下来。
3. 将多功能电能表接入电压互感器的次级绕组，并记录下电压互感器的二次输出电压。
4. 根据测得的电压值，计算变比，确定互感器的变比是否符合要求。
5. 使用万用表测量次级绕组的电阻，记录下来。
6. 根据电压互感器的额定容量，计算次级绕组的电阻是否在允许范围内。
7. 测试互感器的相角差。
将多功能电能表接入电压互感器的主绕组和次级绕组，分别测量二者的电压和相位差。
8. 根据测得的相位差值，计算相角差。
9. 将测得的数据填写到试验报告中，并进行分析和评价。
试验结果及分析：
根据试验数据，我们得到了110kv电压互感器的各项指标。
变比在额定范围内，电压比差和相角差都符合标准要求，绕组电
阻也在允许范围内。
因此，该110kv电压互感器的性能良好，可以正常使用。
结论：
本次试验对110kv电压互感器进行了全面检测，结果显示其变比、电压比差、相角差和绕组电阻等性能指标均符合标准要求，适合投入使用。
附：相关数据表格
序号测试项目测试结果
1 变比正常
2 电压比差符合标准
3 相角差符合标准
4 绕组电阻正常。
110kV变电站高压试验报告(完整)版
电气安装工程高压调试报告变电站名称：110kV尖峰变电站一、110kV断路器 (3)二、110kV#1 主变设备间隔 (21)三、IIOkGlS交流耐压试验 (42)四、110kV尖#1主变10kV侧进线003断路器间隔 (44)五、10kV站用变 (56)六、110kV变电站10kV电站电源一008断路器间隔 (59)七、110kV 变电站10kV电站电源二009断路器间隔 (67)八、110kV变电站10kV配电电站004断路器间隔 (75)九、110kV变电站10kV备用一005断路器间隔 (83)十、110kV变电站10kV备用二006断路器间隔 (91)十^一、110kV变电站10kV配电站电源一001断路器间隔 (98)十二、110kV变电站10kV配电站电源二006断路器间隔 (106)十三、110kV 变电站10kV零序CT (114)十四、110kV变电站10kV母线电压互感器013设备间隔 (117)十五、110kV变电站10kV三相过电压保护器 (122)十六、110kV变电站10kV#1电容器组011断路器间隔 (123)十七、110kV变电站10kV#2电容器组012断路器间隔 (140)十八、110kV变电站10kV余热发电并网柜007断路器间隔 (170)十九、110kV变电站10kV电容补偿柜一011断路器间隔 (181)二十、110kV变电站10kV电容补偿柜二012断路器间隔 (189)1^一、110kV变电站接地网电气完整性测试试验 (197)一、110kV变电站151断路器间隔六氟化硫断路器试验报告安装间隔：110kVGIS进线151断路器设备间隔试验人员：GIS主回路试验报告安装间隔：110kVGIS进线151断路器间隔. 断路器气体检漏试验金属氧化物避雷器试验报告安装间隔：110IWGIS进线151断路器间隔铭牌主要技术参数电压互感器试验报告安装间隔：IIOkVGIS进线151断路器间隔铭牌主要技术参数试验人员：电流互感器试验报告安装间隔：110kV151断路器间隔进线侧CT铭牌主要技术参数试验人员：电流互感器试验报告安装间隔：110kV151断路器间隔主变侧CT试验人员：、110kV 变电站110kV#1主变设备间隔油浸式电力变压器试验报告安装间隔：110kV #1主变设备间隔4.绕组连同套管一起的直流泄漏电流试验试验人员：金属氧化物避雷器试验报告安装间隔：110kV # 1主变（110kV侧中性点避雷器）3.计数器表计刻度及动作情况检查试验人员：隔离开关试验报告安装间隔：110kV #1主变高压侧中性点1010接地开关试验人员：变压器升高座电流互感器试验报告安装间隔：110kV #1主变4.绕组直流电阻试验试验人员：专业专注放电间隙试验报告安装间隔：110kV #1主变110kV侧中性点放电间隙试验人员:电流互感器试验报告安装间隔：110kV # 1主变(110kV中性点间隙CT)2.绕组直流电阻试验试验人员：、110kV变电站IIOkVGIS交流耐压试验110kV GIS整组交流耐压试验记录110kV户内设备及母线整组交流工频耐压试验试验人员:四、110kV 变电站110kV #1 主变10kV侧进线003断路器间隔户内高压真空断路器试验报告安装间隔：110kV#1主变10kV侧进线设备间隔4 •模拟操动试验试验人员：专业专注电流互感器试验报告安装间隔110kV #1主变10kV侧进线003断路器间隔铭牌主要技术参数。
110kV电容式电压互感器试验报告
使用仪器：BZC3391B变压器直流电阻测试仪编号：JD327有效期至: 2018.8.21
相别
A
B
C
1a1n
15.56
15.52
15.50
2a2n
31.37
29.70
32.03
3a3n
33.05
32.49
32.00
dadn
99.91
91.70
98.76
引用标准：《GB50150-2016电气装置安装工程电气设备交接试验标准》10.0.8条：
1、测量电容量时宜同时测量介质损耗因数，多节串联的，应分节独立测量；
2、电容量初值差不超过±2%（警示值）；
3、介质损耗因数tgδ不应大于0.2%。
四、极性检查：
使用仪器：CVT2300变比测试仪
经检查极性正确，符合设计要求
引用标准：《GB50150-2016电气装置安装工程电气设备交接试验标准》10.0.9条：
高压试验报告
110KV111间隔电容式电压互感器
变电站名
试验日期
2018.4.2866
试验温度(℃)
18℃
试验目的
交接
运行编号
111
额定电压比(kV)
110/√3/0.1/√3/
0.1/√3/0.1/√3/0.1
电容器编号
C1+C2
0.02uF
相别
型号
变比
出厂日期
出厂编号
生产厂家
A
TYD110/√3-0.02W3
30.560
C C1
0.056
29.871
C C2
0.087
70.200

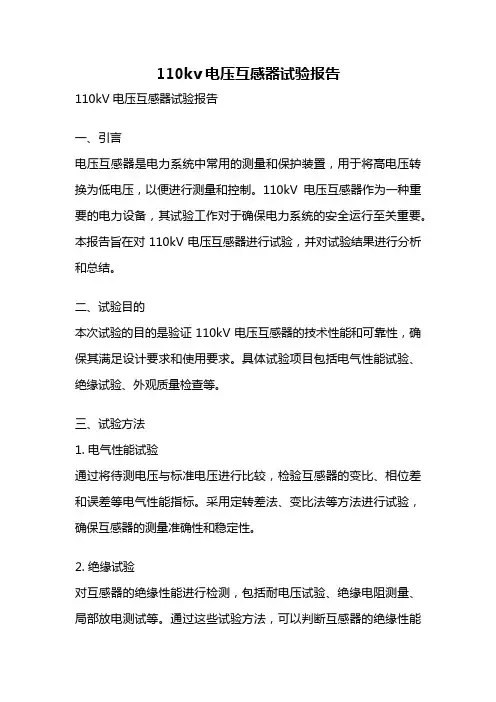

110kv电压互感器试验报告
110kv电压互感器试验报告110kV电压互感器试验报告一、引言电压互感器是电力系统中常用的测量和保护装置，用于将高电压转换为低电压，以便进行测量和控制。
110kV电压互感器作为一种重要的电力设备，其试验工作对于确保电力系统的安全运行至关重要。
本报告旨在对110kV电压互感器进行试验，并对试验结果进行分析和总结。
二、试验目的本次试验的目的是验证110kV电压互感器的技术性能和可靠性，确保其满足设计要求和使用要求。
具体试验项目包括电气性能试验、绝缘试验、外观质量检查等。
三、试验方法1. 电气性能试验通过将待测电压与标准电压进行比较，检验互感器的变比、相位差和误差等电气性能指标。
采用定转差法、变比法等方法进行试验，确保互感器的测量准确性和稳定性。
2. 绝缘试验对互感器的绝缘性能进行检测，包括耐电压试验、绝缘电阻测量、局部放电测试等。
通过这些试验方法，可以判断互感器的绝缘性能是否满足要求，确保其在高电压下不会发生击穿或漏电等问题。
3. 外观质量检查对互感器的外观进行全面检查，包括观察互感器的表面是否有明显的损坏、变形或腐蚀等情况，检查接线端子是否牢固，以及标志和铭牌是否清晰可见等。
这些检查可以确保互感器的外观质量符合要求，不影响其正常工作。
四、试验结果与分析经过以上试验，我们得到了110kV电压互感器的试验结果。
在电气性能试验中，互感器的变比、相位差和误差等指标均符合设计要求，说明互感器的测量准确性和稳定性良好。
在绝缘试验中，互感器经受住了耐电压试验，绝缘电阻测量结果良好，局部放电测试结果符合标准要求，表明互感器的绝缘性能良好。
在外观质量检查中，互感器的外观无明显损坏或变形，接线端子牢固可靠，标志和铭牌清晰可见，表明互感器的外观质量良好。
五、结论根据试验结果分析，我们可以得出以下结论：1. 110kV电压互感器的电气性能指标满足设计要求，具有较高的测量准确性和稳定性。
2. 110kV电压互感器的绝缘性能良好，能够承受高电压的耐受能力较强。
110kV SF6电磁式电压互感器交接试验报告
110kV SF6电磁式电压互感器高压试验报告变电站：XXXX0kV变电站试验日期：2017.5.15设备名称1YYH电压互感器试验性质交接环境温度20℃环境湿度30%型号JSQXH1-110 额定一次电压110/√3制造厂平高集团有限公司生产日期2017.1二次绕组1a1n 2a2n 3a3n dadn额定二次电压0.1/√3 0.1/√3 0.1/√3 0.1 准确级0.2 0.5 0.5 3P额定二次负荷50 50 50 100 出厂编号ABC:16S00219一、绝缘电阻(MΩ):使用仪器：KEW3121B指针式兆欧表（2500V）编号：E0024809 有效期至: 2018.2.21相别N对地N对二次二次对地二次间A 75000 74000 20000 25000B 75000 76000 21000 24000C 76000 75000 22000 22000引用标准：《GB50150-2016 电气装置安装工程电气设备交接试验标准》10.0.3条：1、测量一次绕组对二次绕组及外壳、各二次绕组间及其对外壳的绝缘电阻；绝缘电阻值不宜低于1000(MΩ)；2、绝缘电阻测量应使用2500V兆欧表。
二、线圈直流电阻：使用仪器：BZC3391B变压器直流电阻测试仪编号：JD327 有效期至: 2018.2.21A B CAN （kΩ）8.14 8.16 8.211a1n（mΩ）34.83 34.85 35.282a2n（mΩ）36.31 35.36 36.333a3n（mΩ）36.79 36.38 37.94dadn（mΩ）175.7 175.1 176.3引用标准：《GB50150-2016 电气装置安装工程电气设备交接试验标准》10.0.8条：一次绕组直流电阻测量值，与换算到同一温度下的出厂值比较，相差不宜大于10%。
二次绕组直流电阻测量值，与换算到同一温度下的出厂值比较，相差不宜大于15%。
110kv变压器试验
所谓工频交流耐压试验，就是用超过被试品 额定电压一定倍数的工频高压来代替设备在实际 运行过程中所可能承受的内部过电压，按规定被 试品绝缘做一定时间（通常为1min）的试验。它
能有效地发现绝缘中的集中性缺陷，考核鉴定设
备的绝缘水平。
110kv变压器试验
工频交流耐压试验的必要性：交流耐压试验尽管有
泄露电流。
110kv变压器试验
油浸式电力变压器直流泄露试验电压标准
绕组额定电压（kv） 6~10 直流试验电压（kv） 10 20~35 20 63~330 40 500 60
故110kv绕组直流泄露电压为40kv。 （1）高压对低压及地的直流泄露电流 （2）低压对高压及地的直流泄露电流
110kv变压器试验
选用抗干扰介损测试仪进行测量，采用反接法 ，试验电压为10kv，测量组合： （1）高压绕组对低压绕组及地的介质损耗值及电容值 （2）低压绕组对高压绕组及地的介质损耗值及电容值 （3）高低压绕组对地的介质损耗值及电容值 测试结果应与出厂值进行对比，不应大于产品出产
值的130%
110kv变压器试验
（八）测量绕组连同套管的直流泄露电流
110kv变压器试验
（3）当套管清扫后，仍怀疑套管表面影响测量结果 时，应用金属裸线在套管下部绕几圈，然后接到 兆欧表的屏蔽端子上，以消除套管表面泄露电流 对绝缘电阻的影响。 （4）当需要重复测量时，应将绕组充分放电。 （5）如发现绝缘有问题，则应分相测量。
110kv变压器试验
（七）变压器绕组连同套管的介质损耗角正切值
行判定。
110kv变压器试验
（四）变压器直流电阻测量
变压器的高压侧直流电阻应在各个分接绕组下 进行测量，低压侧在使用电压等级下进行测量， 使用直流电阻测试仪进行测量，测量时记录当时 温度，直流电阻不平衡率要求相电阻不平衡率小
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
工程名称: 湛江110kV横山输变电工程试验日期：2015年09月24日安装位置：110kV 1M母线PT（A相）
1．铭牌：
2．绝缘电阻测试（单位：MΩ）：温度:28℃湿度:65 %
3．绕组电阻测试: 温度: 28℃
4．变比检查:
5．极性检查：A与1a、2a、da同极性。
工程名称: 湛江110kV横山输变电工程试验日期：2015年09月24日
安装位置：110kV 1M母线PT（A相）
6．电容值及介损测试:
温度: 18 ℃湿度: 65 %
8. 试验结果: 合格
试验人员：试验负责人：
工程名称: 湛江110kV横山输变电工程试验日期：2015年09月24日安装位置：110kV 1M母线PT（B相）
1．铭牌：
2．绝缘电阻测试（单位：M Ω）：温度:28℃ 湿度:65 %
3．绕组电阻测试: 温度: 28℃
4．变比检查:
5．极性检查：A 与1a 、2a 、da 同极性。
工程名称: 湛江110kV 横山输变电工程 试验日期：2015年09月24日
安装位置：110kV 1M 母线PT （B 相）
6．电容值及介损测试:
C 1 C 2
B
温度: 18 ℃湿度: 65 %
8. 试验结果: 合格
试验人员：试验负责人：
工程名称: 湛江110kV横山输变电工程试验日期：2015年09月24日安装位置：110kV 1M母线PT（C相）
1．铭牌：
2．绝缘电阻测试（单位：
M Ω）：温度:28℃ 湿度:65 %
3．绕组电阻测试: 温度: 28℃
4．变比检查:
5．极性检查：A 与1a 、2a 、da 同极性。
工程名称: 湛江110kV 横山输变电工程 试验日期：2015年09月24日
安装位置：110kV 1M 母线PT （C 相）
6．电容值及介损测试:
温度: 18 ℃ 湿度: 65 % C 1 C 2
N E
B
8. 试验结果: 合格
试验人员：试验负责人：
工程名称: 湛江110kV横山输变电工程试验日期：2015年09月24日安装位置：110kV 横安线线路PT（A相）
1．铭牌：
2．绝缘电阻测试（单位：MΩ）：温度:28℃湿度:65 %
3．绕组电阻测试: 温度: 28℃
4．变比检查:
5．极性检查：A 与1a 、da 同极性。
工程名称: 湛江110kV 横山输变电工程 试验日期：2015年09月24日
安装位置：110kV 横安线线路PT （A 相）
6．电容值及介损测试:
温度: 28 ℃ 湿度: 65 %
C 1 C 2
N E
B
8. 试验结果: 合格
试验人员：试验负责人：
工程名称: 湛江110kV横山输变电工程试验日期：2015年09月24日安装位置：110kV 廉横线线路PT（A相）
1．铭牌：
2．绝缘电阻测试（单位：MΩ）：温度:28℃湿度:65 %
3．绕组电阻测试: 温度: 28℃
4．变比检查:
5．极性检查：A 与1a 、da 同极性。
工程名称: 湛江110kV 横山输变电工程 试验日期：2015年09月24日
安装位置：110kV 横安线线路PT （A 相）
6．电容值及介损测试:
温度: 28 ℃ 湿度: 65 %
7. 试验仪器仪表:
8. 试验结果: 合格
C 1 C 2
N E
B
试验人员：试验负责人：。
