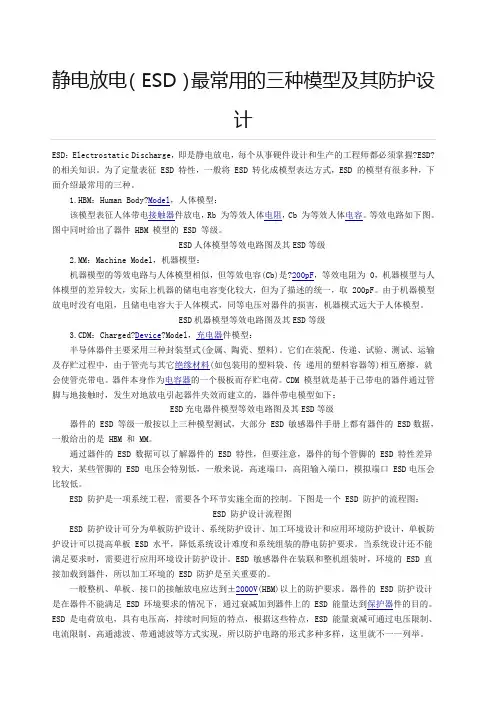

静电放电（ESD）最常用的三种模型及其防护设计ESD：Electrostatic Discharge，即是静电放电，每个从事硬件设计和生产的工程师都必须掌握?ESD?的相关知识。
为了定量表征 ESD 特性，一般将 ESD 转化成模型表达方式，ESD 的模型有很多种，下面介绍最常用的三种。
1.HBM：Human Body?Model，人体模型：该模型表征人体带电接触器件放电，Rb 为等效人体电阻，Cb 为等效人体电容。
等效电路如下图。
图中同时给出了器件 HBM 模型的 ESD 等级。
ESD人体模型等效电路图及其ESD等级2.MM：Machine Model，机器模型：机器模型的等效电路与人体模型相似，但等效电容(Cb)是?200pF，等效电阻为 0，机器模型与人体模型的差异较大，实际上机器的储电电容变化较大，但为了描述的统一，取 200pF。
由于机器模型放电时没有电阻，且储电电容大于人体模式，同等电压对器件的损害，机器模式远大于人体模型。
ESD机器模型等效电路图及其ESD等级3.CDM：Charged?Device?Model，充电器件模型：半导体器件主要采用三种封装型式(金属、陶瓷、塑料)。
它们在装配、传递、试验、测试、运输及存贮过程中，由于管壳与其它绝缘材料(如包装用的塑料袋、传递用的塑料容器等)相互磨擦，就会使管壳带电。
器件本身作为电容器的一个极板而存贮电荷。
CDM 模型就是基于已带电的器件通过管脚与地接触时，发生对地放电引起器件失效而建立的，器件带电模型如下：ESD充电器件模型等效电路图及其ESD等级器件的 ESD 等级一般按以上三种模型测试，大部分 ESD 敏感器件手册上都有器件的 ESD数据，一般给出的是 HBM 和 MM。
通过器件的 ESD 数据可以了解器件的 ESD 特性，但要注意，器件的每个管脚的 ESD 特性差异较大，某些管脚的 ESD 电压会特别低，一般来说，高速端口，高阻输入端口，模拟端口 ESD电压会比较低。
电子元器件ESD静电防护知识总结
电子元器件ESD静电防护知识总结

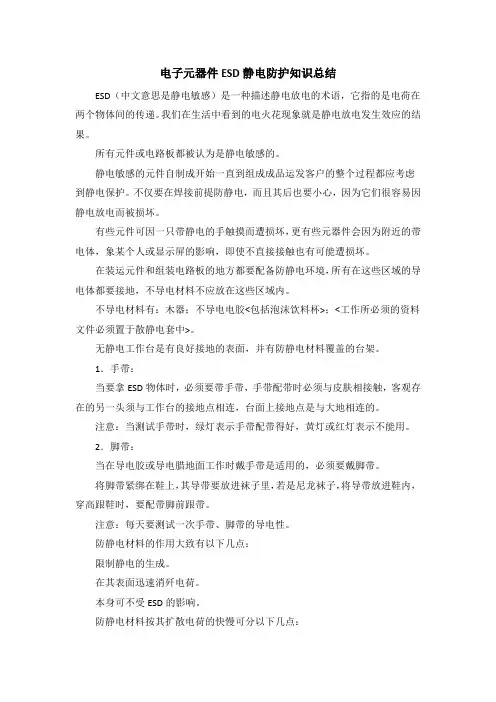

ESD（中文意思是静电敏感）是一种描述静电放电的术语，它指的是电荷在两个物体间的传递。
我们在生活中看到的电火花现象就是静电放电发生效应的结果。
所有元件或电路板都被认为是静电敏感的。
静电敏感的元件自制成开始一直到组成成品运发客户的整个过程都应考虑到静电保护。
不仅要在焊接前提防静电，而且其后也要小心，因为它们很容易因静电放电而被损坏。
有些元件可因一只带静电的手触摸而遭损坏，更有些元器件会因为附近的带电体，象某个人或显示屏的影响，即使不直接接触也有可能遭损坏。
在装运元件和组装电路板的地方都要配备防静电环境，所有在这些区域的导电体都要接地，不导电材料不应放在这些区域内。
不导电材料有：木器；不导电电胶<包括泡沫饮料杯>；<工作所必须的资料文件必须置于散静电套中>。
无静电工作台是有良好接地的表面，并有防静电材料覆盖的台架。
1．手带：
当要拿ESD物体时，必须要带手带，手带配带时必须与皮肤相接触，客观存在的另一头须与工作台的接地点相连，台面上接地点是与大地相连的。
注意：当测试手带时，绿灯表示手带配带得好，黄灯或红灯表示不能用。
2．脚带：
当在导电胶或导电腊地面工作时戴手带是适用的，必须要戴脚带。
将脚带紧绑在鞋上，其导带要放进袜子里，若是尼龙袜子，将导带放进鞋内，穿高跟鞋时，要配带脚前跟带。
注意：每天要测试一次手带、脚带的导电性。
防静电材料的作用大致有以下几点：
限制静电的生成。
在其表面迅速消歼电荷。
本身可不受ESD的影响。
防静电材料按其扩散电荷的快慢可分以下几点：。
ESD静电防护基础知识
内容项目：
一.ESD定义原理及产生简介 二.静电标准及静电器材 三.ESD展,电子产品制作工艺将越来越 细小,越来越复杂,半导体材料的质量要求也是越来 越高的.而静电对半导体的破坏却因半导体的高集 成化而变得更加容易。
2.为了产品的质量和提升客户的满意度,我们必须在 任何时刻,任何制程皆须注意静电破坏之问题,避免 于生产过程中之零件,产品遭受到静电之破坏,进而 有效迖成我们的质量目标。
三.ESD防止与要求
3.1 静电的消除方式
◆傳導 Conduction(導電桌墊 靜電鞋) ◆遮蔽 shelter(靜電袋) ◆接地 Grounding (設備工具) ◆中和 Air ionizer(離子風扇) ◆增加環境濕度
3.2 抗靜電材料(袋、托盤、盒等)
此種材料不會產生靜電荷,或僅產生微量的靜電荷(通常在100V以下).其物質阻抗均在106Ω> R<1011Ω之間,靜電消散時間<2sec.使用時需注意： (a)避免使用尖銳物品刮壞表面金屬層 (b)封閉的導電袋或容器才有完全之保護 (c)表面塗層必須考慮其有效期
◆局部损坏：部分功能退化。 ◆潜在损坏：部分功能退化，使用中继续退化，
直到完全失效。 ◆暂时失效：数据电路中的功能受到干扰或数
据遗失。
2.2防静电介绍及规格要求
◆包装材料 ◆储存和运输材料 ◆人体接地材料 ◆台垫/地板 ◆工衣/手套/手指套 ◆工作台/运货推车 ◆离子风机
2.2.1 导電地板
規格: 2.5*104 Ω ~ 1.0*106 Ω 功用: 依導電鞋將人體所帶之靜電有效疏導給地
1.6 静电放电形式
◆靜電放電大概可分為:火花放電﹑電暈放電﹑刷狀放電﹑大量粉堆放電、 射狀放電﹑等形式放電。
ESD静电防护知识介绍
静电对人体也会产生危害。例如，在生产过程中，工人可能会因为接触带静电的设备而受 到电击；在日常生活中，人们可能会因为接触带静电的物体而受到电击或产生不适。
esd静电防护的重要性
保障生产和人身安全
企业和个人应该采取有效的静电防护措施，以减少火灾和爆炸事 故的发生，保障生产和人身安全。
提高产品质量
03
esd静电防护措施
人员防护
使用腕带或脚带等设备，将静电荷导入大地 。
避免在ESD敏感区域内梳理头发或使用化纤 材质的抹布擦拭身体。
穿戴防静电工作服和鞋子，避免产生静电。 禁止在ESD敏感区域内脱衣服或鞋子。
区域防护
将ESD敏感区域与非敏感区域进 行隔离，并设置警示标识。
在ESD敏感区域内的入口处设置 静电释放柱或脚踏板。
1 2 3
ESD静电防护的必要性
在制造业、医疗、电子等领域，静电放电（ ESD）对产品可靠性和功能性带来了严重威胁 ，因此静电防护至关重要。
ESD静电防护的基本原理
通过减少静电荷的产生和扩散，以及提高设备 对静电放电的抵抗能力，来减少静电对设备的 影响。
ESD静电防护的主要措施
包括使用防静电材料、设计防护电路、实施人 员培训等措施，以及根据不同行业和设备特点 制定针对性的防护方案。
当人们穿着合成纤维制成的衣服或在合成纤维制成的地毯上走动时，
衣服和地毯之间会发生摩擦，导致电荷的转移。
02
感应起电
当一个带有静电的物体接近一个不带静电的物体时，不带静电的物体
也会感应出与带静电物体相反的电荷。例如，当人们走进一个充满静
电的房间时，他们的头发可能会因为感应而带上电荷。
03
充电设备
各种电子设备在使用过程中可能会产生静电，例如打印机、复印机、
2024版如何防护ESD一些ESD的常识及防护方法介绍
人体静电放电现象
01
人体是最常见的静电放电源之一，人体在日常活动中会积累静电 电荷。
02
当人体与电子设备接触时，积累的静电电荷会通过设备放电， 对设备造成危害。
03
人体静电放电的电压可高达数千伏甚至上万伏，足以对电子 设备造成损坏。因此，在电子设备的生产、运输和使用过程 中，需要采取一系列防护措施来避免ESD的危害。
控制环境湿度
保持工作区域适宜的湿度，以减少静电的产生和积累。
使用防静电材料
选择使用防静电包装材料、工作台面、工具等，以降低静电的产生和 积累。
定期清洁和维护
定期清洁工作区域和设备，去除灰尘和杂质，以减少静电的产生和积 累。同时，对防静电设施进行定期维护和检测，确保其有效性。
人员培训
加强员工防静电知识的培训，提高其对静电危害的认识和防护意识。
03
工作区域ESD防护策略
操作台、工作台和地板材料选择
01
02
03
操作台和工作台
地板材料
注意事项
应选择防静电系统工作台，台面 采用防静电防火板或防静电台垫， 具有良好的接地线。
建议使用防静电地板或防静电地 垫，普通地面也可选用防静电漆 进行处理。
所有材料应具有防静电、防火、 耐磨等特性，并符合相关标准和 规范。
静电泄放通路
在电子设备和工具上设计合理的静电泄放通路，以便将静 电电荷安全地导入大地。
静电泄放器件
使用专门的静电泄放器件，如瞬态电压抑制器（TVS）、静 电放电管（ESD）等，以保护电路免受静电放电的损害。
静电屏蔽
对敏感电子元件和电路进行静电屏蔽，以减少静电放电对 其的影响。
抑制静电产生和积累方法
其他专用设备
静电放电(ESD)最常用的三种模型及其防护设计
静电放电(ESD)最常用的三种模型及其防护设计
ESD：Electrostatic Discharge，即是静电放电，每个从事硬件设计和生产的工程师都必须掌握ESD 的相关知识。
为了定量表征ESD 特性，一般将ESD 转化成模型表达方式，ESD 的模型有很多种，下面介绍最常用的三种。
1.HBM：Human Body Model，人体模型：
该模型表征人体带电接触器件放电，Rb 为等效人体电阻，Cb 为等效人
体电容。
等效电路如下
ESD 人体模型等效电路2.MM：Machine Model，机器模型：
机器模型的等效电路与人体模型相似，但等效电容(Cb)是200pF，等效电阻为0，机器模型与人体模型的差异较大，实际上机器的储电电容变化较大，但为了描述的统一，取200pF。
由于机器模型放电时没有电阻，且储电电容大
于人体模式，同等电压对器件的损害，机器模式远大于人体模型。
ESD 机器模型等效电路3.CDM：Charged Device Model，充电器件模型：
半导体器件主要采用三种封装型式(金属、陶瓷、塑料)。
它们在装配、
传递、试验、测试、运输及存贮过程中，由于管壳与其它绝缘材料(如包装用的
塑料袋、传递用的塑料容器等)相互磨擦，就会使管壳带电。
器件本身作为电
容器的一个极板而存贮电荷。
CDM 模型就是基于已带电的器件通过管脚与地
接触时，发生对地放电引起器件失效而建立的，器件带电模型如下：。
ESD防护介绍
產生源 走過地毯 在乙烯塑料地板上行走 在工作檯工作 拿出塑膠條中的 DIP 晶片 拿起一只塑膠套 有尿胺泡沫墊的工作椅子 濕度 10-20% 35,000 伏 12,000 伏 6,000 伏 2,000 伏 20,000 伏 18,000 伏 濕度 65-90% 1,500 伏 250 伏 100 伏 200 伏 1,200 伏 1,500 伏
34
ESD测试仪器与防护工具
表面阻抗测试仪 作用：测量EPA台面、 静电防护包装表面阻 抗是否符合静电防护 要求。
35
ESD测试仪器与防护工具（續）
静电电压测试仪
作用：测量EPA静电 电量多少。
36
ESD测试仪器与防护工具（續）
静电环测试仪
作用：测量静电手 （脚）环好坏。
接地监测仪
作用：监测工厂接地 状况。
39
总
结(续 )
ESD 防 护 的 好 处：
降低成本
提高产品质量
客户满意 增加利润
40
TKS！
工具
2
什 么 是 ESD
中 文 名 称： 静 电 释 放 英 文 名 称：Electro-Static Discharge
+ -
+
+ + -
+
+
-
-
-
3
ESD 的 产 生
相 互 接 触、 摩 擦 或 滑 动 两物体分开时 两个带电物体互相靠近时
4
ESD 的 产 生(续）
ESD的三種模式
1) HBM: Human Body Model
带电人体的静电放电模式
2) MM: Machine Model
esd防护基础知识
esd防护基础知识ESD防护基础知识ESD（Electrostatic Discharge，静电放电）是指由于电荷失衡引起的电流放电现象，是一种常见的电磁干扰问题。
在现代电子产品的制造和使用过程中，ESD对电子元器件和电路板等敏感设备造成的损害是不可忽视的。
为了保护电子设备免受ESD的影响，我们需要了解一些ESD防护的基础知识。
1. 静电的产生和积累静电是由于物体表面电荷的失衡而产生的。
通常，人体和物体与外界摩擦、接触、分离等过程中会发生静电产生和积累。
例如，当我们走动时，鞋底与地面摩擦会导致电荷的积累。
而当我们触摸电子设备时，静电会通过我们的手传递到设备上，造成潜在的风险。
2. 静电放电的危害静电放电可能对电子设备造成直接或间接的损害。
直接损害包括电子元器件的烧坏、损坏或功能失效；间接损害包括数据丢失、系统崩溃等。
特别是在微电子制造过程中，即使微小的ESD放电也可能对电子芯片造成不可逆转的损害。
3. ESD防护措施为了防止静电放电对电子设备造成损害，我们可以采取以下ESD防护措施：3.1 防止静电产生和积累静电产生和积累是ESD发生的前提条件，因此我们可以通过减少或避免静电产生和积累来预防ESD。
例如，穿防静电服、鞋，使用防静电垫和地板，避免使用带电的工具等。
3.2 接地和屏蔽将设备和工作环境进行接地，可以将静电荷释放到地面，从而减少ESD的发生。
另外，对于特别敏感的设备，可以采用屏蔽措施，如金属外壳、金属网罩等，来防止ESD的影响。
3.3 ESD保护器件在电子设备的设计和制造中，可以使用ESD保护器件来吸收和分散静电放电的能量，从而保护敏感的电子元器件。
常见的ESD保护器件包括二极管、TVS（Transient Voltage Suppressor）二极管、ESD防护芯片等。
3.4 培训和教育为了提高员工和用户的意识，可以开展相关的ESD防护培训和教育活动。
通过培训和教育，可以使人们了解ESD的危害和防护措施，从而减少ESD对电子设备造成的损害。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
各种静电防护措施,ESD的含义及三种型式
仪表元器件按其种类不同，受静电破坏的程度也不一样，最低的100V的静电压也会对其造成破坏。
近年来随着仪表元件发展趋于集成化，因此要求相应的静电电压也在不断减弱。
人体平常所感应的静电电压在2-4KV以上，通常是由于人体的轻微动作或与绝缘物的磨擦而引起的。
也就是说，倘若我们日常生活中所带的静电电位与IC接触，那么几乎所有的IC都将被破坏，这种危险存在于任何没有采取静电防护措施的工作环境中。
静电对IC的破坏不仅体现在仪表元器件的制造工序当中，而且在IC的组装、远输等过程中都会对IC产生破坏。
要解决以上问题，可以采取以下各种静电防护措施：
1、操作现场静电防护。
对静电敏感器件应在防静电的工作区域内操作;
2、人体静电防护。
操作人员穿戴防静电工作服、手套、工鞋、工帽、手腕带;
3、储存运输过程中静电防护。
静电敏感器件的储存和运输不能在有电荷的状态下进行。
要实现上述功能，基本做法是设法减少带电物的电压，达到设计要求的安全值以内。
即要求下式中的电荷(Q)与电阻(R)要小，表电容量(C)要大。
V=I.R Q=C.V 式中V：电压，Q：电荷量I：电流C：静电容量R：电阻当然电阻值也不是越低越好，特别是在大面积场所的防静电区域内必须考虑漏电等安全措施之后再进行材料的选取。
静电的防护
一、接地
接地就是直接将静电过一条线的连接泄放到大地，这是防静电措施中最直接最有效的，对于导体通常用接地的方法，如人工带防静电手腕带及工作台面接地等。
接地通过以下方法实施：
①人体通过手腕带接地。
②人体通过防静电鞋(或鞋带)和防静电地板接地。
③工作台面接地。
