esd静电防护方法

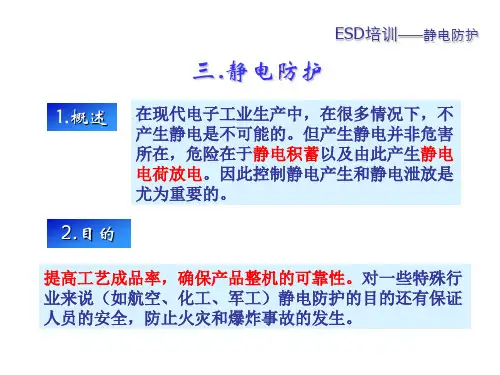

ESD培训——静电防护(3)
ESD培训——静电防护
(4) 使用腕带应注意的事项 A 佩带防静电手环时，必须紧贴手腕，与皮肤保持良好 的接触。 B 静电手环使用前必须经过测试等记录，且状态良好。 不合格时应及时报告并更换。直到测试合格后方可进入 工作岗位。 C 防静电手环腕带连线上的鳄鱼夹接在防静电的地线上。 使用过程中注意防止鳄鱼夹松脱。
ESD培训——静电防护
防静电气泡袋 ESD BUBBLE BAG 防静电气泡袋、气泡片可防止 产品在生产搬运和运输过程中因碰 撞、摩擦或静电引起的破坏，适用 于一般电子产品的包装。表面电阻： ≤1011Ω 中空板技术参数： 板材厚度：2mm－7mm 板材颜色：黑、灰、绿、蓝、白、 红 表面电阻：普通型 1011Ω以上 抗静电型 106-11Ω 导电型 106Ω以下
主干线
5F
接地报 警器
分线盘 接地线 接地桩
4F 楼层支
干线
3F 2F
室外地板
室内地板
大地
1F
楼层接地系统示意图
ESD培训——静电防护
实施良好接地的目的
A 使物体与大地之间构成 电气上的泄放电路，即将 物体上产生的静电泄放至 大地防止物体积蓄静电荷。 C 限制带电物体的静 电电位上升或限制由 此产生的静电放电 B 防止需要防静电ESDS 受到带静电物体的静电 感应。 D 静电屏蔽效果与接地 有很大关系，只有良好 将屏蔽接地，才能保证 屏蔽体内的ESDS器件不 受静电场损害。
ESD培训——静电防护
粉红色防静电珍珠棉（EPE）PINK ESD POLYSTYRENCE FOAM 珍珠棉具有极佳的缓冲性、防 震、防摩擦性以及良好的韧性和弯 折度，适合电子产品防震防静电的 包装。可将原板切割加工成各种规 格尺寸的片材，也可生产加工各种 异型包装。表面电阻：≤1011Ω

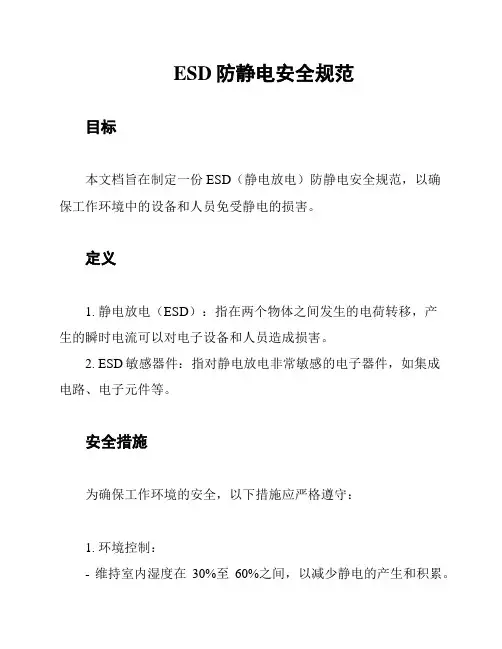

ESD防静电安全规范
ESD防静电安全规范目标本文档旨在制定一份ESD（静电放电）防静电安全规范，以确保工作环境中的设备和人员免受静电的损害。
定义1. 静电放电（ESD）：指在两个物体之间发生的电荷转移，产生的瞬时电流可以对电子设备和人员造成损害。
2. ESD敏感器件：指对静电放电非常敏感的电子器件，如集成电路、电子元件等。
安全措施为确保工作环境的安全，以下措施应严格遵守：1. 环境控制：- 维持室内湿度在30%至60%之间，以减少静电的产生和积累。
- 禁止在工作区域使用毛毯、羊毛等易产生静电的材料。
- 定期清洁工作区域，确保没有积尘和杂物，以避免静电的产生。
2. 个人防护：- 所有工作人员应穿着防静电服，并确保服装与皮肤紧密接触，以促进静电的释放。
- 工作人员应经常洗手，以去除身体表面的静电。
- 禁止工作人员戴有金属饰品，如手表、项链等，以减少静电的积累。
3. 设备保护：- 所有敏感器件应存放在防静电包装中，确保其不受到静电的影响。
- 工作区域应配备防静电地板和防静电工作台，以减少静电的产生和传递。
- 定期检查和维护设备的接地系统，确保其正常运行。
培训和意识提升为了确保所有工作人员能够正确理解并遵守ESD防静电安全规范，以下培训和意识提升措施应采取：1. 新员工培训：- 所有新员工应接受ESD防静电安全规范的培训，包括静电的基本知识、防护措施和应急处理方法。
- 培训课程应由专业人员进行，确保内容准确和易于理解。
2. 定期培训：- 所有员工应定期接受ESD防静电安全规范的复培训，以确保他们对规范的理解和遵守程度。
- 培训内容应包括最新的静电防护技术和最佳实践。
3. 意识提升活动：- 定期组织意识提升活动，如海报展示、宣传册发放等，以提高员工对ESD防静电安全的重视程度。
- 活动内容应简明扼要，重点强调静电的危害和防护措施。
审查和改进为持续改进ESD防静电安全规范，以下措施应采取：1. 审查：- 定期对ESD防静电安全规范进行审查，以确保其与最新的技术和法规要求保持一致。
ESD静电防护知识介绍
静电对人体也会产生危害。例如，在生产过程中，工人可能会因为接触带静电的设备而受 到电击；在日常生活中，人们可能会因为接触带静电的物体而受到电击或产生不适。
esd静电防护的重要性
保障生产和人身安全
企业和个人应该采取有效的静电防护措施，以减少火灾和爆炸事 故的发生，保障生产和人身安全。
提高产品质量
03
esd静电防护措施
人员防护
使用腕带或脚带等设备，将静电荷导入大地 。
避免在ESD敏感区域内梳理头发或使用化纤 材质的抹布擦拭身体。
穿戴防静电工作服和鞋子，避免产生静电。 禁止在ESD敏感区域内脱衣服或鞋子。
区域防护
将ESD敏感区域与非敏感区域进 行隔离，并设置警示标识。
在ESD敏感区域内的入口处设置 静电释放柱或脚踏板。
1 2 3
ESD静电防护的必要性
在制造业、医疗、电子等领域，静电放电（ ESD）对产品可靠性和功能性带来了严重威胁 ，因此静电防护至关重要。
ESD静电防护的基本原理
通过减少静电荷的产生和扩散，以及提高设备 对静电放电的抵抗能力，来减少静电对设备的 影响。
ESD静电防护的主要措施
包括使用防静电材料、设计防护电路、实施人 员培训等措施，以及根据不同行业和设备特点 制定针对性的防护方案。
当人们穿着合成纤维制成的衣服或在合成纤维制成的地毯上走动时，
衣服和地毯之间会发生摩擦，导致电荷的转移。
02
感应起电
当一个带有静电的物体接近一个不带静电的物体时，不带静电的物体
也会感应出与带静电物体相反的电荷。例如，当人们走进一个充满静
电的房间时，他们的头发可能会因为感应而带上电荷。
03
充电设备
各种电子设备在使用过程中可能会产生静电，例如打印机、复印机、
5种ESD防护方法
5种ESD防护方法静电放电（ESD）理论研究的已经相当成熟，为了模拟分析静电事件，前人设计了很多静电放电模型。
常见的静电模型有：人体模型（HBM），带电器件模型，场感应模型，场增强模型，机器模型和电容耦合模型等。
芯片级一般用HBM做测试，而电子产品则用IEC 6 100042的放电模型做测试。
为对 ESD 的测试进行统一规范，在工业标准方面，欧共体的 IEC 6100042 已建立起严格的瞬变冲击抑制标准；电子产品必须符合这一标准之后方能销往欧共体的各个成员国。
因此，大多数生产厂家都把 IEC 6100042看作是 ESD 测试的事实标准。
我国的国家标准（GB/T 17626.21998）等同于I EC 6 100042。
大多是实验室用的静电发生器就是按 IEC 6 100042的标准，分为接触放电和空气放电。
静电发生器的模型如图 1。
放电头按接触放电和空气放电分尖头和圆头两种。
IEC 6100042的 静电放电的波形如图2，可以看到静电放电主要电流是一个上升沿在1nS左右的一个上升沿，要消除这个上升沿要求ESD保护器件响应时间要小于这个时间。
静电放电的能量主要集中在几十MHz到500MHz，很多时候我们能从频谱上考虑，如滤波器滤除相应频带的能量来实现静电防护。
IEC 6100042规定了几个试验等级，目前手机CTA测试执行得是3级，即接触放电6KV，空气放电8KV。
很多手机厂家内部执行更高的静电防护等级。
当集成电路（ IC ）经受静电放电（ ESD）时，放电回路的电阻通常都很小，无法限制放电电流。
例如将带静电的电缆插到电路接口上时，放电回路的电阻几乎为零，造成高达数十安培的瞬间放电尖峰电流，流入相应的 IC 管脚。
瞬间大电流会严重损伤 IC ，局部发热的热量甚至会融化硅片管芯。
ESD防静电安全规范
ESD防静电安全规范1. 背景静电是在物体表面或物体之间产生的静电电荷，当这些电荷积聚到一定程度时，会引发静电放电，可能对设备和人员造成损害。
为了保障工作环境的安全，制定并遵守ESD防静电安全规范是至关重要的。
2. 目标本文档的目标是提供一份简单、易于遵守的ESD防静电安全规范，以确保设备和人员在工作过程中免受静电损害。
3. 规范3.1 工作场所准备- 工作场所应保持干燥，并且空气湿度控制在40%至60%之间，以减少静电的积聚和放电。
- 在工作场所的入口处设置适当的防静电地板，并确保其良好接地。
- 工作台面和工作椅应选择符合防静电要求的材料，并保持干净整洁。
3.2 人员防护- 人员在进入工作场所前应穿戴适当的防静电服装，包括防静电鞋、手套和防静电衣物。
- 人员应避免穿戴产生静电的衣物，如尼龙、涤纶等合成纤维材料。
- 人员使用工作台时，应经常使用防静电地垫，并与地垫保持良好接触。
3.3 设备防护- 所有设备应符合防静电标准，并经过静电测试和验证。
- 设备的接地线应连接到可靠的接地系统，确保设备正常工作时能够及时释放静电电荷。
- 设备应定期进行维护和清洁，以确保其正常工作状态。
3.4 储存和处理静电敏感物品- 静电敏感物品应储存在防静电包装材料中，并标明相应的防静电等级。
- 储存区域应保持干燥，并避免静电敏感物品与静电产生源的直接接触。
- 在处理静电敏感物品时，人员应佩戴适当的防静电手套，并使用防静电工具和设备。
4. 总结本文档提供了一份简单的ESD防静电安全规范，包括工作场所准备、人员防护、设备防护以及储存和处理静电敏感物品的要求。
遵守这些规范可以有效降低静电损害的风险，保障工作环境的安全。
2024版如何防护ESD一些ESD的常识及防护方法介绍
人体静电放电现象
01
人体是最常见的静电放电源之一，人体在日常活动中会积累静电 电荷。
02
当人体与电子设备接触时，积累的静电电荷会通过设备放电， 对设备造成危害。
03
人体静电放电的电压可高达数千伏甚至上万伏，足以对电子 设备造成损坏。因此，在电子设备的生产、运输和使用过程 中，需要采取一系列防护措施来避免ESD的危害。
控制环境湿度
保持工作区域适宜的湿度，以减少静电的产生和积累。
使用防静电材料
选择使用防静电包装材料、工作台面、工具等，以降低静电的产生和 积累。
定期清洁和维护
定期清洁工作区域和设备，去除灰尘和杂质，以减少静电的产生和积 累。同时，对防静电设施进行定期维护和检测，确保其有效性。
人员培训
加强员工防静电知识的培训，提高其对静电危害的认识和防护意识。
03
工作区域ESD防护策略
操作台、工作台和地板材料选择
01
02
03
操作台和工作台
地板材料
注意事项
应选择防静电系统工作台，台面 采用防静电防火板或防静电台垫， 具有良好的接地线。
建议使用防静电地板或防静电地 垫，普通地面也可选用防静电漆 进行处理。
所有材料应具有防静电、防火、 耐磨等特性，并符合相关标准和 规范。
静电泄放通路
在电子设备和工具上设计合理的静电泄放通路，以便将静 电电荷安全地导入大地。
静电泄放器件
使用专门的静电泄放器件，如瞬态电压抑制器（TVS）、静 电放电管（ESD）等，以保护电路免受静电放电的损害。
静电屏蔽
对敏感电子元件和电路进行静电屏蔽，以减少静电放电对 其的影响。
抑制静电产生和积累方法
其他专用设备
esd防护措施
esd防护措施
ESD防护措施是指为防止静电电荷对电子元器件、设备造成损害而采取的一系列措施。
静电电荷是指物体表面带有的多余电荷，在接触或分离时会产生电荷转移，造成电荷累积的现象。
如果在生产过程中没有采取ESD防护措施，静电电荷可能会对电子元器件、设备造成损害，甚至引发火灾等危险。
ESD防护措施主要包括以下几个方面：
1. 环境控制：保持生产环境的恒温恒湿，控制空气中的静电电荷含量，减少静电电荷产生的可能性。
2. 人员防护：制定员工ESD防护培训计划，教育员工正确佩戴防静电服装，正确使用防静电工具，如防静电手套等，减少静电电荷产生的可能性。
3. 设备防护：采用防静电材料制造生产设备，使用专用ESD防护工具，如静电消除器等，减少静电电荷产生的可能性。
4. 物料防护：采用防静电包装材料，如防静电泡沫等，将物料包装好，防止静电电荷产生。
ESD防护措施的重要性在于保护电子元器件、设备的稳定性和可靠性，确保生产过程的顺利进行。
因此，在生产过程中必须认真遵守ESD防护规定，确保生产设备、人员等符合ESD防护要求，减少ESD 损伤的发生。
- 1 -。
esd结构防护设计
ESD结构防护设计的主要目标是确保电子系统的功能可靠性，避免ESD（静电放电）对系统产生干扰或损坏。
以下是一些常见的ESD防护设计方法：
1. 隔离和接地：将ESD敏感器件隔离并接地可以有效地防止ESD 对系统的影响。
这可以通过在电路板上的敏感区域设置ESD防护器件，如TVS二极管、齐纳二极管等来实现。
2. 滤波器：在电源和信号线路上设置滤波器可以有效地减少ESD 产生的噪声干扰。
这可以通过使用LC滤波器、RC滤波器或者铁氧体磁珠等来实现。
3. 屏蔽：使用金属屏蔽材料将ESD敏感器件或电路板包裹起来，可以有效地防止ESD电磁场对系统的影响。
这可以通过在PCB上设置金属罩或者使用金属盒等方式来实现。
4. 限流：在ESD防护器件上设置限流电阻可以有效地限制ESD 电流的幅度，从而保护敏感器件或电路。
这可以通过在TVS二极管或齐纳二极管上串联限流电阻来实现。
5. 保护电路：在电路中添加保护电路可以防止ESD对电路的影响。
这可以通过在电路中添加电压钳位器件、过压保护器件等来实现。
6. 人体放电：在人体放电模型（HBM）下，通过设置放电电阻、电容等元件，可以有效地将人体静电放电引入到地线中，从而避免对系统的影响。
以上是一些常见的ESD防护设计方法，但具体的防护方案需要根据具体的系统和应用场景来确定。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
esd静电防护方法esd静电防护技术
1．一般esd静电防护的基本思路
（1）从元器件设计方面，把静电保护设计到LED器件内，例如大功率LED，设计者在承载GaN基LED芯片倒装的硅片上，设计静电保护二极管，这时硅片不但作为GaN的承载基体，还起到ESD保护作用，使采用这种芯片封装的器件ESDS达到几千伏。
它的优点是直接提高器件抗ESD能力，简化封装生产和器件安装等过程的静电防护措施；缺点是增加成本，增大体积，芯片生产工艺复杂并且需要专业生产设各，它适用于高价值的LED 器件。
（2）从生产工艺方面，有两种静电防护途径；①消除产生静电的材料与过程。
通过材料的选用，使静电产生的途径不存在了或者减少了，从源头消除了静电放电的产生与积累，是静电防护的有效的基本方法之一。
②泄放或中和防止静电放电。
因为产生静电的所有途径是不可能完全消除的，所以我们需要安全地泄放或中和那些要发生的静电，防止静电放电的发生。
2，esd静电防护接地技术
接地就是直接将静电通过一条导线的连接泄放到大地，这是防静电措施中｜最直接、最有效的方法。
多数静电防护系统的效果，都依赖于接地地线的质量，静电接地技术是静电泄放工艺中的主要环节，系统接地的质量将直接影响电荷的释放能力。
地线必须是能够接受或提供大量电荷的，理想的地线应该是一个优良的导体，即电流流过地线时不产生电位降，地线上各点电位相同。
在工作区的静电地线应为静电专用地线，不得与其他地线共用。
防静电接地是厂房基建工程中重要的指标之一。
3．esd静电防护操作系统
在进行静电敏感器件的操作时，工作台上应铺设具有静电导电和静电耗散功能的材料制成的防静电台垫。
使所有与器件接触的端子、工具、仪器仪表、人体达到一致的电位，并通过接地使静电能迅速泄放。
4．人体防静电系统
人体防静电系统主要由防静电手腕带、防静电工作服、鞋袜等组成，必要时还需要辅以防静电工作帽、手套、脚套等物品。
这种整体的防静电系统兼各静电泄放、中和和屏蔽的作用。
防静电手腕带由静电导电材料制成，通过与皮肤直接接触，把人体静电直接导走，所以手腕带使用时必须与皮肤接触良好，使皮肤上的瞬时静电电压、于100V．防静电工作椅以静电导电织物为面料，它们在与人的接触中不产生静电，并能将人体本身所带静电很快泄放，导人大地，起到静电防护作用。
5．生产过程的esd静电防护
LED从芯片到封装应用的生产过程较复杂，就防静电而言，是一个综合治理的过程，应渗透到生产的各个环节，并根据各生产环节的工艺要求，提出不同的对策，以达到对器件的有效静电防护。
对固定单个设备（如固晶机、键合台、测试设各、波峰焊设各等）的工艺要求：
（1）设各应良好接地；
（2）有必要的设各周围要铺设防静电地垫；
（3）操作者穿戴防静电衣、帽、腕带等；
（4）必要时，在静电防护关键部位设置离子风机。
6．离子风机
绝缘体往往容易产生静电，用接地的方法不能消除绝缘体上的静电，通常利用离子作用来中和这些绝缘材料上的静电。
离子风机是一种吹出离子化气流的设各，它用来中和累积在绝缘材料上的任何电荷，提供一个等电位的工作区域。
7．esd静电防护其他注意事项
（1）进行GaN基LED测试时，除了测试仪接地外，还要了解测试仪的测试线路，特别是恒流测试的电源开路电压不能过高，以免LED受到负反馈脉冲电压的冲击而失效。
（2）表为人体几种状态的带静电情况，从中不难看出，相同条件下，湿度（空气中潮气）的上升，静电电位U降低了，即ESD的危险性降低了，但仍然存在，因此不可放松静电防护措施，应保持良好的工作习惯。
（3）包装是产品出厂前的最后一个环节，包装工艺的好坏直接影响产品到达用户手中是否为合格品。
包装应采用防静电屏蔽袋，它用于器件的包装、运输和储存，具有一定的防潮效果。
