负压风机型号与风量对照表
贵州推拉式负压风机参数
贵州推拉式负压风机参数
贵州推拉式负压风机是一种用于工业生产中的设备，主要用于排放废
气和粉尘，保持生产环境的清洁和安全。
以下是贵州推拉式负压风机
的参数：
1. 风量：1000-10000m³/h
2. 风压：2000-5000Pa
3. 功率：1.5-22kW
4. 噪音：70-85dB
5. 重量：200-1000kg
6. 尺寸：1000×1000×1000-3000×3000×3000mm
贵州推拉式负压风机的风量范围较广，可以满足不同生产场景的需求。
同时，其风压也较高，可以有效地排放废气和粉尘，保持生产环境的
清洁和安全。
贵州推拉式负压风机的功率较小，可以节省能源，降低
生产成本。
此外，贵州推拉式负压风机的噪音较低，可以减少对工人
的干扰，提高工作效率。
贵州推拉式负压风机的重量和尺寸较大，需要在安装和使用时注意安全。
在使用过程中，需要定期进行维护和保养，以保证其正常运行和延长使用寿命。
同时，还需要注意贵州推拉式负压风机的使用环境，避免在潮湿或高温的环境中使用，以免影响其性能和寿命。
总之，贵州推拉式负压风机是一种重要的工业设备，可以有效地排放废气和粉尘，保持生产环境的清洁和安全。
其参数的选择需要根据具体的生产需求进行，同时需要注意安全和维护保养。
风机功率与风量对照表
屋顶式通风机安装3.6#
屋顶式通风机安装2760以下
屋顶式通风机安装4.5#
屋顶式通风机安装2761~9100
屋顶式通风机安装6.3#
屋顶式通风机安装9100以

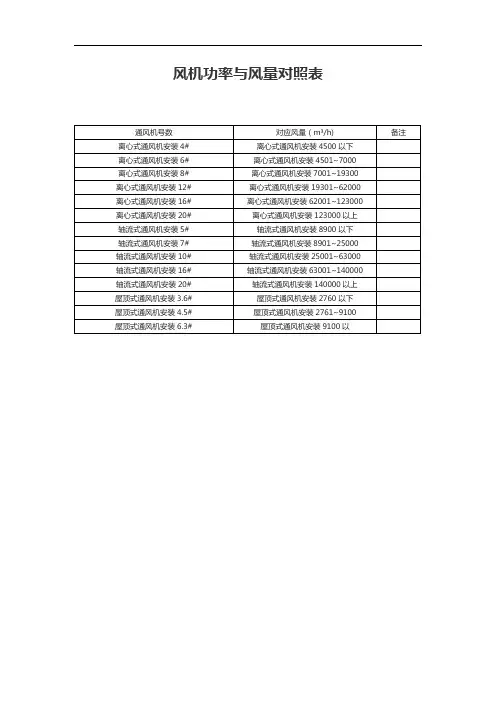

风机功率与风量对照表
通风机号数
对应风量（m³/h)
备注
离心式通风机安装4#
离心式通风机安装4500以下
离心式通风机安装6#
离心式通风机安装4501~7000
离心式通风机安装8#
离2#
离心式通风机安装19301~62000
离心式通风机安装16#
离心式通风机安装62001~123000
离心式通风机安装20#
离心式通风机安装123000以上
轴流式通风机安装5#
轴流式通风机安装8900以下
轴流式通风机安装7#
轴流式通风机安装8901~25000
轴流式通风机安装10#
轴流式通风机安装25001~63000
轴流式通风机安装16#
轴流式通风机安装63001~140000
轴流式通风机安装20#
风机功率与风量对照表
风机功率与风量对照表风机水泵类负载是典型的变转距负载，即风量与转速成正比，转距或风压与转速平方成正比，轴功率与转速立方成正比，故在低速运行时，负载转距非常小。
通常风机水泵类负载多是根据满负荷工作需用量来选型，实际应用中大部分时间并非工作于满负荷状态，当采用电机直接方式，由于转速无法调节，常用挡风板、阀门来调节风量或流量，这样不仅造成能源的浪费而且由于过大的启动电流造成电网冲击和设备的震动和水锤现象。
采用变频调速器控制风机、泵类负载是一种理想的控制方法，当电机在额定转速的80%运行时，理论上其消耗的功率为额定功率的（80%）的三次方，即50%左右（理论依据：流量：q2/q1=n2/n1；扬程：h2/h1=(n2/n1)2；输入功率：p2/p1=(q2/q1)*(h2/h1)=(n2/n1)3；其中：q:流量，n:转速；h:扬程，p功率。
举例：当前转速下降到额定转速80%时，n2=0.8n，功率p2=0.8*0.8*0.8p=0。
512p，即当前速度下降到80%，所需要的功率只需要原来的51%。
风机的风压、风量、功率与转速的关系通风机的转速n可用转速表直接测量，其数值用每分钟多少转(转/分)来表示。
小型风机的转速一般较高，往往与电动机直接相连。
大型风机的转速较低，一般用皮带传动与电动机相连，改变皮带轮的直径即可调节风机的转速，其关系如下：n1/n2=d2/d1 式中：n1，n2——风机；电动机的转速d1，d2——风机和电动机的皮带轮的直径。
如要改变风机的转速，只要改变通风机或电动机中任意一个皮带轮的直径即可。
当改变风机转速时，风机的特性参数；特性曲线也随之改变，亦即，风机在每一转速下都有其相应的特性曲线。
当转速改变时，风机的特性参数Q，H，N的变化可按下式计算：Q/Q`=n/n` H/H`=(n/n`)2 N/N`=(n/n`)3。

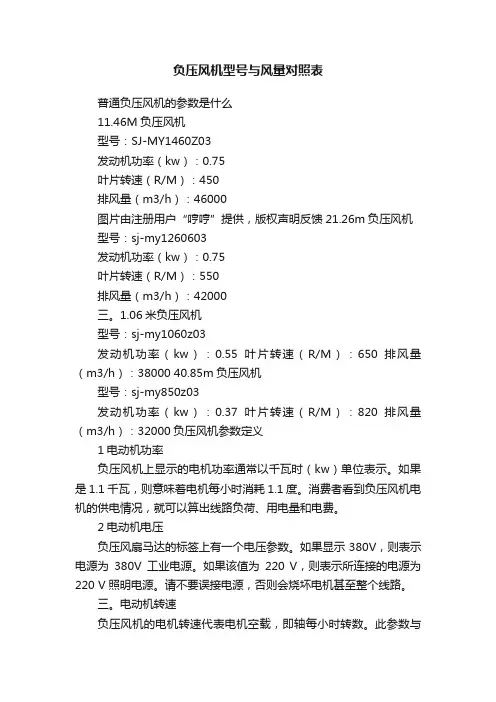

负压风机型号与风量对照表
负压风机型号与风量对照表普通负压风机的参数是什么11.46M负压风机型号：SJ-MY1460Z03发动机功率（kw）：0.75叶片转速（R/M）：450排风量（m3/h）：46000图片由注册用户“哼哼”提供，版权声明反馈21.26m负压风机型号：sj-my1260603发动机功率（kw）：0.75叶片转速（R/M）：550排风量（m3/h）：42000三。
1.06米负压风机型号：sj-my1060z03发动机功率（kw）：0.55叶片转速（R/M）：650排风量（m3/h）：38000 40.85m负压风机型号：sj-my850z03发动机功率（kw）：0.37叶片转速（R/M）：820排风量（m3/h）：32000负压风机参数定义1电动机功率负压风机上显示的电机功率通常以千瓦时（kw）单位表示。
如果是1.1千瓦，则意味着电机每小时消耗1.1度。
消费者看到负压风机电机的供电情况，就可以算出线路负荷、用电量和电费。
2电动机电压负压风扇马达的标签上有一个电压参数。
如果显示380V，则表示电源为380V工业电源。
如果该值为220 V，则表示所连接的电源为220 V照明电源。
请不要误接电源，否则会烧坏电机甚至整个线路。
三。
电动机转速负压风机的电机转速代表电机空载，即轴每小时转数。
此参数与风扇叶片数有关。
与消费者最大的关系是，负压风机电机转速越高，负压风机电机噪声越大。
对于低速负压风机电机，负压风机在使用过程中产生的噪音较小。
为了降低噪音，许多负压风机可以降低噪音，改变皮带轮的尺寸，以降低电机的转速。
4汽车品牌电机标签上标明的品牌代表电机制造商。
用户可以通过品牌找到电机制造商，也可以根据品牌识别电机的质量。
一旦电机造成安全事故，厂家也可以通过品牌来承担责任。
5防护等级电机标签上标明的电机保护等级表示电机的绝缘等级和防水等级。
一般来说，防护等级越高，负压风机电机的耐高温性越高，连续运行时间越长，雨溅效果越好。
通风机风量号数对照表(风机型号套定额对照表)
表（风机型号套定额对照表） 对应风量m3/h 离心式通风机安装4500以下 离心式通风机安装4501~7000以下 离心式通风机安装7001~19300 离心式通风机安装19301~62000 离心式通风机安装62001~123000 离心式通风机安装123000以上 轴流式通风机安装8900以下 轴流式通风机安装8901~25000以下 轴流式通风机安装25001~63000 轴流式通风机安装63001~140000 轴流式通风机安装140000以上 屋顶式通风机安装2760以下 屋顶式通风机安装2761~9100 屋顶式通风机安装9100以上
通风机风量号数对照表（风机型号套定额对照表） 类别 离 心 式 风 机 轴 流 式 风 机
屋 顶 式 通 风 机
通风机号数 离心式通风机安装4# 离心式通风机安装6# 离心式通风机安装8# 离心式通风机安装12# 离心式通风机安装16# 离心式通风机安装20# 轴流式通风机安装5# 轴流式通风机安装7# 轴流式通风机安装10# 轴流式通风机安装16# 轴流式通风机安装20# 屋顶式通风机安装3.6# 屋顶式通风机安装4.5# 屋顶式通风机安装6.3#
Байду номын сангаас

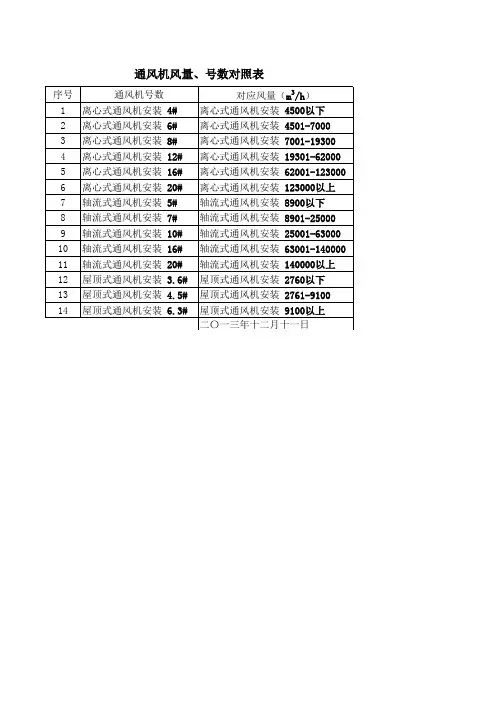

风量、风机号数对照表
风机功率与风量对照表
风机功率与风量对照表风机：风机是依靠输入的机械能，提高气体压力并排送气体的机械，它是一种从动的流体机械。
风机性能曲线：风机性能曲线是用以表示通风机的主要性能参数(如风量L、风压H、功率N及效率η)之间关系的曲线称为风机特性曲线或风机性能曲线。
概念：风机性能曲线是用来表示通风机的主要性能参数，如风量Q、风压H、功率N及效率η之间关系的曲线。
通风机的特性曲线通常有三个坐标轴：风机的压力、风量、功率。
为了使用方便，通风机的特性曲线通常包括全压随风量的变化、静压随风量的变化、功率随风量的变化、全效率随风量的变化和静效率随风量的变化。
基于Matlab和VB混编拟合风机性能曲线研究：火力发电厂中风机的运行状况直接关系到电厂的安全、经济运行。
在选择风机时，一般把运行工况点控制在性能曲线的高效区内，以获得较好的经济性。
利用性能曲线还可以分析风机内部的流动情况，积累资料，找出规律，作为设计和修改新老产品的依据，也可以作为相似设计的基础。
由于对叶轮内的各项损失尚不能用分析方法精确地进行计算，使得风机的性能曲线也就不能用分析方法精确地计算出来，通常是由试验方法求得。
通过风机性能试验得到风机在不同流量时对应的风机全压、轴功率和效率值，利用数据拟合方法得到风机性能曲线。
VisualBasic是在Windows操作平台上的主力编程语言之一，它避开了C++编程过分繁琐和抽象的缺点，语言容易上手，界面容易设计，但是对予数值计算方面其能力欠佳。
而Matlab语言可以提供与矩阵有关的强大的数据处理和图形显示功能，为软件开发人员在程序编制过程中实现数值计算和图形显示新添了又一行之有效的开发平台。
但Matlab的界面功能比较弱，给友好界面的开发应用或软件演示系统带来不便。
为了提高工程计算软件的开发效率和质量，鉴于上述两个软件的各自特点，可采取把VB可视化功能和Matlab计算功能相结合的办法，充分利用各自的特点进行混合编程，即用VB 来设计界面作为主程序，调用Matlab编写的子程序，以此开发出高质量、高性能的软件系统。
风机型号与风量对照表
风机型号与风量对照表在通风系统、空调系统以及工业生产等众多领域中，风机是不可或缺的设备。
而了解风机型号与风量的对应关系，对于正确选择和使用风机至关重要。
本文将为您详细介绍风机型号与风量对照表的相关知识。
首先，我们需要明确什么是风机型号和风量。
风机型号通常是由一系列字母和数字组成，用于标识风机的类型、规格、性能等特征。
而风量则是指单位时间内通过风机的空气体积，一般以立方米每小时（m³/h）或立方英尺每分钟（CFM）为单位。
不同类型的风机，其型号编制方式和风量范围也有所不同。
常见的风机类型包括离心风机、轴流风机和混流风机。
离心风机是依靠叶轮旋转产生的离心力来推动空气流动。
其型号通常包含叶轮直径、转速、电机功率等参数。
例如，某离心风机型号为C4-72-5A，其中“C”表示离心式，“4”代表压力系数，“72”表示风机的比转数，“5”表示叶轮直径为 500mm，“A”表示传动方式。
离心风机的风量范围较广，从几百立方米每小时到数十万立方米每小时都有。
轴流风机则是通过叶轮的轴向推动使空气流动。
常见的轴流风机型号如 T35-11，其中“T”表示轴流式，“35”表示轮毂比，“11”表示机号。
轴流风机的风量相对较大，一般适用于需要大风量、低压力的场合。
混流风机结合了离心风机和轴流风机的特点，具有较高的效率和较宽的性能范围。
其型号编制方式也各有差异。
在实际应用中，风机型号与风量的对照关系会受到多种因素的影响。
例如，风机的转速、叶轮的形状和尺寸、风道的阻力等。
一般来说，风机的转速越高，风量越大；叶轮直径越大，风量也通常越大。
但风道阻力会减小实际的风量输出。
为了更直观地了解风机型号与风量的关系，以下为您提供一份常见离心风机型号与风量的对照表（仅作示例，实际数据可能因厂家和具体产品而有所不同）：｜风机型号｜风量（m³/h）｜｜｜｜｜ C4-72-28A ｜ 1131 2356 ｜｜ C4-72-32A ｜ 1688 3517 ｜｜ C4-72-36A ｜ 2664 5268 ｜｜ C4-72-4A ｜ 4012 7419 ｜需要注意的是，这只是一个简单的示例，实际选择风机时，还需要综合考虑风压、功率、效率、噪声等因素。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
普通负压风机有哪些参数
1. 1.46M负压风扇
型号：SJ-MY1460Z03
发动机功率（kw）：0.75
铲刀速度（R / M）：450
排风量（m3 / h）：46000
图片由注册用户“hem hum”提供，版权声明反馈2. 1.26 m负压风扇
型号：sj-my1260603
发动机功率（kw）：0.75
铲刀速度（R / M）：550
排风量（m3 / h）：42000
3. 1.06 m负压风扇
型号：sj-my1060z03
发动机功率（kw）：0.55铲刀速度（R / M）：650排风量（m3 / h）：38000 4. 0.85 m负压风扇
型号：sj-my850z03
发动机功率（kw）：0.37铲刀速度（R / M）：820排风量（m3 / h）：32000负压风机参数的定义1.电机功率
负压风扇上指示的电动机功率通常以千瓦时（kw）单位表示。
如果为1.1 kW，则意味着电动机每小时消耗1.1度。
当消费者看到负压风扇电动机的电源时，他们可以计算线路负载，功耗和电费。
2.电机电压
负压风扇电机的标签上有一个电压参数。
如果该值指示为380 V，则表示电源为380 V工业电源。
如果值为220 V，则表示连接的电源为220 V照明电源。
请勿错误地连接电源，否则将烧毁电动机，甚至烧毁整个电线电路。
3.电机转速
负压风扇的电动机速度代表电动机的空载，即每小时的轴转数。
该参数与风扇叶片的数量有关。
与消费者的最大关系是负压风扇电动机的转速越高，负压风扇电动机的噪声越大。
对于低速负压风扇电机，负压风扇在使用时间内产生的噪音较小。
为了减少噪音，许多负压风扇可以减少噪音，会改变皮带轮的尺寸，以降低电动机的转速。
4.电机品牌
电机标签上指示的品牌代表电机制造商。
用户可以通过该品牌找到电动机制造商，也可以根据该品牌识别电动机的质量。
一旦电动机造成安全事故，制造商也可以通过品牌承担责任。
5.防护等级
电机标签上指示的电机保护等级表示电机的绝缘等级和防水等级。
通常，防护等级越高，负压风扇电动机的耐高温性越高，连续运行时间越长，雨水溅入的效果越好。
反之，电动机的防护等级为越低，绝缘性越差，耐高温性越高，使用寿命会比高防护等级短。
如何区分负压风机的实际风量
判断负压风机实际风量的方法很多。
最实用的测量方法是查看风扇在通风工程中的作用，最科学的测量方法是使用仪器测量风扇的进气口。
玻璃钢小号负压风扇主要取决于百叶窗的开口和喇叭口的出风口。
百叶窗最重要的是两个下百叶窗的打开。
喇叭口的出风应与各部位的出风量相同，圆心与边缘的出风量应相同，风应在周围均匀散布。
镀锌板方形负压风扇的百叶窗在出口处，这严重增加了出风口阻力。
出风口不会在周围扩散，而是被百叶窗朝同一方向集中。
当人站在出风口的前面面对风扇时，风扇左侧的风量明显大于右侧的风量，这是由于风道和叶片的设计缺陷引起的。
结合以上两点，玻璃钢喇叭式负压风机的风量远大于镀锌板方形负压风机的风量，而玻璃钢方形负压风机的风量为最小的。
当玻璃纤维增强型方形负压风扇正对且框架位于地面上时，风的一侧较大而另一侧较小的情况比采用方形负压风扇的情况更为明显。
镀锌板，风力机就地顺时针旋转。
