联想笔记本B480拆机教程
联想笔记本拆机过程
前言联想旭日150笔记本是联想近期推出的一款低价位15寸笔记本，采用了Intel 855GME芯片组、Intel Celeron M 1.40 GHz处理器和30G富士通硬盘，其整体性能并不逊色与采用同频率迅驰处理器的产品，反而在功耗和发热量上具有一定的优势（详细评测请浏览本站《首测！6999元的联想旭日150笔记本》一文），并且仅为6999元的售价使其成为了一款性价比极高的15寸型笔记本。
今天我们就是要给大家深入的分析一下这款高性价比的联想旭日150笔记本是如何设计的，内部构造和用料如何。
联想旭日150笔记本Step 1拆解键盘1当然，拆机的第一步还是取下电池，然后我们可以取下键盘上方的长条形上盖和键盘。
联想旭日150键盘上方的长条形盖板没有螺丝固定，完全依靠卡扣锁紧。
轻轻翘开边缘，慢慢的将卡扣一个个退出来，需要注意的是，最后需要将盖板向左轻轻推一下才能拿下来。
另外，一般超薄的机器都会使用螺丝来紧固，但是对于比较大的机器到是用和不用差不多，因为机器有足够空间允许从内部加固。
如果是超薄的则不行，它就需要从下用一颗螺丝来直接固定，这样也可以减少螺丝的使用，从而也可以减轻质量。
拆解键盘１拆解键盘１Step 2 拆解键盘2拆下盖板后，就可以轻松的取下键盘了。
键盘的上下方均有卡扣，而且还有两个螺丝固定，将螺丝拧下后向屏幕方向轻轻推动，键盘下方的卡扣就会脱出，然后将键盘与主板的接口断开就可以取下键盘了。
拆下盖板后拿下键盘将键盘与主板的接口断开就可以取下键盘键盘Step 3 机身构造1这时，机身内的大致构造就展现在我们眼前了，开关键、无线网卡槽和CPU上方的保护板拆掉螺丝后可以取下。
机身内的大致构造就展现在我们眼前按键Step 4 机身构造2在机身后部左右两边各有一个螺钉，将它们取下后，整个屏幕就可以拿下来的，可以看到，屏幕通过两个圆柱形的金属棍插进机身内，使其固定。
机身后部左右两边各有一个螺钉转轴金属棍插进机身内Step 5 拆解显示屏1此时要注意，显示器的数据线和无线网卡数据线还在机身内，需要将固定显示器的数据线的螺钉取下，将接口拔出。
教你怎么拆解ThinkPad本
对于笔记本电脑维修工作人员来说，拆机是笔记本电脑维修的第一步，也是很重要的一步。
因为笔记本电脑与台式电脑有着本质的区别，就算是同一个品牌，它的机型不同，外观及内部结构也是不同的，也并没有一个统一的标准来规范。
笔记本电脑的集成度非常高，内部的元器件也非常精密，如果在拆装过程中稍有疏忽便会造成很严重的后果。
鉴于拆装机的重要性，我们下面就针对IBM最经典的T40系列机型的拆装做一个介绍。
1. 笔记本电脑电池的拆卸在笔记本电脑的拆卸过程中，我们要做的第一步就是要把电池取掉，这样避免了带电作业的危险性。
具体步骤如图所示。
把电池锁定开关拨到朝“1”所示的位置。
按图所示把另一电池锁拨到“2”所示的方向，手握住电池朝“3”箭头所示方向拖出就可以了。
2. 笔记本电脑光驱的拆卸如图所示，把小开关向“1”所示方向推去时光驱拖钩就会向“2”所示方向弹出，然后向弹出的方向拉伸即可。
如图所示，这时光驱已经出来一半了，拖住光驱的底部向“3”所示方向平行拖出即可。
3. 笔记本电脑硬盘的拆卸如图所示，先取掉固定硬盘的螺丝如“1”所示。
如图所示，把笔记本电脑打开，成半开状态。
双手向“2”所示的方向拖出。
4. 笔记本电脑扩展内存的拆卸如图所示，打开内存盖螺丝“1”，拖起有螺丝的一端向“2”方向抬起即可。
如图所示，打开内存插槽盖后，把内存两边的卡子按照“3”所示方向分开。
按照“4”所示的方向取出内存5. 笔记本电脑键盘的拆卸如图所示，把图中“1”所示的4条螺丝拧掉。
如图所示，按照“2”所示的方向向前推键盘即可，使键盘松落。
如图所示，键盘这时可以取下，但要注意键盘与主板的连线。
用力不要过大以免损坏键盘线，按照“1”所示的方向拔出接口即可。
6. 笔记本内置内存的拆卸如图所示，取下键盘后你会看到键盘下有一条内存，这时按照“1”、“2”所示的方向取下内存即可。
用力不要太大以免造成内存插槽的损坏。
7. 调制解调器和蓝牙卡的拆卸如图所示，MODEM就在内存的旁边，第一步先拧掉“1”所示的螺丝，然后按照“2”所示的方向拔出即可。
笔记本拆机过程

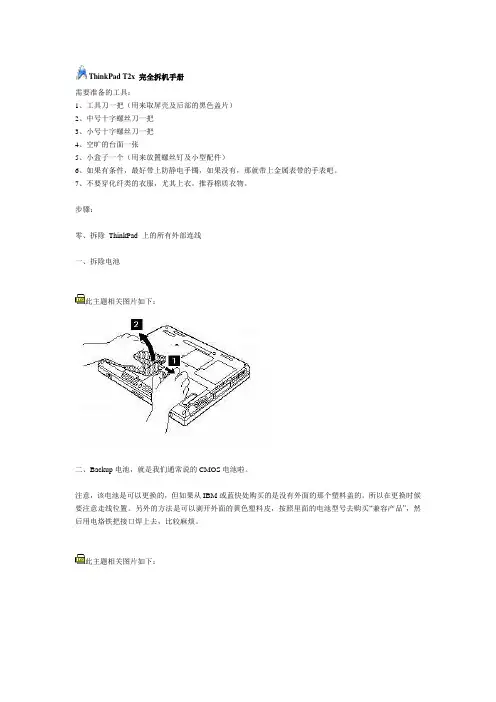

ThinkPad T2x 完全拆机手册需要准备的工具：1、工具刀一把（用来取屏壳及后部的黑色盖片）2、中号十字螺丝刀一把3、小号十字螺丝刀一把4、空旷的台面一张5、小盒子一个（用来放置螺丝钉及小型配件）6、如果有条件，最好带上防静电手镯，如果没有，那就带上金属表带的手表吧。
7、不要穿化纤类的衣服，尤其上衣。
推荐棉质衣物。
步骤：零、拆除ThinkPad 上的所有外部连线一、拆除电池此主题相关图片如下：二、Backup电池，就是我们通常说的CMOS电池啦。
注意，该电池是可以更换的，但如果从IBM或蓝快处购买的是没有外面的那个塑料盖的。
所以在更换时候要注意走线位置。
另外的方法是可以剥开外面的黄色塑料皮，按照里面的电池型号去购买“兼容产品”，然后用电烙铁把接口焊上去，比较麻烦。
此主题相关图片如下：这是Backup电池的走线图，框框中的是拆除该配件时使用的螺丝的规格，第一列中的是图示所标注的步骤号，第二列中的是螺丝的长度及直径，第三列中的是螺丝的具体规格吧。
注意：拆机原则，如果不能确保可以记住所有的螺丝的位置，那就按照拆机步骤把螺丝按次序分类放置。
此主题相关图片如下：三、拆硬盘此主题相关图片如下：在拔出硬盘盒的时候，要将LCD打开。
在安装的时候，要确保硬盘被正确插入，尤其是使用薄型硬盘的机器，如果没有水平插入硬盘，会造成硬盘无法识别，没有关系，重新拔出来，仔细插就可以了。
此主题相关图片如下：四、这是内存Notes：1、步骤1的螺丝是不能被完全取下的。
2、取内存的时候请不要直接触摸内存颗粒，小心的拿着PCB板的边缘。
3、安装内存的时候，要让内存的金手指尽可能深的插入底座中此主题相关图片如下：五、Mini PCI适配器这里面就是Modem/网卡了。
这个螺丝也是不能被取下的。
此主题相关图片如下：第3步骤取下的是一个金属屏蔽盖，是卡在插槽上面的。
小心取下，小图中，标注A的联线是网卡连线，这条连线直接连接到主机背后的RJ45接口上。
一步一步教你如何完美无损拆解笔记本电池，以联想为例
一步一步教你如何完美无损拆解笔记本电池，以联想为例
坛子里拆解笔记本电池的帖子非常多了，方法不外乎两种，一种简单粗暴，另一种就比较讲究技巧了，完美拆解的帖子非常多，但基本只是上了个结果图，而无过程图，回帖中就大有坛友求问拆解方法的，本文就以联想笔记本电池为例，为新坛友做个示范。
写在前面的话：
第一，此方法只适用于绝大多数以单面卡扣为主的笔记本电池，譬如本文采用的联想Y430笔记本电池，并不适用我另一台HP DV4的电池，双层正反暗扣，还用固体胶密封，卡的非常紧
第二，事先准备，笔记本电池一块（这不废话么），灵巧双手一对（千万别用蛮力，蛮力就变成暴力拆解了），无用的超市卡等塑料卡片一张（本文使用的是废弃银行卡）
万事俱备，下面开拆
用粗粮拍的，将就下吧，能800W拍出200W效果的也只有它了
1、先上要拆解的电池全貌，来自我的老本---联想Y430，电池已经失效了
2、首先选取电池四个角中厚度较厚的一个角（便于发力），对准上下两块外壳的缝隙，用力插入塑料卡
3、下面应该就不用教了吧，沿缝隙逐渐划开
4、一面已经划开了，隐约可见绿色，索尼的绿皮18650，可惜了，网上对这电池的评价都不高
5、一面已经出来了，剩下的三面还会远吗？
6、到这步，基本上算是已经无损拆出来了
不过，还不急，因为有些电池，会用胶将之粘在外壳上，此时如何处理呢
首先将保护板掀开
7、将卡牌插入电池与外壳之间的缝隙，撬开即可
8、结果就出来啦，外壳可以说是完美无损
9、最后来看下电池吧，很明显，其中一组已经失效啦，不知道单换这一组，能救活这个不。
笔记本电脑怎么样拆开后盖清理灰尘
笔记本电脑怎么样拆开后盖清理灰尘
可以说，任何一台笔记本使用三年以上，无论你的使用环境多么干净，也必须拆开后盖清理灰尘了，通常的建议是一年一清。
否则，多多少少会出现电脑变卡，夏天跑一会儿就觉得键盘烫手，甚至在运行一些大型游戏时当啷死机……这时候就需要我们拆开后盖清理灰尘了，下面就由店铺跟大家分享笔记本电脑拆开后盖清理灰尘的方法吧，希望对大家有所帮助~
笔记本电脑拆开后盖清理灰尘的方法
首先我的笔记本是联想g470，打开后盖一共需要拧六个螺丝如图。
联想笔记本的螺丝为了防止丢失丢失部分是拧不下来的，其中上面五个都是拧不下来的，只有最底下的可以拧下来(圆圈可以拧下来)。
把最下面的螺丝拧下来，其余五个都拧松，当听见叮的声音且不再往上即可，不要太大力。
从后盖的下面开始拆即可以拧下来的螺丝。
第一次拆可能比较紧用较薄的一字改锥慢慢的撬打开后再打左面的几个卡出如图即在那里把后盖轻轻撬出。
再撬上面，而最右面等三面都撬完轻轻向左拿即可完成。
后盖为了大家看清楚我就都拿下来了，如果还有什么问题可以再问我。
联想G480拆机清灰教程
拆机常规流程回顾：1.首先去掉底盖（D面）的所有螺丝，包括电池盒中的螺丝，小底盖如果可以取下则取下，内存和硬盘建议也取下；2.然而转到键盘面（C面），取下键盘后，然后把键盘底下的螺丝下光；3.可以分离C面和D面了，既分离键盘面外壳和底盖，内部的主板就暴露出来了。
本次教程的步骤有些繁琐，请认真往下看、、、先来个正面高清照Logo型号1.卸电池（首先卸电池主要为了防止意外漏电，万一不小心按到了开机键呢）按照图中指示的方向推动电池卡扣，左边卡扣不会反弹，右边会反弹。
右手抵住右边卡扣，再用左手将电池沿着箭头方向水平向上推，就是这样双手开工！！！2.卸D面螺丝（下图中红圈圈出10个位置就是你要卸掉的螺丝，一个都不要留！）卸完之后再拆后壳（有指甲的同学可以直接上手，没手指甲的还是老老实实用工具吧，像楼主这样用平口起子去撬开它，接着就是向下推，最后直接拿起）3.后花园（后壳拿掉，后花园的风景尽收眼底。
从左到右依次是1号光驱、2号无线网卡、3号硬盘、4号内存条，最后一个不需要动，前面三个依次拆掉）图中红圈处就是固定1号光驱的螺丝，卸掉它然后像这样把光驱拉出来，注意用力方向，不要上下左右的晃动，水平方向抽出就对了至于你们看到的这三个红圈里的螺丝，它们是摆设，不用管（实在想卸你就卸吧，记得装回来）光驱仓里还有三颗螺丝，它们是用来连接正反外壳的，也要卸掉接下来是2号无线网卡模块（这里只有一个螺丝要卸，红圈那个就是。
箭头那里只是起固定作用，没有螺丝。
然后就是1、2号接线，向上拔起，记住位置，装回的时候不要装反。
至于装反了会有什么后果，楼主也没试过不知！接线取下，网卡会自动翘起，顺着那45度方向把它抽出来就可以了）网卡下面还有一个螺丝，记得卸掉最后是3号硬盘（三个螺丝，卸完看下一步）手抓住黑色胶片，像楼主一样，然后顺着箭头方向往下拉，拉到拉不动就拎起来，硬盘就出来了，简单吧下面同样还有一颗螺丝，别忘了（装回的时候记得回来看此楼，不然你就会剩下很多螺丝不知道往哪里塞）4.键盘以及相关排线（首先看键盘周围有一层网格，楼主建议这种拆法。
(完整版)联想Y480拆机图及步骤
联想Y480拆机图及步骤
背面大图
拆掉背面最大的盖板，只有两个螺丝。
拿掉螺丝后，背板往下推，就会自然出来不是特别严谨。
正常的顺序，应该先拿掉电池
拿掉背板和电池的背面图，正面拍
然后拆硬盘。
硬盘一共两个螺丝固定，注意硬盘是往上拔出来的，接口是上下的，而非以前的设计向后拉
这个时候，可以卸掉背面你能看到的所有螺丝，然后抽出光驱，返回到C面拆键盘
键盘只有一个螺丝跟D面相连，拿掉螺丝后，键盘就可以掰下来。
注意有暗扣，另外键盘是有排线和C面主板相连的，别激动给掰断了
键盘拆好后，看到键盘和主板的排线，排线的扣子拉起来，拿掉排线
拿掉键盘后的C面
再确认一遍D面所有能看到的螺丝都卸掉了（除了固定散热铜管和散热片的CPU螺丝）, 就可以拆C面了
C面是一个整体，跟D面连接的只有暗扣。
各种暗扣，胆大心细，别掰坏了扣
C面正面
然后拆主板，只有一个螺丝和几个排线，拿掉之后，就可以拿下来
主板和D面有排线，注意断掉排线，别扯断了
这张是大家最想看到的。
其实在简单的拆解之后看不到的，CPU的散热管是一根很粗的铜管，而长的，细些的，是GPU的散热管
主板反面
风扇直径很大，叶片是涡轮状的
最后是拿掉主板后的D面，拆机完。
联想B拆机图解花屏及清灰解决办法终极篇
联想扬天 B460拆机图解-花屏及清灰解决办法终极篇2016年7月5日之前于4月27日发过一篇花屏解决办法,但因没有找到根本原因,所以并未根本解决,没过两个月又重犯了,经过不断摸索,这次终于根本解决了,特发此终极篇,予以纠正;清灰不是本文重点,由于拆机过程相同,只是顺手一起介绍,方便广大网友;相信不少用户均有此困扰,本人综合多位网友资料及本人实践整理出本文以分享;为节省时间,许多图片及文字来自网络,特此向提供图文的多位不知名字网友致谢第一步：准备工作;准备一把小梅花起子、镊子最好有、一张废卡、装螺丝与配件的盒子最好带分隔的,断开电源,卸下笔记本电池;第二步：拆除小盖板螺丝;联想扬天B460系列笔记,底部专门设计了一个可拆卸的窗口,方便用户升级内存、硬盘和清理灰尘;后盖板固定的5颗螺丝拆卸很简单,不过盖板上的四个大四个小塑料暗扣比较麻烦;千万不能硬扳,扳坏了后盖板就无法固定严实：第三步：卸下后盖;熟悉了上图中的塑料暗扣位置,就好办了;盖板右边专门有一个小槽,就是用来拿起后盖的;用指头挑起后盖,微向右卸下左边小暗扣,再提起盖板上半部轻轻的向后上方拉,拉出下面三个大的暗扣后,再向左上方整个拉出,注意不能使用蛮力：卸掉盖板后,主要硬件暴露无遗：由于只解决清灰及花屏问题,硬盘、内存和无线网卡均不必拆卸;第四步：光驱拆卸;光驱安装方法,绝大部分主流笔记本电脑都是相同的;拆掉上图红圈处的一颗固定螺丝,再把光驱从卡位上抽出：第五步：拆后盖螺丝;将电脑背后后盖所以未拆的螺丝拆下小盖螺丝已于第二步拆下:注意长框处光驱下面的3个螺丝要拆下,如下图所示：第六步：拆正面封口条;封口条如下图长方框内所示;方法：用小平口螺丝刀或刀片将塑料条左面的轻微撬起,然后向左拉动,拿下塑料条：第七步：拆键盘螺丝;拆下下图中标记圆圈的地方的2个螺丝:第八步：拆键盘;将键盘向屏幕方向轻轻提起一点,使键盘脱离上盖板卡槽,注意不能直接取下来,背后有排线;此时可看到后面的排线,取下排线压条,拔出排线,便可以取下键盘:第九步：拆排线和螺丝;取下下图红圈处的其它4处排线和3颗螺丝:第十步：取上盖所谓的B盖;轻轻抬起红圈处的2脚,抬起约10cm高后,向下方推出边沿内部有卡,即可取下上盖;至此,拆至如下图所示：下面针对清灰或花屏进行处理：一、清灰拆下风扇标记处的3颗螺丝,取下风扇,用防静电小刷进行清灰这是以动最少为原则,动的越少风险越小：二、花屏----换屏线花屏问题原因复杂,如果是显卡驱动问题或系统设置问题可自行解决；如果是显卡硬件问题,则建议到售后维修点进行维修或自行更换主板,相信更为经济,本文就不详述了;本人电脑偶尔出现花屏,横竖出现不同的条纹和颜色导致或严重如满屏雪花或轻微如只出现横向水波纹;在一次比较严重时,生气拍了电脑一下发现有短暂变好直至变好要轻拍,别把电脑砸了,在另一次时发现把屏幕前后进行角度调整,发现花屏出现变化并有时变好,而当打开角度达到最大时变为正常不一定所有机子都如此,之前判断可能是屏幕排线接触不良,但经过不断摸索,发现是屏线断裂而发生接触不良原因将在下面结合图片详细分析;总结发现如通过轻轻敲击电脑或调整屏幕角度,花屏现象有变化时,则基本上是屏线问题;解决办法是更换屏线,可在某宝上购买一根,每家的价格不一,加上运费大概成本在25元上下;见下图,联想编码为;在清灰的最后一步,即可看到屏线,详见下图红圈处;下面详细介绍如何更换屏线;第一步：拆屏框;在下图的4个红圈处有4个用双面胶粘贴的橡胶块,取下橡胶块,露出4个螺丝,用小十字螺丝刀取下螺丝,用废卡轻轻将压在屏幕上的屏框撬起拿下;注意最上面的一边屏框里面有双面胶,略显费劲,其它3边则很容易;第二步：屏幕与面盖拆分;取下屏框后,键下图;在屏幕屏轴下方的红圈处有2个螺丝,用螺丝刀取下螺丝,轻轻地将屏幕与面盖分开;第三步：换屏线;屏幕与面盖分开后,见下图;3个红圈处为屏线接口,取下屏线,装上新的屏线;注意取最下面红圈处的屏线时有一个技巧,详见下图红圈处,否则不知如何取出;具体方法是将蓝白2跟高压灯管线轻轻抬起,将屏线从下面轻轻穿过;屏线问题探源：见下图红圈处;联想在设计时,并未给屏线预留宽松的通道,而是卡在外壳与各金属件之间,由于屏幕开合二导致屏线不断进行硬弯折,久而久之,使屏线内部分信号线断裂从而发生接触不良,从而使屏幕无法获得完整的信号而导致花屏;为了更清楚的看到,下图是更换下的屏线,可以看到红圈中心处屏线相应位置磨损挤压严重,明显比相邻位置要细不少,内部信号线的挤压和弯折就可想而知,出现花屏问题也就不足为奇了;三、花屏/破屏----换屏有时屏幕破了,或者屏幕坏了导致花屏时,则需换屏;换屏也比较简单,只需取下下图中红圈处屏轴上的螺丝,取下坏屏,装上新屏即可;新屏在某宝上大概200元左右;四、处理完花屏、换屏或清灰问题后,按拆机相反步骤,安装好即可;自己动手,丰衣足食;在联想售后维修点,换屏线200元,换屏1200元,对于广大网友来讲还是可以节省不少的;但建议粗心的网友慎拆,不然弄丢或弄错螺丝、损坏某个零件,反而使电脑更坏了;。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
1、准备螺丝刀、刷子等工具。
2、笔记本背面，把电池卸了，把如下图红圈位置的两颗螺丝卸掉。
3、卸掉螺丝以后，滑动后盖，可以轻松取下来，然后把如下图红圈位置的螺丝卸掉。
4、卸掉硬盘的螺丝，然后抽动硬盘尾部的黑色胶带，轻轻把硬盘拉出来。
5、卸掉光驱的螺丝，拔出光驱。
6、拔出光驱后，光驱挡住的三颗小螺丝也露出来，一一拆下。
7、把连接无线网卡的两根线抠出来。
8、接下来转到正面，键盘部分，键盘上部分共有 4个卡口，用一字螺丝刀反方向，轻轻的将键盘卡口逐一翘起。
9、轻轻翘起键盘，注意键盘排线，把排线接头那个黑色的卡子轻轻拉开（不是拔出，而是往上拉成90°），取出键盘排线。
10、把如下红圆圈排线接头那个黑色的卡子轻轻拉开（不是拔出，而是往上拉成90°），取出排线。
11、把如下图红圈位置的螺丝卸掉。
12、接下来就拆C面的面板了。
拆的时候注意，按下图画红线的缝用一字螺丝刀轻轻顶出来，使其翘起，然后用指甲或卡片从正前方向屏幕依次把C面翘起，然后把C面往正前方拉出。
13、按下图操作（拔出三组电源线，拉开三个卡子）。
14、把如下图红圈位置的螺丝卸掉，卸掉后就可以取出主板。
15、把如下图红圈位置的螺丝松开，就可以卸下散热模组。
16、卸下散热模组，就看到了处理器和显卡，小的是处理器，大的是显卡。
17、好了，联系B480笔记本的拆机教程到此结束，大家可以清灰或者改造了，之后按照步骤重新再安装就可以了。
