冷库配铝排计算
冷库配铝排简易计算方法1、50m3以下，高3米以下的：底面积的2－2.5倍。
2、50m3－100m3底面积的2倍。
3、100－300m3：底面积的1.8倍。
4、300－500m3：按每立方0.5m3计算。
5、500－1000m3：按每立方0.45m3计算。
6、1500－2000m3：按每立方0.4m3计算。
7、2000m3以上：按0.18－0.26m3/m3注：根据冷库用途、温度、热负荷大小，计算后调整。
铝排常用翅型：￠25×130二翅片每米0.29平方(带内齿）￠25×150二翅片每米0.33平方￠32×150二翅片每米0.34平方￠32三翅每米0.495平方搁架管：￠32 每米0.68平方￠25 每米0.65平方冷库所用的铝排管米和平米换算在制冷系统中，铝排蒸发器比钢管和冷风机要更加节能，并且使用寿命更长，因而受到更多人的青睐，那么，一个冷库所需要用的铝排的面积如何计算呢，如下：冷库铝排管1、铝排的面积，要按照翅型来计算，不同规格翅型的面积是不一样的，具体如下所示：铝排常用翅型：Φ25*130二翅片每米0.29平方（带内齿）Φ25*150二翅片每米0.33平方Φ32*150二翅片每米0.34平方Φ32三翅每米0.495平方2、翼片管与空气的换热能力K值约为8-10w/m2、℃也可采用简便方法计算，当冷藏库库温设定在-18℃时，可按半封闭压缩机的排气量乘以系数2得数即为应配铝排的蒸发面积平方米数，如5匹中低温压缩机排气量为18m3/h×2=36m2 此种配比时，蒸发温度与库内温度差约为10℃,节能效果相当理想。
蒸发面积配小时温度差会增大，压缩机的制冷量会减小，耗电量增加。
假设冷库耗冷量5kw，对于R22重力供液、自然对流、盘管式蒸发器，库温在-18℃左右时，其传热系数K=8.5w/m2℃，传热温差△T=10℃，所以需传热面积F=Q/K△T=5000/8.5×10=59m2又翅片管单位长度的传热面积=0.35m2实际我们选用翅片管168米。
铝排管制冷剂充注量计算
对于铝排管制冷剂充注量的计算，我们可以根据具体情况进行详细分析和计算。
首先，我们需要了解铝排管的相关参数以及制冷剂的类型和性质，然后结合具体的充注要求进行计算。
接下来，我将详细介绍铝排管制冷剂充注量计算的步骤和相关知识。
一、铝排管的相关参数铝排管是制冷系统中常用的一种管材，通常具有一定的长度、直径和壁厚等参数。
在进行制冷剂充注量计算时，我们需要准确了解铝排管的长度和内径等参数，这些参数将直接影响到最终的充注量计算结果。
二、制冷剂的类型和性质在制冷系统中，常见的制冷剂包括R22、R134a、R410a等，它们具有不同的物理性质，如密度、比热容、气化焓等。
在进行充注量计算时，我们需要根据具体使用的制冷剂，准确获取其物理性质数据，以便进行后续的计算。
三、充注量计算步骤1. 确定铝排管的长度和内径，分别记为L（m）和d（m）。
2. 根据实际情况选择合适的制冷剂，并获取其物理性质数据，如密度ρ（kg/m³）、比热容c（J/kg·K）、气化焓h（J/kg）等。
3. 根据铝排管的内径和制冷剂的物理性质，计算铝排管的体积V（m³），即V=π(d/2)²L。
4. 根据制冷剂的物理性质，计算充注量Q（kg），即Q=Vρ。
5. 最后，根据具体的制冷系统要求，结合实际情况进行修正，以确保充注量的准确性和合理性。
四、注意事项在进行铝排管制冷剂充注量计算时，需要特别注意以下几个方面：1. 确保获取的铝排管参数准确无误，避免因参数错误导致计算结果偏差。
2. 对于不同类型的制冷剂，其物理性质有所差异，因此在选择和使用制冷剂的过程中，需要仔细核对相关数据，以确保计算的准确性。
3. 在实际操作中，应当根据具体情况对计算结果进行修正，考虑到管道长度、弯头损失、液态管道损失等因素，从而得出最终合理的充注量值。
五、总结铝排管制冷剂充注量计算是制冷系统中重要的一环，准确的充注量计算可以保证系统的正常运行和高效工作。
铝排管制冷剂充注量计算
铝排管制冷剂充注量计算
（原创实用版）
目录
一、引言
二、铝排管制冷剂充注量的计算方法
1.充注量的定义与重要性
2.计算公式
3.实验验证与应用
三、总结
正文
一、引言
制冷器具中制冷剂的充注量对于制冷效果和系统性能有着重要影响。
充注量过低会导致制冷效果不佳，而充注量过高则可能导致系统压力过大，影响设备寿命和安全性。
因此，准确地计算制冷剂的充注量对于制冷系统的设计和运行至关重要。
本文以铝排管制冷剂充注量为例，介绍一种计算方法。
二、铝排管制冷剂充注量的计算方法
1.充注量的定义与重要性
制冷剂充注量是指在制冷系统中充入制冷剂的质量或体积。
在实际应用中，制冷剂的充注量通常由设备制造商根据系统的特性和要求进行设定。
对于用户而言，了解充注量的定义和重要性有助于更好地使用和维护制冷设备。
2.计算公式
铝排管制冷剂充注量的计算公式如下：
Q = k × L ×ΔT
其中，Q 表示制冷剂的充注量，k 为传热系数，L 为铝排管的长度，ΔT 为制冷剂在铝排管中的温度差。
3.实验验证与应用
该计算方法已经成功应用于新产品开发中，通过实验验证了其有效性。
利用这一方法，可以减少充注量优化实验时间，提高研发效率。
三、总结
铝排管制冷剂充注量的计算方法为制冷系统设计和运行提供了一种
有效的手段。
通过计算公式，可以方便地确定制冷剂的充注量，从而实现优化制冷效果和提高系统性能的目的。

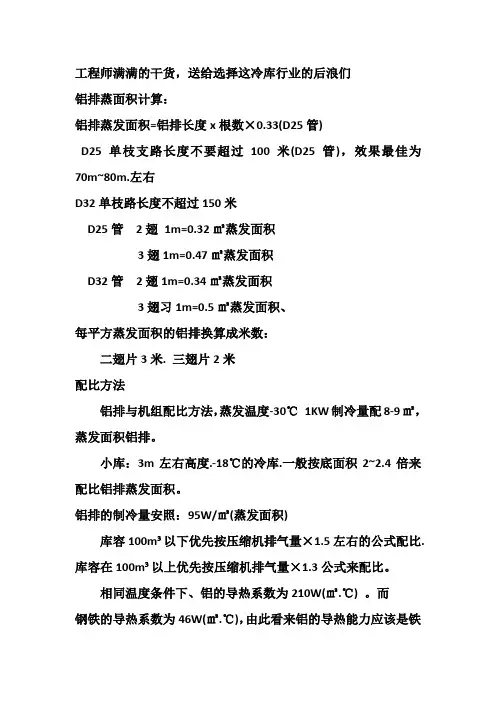

冷库压缩机 铝排 配比
工程师满满的干货，送给选择这冷库行业的后浪们
铝排蒸面积计算：
铝排蒸发面积=铝排长度x根数×0.33(D25管)
D25单枝支路长度不要超过100米(D25管)，效果最佳为70m~80m.左右
D32单枝路长度不超过150米
D25管2翅1m=0.32㎡蒸发面积
3翅1m=0.47㎡蒸发面积
D32管2翅1m=0.34㎡蒸发面积
3翅习1m=0.5㎡蒸发面积、
每平方蒸发面积的铝排换算成米数：
二翅片3米. 三翅片2米
配比方法
铝排与机组配比方法，蒸发温度-30℃1KW制冷量配8-9㎡，蒸发面积铝排。
小库：3m左右高度.-18℃的冷库.一般按底面积2~2.4倍来配比铝排蒸发面积。
铝排的制冷量安照：95W/㎡(蒸发面积)
库容100m³以下优先按压缩机排气量×1.5左右的公式配比.库容在100m³以上优先按压缩机排气量×1.3公式来配比。
相同温度条件下、铝的导热系数为210W(㎡.℃) 。
而
钢铁的导热系数为46W(㎡.℃)，由此看来铝的导热能力应该是铁
的4.56倍，所以铝排较铁排节能30%.
实例一: 客户要求速冻肉串，库温零下30℃库房面积10mx10mx5m
选配2台低温90P的并联压缩机600KW蒸发冷
4台低温310冷风机15冷吨膨胀阀外加（油分、虹吸罐）目前使用反馈每天运行16小时出货量在20吨。
冷库铝排管配套工程方案
冷库铝排管配套工程方案冷库是用于储存低温产品的设施，其中排管系统是冷库的重要组成部分。
铝排管作为一种新型的排管材料，具有良好的耐腐蚀性、导热性和连接性能，并且可以满足冷库对于管道系统的严格要求。
本文将针对冷库铝排管配套工程方案进行详细介绍和分析。
2. 工程需求分析冷库排管系统需要满足以下功能要求：（1）导热性能好：冷库排管系统需要具有良好的导热性能，以确保低温产品在储存和运输过程中能够保持稳定的温度。
（2）耐腐蚀性好：由于冷库排管系统要经常接触低温液体和环境，所以排管材料需要具备较好的耐腐蚀性能，以避免产生腐蚀和污染。
（3）连接性能好：冷库排管系统需要具有良好的连接性能，以确保排管系统的密封性和稳定性。
（4）易于安装和维护：冷库排管系统需要设计为易于安装和维护的结构，以降低工程施工成本和维护成本。
3. 工程设计方案为了满足冷库排管系统的功能要求，我们提出以下工程设计方案：（1）材料选择：冷库排管系统采用铝排管作为主要材料，这种材料具有良好的导热性能和耐腐蚀性能，可以满足冷库对于排管系统的严格要求。
（2）结构设计：冷库排管系统采用了模块化设计，采用预制件和标准化部件进行装配，使得安装过程更加简便和快捷。
此外，排管系统采用了多道密封设计，以确保系统的密封性和稳定性。
（3）连接方式：冷库排管系统采用了可拆卸连接件，以便于系统的安装和维护。
同时，连接件采用了特殊设计，能够保证连接的牢固和密封。
（4）绝缘保护：为了减少热量损失，冷库排管系统采用了绝缘保护措施，使得排管系统在低温环境下能够保持稳定的温度。
4. 工程施工流程（1）前期准备：在施工之前，需要对冷库排管系统的位置和结构进行测量和规划，以确保系统的安装位置和结构设计符合要求。
（2）材料采购：采购铝排管和相应的连接件，确保材料的质量和数量满足施工需要。
（3）安装排管系统：根据工程设计方案，进行排管系统的安装和连接，确保系统的结构稳定和连接牢固。
（4）绝缘保护：对排管系统进行绝缘保护处理，确保系统在低温环境下能够保持稳定的温度。
铝排管制冷剂充注量计算
铝排管制冷剂充注量计算（原创实用版）目录一、引言二、铝排管制冷剂充注量的计算方法1.充注量的重要性2.计算公式3.实验验证及应用三、总结正文一、引言制冷器具中，制冷剂的充注量对于制冷效果至关重要。
若充注量过多，会导致制冷效果不佳，反之则可能引发制冷系统故障。
因此，准确地计算制冷剂的充注量是制冷器具设计过程中的关键环节。
本文以铝排管制冷剂充注量为例，介绍一种计算方法。
二、铝排管制冷剂充注量的计算方法1.充注量的重要性在制冷系统中，制冷剂的充注量直接影响到系统的工作效果。
充注量过大，会导致制冷效果不佳，因为过多的制冷剂会导致冷凝器中的压力升高，从而使得制冷效果降低。
反之，如果充注量过小，则可能导致制冷系统故障，因为制冷剂在系统中的流动受到限制，无法保证制冷剂在蒸发器和冷凝器之间的正常循环。
2.计算公式针对铝排管制冷剂充注量的计算，可以采用如下公式：充注量 = (排管面积×排管长度×制冷剂密度) / (制冷剂在蒸发器中的流动阻力 + 制冷剂在冷凝器中的流动阻力)其中，排管面积和排管长度可以通过测量铝排管的尺寸获得；制冷剂密度需要根据所使用的制冷剂类型查询相应的数据；制冷剂在蒸发器和冷凝器中的流动阻力可以通过实验测量获得。
3.实验验证及应用本文所提出的计算方法已经成功应用于某新型制冷器具的产品开发过程中。
通过实验验证，采用这一方法可以有效减少充注量优化实验时间，提高研发效率。
同时，该方法还具有较强的通用性，可以应用于不同类型和规格的铝排管制冷系统的充注量计算。
三、总结本文介绍了一种铝排管制冷剂充注量的计算方法，该方法充分考虑了制冷剂在蒸发器和冷凝器中的流动阻力，可以较为准确地计算出合适的充注量。
铝排管制冷剂充注量计算
铝排管制冷剂充注量计算铝排管制冷剂充注量计算是制冷行业中非常重要的一项工作。
它直接关系到制冷设备的性能和效果，因此必须重视和正确操作。
首先，我们来了解一下铝排管制冷剂的作用。
制冷剂是制冷循环中的介质，它在蒸发器中吸收热量，然后在压缩机中被压缩成高温高压气体，通过冷凝器将热量释放到外界，最后再通过膨胀阀回到蒸发器重新循环。
制冷剂的充注量计算是为了确保制冷循环能够正常运行，使制冷设备达到最佳性能。
不正确的充注量会导致制冷效果不佳、能耗增加甚至设备故障。
因此，正确的充注量计算对于保证设备正常运行至关重要。
充注量的计算需要考虑多个因素，包括制冷设备的型号、排管的长度、室内和室外的温度差、制冷剂的种类等。
其中，排管的长度对充注量的计算有很大影响。
一般来说，排管越长，制冷剂的充注量就需要增加，否则会导致制冷效果下降。
在进行充注量计算之前，我们首先要选择适当的制冷剂。
常用的铝排管制冷剂有R410A、R32等。
不同的制冷剂有不同的充注要求，因此在计算充注量之前，需要了解所使用制冷剂的相关参数和充注标准。
充注量的计算需要结合制冷设备的实际情况进行，可以参考制冷设备的制造商提供的技术手册和充注标准。
一般来说，制冷设备的充注量应该在技术手册规定的范围内，过少或过多都会影响设备的运行效果。
在进行充注量计算时，要严格按照规定的步骤和方法操作，不能随意增减充注量。
同时，还要注意保证充注过程的密封性，避免制冷剂泄漏。
总之，铝排管制冷剂充注量计算对于制冷设备的性能和效果至关重要。
合理的充注量能够保证制冷设备的正常运行，提高制冷效果，降低能耗。
因此，制冷从业人员必须掌握充注量计算的方法和步骤，确保操作正确和安全。
只有这样，才能为用户提供高质量的制冷服务。
铝排载流计算
铝排载流计算铝排载流计算是工程中常用的一项重要计算，它用于确定铝排在特定条件下所能承受的电流负载。
正确计算铝排的载流能力对于保证电气系统的安全运行至关重要。
本文将介绍铝排载流计算的基本原理、相关公式以及实际应用。
首先，让我们了解铝排的基本概念。
铝排，也称铝合金排线，是一种扁平的导电材料，由高纯度的铝合金制成。
由于铝的高导电性和良好的散热性能，铝排被广泛应用于电力系统、电力电子设备以及建筑物中的配电系统中。
铝排的载流能力主要受到以下因素的影响：1. 材料的导电性能：铝排的导电性能决定了它能够承受的最大电流负载。
一般来说，导电性能较好的铝合金铝排能够承受更大电流负载。
2. 截面积：铝排的截面积越大，可以承受的电流负载就越大。
3. 温升：电流通过铝排时会产生一定的热量，如果铝排不能及时散热，将导致温度升高。
温度升高会使铝排的电阻增加，从而降低了其载流能力。
因此，铝排的散热性能对载流能力的影响非常重要。
根据以上因素，我们可以使用下面的公式来计算铝排的载流能力：载流能力(I) = (材料导电性能)*(截面积)/(电流密度系数*温升系数)其中，电流密度系数是指允许通过铝排的电流密度，一般取决于具体应用场景。
温升系数则是指铝排在单位电流下温度升高的程度。
在实际应用中，我们还需要考虑到一些特殊情况，如电流的非恒定性、周围环境温度的变化以及附加散热设备的情况。
这些因素都可能对铝排的载流能力产生影响。
因此，在进行铝排载流计算时，应该结合实际情况进行综合考虑。
总之，铝排载流计算是电子工程中非常重要的一部分，它能够帮助我们确定铝排的合理使用范围，从而保证电气系统的安全运行。
通过合理应用上述计算公式，我们可以准确地计算出铝排的载流能力，并且针对不同的应用场景进行综合考虑，以确保铝排的可靠性和稳定性。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
冷库配铝排简易计算方法
1、 50m3以下，高 3 米以下的：底面积的2－倍。
2、 50m3－ 100m3底面积的 2 倍。
3、 100－300m3：底面积的倍。
4、 300－500m3：按每立方计算。
5、 500－1000m3：按每立方计算。
6、 1500－ 2000m3：按每立方计算。
3
以上：按－/m 3
7、 2000m
注：根据冷库用途、温度、热负荷大小，计算后调整。
铝排常用翅型：
￠ 25× 130二翅片每米平方( 带内齿）
￠ 25× 150二翅片每米平方
￠ 32× 150二翅片每米平方
￠ 32三翅每米平方
搁架管：
￠ 32每米平方
￠ 25每米平方
冷库所用的铝排管米和平米换算
在制冷系统中，铝排蒸发器比钢管和冷风机要更加节能，并且使用寿命更长，因而受到更多人的青睐，那么，一个冷库所需要用的铝排的面积如何计算呢，如下：冷库铝排管
1、铝排的面积，要按照翅型来计算，不同规格翅型的面积是不一样的，具
体如下所示：
铝排常用翅型：
Φ25*130 二翅片每米平方（带内齿）
Φ25*150 二翅片每米平方
Φ32*150 二翅片每米平方
Φ32 三翅每米平方
2、翼片管与空气的换热能力K 值约为 8-10w/m2、℃也可采用简便方法计算，当冷藏库库温设定在 -18 ℃时，可按半封闭压缩机的排气量乘以系数 2 得数即为应配铝排的蒸发面积平方米数，如 5 匹中低温压缩机排气量为 18m3/h×2=36m2 此种配比时，蒸发温度与库内温度差约为 10℃ , 节能效果相当理想。
蒸发面积配小时温度差会增大，压缩机的制冷量会减小，耗电量增加。
假设冷库耗冷量5kw，对于 R22 重力供液、自然对流、盘管式蒸发器，库温在-18 ℃左右时，其传热系数K=m2℃，传热温差△T=10℃，
所以需传热面积F=Q/K△T=5000/×10=59m2
又翅片管单位长度的传热面积=
实际我们选用翅片管168 米。
按照铝排的翅片等型式对照出每米长度的面积X200 米 =总面积。
7 R5 B* d/ `$ G" y/ N
得出了铝排传热的总面积和冷库需要的库温，再对照蓝色表格中压缩机的排气量即可。
或者根据库房的容积计算出所需铝排的传热面积。
