《机械制造工艺学》试题库及答案59652
机械制造工艺学试题库附答案

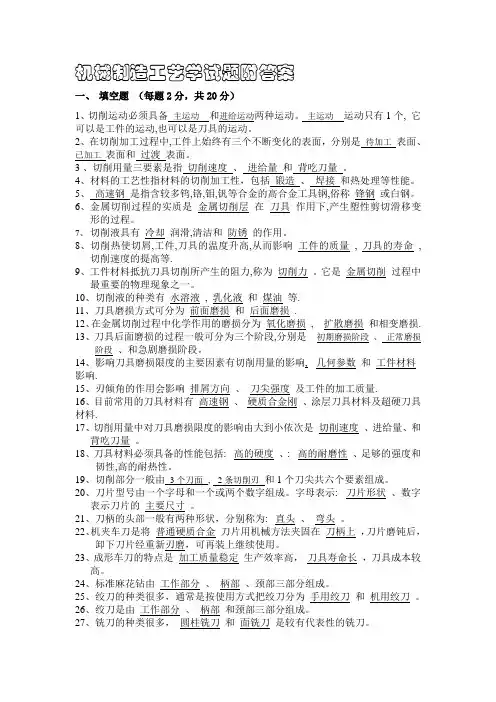

机械制造工艺学试题附答案一、填空题（每题2分，共20分）1、切削运动必须具备_主运动__和进给运动两种运动。
_主运动__运动只有1个, 它可以是工件的运动,也可以是刀具的运动。
2、在切削加工过程中,工件上始终有三个不断变化的表面，分别是待加工表面、已加工表面和过渡表面。
3、切削用量三要素是指切削速度、进给量和背吃刀量。
4、材料的工艺性指材料的切削加工性，包括锻造、焊接和热处理等性能。
5、高速钢是指含较多钨,铬,钼,钒等合金的高合金工具钢,俗称_锋钢_或白钢。
6、金属切削过程的实质是_金属切削层_在_刀具_作用下,产生塑性剪切滑移变形的过程。
7、切削液具有_冷却_润滑,清洁和_防锈_的作用。
8、切削热使切屑,工件,刀具的温度升高,从而影响_工件的质量_,_刀具的寿命_,切削速度的提高等.9、工件材料抵抗刀具切削所产生的阻力,称为_切削力_。
它是_金属切削_过程中最重要的物理现象之一。
10、切削液的种类有_水溶液_,_乳化液_和_煤油_等.11、刀具磨损方式可分为_前面磨损_和_后面磨损_.12、在金属切削过程中化学作用的磨损分为_氧化磨损_,__扩散磨损_和相变磨损.13、刀具后面磨损的过程一般可分为三个阶段,分别是_初期磨损阶段、正常磨损阶段_、和急剧磨损阶段。
14、影响刀具磨损限度的主要因素有切削用量的影响, _几何参数_和_工件材料_影响.15、刃倾角的作用会影响_排屑方向_、_刀尖强度_及工件的加工质量.16、目前常用的刀具材料有_高速钢_、_硬质合金刚_、涂层刀具材料及超硬刀具材料.17、切削用量中对刀具磨损限度的影响由大到小依次是_切削速度_、进给量、和_背吃刀量_。
18、刀具材料必须具备的性能包括: _高的硬度_、: _高的耐磨性_、足够的强度和韧性,高的耐热性。
19、切削部分一般由_3个刀面_, _2条切削刃_和1个刀尖共六个要素组成。
20、刀片型号由一个字母和一个或两个数字组成。
《机械制造工艺学》试题库及答案,推荐文档
装备和标准技术等级的工人，不延长加工时间）所能保证的加工精度。
1. 获得形状精度的方法有_轨迹法_、成形法、_展成法_。
2. 主轴回转作纯径向跳动及漂移时，所镗出的孔是_椭圆__形。
3. 零件的加工质量包括加工精度和加工表面质量__。
4. 表面残余_拉_ （拉或压）应力会加剧疲劳裂纹的扩展。
5. 车削加工时，进给量增加会使表面粗糙度_变大_。
6. 切削液的作用有冷却、_润滑一、清洗及防锈等作用。
7. 在受迫振动中，当外激励频率近似等于系统频率时，会发生_共振_现象8. 刀具静止参考系的建立是以切削运动为依据，其假定的工作条件包括假定运动条件和假定安装条件。
9. 磨削加工的实质是磨粒对工件进行_刻划一_、__滑擦（摩擦抛光）和切削三种作用的综合过程。
10. 产品装配工艺中对“三化”程度要求是指结构的标准化、通用化和系列化。
11. 尺寸链的特征是—关联性和_封闭性_。
12. 零件光整加工的通常方法有—珩磨_、研磨、超精加工及_抛光_等方法。
13. 机械加工工艺规程实际上就是指规定零件机械加工工艺过程和操作方法等的工艺文件14. 工艺过程是指生产过程中，直接改变生产对象形状、尺寸、相对位置、及性质的过程。
15. 零件的几何精度、表面质量、物理机械性能是评定机器零件质量的主17. 工艺系统的几何误差主要加工方法的原理误差、制造和磨损所产生的机床几何误差和传动误差，调整误差、工件的安装误差、刀具、夹具和量具由于的制造误差与磨损引起。
18. 轴类零件加工中常用两端中心孔作为统一的定位基准。
19. 零件的加工误差指越小（大） _____________ ，加工精度就越高（低）。
20. 粗加工阶段的主要任务是获得高的生产率。
21. 工艺系统的几何误差包括加工方法的原理误差、制造和磨损所产生的机床几何误差和传动误差，调整误差、刀具、夹具和量具的制造误差、工件的安装误差。
22. 精加工阶段的主要任务是使各主要表面达到图纸规定的质量要求。
《机械制造工艺学》试卷及答案

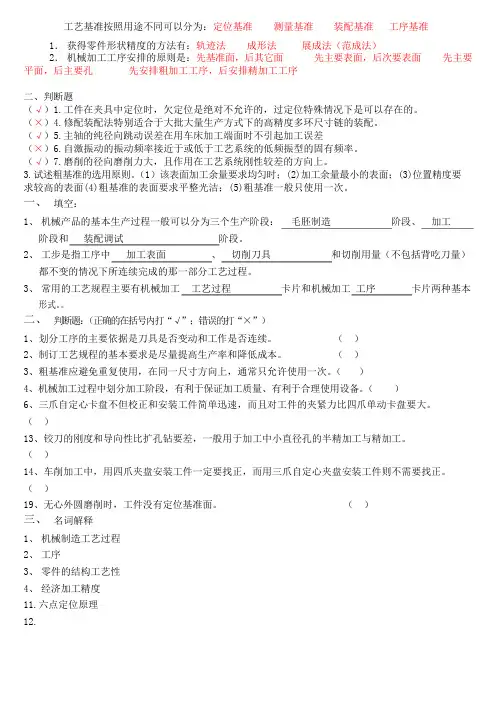

工艺基准按照用途不同可以分为：定位基准测量基准装配基准工序基准1．获得零件形状精度的方法有：轨迹法成形法展成法（范成法）2．机械加工工序安排的原则是：先基准面，后其它面先主要表面，后次要表面先主要平面，后主要孔先安排粗加工工序，后安排精加工工序二、判断题（√）1.工件在夹具中定位时，欠定位是绝对不允许的，过定位特殊情况下是可以存在的。
（×）4.修配装配法特别适合于大批大量生产方式下的高精度多环尺寸链的装配。
（√）5.主轴的纯径向跳动误差在用车床加工端面时不引起加工误差（×）6.自激振动的振动频率接近于或低于工艺系统的低频振型的固有频率。
（√）7.磨削的径向磨削力大，且作用在工艺系统刚性较差的方向上。
3.试述粗基准的选用原则。
（1）该表面加工余量要求均匀时；(2)加工余量最小的表面；(3)位置精度要求较高的表面(4)粗基准的表面要求平整光洁；(5)粗基准一般只使用一次。
一、填空：1、机械产品的基本生产过程一般可以分为三个生产阶段：毛胚制造阶段、加工阶段和装配调试阶段。
2、工步是指工序中加工表面、切削刀具和切削用量（不包括背吃刀量）都不变的情况下所连续完成的那一部分工艺过程。
3、常用的工艺规程主要有机械加工工艺过程卡片和机械加工工序卡片两种基本形式。
二、判断题：（正确的在括号内打“√”；错误的打“×”）1、划分工序的主要依据是刀具是否变动和工作是否连续。
（）2、制订工艺规程的基本要求是尽量提高生产率和降低成本。
（）3、粗基准应避免重复使用，在同一尺寸方向上，通常只允许使用一次。
（）4、机械加工过程中划分加工阶段，有利于保证加工质量、有利于合理使用设备。
（）6、三爪自定心卡盘不但校正和安装工件简单迅速，而且对工件的夹紧力比四爪单动卡盘要大。
（）13、铰刀的刚度和导向性比扩孔钻要差，一般用于加工中小直径孔的半精加工与精加工。
（）14、车削加工中，用四爪夹盘安装工件一定要找正，而用三爪自定心夹盘安装工件则不需要找正。
机械制造工艺考试试卷试题含答案
《机械制造工艺学》习题1第一部分一、单项选择题1．采用合理结构减小热变形对加工精度影响的措施主要有采用（）、热补偿结构和合理选择装配基准。
A、热对称结构B、热处理C、合理减少重量D、提高热容量2．机械加工表面缺陷主要有表层加工冷作硬化、表层金相组织变化和（）。
A、位置误差B、形状误差C、圆柱度不达标D、表层残余应力3．以下不属于机械加工中振动的危害的是（）。
A、影响加工表面粗糙度B、影响生产效率C、加速刀具磨损D、明显增加切削热4．切削加工表面粗糙度值主要取决于切削残留面积的（）。
A、大小B、形状误差C、平面度D、高度5. 工艺规程规划时，产品基本不变的大批、大量生产，选用（）。
A、数控机床B、普通机床C、专用组合机床D、自动机床6. （）的基本尺寸等于各组成环基本尺寸的代数和。
A、组成环B、封闭环C、增环D、减环7．在确定夹紧力方向时应选择在工件刚度较大的方向上，主要原因是（）。
A、防止工件变形B、确保夹紧可靠C、确保定位可靠D、防止翻转8. 在机械加工过程中，（）是工件实际定位中绝不允许的。
A、完全定位B、不完全定位C、过定位D、欠定位二、多项选择题1. 加工误差预防主要措施（）。
A、采用先进工艺和设备B、直接减少原始误差C、转移原始误差D、误差分组E、就地加工2．表面几何形状精度主要包括（）。
A、表面粗糙度B、圆柱度C、波纹度D、纹理方向E、表面缺陷3．机械加工工艺路线主要内容有（）。
A、熟悉或确定毛坯B、选择定位基准C、确定加工方法D、安排加工顺序以及安排热处理E、检验和其它工序4．机械加工工艺规程规划所需原始资料有（）。
A、产品的全套装配图及零件图B、产品的验收质量标准C、产品的生产纲领及生产类型D、零件毛坯图及毛坯生产情况E、本厂（车间）的生产条件5．机器装配的自动化基本内容有（）。
A、装配组织自动化B、装配过程的储运系统自动化C、装配规划自动化D、装配作业自动化E、装配过程信息流自动化6. 加工方法的选择原则有（）。
机械制造工艺学课后习题及参考答案

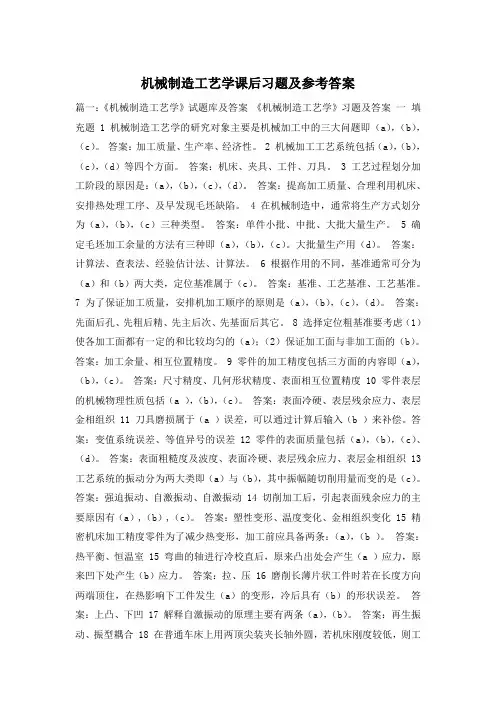

机械制造工艺学课后习题及参考答案篇一：《机械制造工艺学》试题库及答案《机械制造工艺学》习题及答案一填充题 1 机械制造工艺学的研究对象主要是机械加工中的三大问题即（a），（b），（c）。
答案：加工质量、生产率、经济性。
2 机械加工工艺系统包括（a），（b），（c），（d）等四个方面。
答案：机床、夹具、工件、刀具。
3 工艺过程划分加工阶段的原因是：（a），（b），（c），（d）。
答案：提高加工质量、合理利用机床、安排热处理工序、及早发现毛坯缺陷。
4 在机械制造中，通常将生产方式划分为（a），（b），（c）三种类型。
答案：单件小批、中批、大批大量生产。
5 确定毛坯加工余量的方法有三种即（a），（b），（c）。
大批量生产用（d）。
答案：计算法、查表法、经验估计法、计算法。
6 根据作用的不同，基准通常可分为（a）和（b）两大类，定位基准属于（c）。
答案：基准、工艺基准、工艺基准。
7 为了保证加工质量，安排机加工顺序的原则是（a），（b），（c），（d）。
答案：先面后孔、先粗后精、先主后次、先基面后其它。
8 选择定位粗基准要考虑（1）使各加工面都有一定的和比较均匀的（a）；（2）保证加工面与非加工面的（b）。
答案：加工余量、相互位置精度。
9 零件的加工精度包括三方面的内容即（a），（b），（c）。
答案：尺寸精度、几何形状精度、表面相互位置精度 10 零件表层的机械物理性质包括（a ），（b），（c）。
答案：表面冷硬、表层残余应力、表层金相组织 11 刀具磨损属于（a ）误差，可以通过计算后输入（b ）来补偿。
答案：变值系统误差、等值异号的误差 12 零件的表面质量包括（a），（b），（c）、（d）。
答案：表面粗糙度及波度、表面冷硬、表层残余应力、表层金相组织 13 工艺系统的振动分为两大类即（a）与（b），其中振幅随切削用量而变的是（c）。
答案：强迫振动、自激振动、自激振动 14 切削加工后，引起表面残余应力的主要原因有（a）,（b）,（c）。
机械制造工艺学考试试题及答案（四套全）
机械制造⼯艺学考试试题及答案（四套全）⼀、是⾮题 (10分)1. 建⽴尺⼨链的“最短原则”是要求组成环的数⽬最少。
( √ )2. 圆偏⼼夹紧机构的⾃锁能⼒与其偏⼼距同直径的⽐值有关。
( √ )3. 机械加⼯中，不完全定位是允许的，⽋定位是不允许的。
( √ )4. 装配精度与零件加⼯精度有关⽽与装配⽅法⽆关。
( × )5. 细长轴加⼯后呈纺锤形，产⽣此误差的主要原因是⼯艺系统的刚度。
( √ )6. 由⼯件内应⼒造成的零件加⼯误差属于随机性误差。
( √ )7. 采⽤⾼速切削能降低表⾯粗糙度。
( √ )8. 冷塑性变形使⼯件表⾯产⽣残余拉应⼒。
( × )9. 精基准选择原则中“基准重合原则”是指⼯艺基准和设计基准重合。
( √ )10.分析⼯件定位被限制的不定度时，必须考虑各种外⼒对定位的影响。
( √ )⼆、填空 (30分)1. 为减少误差复映，通常采⽤的⽅法有：（提⾼⽑坯制造精度），（提⾼⼯艺系统刚度），（多次加⼯）。
2. 达到装配精度的⽅法有（互换法），（调整法），（修配法）。
3. 表⾯质量中机械物理性能的变化包括（加⼯表⾯的冷却硬化），（⾦相组织变化），（残余应⼒）。
4. 机床主轴的回转误差分为（轴向跳动），（径向跳动），（⾓度摆动）。
5. 机械加⼯中获得⼯件形状精度的⽅法有（轨迹法），（成型法），（展成法）。
6. 机床导轨在⼯件加⼯表⾯（法线）⽅向的直线度误差对加⼯精度影响⼤，⽽在（切线）⽅向的直线度误差影响⼩。
8. 夹具对⼑元件的作⽤是确定（⼑具）对（⼯件）的正确加⼯位置。
9. 应⽤点图进⾏误差分析时X 和R 的波动反映的是（变值性误差的变化）和（随机性误差）的分散程度。
11.划分⼯序的主要依据是⼯作地点是否改变和( ⼯件是否连续完成 )。
六、(10分) 车削⼀批轴的外圆，其尺⼨要求为Φ20±0.06。
若此⼯序尺⼨呈正态分布，公差带中⼼⼤于分布中⼼，其偏值δ=0.03mm ，均⽅根差σ=0.02mm ，求：(1)这批⼯件的废品率是多少?(2)指出该⼯件常值系统误差和随机误差的⼤⼩；(3)可采取什么改进措施以消除废品?解：（1）5.102.003.002.097.1994.19==-=-δx x 查4332.01=F则0668.04332.05.05.011=-=-='F F废品率为0668.01='F（2）03.02097.19=-=-=?δx x C（3）采⽤将⼑具朝着尺⼨变化的⽅向调整0.015(即直径上增加0.03)，使X 与公差带中⼼重合以消除废品。
(完整版)机械制造工艺学试题及答案
一、是非题(10分)1.只增加定位的刚度和稳定性的支承为可调支承。
（×）2.机械加工中，不完全定位是允许的，而欠定位则不允许。
（√）3.一面双销定位中，菱形销长轴方向应垂直于双销连心线。
（√）4.装配精度要求不高时，可采用完全互换法。
（×）5.车削细长轴时，工件外圆中间粗两头细，产生此误差的主要原因是工艺系统刚度差。
（√）6.机床的热变形造成的零件加工误差属于随机性误差。
（×）7.机床的传动链误差是产生误差复映现象的根本原因。
（×）8.工序集中则使用的设备数量少，生产准备工作量小。
（×）9.工序余量是指加工内、外圆时加工前后的直径差。
（×）10.工艺过程包括生产过程和辅助过程两个部分。
（×）二、填空(30分)1.机械加工中，加工阶段划分为（粗加工）、（半精加工）、（精加工）、（光整加工）。
2.达到装配精度的方法有（互换法）、（调整法）、（修配法）。
3.加工精度包括（尺寸）、（形状）、（位置）三方面的内容。
4.定位误差由两部分组成，其基准不重合误差是由（定位基准）与（工序基准）不重合造成的，它的大小等于（两基准间尺寸）的公差值。
5.圆偏心夹紧机构中，偏心轮的自锁条件是（eD)20~14(），其中各符号的意义是（D为圆偏心盘的直径；e为偏心量）。
6.机床主轴的回转误差分为（轴向跳动）、（径向跳动）、（角度摆动）。
7.机械加工中获得工件形状精度的方法有（轨迹法）、（成型法）、（展成法）等几种。
8.机床导轨在工件加工表面（法线）方向的直线度误差对加工精度影响大，而在（切线）方向的直线度误差对加工精度影响小。
9.选择精基准应遵循以下四个原则，分别是：（基准重合）、（基准统一）、（互为基准）、（自为基准）。
10.夹具对刀元件的作用是确定（刀具）对（工件）的正确位置。
11.划分工序的主要依据是( 工作地点不变)和工作是否连续完成。
三、解释概念(10分)1.经济精度在正常生产条件下即完好设备、适当夹具、必需刀具、一定的熟练工人，合理的工时定额下，某种加工方法所达到的公差等级和粗糙度。
机械制造工艺学习题及参考答案
《机械制造工艺学》复习题一、判断题1、只增加定位的刚度和稳定性的支承为可调支承。
（）2、机械加工中，不完全定位是允许的，而欠定位则不允许。
（）3、一面双销定位中，菱形销长轴方向应垂直于双销连心线。
（）4、装配精度要求不高时，可采用完全互换法。
（）5、车削细长轴时，工件外圆中间粗两头细，产生此误差的原因是系统刚度差。
（）6、机床的热变形造成的零件加工误差属于随机性误差。
（）7、机床的传动链误差是产生误差复映现象的根本原因。
（）8、工序集中则使用的设备数量少，生产准备工作量小。
（）9、工序余量是指加工内、外圆时加工前后的直径差。
（）10、工艺过程包括生产过程和辅助过程两个部分。
（）11、建立尺寸链的“最短原则”是要求组成环的数目最少。
( )12、圆偏心夹紧机构的自锁能力与其偏心距同直径的比值有关。
( )13、机械加工中，不完全定位是允许的，欠定位是不允许的。
( )14、装配精度与零件加工精度有关而与装配方法无关。
( )15、细长轴加工后呈纺锤形，产生此误差的主要原因是工艺系统的刚度。
( )16、由工件内应力造成的零件加工误差属于随机性误差。
( )17、采用高速切削能降低表面粗糙度。
( )18、冷塑性变形使工件表面产生残余拉应力。
( )19、精基准选择原则中“基准重合原则”是指工艺基准和设计基准重合。
( )20、分析工件定位被限制的不定度时，必须考虑各种外力对定位的影响。
( )二、填空题1、机械加工中，加工阶段划分为、、、。
2、达到装配精度的方法有、、。
3、加工精度包括、、三方面的内容。
4、定位误差由两部分组成，其基准不重合误差是由与不重合造成的，它的大小等于的公差值。
5、圆偏心夹紧机构中，偏心轮的自锁条件是，其中各符号的意义是。
6、机床主轴的回转误差分为、、。
7、机械加工中获得工件形状精度的方法有、、等几种。
8、机床导轨在工件加工表面方向的直线度误差对加工精度影响大，而在方向的直线度误差对加工精度影响小。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
《机械制造工艺学》试题库一、填空1.获得形状精度的方法有_轨迹法_、成形法、_展成法_。
2.主轴回转作纯径向跳动及漂移时,所镗出的孔就是_椭圆__形。
3.零件的加工质量包括_加工精度_与_加工表面质量__。
4.表面残余_拉_(拉或压)应力会加剧疲劳裂纹的扩展。
5.车削加工时,进给量增加会使表面粗糙度_变大_。
6.切削液的作用有冷却、_润滑__、清洗及防锈等作用。
7.在受迫振动中,当外激励频率近似等于系统频率时,会发生_共振_现象8.刀具静止参考系的建立就是以切削运动为依据,其假定的工作条件包括假定运动条件与假定安装条件。
9.磨削加工的实质就是磨粒对工件进行_刻划_、__滑擦(摩擦抛光)与切削三种作用的综合过程。
10.产品装配工艺中对“三化”程度要求就是指结构的标准化、通用化与系列化。
11.尺寸链的特征就是_关联性与_封闭性_。
12.零件光整加工的通常方法有_珩磨_、研磨、超精加工及_抛光_等方法。
13.机械加工工艺规程实际上就就是指规定零件机械加工工艺过程与操作方法等的_工艺文件14.工艺过程就是指生产过程中,直接改变生产对象形状、尺寸、相对位置、及性质的过程。
15.零件的几何精度、表面质量、物理机械性能就是评定机器零件质量的主要指标。
16.加工经济精度就是指在正常加工条件下(采用符合标准的设备,工艺装备与标准技术等级的工人,不延长加工时间)所能保证的加工精度。
17.工艺系统的几何误差主要加工方法的原理误差、制造与磨损所产生的机床几何误差与传动误差,调整误差、工件的安装误差、刀具、夹具与量具由于的制造误差与磨损引起。
18.轴类零件加工中常用两端中心孔作为统一的定位基准。
19.零件的加工误差指越小(大) ,加工精度就越高(低) 。
20.粗加工阶段的主要任务就是获得高的生产率。
21.工艺系统的几何误差包括加工方法的原理误差、制造与磨损所产生的机床几何误差与传动误差,调整误差、刀具、夹具与量具的制造误差、工件的安装误差。
22.精加工阶段的主要任务就是使各主要表面达到图纸规定的质量要求。
23、零件的加工误差值越小(大) ,加工精度就越高(低) 。
24机械产品的质量可以概括为__实用性____、可靠性与__经济性____三个方面。
25获得尺寸精度的方法有试切法、_定尺寸刀具法__、__调整法_____、自动获得尺寸法。
26__加工经济精度_____就是指在正常的加工条件下所能保证的加工精度。
27主轴回转作纯径向跳动及漂移时,所镗出的孔就是_椭圆形______。
28工艺上的6σ原则就是指有__99、73％_____的工件尺寸落在了 3σ范围内29零件的材料大致可以确定毛坯的种类,例如铸铁与青铜件多用_铸造____毛坯30表面残余拉应力会_加剧_ (加剧或减缓)疲劳裂纹的扩展。
31车削加工时,主偏角增加会使表面粗糙度_变大__。
32切削液的作用有_冷却___、润滑、清洗及防锈等作用。
33磨削加工的实质就是磨粒对工件进行_刻划_______、__滑擦______与切削三种作用的综合过程。
34在受迫振动中,当外激励频率近似等于系统频率时,会发生_共振______现象。
35机械加工工艺规程主要有_工艺过程卡片与_工序___卡片两种基本形式。
36产品装配工艺中对“三化”程度要求就是指结构的__通用化_____、_标准化___与系列化。
37.零件光整加工的通常方法有珩磨、_研磨______、超精加工及__抛光_____等方法。
38使各种原材料主、半成品成为产品的方法与过程称为工艺。
39衡量一个工艺就是否合理,主要就是从质量、效率、生产耗费三个方面去评价。
40零件加工质量一般用加工精度与加工表面质量两大指标表示;41而加工精度包括形状精度、尺寸精度、位置精度三个方面。
42根据误差出现的规律不同可以分为系统误差、随机误差。
43影响机械加工精度的因素有:加工原理误差、机床的制造误差与磨损、夹具误差、刀具误差、调整误差、工艺系统受力变形、工艺系统受热变形、工件残余应在加工或装配过程中___最后__形成、__间接___保证的尺寸称为封闭环。
二、简答题1.冷作硬化的含义及其影响因素？【答案】机械加工过程中,加工表面受切削力的作用而产生塑性变形,使晶格扭曲,晶粒被拉长、纤维化,甚至破碎,表面层得到强化,其硬度与强度都有所提高,这种现象称为冷作硬化。
影响冷作硬化的因素有:1)刀具的影响 2)切削用量的影响 3)工件材料的影响2.精基准有哪些选择原则？【答案】(1)基准重合原则应选用设计基准作为定位基准。
(2)基准统一原则应尽可能在多数工序中选用一组统一的定位基准来加工其她各表面。
(3)自为基准原则有些精加工或光整加工工序要求余量小而均匀,应选择加工表面本身作为定位基准。
(4)互为基准原则对相互位置精度要求高的表面,可以采用互为基准、反复加工的方法。
(5)可靠、方便原则应选定位可靠、装夹方便的表面做基准。
3.加工阶段可以划分为哪几个阶段？【答案】(P80)1）粗加工阶段——其主要任务就是切除大部分加工余量,应着重考虑如何获得高的生产率。
2）半精加工阶段——完成次要表面的加工,并为主要表面的精加工作好准备。
3）精加工阶段——使各主要表面达到图纸规定的质量要求。
4）光整加工阶段——对于质量要求很高的表面,需进行光整加工,主要用以进一步提高尺寸精度与减小表面粗糙度值。
4.什么就是表面强化工艺,常用方法有哪些？【答案】表面强化处理就是通过冷压使表面层发生冷态塑性变形,提高硬度,并产生残余压应力的加工方法,常见的表面强化方法有:喷丸强化,滚压加工,液体磨料强化。
5.简述尺寸链中增环、减环判断方法？(4分)【答案】一就是根据定义,另一就是顺着尺寸链的一个方向,向着尺寸线的终端画箭头,则与封闭环同向的组成环为减环,反之则为增环。
6.简述制定工艺规程的步骤? (8分)【答案】1)分析零件图与产品装配图2)确定毛坯3)拟定工艺路线4)确定各工序尺寸及公差5)确定各工序的设备,刀夹量具与辅助工具6)确定切削用量与工艺定额7)确定各重要工序的技术要求与检验方法 8)填写工艺文件。
7.浅谈划分加工阶段的原因? (6分) 【答案】为了保证加工质量与便于热处理工序的安排等原因,工件的加工余量往往不就是一次切除,而就是分阶段逐步切除的。
8.减小受迫振动的措施？ 【答案】受迫振动就是由周期性变化的激振力所引起的,其振动频率等于激振力的频率(或为激振力频率的倍数),可根据振动频率找出振源,并采取适当的措施加以消除。
主要途径包括:(1)减少激振力 (2)调整振源频率 (3)提高工艺系统的刚度与阻尼 (4)采取隔振措施 (5)采用减振装置 9.加工工序的安排原则？ 【答案】1)基面先行原则 2)先粗后精原则 3)先主后次原则 4)先面后孔原则 10.什么就是表面强化工艺,常用方法有哪些 ？ 【答案】表面强化处理就是通过冷压使表面层发生冷态塑性变形,提高硬度,并产生残余压应力的加工方法,常见的表面强化方法有:喷丸强化,滚压加工,液体磨料强化。
11.单件工时定额的含义及组成？答:单件工时在一定的生产规模,生产技术与生产组织的条件下,为完成某一工件的某一工序所需要的时间。
其组成可表示为:t 休服辅基单＋＋＋＝t t t t 12.表面质量的含义？答:任何机械加工方法所获得的加工表面,都不可能就是完全理想的表面,总存在一定的几何形状误差,表面层的物理机械性能也会发生变化。
包括:(1)表面粗糙度及波度—其中较小的就是粗糙度,较大的就是波度。
它们影响零件的平稳性与耐磨性。
(2)表面层的物理机械性能—机械加工时,由于切削力、切削热的作用,使表面层的物理机械性能发生变化,包括表面层的冷作硬化、表面层的残余应力与表面层金相组织的变化三个方面。
13.制定机械加工工艺规程的原则？ 【答案】在一定的生产条件下,以最低的成本,按照计划规定的速度,可靠地加工出符合图纸要求的零件。
14.精密车削的必要条件？ 答:精密车削的必备条件包括:(1)精密车床—要求车床实现精密的回转运动与精密的直线运动。
(2)车刀—车刀对加工表面的粗糙度起决定性作用。
(3)加工环境—包括消除振动干扰及保持稳定的环境温度。
15.振动对机械加工过程的危害 ？ 【答案】当切削振动发生时工件表面质量严重恶化,粗糙度增大,产生明显的表面振痕,这时不得不降低切削用量,使生产率的提高受到限制,振动严重时,会产生崩刃现象,使加工过程无法进行下去,此外,振动将加速刀具与机床的磨损,从而缩短刀具与机床的使用寿命,振动噪音也危害工人的健康。
三、识图题1. 从结构工艺性考虑哪个方案较好,并说明理由？a b 【答案】B 结构的工艺性好,钻头切入与切出表面应与孔的轴线垂直,否则钻头易引偏,甚至折断。
2. 图示毛坯在铸造时内孔2与外圆1有偏心。
如果要求:(1)与外圆有较高同轴度的孔;(2)内孔2的加工余量均匀。
请分别回答如何选择粗基准为好？1122【答案】(1)为保证与外圆有较高的同轴度的孔应与外圆表面,即1为基准加工内孔,加工后孔壁厚薄均匀。
(2)因要求内孔2的加工余量均匀,则以内孔2自为基准加工,即可保证。
3. 基本投资相近时,从经济性角度对不同工艺方案如何选择？【答案】Nk 为临界年产量,当基本投资相近、产量为变值时,如果年产量N<Nk 应采用方案Ⅱ,如果年产量N<Nk 应采用方案Ⅰ4.从装配工艺性特点指出图示结构哪个方案较好,并说明理由？ 【答案】右边的结构(B)较好,支承孔内安装滚动轴承时,应使支承内孔台肩直径大于轴承外圈内径,以便于拆卸方便。
A) B)5． 图示零件的A 、B 、C 面,710H φ及730H φ孔均已经加工。
试分析加工712H φ孔时,选用哪些表面定位比较合理？为什么？ENNkS ⅠS Ⅱ答:选A 面(定位元件为支承板)、730H φ孔(定位元件为圆柱销)、710H φ(定位元件为削边销)作为定位基准。
选730H φ孔与A 面可以符合基准重合原则。
6． 从结构工艺性考虑哪个方案较好,并说明理由？a b答:图示b 方案较好,凹槽尺寸相同,可以减少刀具的种类,较少换刀的时间。
7．下图中存在结构工艺不合理之处,并说明理由。
【答案】为便于装配,在设计不穿透的柱销孔与柱销时,应设置逸气口,以便装入销钉。
8． 从结构工艺性考虑哪个方案较好,并说明理由？a b【答案】图A 中孔太深,加工不方便,而图B 结构中孔加工较容易。
9． 指出图示哪种粗加工方案较好并说明理由？答: 10答:11.得工序尺寸225.00275.005.08.458.45+++==mm A2． 有一小轴,毛坯为热轧棒料,大量生产的工艺路线为粗车-半精车-淬火-粗磨-精磨,外圆设计尺寸为0013.030-φ,已知各工序的加工余量与经济精度,试确定各工序尺寸及偏差、毛坯尺寸与粗车余量,并填入表中。
