消防水枪-充实水柱要求及取值标准
《消防给水及消火栓系统技术规范》部分条文个人理解
对于从事给排水专业的技术人员来说，GB50974-2014<消防给水及消火栓系统技术规范>应该是一本比较重要的规范，对于整个设计施工开发都有重要影响，比较了历次报批稿及最终纸版，发现每个版本来回增删和改动也比较大，总结了一些问题，有的是网友反映的，有的是一些自己的看法，与大家分享一下。
一 11.0.4 消防水泵应由消防水泵出水干管上设置的压力开关、高位消防水箱出水管上的流量开关，或报警阀压力开关等开关信号应能直接自动启动消防水泵。
消防水泵房内的压力开关宜引入消防水泵控制柜内。
“应能”两字取消，语法才更通顺，“消防水泵房内的压力开关”改为“消防水泵房内的压力开关信号”较妥。
二最后两条的条文和条文解释对不上。
三稳压泵的设计压力应满足系统自动启动和管网充满水的要求。
消防水泵的启动有P1 P2压力点，规范稳压罐的容积仅150L且没有了30S的概念，是否还有P1,P2压力点。
30S仅针对于电动阀。
四消防电梯前室的消火栓可以计入本层。
也就是说否定了原规范，原来建筑设计规范上面的理解是错误的，是否会降低灭火的可靠性。
五7.4.12条，栓口压力不小于0.35MPa，反算每支消火栓的流量为7L/s，室内消火栓用水量则大于56L/s。
明显大于规范3.5.2条消火栓流量40L/s的要求，那应该如何确定消防用水量？3.5.2条只是给出了一个最小设计流量六经常碰到某类厂房定性为甲类，但是甲类生产区域仅占整个厂房的小部分，其余区域仍未丙类。
这样的厂房应该如何确定室内消火栓用水量？建规：3.1.2条，根据各类火灾危险性面积所占本层或本防火分区的面积比例综合确定。
七流量开关的流量值设为多少？只设高位消防水箱的低压压力开关压力值设为多少？低压压力开关和高位水箱的流量开关，可以认为是双保险。
1、低压压力开关感受到的是管道系统内来自高位水箱的水位的静压。
消防水箱最先启用，水位下降，低压压力开关感受的静压降低，转换成电信号，启动消防主泵。

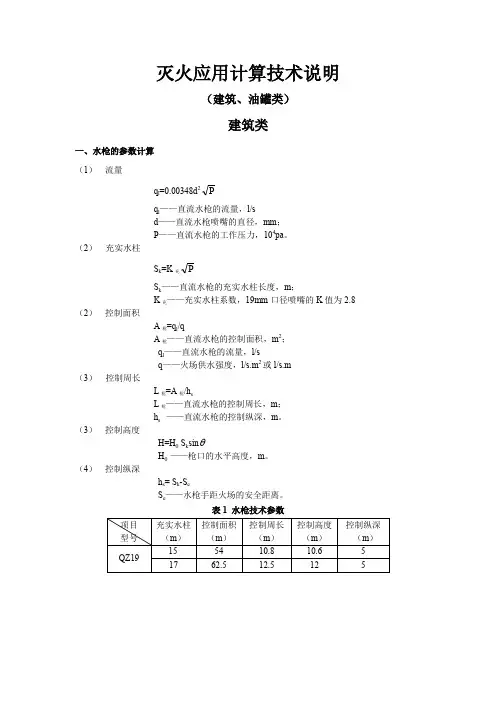

消防灭火应用计算技术说明
灭火应用计算技术说明（建筑、油罐类）建筑类一、水枪的参数计算（1）流量q l=0.00348d2Pq l——直流水枪的流量，l/sd——直流水枪喷嘴的直径，mm；P——直流水枪的工作压力，104pa。
（2）充实水柱S k=K充PS k——直流水枪的充实水柱长度，m；K充——充实水柱系数，19mm口径喷嘴的K值为2.8 （2）控制面积A枪=q l/qA枪——直流水枪的控制面积，m2；q l——直流水枪的流量，l/sq——火场供水强度，l/s.m2或l/s.m（3）控制周长L枪=A枪/h sL枪——直流水枪的控制周长，m；h s ——直流水枪的控制纵深，m。
（3）控制高度H=H0 S k sinH0 ——枪口的水平高度，m。
（4）控制纵深h s= S k-S eS e——水枪手距火场的安全距离。
表1 水枪技术参数二、水带压力损失计算（1）水平铺设：P dx=P d+P XP dx——每条水平铺设水带的压力损失，104Pa；P d——水带阻抗与过水流量（KQ2），104Pa；P X——修正系数，中压部分一般取0.5×104Pa, 低压取0。
（2）垂直铺设：P dy==βL+P d+P XP dy——每条水平铺设水带的压力损失，104Pa, 低压取0。
β——垂直铺设水带系数，沿楼梯为0.6，沿窗口或阳台为0.8.L——每条水带的长度，m。
P X——修正系数，中压部分一般取1×104Pa。
表2 水带技术参数（3）串联铺设：PD=n.Pd n=(n1+n2+n3+n4……….)（4）并联铺设等长水带按一条计算，ql=Q/n三、灭火供水强度确定例：某仓库发生火灾，燃烧面积1000m2，燃烧周长250m，灭火时间60min，问需要多少供水量？1.数量的确定例：上述案例中需要几支QZ19水枪？若出SP50水炮，还需几支枪对于固体可燃物，其灭火强度一般在0.12——0.21l/s.m2火灾荷载密度<50kg/m2, 灭火强度按0.12l/m2火灾荷载密度≧50kg/m2，灭火强度按0.2l/m2火灾荷载密度<50kg/m2, 灭火强度按0.4l/m火灾荷载密度≧50kg/m2，灭火强度按0.8l/m表3 建筑火灾荷载密度（1）面积确定法： n 枪=[lq q.A] q l —— 一支水枪的灭火流量，QZ19为6.5l/s []—— 向上取整n 枪=[l q q.A ]=[31]5.610002.0=⨯ 有水炮的情况下 ： n 枪=]5.6n 5010002.0[炮⨯-⨯水枪数与水炮数的关系： 6.5n 枪+50n 炮-200=0表4 水枪数与水炮数的关系（2）周长确定法：n 枪=[lq q.L] q l —— 一支水枪的灭火流量，QZ19为6.5l/s[]—— 向上取整 L ——火场周长m n 枪=[6.52500.8⨯]=31其它计算同上四、灭火用水量的确定灭火流量按实际水枪数来确定Q=60t （n 枪q 枪+n 炮q 炮） t ——灭火时间min例：（1）都使用水枪情况下Q=60×60×31×6.5=725400L（2）使用两支水炮 Q=60×60（16×6.5+2×50）=734400L 五、车辆数的确定车辆的出动数量确定由水枪数量、供水距离和供水车的特性共同决定，水枪数量决定主战车数量，供水距离和供水车的特性决定供水车数量供水距离计算： （一）单车接力供水水平：]P H P P [L .L d21q b d ---=γθL ——消防车供水距离，m ；θ——铺设水带系数，使地形情况可取0.7——0.9；L d ——单条水带长度，m ；γ——消防水泵扬程系数，一般取0.8——1.0；P b ——消防泵扬程，104Pa ；P q ——分水器或水枪进口压力，104Pa P d ——每条水带的压力损失，104Pa ；H 1-2——水泵出口与水枪或分水器的高度差，m 。
消防给水及消防栓系统技术规范
消防给水及消防栓系统技术规范篇一：消防给水及消火栓系统技术规范消防给水及消火栓系统技术规范【附条文说明】GB 50974-2014Firefighting Water Supply & Fire hydrant System Technical Specification [with clause explanation] GB 50974-20145.5.1 消防水泵房应设置起重设施，并应符合下列规定：Fire water pump room should set hoisting facility and meet with following regulations:1．消防水泵的重量小于0.5t时，宜设置固定吊钩或移动吊架；When the fire water pump weight is less than 0.5t,fixed hoisting hook or movable hanging bracket should be installed.2．消防水泵的重量为0.5t~3t时，宜设置手动起重设备；When the fire water pump weight is between 0.5t and 3t, manual-operation hoisting facility should be installed.3．消防水泵的重量大于3t时，应设置电动起重设备。
When the fire water pump weight is less than 0.5t,fixed hoisting hook or movable hanging bracket should be installed.11.0.4 消防水泵应由消防水泵出水干管上设置的压力开关、高位消防水箱出水管上的流量开关，或报警阀压力开关等开关信号能直接自动启动消防水泵。
消防水泵房内的压力开关宜引入消防水泵控制柜内。
关于室内消火栓系统水枪充实水柱和栓口动压的探讨
关于室内消火栓系统水枪充实水柱和栓口动压的探讨作者：田海涛杨文婷陈红来源：《科技创新导报》2017年第16期摘要：该文根据《消防给水及消火栓系统技术规范》GB 50974-2014中7.4.12.2的条文及条文说明，以一栋层高3.5 m的高层办公楼为例，从规范条文规定值、公式计算值、消火栓水枪流量对应值几个角度对室内消火栓系统水枪充实水柱长度进行分析，同时分析其与栓口动压的联系，对水枪充实水柱长度和栓口动压的取值、应用方法进行探讨。
关键词：室内消火栓系统水枪充实水柱长度栓口动压中图分类号：TU892 文献标识码：A 文章编号：1674-098X（2017）06（a）-0040-02《消防给水及消火栓系统技术规范》GB 50974-2014（以下简称《消规》）第7.4.12.2条[1]规定：高层建筑、厂房、库房和室内净空高度超过8 m的民用建筑等场所，消火栓栓口动压不应小于0.35 MPa，且消防水枪充实水柱应按13 m计算；其他场所，消火栓栓口动压不应小于0.25 MPa，且消防水枪充实水柱应按10 m计算。
此规范条文既规定了消火栓栓口动压的取值，又规定了消防水枪充实水柱长度的取值，而消防水枪充实水柱长度的取值除了要满足此规范条文要求外，还要考虑其他几个因素。
以一栋层高3.5 m的高层办公楼为例，消防水枪充实水柱的取值应考虑以下因素。
（1）《消规》条文规定值。
根据《消规》第3.5.2条[1]，高层办公楼单只水枪最小流量为5 L/s，而由表1可知流量为5 L/s所对应的充实水柱长度为11.42 m。
DN65衬胶水带，25 m长，水枪喷嘴口径19 mm。
综上所述，消防水枪充实水柱的取值受3个方面影响，那么选取哪个数值比较合理呢？笔者认为消防水枪充实水柱长度的主要作用为计算消火栓保护半径，公式[2]为：《消规》第7.4.12.2条除规定了消防水枪充实水柱长度外还规定了消火栓栓口动压，7.4.12.2的条文说明指出目前国际大部分国家仅规定消火栓栓口压力，一般不计算充实水柱长度，该规范制订时考虑国际惯例与我国工程实践相结合，给出相关的参数[1]。
消防给水和灭火设备设计防火规范标准
消防给水和灭火设备设计防火规范标准第一、一般规定第8.1.1条在进行城镇、居住区、企事业单位规划和建筑设计时，必须同时设计消防给水系统。
消防用水可由给水管网、天然水源或消防水池供给。
利用天然水源时，应确保枯水期最低水位时消防用水的可靠性，且应设置可靠的取水设施。
注：耐火等级不低于二级，且体积不超过3000m3的戊类厂房或居住区人数不超过500人，且建筑物不超过二层的居住小区，可不设消防给水。
第8.1.2条消防给水宜与生产、生活给水管道系统合并，如合并不经济或技术上不可能，可采用独立的消防给水管道系统。
高层工业建筑室内消防给水，宜采用独立的消防给水管道。
第8.1.3条室外消防给水可采用高压或临时高压给水系统或低压给水系统，如采用高压或临时高压给水系统，管道的压力应保证用水总量达到最大且水枪在任何建筑物的最高处时，水枪的充实水柱仍不小于10m；如采用低压给水系统，管道的压力应保证灭火时最不利点消火栓的水压不小于10m水柱(从地面算起)。
注：①在计算水压时，应采用喷嘴口径19mm的水枪和直径65mm、长度120m的麻质水带，每支水枪的计算流量不应小于5 L/s。
②高层工业建筑的高压或临时高压给水系统的压力，应满足室内最不利点消防设备水压的要求。
③消火栓给水管道设计流速不宜超过2.5m/s。
第二、室外消防用水量第8.2.1条城镇、居住区室外消防用水量，应按同一时间内的火灾次数和一次灭火用水量确定。
同一时间内的火灾次数和一次灭火用水量，不应小于表8.2.1的规定。
注：城镇的室外消防用水量应包括居住区、工厂、仓库(含堆场、储罐)和民用建筑的室外消火栓用水量。
当工厂、仓库和民用建筑的室外消火栓用水量按表8.2.2-2计算，其值与按本表计算不一致时，应取其较大值。
第8.2.2条工厂、仓库和民用建筑的室外消防用水量，应按同一时间内的火灾次数和一次灭火用水量确定。
一、工厂、仓库和民用建筑在同一时间内的火灾次数不应小于表8.2.2-1的规定；注：采矿、选矿等工业企业，如各分散基地有单独的消防给水系统时，可分别计算。
建筑消防系统设计规范
第二章建筑消防系统2-1 消火栓给水系统及布置一、设置消火栓给水系统的原则按照《建筑设计防火规范》（GBJ16—87）的规定。
二、消火栓给水系统的组成与供水方式1、消火栓给水系统的组成建筑消火栓给水系统一般由水枪、水带、消火栓、消防管道、消防水池、高位水箱、水泵结合器及增压水泵组成。
（1）消火栓设备是由水墙、水带和消火栓口组成，均按装在消火栓箱内。
①水枪：一般为直流式喷口直径有13、16、19mm3种。
②水带：口径有两种50mm65mm水带长度一般为15、20、25、30m四种水带材质有麻织和化纤两种，由衬胶与不衬胶之分。
③消火栓：均为内扣式接口的球形阀式龙头单出口（50、65mm两种）双出口（65mm一种）（当每支水枪的最小流量小于5L/s时选用口径为50mm的消火栓；大于5L/s时选用口径为65mm的消火栓）另外，要注意喷口直径为13、16mm的水枪与直径为50mm的水龙带和消火栓配合使用；喷口直径为16、19mm的水枪与直径为65mm的水龙带和消火栓配合使用。
（2）水泵结合器在建筑消防给税系统中均应设置水泵结合器；水泵结合器时连接消防车向室内消防给水系统加压供水的装置；水泵结合器有地上、地下和墙壁式三种。
（3）消防管道与其它给水系统合并或独立设置。
（4）消防水池消防水池用于无室外消防水源情况下，贮存火灾持续时间内的室内消防用水量。
（5）消防水箱消防水箱内应贮存有室内10min的消防用水量，安装高度应满足最不利消火栓所需水压要求。
为确保自动供水的可靠性，应采用重力自流供水方式；消防水箱宜与生活或生产用水合用水箱，以保持箱内贮水经常流动，防止水质变坏，但需要有消防用水防止被动用的措施。
2、消火栓给水系统的给水方式（1）由室外给水管网直接供水外网提供的水量、水压在任何时候均能满足室内消火栓所需的要求。
一种与生活或生产用水公用管网；一种消火栓系统独立设置。
（2）设水箱的消火栓给水方式外网一天中有一定时间能保证消防水量、水压。
消防考试涉及到的压力参数
消防考试涉及到的压力参数消防考试涉及到的压力参数众多，将部分内容汇总如下，希望可以对大家有所帮助。
《自动喷水灭火系统设计规范》一、系统最不利处洒水喷头的工作压力不应低于0.05MPa。
二、货架内置洒水喷头当采用流量系数等于80的标准覆盖面积洒水喷头时，工作压力不应小于0.20MPa;当采用流量系数等于115的标准覆盖面积洒水喷头时，工作压力不应小于0.10MPa;三、水力警铃的工作压力不应小于0.05MPa，并应符合下列规定：1应设在有人值班的地点附近或公共通道的外墙上;2与报警阀连接的管道，其管径应为20mm，总长不宜大于20m。
四、配水管道的工作压力不应大于1.20MPa，并不应设置其他用水设施。
五、管道的直径应经水力计算确定。
配水管道的布置，应使配水管入口的压力均衡。
轻危险级、中危险级场所中各配水管入口的压力均不宜大于0.40MPa。
六、利用有压气体作为系统启动介质的干式系统和预作用系统，其配水管道内的气压值应根据报警阀的技术性能确定;利用有压气体检测管道是否严密的预作用系统，配水管道内的气压值不宜小于0.03MPa，且不宜大于0.05MPa。
《自动喷水灭火系统施工及验收规范》一、闭式喷头应进行密封性能试验，以无渗漏、无损伤为合格。
试验数量应从每批中抽查1%，并不得少于5只，试验压力应为3.0MPa，保压时间不得少于3min。
当两只及两只以上不合格时，不得使用该批喷头。
当仅有一只不合格时，应再抽查2%，并不得少于10只，并重新进行密封性能试验;当仍有不合格时，亦不得使用该批喷头。
二、湿式报警阀调试时，在末端装置处放水，当湿式报警阀进口水压大于0.14MPa、放水流量大于1L/s时，报警阀应及时启动;带延迟器的水力警铃应在5s~90s内发出报警铃声，不带延迟器的水力警铃应在15s内发出报警铃声;压力开关应及时动作，启动消防泵并反馈信号。
检查数量：全数检查。
《消防给水及消火栓系统技术规范》一、单台消防给水泵的流量不大于20L/s、设计工作压力不大于0.50MPa时，泵组应预留测量用流量计和压力计接口，其他泵组宜设置泵组流量和压力测试装置;二、当有两路消防供水且允许消防水泵直接吸水时，火灾时室外给水管网的压力从地面算起不应小于0.10MPa;三、消防水泵吸水管和出水管上应设置压力表，并应符合下列规定：1消防水泵出水管压力表的最大量程不应低于其设计工作压力的2倍，且不应低于1.60MPa;2消防水泵吸水管宜设置真空表、压力表或真空压力表，压力表的最大量程应根据工程具体情况确定，但不应低于0.70MPa，真空表的最大量程宜为-0.10MPa;3压力表的直径不应小于100mm，应采用直径不小于6mm的管道与消防水泵进出口管相接，并应设置关断阀门。
临时消防水管设置规范
临时消防水管设置规范临时消防给水系统的设置需要满足下列要求：（一）临时消防用水要求1.消防水源1)消防水源是设置临时消防给水系统的基本条件。
要求在施工现场或附近设置稳定可靠的水源，并能满足施工现场临时消防用水的需要。
2）消防水源可采用市政给水管网或天然水源。
当采用天然水源时，应采取措施确保冰冻季节、枯水期最低水位时顺利取水，并满足临时消防用水量的要求。
2.消防用水量1）施工现场的临时消防用水量应包含临时室外消防用水量和临时室内消防用水量的总和，消防水源应满足临时消防用水量的要求。
临时消防用水量应为临时室外消防用水量与临时室内消防用水量之和。
2)室外临时消防用水量按临时建筑和在建工程用水量较大者确定，施工现场火灾次数可根据同时发生的次数确定。
（二）临时室外消防给水系统设置要求1.设置条件工地大小不一样，火灾危险性也不一样。
施工现场临时室外给水系统的选择应综合考虑在建工程和施工现场临时用房的规模。
临时用房建筑面积之和大于1000㎡或在建工程单体体积大于10 000m3时，应设置临时室外消防给水系统。
当施工现场处于市政消火栓150m保护范围内且市政消火栓的数量满足室外消防用水量要求时，可不设置临时室外消防给水系统。
2.室外消防用水量（1）临时用房的临时室外消防用水量。
通过施工现场临时用房火灾发现，大部分施工现场临时用房火灾是发生在生活区。
因此，施工现场未布置临时生活用房时，也可不考虑临时用房的消防用水量。
规定一般临时用房的临时室外消防用水量不应低于相关要求。
(2)在建工程室外临时消防用水量。
在建工程设置临时室外消防系统，即施工现场工作人员一发现火情就可以处置，消防人员到达现场后可以有水救火。
因此，保证室外消防用水量是保证施工现场火灾损失的重要措施。
在建工程的临时室外消防用水量不应低于相关规定。
3.设置要求施工现场临时室外消防给水系统的设置应符合下列要求：1)考虑到供水系统的需要和施工系统的实际情况，一般临时供水管网宜布置成环状。
