直线导轨安装尺寸
直线导轨安装作业标准

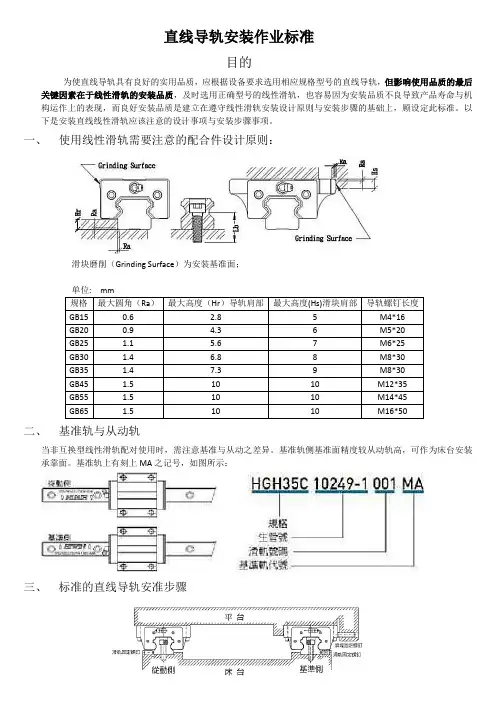

直线导轨安装作业标准目的为使直线导轨具有良好的实用品质，应根据设备要求选用相应规格型号的直线导轨，但影响使用品质的最后关键因素在于线性滑轨的安装品质，及时选用正确型号的线性滑轨，也容易因为安装品质不良导致产品寿命与机构运作上的表现，而良好安装品质是建立在遵守线性滑轨安装设计原则与安装步骤的基础上，顾设定此标准。
以下是安装直线线性滑轨应该注意的设计事项与安装步骤事项。
一、使用线性滑轨需要注意的配合件设计原则：滑块磨削（Grinding Surface）为安装基准面；二、基准轨与从动轨当非互换型线性滑轨配对使用时，需注意基准与从动之差异。
基准轨侧基准面精度较从动轨高，可作为床台安装承靠面。
基准轨上有刻上MA之记号，如图所示；三、标准的直线导轨安准步骤上图为平行使用安装的标准规范，本规范例中的安装平台具备下列特征：①固定平台具备两个安装线轨的基准面，配合导轨安装基准侧。
②移动平台具备一个侧向定位的基准面以及迫紧螺丝。
③主轨安装侧与移动平台迫紧螺丝为同侧位置。
Ⅰ、固定方式使用下图所列的四种固定方式固定滑轨及滑块，以确保机台的运行精度。
使用固定板固定使用固定螺丝固定使用推拔固定使用滚柱固定Ⅱ、滑轨安装1、检查需安装直线导轨的设备安装面粗糙度、平整度，一般刮削装配面在Ra1.6以上，磨削或刨削面在Ra0.8以上，确认螺丝孔与线轨螺丝孔是否吻合，（注意假设底座加工螺丝孔与线轨螺丝孔不吻合又强行锁紧螺丝，会大大影响到组合精度与使用品质）。
2、在直线导轨安装之前用锉刀、刮刀、砂纸、油石清除机械安装面上的油漆、加工残留凸点、毛刺、污垢等表面伤痕。
A、用锉刀、刮刀清理装配表面油漆、凸点、毛刺B、用油石打磨装配面毛刺凸点、毛刺C、线轨固定螺丝孔回牙并清理螺孔残渣D、线轨安装面用无纺布清洗、清洁干净E、将主导轨轻轻安置在床台上，使用侧向固定螺丝或其他固定治具使线轨与侧向安装面轻轻贴合。
F、根据导轨螺丝孔安放导轨螺丝G、旋进螺丝但不需要拧紧H有中间向两侧按顺序将滑轨的定位螺丝稍微旋紧，是导轨与垂直安装面稍微贴合。
