丁苯嵌段共聚物结构与性能研究
SBS分子量充油率挥发份详解
SBS分⼦量充油率挥发份详解SBS属苯⼄烯类热塑性弹性体，是苯⼄烯-丁⼆烯-苯⼄烯三嵌段共聚物(Styrene Butadiene styrene block polymer)称为热塑性丁苯嵌段共聚物或热塑性丁苯橡胶，简称SBS。
SBS各牌号产品的主要技术指标如下：根据合成⽅法不同．SBS有线型结构和星型结构。
线型SBS平均分⼦量(8-l2)万，星型SBS平均分⼦量14-30万。
SBS的分⼦量对性能有很⼤影响，分⼦量⼤，溶液粘度⼤,粘接强度⾼。
线型和星型结构SBS含有双键，易氧化，不耐紫外线和臭氧。
星型结构SBS分⼦量⾼，内聚强度⼤，物理交联点多，耐热性和弹性模量⽐线型SBS⾼。
由SBS兼具塑料和橡胶的双重特性，即⾼温下呈塑性，室温下显弹性，⽆需硫化则有硫化橡胶的性能，拉伸强度可达30MPa，伸长率⼤于800%;不⽤塑炼，却有热塑性塑料的特性，即⾼温能熔融，溶剂可溶解。
SBS与很多聚合物或低聚物相容性好，溶解性优、熔融黏度低，易于改性等。
因此，⾮常适宜制备多种胶黏剂，并且制成的胶黏剂具有粘接强度较⾼、快速固化、韧性好、耐⽔、耐低温等优点。
⽂章来源：/thread-3196-1-1.html如需转载请注明出处，否则必究作者推荐：《TPE资讯》⽇刊微信版《TPE资讯》⽇刊微信版为中国热塑性弹性体论坛（）推出的关于热塑性弹性体⾏业的公益性电⼦期刊，内容涵盖国内外⾏业动态、最新⾏情分析、专业技术交流、近期展会资料等⽅⾯，以更好更快的传递资讯为服务理念，以助⼒⼤家共同成长为服务宗旨，以推动国内热塑性弹性体⾏业发展为服务⽬标！添加⽅法：打开微信>朋友们>添加朋友>扫描⼆维码或者直接搜索“polytpe“。
丁苯嵌段共聚物的极性化及应用
ｃ ｆ ．
６ ＯＨ Ｈ 。
ｘｆ Leabharlann Ｏ ｆ ｆ Ｈ ．
ＣＨ￣ Ｃ ’ Ｈ２
＼ ／
式中 一ＣＨ ４ ９为正 丁 基 ，一 Ｐ 为聚 苯 乙烯链 节 。 Ｓ 控制 不 同苯 乙烯 仃 二 烯 配 比和 正 丁 基 锂 的用
共混改性 等方面应 用还 比较缺 乏。如 果在 Ｓ Ｓ分 Ｂ
子 中添加 连 接其 它 活 性 基 团 ， 可 以 拓 宽 Ｓ Ｓ的应 就 Ｂ 用 领域 ， 一 步 提 高 它 的 品 质 ， 服 Ｓ Ｓ的 上 述 不 进 克 Ｂ 足 之处 。Ｓ Ｓ的改 性 有 多种方 法 。笔 者 对 此 进 行初 Ｂ
步 的评 述 。 １ Ｓ Ｓ的 改性 Ｂ

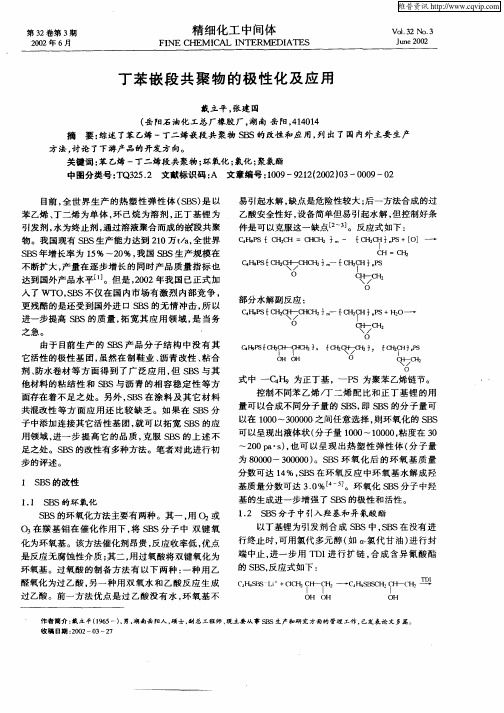

戴立平 ， 建国 张
（ 阳石 油 化 工 总厂 橡胶 厂 ， 南 岳 阳， １ ０ ４ 岳 湖 ４ ４ １
摘
要： 综述 了苯 乙烯 一丁二 烯嵌 段 共 聚 物 Ｓ Ｓ的 改性 和 应 用 ， 出 了 国 内外 主 要 生产 Ｂ 列
方 法 ． 论 了下 游产 品 的 开发 方 向 。 讨
行终止肘 ， 可用氯代多元醇 （ ａ 如 一 氯代 甘油） 进行封 端 中止 ， 一 步 用 Ｔ 进 行 扩 链 ， 成 含 异 氰 酸 酯 进 ＤＩ 合
的 Ｓ Ｓ 反 应 式 如下 ： Ｂ ，
Ｃ Ｓ ｓ Ｌ￣＋ＣＩ Ｊ Ｂ－ｉ — ｃ ＨｑＢ ｃ Ｊ ｓｓ Ｃ Ｈ２一Ｄ ＴＩ
以丁 基锂 为 引发 剂合 成 Ｓ Ｓ中 ，Ｂ Ｂ Ｓ Ｓ在 没 有 进
是反应无腐蚀性介质 ； 其二 ， 用过 氧酸将双键氧化为 环氧 基 。过 氧 酸 的 制 备 方 法 有 以下 两 种 ： 种 用 乙 一
醛氧 化 为过 乙酸 ， 一 种 用 双 氧 水 和 乙 酸 反应 生 成 另 过 乙酸 。前 一 方 法 优 点 是 过 乙酸 没 有 水 ， 氧 基 不 环
sebs树脂结构
SEBS树脂结构1. 引言SEBS树脂，全称为丁苯-乙烯-丁二烯-苯乙烯嵌段共聚物（Styrene-Ethylene/Butylene-Styrene），是一种热塑性弹性体，具有优异的物理性能和化学稳定性。
SEBS树脂结构是由苯乙烯、乙烯和丁二烯等单体按照一定的比例聚合而成的。
本文将详细介绍SEBS树脂的结构、性质和应用。
2. 结构SEBS树脂是一种嵌段共聚物，由苯乙烯（S）、乙烯（E）和丁二烯（B）三种单体按照一定的比例聚合而成。
其结构可以简化为ABABAB…的排列方式，其中A代表苯乙烯块，B代表乙烯-丁二烯块。
SEBS树脂的结构决定了其优异的物理性能。
苯乙烯块的存在使得SEBS树脂具有良好的透明性和硬度，而乙烯-丁二烯块的存在则赋予了SEBS树脂良好的弹性和柔韧性。
这种块状结构使得SEBS树脂既具有热塑性，可以通过加热塑性加工，又具有弹性体的特性，可以回复原状。
3. 性质3.1 物理性能SEBS树脂具有许多优异的物理性能，包括良好的弹性、低温柔韧性、耐磨性和耐候性。
其弹性模量可以根据苯乙烯和乙烯-丁二烯的比例调节，从而满足不同应用的需求。
SEBS树脂的低温柔韧性好，可以在低温下保持良好的弹性，不易变脆。
此外，SEBS树脂还具有较高的耐磨性和耐候性，能够在恶劣环境下长期稳定使用。
3.2 热性能SEBS树脂具有良好的热稳定性和耐热性。
其熔融温度通常在180-220℃之间，可以通过调整单体比例和分子量来调节熔融温度。
SEBS树脂的热稳定性使得它能够在高温下保持良好的物理性能，不易发生分解和变形。
3.3 化学稳定性SEBS树脂具有良好的化学稳定性，能够在酸、碱、溶剂等多种化学介质中稳定使用。
它对大多数有机溶剂和酸碱具有良好的耐受性，不易发生溶解和腐蚀。
这使得SEBS树脂在各种领域都有广泛的应用。
4. 应用由于其优异的性能，SEBS树脂在许多领域得到了广泛的应用。
4.1 塑料制品SEBS树脂可以用于制造各种塑料制品，如塑料包装膜、塑料容器、塑料管道等。
热塑性弹性体(SBS)的合成、改性和应用(1)
• ②引发剂
• n-BuLi存在较强的缔合现象， • 易导致分子量分布加宽， • 一般需加入极性添加剂来加快反应速度。
• ③添加剂 • 极性添加剂的种类很多， • 有醚类，如1G、2G和THF等； • 有胺类，如Et3N和TMEDA； • 有烷基金属化合物，如叔丁氧基钾(KOBu)，
叔戊氧基钾(KOAm)等； • 还有复合添加剂。
• 实验表明上述星型SBS在端基官能化后与 极性聚合物、极性填料之间的相容性有很 大的提高。
• ⑥德国巴斯夫〔BASF)公司采用西弗碱和 环状胺类化合物为阴离子聚合封端试剂， 制备了一系列苯乙烯、丁二烯的两嵌段化 合物。封端剂的典型结构式可表示如下:
• 研究表明，上述化合物中的N-N键、C= N 双键能与阴离子活性种发生反应生成新的 氮负离子，在聚合物末端引入氨基。
• 国内SBS的研究始于70年代中期， • 目前已有燕山石化、 • 巴陵石化 • 和茂名石化 • 等几套万吨装置投入工业化生产。
• 但是SBS产品的品种和规格 • 难以满足不同用途的需要。 • 高附加值的新牌号SBS • 已成为国内厂家的竞争点。
2 SBS的合成、改性与表征 • 2.1 SBS的合成方法
• 但由于是高分子化学反应， • 故反应转化率较低。
• 而阴离子原位聚合法 • 目前国内外研究较少， • 主要原因是SBS阴离子聚合工艺条件苛刻
引入极性基团若条件控制
• 不当极易发生链终止或链转移反应。 • 但其优点是可原位一次性 • 合成带有极性基团SBS， • 产物官能化产率高， • 故发展潜力很大。
用。
• ③以丁基锂为引发剂合成SBS，在没有进 行终止时，可用氯代多元醇(如a－氯代甘 油)进行封端中止，进一步用TDI扩链，合 成含异氰酸酯的SBS，反应式如下：
嵌段聚合物结构与性能
嵌段聚合物结构与性能嵌段聚合物（block copolymer）是由两个或多个不同化学组分的聚合物片段按照一定的结构排列形成的高分子材料。
嵌段聚合物具有一些独特的性能和结构特点，因此在许多领域具有广泛的应用。
本文将探讨嵌段聚合物的结构和性能，并说明它们之间的相关性。
嵌段聚合物的结构通常可以分为两种类型：线性嵌段聚合物和星形嵌段聚合物。
线性嵌段聚合物由两个或多个不同的聚合物片段按照交替排列的方式组成。
这种结构可以通过合适选择的嵌段聚合物前体进行合成。
星形嵌段聚合物由一个中心聚合物片段和多个辐射出来的支链聚合物片段组成。
星形结构可以通过交替合成和交联反应形成。
嵌段聚合物的结构对其性能具有重要影响。
首先，结构确定了嵌段聚合物的相分离性。
相分离是指两个或多个不同的聚合物片段在溶液中或固态中形成不同的相区域。
相分离的存在使得嵌段聚合物具有一些特殊的性质，例如高弹性、低表面张力和特殊形状的孔洞结构等。
相分离的特性也使得嵌段聚合物具有一些独特的应用，例如纳米杂交材料、微胶囊、纳米粒子和电解质材料等。
其次，嵌段聚合物的结构还决定了其热学性能。
由于其特殊的相分离结构，嵌段聚合物通常具有较低的熔点和玻璃化转变温度。
这些特性使得嵌段聚合物成为一种理想的材料用于制备薄膜、微胶囊和颗粒等。
此外，结构对嵌段聚合物的热稳定性和热导率等性能也有一定的影响。
嵌段聚合物的结构还与其机械性能密切相关。
由于其均匀的相分离结构，嵌段聚合物通常具有良好的弹性、高拉伸强度和抗断裂性能。
这些特性使得嵌段聚合物成为一种理想的弹性体材料，并在胶黏剂、封口剂、密封材料和弹性胶等领域得到广泛应用。
此外，嵌段聚合物还具有一些独特的力学性能，例如光控形状记忆效应和力致变色效应等。
除了结构，嵌段聚合物的性能还受到许多其他因素的影响，例如分子量、分子量分布、聚合度和组分比例等。
因此，在合成嵌段聚合物时，需要仔细控制这些参数，以实现期望的性能。
综上所述，嵌段聚合物的结构对其性能具有重要影响。
丁苯嵌段共聚物溶液粘度影响因素探讨
１ 实 验 部 分
１ １ 实 验 原 料 及 规 格 ．
２ 结 果 与 讨 论
２ １ 聚合 物分 子量 对 溶 液粘 度的 影响 ． 在 单体 浓 度 、 乙 烯 、 二 烯 、 苯 丁 四氢 呋 喃 用 量 不变 的情 况 下 ， 过改 变 正 丁基锂 用量 ， 察 不同 通 考 正丁基锂用量对 聚合物牯度 的影 响 ， 其关系见 图 １ 。
岳 阳石 油化 工 总厂 。 １２ 实 验 仪 器 及 规 格 ．
｛
嘲
畦 ｊ
聚 合 釜 ： Ｌ； 氏粘 度 计 ： 海 玻 璃 仪 器 厂 ５ 品 上
生 产 ； 转 粘 度仪 ： 济大 学 机电厂 生产 。 旋 同
１． 实 验 方 法 ３
在置换 气 密合格 的 聚合 釜 中依 次 加入 计 量好
摘
要 ： 聚 合物 的 分 子 量 、 成 方 击 、 夸 配 方 、 夸 物 的 微 观 结 构 、 忙 反 应 臻 度 等 方 面探 讨 了 从 合 粜 泉 单
聚台 物 溶 液 粘 度 的 影 响 因 素 。 美 键 词 ： 革 嵌 段 共 泉 物 ； 塑 性 弹性 休 ； Ｂ ； 度 ； 液 丁 地 Ｓ Ｓ粘 溶
维普资讯
研 究 报 告
弹体０ ．０ 性Ｃ２２２：Ｉ ．．５（Ｅ９ ２ＡＬ２７Ｓ Ｈ０ Ａ） Ｃ Ｉ，１ ２ ０ ＥＴ２ Ｎ ＳＭ ４ Ｒ
丁 苯嵌 段 共 聚 物 溶 液 粘 度 影 响 因素 探 讨
张 红 星 ． 丽 芳 黄
岳 阳石 油 化 工 总 厂台 成 橡 胶 厂 ，湖 南 岳 阳 ４４ ｌ ｌ０ ４
抒 子量 ，ｘ１ ’ ０ 卜 线 型产 品 －一 星型 产品
的 溶 剂 、 乙 烯 、 氢 呋 喃 。 启 动 搅 拌 ， 体 系 温 苯 四 将
国内外丁苯热塑性弹性体生产技术进展
最高，达到了１ ８ ． １ ％ 。在体系中加入少量的聚乙二 醇，有利于Ｅ Ｓ Ｂ Ｓ 环氧基质量分数的提高。 环 氧 化 改 性 在 环 氧化 程 度 有 限 的 情 况 下 并
不 能 明 显 改善 Ｓ Ｂ ｓ ／ ｓ Ｉ ｓ 的 热稳 定 性 ， 而 有机 硅 改 性 却 可 以改 善 产 品 的 热 稳 定性 ， 同时 可提 高Ｓ Ｂ Ｓ 的极 性 、黏 合 力 和 耐 老 化 性 能 。周 婷 等 在 Ｓ Ｂ Ｓ
的环 已烷溶液 中加入引发剂偶氮二异丁腈Ａ Ｉ Ｂ Ｎ
和 改 性 剂 乙烯 基 三 乙氧 基 硅 烷 ｗ Ｄ － ２ ０ ， ＷＤ － ２ ０ ：
Ｓ Ｂ Ｓ ＝ Ｉ ． ２ （ １ ｉ ｆ Ｏ ｌ ： Ｉ ｌ １ ） ， ５ ５ － ６ ０ ℃下反 应４ ｈ 左右 ， Ｗ Ｄ － ２ ０
料有较好的相容性，作粘合剂其剥离强度较普通
Ｓ Ｂ Ｓ 高 出约 ５ ０ ％ ，可直 接用做 尼 龙 的增 韧改 性剂 。 该 公 司公开 了一 种极 性化 的Ｓ Ｅ Ｂ Ｓ 及其 制备 方法 ，
等有机硅化合物将和Ｓ Ｂ Ｓ 接枝共聚， 得到具有明 显Ｓ ｉ — Ｃ 键 吸收峰 的Ｓ Ｂ Ｓ 硅烷 接枝 共聚 物 。改性 前
２
国 内外丁 苯热塑 性弹 性体 生产 技术进 展
国内外丁苯热塑性弹性体 生产技术进展
李 玉芳 伍 小明
丁苯 热塑性 弹性 体Ｓ Ｂ Ｃ（ ｓ ｔ ｙ ｒ ｅ ｎ ｉ ｃ Ｂ ｌ ０ ｃ ｋ Ｃ ｏ ｐ ｏ ｌ ｙ ｍ ｅ ｒ ｓ ）又名 丁苯嵌 段共 聚 物，是 由苯 乙烯 与丁 二烯 （ 和／ 或者 异 戊 二 烯 ）以烷 基 锂 为催 化
SBS制备实验
SBS制备实验介绍SBS（聚丁苯-聚丙烯-聚丁烯嵌段共聚物）是一种高性能弹性体材料，广泛应用于橡胶工业、电子材料等领域。
SBS具有优异的物理性能和化学稳定性，同时也具备良好的可加工性。
本文将介绍SBS制备的实验过程和注意事项。
材料和设备•丁苯（C4H4，1,3-丁二烯）：用作共聚物SBS的丁烯单体。
•丙烯（C3H4，1,3-丙二烯）：用作共聚物SBS的丙烯单体。
•壬基引发剂：用于引发共聚反应的化学物质。
•环己烷：作为SBS制备过程中的溶剂。
•反应釜：用于混合和反应的容器。
•搅拌器：用于混合反应物的设备。
•热水浴/恒温器：用于控制反应温度的设备。
•过滤器：用于分离纯净的SBS产物。
实验步骤1.准备工作：确保所有材料和设备已经准备妥当，并且操作台面干净整洁。
2.称量丁苯和丙烯：按照所需的配方比例称量适量的丁苯和丙烯，将其分别放入两个独立的容器中。
确保材料称量的准确性。
3.准备引发剂：按照所需的配方比例称量适量的引发剂，将其放入一个独立的容器中。
注意避光保存引发剂。
4.合并反应物：将丁苯和丙烯逐步加入反应釜中，同时保持搅拌器以适当速度搅拌反应釜中的混合物。
搅拌的目的是充分混合反应物。
5.引发反应：将引发剂加入反应釜中的混合物中，并继续搅拌反应釜中的混合物。
控制反应温度在适当的范围内，通常在80-100摄氏度之间。
6.反应持续时间：根据所需的SBS产物的特定要求，控制反应持续时间。
反应时间一般在2-4小时之间。
7.停止反应：通过停止加热和终止搅拌来停止反应。
确保反应釜中的混合物停止了任何形式的活动。
8.降温处理：逐步降低反应釜中的温度，直到达到室温。
可以使用热水浴或恒温器来控制温度。
9.分离产物：将反应釜中的混合物通过过滤器分离产物，去除任何未反应的溶剂或杂质。
10.干燥产物：将分离得到的SBS产物放置在通风良好的环境中，让其自然干燥。
避免阳光直射。
11.测量和测试：使用适当的测试方法和仪器，对得到的SBS产物进行测量和测试。
热塑性弹性体(SBS)的合成、改性和应用
(1)大分子化学改性法 ① SBS接枝反应 SBS接枝可采用低分子化合物如马 来酸酥等， 用有机单体如丙烯酸在过氧化物引 发剂存在下进行接枝反应， 在SBS链上接枝极性的高分子链段， 也可在一元接枝的基础上进行二元、 三元、乃至四元接枝反应。
张爱民等人用示差扫描仪 研究了SBS, SBS -g-MAH改性沥青的储 存稳定性研究表明， 由于SBS -g-MAH的极性比SBS高， 与沥青之间能形成一种更稳定的、均 匀的、 分相而不分离的织态结构， 从而能有效改善沥青的热储存稳定性。
• • • • •
在生产中使用THF等添加剂， 由于活性种在非极性溶剂中以缔合形态存在， 随着THF的增加，平衡向右移动， 缔合体逐渐减少，形成单量体， 一络合体，二络合体等，反应如下：
• THF为给电子试剂， • 它的含量的增加削弱了活性种正离子Li十与 C之间的键能， • 使单量体增加，单体更易发生插入反应， 加快反应速度，同时它还影响到丁二烯嵌 段中1.2一结构的含量。 • 因此，它的加入量不大，一般控制在 THF/n-BuLi为0.5－2.0之间。
• 若将上述得到的官能化聚合物与盐酸、梭 酸、磷酸等反应可将聚合物末端氨基进一 • 步按化。端基基团能有效提高丁苯嵌段聚 合物的粘合性及与金属表面的粘合性能。
• 2. 3 SBS的结构与性能及其影响因素 • (1) SBS的结构与性能 • SBS的高分子链是由塑性嵌段(聚苯乙烯 硬段)和弹性嵌段(聚丁二烯软段)组成， • 聚苯乙烯嵌段连在聚丁二烯中间段的两端. 由于聚苯乙烯嵌段间的作用力，使其能与 其它大分子的聚苯乙烯嵌段聚集在一起， 形成物理交联，构成网状结构。
• 实验表明上述星型 SBS 在端基官能化后与 极性聚合物、极性填料之间的相容性有很 大的提高。
聚合物材料的结构与性能研究
聚合物材料的结构与性能研究随着现代科技的不断发展和进步，聚合物材料作为一种新型材料的研究和应用也越来越受到人们的关注。
本文将从聚合物材料的结构和性能两个方面来探讨它的研究进展。
一、聚合物材料的结构研究1.1 分子构成和结构聚合物材料所用的单体分子可以是甲基丙烯酸酯、丙烯腈、苯乙烯、苯乙二烯等，它们通过聚合反应形成分子链的方式连结在一起。
而聚合物的分子结构对其材料的力学性能、物理化学性能等均有着非常重要的影响。
1.2 分子链结构聚合物材料的分子结构丰富多态，包括线性、支化、交联、星状以及嵌段共聚物等各种不同的结构形态。
其中，线性聚合物的结构最为简单，分子链呈直线状，不分枝；支化聚合物分子链中含有分枝，支化度越高，链的长度就越短；交联聚合物分子间通过交联作用形成网络结构，具有优异的力学性能和热稳定性；星状聚合物呈三维空间结构，具有优异的溶剂性和稳定性。
1.3 超分子结构超分子结构是指聚合物材料中诸如晶体、胶束、微胶囊、膜等颗粒形态或器件结构的形成，大大影响聚合物材料的性能。
二、聚合物材料的性能研究2.1 力学性能聚合物材料的力学性能包括强度、韧性、硬度、弹性模量、屈服点等指标。
聚合物的力学性能受材料自身结构、聚合度、聚合反应、后处理等因素影响。
2.2 光学性能聚合物材料的光学性能表现为吸收、发射、自旋、电子转移等方面的特性。
聚合物中分子极性高，易受光电场影响，表现出较好的非线性光学性质。
2.3 热学性能聚合物材料的热学性能表现为热膨胀、热导率、热容、玻璃化转变温度等物理性质。
聚合物的热学性能受分子量、分子结构、加工工艺等多重因素影响。
2.4 生物相容性聚合物材料在生物医学领域的应用需考虑其对生物组织的相容性以及吸附生物分子的能力。
生物相容性因材料的分子结构、大小、形态、表面化学、力学性质等都有着非零关联系续。
总的来说，聚合物材料的研究是一个复杂而有意义的课题。
结构和性能的研究是相辅相成的，在聚合物材料的开发、应用和改进过程中起着重要作用。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
馏， 封 装 室温保 存 ， 北京 化 工 厂 ； 异 丙醇 （ Ｉ Ｐ Ａ） ： 分 析纯 ， 北京 化学试 剂公 司； 环 己烷 （ Ｃ ＹＨ） ： 工 业
Ｓ ｔ ： 聚合 级 ， 使 用 前 用 活 化 后 的分 子 筛 浸 泡 ， 去 除 阻聚剂 和水 ， 再用 高纯 氮气 进行 脱 氧 ， 使 水 和
氧 的质 量 分数 均 小 于 １ ×１ ０ 一、 Ｂ ｄ ： 聚合 级 ， 水 和
粒 数减 少 ， 与裂 缝相 遇几 率减少 ， 难 以发 挥 良好 的 增 韧作 用 ＿ ｌ ４ ］ 。大粒 径橡 胶颗 粒对 终 止开裂 有 良好 效果 ， 而小 粒径 橡 胶 颗粒 能 够 有 效 地诱 发 和终 止
Ｌ Ｂ Ｓ与 ＡＢ Ｓ树脂 的相 容 性 好 ， 在 Ｓ ｔ中溶 解 时间短 ， 溶 液粘 度低 ， 其橡 胶颗 粒粒 径小 于 ｌ ｍｍ，
具 有高 光泽 和高 刚性 ［ 吨 ］ 。本 文对 影 响 Ｌ Ｂ Ｓ性能
的单体 比例 、 相 对分 子质 量 、 分 子结 构等 因素 进行
丁苯 嵌 段 共 聚 物 （ Ｌ Ｂ Ｓ ） 是 以苯 乙烯 （ Ｓ ｔ ） 、 丁 二烯 （ Ｂ ｄ ） 为单体 ， 以烷 基 锂 为 引 发 剂 ， 采 用 阴离 子溶 液 聚合 技 术 合 成 的一 种 改 性 橡 胶 高 分 子 材
料＿ １ ］ 。Ｌ Ｂ Ｓ是低 顺式 聚 丁 二烯 橡 胶 （ Ｌ Ｃ Ｂ Ｒ） 的改 良产 品 ， 是 随 着 连 续 本 体 丙 烯 腈一 丁二烯一 苯 乙烯
研 究 ・开 发
弹 性 体 Ｃ ， Ｈ ２ ０ Ｉ Ｎ １ ３ Ａ — ０ ４ — Ｅ ２ Ｌ ５ Ａ ， ２ Ｓ ３ ｒ （ ２ Ｏ ） Ｍ ： １ Ｅ ２ Ｒ ～ Ｉ Ｃ １ Ｓ ６
丁苯 嵌 段 共聚 物 结构 与性 能 研 究 ＊
李建 成 一 ， 毕 海鹏。 ， 刘天鹤 。 ， 韩 丙勇
收稿 日期 ： ２ ０ １ 李建成 （ １ ９ ８ ０ 一 ） ， 男， 湖北恩施人 ， 工程师 ， 硕士 ，
氧 的质 量 分 数 均 小 于 １ ×１ Ｏ 一、 丁基 锂 （ Ｂ ｕ Ｌ ｉ ） ： ∞（ 残碱 ） ＜５ ， 使 用 前 用 双 滴 定 法 进 行 浓 度 标 定， 以上 ３种原 料 均 为 中国石 油 化 工 股 份 有 限 公
（ Ａ Ｂ ｓ ） 技术和高性能耐冲击性聚苯乙烯 （ ＨＩ Ｐ Ｓ ） 技术 发展 起来 的 。橡胶 品种 的选 择是 橡胶 增韧 树
脂 中的一项 关键 技术 ， 在传 统 的改性 工艺 中 ， 采用 具 有高 顺式 质量 分 数 、 低 相 对 分 子 质量 的顺 丁 橡
胶ｌ ＿ ２ ］ （ Ｂ Ｒ） 。高顺 式 Ｂ Ｒ耐热性好 ， 有利 于加工 ，
司北 京燕 山 分 公 司 生 产 ； 四氢呋喃 （ ＴＨＦ） ： 分 析 纯， 使 用 前经分 子 筛 浸 泡并 用 粉 状 氢 化 钙 回流 蒸
主要 从事合成橡胶新产 品的开发工作 。 ＊中国石 油化工股份有限公司重点科研项 目（ ４ １ ０ ０ ９ ４ ）
＊ ＊通 讯 联 系 人
（ １ ． 北京 化 工大 学 化 工 资 源 有 效 利 用 国 家重 点实 验 室 ， 北京 １ ０ ０ ０ ２ ９ ； ２ ． 中 国 石 油 化 工股 份 有 限 公 司 北 京 北 化 院
燕山分院 ， 北京 １ ０ ２ ５ ０ ０ ； ３ ． 橡塑新型材料合 成国家工程研究 中心 ， 北京 １ ０ ２ ５ ０ ０ ）
要求 较 高 的树脂 来 说 ， Ｌ Ｃ Ｂ Ｒ和 Ｌ Ｂ Ｓ为其 最 佳 改
性剂 。
１ 实验 部 分
１ ． １ 原 料
在橡胶增韧树脂体 系中， 橡胶粒径分布是一
个关 键 因素 。如 果 橡 胶 粒径 太小 ， 橡 胶 颗 粒 嵌 入
裂 缝 中起不 到增 韧作 用 ； 如 果橡 胶 粒径过 大 ， 则 颗
摘
要 ：以苯 乙烯（ ｓ ｔ ） 、 丁二 烯（ Ｂ ｄ ） 为单体 ， 正 丁基锂 为 引发 剂 ， 通过 阴 离子聚合 合成 了丙烯腈一 丁
二 烯一 苯 乙烯（ ＡＢ Ｓ ） 改性 用丁苯嵌段 共聚物（ Ｌ Ｂ Ｓ ） 。探 讨 了聚合 温度、 加 料工 艺对产 品分子 结构及性 能 的影响规律 。详 细分析 了相对分子质量及其分布 、 结合 Ｓ ｔ 质量分数 、 分子 结构参数 、 Ｓ ｔ 序 列分布与 产品 性 能的关 系， 探讨 了影响产品 生胶 门尼粘度 （ Ｍ 的关键 因素。合成 出了可 用于连 续本体 Ａ Ｂ Ｓ改性 的
银纹 ， 扩大橡 胶 颗粒粒 径 分布 ， 有利 于提 高树 脂 的 冲击 强 度 ［ ５ ］ ， 因此 ， 连 续 本 体 ＡＢ Ｓ树 脂 常 采 用 Ｌ Ｃ Ｂ Ｒ和 Ｌ Ｂ Ｓ并 用 的 增 韧 体 系 。Ｌ Ｂ Ｓ产 生 小 粒
径颗 粒 ， 能够提高材料 的光泽 ， 并 诱 发 和终 止银 纹； Ｌ Ｃ Ｂ Ｒ产生 粒径 大 的橡 胶颗 粒 ， 能 提供 材 料 高 抗 冲性 能［ ６ ］ 。
了研究 ， 合成 了一种线型 Ｌ Ｂ Ｓ， 并 进 行 了连 续 本 体 ＡＢ Ｓ改性 实验 。
同时 具有很 低 的玻璃 化转 变温 度 ， 易于产 生 松弛 ， 有 利 于银 纹 的 产 生 和 终 止 ， 因此增韧效 果好Ｉ ３ ｊ 。
但它 在 ０℃ 有结 晶 ， 低 温 韧 性 差 。对 于低 温 韧性
Ｌ Ｂ Ｓ新 产 品 ， 并进 行 了连 续 本 体 Ａ Ｂ Ｓ改 性 性 能评 价 实验 。 关键词 ： 丁 苯 两 嵌段 共 聚 物 ； 微 观 结构 ； 性能 ； 门尼 粘度 ； 改 性
中图 分 类 号 ： ＴＱ ３ ３ ３ ． １
文献 标 识 码 ： Ａ
文章编号 ： １ Ｏ ０ ５ — ３ １ ７ ４ （ ２ ０ １ ３ ） ０ ２ － ０ ０ １ ２ — ０ ５
