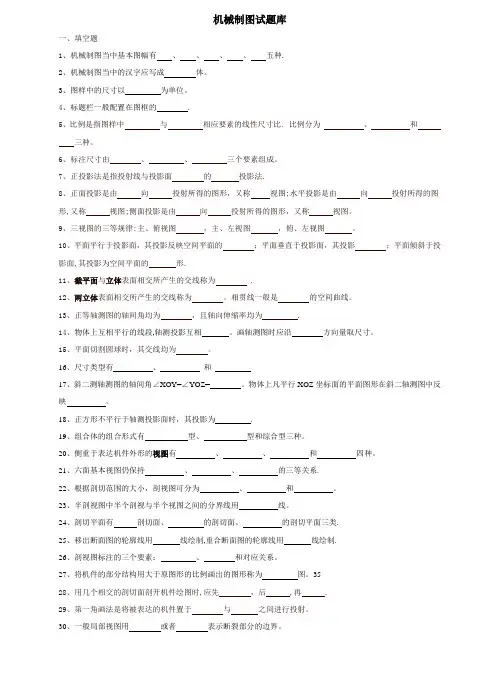

《机械制图》题库

《机械制图》苏州大学出版社第一单元制图基本知识与技能【教学要求】1、掌握国家标准中有关图幅、图线等制图基本规定及尺寸注法的规定。

2、初步掌握使用绘图工具的能力，掌握平面图形的基本作图方法，为学习投影作图打下基础。

【知识要点】1．《制图》国家标准的有关规定。

2．比例的概念、种类。

3．尺寸标注的基本要求、组成以及标注的基本方法。

4．圆弧连接的概念、步骤。

5．平面几何作图的基本方法。

6．平面几何图形的尺寸分析、线段分析和画图步骤。

一、填空题：1A．比例是指与的之比，比例有、、三种，某图样的比例为2：1，该比例是比例，其图形是实物的倍。

答：图样中图形其实物相应要素线性尺寸原值放大缩小放大 2 2A．机件的真实大小应以图样上为依据，与及无关。

答：所注的尺寸数值图形的大小绘图的准确度3A．标注尺寸一般包括、和三个要素。

答：尺寸界线尺寸线尺寸数字4B．线性尺寸的数字一般应注写在尺寸线的方或方，也允许注写在尺寸线的处。

在同一图样上，数字的注法应。

注写线形尺寸数字时，如尺寸线为水平方向时，尺寸数字规定由向书写，字头向；如尺寸线为竖直方向时，尺寸数字由向写，字头朝；在倾斜的尺寸线上注写尺寸数字时，必须使字头方向有向的趋势。

答：上左中断一致左右上下上左上5B．标注角度时，角度的数字一律写成方向，一般注写在尺寸线的处；尺寸界线应沿引出，尺寸线应画成，其圆心是该角的顶点。

答：水平中断径向圆弧6B、直径符号“Φ”用于标注圆或的圆弧；圆弧符号“R”用于标注圆或的圆弧。

答：整圆大于半圆的圆弧半圆小于半圆的圆弧7A、锥度是指与之比。

答：正圆锥体底圆直径锥高8A．圆弧连接的三个步骤是：、、。

答：求圆心求切点画连接圆弧9B、凡确定图形中各部分几何形状大小的尺寸, 称为尺寸。

如确定图形中各个组成部分相对位置的尺寸，称为尺寸; 基准是标注尺寸的。

答：定形定位起点10B、定形、定位尺寸均齐全的线段，叫线段；只有定形尺寸和一个定位尺寸，而缺少另一定位尺寸的线段。

叫线段；只有定形尺寸而缺少定位尺寸的线段，叫线段。

答：已知中间连接二、基本知识与技能题1B、指出左边的图中尺寸标注的错误，在右边图上作正确标注。

答：2C、参照下图所示图形，用1：2比例在制定位置画图，并作正确标注：答：略（提示：以尺寸数值为依据画图，如130画65长，标注时尺寸数字不变。

）三、几何作图题（请保留作图线）1A、作圆内接正六边形（用圆规法或三角板法均可）。

答：2A、将线段AB七等分答：3A、根據給定條件1：9的斜度，並標注。

答：（提示：要求描深輪廓線，標注，保留作圖痕跡）4A、參照示意圖，作1：3錐度圖形。

答：（提示：要求描深輪廓線，標注，保留作圖痕跡）5B、参照图例用给定的尺寸作圆弧连接。

（答案略）6B、作圆弧外连接。

（答案略）7B、圆弧内连接。

（答案略）第二单元投影法基础【教学要求】1．掌握正投影法原理，理解三视图的形成，周围三视图的（三等关系）投影规律和六向方位关系。

2．掌握点、直线和平面的投影分析规律，能熟练地分析三视图中点、直线和平面要素。

3．掌握基本体三视图的分析和画法。

【知识要点】1．投影方法的分类；掌握正投影的概念及其基本特性。

2．视图的概念。

3．三视图投影规律和六向关系。

4．点的投影规律。

5．空间直线和平面的种类及其投影特点。

6．基本体三视图的分析和画法。

一、填空题：1A、根据有关标准和规定，用法绘制出物体的图形称为视图。

答：正投影2A、正投影的基本特性：、、。

答：真实性积聚性类似性3A、正投影基本特性中的类似性的五个不变是：不变、不变、不变、不变和不变。

答：多边形的边数平行关系凹凸曲直线段间的定比4A、三视图投影规律为：主、俯视图，主、左视图，俯、左视图。

答：长对正高平齐宽相等5B、主视图与左视图共同反映物体的位置关系；主视图与俯视图共同反映物体的位置关系；左视图与俯视图共同反映物体的位置关系。

（提示：填上下、左右或前后）答：上下左右前后6B、空间直线与投影面的位置有线、线和线三种。

答：投影面的平行投影面的垂直一般位置直7B、空间平面与投影面的位置有面、面和面三种。

答：投影面的平行投影面的垂直一般位置平8A、所有的表面都是平面的基本体称为体，通常它有和两种；至少有一个表面是曲面的基本体称为体，通常它有、和三种；答：平面棱柱棱锥曲面圆柱圆锥球二、．参照立体示意图，补画三视图中漏画的图线，并填空比较方位。

1A 2A答：3A 4B·三、根据轴测图补画第三个视图。

1A、2A、答：3A、4B、四、点、线、面的投影1A．作点A（25，20，25）、B（15，0，20）的三面投影，并说明它们与三个投影面的距离。

答：2B．已知点B在点A的左边10mm，在点A前方5mm，比A低15mm，试作出点B的三面投影图。

答：3B．参照立体图，在三视图上标注A、B两点在H、W面上的投影.。

答：4A．已知平面体上点A、B、C、D 的两投影，求作第三面投影，并在立体图中标出其位置。

答：5A．试判别下列直线与投影面处于什么位置（写出直线位置名称），补画第三投影。

（1）（2）答：（3）（4）答：6B．补画俯、左视图中的漏线，标出立体图上A、B、C 三点的三面投影，并填空。

答：7B．在三视图中注出直线AB、BC、CA、BD的投影字母，并填空。

答：8B．补画三视图中所缺的图线，用字母标注，并填空。

答：9C．补画俯视图中所缺的图线，并标出直线AD、BC、BE、CF的投影字母，并填空。

答：10．根据平面图形的两面投影，求作第三投影，判断与投影面的相对位置，并填空。

1A. 2B答：答：3C. 4Bc10．标出平面的三面投影，并填空。

1B.答：答：3B.答：4C 答：11．根据立体图，补画三视图中所缺的图线，标出三面投影字母，并填空。

1B.答：2C答：五．基本体三视图1A.根据立体图上给出的尺寸，画平面体的三视图。

答：2B.已知主、俯视图，补左视图。

答：第三章轴测图【教学要求】1、掌握轴测图的基本性质。

2、掌握正等轴测图的画法，并能根据平面体的三视图画出轴测图。

3、了解斜二轴测图的画法。

2、初步掌握徒手绘图的基本技法及轴测草图画法。

【知识要点】1、轴测图的概念及其基本性质。

2、正等轴测图的轴间角和轴向伸缩系数。

3、斜二轴测图的轴间角和轴向伸缩系数。

4、正等测常用的基本作图方法和具体步骤。

一、填空题：1B、轴测图是将物体连同，沿的方向，用法在面上得到的具有立体感的三维图形。

答：直角坐标系不平行于任一坐标平面平行投影在单一投影2A、物体上互相平行的线段，轴测投影仍互相，且同一轴向所有线段的相同。

答：平行轴向伸缩系数3A、画轴测图时，凡物体上与轴测轴平行的线段的尺寸可以沿直接量取。

答：轴向4A、物体上与坐标轴不平行的线段，而先用，然后再。

答：坐标法定出线段的两个点连成直线4A、正等轴测图的轴间角：∠XOY=∠YOZ=∠ZOX= °；轴向伸缩系数p l =q l=r1= ，简化后的轴向伸缩系数p=q=r= 。

答：120 0.82 15B、斜二轴测图的轴间角：∠XOZ= °∠XOY=∠YOZ= °；轴向伸缩系数p l = r1= ，q l = 。

答：90 135 1 0.56A、平面立体正等测图基本作图方法是法，另外还有法和法。

答：坐标切割堆积7B、在圆柱、圆锥的正等测图时，先作一个的正等测投影，再将平移，画另一，并做线答：底面圆所有圆心底面圆两边轮廓的公切二、由视图画正等轴测图1A 答：3B 答：4B 答：6C 答：第四章截断体与相贯体【教学要求】1、掌握基本几何体表面取点的基本方法。

2、掌握截交线、相贯线的概念、特性和求法。

3、掌握基本体、截交体、相贯体的尺寸标注要求。

【知识要点】1、基本几何体表面取点的基本方法.2、截交线的概念及性质，能熟练地分析和画出截交线及切割体。

3、截平面与圆柱轴线的相对位置不同的三种截交线形式。

4、球被切割后的截交线的形状。

5、相贯线的概念和性质。

6、圆柱正交相贯线的简化画法。

7、两个圆柱直径相等（正交）时相贯线的形状。

8、截交体、相贯体的尺寸标注一、填空题：1A、棱柱表面取点最容易是因为。

棱锥表面取点时，如果点不在具有特殊位置平面上（即无积聚性），应采用的方法求得。

答：表面均具有积聚性辅助线2A、圆锥表面取点方法有两种：一是辅助法；二是辅助法。

答：素线圆3A、的交线称为截交线。

答：截平面与立体表面的4A、平面立体的截交线是形。

作平面立体的截交线投影的方法是法。

答：平面多边棱线或棱面找点5A、根据截平面与圆柱轴线的相对位置不同，截交线有、、三种。

答：圆矩形椭圆6A、截平面与圆锥轴线的相对位置不同时，其截交线有、、、、五种答：圆等腰三角形椭圆抛物线加直线双曲线加直线7B、球被切割后的截交线一定是，但其投影可能是、，也可能是。

答：圆圆椭圆直线6A、交线称为相贯线。

答：回转体与回转体表面的7A、相贯线的投影有两面积聚在圆柱的投影圆上，另一面投影是曲线，且向弯曲。

答：大圆柱的轴线8B、当两个圆柱直径相等（正交）时，相贯线为，相贯线投影肯定有一面为相交的直线。

答：两个相交的椭圆9A、标注尺寸圆柱和圆锥（或圆台）时，一般标在投影为的视图上。

答：非圆二、补画截断体三视图中的漏线。

1A、2A、答：3B、4B、答：答：5C、答：、三、补全截断体三视图。

1A、2B、答：3B 4B5A、答：五、补画相贯体三视图中漏画的线。

1A、2A、3B、4B、答：六、补画相贯体的第三视图1B、2C、答：答：第五章组合体视图【教学要求】1、熟练运用投影规律分析和绘制组合体视图完成由物画图，由图想物两次转化的认识过程；2、灵活运用“形体分析法”和“线面分析法”绘制和识读组合体的视图。

3、通过尺寸标注的教学，基本掌握在组合体视图上正确、齐全、清晰地标注尺寸的方法。

【知识要点】1、组合体的组合形式；组合体的表面连接关系，特别是相切和截交的概念、画法。

2、形体分析法的概念。

3、用理解形体分析法画组合体三视图的方法和步骤，能熟练地将简单的组合体轴测图画成三视图。

4、读图的基本要领；看图的两个基本方法以及用该方法看图的步骤。

5、补视图和补漏线的基本方法。

一、填空题：1A．两个基本体具有互相连接的一个面，称为共面。

在视图上画出两基本体表面的分界线。

答：不应2B．相切是指两个基本体的相邻表面。

答：光滑连接3A、按照组合体的形状特征，将其分解为若干个基本体或简单形体，并分析各基本体的形状、相对位置和表面连接关系的方法称为法。

答：形体分析4A、画组合体三视图的基本步骤有：（1）、（2）、（3）、（4）、（5）、（6）。

答：（1）形体分析（2）选择主视图（3）选比例、定图幅（4）布置视图（5）绘制底稿（6）检查、擦余、描深5A、组合体视图的尺寸标注的一般步骤为：（1）、（2）、（3）、（4）、（5）。
