E1链路技术原理与实现

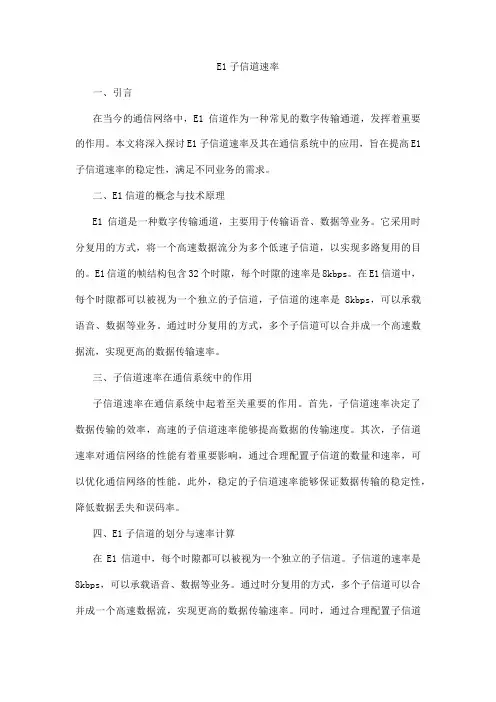

e1子信道速率
E1子信道速率一、引言在当今的通信网络中，E1信道作为一种常见的数字传输通道，发挥着重要的作用。
本文将深入探讨E1子信道速率及其在通信系统中的应用，旨在提高E1子信道速率的稳定性，满足不同业务的需求。
二、E1信道的概念与技术原理E1信道是一种数字传输通道，主要用于传输语音、数据等业务。
它采用时分复用的方式，将一个高速数据流分为多个低速子信道，以实现多路复用的目的。
E1信道的帧结构包含32个时隙，每个时隙的速率是8kbps。
在E1信道中，每个时隙都可以被视为一个独立的子信道，子信道的速率是8kbps，可以承载语音、数据等业务。
通过时分复用的方式，多个子信道可以合并成一个高速数据流，实现更高的数据传输速率。
三、子信道速率在通信系统中的作用子信道速率在通信系统中起着至关重要的作用。
首先，子信道速率决定了数据传输的效率，高速的子信道速率能够提高数据的传输速度。
其次，子信道速率对通信网络的性能有着重要影响，通过合理配置子信道的数量和速率，可以优化通信网络的性能。
此外，稳定的子信道速率能够保证数据传输的稳定性，降低数据丢失和误码率。
四、E1子信道的划分与速率计算在E1信道中，每个时隙都可以被视为一个独立的子信道。
子信道的速率是8kbps，可以承载语音、数据等业务。
通过时分复用的方式，多个子信道可以合并成一个高速数据流，实现更高的数据传输速率。
同时，通过合理配置子信道的数量和速率，可以优化通信网络的性能。
在计算E1子信道的速率时，需要考虑通信系统的整体架构、数据传输的业务需求以及子信道的配置情况等因素。
通过精确计算子信道的速率，可以更好地满足实际业务的需求。
五、影响E1子信道速率的因素影响E1子信道速率的因素主要包括信号的传输距离、信号的质量、通信设备的性能以及网络拥塞情况等。
在长距离传输中，信号的衰减会增加，导致子信道速率的降低。
此外，信号的噪声和干扰也会影响子信道速率的稳定性。
同时，通信设备的性能和网络拥塞情况也会对子信道速率产生影响。
e1转以太网协议转换器
e1转以太网协议转换器e1转以太网协议转换器是一种用于将E1接口信号转换为以太网接口信号的设备，它在不同网络之间起着重要的桥梁作用。
本文将介绍e1转以太网协议转换器的工作原理、应用场景以及选购注意事项。
e1转以太网协议转换器的工作原理是通过将E1接口信号转换为以太网接口信号，实现不同网络之间的互联互通。
在传统的通信网络中，E1接口被广泛应用于传输语音和数据，而以太网接口则是现代网络的主流接口标准。
e1转以太网协议转换器的出现，使得传统的E1接口设备能够与现代的以太网设备实现互联，为网络的升级和演进提供了便利。
e1转以太网协议转换器在实际应用中具有广泛的场景，其中包括但不限于以下几个方面：1. 电信运营商网络，在电信运营商的网络中，由于历史原因和技术遗留问题，E1接口设备和以太网设备并存。
而e1转以太网协议转换器可以很好地实现这两种不同接口设备之间的互联互通，为电信运营商网络的升级和优化提供了技术支持。
2. 企业网络，许多企业内部的通信设备仍然采用E1接口，而随着企业网络的发展和扩张，需要与以太网设备进行互联。
e1转以太网协议转换器可以满足企业网络中不同接口设备之间的互联需求，为企业的通信和数据传输提供了便利。
3. 校园网络，在学校和教育机构的网络中，也存在着E1接口设备和以太网设备并存的情况。
e1转以太网协议转换器可以帮助学校实现不同接口设备之间的互联，为校园网络的建设和管理提供了技术支持。
在选购e1转以太网协议转换器时，需要注意以下几个方面：1. 技术标准，要选择符合国家标准和行业标准的产品，确保设备的性能和稳定性。
2. 兼容性，要考虑设备的兼容性，确保能够与已有的通信设备和网络设备实现良好的互联互通。
3. 性能参数，要关注设备的性能参数，包括传输速率、时延、误码率等，确保设备能够满足实际应用的需求。
4. 品牌信誉，要选择有一定品牌影响力和良好口碑的厂家生产的产品，确保设备的质量和售后服务。
综上所述，e1转以太网协议转换器在不同网络之间起着重要的连接作用，具有广泛的应用场景。
E1通信协议的实现方法及系统
E1通信协议的实现方法及系统一、E1通信协议简介E1通信协议是一种用于数字通信的标准协议，常用于传输语音和数据。
它是国际电信联盟（ITU）制定的一个系列标准之一。
二、E1通信协议的实现方法1. 传输介质E1通信协议可以通过不同的传输介质来实现数据传输。
常见的传输介质包括同轴电缆、双绞线、光纤等。
不同的传输介质具有不同的特点和适用范围，选择合适的传输介质可以提高通信的质量和可靠性。
2. 硬件设备为了实现E1通信协议，需要使用特定的硬件设备。
这些设备包括E1接口卡、传输设备以及与之配套的其他硬件组件。
E1接口卡是连接计算机和通信网络之间的桥梁，它可以将计算机生成的数据通过E1通信协议传输到目标设备上。
3. 协议软件为了实现E1通信协议，还需要使用相应的软件来支持协议的解析和处理。
这些软件包括驱动程序、协议栈以及其他辅助程序。
驱动程序用于控制硬件设备，使其按照E1通信协议进行工作；协议栈则负责解析和处理E1通信协议的数据包；其他辅助程序用于监测和管理通信过程中的各种参数。
三、E1通信系统的架构1. E1接口卡E1接口卡是E1通信系统的关键组成部分，它负责将计算机生成的数据转换为E1通信协议格式，并通过传输介质传输到目标设备上。
E1接口卡通常具有多个接口，可以同时连接多个设备。
2. 传输设备传输设备是用于将E1通信协议的数据传输到目标设备的关键组成部分。
传输设备具有多种形式，可以是交换机、路由器或其他网络设备。
传输设备负责接收E1通信协议的数据，并通过网络将其传输到目标设备上。
3. 信号处理器信号处理器是E1通信系统中的重要组成部分，它负责对E1通信协议的数据进行处理和解析。
信号处理器通常通过协议软件实现，可以实时监测和管理通信过程中的各种参数。
四、E1通信协议的应用领域E1通信协议广泛应用于各种领域，主要包括电信、移动通信、无线通信、数据传输等。
在电信领域，E1通信协议可以实现电话的互联互通，提供高质量的语音通信服务；在移动通信领域，E1通信协议可以实现移动电话网络之间的数据传输；在无线通信领域，E1通信协议可以实现无线基站与网络之间的数据传输。
E1链路技术原理与实现
一、PCM机制与E1帧结构
3、E1帧结构
根据时隙所承载Data类型以及这些数据目的地不同，可将E1分 为非成帧、成帧、成复帧。
➢ 非成帧——所有32路时隙（TS0-TS31）为一条整体链路用来承载 到达同一目的地的用户数据。这种E1帧也叫非信道化E1（E1）。
三、 E1/CE1接口的配置与排错
1、E1接口类型
E1接口有两种类型：E1（unchannel E1）和CE1（Channelized E1）接口 。
unchannel E1接口只支持非成帧的配置。CE1接口既支持成帧 的配置又支持非成帧的配置，也有支持成复帧的，这里不做介绍。
这两种类型的接口都支持多种数据链路层协议： HDLC、PPP、 FR。
DTE
方式3：
物理层协议规范：V.35， 接口类型：DB-25
协转
光端机
SDH/PDH
物理层协议规范：V.35,接口 类型：DB60、smart-serial
V.35转接线缆
物理层协议规范：G.703, 接口类型：BNC
单模光纤
细同轴电缆
光端机：实现光电转换的设备。
协议转换器：实现物理层协议规范转换的设备。
➢ E1是一种物理线路上的数据传输规范。一般用于电信级业务的 传输中。E1是由CCITT颁布，通俗的称呼叫一次群信号，速率为 2048kb/s。
➢ 目前常说的E1专线可以简单的理解为由电信运营商的SDH/PDH 为企业远程节点之间互联提供的标准速率为2.048Mbps，物理层协议 标准默认为G.703的WAN链路技术。
流 E1帧
····· ·
在光传输设备上高速SDH 信号被打散成多路低速E1 信号

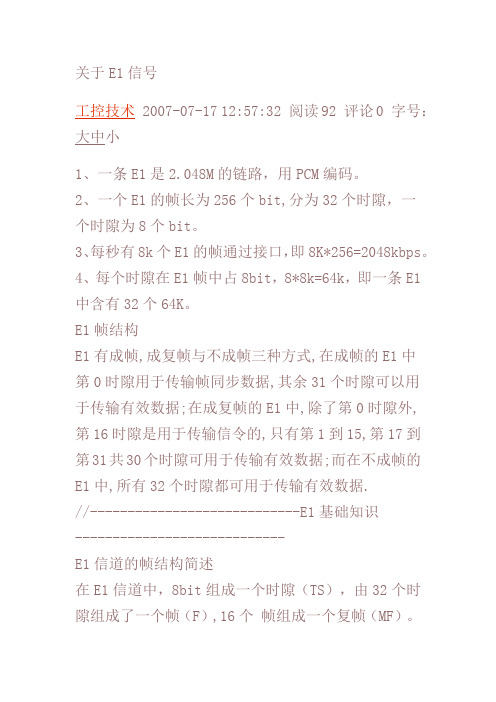

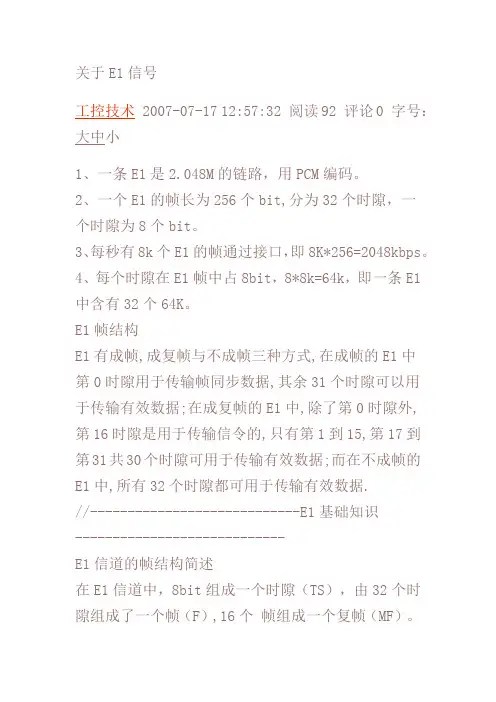

E1原理
关于E1信号工控技术 2007-07-17 12:57:32 阅读92 评论0 字号：大中小1、一条E1是2.048M的链路，用PCM编码。
2、一个E1的帧长为256个bit,分为32个时隙，一个时隙为8个bit。
3、每秒有8k个E1的帧通过接口，即8K*256=2048kbps。
4、每个时隙在E1帧中占8bit，8*8k=64k，即一条E1中含有32个64K。
E1帧结构E1有成帧,成复帧与不成帧三种方式,在成帧的E1中第0时隙用于传输帧同步数据,其余31个时隙可以用于传输有效数据;在成复帧的E1中,除了第0时隙外,第16时隙是用于传输信令的,只有第1到15,第17到第31共30个时隙可用于传输有效数据;而在不成帧的E1中,所有32个时隙都可用于传输有效数据.//----------------------------E1基础知识----------------------------E1信道的帧结构简述在E1信道中，8bit组成一个时隙（TS），由32个时隙组成了一个帧（F）,16个帧组成一个复帧（MF）。
在一个帧中，TS0主要用于传送帧定位信号（FAS）、CRC-4（循环冗余校验）和对端告警指示，TS16主要传送随路信令（CAS）、复帧定位信号和复帧对端告警指示，TS1至TS15和TS17至TS31共30个时隙传送话音或数据等信息。
我们称TS1至TS15和TS17至TS31为“净荷”，TS0和TS16为“开销”。
如果采用带外公共信道信令（CCS），TS16就失去了传送信令的用途，该时隙也可用来传送信息信号，这时帧结构的净荷为TS1至TS31，开销只有TS0了。
由PCM编码介绍E1：由PCM编码中E1的时隙特征可知，E1共分32个时隙TS0-TS31。
每个时隙为64K，其中TS0为被帧同步码，Si, Sa4, Sa5, Sa6,Sa7,A比特占用, 若系统运用了CRC校验，则Si比特位置改传CRC校验码。
e1接口_精品文档
E1接口简介E1接口是一种数字传输接口标准，通常用于高速数据传输和电话通信。
它是TDM（时分多路复用）技术的一种应用，支持多路语音和数据传输。
本文将介绍E1接口的基本原理、特性和应用。
基本原理E1接口使用双绞线或同轴电缆传输数字信号。
它采用2.048Mbps的速率，将传输数据分成32个时隙，每个时隙有64Kbps的容量。
其中一个时隙用于传输管理性数据，即D信道，用于传输控制信息和信令。
其余31个时隙用于传输用户数据，即B信道，用于传输语音和数据。
E1接口使用HDB3（高密度双极性3级）编码方式，可以实现传输稳定和抗干扰能力较强的特性。
数据在发送端经过HDB3编码后，传输到接收端进行解码。
这种编码方式可以在传输过程中检测和纠正错误，确保数据的可靠性。
特性E1接口具有以下特性：1.高速传输：E1接口的速率为2.048Mbps，可实现高速数据传输和语音通信。
2.多路复用：E1接口的时分多路复用技术可以将多个通信信道合并传输，提高传输效率。
3.双工通信：E1接口支持双向通信，可以同时进行发送和接收数据。
4.错误检测和纠正：E1接口使用HDB3编码，可以在传输过程中检测和纠正错误，提高数据的可靠性。
5.灵活配置：E1接口可以根据实际需求灵活配置通信信道，满足不同应用场景的需求。
应用E1接口广泛应用于以下领域：1.电信运营商：E1接口常用于电话通信网络中的传输链路，用于语音通信和数据传输。
2.数据通信：E1接口可用于数据通信网络中的传输链路，支持高速数据传输，适用于互联网接入、局域网互联等场景。
3.无线通信：E1接口可用于无线通信系统中的基站传输链路，支持语音和数据传输。
4.远程监控：E1接口可用于远程监控系统中的视频传输和数据传输，实现远程监控和控制。
配置示例以下示例展示了如何使用Markdown文本格式配置E1接口：```markdown # E1接口配置示例接口配置interface e1 0/0/0description E1接口示例clock source internalframing crc4通道配置e1 0/0/0timeslot 1-30crc4 enable``` 通过以上配置示例，可以实现对E1接口的基本配置和通道的灵活配置。
E1接口介绍分析
E1接口介绍分析
E1接口的物理层标准由国际电信联盟（ITU）定义，通常在欧洲、南美洲、中东地区使用。
E1接口的传输速率为2.048 Mbps，由32个时分多路复用（TDM）信道组成，每个信道的速率为64 kbps，其中30个信道用于用户数据传输，另外两个信道用于时隙同步和帧同步。
E1接口采用HDB3（高阶差分双二进制）编码方式，它使用4个不同的电平来代表二进制数据，以提高传输效率和信号质量。
HDB3编码还增加了数据的可靠性，可以通过检测非正常的编码序列来检测和纠正错误。
E1接口的帧结构由ITU定义为30个8位字节的时间槽组成，每个时间槽用于传输用户数据或用于控制和同步目的。
其中，第16个时间槽被保留用于帧同步和时隙同步，而第17个时间槽用于信令和告警信息。
E1接口的连接方式有两种：点对点连接和多点连接。
在点对点连接中，两个设备直接通过专用线路连接；而在多点连接中，多个设备通过分支器和连接器连接到同一条线路上。
多点连接可以节省成本，并且可以同时与多个设备进行通信。
E1接口还支持同步传输和异步传输两种方式。
在同步传输中，传输速率和时钟信号由主设备提供，以保持所有设备的同步。
异步传输中，每个设备都有自己的时钟信号，但速率必须保持一致。
同步传输适用于对时延要求较高的应用，而异步传输适用于对时延要求较低的应用。
E1链路技术原理与实现详解
01010101
· · · · · ·
SDH 帧
· · · · · ·
E1帧，共32路时隙复用 成一路E1
E1帧 在光传输设备上高速SDH 信号被打散成多路低速E1 信号
E1基本概念小结
1、一条E1是2.048M的链路，用PCM编码。 2、一个E1的帧长为256个bit，分为32个时隙，一个时隙为8个bit。 3、每秒有8k个E1的帧通过接口，即8K*256=2048kbps。 4、每个时隙在E1帧中占8bit，8*8k=64k，即一条E1中含有32个64K。
E1时分多路复用器示例
输入 输出
每秒8000个帧 (每帧125微秒)
0时隙做同步 Ch. 1 Ch. 2 Ch. 3 Ch. 4 Ch. 5 Ch. 6 0时隙做同步
Ch 1 Ch 2
Ch 3
Ch 4 Ch 5 Ch 6
Chs 7-30
Ch 31
Ch 1, etc
E1 多路复用器
64 kbps x 32 = 2.048 Mbps
注：时隙为电信传输网中的基本速率单位。值为64Kbps。
一、PCM机制与E1帧结构
3、E1帧结构
根据时隙所承载Data类型以及这些数据目的地不同，可将E1分 为非成帧、成帧、成复帧。
非成帧——所有32路时隙（TS0-TS31）为一条整体链路用来承载 到达同一目的地的用户数据。这种E1帧也叫非信道化E1（E1）。 成帧——TS0承载同步信息，TS1-TS31可以随机逻辑的绑定组成一 条或多条逻辑链路承载到达不同目的地的用户数据。这种E1帧也叫信 道化E1（CE1）。
成复帧——TS0承载同步信息，TS16承载控制信息，TS1-TS15,TS17TS31可以随机逻辑的绑定组成一条或多条逻辑链路承载到到不同目的 地的用户数据。这种E1帧也属于CE1的一种。
《E1接口电路原理》课件
E1接口电路的基本组成
编码器：将数字信号编码为 E1信号
接收器：将数字信号转换为 模拟信号
发送器：将模拟信号转换为 数字信号
解码器：将E1信号解码为数 字信号
线路接口：连接E1线路和设 备
控制单元：控制E1接口电路 的工作状态和参数设置
E1接口电路的工作原理
E1接口电路是一种数字通 信接口，用于传输语音和 数据信号。
稳定性：E1接口电路的稳定性较高，不易受到外界干扰，适合在恶劣环境下使用。
成本：E1接口电路的成本较低，适合大规模部署，与其他通信技术相比，具有较 高的性价比。
应用领域：E1接口电路主要应用于电信、金融、政府等对稳定性和可靠性要求较 高的领域，与其他通信技术相比，应用领域较为单一。
感谢您的观看
汇报人：
同步信号：E1接口的8个同步信号时隙用于传输同步信号
E1接口的信号传输过程
信号接收：E1接口接收来自电信运 营商的模拟信号
信号处理：对数字信号进行编码、 解码、纠错等处理
添加标题
添加标题
添加标题
添加标题
信号转换：将模拟信号转换为数字 信号
信号传输：将处理后的数字信号通 过E1接口传输到其他设备或网络
E1接口电路的技术发展趋势
数字化：E1接口电路将逐渐向数字化方向发展，提高传输效率和稳定性。 集成化：E1接口电路将更加集成化，减少硬件设备的数量和体积，降低成本。 智能化：E1接口电路将更加智能化，具备自我诊断和修复功能，提高系统的可靠性。 网络化：E1接口电路将更加网络化，实现与其他网络设备的互联互通，提高系统的灵活性。
传输数据：E1接口可以传输大量的数据，适用于物联网设备之间的数据传输。
连接设备：E1接口可以连接各种物联网设备，如传感器、控制器等。 网络通信：E1接口可以用于物联网设备的网络通信，如Wi-Fi、蓝牙等。 控制设备：E1接口可以用于控制物联网设备，如开关、阀门等。
E1链路技术原理与实现详解
E1链路技术原理与实现详解PCM技术是通过对模拟信号进行采样和量化处理来实现的。
采样是指将模拟信号按照一定的时间间隔进行取样，将取样的值转换为数字信号。
量化是指将采样得到的数字信号按照一定的精度进行量化处理，将连续的模拟信号转换为离散的数字信号。
采样和量化的过程可以通过ADC（模数转换器）来完成。
实现E1链路技术的关键是传输介质和传输设备。
传输介质主要分为同轴电缆和光纤。
同轴电缆由于成本较低、安装方便等优点，已经成为了传输E1链路的主要介质。
而光纤则具有更高的带宽和更长的传输距离，逐渐成为了E1链路传输的新趋势。
传输设备主要包括传输终端设备和传输中继设备。
传输终端设备主要负责将语音和数据信号进行数字化处理，包括PCM编码、帧结构的生成和解析、信号的调制和解调等功能。
传输中继设备主要负责将数字信号进行传输，包括信号的放大、传输距离的延长、信号的可靠性保证等功能。
E1链路通常采用时分复用技术进行多路复用，即将多条E1链路的信号分时地传输在同一条传输介质上。
时分复用技术包括帧同步、时隙同步和位同步。
帧同步是指多条E1链路的帧边界保持同步，保证帧结构的一致性。
时隙同步是指每一帧中的时隙保持同步，确保时隙的顺序不变。
位同步是指每个时隙中的位保持同步，保证传输的准确性。
在E1链路中，通常会使用一个特殊的信道来传输时钟信号，即E1链路的时钟同步信号。
时钟同步信号的传输可以通过其中一条E1链路上的时隙进行传输，也可以通过单独的时钟线路进行传输。
时钟同步信号的传输非常重要，主要用于保证多条E1链路之间的信号同步，以及保证PCM编码和解码的正确性。
总之，E1链路技术通过将语音和数据信号进行数字化处理，再通过特定传输介质和传输设备进行传输，实现了高速、稳定和可靠的通信传输。
同时，E1链路技术也是传输网络和企业内部数据通信中的重要技术，为实现高质量和高效率的通信传输提供了坚实的基础。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
注：在实际工程中，上述1、2、3三种接口模式下的时钟配置由链
路提供商提供。
4、V.35接口上E1的配置
R（config）#int s0/0/0
&直接为 V.35接口
R（config-if）#encap ppp R（config-if）# ip add 10.1.1.1 255.255.255.252
SDH/PDH
DTE
光端机
方式2：
物理层协议规范：G.703， 接口类型：DB-15,DB-9 物理层协议规范：G.703， 接口类型：RJ-48 单模光纤
SDH/PDH
120欧姆平衡双绞 线电缆
1、E1/CE1接口的物理连接
物理层协议规范：V.35， 接口类型：DB-25 DTE
协转
光端机
方式3：
Define the E1 Channel Groups
成帧配置：
R（config）# controller E1 0/0/0 R（config-contr）# linecode {ami | hdb3} &可选配置，默认为HDB3
R（config-contr）# framing {crc4 | no-crc4} &可选配置，默认为CRC4
R （config-contr）#channel-group 0 timeslots 1-4，6-7 R（confgi-contr）#channel-group 1 timeslots 9-10
R （Config-contr）#exit
R（config）#int S0/0/0：0 R（config-if）#encap ppp
5、E1帧结构中注意事项
路由器上的E1接口模块有E1和CE1两种，E1接口模块只能做非 信道化E1的配置。而CE1接口模块既支持成帧的配置还支持非成 帧的配置。
在E1专线中，主要用的是成帧和非成帧这两种结构。成复帧主 要用于ISDN中，平常所说的ISDN PRI实际上就是E1的成复帧，30 路64kbps的语音拨号接入。
2、物理连接中的E1/CE1接口模块（DB-9）
Rujie：NMX-4E1
Ruijie：SIC-1E1-F
2、物理连接中的E1/CE1接口模块（DB-25）
RUIJIE：NMX-8E1-CE1
3、物理连接中的E1/CE1接口线缆
75欧姆非平衡同轴电缆（DB15转BNC） 75欧姆非平衡同轴电缆（DB9转BNC）
E1链路技术原理与实现
技术培训中心

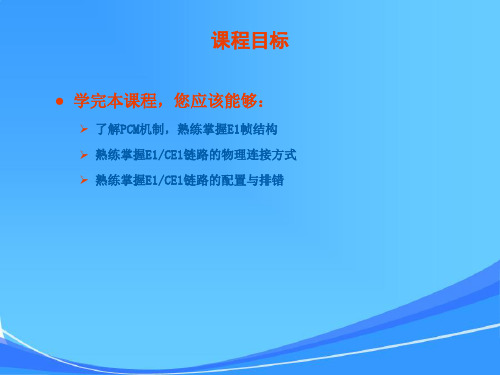

课程目标
(1)了解PCM机制，熟练掌握E1帧结构 (2)熟练掌握E1/CE1链路的物理连接方式 (3)熟练掌握E1/CE1链路的配置与排错
本章内容
一、PCM机制与E1帧结构
二、E1/CE1接口的物理连接方式
三、E1/CE1接口的配置与排错
E1专线
SDH/PDH
E1专线
2、PCM机制
E1这个概念起源于PCM机制，是PCM机制的一种复用标准。 PCM——脉冲编码调制，是最初用在PSTN中实现模拟信号与数 字信号转换的一种技术。该机制主要是通过抽样、量化、编码三 个阶段来实现模/数转换的。如下图所示：
PSTN网 电话局 电话终端 电话局 PBX设备 本地回路（电话线） 电话中继线（数字） PBX设备 PCM
物理层协议规范：V.35,接口 类型：DB60、smart-serial 物理层协议规范：G.703, 接口类型：BNC 单模光纤 细同轴电缆
SDH/PDH
V.35转接线缆
光端机：实现光电转换的设备。 协议转换器：实现物理层协议规范转换的设备。
注：在我国的实际网络项目中，主要是方式1和方式3的连接，尤其是第 一种方式最为常见。
课程议题
一、PCM机制与E1帧结构
1、E1链路的基本概念
E1是一种物理线路上的数据传输规范。一般用于电信级业务的 传输中。E1是由CCITT颁布，通俗的称呼叫一次群信号，速率为 2048kb/s。 目前常说的E1专线可以简单的理解为由电信运营商的SDH/PDH 为企业远程节点之间互联提供的标准速率为2.048Mbps，物理层协议 标准默认为G.703的WAN链路技术。
2、Channelized E1接口的配置
CE1接口有成帧和非成帧两种模式的配置，这两种模式都有一些相同的配 置任务。
Configuration Tasks
Configure the E1 Controller
Define the Line Code（可选）
所有CE1接口必配。
Define the Framing Characteristics（可选）
总部
C
分支
• 一条CE1最多30个分支 • 可以随意组合时隙来控制带宽 • 时分复用 • 费用相对较低
课程议题
二、E1/CE1接口的物理连接
1、E1/CE1接口的物理连接
DTE
光端机
方式1：
物理层协议规范：G.703，接口类型： 物理层协议规范：G.703， DB-15，RJ-48，DB-9，DB-25 接口类型：BNC 统称为G.703跳线 单模光纤
操作
电话终端
010101· · · · · · 数字信号
PCM的反向操作
模拟信号
8000次/S的抽样，量化后8000脉冲/s， 8bit二进制编码/每脉冲
模拟信号
图1 一条电话中继线只传送一路电话
一条电话中继线传送多路电话
电话终端A 电话局 PBX设备
PCM 操作
PSTN网
电话中继线（数字） 电话局 PBX设备 模拟信号
电话终端C
模拟信号 电话终端B
· · · · · A01010101 B01010101 ·
N个8bit = 1个帧（数字信号）
电话终端D
8000次/S的抽样，量化后8000脉冲 /s，8bit二进制编码/每脉冲
PCM的反向操作
注：为提高电话中继线的传输效率，将多路PCM信号采用TDM（时分 多路复用） 方式封装成数据帧，在中继线上一帧一帧传输。
R（config-if）# ip add 10.1.1.1 255.255.255.252
R（confgi）#int s0/0/0:1 ···················
非成帧配置：
R（config）# controller E1 0/0/0 R（config-contr）# linecode {ami | hdb3} &可选配置，默认为HDB3
注：此种情况下，E1链路上G.703协议的相关参数，如所支持的E1 帧结构、线路编码、帧校验等均在协转设备上配置。时钟的配置由 链路提供商提供。
5、E1/CE1接口的排错
监控与调测
• show controllers e1
显示所有CE1接口的状态信息：物理状态、帧结构、帧校验方式、线路编 解码格式以及阻抗等信息，还包括了接口自连通以来的时间内流量的统计 信息。
R（config-contr）# framing {crc4 | no-crc4} &可选配置，默认为CRC4 R （config-contr）#channel-group 0 unframed R （Config-contr）#exit R（config）#int S0/0/0：0 R（config-if）#encap ppp R（config-if）# ip add 10.1.1.1 255.255.255.252
注：通信双方CE1接口的帧结构模式必须要一致
3、Unchannelized E1接口的配置
Unchannelized E1接口只有非成帧这种模式。因此，只有一种配置方式。
R（config）#int s0/0/0
&直接为Unchannelized E1接口
R（config-if）#encap ppp
1、一条E1是2.048M的链路，用PCM编码。 2、一个E1的帧长为256个bit，分为32个时隙，一个时隙为8个bit。 3、每秒有8k个E1的帧通过接口，即8K*256=2048kbps。 4、每个时隙在E1帧中占8bit，8*8k=64k，即一条E1中含有32个64K。
注：时隙为电信传输网中的基本速率单位。值为64Kbps。
5、E1/CE1接口的排错
监控与调测 • show interface serial 0/0/0:0
Ch 1 Ch 2
Ch 3
Ch 4 Ch 5 Ch 6
Chs 7-30
Ch 31
Ch 1, etc
E1 多路复用器
64 kbps x 32 = 2.048 Mbps
每一路为 64 kbps
Chs. 7-30 Ch. 31
图3 端到端的数字化传输线路
在光传输设备上多路低速e1信号 被复用成高速信号pos，然后被封 装成SDH帧在SDH传输网传输 发送方
数字线路（E1） 数
SDH/PDH
据
接收方 数字线路（E1） 流
01010101
01010101
01010101
01010101
· · · · · ·
SDH 帧
· · · · · ·
E1帧，共32路时隙复用 成一路E1
E1帧 在光传输设备上高速SDH 信号被打散成多路低速E1 信号
3、E1基本概念小结
E1/CE1接口均支持PPP、HDLC、FR等主流数据链路层协议。
传统数字专线与CE1数字专线的比较
传统数字专线 三个物理接口
A
B
1 2
B
C
C
分支
总部
3
• 一个分支需要对应总部一个物理接口 • 独占资源 • 费用相对较高
