在Word文档中插入CAD图形的简易实现方法
五步把CAD图形导入到Word中
五步把图形导入到中
试验软件：、
第一步：在中把画好地图形背景颜色设置为白色
步骤：右键单击绘图区域任意处——单击“选项”，在打开地对话框中——单击“显示”、“颜色”在下拉列表中选“白色”——应用并关闭，回到“选项”对话框，确定即可；
第二步：更改图层颜色
步骤；打开图层特性管理器——按住健不放，点击第一个图层和最后一个图层可全选——把图层颜色设置为“黑色”——确定；
第三步：复制图形
步骤：先在中框选——点工具栏中“复制”或右键复制；
第四步：在中粘贴图形
步骤：直接点工具栏中“粘贴”图标（此时，工具栏中“复制”图标已为不可用地灰色显示），也可直接右键粘贴.
注意：粘贴图形时必须粘贴到表格外（原因见下项）；
第五步：设置对象格式
步骤：右键单击粘贴在中地图形（注意：若粘贴地图形在表格内，则没有这一项，切记！），在弹出地“设置对象格式”对话框中——点”版式”，选“衬于文字下方”——确定.这样，设置好格式后，图形就可以再中任意移动了.
提示：、还可在“设置对象格式”中点“图片”按钮——可任意裁剪上、下、左、右地白边而只留下你想要地图形部分，然后，把你调好地图形
移动到你想放置地表格中（注意：此时地八个空心圆点，可利用这
八个圆点任意调位置，否则，一旦移动定位后将无法再次移动图
形）；
、若发现图形不满意，也可以再次回到中修改，直至满意
步骤：在图形移动到表格之前，可以左键双击回到中修改，也可以右键单击，在对象列表中选“”即回到中修改——保存退出.回到
后，若看到好多斜线纹覆盖在你粘贴地图形上，只要关闭，这些
斜线纹就消失了，此时，若还需修改图形，再按上法打开修改并
保存即可.
经试验后，此过程已写得非常详细，至此五步法全搞掂啦，嘿嘿。

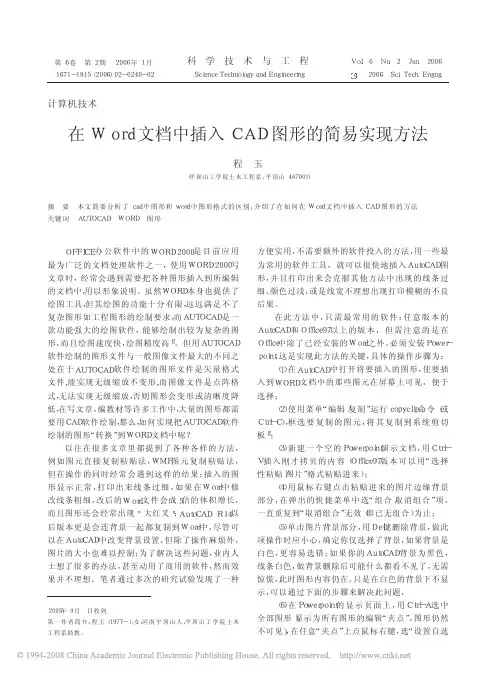

在Word文档中插入CAD图形的简易实现方法1
（ ４） 用鼠标右键点击粘贴进来的图片边缘背景 部分， 在弹出的快捷菜单中选“组合／取消组合”项， 一直重复到“取消组合”无效（ 即已无组合） 为止；
（ ５） 单击图片背景部分， 用Ｄｅｌ键删除背景， 做此 项操作时应小心， 确定你仅选择了背景， 如果背景是 白色， 更容易选错； 如果你的ＡｕｔｏＣＡＤ背景为黑色， 线条白色， 做背景删除后可能什么都看不见了， 无需 惊慌， 此时图形内容仍在， 只是在白色的背景下不显 示， 可以通过下面的步骤来解决此问题，
（ １１） 用 鼠 标 双 击 组 合 后 的 图 形 ， 出 现“ 图 形 格 式”对话框，在“大小”“图片”等项中，分别实现调整图 形 缩 放 、文 字 环 绕 方 式 等 功 能， 以 求 获 得 效 果 极 佳 的 图形。
上述方法本质上是利用矢量格式文件的转换， 实现了将ＡＵＴＯＣＡＤ图形文 件 插 入 到ＷＯＲＤ文 档 中 的目的。初用时会觉得操作比较复杂， 但掌握熟练后 是非常方便的， 此方法最大的优点是不需要额外的 软件， 同时插入的图形的最终打印质量是远远胜于 其他方法的， 不论图形如何大小变化， 最后输出的 ＷＯＲＤ文档的图形保持精度不变。
计算机技术
在 Ｗｏｒ ｄ 文档中插入 ＣＡＤ 图形的简易实现方法
程玉
（ 平顶山工学院土木工程系， 平顶山 ４６７００１）
摘 要 本文简要分析了 ｃａｄ 中图形和 ｗｏｒｄ 中图形格式的区别， 介绍了在如何在 Ｗｏｒｄ 文档中插入 ＣＡＤ 图形的方法 关键词 ＡＵＴＯＣＡＤ ＷＯＲＤ 图形
word怎么导入cad图
word怎么导入cad图
有时候由于工作需要在word文档中使用CAD编辑好的图纸，那么大家知道word怎么导入cad图吗?下面是店铺整理的word怎么导入cad图的方法，希望能给大家解答。
word导入cad图的方法：
打开CAD软件及图纸文件
选择并复制图纸部分(可用菜单命令或者Ctrl+C组合键)
打开WORD，在菜单命令中选择“选择性粘贴”，如果弹出菜单中没有“选择性粘贴”，点一下弹出菜单下面的伸缩按钮就有了。
“选择性粘贴”对话窗口有三种选择，对应三种结果。
粘贴结果的区别：
1、AutoCAD Drawing对象，结果如下，双击图片可以调用CAD 软件进行再次编辑。
调整图片放大缩小后仍然很清晰。
2、图片(Windows图元文件)。
图片放大缩小不影响清晰度，但是双击图片不能调用CAD进行编辑，可用WORD自带的绘图工具进行再次编辑。
3、位图。
这种方式原汁原味的把CAD编辑窗口粘贴过来了。
连背景及线条颜色也不变。
是位图格式(或者说已经像素化了)，放大缩小对图片质量有明显影响。
不能再次编辑。
这和用QQ屏幕截图或者PrtSc键截图效果类似。

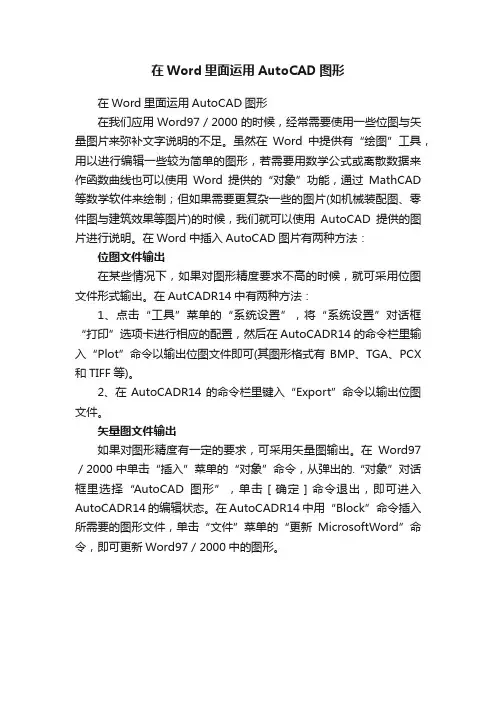

在Word里面运用AutoCAD图形
在Word里面运用AutoCAD图形
在Word里面运用AutoCAD图形
在我们应用Word97／2000的时候，经常需要使用一些位图与矢量图片来弥补文字说明的不足。
虽然在Word中提供有“绘图”工具，用以进行编辑一些较为简单的图形，若需要用数学公式或离散数据来作函数曲线也可以使用Word提供的“对象”功能，通过MathCAD 等数学软件来绘制；但如果需要更复杂一些的图片(如机械装配图、零件图与建筑效果等图片)的时候，我们就可以使用AutoCAD提供的图片进行说明。
在Word中插入AutoCAD图片有两种方法：位图文件输出
在某些情况下，如果对图形精度要求不高的时候，就可采用位图文件形式输出。
在AutCADR14中有两种方法：
1、点击“工具”菜单的“系统设置”，将“系统设置”对话框“打印”选项卡进行相应的配置，然后在AutoCADR14的命令栏里输入“Plot”命令以输出位图文件即可(其图形格式有BMP、TGA、PCX 和TIFF等)。
2、在AutoCADR14的命令栏里键入“Export”命令以输出位图文件。
矢量图文件输出
如果对图形精度有一定的要求，可采用矢量图输出。
在Word97／2000中单击“插入”菜单的“对象”命令，从弹出的.“对象”对话框里选择“AutoCAD图形”，单击［确定］命令退出，即可进入AutoCADR14的编辑状态。
在AutoCADR14中用“Block”命令插入所需要的图形文件，单击“文件”菜单的“更新MicrosoftWord”命令，即可更新Word97／2000中的图形。
如何在word中添加cad
如何在word中添加cad
在我们做文件时，有时候需要在Word文档中添加CAD画出的图形。
特别是工科学生在做论文的时候经常需要插入一些CAD画出来的施工图、零件图以及坐标图等等，有些人用截图的方法插入，但是打印出来特别不清晰，下面大家一起看看插入CAD图形最正确的方法吧。
如何在word中添加cad
首先打开想要插入CAD图形的Word文档，执行“插入-对象”。
在弹出的对象窗口中选择“由文件创建”，然后点击“浏览”，插入你需要的CAD图形文件。
这时我们插入的图形在左边，怎么让它居中呢?在页面布局选项中，执行文字环绕，根据需要选择一种，比如上下型环绕。
然后执行“对齐-左右居中”就大功告成了，如果感觉图形小还可以自己调的大一些。
在文档中导入CAD图的技巧
在文档中导入CAD图的技巧在文档中导入CAD图的技巧导语：计算机辅助设计(Computer Aided Design)指利用计算机及其图形设备帮助设计人员进行设计工作。
CAD技术作为杰出的工程技术成就，已广泛地应用于工程设计的各个领域。
以下是关于在文档中导入CAD图的技巧，欢迎大家前来学习。
在文档中导入CAD图的技巧进入word文档，这里是word2013，当然，word2007及word2010操作类似。
点击菜单栏的“插入”。
点击“对象”后面的倒三角形，然后点击“对象J”。
弹出插入的相关选项，这里有几个CAD，是因为我安装了CAD2008、CAD212、CAD2014几个版本，当然，这里最上面的是最低的版本2008，最下面的'是CAD2014，如果你的只安装了一个CAD，那这里之后一个CAD选项，点击即可。
选择自己喜欢的CAD 版本，点击它选择，然后点击“确定”。
这时候会自动打开cad，并且新建一个cad图纸空间，要求绘制图纸。
打开绘制好的图纸，选中，然后点击“ctrl+c”，复制图纸内容。
注意，这里如果是粘贴到CAD外边，使用cad右边修改菜单的复制一般不起效。
使用“ctrl+v”，粘贴到刚才新建的cad图纸空间中，然后点击“ctrl+s”保存图纸，才会生效。
这时候图纸就粘贴进来了，不过，图纸显示的效果貌似不是自己期望的，因为在cad中显示什么样的效果，返回到word中就是什么效果，因此需要在cad中设置好。
在命令栏输入"z",然后点击“回车”，输入“E”，然后点击回车。
这时候最大化显示了。
使用组合键"ctrl+s"保存操作。
然后点击word回到word中。
这时候可以发现，一个图形就导入进来了，并且十分清晰，因为导入的是矢量图。
同时双击这个图形，就会进入cad编辑，十分方便。
CAD图插入word文档步骤
CAD图插入word文档步骤
将CAD的图插入WORD文档中
第一步：打开所要插入的CAD图，点击CAD工具条上的窗口缩放图标
第二步：选择需要插入的图，此目的是要将图放大到在CAD画图区域内的最大范围，这里放大到最大，在word中才会显示最大，利于编辑。
第三步：将图放大到最大
第四步：在CAD框选需要插入的图片，在图上的任意蓝点上右击鼠标，点击“复制”
第五步：切换到word文档，在你需要插入图片的位置，右击鼠标，点击“粘贴”，即得到下面的插入word文档中的CAD图。
第六步：点击CAD图，点击出来的图框的右下角的小黑点，即可放大缩小图。
第七步：如果你要在图上输入文字，即点击图片，出现下面的图片工具条
第八步：点击此图标后会出现好几个选择，你点击“衬于文字下方”，这是图片就会在整个word文字的下方，在你进行文字编辑的时候图片的位置就不会受到影响了，如下图
这就是我编辑的文字，图片完全不受影响
如果有时你在点击回车键的时候，图片会跟着一起下移，你就点击图片，会出现下面的样子，然后左键按住不放，就可以移动图片，将图片往上移动一点，就可以了。
如何在word文档中很清晰的插入CAD图形的最佳方法
如何在word文档中很清晰的
插入CAD图形的最佳方法
（操作最简单快捷）
1、首先打开需转化成WORD文档的ＣＡＤ文件；
2、选择CAD里需转化成WORD文档的图形内容（全部或某部分），并点击工具栏“窗口缩放”将所选图形最大化。
3、将最大化的图形进行全框选（所选图形线条全部成虚线），右键单击CAD屏幕再点击“复制”，然后将CAD窗口最小化；
4、打开WORD文档，在需要插入CAD图形的位置点击一下（见光标），再点击WORD左上方“编辑”→“选择性粘贴”→“图片（windows图元文件）”；此时已出现需插入的CAD图形；
5、右键单击图形，选择“编辑图片”，此时出现“绘图画面”窗口；该窗口有四个选项即：“调整”、“扩大”、“缩放绘图”、“文字环绕”图标；
6、在“绘图画面”窗口点击“调整”，该图形自动去掉多余部分的空白；
7、在“绘图画面”窗口点击“缩放绘图”，可以任意调整图形的大小（鼠标准确点击图形的右下角拉大放小），调整成为最佳状态。
如有不明白的地方可加QQ：360995170共同探讨。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
⑥ ２ ０ ＳｉＴ ｃ． ｎ ｎ ０ ６ ｃ． ｅｈ Ｅ ｇｇ
计算机技术
在 Ｗｏｄ文档中插入 Ｃ Ｄ图形的简易实现方法 ｒ Ａ
程 玉
（ 顶 山 工学 院 土木 工 程 系 ， 顶 山 ４ ７ ０ ） 平 平 ６ ０ １
摘
要Hale Waihona Puke 本 文简 要 分 析 了 ｃｄ中图 形 和 ｗ ｒ ａ ｏｄ中图 形格 式 的 区别 ． 绍 了在 如何 在 Ｗｏｄ文 档 中 插 人 Ｃ Ｄ 图形 的方 法 介 ｒ Ａ Ａ Ｔ Ｃ Ｄ ＷＯ Ｄ 罔形 ＵＯＡ Ｒ
绘 图工具 。 其 绘 图的功 能 十分 有 限， 远 满足 不 了 但 远
为常 用 的软件 工具 ，就 可 以很快 地 插入 Ａ ｔ Ａ ｕｏ Ｄ图 Ｃ
形 ， 且 打 印 出来会 克服其 他 方 法 中 出现 的线 条 过 并
细 、 色过 浅 ， 是线 宽不理 想 出现 打印模糊 的不 良 颜 或
后果。
复杂 图形 如工程 图形 的绘 制要 求， 而ＡＵ Ｏ Ａ 是 一 ＴＣＤ 款功 能强 大的绘 图软 件，能够 绘 制 出较 为复杂 的图
在此 方 法 巾 ， 需 最 常 用 的软 件 ： 意 版 本 的 只 任
Ａ ｔＣ Ｄ和 ０ ｅ ７ ｕｏ Ａ ｍｃ ９ 以上 的 版 本 ，但 需 注 意 的 是 在 Ｏｆ ｅ ｆｃ 中除 了 已经安 装 的Ｗ０ｄ ｉ ｒ 之外 ， 必须 安装 Ｐ ｗ ｒ ｏ ｅ
Ｃ ｒ Ｃ）框 选 要 复 制 的 图元 ， 其 复 制 到 系 统 剪 切 ｔ— ， ｌ 将 板 ＿ ２ １ ．
（ ） 建一 个 空 的Ｐ ｗ ｒｏｎ演 示 文档 ． ｔ — ３新 ｏ ｅｐ ｉｔ 用Ｃｒ ｌ
以往在 很 多文 章 里都 提 到 了各 种各 样 的方法 ，
例 如 图元 直接 复 制 粘 贴法 ， Ｆ网元 复 制 粘贴 法 ， ＷＭ 但在 操作 的 同时经 常会 遇到 这 样 的结 果 ： 入 的 图 插 形显 示 正 常 ． 印 出来 线 条 过 细 ， 果存 Ｗｏｄ 打 如 ｒ 中修
（） Ａ ｔ Ａ １ 在 ｕｏ Ｄ中打开将 要 插入 的图形 ， Ｃ 使要 插
文 件， 能实 现无 级缩 放不 变形 ． 图像 文件 是点 阵 格 而
式。 法实现 无 级缩 放 无 否则 图形 会 变形 或 清 晰度 降
入 到Ｗ０Ｒ 义档 中 的那些 图元 在屏 幕上 可见 ，便 于 Ｄ
选择 ；
形． 而且 绘 图速 度快 ， 图精度高… 绘 。但 用Ａ Ｃ Ｄ ＵＩ Ａ ＇ Ｏ 软件绘 制的 图形 文件 与一 般 图像 文件 最大 的不 同之
处 在 于Ａ Ｔ Ｃ Ｄ软件 绘 制 的 图形文 件 是 矢量 格 式 ＵＯＡ
ｐｉｔ这是 实现 此方法 的关键 ， 体 的操作 步骤 为 ： ｏｎ， 具
士想 了很多 的办 法 ， 至动用 了商用 的软件 ． 而效 甚 然
果 并不 理想 。笔 者通过 多次 的研究 试验 发现 了一种
线条 白色 。 背景删 除后 町能 什么 都看 不见 了 ， 做 无需 惊慌 ， 时 图形 内容 仍在 ， 此 只是 在 白色 的背景 下不显
示 ， 以通 过下 面 的步骤 来解 决此 问题 ， 可 （ ） Ｐ ｗ ｒｏｎ的显 示 页 面上 ． Ｃｒ— ６ 在 ｏ ｅｐ ｉｔ 用 ｔ Ａ选 中 ｌ 全部 图形 ｆ 显示 为 所有 图形 的编辑 “ 点 ” 图形 仍然 夹 ， 不可 见１在仟 意 “ ， 夹点 ” 点 鼠标 右键 ， “ 置 自选 上 选 设
Ｖ插 入 刚 才 拷 贝 的 内容 （ ｆｃ９ 版 本 可以用 “ 择 Ｏｉ ７ ｅ 选 性粘 贴／ 图片 ” 式粘 贴进来 ） 格 ； （ ） 鼠标 右 键 点击 粘 贴进 来 的图 片边 缘背 景 ４用
改线条 粗细 ， 后 的Ｗｏｄ 改 ｒ文件 会成 ５ 的体 积增 长 ， 倍
而且 图形还会 经 常 出现 ”大红 叉” Ａ ｔＣ Ｄ Ｒ１ 以 ： ｕｏ Ａ ４ 后 版本 更是 会连 背 景一 起都 复制 到Ｗｏｄ 。 ｒ中 尽管 可 以在Ａ ｔ Ａ ｕ Ｃ Ｄ中改 变 背景设 置 ， 除 了操 作 麻烦 外 ． ｏ 但 图片 的大小也难 以控制 ： 了解 决这 些 问题 ， 内人 为 业
低。 在写文章 ， 编教 材等 许多工 作 中， 的图形都 需 大量
要用Ｃ Ｄ 件绘 制， 么。 Ａ 软 那 如何 实现 把Ａ Ｔ Ｃ Ｄ 件 ＵＯ Ａ软
绘制 的图形 “ 换 ” 转 到Ｗ０ Ｄ Ｒ 文档 中呢？
（） 用菜单“ ２使 编辑／ 复制 ” 运行 ｃｐ ｃ ｐ ｏ ｙ ｌ 命令 （ ｉ 或
