挖掘机的四大系统、三大装置
挖掘机的基本结构及功能介绍
挖掘机的基本结构及功能介绍挖掘机，又称为挖土机，是一种用于挖掘和运输土壤、矿石和其他材料的工程机械。
它广泛应用于建筑、矿山、道路施工、农田和水利工程等领域。
本文将介绍挖掘机的基本结构和主要功能。
一、挖掘机的基本结构1. 主机构：挖掘机的主要部分由驾驶室、发动机、液压系统、电气系统和运转机构组成。
驾驶室为操作员提供舒适的工作环境，发动机提供动力，液压系统控制机器的运动，电气系统则控制挖掘机的各项功能。
2. 斗杆：斗杆是挖掘机上的一根长杆，用于支撑斗杆缸和斗杆的伸缩。
它负责挖掘和加油斗两个主要功能。
3. 斗杆缸和斗杆：斗杆缸与斗杆相连，用于控制斗杆的上下运动，实现挖掘和装载的动作。
4. 斗：斗是挖掘机上的主要工作器具，用于挖掘土壤和材料，并将其装入运输车辆或堆放在其他地方。
斗的类型根据具体施工需求的不同，包括块状斗、臂状斗和抓斗等。
5. 行走机构：挖掘机通常装备有钢质履带，用于支撑和移动挖掘机。
行走机构还包括行走马达、驱动链轮和履带导轨等。
6. 车体：车体是挖掘机的基本部件，它承载着各种部件并提供稳定的工作平台。
在车体上还装设有顶棚和防护装置，以保护操作员的安全。
二、挖掘机的主要功能1. 挖掘：挖掘是挖掘机的基本功能之一。
挖掘机可以通过斗杆和斗杆缸的组合来实现挖掘土壤、矿石和其他材料的目的。
它广泛应用于土地平整、基础开挖、矿石采矿等工程领域。
2. 装载：挖掘机还可以进行装载操作，将挖掘的土壤、矿石和其他材料装入运输车辆或堆放在其他地方。
这种功能在建筑工地、城市道路施工和矿山中特别重要。
3. 切割：挖掘机还可以通过特殊的切割工具，如破碎锤或切割夹具，进行切割作业。
这种功能在拆除建筑物、破碎岩石和切断金属结构方面得到广泛应用。
4. 平整：挖掘机还可以通过斗的操作实现地面的平整。
这在道路施工和土地整理等工程中非常重要。
5. 铲运：挖掘机还可以通过更换工作装置，如铲斗或抓斗，进行铲运作业。
这种功能在农田、仓库和港口等场所具有重要的应用价值。
挖机的工作原理

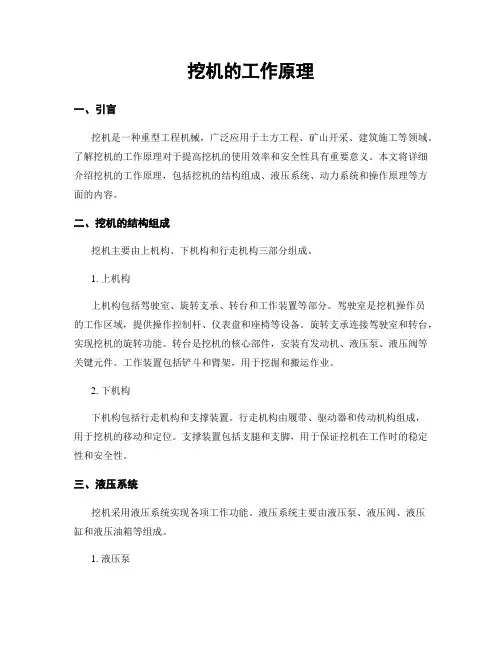

挖机的工作原理一、引言挖机是一种重型工程机械，广泛应用于土方工程、矿山开采、建筑施工等领域。
了解挖机的工作原理对于提高挖机的使用效率和安全性具有重要意义。
本文将详细介绍挖机的工作原理，包括挖机的结构组成、液压系统、动力系统和操作原理等方面的内容。
二、挖机的结构组成挖机主要由上机构、下机构和行走机构三部分组成。
1. 上机构上机构包括驾驶室、旋转支承、转台和工作装置等部分。
驾驶室是挖机操作员的工作区域，提供操作控制杆、仪表盘和座椅等设备。
旋转支承连接驾驶室和转台，实现挖机的旋转功能。
转台是挖机的核心部件，安装有发动机、液压泵、液压阀等关键元件。
工作装置包括铲斗和臂架，用于挖掘和搬运作业。
2. 下机构下机构包括行走机构和支撑装置。
行走机构由履带、驱动器和传动机构组成，用于挖机的移动和定位。
支撑装置包括支腿和支脚，用于保证挖机在工作时的稳定性和安全性。
三、液压系统挖机采用液压系统实现各项工作功能。
液压系统主要由液压泵、液压阀、液压缸和液压油箱等组成。
1. 液压泵液压泵是挖机液压系统的动力源，负责将机械能转化为液压能。
液压泵通过驱动发动机提供的动力，将油液压力增大后供给液压缸和液压马达。
2. 液压阀液压阀是控制液压系统工作的关键元件，包括控制阀、安全阀、方向阀等。
通过控制液压阀的开关状态，可以实现挖机的各项工作功能。
3. 液压缸液压缸是挖机的执行元件，通过液压系统提供的压力，驱动铲斗和臂架等工作装置进行运动。
液压缸的结构包括活塞、缸体和密封件等。
4. 液压油箱液压油箱用于存储液压油，并通过油泵将液压油送入液压系统，保证液压系统的正常工作。
四、动力系统挖机的动力系统主要由发动机和传动装置组成。
1. 发动机发动机是挖机的动力源，提供驱动力和动力输出。
挖机常用的发动机有柴油发动机和汽油发动机，具有高功率、高扭矩和低燃油消耗等特点。
2. 传动装置传动装置将发动机输出的动力传递给液压泵、行走机构和工作装置等部件。
传动装置包括传动轴、传动链条和传动带等。
挖掘机结构组成及工作原理
挖掘机结构组成及工作原理挖掘机是一种用途广泛的建筑机械设备，主要用于挖掘和运输土壤、矿石等物料。
它由驾驶室、发动机、行走装置、液压系统、挖掘装置等组成。
下面将详细介绍挖掘机的结构组成及工作原理。
挖掘机的结构组成主要包括以下几个部分：1.驾驶室：挖掘机的驾驶室位于车身的正上方，驾驶员在驾驶室内操作挖掘机。
驾驶室内有座椅、方向盘、控制杆、显示屏等设备，用于控制和监控挖掘机的各项操作。
2.发动机：挖掘机的发动机通常安装在后部，提供动力给挖掘机的各个部件，如行走装置、液压系统和挖掘装置等。
发动机有多种型号和功率，根据挖掘机的规格和需求选用合适的发动机。
3.行走装置：挖掘机的行走装置包括履带、行走电机和行走驱动系统。
履带是挖掘机移动的主要部件，它能提供良好的抓地力和稳定性。
行走电机通过扭矩转换装置将发动机的动力传递给履带，驱动挖掘机行走。
4.液压系统：挖掘机的液压系统是其关键部件之一，它包括液压泵、液压缸、液压管路等。
液压系统通过液压泵将液压油压力转换为力和动能，并通过液压缸控制各个部件的运动，如挖掘臂的伸缩、斗杆的提升和铲斗的开合等。
5.挖掘装置：挖掘装置是挖掘机最主要的工作部件，它包括挖掘臂、斗杆和铲斗。
挖掘臂通过液压油缸的伸缩来调节长度，斗杆通过液压油缸的上下运动来调整高度，铲斗通过液压油缸的开合来控制物料的采取和卸放。
挖掘机的工作原理主要是通过液压系统和机械传动来实现的。
首先，驾驶员通过驾驶室内的控制杆和显示屏控制挖掘机的行走、转向和工作等动作。
电控系统将驾驶员的操作指令转化为液压系统的控制信号。
液压系统将蓄积在液压缸中的液压油发泵至液压电磁阀，通过开关的控制来实现对液压缸的控制。
液压油管路将液压油传递到液压缸中，通过液压缸的伸缩和上下运动来实现挖掘装置的各项动作。
当驾驶员需要进行挖掘作业时，他会将铲斗放置到需要挖掘的地方，然后操作液压系统将液压油发送到液压缸中，使挖掘臂伸缩、斗杆上下运动和铲斗开合，从而完成挖掘作业。
挖机的工作原理
挖机的工作原理挖机，也称为挖掘机，是一种用于挖掘土壤、矿石和其他材料的重型机械设备。
挖机的工作原理是通过液压系统驱动液压缸进行动作，实现挖掘、装载、卸载等操作。
下面将详细介绍挖机的工作原理。
一、液压系统1.1 液压泵：液压泵是挖机液压系统的动力源，通过驱动液压油流动产生高压油液，为液压缸提供动力。
1.2 液压缸：液压缸是挖机的执行元件，通过液压油的压力驱动活塞运动，实现挖掘、卸载等操作。
1.3 液压阀：液压阀是控制液压油流向的装置，通过控制液压阀的开关状态，可以实现挖机各种功能的控制。
二、工作装置2.1 铲斗：挖机的主要工作装置是铲斗，通过液压缸的动作，铲斗可以实现挖掘、装载、卸载等操作。
2.2 铲斗杆：铲斗杆是连接铲斗和挖机主体的部件，通过液压缸的伸缩，可以改变铲斗的位置和角度。
2.3 回转机构：挖机的回转机构通过液压马达驱动，实现挖机的回转动作，使铲斗能够在360度范围内作业。
三、动力系统3.1 发动机：挖机的动力来源是内燃机，通过燃油燃烧产生动力，驱动液压泵和其他机械部件运转。
3.2 驱动系统：挖机的驱动系统包括行走和转向系统，通过液压马达驱动履带或者轮胎运动，实现挖机的行走和转向。
3.3 冷却系统：挖机的发动机和液压系统会产生大量热量，在工作过程中需要通过冷却系统散热，保持设备正常运行。
四、控制系统4.1 控制台：挖机的控制台上设有各种控制杆和按钮，操作员可以通过控制台控制挖机的各项功能。
4.2 传感器：挖机上装有各种传感器，可以监测挖机的工作状态和环境情况，确保挖机安全高效地运行。
4.3 控制器：挖机的控制器负责接收传感器信息，并根据预设的程序控制液压系统和其他部件的工作，实现挖机的自动化操作。
五、安全系统5.1 报警系统：挖机上装有各种报警器和指示灯，可以在发生故障或者危（wei）险情况时发出警报，提醒操作员及时处理。
5.2 防护装置：挖机的铲斗和其他部件上装有防护装置，可以保护操作员和周围环境免受意外伤害。
挖掘机的工作原理
挖掘机的工作原理
挖掘机是一种用于挖掘、移土或者破碎堆体土石的工程机械。
它通常由液压系统、动力系统、工作装置、控制系统和行走系统等组成。
挖掘机的工作原理可以简要分为以下几个步骤：
1. 动力系统提供动力：挖掘机的动力通常由柴油发动机提供。
发动机通过传动装置将动力传递给液压系统和行走系统。
2. 液压系统传递动力：液压系统通过液压泵将发动机输出的液压油送入液压缸。
液压缸通过产生推动力或牵引力来实现各个工作装置的运动。
3. 工作装置实现相应功能：挖掘机通常具有多种工作装置，包括铲斗、推土板、起重臂等。
不同的工作装置通过液压系统的控制来实现挖掘、装载、推动等不同的功能。
4. 控制系统控制工作装置运动：挖掘机通过控制系统来控制液压系统的工作，从而实现工作装置的运动。
控制系统可以由操作手柄或者电控系统来操控。
5. 行走系统提供机械运动：挖掘机的行走系统通常由行走马达、履带链条和履带轮等组成。
行走系统可以使挖掘机在施工现场移动并保持稳定。
综上所述，挖掘机通过动力系统提供动力，液压系统传递动力，工作装置实现相应功能，控制系统控制工作装置的运动，以及
行走系统提供机械运动，从而实现挖掘、装载和推动等工程操作。
挖机的工作原理
挖机的工作原理挖机，又称挖掘机，是一种用于土方工程的重型机械设备，广泛应用于建造工地、矿山、农田等领域。
它具有高效、灵便、精确的特点，能够完成各种土方工程任务。
本文将详细介绍挖机的工作原理，包括挖机的组成部份、工作原理及其应用。
一、挖机的组成部份挖机主要由以下几个部份组成：1.发动机：挖机的发动机通常采用柴油发动机，其功率大小决定了挖机的工作能力。
2.液压系统：挖机采用液压系统来完成各种动作，包括挖掘、转动、行走等。
液压系统由液压泵、液压缸、液压阀等组成。
3.铲斗：挖机的铲斗用于挖掘和搬运土方。
铲斗的形状和大小可以根据工程需要进行调整。
4.转台：挖机的转台用于转动整个机身，使铲斗能够在不同方向上进行工作。
5.行走机构：挖机的行走机构由履带或者轮胎组成，用于挖机在工地上的挪移。
二、挖机的工作原理可以分为以下几个步骤：1.发动机启动：当挖机的发动机启动后，液压系统开始工作。
2.液压系统工作：液压泵将液压油从油箱中吸入，并通过液压阀控制流量和压力，将液压油送到液压缸中。
液压缸接收到液压油后，产生推动力，使铲斗进行挖掘动作。
3.挖掘动作：挖机的铲斗通过液压缸的推动，将铲斗插入土壤中，然后通过回转机构将铲斗转动，将土方挖掘出来。
4.搬运动作：当铲斗挖掘到一定深度后，液压缸将铲斗抬起，然后转动整个机身，将挖掘的土方倾倒到指定位置。
5.循环工作：挖机将不断进行挖掘和搬运动作，直到完成工地上的土方工程任务。
三、挖机的应用挖机广泛应用于各个领域的土方工程中，包括但不限于以下几个方面：1.建造工地：挖机可以用于挖掘基坑、清理建造垃圾、铺设管道等工作。
2.矿山：挖机可以用于采矿、爆破、矿石运输等工作。
3.农田：挖机可以用于农田整地、排灌水、挖掘沟渠等工作。
4.道路施工：挖机可以用于挖掘路基、铺设管道、清理杂物等工作。
总结：挖机是一种高效、灵便的土方工程设备，其工作原理主要依靠液压系统来完成各种动作。
挖机的组成部份包括发动机、液压系统、铲斗、转台和行走机构。
挖掘机的基本组成
挖掘机的基本组成
挖掘机是一种用于挖掘和开挖土地或其他材料的重型工程机械。
它通常由以下几个基本组成部分组成：
1. 发动机：挖掘机的动力来源，通常是柴油发动机。
发动机提供动力给液压系统和驱动系统，使挖掘机能够进行各种作业。
2. 车体：挖掘机的主体部分，包括底盘、底盘车架、驾驶室和操作平台。
车体是挖掘机的支撑结构，能够使挖掘机稳定地进行工作。
3. 液压系统：挖掘机采用液压系统实现各种工作，如挖掘、抓取、旋转等。
液压系统由液压泵、液压缸、液压阀等组成，它能够提供高压液体来驱动挖掘机的各个动作。
4. 斗杆：位于挖掘机前部的斗杆用于连接挖斗和车体，使挖斗能够在水平方向上进行旋转和上下运动。
5. 挖斗：挖掘机的作业部件，用于挖掘和搬运土地或其他材料。
挖斗可以有不同的形状和尺寸，以适应不同的工作需求。
6. 轨道或轮胎：挖掘机的行走部件。
一些挖掘机采用履带（轨道）作为行走部件，而另一些采用轮胎。
7. 驾驶室：挖掘机操作员的工作区域，提供操作控制杆和仪表板，使操作员能够控制挖掘机的运动和操作。
挖掘机的基本组成可以因不同的类型和型号而有所不同，但上述部件是大多数常见挖掘机的基本组成部分。
这些部件的协调工作使挖掘机能够高效地进行各种土方工程和开挖作业。
1/ 1。
挖掘机的基本构造及基本原理
挖掘机的基本构造及基本原理挖掘机是一种用于进行土方工程的机械设备，广泛应用于建筑工程、矿山开采、道路建设等领域。
它的基本构造和原理对于了解挖掘机的工作方式和性能至关重要。
一、基本构造挖掘机主要由液压系统、工作装置、行走装置和电气系统组成。
液压系统：挖掘机的液压系统是整个机器的动力来源，包括液压泵、液压马达、液压缸和液压管路等。
液压泵通过泵送液压油使液压马达和液压缸工作，实现机器的各种动作。
工作装置：挖掘机的工作装置主要包括铲斗和臂杆系统。
铲斗用于挖掘、装载和卸载物料，它安装在臂杆上。
臂杆系统由臂杆和斗杆组成，它们通过液压缸实现伸缩和旋转的运动。
行走装置：行走装置使挖掘机能够在工作场地上灵活移动，它由底盘、履带和驱动系统组成。
履带可增加挖掘机的接地面积，提升机器在土壤或不平地形上的稳定性。
电气系统：电气系统包括发电机、起动电机、控制系统和仪表盘等，用于提供电力和控制机器的各种电子元件。
二、基本原理挖掘机的工作原理主要基于液压系统和机械传动的协同作用。
挖掘机的液压系统通过液压泵将液压油震荡送至液压马达和液压缸，从而使机器的工作装置实现各种运动。
具体来说，液压泵产生的液压油通过液压压力传递给液压马达和液压缸，驱动铲斗进行挖掘、装载和卸载物料的动作；液压油的压力还使臂杆伸缩和旋转，实现挖掘机的各种工作状态。
机械传动是挖掘机进行各种动作的基础。
例如，通过传动装置使发动机的动力传递给液压泵，从而产生液压油的压力；通过传动装置将液压泵产生的压力传递给液压马达和液压缸，使其运动；通过传动装置使机器的行走装置运作，实现挖掘机在工作场地的灵活移动。
同时，电气系统对挖掘机的操作和监控起着重要的作用。
控制系统接收操作者的指令和信号，并通过控制液压泵、液压马达和液压缸等设备来控制挖掘机的各种动作。
仪表盘显示挖掘机的工作状态和参数，辅助操作者对机器进行监控和维护。
总结：挖掘机的基本构造主要包括液压系统、工作装置、行走装置和电气系统。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
一、四大系统
1、动力系统，它指的是柴油内燃机。
柴油机的特点，压缩比高动力大。
试验证明，柴油机的燃油消耗率平均比汽油机低30%左右。
柴油机的缺点：性能差、震动大、噪音大。
①柴油机有两种冷却方式：A风冷、B水冷。
②柴油机有四个工作行程：进气、压缩、作工、排气。
③六缸柴油机的作工顺序：1-5-3-6-2-4。
④现在的挖掘机多采用六缸直列涡轮增压式柴油内燃机，涡轮增压器在机器上方进气口位置，它使过滤后的空气在没进入气缸前先预压一次，以增加进入气缸的进气量来增大发动机的功率。
⑤有的挖掘机的动力系统采用电动机，我们习惯上称之为“电铲”，多用于电比较丰富的矿山，优点：动力大，噪音低、环保。
2、液压系统，现在的挖掘机的传动方式多采用液压传动液压系统主要指的是液压油箱、液压油泵、主控阀，液压油缸和液压马达。
液压泵压液压系统中属于动力元件，液压油缸和液压马达在液压系统中属于执行元件。
3、操作系统：它是对整个挖掘机进行操作控制的系统，它包括左右工作装置操纵杆，左右行走操纵杆，安全锁定杆，启动开关，油门控制杆或燃油控制杆。
4、电子监控系统：电子监控器、导电线路和电子传感器。
二、三大装置，它主要包括：工作装置，行走装置和回转装置。
它们之间的相互配合，充分地完成了挖掘机的行、转工作这些动作的基本要求。
1、工作装置主要分为：大臂、小臂、铲斗、油缸、连杆等。
①其中大臂也叫动臂，小臂也叫斗杆，铲斗也称为挖斗。
②动臂是采用优质钢板弯曲成135°左右而制成的。
③一般挖掘机小臂长2.9米，大臂长5.7米左右。
如神钢210标准小臂为2.94米。
④挖掘机从铲斗的安装方式上可分为正铲和反铲两种。
A、正铲：当挖掘机在针对停车面以上的部位进行挖掘作业时，所采用的一种铲斗的安装方式，其要求是铲斗的开口朝向前方。
B、反铲：其安装方式正铲相反，其作业面处于停车面以下。
同时，它又是应用最广泛的一种铲斗安装方式。
⑤大臂相比小臂和铲斗、油缸而言，它承担的负荷比较大，大臂的支点与大臂油缸的支点是三角形，具有一定的稳定性，使工作时大臂不会来回振动。
2、回转装置：回转平台、回转轴承、回转机构。
其中回转机构包括回专马达、回转减速器。
3、行走装置：引导轮、驱动轮、链轮、支重轮和履带习惯上称之为“四轮一带”。
