美国能源之星关于道路照明方面的要求
LED 美国能源之星规定
2009年12月3日，能源之星发布了《整体式LED灯能源之星认证》Final版。
在继2009年1月、5月及9月分别发布了三个草案后，能源之星终于提出了整体式LED 灯认证标准的确认版。
该标准预计从2010年8月31日开始生效。
1. 范围这些标准适用于整体式LED灯，它被定义为一种包含发光二极管、一个集成LED 驱动器和一个设计用来通过ANSI标准灯座/插座连接到支电路的标准灯头的灯。
这些标准包括非标准形式的整体式LED灯，以及计划取代标准通用白炽灯、装饰（烛台风格）灯和反射灯的整体式LED灯。
2. 对所有灯的要求3. 包装要求此外，包装上还需标明产品的型号。
4. 非标准灯（Non-Standard Lamps）-非标准灯形式的LED灯这种灯也许不会声明在功率或类型上等同于现有的标准电灯。
除了上述的要求，还有下列性能和信息要求适用于非标准灯。
这些标准并不适用于计划取代线型荧光灯或高强度气体放电（HID）灯的LED灯。
5. 替换灯(Replacement Lamps)-计划取代现有标准电子灯的灯(根据ANSIC79.1-2002)在产品包装、印刷品或其他材料上注明标准灯功率或类型的等效值的所有灯必须提供下列关于被取代灯（即目标灯）的信息：∙目标灯类型，使用在ANSI C79.1-2002中定义的标准灯名称。
如，A, R, MR, PAR 等∙以八分之一英寸为单位的目标灯直径，如，A19, MR16, PAR38等∙目标灯标称功率∙对定向灯，以度数为单位的目标灯光束角度这些标准并不适用于计划取代线型荧光灯或高强度气体放电（HID）灯的LED灯。
以下规定了全方向灯、装饰灯和定向灯替代品的最低性能标准和尺寸要求。
此外，灯的最大直径和最大总长不能超过目标灯的最大直径及总长。
装饰灯要求：定向灯的要求：。
能源之星
美国能源部(DOE)关于SSL 产品能源之星认证中关于道路灯具方面的要求上海市照明学会 章海骢一. DOE 关于SSL 产品能源之星认证中对道路灯具的要求DOE 在2007.8公布了第一批SSL 产品能源之星认证要求(共7个产品,3个室外和4个室内)后,在2008.8又公布了包含道路/街路照明灯技术要求的补充产品的要求(共10个产品,5个室外和5个室内).关于道路/街路照明灯技术要求如下(包含与第一批产品通用的技术要求):1. 色度和色变化的要求颜色的规定表1 SSL 产品达到能源之星要求的色度坐标的要求规定灯具的8种色温,它的色坐标必须落在下面注定的范围内,见图1规定的8个四边形规定的CCT 名称 CCT 数值范围(K) 2700 2725±145 3000 3045±175 **** ****±245 4000 3980±275 4500 4503±243 5000 5028±283 5700 5665±355 相关色温(CCT)的范围和要求65006530±510色空间的均匀度 不同方向上的色度变化在0.004以内(1976u’v’图) 色保持 全寿命内的色度变化在0.007以内(1976u’v’图) 显色指数 室内灯最小的Ra 是75上面的色温位置在色品图中的表示在DOE 的SSL 规范中对道路/街路灯具的色温没有限制.2. 寿命(光衰)要求规定25000小时和35000小时两档.检测方法是将SSL灯具点燃6000小时后测光衰: 见图2.LED的寿命与封装时使用的高分子材料有关,性能P随时间衰减的一般规律:P=A·e-t/kA,K:常数,t:时间(h).在t=0,P=100,则A=100;在t=100000,则K=100000,这时P=100/e=36.7.图2 LED光衰和结温关系曲线LED的寿命也有上面的表示,为了得到寿命值,测量6000小时时的光衰:光衰快的称25000h档: :K=70000,t=25000,则P=70;P=100·exp(-6000/70000)=91.8.光衰慢的称35000h档:K=100000, t=35000,则P=70;P=100·exp(-6000/100000)=94.1.试验时的灯不需老炼,每1000小时测量一次,到6000小时的光衰小于初始的94.1%,寿命大于3500小时,光衰为初始的91.8%,寿命为25000小时.3 电气要求表2 SSL灯具的电气要求4.其他内容:1)待机功耗:不工作时不耗电,但与探测有否人员活动的监测设备合用的例外.2)保证从购买日起三年内免费修理替换光源或驱动器,对住宅用灯具的保证日期从运输之日起算.3)灯具制造要附上灯具热管理的说明﹑证书文件和试验过程.4)装置要求LED光源的平均流明衰减到起始值70%的时间最小是35000小时.5)附着在建筑上功率大于13W的SSL设备必须附有光控设备,能自动启闭,24小时内可人工或自动控制.5. 能效要求:灯具的能效≥50lm/W.6. 配光要求最小光输出:2300lm(初始);环带流明密度:0º-90º100%光通量,80º-90º 最大占10%光通量;光束均匀性:II和III型:最大光强在55º-65º内,其它区域内:0º-25º 10-35%最大光强25º-45º 35-60%最大光强65º-75º 35-95%最大光强80º-90º ≤5%最大光强IV型: 最大光强在55º-65º内,其它区域内:0º-40º ≤50%最大光强80º-90º ≤5%最大光强V型: 最大光强在55º-65º内,其它区域内:0º-25º 10-35%最大光强25º-45º 35-60%最大光强65º-75º 35-95%最大光强80º-90º ≤5%最大光强所有光强的误差在±5%以内.图3是II和III型灯具的配光要求图示.二.从道路/街路灯的照明要求得到的配光要求1.道路/街路灯的照明要求(来自CJJ45-2006标准)表3 CJJ45-2006标准上对道路照明的规定2. 从道路照明要求看不同道路上应采用的光度指标道路照明的光度指标上有亮度也有照度,那么在什么情况下用亮度?什么情况下用照读?它们有那些不同呢?目前的道路和街路上行驶的车辆有汽车驾驶员和自行车/行人两大类,两类人在晚间行进时的视觉状态是不同的.汽车驾驶员,注视前方很远(近100m)处距离上的信息,只关心路面上的障碍物;而自行车和行人只看前方不远(约数米)的地方,观察对方行人和近处地面上的障碍物.显而易见,两种人需要的照明条件是不同的.见表4.表4 不同性质道路上使用对象的视觉状态分析视线状态关注距离视角观察时间使用的评价量驾驶员远前偏下,图4 约90m处在60-160m内1º 200-300ms左右路面亮度自行车和行人近下方 10m以内 10º或以上 >500ms 路面照度垂直面照度CIE规定的路面亮度观察条件,见图4图4 CIE规定的机动车道驾驶员的观察条件由此可知,若道路主要为机动车用的,路面应以亮度评价,如道路以行人和非机动车为主要服务对象的应使用照度为指标.由于行人关心的是对方来人的面孔和地面上的情况,因此要垂直面的照度或路面上的照度(水平照度).3. 决定机动车道上亮度均匀的配光曲线从路面亮度计算中使用的路面材料的亮度产生系数的数据可以判别路面上一点的亮度来自该点的前一后三共4个灯的贡献,见图5图5 路面上一点的亮度来自四个灯的贡献据此,可以计算路面上具有相同亮度要求下的路灯配光曲线,见图 6.该图来者R2路面,S/H=3的安装条件.图6. 在R2路面S/H=3的条件下计算得到路面等亮度分布时的光强曲线对比图7有一个路灯的实际配光曲线,看出,它也具有等亮度配光的特征.图7 德国某公司的路灯配光曲线4. 决定路面上照度均匀的配光曲线决定路面一点照度的路灯只有邻近的两个,见图8.红色和紫色灯的贡献相对于青色的而言实在微乎其微.图8 决定路面照度的是与该点相邻的两个灯据此,路面等照度配光可得到的照度曲线见图9.图9 等照度分布时路面的照度曲线和数学表式从图9的照度表式就能得当它的配光形式,图10是其中的一种----递减照度分布和它在S/H=3条件下的配光曲线,图11.图10 路面递减照度配光图11递减配光时的配光曲线显然,从上可知,不管什么道路上的路灯的配光曲线都可以计算得到.三.DOE对道路/街路照明灯技术要求的分析DOE对道路/街路照明灯技术要求在图3中和上面一.6节有所介绍.从其中可以得到如下的启示:1. 该技术要求适合于以照度为考核标准的路面,它的光强峰值角度在55º-65º内.2. 光强峰值角度不适合以亮度为考核标准的路面,因为它的光强峰值角度要在69º左右.3. 从整个配光的形态看,在C=0º和180º平面上的配光曲线DOE要求为蝙蝠翼型,I(0º)≤0.35Imax(要求中为0.1-0.35Imax),这也就是说,DOE是等照度配光的要求;对等亮度配光,没有如此大的比例要求,往往在0.7-1.0范围内见图6﹑图7和图12中的CPO,视路面材料特性有关.图12是一个Cosmpolis灯具的配光,也属于等亮度型的,也具有类似的特征.图12 Cosmpolis灯具(CPO)的配光和LED灯具配光的比较。

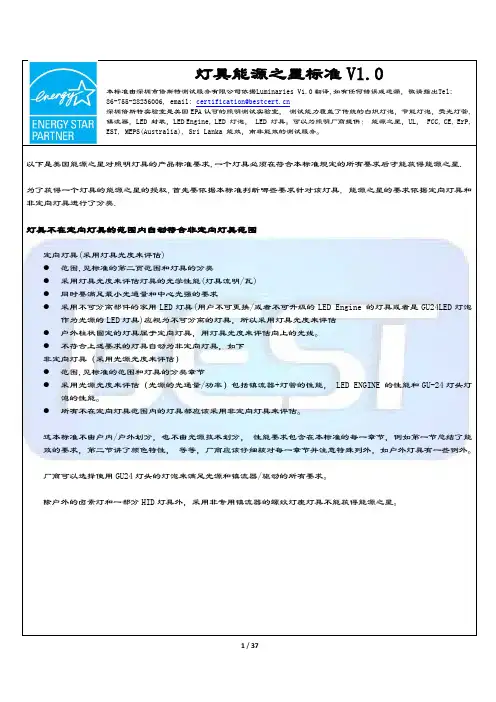

灯具能源之星标准1.0中文
光源最小光通量 （初始值）
光源光通量最小 800 流明 列外： 吊灯和浴室镜前灯 如果≥3 个灯座， 每 一个要≥450 流明
测试方法和参考 标准
Linear & circline: IES LM-9-09 Compact & self ballasted compact: IES LM-66-00 ANSI/ANSLG C78.81-2010 (for T8) IEC 60081 data sheets (for T5) IES LM-51-00
6 / 37
测试条件
测试灯具式每一种参数对应的方法已经在标准中进行了描述。
产品批准
A 产品系列划分：提交给能源之星批准的产品应该按照下面的要求进行系列划分： 除了下表列出的允许的差异外， 同一系列的产品应该与被测试的典型型号相同， 这个典型型号是最难满足本标准 的要求。 表格 1， 一个系列允许的差异 外罩/底座 允许光源或者灯座，镇流器或者驱动， 和散热器（如果有）都集中在外罩 和底座中， 外罩/底座的改变不会导致灯具的散热不会改变。 如果改变了散热条件，可能要求测试每种改变导致的温度测试（如镇流器外 壳温度， LED 的温度测试点， LED 驱动的温度测试点） 不允许 允许 不减少光输出 不减少光输出和空气流动 不能对本标准规定的项目产生负面的影响
10 / 37
卤素白炽灯（户 外）
现有户外灯具获得能源之星批准采用以下的 灯座： E11; E26; G4; GX5.3; GY6.35; GY8.6 and R7S. 通过缩短工作时间来提高效率，灯具应该具 有一个符合下列条件的感应器： 确保有一个 15 分钟内自动关灯的开关 或者传感器， 并且 在手动模式或者测试模式后 6 小时内 可以自动恢复到感应模式。 并且 有一个指示或者声音来提示产品工作 在正常，失败或者是故障状态。并且 符合关机模式的功耗要求
能源之星认证

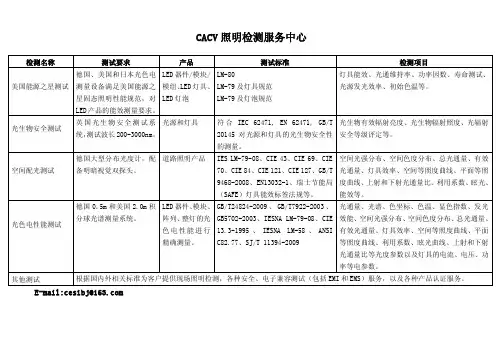

CACV照明检测服务中心检测名称测试要求产品测试标准检测项目美国能源之星测试德国、美国和日本光色电测量设备满足美国能源之星固态照明性能规范，对LED产品的能效测量要求。
LED器件/模块/模组、LED灯具、LED灯泡LM-80LM-79及灯具规范LM-79及灯泡规范灯具能效、光通维持率、功率因数、寿命测试、光源发光效率、初始色温等。
光生物安全测试英国光生物安全测试系统，测试波长200-3000nm。
光源和灯具符合IEC 62471, EN 62471, GB/T20145对光源和灯具的光生物安全性的测量。
光生物有效辐射亮度、光生物辐射照度、光辐射安全等级评定等。
空间配光测试德国大型分布光度计，配备明暗视觉双探头。
道路照明产品IES LM-79-08、CIE 43、CIE 69、CIE70、CIE 84、CIE 121、CIE 127、GB/T9468-2008、EN13032-1、瑞士节能局（SAFE）灯具能效标签法规等。
空间光强分布、空间色度分布、总光通量、有效光通量、灯具效率、空间等照度曲线、平面等照度曲线、上射和下射光通量比、利用系数、眩光、能效等。
光色电性能测试德国0.5m和美国2.0m积分球光谱测量系统。
LED器件、模块、阵列、整灯的光色电性能进行精确测量。
GB/T24824-2009、GB/T7922-2003、GB5702-2003、IESNA LM-79-08、CIE13.3-1995、IESNA LM-58、ANSIC82.77、SJ/T 11394-2009光通量、光谱、色坐标、色温、显色指数、发光效能、空间光强分布、空间色度分布、总光通量、有效光通量、灯具效率、空间等照度曲线、平面等照度曲线、利用系数、眩光曲线、上射和下射光通量比等光度参数以及灯具的电流、电压、功率等电参数。
其他测试根据国内外相关标准为客户提供现场照明检测，各种安全、电子兼容测试（包括EMI和EMS）服务，以及各种产品认证服务。
美能源部发布LED路灯规格标准更新版(CESI)
美能源部（DOE）发布LED路灯规格标准更新版
美国能源署（DOE）发布了“LED路灯规格标准V2.0”，该规范通常被能源署市固态路灯联盟（MSSLC）成员用于制定LED道路照明规范项目。
新“LED路灯标准规范”可在美国能源部网站上进行下载。
V2.0版本是于2011年底就已发布的最初版本的后续，现在，美国能源部通过制定指导灯具采购文件来帮助市政当局和其他机构。
事实上，该规范只需要直辖市按照特定的规范来填写模板，适用于手头的项目，快速生成一个全面的采购文件。
虽然该项工作是在MSSLC成员的支持下展开的，但美国能源部能够自由发布该标准规范。
新版本做了一些修改旨在简化文档，但更重要的是，为早就出现在原始文件公布中的标准和其他文件添加了引用。
此外，该标准规范还针对那些有意将灯光与网络结合的城市引用了于2013年春季发布的“自适应控制和远程监控模组规格”模板。
关于灯具的一些重要修改和补充，包括引用多项有关从光控制插座到电气隔离和抗噪声的变化细节的ANSI规范。
新规范为能源之星计算器增加了一个基于IESTM-21方法的参考，用以评估LED灯具的使用寿命。
新规范与道路照明IESRP-8标准的最新版本是相互兼容的。
美国能源之星要求的SSL灯具[1]

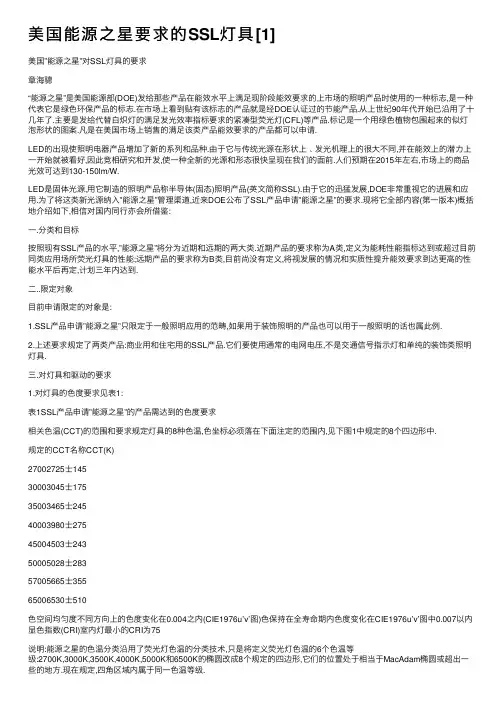

![美国能源之星要求的SSL灯具[1]](https://img.taocdn.com/s3/m/c4ce87364a35eefdc8d376eeaeaad1f346931163.png)
美国能源之星要求的SSL灯具[1]美国”能源之星”对SSL灯具的要求章海骢“能源之星”是美国能源部(DOE)发给那些产品在能效⽔平上满⾜现阶段能效要求的上市场的照明产品时使⽤的⼀种标志,是⼀种代表它是绿⾊环保产品的标志.在市场上看到贴有该标志的产品就是经DOE认证过的节能产品.从上世纪90年代开始已沿⽤了⼗⼏年了.主要是发给代替⽩炽灯的满⾜发光效率指标要求的紧凑型荧光灯(CFL)等产品.标记是⼀个⽤绿⾊植物包围起来的似灯泡形状的图案.凡是在美国市场上销售的满⾜该类产品能效要求的产品都可以申请.LED的出现使照明电器产品增加了新的系列和品种.由于它与传统光源在形状上﹑发光机理上的很⼤不同,并在能效上的潜⼒上⼀开始就被看好,因此竞相研究和开发,使⼀种全新的光源和形态很快呈现在我们的⾯前.⼈们预期在2015年左右,市场上的商品光效可达到130-150lm/W.LED是固体光源,⽤它制造的照明产品称半导体(固态)照明产品(英⽂简称SSL).由于它的迅猛发展,DOE⾮常重视它的进展和应⽤.为了将这类新光源纳⼊”能源之星”管理渠道,近来DOE公布了SSL产品申请”能源之星”的要求.现将它全部内容(第⼀版本)概括地介绍如下,相信对国内同⾏亦会所借鉴:⼀.分类和⽬标按照现有SSL产品的⽔平,”能源之星”将分为近期和远期的两⼤类.近期产品的要求称为A类,定义为能耗性能指标达到或超过⽬前同类应⽤场所荧光灯具的性能;远期产品的要求称为B类,⽬前尚没有定义,将视发展的情况和实质性提升能效要求到达更⾼的性能⽔平后再定,计划三年内达到.⼆..限定对象⽬前申请限定的对象是:1.SSL产品申请”能源之星”只限定于⼀般照明应⽤的范畴,如果⽤于装饰照明的产品也可以⽤于⼀般照明的话也属此例.2.上述要求规定了两类产品:商业⽤和住宅⽤的SSL产品.它们要使⽤通常的电⽹电压,不是交通信号指⽰灯和单纯的装饰类照明灯具.三.对灯具和驱动的要求1.对灯具的⾊度要求见表1:表1SSL产品申请”能源之星”的产品需达到的⾊度要求相关⾊温(CCT)的范围和要求规定灯具的8种⾊温,⾊坐标必须落在下⾯注定的范围内,见下图1中规定的8个四边形中.规定的CCT名称CCT(K)27002725⼠14530003045⼠17535003465⼠24540003980⼠27545004503⼠24350005028⼠28357005665⼠35565006530⼠510⾊空间均匀度不同⽅向上的⾊度变化在0.004之内(CIE1976u’v’图)⾊保持在全寿命期内⾊度变化在CIE1976u’v’图中0.007以内显⾊指数(CRI)室内灯最⼩的CRI为75说明:能源之星的⾊温分类沿⽤了荧光灯⾊温的分类技术,只是将定义荧光灯⾊温的6个⾊温等级:2700K,3000K,3500K,4000K,5000K和6500K的椭圆改成8个规定的四边形,它们的位置处于相当于MacAdam椭圆或超出⼀些的地⽅.现在规定,四⾓区域内属于同⼀⾊温等级.8个分级规定的⾊坐标见表2.表2.定义SSL产品⾊温的8个四边形的四⾓的坐标值2.其他要求1)待机功耗:不⼯作时应不耗电.但与探测有否⼈员活动的监测设备合⽤的灯具例外.2)保证:从购买之⽇起三年内免费修理替换光源或驱动器,对住宅⽤灯具的保证⽇期是从运输之⽇起算的.3)灯具制造商要附上灯具热管理的说明﹑证书⽂件和试验过程.4)装置要求LED光源的平均流明衰减到起始值70%时的时间起码是35000⼩时(L70).5)附着在建筑上且功率⼤于13W的SSL灯具必须设有光控设备,能⾃动启闭,24⼩时内可⼈⼯或⾃动控制.6)对驱动器的要求:见表3表3SSL 灯具的驱动器的要求说明:对住宅⽤的SSL 电器的功率因数定为0.7完全是因为价格的问题.四.“A”类灯具的要求细分1.能效评价的建⽴基础根据现有”能源之星”评价要求的⽔平着⼿建⽴SSL”能源之星”评价的要求:1)来⾃市场上对荧光灯要求的⽔准;2)考虑LED 的灯具⼤部分是利⽤LED 的直接出射光;3)考虑被照⾯上需要的照度情况;4)⽬前LED 的能效⽔平.2.荧光灯具已建⽴的能效要求⽬前已建⽴的⼏类荧光灯具的能效要求见表4.3.灯具能效的评价的建⽴由于LED 的⼯作离不开灯具,灯具的设计和热设计与它的发光情况密切相关,因此,建⽴⼀个不同于传统光源的”灯具能效”评价⽅法是必要的,其定义为:灯具能效=灯具光输出(包含灯具的效率和热管理)/输⼊灯具的功率⽽对传统光源的灯具是⽤”系统能效”定义的,定义为:系统能效=在25℃的环境下,光源—镇流器系统的光输出/输⼊灯具的功率.本⽂中引⽤”灯具能效”评价的原因如下:1)将LED 与灯具分开的话就不能得到应有的相应数据,因为LED 的发光情况与技术要求内容相应的数据功率因数对住宅⽤≥0.7,对商业⽤≥0.9最低⼯作温度驱动器的最低⼯作温度为-20℃或更低正常⼯作时灯具内的驱动器和基座的温度安装后,不超过驱动制造商推荐的驱动器/驱动器座的温度.注意:UL 给出的是安全⽽不是长寿命,此两者规定的热要求是不同的.认证产品的内容还包括线﹑吊装件﹑近天花的情况﹑集成电路和⾮集成电路的封装件等.以及UL1598(灯具标准)除外的产品.EMC1.住宅内产品应符合FCC 的消费品要求(FCC47CFR 部分15,消费品发射限制)2.商业内产品应符合FCC 的⾮消费品要求(FCC47CFR 部分15,⾮消费品发射限制)噪⾳在A 声级以内瞬变保护驱动器要符合IEEE C62.41-1991,A 级⼯作.线性瞬变由7段100KHz 的环波在2.5KV ⽔平下构成.采⽤两种输⼊模式:共模或差模.应⽤场所系统能效(lm/w)器具效率(%)厨房柜内⽤灯58.840书架内固定灯58.850⼿提台灯/作业灯58.850嵌⼊式筒灯58.860户外⼊⼝处廊灯58.840户外踏步灯50.040户外⾛道灯50.050灯具提供的散热条件密切相关,不象传统光源,它的发光能⼒与周围的温度关系较⼩;2)在结构上,LED 与灯具紧密接触,不能分离,与传统光源相⽐,要换个光源(LED)是很不⽅便的;3)计⼊驱动和灯具的热损失后,”灯具能效”更能贴近实际,实现节能评价的⽬的.4.对各类灯具共性的评价内容1)对A 类灯具产品,⽬前建⽴了⼀个调节系数,即能效⾼的产品,显⾊指数(CRI)可以低于80;2)对嵌⼊式下射灯:DOE 提⾼了器具效率到50-60%.其原因是对双插座的CFL 的器具,50%的器具效率是很典型的.我们向上调整这个数字是因为使⽤有反射器的CFL 灯的灯具效率更⾼.使⽤更⾼的灯具效率意味着增加了灯具的能效,对住宅内⽤灯的能效从29提⾼到35lm/w,对商业⽤灯具从33提⾼到35lm/w,CRI 的调节系数同上款.3)对相关⾊温(CCT)的附加评价:⽬前⾼光效的LED 都是⾼⾊温的,⼤于5000K.⽽标准的住宅照明需要的都是低⾊温2700-3000K.为了确保灯具能满意使⽤,规定在厨房内的柜灯和嵌⼊式下射筒灯的⾊温不能⼤于3500K.对便携式灯或作业照明灯允许使⽤⾼⾊温的光源,因为那时需要的是看清作业的细节.对户外灯具没有限制.5.各类灯具的评价判据1)厨房柜下照明灯2)柜架内安装的作业照明灯3)便携式作业台灯3)嵌⼊式下射灯最⼩光输出每呎长度上灯具⾄少发出150lm(初始),由下⽅程计算需要的光输出:被测量的器具长度(呎)X150=最⼩需要的光输出(流明)需要的环带光通密度在0-60°环带内灯具发出的光通量不超过75%的总光通量(初始)最⼩灯具能效24lm/w允许的相关⾊温2700K,3000K,3500K最⼩光输出每呎长度上灯具⾄少发出150lm(初始),由下⽅程计算需要的光输出:被测量的器具长度(呎)X150=最⼩需要的光输出(流明)需要的环带光通密度在0-60°环带内灯具发出的光通量不超过75%的总光通量(初始)最⼩灯具能效29lm/w允许的相关⾊温2700K,3000K,3500K,4000K,4500K,5000K 最⼩光输出灯具⾄少发出200lm(初始)需要的环带光通密度在0-60°环带内灯具发出⾄少总光通的85%的(初始)光通量最⼩灯具能效29lm/w允许的相关⾊温2700K,3000K,3500K,4000K,4500K,5000K4)户外壁灯5)户外台阶灯6)户外步道灯五.“B”类灯具的说法----将来性能的⽬标1.B 类中的⼀些变化:1)范围:增加将来的性能要求,⿎励不断改进技术,使⽤SSL 光源设计灯具.B 类的灯具不受限于A 类的应⽤范围.可能主要⽤于⼀般照明的应⽤场合2)评价依据:B 类⽬录的最⼩灯具能效要求应该是⼤部分传统光源今天使⽤的照明系统的效率.例如,常⽤的最好的⾼性能T8荧光灯和电⼦镇流器系统在100lm/w.使⽤该系统的⾼质量灯具约有70%的效率,即产⽣70lm/w 的能效.在商业照明领域LED 灯具⽬前还未达到B 类的最低⽔平,但随着LED 的能效﹑温度偏差﹑驱动的改进和灯具设计的提⾼,其性能会提⾼.DOE 相信3年内有不少的⼀般照明产品的能效会达到70lm/w 的⽬标.由此进⾏B 类产品的认证.3)还有的问题:将来产品的眩光.DOE 知道近来对不舒适眩光的评价的视觉舒适⼏率(VCP)﹑统⼀眩光指数(UGR)和眩光指数(GI)都是来⾃特定应⽤场合的不舒适的主观试验报告,DOE 希望照明产业中能推荐/发展⼀种针对B 类灯具使⽤的处理令⼈不愉快的眩光.2.将来灯具的能效⽬标最⼩光输出≤10cm(4吋):300lm(初始)＞10cm(4吋):500lm(初始)需要的环带光通密度在0-60°环带内灯具发出⾄少总光通的75%的(初始)光通量最⼩灯具能效35lm/w允许的相关⾊温·对住宅⽤2700K,3000K,3500K ·商业⽤没有规定减少漏⽓安装在绝热天花板上的嵌⼊式下射灯将是IC 等级的,并通过ASTME-283的漏⽓试验,以证实在压差75Pa 时每分钟的漏⽓量⼩于2.0⽴⽅呎.灯具必须有⼀个”⽓密”的标志或类似说明按照ASTME238中规定的在压差75Pa 时的漏⽓量⼩于2.0⽴⽅呎最⼩光输出灯具发出≥150lm 的光通量(初始)需要的环带光通密度在0-90°环带内灯具发出⾄少总光通的85%的(初始)光通量最⼩灯具能效24lm/w最⼩光输出灯具发出≥50lm 的光通量(初始)需要的环带光通密度在0-90°环带内灯具发出⾄少总光通的85%的(初始)光通量最⼩灯具能效20lm/w最⼩光输出灯具发出≥100lm 的光通量(初始)需要的环带光通密度在0-90°环带内灯具发出⾄少总光通的85%的(初始)光通量最⼩灯具能效25lm/w灯具的能效能≥70lm/w.3.所有的其他要求眩光的要求:正在进⾏中.随着B类灯具的出现,象A类灯具⼀样有其它的要求,但A类中的最⼩光输出和环带流明密度将不会应⽤.。
美国灯具灯泡能源之星认证与测试介绍
• 发光效能、光输出、区域光输出密度要求 -------------定向性 商业照明灯具
• 光源寿命要求
-------------所有的灯具
• 光输出流明维持要求
-------------定向 和非定向 灯具
• 色温要求
-----------—所有室内照明
• 显色要求
---------------所有室内灯具
• not include street and area, wall packs, canopy, high bay, recessed troffers • or other types employed for general office illumination, adapters or
converters. • Questions: luminaires@
------定向 和非定向 灯具
• 光源可替换要求（Replaceability）
----定向性商业照明灯具
• 调光要求（dimming）
----所有的灯具
• 功率因数要求（PF）
----定向 和非定向 灯具
图文解析能源之星LED照明测量标准及检测细节
图文解析能源之星LED照明测量标准及检测细节•为加速LED照明商品化，北美能源之星针对LED照明产品特性，订定迥异于传统照明的测试规范，包含环境温度测试、积分球量测、配光曲线等，透过LED照明产品测试方式定义的一致性，区分出LED照明装置的优良，有利于质量升级。
美国能源之星(Energy Star)已陆续发布针对固态照明产品的检测规范定义，文件当中包含检测项目、检测方法依据的规范、须检测的样品数量及合格判定的规格数值，另外对于可进行测试的授权实验室也有明确说明。
在能源之星对固态照明产品测试所引用的规范当中，异于传统照明的部分，包含ANSI C78.377-2008、北美照明协会(IESNA)LM-79-08、IESNA LM-80-08三份规范(图1)，本篇文章将仅就ANSIC78.377-2008及IESNA LM-79-08的检测细节进行说明，并针对检测所需的仪器设备原理介绍。
图1 能源之星对固态照明之检测规范依据：ANSI C78.377‐2008、IESNA LM‐79‐08、IESNA LM‐80‐08固态照明灯具色温等级较广此规范包含美国国家标准中针对固态照明产品的光色特性规格定义，适用于室内使用的灯具，不包括户外灯具。
其中，重点有两部分，其一是定义相对色温(CCT)的分级，其次是针对同一相对色温标称等级其允许的色温变异范围作定义。
规范中所述固态照明的光色规格要求，源自于荧光灯的光色分级规格，但有鉴于固态照明尚处于起步阶段，未如荧光灯发展已趋于成熟，因此在定义光色要求时，采取较大的变异范围。
目前规范对固态照明灯具区分为八个色温等级，分别为2700K、3000K、3500K、4000K、4500K、5000K、5700K及6500K(图2)。
图2 八个相对色温指定值在CIE 1931之区域定义图2中六个椭圆区块为ANSI C78.376定义荧光灯的色温等级区块，其所采取的色温允许变异范围为七阶Mac Adam椭圆范围。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
-100W 高压钠灯路灯的光通量
从小功率高压钠灯路灯光度性能状况来看，灯具效率一般处于 65%~75% 的水平，较好的可以达到 75%～80％。以 8000lm 光通量的 100W 高压钠灯为例，其路灯的光输出有 5200lm~6000lm，较好的可以达 到 6000lm~6400lm。
-250W 或 400W 高压钠灯路灯的光通量
≥200W 100W—200W 100W—150W 50W—100W
图 1 灯具功率分布
% 30.0 25.0 20.0 15.0 10.0 5.0 0.0
广东 陕西 安徽 福建 河北 山东 江苏 台湾 上海 浙江 安微 江西 香港
图 2 覆盖的地区及数量分布
一、被测灯具的光输出
光输出也称光通量，研究 LED 的光通量是为了分析目前 LED 灯具光输出能力，并根据道路照明国家 标准规定的照明标准值，对相关 LED 路灯光输出值所适用的道路条件进行预测。 1．检测数据的说明 城市中的机动车道路分为快速路或主干路、次干路和支干路。路灯发出的光通量是保证路面达到道路 照明标准要求的照度水平的基本条件。
-7500-9000lm：满足主干路三车道的照明水平，灯具的初始光通量应达到 5000－7500lm。
落在这个区段的被测灯具数量有 11 个。
-9000lm：达到主干路四车道的照明水平，灯具的初始光通量应达到 9000lm 以上。以照度达到 30lx
计，路灯单侧布置时，灯间距为 12m[30×D×（2×3.5+2×3.5）+15×D×（5+5）=9000×0.8]，以双侧对 称布置时，灯间距为 24m。 落在这个区段的灯具数量有 25 个。 数据显示， 总光通量水平在提高。 2007 年大部分 LED 路灯的总光通量处于支路水平， 而且， 20％的 LED 路灯的光输出小于 2300lm，不适用于机动车道的道路照明。2008 年以后，适用于次干路和主干路的路灯比 例逐渐提高，占到总数的 92.2%。其中，达到主干路光通量水平的 LED 路灯占到了 66.7％。2009 年，光输 出水平又有明显提高，达到主干路四车道以上的光通量水平的路灯占有了最高比例，达到 34.7％，见图 3。 2．与传统光源路灯比较 就目前来讲，LED 路灯的光通量可以达到小功率高压钠灯路灯的水平，但达不到照明质量较好的大功 率高压钠灯或金属卤化物灯的水平。
数量（盏）
<2300 2 3 4 9
2300-4000 5 11 4 20
4000-5000 1 5 3 9
5000-7500 2 10 14 26
7500-9000 0 4 7 11
9000 0 8 8.0 16.0 14.0 12.0 10.0 8.0 6.0 4.0 2.0 0.0
摘要：LED 具有安全、长寿命、高光效、可调光的优点，近年来对 LED 道路照明灯具的研究和产品开发已 成为关注焦点。 本文通过对符合道路照明的灯具配光的标杆性评价方法， 以及对 LED 路灯测试数据的分析， 揭示了评价 LED 路灯光度特性优劣的核心方法, 并用此方法对 2007 年至今的 LED 道路照明灯具的状况进行 了分析。 Abstract：LED has the advantages of safety, longevity, high efficacy and controllable and so on. In the latest years, it has been become a hotspot of product research and development on LED luminaries for road lighting. Sharing the requirement of road lighting and the benchmark which evaluation the characteristic of luminaire lighting distribution, and the analyses of measured datum, the article open out the key manner for estimate the photometry of the LED road lighting luminaire. And this key manner is also use for analyzing the status of LED road lighting luminaire from 2007 till now. 关键词：LED 路灯 光输出 截光 配光 照度均匀度 亮度均匀度 Key words: LED luminaries, light output, cut-off, lighting distribution, uniformity of illuminance, uniformity of lluminance LED 道路照明灯具（以下简称“LED 路灯” ）是目前照明电器行业的一个热点，特别是近三年 LED 路灯 产品数量增加了不少，检测数据也在发生变化，这些数据是评价 LED 路灯光度性能质量的基础。美国能源 部（DOE）出版的 SSL 灯具符合能源之星的合格判据在评价 LED 路灯光度特性方面为我们提供了参考。 在对相关色温、色空间均匀度、显色指数等给出合判据之后，美国能源部于 2008 年 8 月对符合能源之 星的 A 类灯（近期要求，B 类灯为长期目标）提出了的补充要求，其中对户外安装的道路灯具的最小光输 出、环带流明密度、与 IESNA 灯具光分布分类相关的光束均匀度、灯具能效提出了标杆要求。 本文以 DOE 对 A 类 LED 路灯补充要求为依据，根据 2007 年到 2009 年测量得到的 100 个 LED 路灯的测 试结果，对我国 LED 路灯的光度数据现状和水平进行分析，为提高和改进我国的 LED 路灯的质量提供一些 相关信息。 本文的分析涉及 LED 路灯的光度学性能，包括灯具的光输出、沿道路的纵向光分布、沿道路的横向光 分布、C-90°和 C-270°的配光对称性、光束均匀度和截光水平，同时还分析了灯具的能效。本文的分析未 涉及 LED 路灯的色度性能和光输出维持率。 本次研究的灯具参数均为初始值（新灯） ，未考虑寿命的影响。 本文的数据来自我们在 2007 年至 2009 年所测得的 100 盏 LED 机动车道用、 杆高 8m 及以上的悬臂式道 路照明路灯具的光度学数据，对这些数据进行统计总结，不涉及任何具体厂家的信息。这些 LED 路灯所涉 及的功率范围是 50W-200W 左右，功率分布见图 1，样品产地覆盖的地区及数量分布见图 2。
第 3 页 共 17 页
落在这个区段的被测灯具数量有 9 个。
-5000-7500lm：主干路是连接城市各主要分区的干路，采取机动车与非机动车分隔形式。机动车在主
干路上的行驶速度比次干路快，照明水平比次干路高，其照度要求达到 20lx。满足主干路二车道的照明水 平，灯具的初始光通量应达到 5000－7500lm。 落在这个区段的被测灯具数量有 26 个。
未达到道路照明所需的光通量最小值的被测灯具数量有 9 个。
-2300-4000lm：次干路是城市中与主干路结合组成路网、起集散交通作用的道路，其照度要求达到
10lx。满足次干路二车道至三车道的照明水平，灯具的初始光通量应达到 2300-4000lm。 落在这个区段的被测灯具数量有 20 个。
-4000-5000lm：满足次干路四车道的照明水平，灯具的初始光通量应达到 4000-5000lm。
2007年 2008年 2009年
<2300lm 2300-4000lm 4000-5000lm 5000-7500lm 7500-9000lm >9000lm
图 3 光输出水平统计
-最小值 2300lm：支路是次干路与居住区道路之间的连接道路，对于一个初始光通量 2300lm 的 LED
路灯，我们可以计算其用于双车道支路、而且要达到标准要求的支路照度 8lx 时所适宜的灯间距。计算过 程如下： 设：路宽为 3.5m×2，维护系数为 0.8，单侧布置，适宜的灯间距为 D，则计算函数式为： 达到 8lx 的路边被照面积和达到 4lx 的屋边的被照面积 = 初始光通量 × 维护系数 8×D×（3.5+3.5）+4×D×（3.5+3.5）=2300×0.8 D≈22m。
第 2 页 共 17 页
根据国家标准对各类道路照明水平的要求， 我们将 LED 路灯的光输出 （单位 lm） 分为＜2300、 2300-4000、 4000-5000、5000-7500、7500-9000 和＞9000 等 6 个区段，检测结果给出的落在各个区段的 LED 路灯的数 量及其统计见表 1 和图 3， 要说明的是光通量最小值 2300lm 也参考了 DOE 给出的 LED 路灯光通量的最小值。 表 1 光输出的数据统计 光输出 lm 年份 2007 2008 2009 合计
第 4 页 共 17 页
失，如处理得好光的损失可能比传统灯具小一点。目前，LED 路灯的光通量最高达到了 10000lm 左右，在 配光形状好的情况下，灯具的照明效率会比较高，可以达到或接近高压钠灯路灯的照明效果。
二、被测灯具的光分布情况
按 IES 对灯具光度分布的分类方法，路灯的纵向光分布可按短投射配光、中投射配光或长投射配光分 类，沿道路的横向配光的分类的方法是以 50%最大光强的曲线覆盖区域的位置进行的，沿道路横跨线，将 道路表面分割成四个纵向宽度，即 I 类、II 类、III 类和 IV 类。图 4 是各种光分布灯具用于车行道的示意 图，图 5 是一个Ⅲ类-中投射灯具的在半空间和道路上的等光强图例。
图 4 用不同类型灯具的车行道正视图（部分来自第 9 版 IESNA 照明手册的图 22-6）
250W（28000lm）或 400W（48000lm）高压钠灯的路灯的灯具效率一般在 75%~85%之间，因此，250W 高压钠灯路灯的光输出一般不低于 21000lm，400W 高压钠灯路灯的光输出一般不低于 36000lm。
