融侨半岛B3—B组团外墙防护脚手架搭设施工方案1.编制依据：1.1《建筑施工安全检查标准》(JGJ59—99）1.2《建筑施工高空作业安全检查标准》(JGJ80-91）1.3渝建发［2000］39号文件1.4施工手册第三版第一册《脚手架工程分部》1.5公司程序文件相关规定1.6融侨半岛B3-B组团结构施工图1.7《建筑施工扣件式钢管脚手架安全技术规程》（JGJ130-2001）(J84—2001）1.8《建筑结构荷载规范》GB50009—20012.编制说明:2.1融侨半岛B3—B组团24#、25＃楼主体施工时的临边安全防护搭设单排防护脚手架的施工方案,层数按5层考虑，高度为15m，一次性搭设完成，将整个操作层实施全封闭，确保在整个施工过程中实现安全生产的目标,5层以上采用整体爬升外架进行主体结构施工的防护.2.2 防护架的搭设直接从30#楼的屋面开始搭设，该屋面的设计荷载为：20kN/ m2，搭设的形式为单立杆单排外防护脚手架。
3.整体封闭式外防护脚手架的验算及搭设的方法:3。
1外防护脚手架搭设准备：根据外防护脚手架搭设的长度和高度，并按脚手架搭设要求,计算出所用钢管的各种规格尺寸、数量，扣件的各种数量以及绿色密目安全网(1。
8×6。
0m) 的需用量，编制供应计划，根据施工进度分批供应入场，为了使外防护脚手架达到便于施工作用和美观效果,决定将外防护架钢管的颜色统一刷成长度为500mm黄黑相间的颜色,使用在外防护脚手架的外立杆及水平杆上。
3。
2 外防护脚手架的验算:3。
2。
1 杆件间距参数脚手架构造形式：单立杆单排脚手架立杆离墙的间距: 外立杆1a =0.90m立杆纵向间距：1b =1.8 步距h=1。
8m连墙杆竖向间距：h b=3m(层高) 水平间距1ξ=4。
0m脚手架搭设高度H d=18m,采用￠48×3.5钢管，材料为Q235级钢,地面粗糙度B类基本风压W0=0.35kN/m2，1.8×6。
(完整版)外防护脚手架施工方案
(完整版)外防护脚手架施工方案一、工程概况本项目为外防护脚手架施工，位于某市区核心地段，建筑高度为100米，共30层，建筑面积约为30000平方米。
工程主要包括高层住宅、商业裙楼及地下室。
本工程外防护脚手架施工范围包括建筑物的四周及立面，脚手架搭设高度为建筑物的实际高度加上5米，以确保施工安全。
二、施工准备工作及主要材料需用量计划（一）、技术准备工作1. 施工前组织技术人员学习相关规范和标准，熟悉施工图纸，了解工程特点及施工要求。
2. 编制外防护脚手架施工方案，明确施工工艺、施工方法、施工顺序、施工要求及质量标准。
3. 制定外防护脚手架搭设、拆除及验收规范，确保施工安全、质量。
4. 组织技术交底，对施工人员进行安全技术培训，确保施工人员掌握施工技能和安全知识。
（二）、物资准备工作1. 根据施工图纸和施工方案，计算主要材料需用量，包括钢管、扣件、脚手板、安全网等。
2. 提前采购合格的材料，确保材料质量符合国家标准。
3. 对进场材料进行验收，检查合格证、质保书等相关资料，并对材料进行抽检。
4. 储备足够的施工设备，如塔吊、施工电梯等，以满足施工需求。
5. 准备施工所需的工具、仪器和设备，确保施工过程中正常使用。
6. 按照施工进度计划，合理安排材料、设备和人员进场，确保施工顺利进行。
三、一般规定1. 本施工方案依据《建筑施工安全生产管理规定》、《建筑施工脚手架安全技术规范》等相关法律法规和标准制定，所有施工人员必须严格遵守。
2. 施工前必须对脚手架施工方案进行审批，并获得建设、监理及施工单位的同意。
施工过程中应严格按照审批后的方案执行。
3. 脚手架的搭设、使用、拆除必须由具有相应资质的专业队伍进行，施工人员应具备相应的专业技能和操作资质。
4. 脚手架搭设前，必须对施工场地进行清理，确保基础平整、坚实，满足脚手架搭设要求。
5. 脚手架搭设过程中，应定期进行检查，发现问题及时整改，确保脚手架结构安全可靠。
外外架搭设专项方案

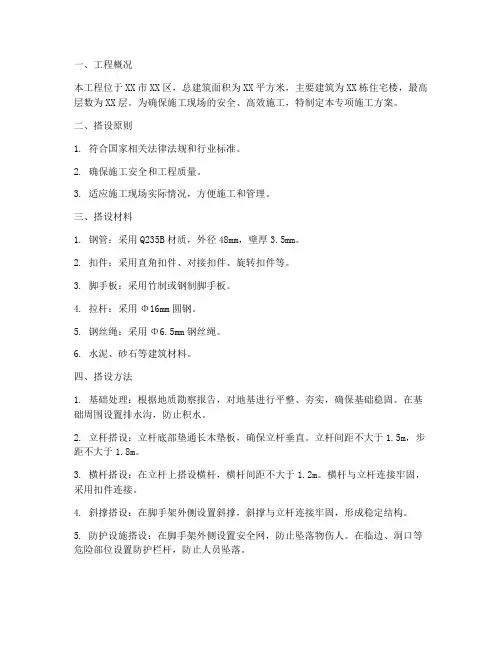

一、工程概况本工程位于XX市XX区，总建筑面积为XX平方米，主要建筑为XX栋住宅楼，最高层数为XX层。
为确保施工现场的安全、高效施工，特制定本专项施工方案。
二、搭设原则1. 符合国家相关法律法规和行业标准。
2. 确保施工安全和工程质量。
3. 适应施工现场实际情况，方便施工和管理。
三、搭设材料1. 钢管：采用Q235B材质，外径48mm，壁厚3.5mm。
2. 扣件：采用直角扣件、对接扣件、旋转扣件等。
3. 脚手板：采用竹制或钢制脚手板。
4. 拉杆：采用Φ16mm圆钢。
5. 钢丝绳：采用Φ6.5mm钢丝绳。
6. 水泥、砂石等建筑材料。
四、搭设方法1. 基础处理：根据地质勘察报告，对地基进行平整、夯实，确保基础稳固。
在基础周围设置排水沟，防止积水。
2. 立杆搭设：立杆底部垫通长木垫板，确保立杆垂直。
立杆间距不大于1.5m，步距不大于1.8m。
3. 横杆搭设：在立杆上搭设横杆，横杆间距不大于1.2m。
横杆与立杆连接牢固，采用扣件连接。
4. 斜撑搭设：在脚手架外侧设置斜撑，斜撑与立杆连接牢固，形成稳定结构。
5. 防护设施搭设：在脚手架外侧设置安全网，防止坠落物伤人。
在临边、洞口等危险部位设置防护栏杆，防止人员坠落。
6. 平台搭设：在脚手架内部搭设作业平台，平台尺寸根据施工需求确定，确保施工人员安全作业。
五、施工安全措施1. 施工人员必须经过专业培训，取得相关证书后方可上岗。
2. 施工现场设置安全警示标志，提醒施工人员注意安全。
3. 施工过程中，加强对脚手架的检查和维护，发现问题及时整改。
4. 严禁在脚手架上堆放杂物，防止倾倒伤人。
5. 施工过程中，严禁酒后作业，确保施工安全。
六、施工进度1. 施工准备：5天2. 脚手架搭设：10天3. 防护设施搭设：5天4. 平台搭设：5天七、验收标准1. 脚手架搭设符合设计要求，结构稳定。
2. 防护设施齐全，符合安全要求。
3. 平台搭设牢固，满足施工需求。
八、结语本方案旨在确保施工现场脚手架搭设的安全、高效，为施工顺利进行提供保障。
外防护架搭设方案

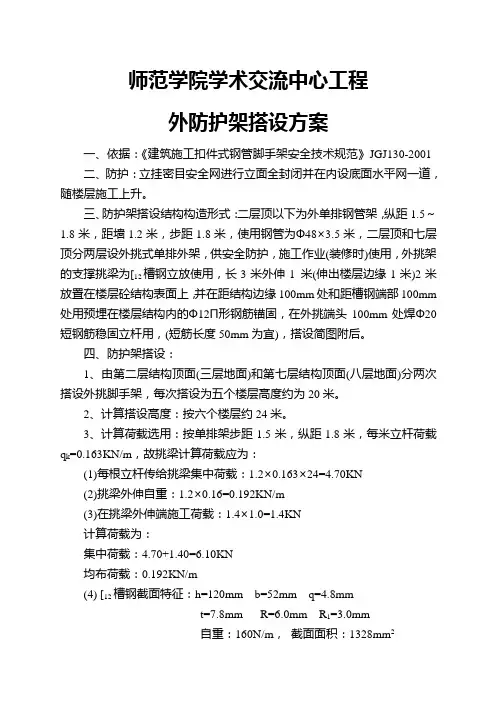

师范学院学术交流中心工程外防护架搭设方案一、依据：《建筑施工扣件式钢管脚手架安全技术规范》JGJ130-2001二、防护：立挂密目安全网进行立面全封闭并在内设底面水平网一道，随楼层施工上升。
三、防护架搭设结构构造形式：二层顶以下为外单排钢管架，纵距1.5～1.8米，距墙1.2米，步距1.8米，使用钢管为Ф48×3.5米，二层顶和七层顶分两层设外挑式单排外架，供安全防护，施工作业(装修时)使用，外挑架的支撑挑梁为[12槽钢立放使用，长3米外伸1 米(伸出楼层边缘1米)2米放置在楼层砼结构表面上，并在距结构边缘100mm处和距槽钢端部100mm 处用预埋在楼层结构内的Ф12Π形钢筋锚固，在外挑端头100mm处焊Ф20短钢筋稳固立杆用，(短筋长度50mm为宜)，搭设简图附后。
四、防护架搭设：1、由第二层结构顶面(三层地面)和第七层结构顶面(八层地面)分两次搭设外挑脚手架，每次搭设为五个楼层高度约为20米。
2、计算搭设高度：按六个楼层约24米。
3、计算荷载选用：按单排架步距1.5米，纵距1.8米，每米立杆荷载q k=0.163KN/m，故挑梁计算荷载应为：(1)每根立杆传给挑梁集中荷载：1.2×0.163×24=4.70KN(2)挑梁外伸自重：1.2×0.16=0.192KN/m(3)在挑梁外伸端施工荷载：1.4×1.0=1.4KN计算荷载为：集中荷载：4.70+1.40=6.10KN均布荷载：0.192KN/m(4) [12槽钢截面特征：h=120mm b=52mm q=4.8mmt=7.8mm R=6.0mm R1=3.0mm自重：160N/m，截面面积：1328mm2截面抵抗矩W=50600mm3回转半径r=47.8mm[f]=205N/mm25、挑梁受力计算：(1)计算简图：g=6100N[121000 2000(2)受力计算：M=6100×1+1/2×160×1=6180N-m=6180000N-mmR B=M/2000=6180000/2000=3090N(3)用料计算：[f]=205N/mm2(JGJ130-2001，5.1.6条)W=M/[f]=6180000/205=30146.34mm3＜50600 mm3安全[12W=50600 mm3(4)锚筋计算R B=3090N [f]=100N/mm2A S=R B/[f]=3090/100=30.9mm2＜113.1 mm2安全φ12 A S=113.1 mm2 (若无φ12也可用φ10 A S=78.5 mm2，但最好用φ12，以确保安全)6、外挑单架搭设工艺流程该外挑架依据《建筑施工扣件式钢管脚手架安全技术规范》JGJ130-2001进行编制，且是防护架，不做为砌筑架使用，故构造按该规范第六章要求进行搭设，根据5.1.5条规定不再进行杆件设计计算，只对工艺流程做出规定。
防护外架搭设方案
防护外架搭设方案.1d o c(总19页)--本页仅作为文档封面，使用时请直接删除即可----内页可以根据需求调整合适字体及大小--目录一、概述1、工程概况2、设计依据3、脚手架搭设方式及安全防护措施二、材质要求1、钢管2、扣件用材要求3、竹脚手板用材要求4、连墙杆5、钢丝绳6、卡具7、预埋件三、搭设方法说明1、落地式双排脚手架2、水平防护棚搭设3、临时设施上的防护棚搭设四、搭设技术措施五、落地外脚手架设计与验算(一)、设计参数:(二)、大横杆的计算:(三)、小横杆的计算:(四)、扣件抗滑力的计算(五)、脚手架立杆荷载的计算(六)、立杆的稳定性计算(七)、最大搭设高度的计算(八)、连墙件的稳定性计算(九)、混凝土板强度验算六、搭设工艺流程七、架子的验收、使用及管理1、架子的验收、使用及管理2、人员素质要求3、劳动用品（三宝）要求八、脚手架拆除一、概述1、工程概况2、设计依据《建筑施工扣件式钢管脚手架安全技术规范》JGJ130-2001、《钢结构设计规范》及相关资料、《建筑结构荷载规范》(GB 50009-2001)、《建筑施工安全检查评分标准》(JGJ59-99)、《建筑施工高处作业安全技术规范》(JGJ80-91) 以及本工程的施工图纸。
3、脚手架搭设方式及安全防护措施1)、外防护及外脚手架均采用双排外加架，外挂密眼安全网。
2)、水平防护:主体施工阶段水平操作层设置一道。
3)、在建筑物垂直打击范围内的临设工程上均搭设双层防护棚。
二、材质要求1、钢管1）钢管材质要求钢管材质一般使用Q235A（3号）钢。
力学性能要符合《碳素结构钢》（GB/T700）中Q235-AJ级钢的规定，每批钢管进场时，应有生产厂家的检验合格证，若对质量不明或有怀疑时，应将进场钢管进行机械性能试验。
承重杆件的钢材，还应满足抗拉强度、伸长率、屈服点、磷含量的要求。
2）钢管规格要求应采用外径48mm,壁厚3、2mm的焊接钢管，缺乏这种钢管时，也可采用同规格的无缝钢管或外径50～51mm、壁厚3～4mm的焊接钢管或其它钢管，外架立杆及大横杆采用黄色，剪刀撑及斜撑采用黑黄相间色。
外架防护施工方案

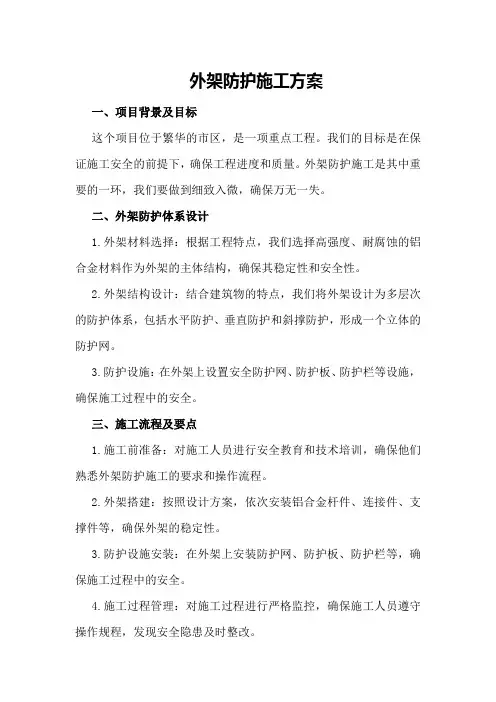

外架防护施工方案一、项目背景及目标这个项目位于繁华的市区，是一项重点工程。
我们的目标是在保证施工安全的前提下，确保工程进度和质量。
外架防护施工是其中重要的一环，我们要做到细致入微，确保万无一失。
二、外架防护体系设计1.外架材料选择：根据工程特点，我们选择高强度、耐腐蚀的铝合金材料作为外架的主体结构，确保其稳定性和安全性。
2.外架结构设计：结合建筑物的特点，我们将外架设计为多层次的防护体系，包括水平防护、垂直防护和斜撑防护，形成一个立体的防护网。
3.防护设施：在外架上设置安全防护网、防护板、防护栏等设施，确保施工过程中的安全。
三、施工流程及要点1.施工前准备：对施工人员进行安全教育和技术培训，确保他们熟悉外架防护施工的要求和操作流程。
2.外架搭建：按照设计方案，依次安装铝合金杆件、连接件、支撑件等，确保外架的稳定性。
3.防护设施安装：在外架上安装防护网、防护板、防护栏等，确保施工过程中的安全。
4.施工过程管理：对施工过程进行严格监控，确保施工人员遵守操作规程，发现安全隐患及时整改。
5.施工后验收：施工完成后，组织专业人员对外架防护体系进行检查验收，确保符合设计要求。
四、安全管理措施1.安全培训：定期对施工人员进行安全培训，提高他们的安全意识和操作技能。
2.安全检查：定期对外架防护体系进行检查，发现问题及时整改。
3.安全防护用品：为施工人员提供合格的安全防护用品，确保他们在施工过程中的安全。
4.应急预案：制定应急预案，确保在突发情况下能够迅速应对，保障人员安全。
五、施工进度安排1.施工前期：完成外架搭建和防护设施安装，预计耗时15天。
2.施工中期：进行外架防护体系的施工，预计耗时30天。
3.施工后期：进行施工验收和整改，预计耗时15天。
六、施工质量控制1.严格按照设计方案和施工规范进行施工，确保外架防护体系的质量。
2.对施工过程进行严格监控，发现问题及时整改。
3.组织专业人员对外架防护体系进行检查验收，确保符合设计要求。
外架防护施工方案
外架防护施工方案1#楼科研大厦编制人：审核人：批准人：编制人：编制日期：防护外架施工方案目录一、编制依据二、编制目的三、工程概况四、外脚手架搭设整体分段施工措施五、外脚手架工艺流程六、主体主体安全防护架搭设具体要求七、主体外架全封闭安全防护架八、人行斜道的搭设方法九、外脚手架搭设安全技术措施10。
外脚手架拆除安全技术措施11。
钢脚手架的电气和防雷措施12。
文明施工要求13。
外脚手架工程计算书14。
外部保护框架的具体措施15。
施工技术施工防护外架施工方案一、编制依据本方案依据尚品世家施工组织设计以及相关技术规范技术规程等编制。
二、编制目的随着施工楼层的不断完善，外架离地面的高度也在增加，对地面施工人员的潜在危险也在增加。
因此，为了确保施工人员的安全，防止安全事故的发生，确保工程有序施工，特制定本方案。
3、项目概述：本工程位于学府大道旁，总建筑面积：19526.45o。
层高3米，建筑总高60.3米。
四、外架安装的整体分段施工措施：1、本工程采用外挂片架，外架作安全防护架，使用材料:采用?48*3.5钢管扣件式脚手架，并隔层搭设水平安全防护层。
2.室内墙体砌筑采用钢管搭设单排脚手架，外脚手架工艺流程采用专用高凳、木跳板或移动工具脚手架铺设垫木－→摆放扫地杆逐根立立杆与扫地杆紧扣－→安扫地小横杆与立杆或扫地杆紧扣－→安第一步大横杆与立杆扣紧－→安第一步小横杆－→安第二步大横杆和小横杆－→加临时斜撑杆－→第三、四步大横杆和小横杆－→连墙杆－→接立杆－→加设剪刀撑－→铺竹跳板－→扣防护栏－→挂安全网六、主体安全防护架搭设具体要求：本工程主体施工时，必须搭设安全防护架，具体搭设要求如下：1。
安装施工层模板支撑架时，模板支撑架的梁底水平杆和清扫杆应伸出1.0m，作为安全防护架的拉锚和悬臂主杆。
拉锚（预制加工成π型q235:12圆钢地锚）、拉杆地锚、悬臂主杆地锚，每层间距1.5m。
2、待框架支承架基本形成时，必须将安全防护架按照“安全防护架示意图”的要求搭设完成。
外架及临边防护施工专项方案
外架及临边防备施工专项方案一、编制说明我单位施工段北郡 B 区二标段 13#、15#、16#、25#楼因紧邻施工现场生活、办公区和相邻小区。
为能有效防止高空坠物，特制定本专项方案。
二、编制依照主要依照本工程已报批的《施工组织设计》、《脚手架施工专项方案》、《安全专项方案》、《高空作业专项方案》并联合现场实质状况进行编制。
三、现场状况详见附图一。
四、外架防备1、本工程七层以下外架采纳双排架形式，此高度范围坠物半径不大，对周边影响有限，外架按正常防备考虑。
2、本工程七层以上采纳悬挑脚手架，跟着楼层的增高，物体坠落半径增大，在邻近现场生活、办公区和相邻小区的悬挑外架进行硬防备，主要部位以下：（1）13#楼北侧；（2）25#楼东侧；（3）15#楼南侧及西侧；（4）16#楼西侧。
主要做法：对以上部位的悬挑脚手架外侧采纳900×1200 竹笆板进行全关闭（在每层邻近脚手架部位洞口，搁置许多于3个干粉灭火器），悬挑脚手架底部采纳50 厚木跳板进行无空隙铺盖，竹笆板及木跳板 8#铁丝进行固定（详见下列图）。
3、在楼体的周围搭设水平挑网两道，一道位于悬挑架下方两层的部位，一道位于五层的顶板地点，挑网跳出宽度 6m，挑网规格25mm ×25mm。
（详见下列图）4、平网采纳 6m 长钢管田字形搭设，一端固定与墙体处，一端用Ф6.5 圆钢斜拉至固定墙端上方二层处，平网形式见下列图：五、拆模层洞口防备高空坠物主要的根源是拆模层，故增强拆模层的洞口防备，至关重要，拆模层洞口防备以下列图所示：六、非拆模层洞口防备非拆模板层存在必定的零星资料，为有效防止坠落，或许增强防护。
洞口防备以下列图所示：七、安全注意事项1、搭设脚手架时，施工人员一定经过培训获得上岗证方可作业；一定佩戴好安全带、安全帽并正确使用，衣着轻巧工作服和防滑鞋。
2、施工面下方不得有其余人员作业，并设置安全戒备线，派专人看护。
3、脚手架上禁止堆听任何资料；搭设脚手架时，钢管、扣件不许聚积在脚手架上，一定摆放在楼层上，有专人负责递接；施工过程中思想一定高度集中、一致指挥、互相配合，不得在施工过程中嬉闹开玩笑。
