电梯主要功能检查试验记录
电梯主要功能检查试验记录表表格格式
年月 日
检查结果
22
集选、并联及机群控 制
按产品设计程序试验
参 加 建设(监理)单位 人 签 字
安装单位 技术负责人
本表由施工单位填写，建设单位保存一份。
质检员
工长
专用钥匙，运行、停止转换灵活可靠 操纵盘上司机、自动、检修钥匙开关， 可靠 功能正确、灵活可靠、标志清晰 自动充电，电源故障时自动接通，大于 1W1h 按电梯停在某层的召唤按钮，应开门
按先人为主原则，自动确定运行方向 有多个选层指令时，电梯按顺序逐一停 靠 记忆厅外全部召唤信号，按顺序停靠应 答 全部顺向指令完成后，自动应答反向指 令 完成最后指令在门关闭前轿内优先登记 定向 完成全部指令后，电梯自动关门，时间 4～10S 按关门按钮，门不经延时立即关门
在电梯未起动前，按开门按钮，门打开
电梯完成全部指令后，自动返基站 司机状态，按直驶钮后，厅外召唤不能 截车 电梯故障停在层间时，自动慢速就近平 层 满载时截车功能取消；超载时不能运行
应采用警铃、对讲系统、外部电话 使空载轿厢运行最近层站后，消除登记 信号 在开锁区，断电后，手扒开门的力不大 于 300N 备用电源将电梯就近平层开门
电梯主要功能检查试验 记录表表格格式
集团标准化工作小组 [Q8QX9QT-X8QQB8Q8-NQ8QJ8-M8QMN]
电梯主要功能检查试验记录表(表式 C6-7-1)
编号
工程名称
序 号
检验项目
1 基站启用轿内照明、通风开关
4 轿内应急照明
5 本层厅外开门 6 自动定向
7 轿内指令记忆
8 呼梯记忆、顺向截停
9 自动换向
10 轿内选层信号优先
11 自动关门待客 12 提早关门 13 按钮开门 14 自动返基站 15 司机直驶
电梯试验方法
电梯试验方法GB／T 10059—1997国家技术监督局1997—12—26批准1998—10—01实施前言本标准是对原国家标准GB 10059—88《电梯试验方法》的修订。
修订的主要内容是：1)在“试验仪器和量具”一节中将测量加速度、减速度的仪器精度由±2％改为±5％；2)在“样机安全装置检验”一章中取消了安全窗部分，增加了紧急操作装置及停止保护装置的检验；3)在“运行速度和平衡系数”一节中考虑到平衡系数测量的准确性，增加了额定载重量40％工况；4)原标准中曳引机试验内容改为按电梯曳引机标准中规定的试验方法进行试验；5)增加了开关门时间的检验，取消了原标准层门运行中动能试验；6)取消了原标准中选层器钢带和轿厢两个部分的试验；7)增加了导轨试验内容并与现有的导轨标准相一致。
本标准从生效之日起同时代替GB 10059—88。
本标准的附录A是标准的附录。
本标准由中华人民共和国建设部提出。
本标准由全国电梯标准化技术委员会归口。
本标准起草单位：中国建筑科学研究院建筑机械化研究所，中国迅达电梯有限公司北京电梯厂，中国天津奥的斯电梯有限公司，广州电梯工业公司负责起草。
本标准主要起草人：戈拯、赵光瀛、张桂竹、杨锡芝、钟永昌。
本标准首次发布于1988年，第一次修订于1997年。
1 范围本标准规定了乘客电梯和载货电梯的整机和部件的试验方法。
本标准适用于电力驱动的曳引式或强制式乘客电梯和载货电梯。
本标准不适用于液压电梯和杂物电梯。
2 引用标准下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。
本标准出版时，所示版本均为有效。
所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。
GB／T 7025．1～7025．3—1997 电梯主参数及轿厢、井道、机房的型式与尺寸GB 7588—1995 电梯制造与安装安全规范(eqvEN 81—1：1985)GB／T 10058—1997 电梯技术条件GBl0060—93 电梯安装验收规范GB／T 13435—92 电梯曳引机JG／T 5072．2—1996 电梯T型导轨检验规则3 电梯整机性能试验准备3．1 样机3．1．1 样机的安装应符合GB 10060的规定。
电梯运行记录
电梯日常（月度）检查表电梯位置：编 号：日 期：检查类型：□日检 □月检 □年检 □抽检编号检查内容检查结果1曳引电机有无异常噪音或气味，是否温度过高(烫手)，曳引电机轴承是否需要加注润滑油，螺栓是否松动；□正常□异常2减速箱是否需要加注润滑油，油色、油位是否正常，联轴器是否牢固可靠，螺栓有无松动；□正常□异常3指示仪表、指示灯是否正确，各继电器、接触动作是否正常，有无异常声响；□正常□异常4变压器、电阻器、电抗器温度是否正常，有无过热现象；□正常□异常5制动器动作是否正常，制动线圈是否过热，制动轮上是否有油污；□正常□异常6曳引轮、曳引绳、限速器、机械选层器、测速机等运行是否正常，有无异常声响；□正常□异常通讯设施是否灵敏畅通，指示牌、7标示牌是否完好，盘车手轮、开闸板手等救援工具是否已放置在指定位置；□正常□异常8轿厢照明是否正常，厅外轿内指层、指令及指示灯是否正常；□正常□异常9厅门及轿门踏板是否清洁干净；□正常□异常10轿厢和对重导靴油杯油量是否足够；□正常□异常11电梯运行有无异常振动或声响，舒适感有无明显变化；□正常□异常12开关门有无异常(顺畅)，轿厢内应急灯是否可靠；□正常□异常13底坑限速器、涨紧装置、开关和碰铁距离是否异常；□正常□异常14补偿链是否有异响；□正常□异常15底坑有无积水或脏物。
□正常□异常检查人年月电梯运行记录第页电梯位置：编号：巡查时间及运行情况巡查日期08∶0010∶0012∶0014∶0016∶0018∶00巡查人备注□良好□故障□良好□故障□良好□故障□良好□故障□良好□故障□良好□故障□良好□故障□良好□故障□良好□故障□良好□故障□良好□故障□良好□故障□良好□故障□良好□故障□良好□故障□良好□故障□良好□故障□良好□故障□良好□故障□良好□故障□良好□故障□良好□故障□良好□故障□良好□故障□良好□故障□良好□故障□良好□故障□良好□故障□良好□故障□良好□故障□良好□故障□良好□故障□良好□故障□良好□故障□良好□故障□良好□故障□良好□故障□良好□故障□良好□故障□良好□故障□良好□故障□良好□故障□良好□故障□良好□故障□良好□故障□良好□故障□良好□故障□良好□故障□良好□故障□良好□故障□良好□故障□良好□故障□良好□故障□良好□故障□良好□故障□良好□故障□良好□故障□良好□故障□良好□故障□良好□故障□良好□故障□良好□故障□良好□故障□良好□故障□良好□故障□良好□故障□良好□故障□良好□故障□良好□故障□良好□故障□良好□故障□良好□故障□良好□故障□良好□故障□良好□故障□良好□故障□良好□故障□良好□故障□良好□故障□良好□故障□良好□故障□良好□故障□良好□故障□良好□故障□良好□故障□良好□故障□良好□故障□良好□故障□良好□故障□良好□故障□良好□故障□良好□故障□良好□故障□良好□故障□良好□故障□良好□故障电梯年月维修保养记录电梯位置：编号：维修/保养日期维修保养部位维修保养项目清理检查调查记录不良情况部分记录及处理结果机房1曳引轮清洁2限速器及电器接点检查 3制动闸瓦磨损检查4选层器详查5控制柜各机电接点清洁，各接触器、继电器电阻机身1干电池、蓄电池检查2内外门藕合检查、清扫、注油3内外吊门轮、限位轮，外门关闭器，路轨检查清扫4内外门闸锁及门联锁开关内部及接点清洁及井道5 6 7 8 9 10维修保养人验证人电梯年第季度维修保养记录电梯位置：编号：维修/保养日期维修保养部位维修保养项目清理检查调查记录不良情况部分记录及处理结果机房1电动机冷却风扇注油2电源总开关3控制盘、讯号盘清扫，紧引线螺丝机1门机各装置箱内部检查2门电机、电阻箱、接点盒内部检查3门机械牙箱、连杆、链条、身及4井道567维修保养人验证人电梯年维修保养记录电梯位置：编号：维修/保养日期维修保养部位维修保养项目清理检查调查记录不良情况部分记录及处理结果机房1减速箱换油2各种润滑油更换3电动机定子、转子气隙测量4曳引轮槽磨损情况检查5制动器解体大修及线圈电流测定机身及井道1选层器牙箱换油2安全系统及限速器动作试验3安全器及夹轨拆卸、清洗4曳引机、行车速度、平衡装置检测5制动盘各接线螺丝固定6门电机牙箱、润滑油更换7中途箱，轿底接线箱螺丝紧固89101112维修保养人验证人电梯安日常运行记录年月日期值班人电梯运行情况备注日期值班人电梯运行情况备注1□正常□异常□正在维修17□正常□异常□正在维修2□正常□异常□正在维修18□正常□异常□正在维修3□正常□异常□正在维修19□正常□异常□正在维修4□正常□异常□正在维修20□正常□异常□正在维修5□正常□异常□正在维修21□正常□异常□正在维修6□正常□异常□正在维修22□正常□异常□正在维修7□正常□异常□正在维修23□正常□异常□正在维修□正□异□正□正□异□正在8常常在维修24常常维修9□正常□异常□正在维修25□正常□异常□正在维修10□正常□异常□正在维修26□正常□异常□正在维修11□正常□异常□正在维修27□正常□异常□正在维修12□正常□异常□正在维修28□正常□异常□正在维修13□正常□异常□正在维修29□正常□异常□正在维修14□正常□异常□正在维修30□正常□异常□正在维修15□正常□异常□正在维修31□正常□异常□正在维修16□正常□异常□正在维修□正常□异常□正在维修电梯日常检查记录簿电梯编号：陕西咸阳五〇五医药保健总公司电梯维修保养记录簿电梯编号：陕西咸阳五〇五医药保健总公司电梯安全人员交 接 班 记 录 簿陕西咸阳五〇五医药保健总公司电梯运行记录簿电梯编号：陕西咸阳五〇五医药保健总公司。
电梯主要功能检查试验记录
编 号日 期序123456电梯主要功能检验记录
L0405
工程名称
施工单位检查结论
自动换向
轿内选层信号优先
自动关门待客
提早关门
按钮开门
监理（建设）单位验收意见检 验 项 目
基站启用、关闭开关
工作状态选择开关
轿内照明、通风开关
轿内应急照明
本层厅外开门
自动定向
轿内指令记忆
呼梯记忆、顺向截停
门机断电手动开门
紧急电源停层装置
自动返基站
司机直驶
营救运行
满载、超载装置
自动充电，电源故障时自动接通，大于1w1小时按电梯停在某层的召唤按钮，应开门按先人为主原则，自动确定运行方向有多个选层指令时，电梯按顺序逐一停靠报警装置
最小负荷控制(防捣乱)
记忆厅外全部召唤信号，按顺序停靠应答全部顺向指令完成后，自动应答反向指令完成最后指令在门关闭前轿内优先登记定向完成全部指令后，电梯自动关门，时间4～10s 集选、并联及机群控制
检验内容及其规范标准要求专用钥匙，运行、停止转换灵活可靠操纵盘上司机、自动、检修钥匙开关，可靠功能正确、灵活可靠、标志清晰电梯故障停在层间时，自动慢速就近平层满载时截车功能取消；超载时不能运行应采用警铃、对讲系统、外部电话使空载轿厢运行最近层站后，消除登记信号按关门按钮，门不经延时立即关门在电梯未起动前，按开门按钮，门打开电梯完成全部指令后，自动返基站司机状态，按直驶钮后，厅外召唤不能截车项目专业质检员：
在开锁区，断电后，手扒开门的力不大于300N 备用电源将电梯就近平层开门按产品设计程序试验专业工长（施工员）专业监理工程师：安装单位专业技术负责人：年 月
检查
（建设单位专业技术负责人）：年 月
检查结果月 日
月 日。

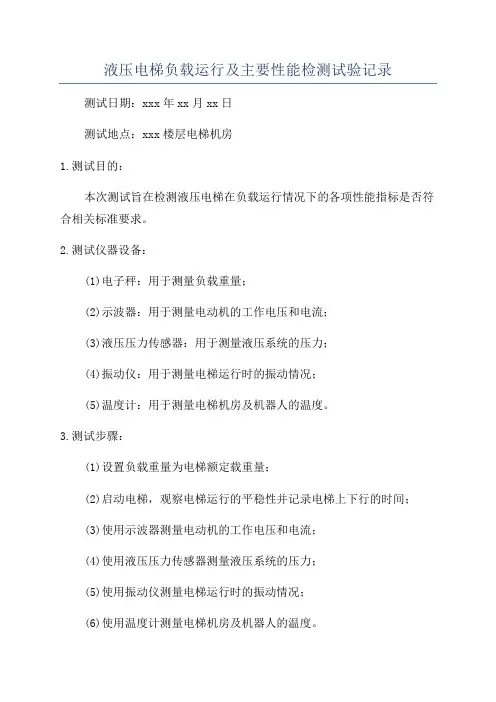

液压电梯负载运行及主要性能检测试验记录
液压电梯负载运行及主要性能检测试验记录测试日期：xxx年xx月xx日
测试地点：xxx楼层电梯机房
1.测试目的：
本次测试旨在检测液压电梯在负载运行情况下的各项性能指标是否符合相关标准要求。
2.测试仪器设备：
(1)电子秤：用于测量负载重量；
(2)示波器：用于测量电动机的工作电压和电流；
(3)液压压力传感器：用于测量液压系统的压力；
(4)振动仪：用于测量电梯运行时的振动情况；
(5)温度计：用于测量电梯机房及机器人的温度。
3.测试步骤：
(1)设置负载重量为电梯额定载重量；
(2)启动电梯，观察电梯运行的平稳性并记录电梯上下行的时间；
(3)使用示波器测量电动机的工作电压和电流；
(4)使用液压压力传感器测量液压系统的压力；
(5)使用振动仪测量电梯运行时的振动情况；
(6)使用温度计测量电梯机房及机器人的温度。
4.测试结果：
(1)电梯运行平稳，无异常噪声或异常振动；
(2)电梯运行时间：上行x秒，下行x秒；
(3)电动机工作电压：xV，电流：xA；
(4)液压系统压力：xMPa；
(5)电梯运行振动情况符合标准要求，振动值为x；
(6)电梯机房温度：x℃，机器人温度：x℃。
5.测试结论：
根据以上测试结果，液压电梯在负载运行情况下的各项性能指标均符合相关标准要求，电梯运行平稳，无异常噪声或异常振动，满足用户正常使用的需求。
6.测试备注：
以上是液压电梯负载运行及主要性能检测的记录，本次测试结果表明液压电梯在负载运行情况下表现良好，符合相关标准要求，可以正常投入使用。
单位工程安全的功能检验资料核查及主要功能抽查记录
/
3
电梯运行记录
/
/
1
电梯
电梯安全装置检测报告
/
/
2
结论： 对本工程安全、功能资料进行检查，基本符合要求。对单位工程的主要功能进行抽样检查，其检查结果合格，满足使用功能，同意竣工验收。
施工单位项目经理： 总监理工程师：
（建设单位项目负责人）：
年 月 日年 月 日
单位（子单位）观感质量验收检查记录
统—4
验 收 记 录
验收结论
1
分部工程
共八分部，经查八分部
符合标准及设计要求 八 分部
经各专业分部工程验收，工程质量符合验收标准
2
安全、功能检验（检测）报告
地基与基础/份，符合要求/份
主体结构1份，符合要求1份
重要设备/份，符合要求/ 份
安全、功能检验报告符合有关规范要求
3
质量控制资料检查
共十九项，经审查符合要求十九项，
/
/
3
有防水要求房间蓄水试验记录
3
隐蔽记录齐全
4
建筑物垂直度、标高、全高测量记录
/
/
5
抽气（风）道检查记录
/
/
6
幕墙及外窗气密性、水密性、耐风压检测报告
1
试验记录齐全
7
建筑物沉降观测测量记录
/
/
8
节能、保温测量记录
/
/
1
给
排
水
与
采
暖
给水管道通水试验记录
2
试验记录齐全
2
暖气管道、散热器压力试验记录
1
试验记录齐全
项目经理：
企业技术负责人：
法定代表人：
工程安全和功能检测资料核查及主要功能抽查记录
施工单位
份数 核查意见
1 齐全有效 / 1 齐全有效 1 齐全有效 1 齐全有效 1 齐全有效 1 齐全有效 1 齐全有效 /
1 齐全有效 1 齐全有效 1 齐全有效 / 1 齐全有效
1 齐全有效 / 1 齐全有效 1 齐全有效
抽查结果 符合要求
核查(抽查) 人
符合要求 符合要求 符合要求 符合要求 符合要求 符合要求
符合要求 符合要求 符合要求
符合要求
符合要求
符合要求 符合要求
施工单位项目经理
年月
日
总监理工程师：
（建设单位项目负责人）
年月
日
工程安全和功能检测资料核查及主要功能抽查记录
工程名称
项 序号
目
1 2建
3
4
筑
5 与
6
7
结
9构 10
1给
2排
3水
4与
5采
6暖
1
2电
3
4气
5
1通
2风
3与
4空
5调
1电 2梯
1智
2
能 建
3筑
结论：
安全和功能检查项目
屋面淋水试验记录 地下室防水效果检查记录 有防水要求的地面蓄水试验记录 建筑物垂直度、标高、全高测量纪录 抽气（风）道检查记录 幕墙及外窗气密性、水密性耐风压检测报告 建筑物沉降观测测量记录 节能、保温测试记录 室内外环境检测报告
给水管道通水试验记录 暖气管道、散热器压力试验记录 卫生器具满水试验记录 消防管道÷燃气管道压试验记录 排水干管通球试验记录
照明全负荷试验记录 大型灯具牢固性试验记录 避雷接地电阻测试记录 线路、插座、开关接地检验记录
电梯定期检验原始记录
填写说明一、填写要求1、本记录适用于电力驱动的曳引式与强制式电梯（防爆电梯、消防员电梯、杂物电梯除外）的定期检验。
2、需要签字的表格中维修保养单位负责人、维修保养人员、检查人员必须由本人签字，不准代签。
3、应使用钢笔或签字笔填写，不得使用铅笔、圆珠笔，如遇记录错误确需更改时，应采用双杠划去原始数据，在旁边写上更改后数据，加盖或签上更改人的印章或姓名。
4、“自检结果”一栏中有数据要求的项目应填写实测数据；无数据要求的，可填划合格符号“√”或不合格符号“×”；若无此项目时，划“／”。
“结论”一栏中只能填写“合格”、“不合格”、“无此项”等单项结论。
必要时，相关项目应当另列表格或者附图，以便数据的记录和整理。
5、检验记录中的结论是对被检设备是否安全给出的结论，注明“合格”或“不合格”。
6、记录中不应遗留空白表格，无此项或不详情况应填写斜线“/”或“不详”。
7、按照GB7588-1995及以前标准生产的电梯，注明“★”号的项目允许不检验。
二、管理要求1、本记录须由使用单位电梯安全管理人员签字确认。
2、检验机构在维修保养单位自检合格的基础上实施定期检验。
三、检验现场条件1、机房或者机器设备间的空气温度保持在5-40℃之间；2、电源输入电压波动在额定电压值±7%的范围内；3、环境空气中没有腐蚀性和易燃性气体及导电尘埃；4、检验现场(主要指机房或者机器设备间、井道、轿顶、底坑)清洁，没有与电梯工作无关的物品和设备，基站、相关层站等检验现场放置表明正在进行检验的警示牌；四、检验依据1、《电梯监督检验和定期检验规则—曳引与强制驱动电梯》（TSG T7001-2009）五、声明1、本自检记录内容只涉及《电梯监督检验和定期检验规则—曳引与强制驱动电梯》（TSG T7001-2009）中电梯定期检验基本检验内容与要求，其它情况未考虑。
2、本自检记录仅作为一种推荐性范本。
3、本记录检验数据与结论，只对当时检验的设备状况负责。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
轿内照明、通风开关
功能正确、灵活可靠、标志清晰
4
轿内应急照明
自动充电，电源故障时自动接通，功率大于1W1h
5
应答层厅外开门
按电梯停在某层的召唤按钮，应开门
6
自动定向
按先入为主原则，自动确定运行方向
7
轿内指令记忆
有多选层指令时，电梯按顺序逐一停靠
8
呼梯记忆、顺向载停
记忆厅外全部召唤信号，按顺序停靠应答
司机直驶
司机状态，按直驶按钮后，厅外召唤不能载车
16
营救运行
电梯故障停在层间时，自动慢速就近平层
17
满载、超载装置
满载时载车功能取消；超载时不能运行
18
轿内报警装置
应采用警铃、对讲系统、外部电话
19
最小负荷控制（防捣乱）
使空载轿厢运行到最近层站后，消除登记信号
20
门机断电手动开门
在开锁区，断电后，手扒开门的力不大于300N
21
紧急电源停层装置
备用电源将电梯就近平层开门
22
集选并联及机群控制
按产品设计要求的程序试验
参加验收单位
安装单位
监理（建设）单位
班长
质检员
技术负责人／项目负责人
监理工程师：
（项目负责人）
年月日
电梯主要功能检查试验记录
检验（梯）表5.6.1－3共页第页
工程名称
施工单位
安装单位
项目负责人
监理（建设）
单位
监理工程师
（项目负责人）
产品合同号／安装合同号
电梯编号
日期
序号
检验项目
检验内容和规范要求
检验结果
1
基站启用、关闭开关
专用钥匙，运行、停止转换可靠
2
工作状态选择开关
操纵盘上司机、动、检修钥匙开关可靠
9
自动换向
全部顺向指令完成后，自动应答反向指令
10
轿内选层信号优先
完成最后指令在门关闭前轿内优先登记定向
11
自动关门待客
完成全部指令后，电梯自动关门，时间4～10s
12
提早关门
按关门按钮，门不经延时立即关门
13
按钮开门
在电梯未起动前，按开门按钮，门打开
14
自动返基站
电梯完成全部指令后，自动返基站
15
