水系统基础知识培训
给排水系统、绝缘电阻、接地电阻理论基础培训
• 雨水管必需做灌水试验的原因 • 雨水管道灌水试验项目常被人们忽视。因为多
数工业与民用建筑的雨水管是装在室外（外 墙），人们对雨水管是否渗漏并不关心。可是， 室内雨水管多设计在高层建筑和多跨度大面积 建筑物中，一般暗装在管道井或柱内，或沿墙 沿柱明装。如果出现雨水管渗漏，将会对建筑 物的装修、物资、设备等造成污染损坏，严重 的会损害结构甚至影响生产和生活，因此不能 与室外雨水管同等对待。雨水流经雨水管，在 正常情况下为重力流，在特大暴雨时可能出现 局部压力流，当雨水管出口端被杂物堵塞时， 会出现全管满灌水，雨水管出现渗漏的可能性 增加，因此，应当在交付使用前检查有无渗漏。
• GB50242-2002《建筑给水排水及采暖工 程施工质量验收规范》
• （5室内排水系统安装，5.2.5排水主立管 及水平干管管道均应做通球试验，通球 球径不小于排水管道管径似的2/3，通球 率必须达到100%）
污水排水系统图
首层污水排水系统图
雨水排水系统图
管井大、技术要求与结果判定
• ①隐蔽或埋地的排水管道
• 隐蔽或埋地的排水管道在隐蔽前必须做 灌水试验，其灌水高度应不低于底层卫 生器具的上边缘或底层地面高度。
• 满水15min水面下降后，再灌满观察5min， 液面不下降，检查管道及接口无渗漏为 合格。
• ②雨水管道
• 安装在室内的雨水管道安装后应做灌水 试验，灌水高度必须到每根立管上部的 雨水斗。灌水试验持续1h,不渗不漏为合 格。
接头处，因为该处内壁有接缝，影响堵水严密
性。对于铸铁排水管，要求清砂干净，内壁平
整，不允许有毛刺，否则会影响堵水密封性， 甚至刺破堵水气囊。
• （4）在楼面的灌水口（也可以在检查口） 灌水至楼面高度，然后对灌水管道及管 件接口逐一检查，如发现有漏点，做出 记号，排水后进行修复处理；如为橡胶 圈柔性接口，可在渗漏接口带水紧螺栓 修复。如灌水管道检查无一渗漏点，则 水位可稳住，灌水时间延续15分钟，保 持5分钟灌水液面不下降为合格。
最全给排水基础知识及识图[详细]
![最全给排水基础知识及识图[详细]](https://img.taocdn.com/s3/m/3885a68210661ed9ac51f365.png)
标高
注意点：
1、室内标高一般标注的是相对标高，即相对正负零的 标高；
2、标高一般情况下是以“m”为计量单位的，写小数点 后面第三位；
3、标高按标注位置分为：顶标高、中心标高、底标高；
4、图纸没有特别说明，一般情况下：给水管标注的是 管道中心标高，排水管标注的是管道底标高。
管道管径标注
管径应以mm为单位。水煤气输送钢管（镀锌或非 镀锌）、铸铁管等管材，管径宜以公称直径DN表示 （如DN15、DN50）；无缝钢管、螺旋、铜管、不锈钢 管等管材，管径宜以外径D×壁厚表示（如D108×4、 D159×4.5等）；钢筋混凝土（或混凝土）管、陶土管、 耐酸陶瓷管、缸瓦管等管材，管径宜以内径d表示（如 d230、d380等）；塑料管材，管径宜按产品标准的方法 表示。当设计均用公称直径DN表示管径时，应用公称 直径DN与相应产品规格对照表。
水 箱
用外网压力，供水
安全，但投资较大，
维护复杂。
适用场所：供水压
力只能满足建筑下 层供水要求时采用
室外给水管网水压线 水池
水表
泄水管
管道敷设方式
1、给水管道有两种敷设方式：明 装和暗装；
2、室内排水管道一般为明装，美 观要求较高的场所可暗装。
管道的连接方式
1、螺纹连接（丝接）——主要适用于钢管、塑料管； 2、焊接连接——主要适用于钢管； 3、法兰连接——主要适用于钢管、铸铁管； 4、胶水粘接——主要适用于塑料管； 5、热熔连接——主要适用于PPR管、PE管； 6、电熔连接——主要适用于PE管； 7、承插连接——主要适用有铸铁管； 8、卡箍连接——主要适用于钢管（一般用于消防系统）； 9、压接连接——主要用于薄壁不锈钢管。
管道管径的标注
制药用水系统基础知识
3 活性炭过滤 规定余氯检测的方法以及周期，通过氧化还原值(<500mv)来实 器吸附活性 时监测活性炭的吸附活性。 若值达到临界点，则对活性炭过滤器进行巴氏消毒或更换活性炭
4 树脂柱去除重 规定余氯硬度检测的方法以及周期，通过检查软化效果来试试监 金属离子能力 测树脂活性。 若树脂活性低，则对树脂进行再生或中毒处理；更换树脂。
措施的地方,例如将脱气器安在一级与二级反渗透之间
2 反渗透膜表 ①设计自动冲洗功能，加以去除 面的污堵 ②配置清洗装置，采用化学清洁剂，针对不同的材质的膜及污染进 行清洗
制药用水质量控制——循环系统
中国GMP 对制药用水系统的要求 《药品生产质量管理规范》2010 修订版： GMP 第九十七条 水处理设备及其输送系统的设计、安装、运行 和维护应确保制药用水达到设定的质量标准。水处理设备的运行 不得超出其设计能力。 GMP 第九十八条 纯化水、注射用水储罐和输送管道所用材料应 无毒、耐腐蚀；储罐的通气口应安装不脱落纤维的疏水性除菌滤 器；管道的设计和安装应避免死角、盲管。
饮
用 沙滤 水
确认蒸汽、纯蒸汽有无可能交叉污染？
纯化水
炭滤
反渗透 装置
电法去离 子装置
贮罐
多效蒸馏水机
微生物、 热原…..
浊度
余氯
电导
电导
微生物， TOC
回水
呼吸过滤器的完整性测试
蒸馏水贮罐
换热器
泥沙、粘土 藻类及原生物质 细菌 其它不溶物 溶胶（如硅胶） 高分子化合物（如腐殖酸胶体等） 碳酸氢盐 碳酸盐 硫酸盐 氯化物 碳酸氢钠 碳酸盐 硫酸盐 氯化物 氟化物 铁盐及锰盐 氧 二氧化碳 硫化物 有机物分解气体
对水质产生的影响
使水浑浊，产生沉积 使水有色度、有臭味、浑浊并产生淤泥 致病、产生淤泥、产生腐蚀 产生沉积 致使结垢 使水浑浊、产生吸附和沉积 产生碱度、硬度 产生碱度、硬度 产生硬度 产生硬度、腐蚀、气体 产生碱度 产生碱度 产生含盐量 产生盐类、气味 过量致病 产生气味、硬度和腐蚀金属 产生腐蚀 产生腐蚀和酸度 产生腐蚀、臭味和酸度 污染水体
供水服务标准化基础培训及技能提升培训体系
供水服务标准化基础培训及技能提升培训体系
供水服务标准化基础培训及技能提升培训体系是为了提高供水服务人员的素质和能力，确保供水服务的质量和安全性而建立的一套培训体系。
一般来说，这个培训体系涵盖以下几个方面：
1. 供水基础知识培训：包括供水系统原理、供水工艺、水质要求等基础知识，使供水服务人员对供水系统有全面的了解。
2. 供水设备操作培训：培训人员需要掌握供水设备的操作和维护方法，包括水泵、阀门、水箱等设备的使用和维修。
3. 供水安全管理培训：培训人员需要了解供水安全管理的要求和方法，包括供水水质监测、水质危害防控等内容，确保供水的安全性。
4. 供水服务技巧培训：培训人员需要学习供水服务的技巧，包括与用户的沟通技巧、应对用户投诉的方法等，提高服务质量。
5. 供水法律法规培训：培训人员需要了解相关供水法律法规，包括居民用水管理办法、水资源管理法等，确保供水服务的合法性。
此外，培训机构还可根据具体情况进行其他专业性培训，如供水设备维修培训、水质检测培训等，以提升供水服务人员的整体素质和能力。
值得注意的是，在培训过程中要注重培养供水服务人员的责任感和服务意识，强调服务的规范性和高效性，提升用户对供水服务的信任和满意度。
给排水基础知识第十二章建筑中水系统
第十二章建筑中水系统在建筑中，水系统是一个至关重要的组成部分。
它负责供应水源并排出废水，确保建筑物内外的水流畅通，同时还确保水的质量符合卫生标准。
本章将介绍建筑中水系统的基础知识，包括供水系统和排水系统。
1. 供水系统供水系统负责将自然水源引入建筑物内部，并通过管道网络分发给各个用水设备。
以下是供水系统的主要组成部分：1.1 自来水入口自来水入口是将自来水引入建筑物的第一步。
它通常连接到城市或地方供水的主要管道。
自来水入口需要具备过滤、水质检测和调节水压等功能。
1.2 水箱水箱负责储存供水系统中的水源，以应对高峰用水时的需求。
水箱通常位于建筑物的高处，通过水泵将水源供给楼层。
1.3 水泵水泵扮演着提供水源的角色。
它负责将水从水箱中抽取，并提供足够的压力将水输送给各个楼层和用水设备。
1.4 分配管道网络分配管道网络是供水系统中的主要组成部分。
根据不同楼层的需求，水将通过管道网络流入各个用水设备，如洗手间、厨房和浴室等。
1.5 阀门和控制装置阀门和控制装置用于控制供水系统的水流。
它们可以用于调节水压、控制水的流向，并在需要维护或紧急情况下切断供水。
2. 排水系统排水系统是将废水从建筑物中排出的关键组成部分。
以下是排水系统的主要组成部分：2.1 排水管道排水管道是将废水从建筑物中引流到下水道或污水处理厂的管道系统。
它通常由PVC、铸铁或混凝土管道组成。
2.2 排水口排水口位于建筑物内各个用水设备的下方，用于收集污水并将其引入排水管道。
排水口通常安装在地面、墙壁或地板上，并具备防止异味和反流的功能。
2.3 排水梯排水梯是一种将废水从低洼区域引入高洼区域的设备。
它可以防止污水倒流，并确保废水能够顺利排出建筑物。
2.4 沉淀池沉淀池用于分离废水中的固体和液体物质，并将固体物质储存起来。
它通常位于排水管道的尾部，以减少废水对下水道或污水处理厂的污染。
2.5 污水处理厂对于大型建筑物或社区，污水处理厂是必不可少的。

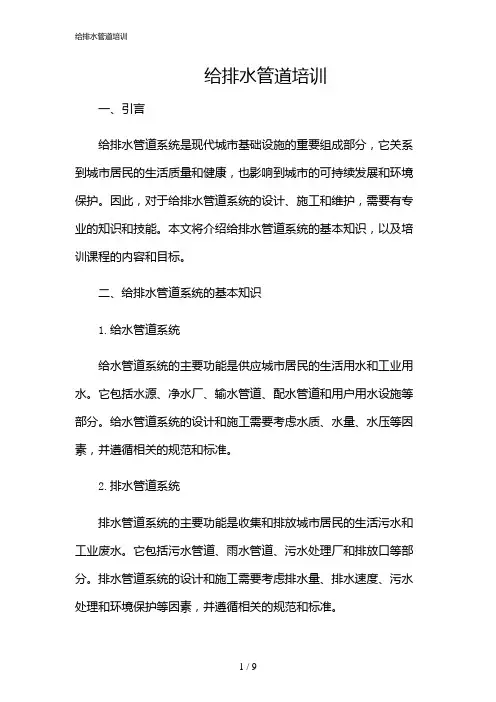

2024年给排水管道培训
给排水管道培训一、引言给排水管道系统是现代城市基础设施的重要组成部分，它关系到城市居民的生活质量和健康，也影响到城市的可持续发展和环境保护。
因此，对于给排水管道系统的设计、施工和维护，需要有专业的知识和技能。
本文将介绍给排水管道系统的基本知识，以及培训课程的内容和目标。
二、给排水管道系统的基本知识1.给水管道系统给水管道系统的主要功能是供应城市居民的生活用水和工业用水。
它包括水源、净水厂、输水管道、配水管道和用户用水设施等部分。
给水管道系统的设计和施工需要考虑水质、水量、水压等因素，并遵循相关的规范和标准。
2.排水管道系统排水管道系统的主要功能是收集和排放城市居民的生活污水和工业废水。
它包括污水管道、雨水管道、污水处理厂和排放口等部分。
排水管道系统的设计和施工需要考虑排水量、排水速度、污水处理和环境保护等因素，并遵循相关的规范和标准。
三、给排水管道培训课程的内容和目标1.培训内容(1)给排水管道系统的基本原理和组成。
(2)给排水管道系统的设计和施工技术。
(3)给排水管道系统的运行和维护管理。
(4)给排水管道系统的常见问题和解决方案。
(5)给排水管道系统的相关规范和标准。
2.培训目标(1)了解给排水管道系统的基本原理和组成，能够进行简单的系统分析和设计。
(2)掌握给排水管道系统的设计和施工技术，能够根据实际情况进行合理的管道布置和施工方案制定。
(3)熟悉给排水管道系统的运行和维护管理，能够进行日常的运行监控和维护保养。
(4)能够识别和解决给排水管道系统的常见问题，保证系统的正常运行和延长使用寿命。
(5)了解给排水管道系统的相关规范和标准，能够进行合规的设计和施工。
四、结论给排水管道系统是现代城市基础设施的重要组成部分，对于城市居民的生活质量和健康，以及城市的可持续发展和环境保护都具有重要意义。
给排水管道培训课程旨在使学员掌握给排水管道系统的基本知识和技能，为城市给排水管道系统的建设和管理提供人才支持。
给排水基础知识汇总
给排水基础知识汇总给排水基础知识汇总给排水系统是任何建筑或住宅不可或缺的重要组成部分，为我们的生活提供着清洁的饮用水并处理废水。
本文将详细介绍给排水系统的基础知识，包括给水管道设计、污水处理、水表检定以及供水安全等方面。
一、给水管道设计给水管道系统负责将清洁的水从水源输送到各个用水点。
在设计给水管道时，应遵循一定的原则和标准。
首先，要考虑到管道的管径，管径大小将直接影响水的流量和压力。
过小的管径会导致水流速过慢，过大则会造成不必要的浪费。
其次，管道的布局和安装应合理，以尽量减少水垢和细菌的滋生。
此外，管道的材料选择也至关重要，需考虑到耐压、耐腐蚀等因素。
二、污水处理污水处理是环境保护的重要一环，关系到人类生存与健康。
在污水处理过程中，首先要对废水进行物理处理，去除悬浮物和沉淀物。
然后，通过生物处理法，利用微生物降解有机物质。
最后，再进行化学处理，如加入混凝剂等，以进一步去除有毒有害物质。
在处理过程中，应根据不同的废水特点和处理要求，选择合适的处理工艺和设备。
三、水表检定水表是测量用水量必不可少的工具。
为确保水表的准确性和可靠性，需要定期进行检定。
水表检定的流程包括外观检查、功能测试、误差测定等步骤。
检定过程中，需使用标准计量器具，按照规定的检定方法，对水表的各项功能进行检测。
水表检定的周期一般为半年至一年，具体根据使用环境和实际需求而定。
四、供水安全供水安全是给排水系统中的重中之重。
为确保供水安全，需要采取一系列措施。
首先，要对水源进行保护，防止污染。
其次，应对水质进行定期检测，确保水质符合标准。
此外，还需加强供水管网的维护，防止漏水和其他安全隐患。
另外，应对突发情况，如管道破裂、漏水等，制定应急预案，以迅速有效地解决问题。
提高供水安全意识，教育公众合理用水，也是保障供水安全的重要一环。
五、总结给排水基础知识是构建和维护高效、安全给排水系统的重要依据。
本文从给水管道设计、污水处理、水表检定和供水安全四个方面详细介绍了给排水基础知识。
最全给排水基础知识及识图课件
适用场所：水量、水 压在一天内均能满足用 水要求的用水场 所。
水平干管 泄水管
最全给排水基础知识及识图
7
2、设水箱的给水方式
特点：供水可靠，系统 简单，投资省，可充分 利用外网水压。缺点是 增加了建筑物的荷载， 容易产生二次污染。 适用场所：供水水压、 水量周期性不足时采用
水 箱
泄水管
最全给排水基础知识及识图
给排水工程 基础知识及识图方法
最全给排水基础知识及识图
1
一、基础知识 二、识图方法
内容
最全给排水基础知识及识图
2
一、基础知识
1、室内给排水系统的组成 2、室内给水系统的给水方式 3、管道的敷设方式 4、管道的连接方式 5、常用材料
最全给排水基础知识及识图
3
室内给排水系统的组成
生活给水系统 室内给水系统 生产给水系统
最全给排水基础知识及识图
17
螺纹连接
最全给排水基础知识及识图
18
焊接连接
最全给排水基础知识及识图
19
法兰连接
最全给排水基础知识及识图
20
胶水粘接
最全给排水基础知识及识图
21
热熔连接
最全给排水基础知识及识图
22
电熔连接
最全给排水基础知识及识图
23
承插连接
最全给排水基础知识及识图
24
卡箍连接
8
3、设有贮水池、水 箱和水泵的给 水方式
特点：水泵能及时 向水箱供水，可缩 小水箱的容积。供 水可靠，投资较大， 安装和维修都比较 复杂。
适用场所：室外给 水管网水压低于或 经常不能满足建筑 内部给水管网所需 水压，且室内用水 不均匀时采用。
水箱
