冷干机的工作原理
冷干机的工作原理及操作规程
工作原理
由空压机出来的压缩空气，首先在换热器中与干燥过的低温压缩空气进行热交换，降低温度，然后进入蒸发器被进一步降温至2℃左右，在此露点，压缩空气中的大部分水已成液态被排出，将含水量极少的压缩空气进入吸附塔内，进一步干燥除水，最后低温的干燥压缩空气进入换热器，冷却高温湿空气，同时本身温度也升高，可防止压缩空气输送管路外壁结露，经升温后的压缩空气中取一小部分用作吸附剂的再生，提高再生效率，降低能耗。
利用冷媒与压缩空气进行热交换，把压缩空气温度降到2～10℃范围的露点温度，使压缩空气中含水量趋于超饱和的状态，从而除去压缩空气中的水分（水蒸气成分）。
当压缩空气的压力高、温度低、环境温度低、且处理空气量小时，则可得到低压力露点。
大气压露点只能达到－17℃。
冷干机的各主要部件的作用：
1、制冷压缩机
制冷压缩机是制冷系统的心脏，目前大多数压缩机采用全密封往复式压缩机。
把制冷剂从低压提升为高压，并使制冷剂不断循环流动，从而使系统不断将内部热量排放到高于系统温度的环境中。
2、冷凝器
冷凝器的作用是将冷媒压缩机排出的高压、过热冷媒蒸气冷却成为液态制冷剂，其热量被冷却水带走。
使制冷过程得以连续不断进行。
3、蒸发器
蒸发器是冷干机的主要换热部件，压缩空气在蒸发器中被强制冷却，其中大部分水蒸气冷却而凝结成液态水排出机外，从而使压缩空气得到干燥。
低压冷媒液体，在蒸发器里发生相变变成为低压冷媒蒸汽，在相变过程中吸收周围热量，从而使压缩空气降温。
4、热力膨胀阀（毛细管）
热力膨胀阀（毛细管）是制冷系统的节流机构。
在冷干机中，蒸发器制冷剂的供给及其调节者是通过节流机构来实现的。
节流机构使制冷从高温高压液体进入蒸发器。
5、换热器
绝大多数冷干机具有换热器，换热器是一种空气与空气进行热交换的换热器，一般为列管式换热器（也称管壳式换热器）。
换热器在冷干机里的主要作用是“回收”被蒸发器冷却后压缩空气所携带的冷量，并用这部分冷量来冷却携带大量水蒸气的较高温度的压缩空气（即从空压机排出，经过空压机自带的后部冷却器冷却、再经过气水分离的温度一般在40℃以上的饱和压缩空气），从而减轻了冷干机制冷系统的热负荷，达到节约能源的目的。
另一方面，低温压缩空气在换热器里温度得到回升，使输送压缩空气的管道外壁不致因温度低于环境温度而出现的“结露”现象。
此外，压缩空气温度升高后，降低了干燥后压缩空气的相对湿度（一般小于20％），对防止金属的锈蚀有利。
有些用户（如与空分设备配套）需要含水量低而且温度也低的压缩空气，这时冷干机就不再设置换热器了。
由于不设置换热器，冷空气的冷量得不到回收利用，蒸发器热负荷会增加很多。
在这种情况下，不仅需要加大制冷压缩机的功率来进行能量补偿，而且整个制冷系统的其它部件（蒸发器、冷凝器及节流元器件）都需要相应增大。
从能量回收角度讲，我们总希望冷干机排气温度越高越好（排气温度高，说明能量回收多），最好进出口没有温差。
但实际上是达不到这一点的，在空气进口温度为45℃以下时，冷干机进、出气温相差15℃以上的情况并不鲜见。
压缩空气流程：
压缩空气→机械过滤器→换热器（放出热量）→蒸发器→气液分离器→换热器（吸收热量）→出口机械过滤器→储气罐
制冷剂流程：
→热气旁通阀→
↑↓
压缩机高压出口(下部) →气化器→蒸发器→干燥过滤器→冷凝器→液分离器→压缩机低压入口（上部）
维护及检查：
一、维持冷干机露点温度在零度以上。
要降低压缩空气温度，势必制冷剂的蒸发温度也降得很低。
冷干机在冷却压缩空气时，蒸发器内胆的翅片表面有一层膜状冷凝水存在，如果由于蒸发温度的降低使翅片表面温度在零度以下，其表面冷凝水就可能结冰，这时：
A、由于蒸发器内胆翅片表面附着一层导热系数小得多的冰，大大降低了换热效率，压缩空气不能充分冷却，同时由于吸收不到足够的热量，制冷剂蒸发温度有进一步降低的可能，如此循环的结果，必将给制冷系统带来许多不良后果（譬如产生“液压缩”）；
B、由于蒸发器内胆翅片的间距不大，一旦翅片上结冰后会减少压缩空气的流通面积，严重时甚至会使气路堵塞，即“冰堵”；总上所述，冷干机的压缩露点温度应在0℃以上，为了防止露点温度过低，冷干机里设置了能量旁路保护（由旁通阀或氟路电磁阀来实现）。
当露点温度低于0℃时，旁路阀（或氟路电磁阀）自动打开（开度增大），将未经冷凝高温高压制冷剂蒸汽直接注人蒸发器的入口（或压缩机入口的气液分离罐），使露点温度提升到0℃以上。
C、从系统能耗来讲，蒸发温度过低导致压缩机制冷系数大幅下降，能耗增加。
检查：
1、压缩空气进出口压差不超过0.035Mpa；
2、蒸发压力表0.4Mpa-0.5Mpa；
3、高压压力表1.2Mpa-1.6Mpa
4、经常观察排水、排污系统
操作规程
1 开机前检查
1.1管网系统所有阀门均处于正常待工作状态；
1.2冷却水阀门打开，水压应在0.15—0.4Mpa之间，水温在31Ċ以下；
1.3仪表盘上冷媒高压表、冷媒低压表有指示，且基本相等；
1.4检查电源电压，不得超过额定值10%。
2 开机程序
2.1按下启动按钮，交流接触器延迟3分钟后启动，冷媒压缩机开始运转；
2.2观察仪表板，冷媒高压表应缓慢上升至1.4Mpa左右，冷媒低压表应缓慢下降至0.4Mpa左右；此时机器已进入正常工作状态。
2.3在干燥机运转3—5分钟后，先缓慢打开入口空气阀门，再按照加负载速率打开出口空气阀门，直至满负荷。
2.4检查入、出口空气压力表是否正常（两表读数差0.03Mpa应属正常）。
2.5检查自动排水器排水是否正常；
2.6定时检查干燥机工况，记录空气入、出口压力，冷煤高、低压力等。
3 关机程序；
3.1关出口空气阀门；
3.2关入口空气阀门；
3.3按下停止按钮即可。
4 注意事项
4.1避免在无负载下长时间运转。
4.2请勿连续启动冷媒压缩机，每小时启停次数不得大于6次。
4.3为了保证供气质量，务必遵守开机、停机顺序。
4.3.1开机：让干燥机运转3—5分钟后再开空压机或进气口阀门。
4.3.2关机：先关空压机或出气口阀门再关干燥机。
4.4管网中有跨接于干燥机进、出气口的旁路阀，在运行时一定要将旁路阀关紧，避免未经处理的空气进入下游用气管网。
4.5空气压力不得超过0.95Mpa。
4.6入口空气温度不超过45度。
4.7冷却水温度不超过31度。
4.8在环境温度低于2Ċ时请不要开机。
4.9电控柜内时间继电器设定不得少于3分钟。
4.10一般操作只要控制“启动”、“停止”按钮即可
4.11风冷型冷干机冷却风扇受压力开关控制，冷干机在环境温度较低工作时，风扇不转属正常现象。
随着冷媒高压增加风扇会自动启动。
冷干机运行原理
冷干机运行原理冷干机是一种常见的干燥设备，其运行原理主要是利用低温和压力差来使物质中的水分蒸发，从而实现湿物质的干燥。
下面将详细介绍冷干机的运行原理。
一、冷干机的基本原理冷干机是通过降低湿物质的温度和压力来实现干燥的。
其基本原理是利用物质的相变特性，即当湿物质中的水分受到一定的温度和压力的影响时，会从液态转变为气态，从而实现干燥的效果。
二、冷干机的工作过程冷干机的工作过程可以分为四个阶段：压缩、冷却、膨胀和再加热。
1. 压缩阶段：在这个阶段，湿物质首先被加入到干燥室中，然后通过压缩机将室内的压力提高，使湿物质中的水分转变为高温高压的蒸汽。
2. 冷却阶段：在压缩阶段后，高温高压的蒸汽进入冷凝器，通过冷却器的冷却作用，使蒸汽中的水分冷凝成液态，从而实现水分的分离。
3. 膨胀阶段：在冷却阶段后，液态水通过膨胀阀进入膨胀室，由于膨胀室内的压力较低，液态水会发生蒸发，从而带走膨胀室内的热量。
4. 再加热阶段：在膨胀阶段后，由于膨胀室内的热量减少，所以需要再次加热。
再加热器中的热介质将被加热，然后通过热交换器将热量传递给湿物质，使其蒸发。
三、冷干机的优点和应用领域1. 低温干燥：冷干机采用低温干燥技术，可以在较低的温度下实现湿物质的干燥，避免了物质的热损失和品质的降低。
2. 无污染：冷干机的工作过程中不需要任何添加剂，不会产生任何污染物，对环境友好。
3. 干燥效率高：冷干机的干燥效率高，可以在较短的时间内将湿物质中的水分蒸发干净。
4. 应用广泛：冷干机可以广泛应用于食品、医药、化工等行业，用于干燥各种湿物质，如蔬菜、水果、药材等。
四、冷干机的注意事项1. 控制温度和压力：在使用冷干机时，需要合理控制温度和压力，避免温度过高或压力过大对物质造成损坏。
2. 维护保养：定期对冷干机进行维护保养，保证其正常运行和延长使用寿命。
3. 安全操作：在使用冷干机时，需要注意安全操作，避免发生事故。
冷干机是一种利用低温和压力差来实现湿物质干燥的设备。
冷干机的工作原理
冷干机的工作原理冷干机是一种常用的工业设备，主要用于将湿润的物料通过冷凝技术将水分蒸发，实现干燥的目的。
它广泛应用于食品、化工、制药等行业，对于保持物料的品质和延长其保质期起着重要作用。
下面将详细介绍冷干机的工作原理。
1. 冷干机的结构冷干机通常由冷凝器、蒸发器、压缩机、膨胀阀、加热器、风机和控制系统等组成。
其中，冷凝器和蒸发器是冷干机的核心组件。
2. 工作原理冷干机的工作原理基于冷凝和蒸发的物理过程。
具体步骤如下：步骤1：湿润物料进入蒸发器湿润的物料首先通过物料进料口进入蒸发器，蒸发器内部通常有螺旋状的加热器，通过加热器对物料进行加热，使其达到蒸发的温度。
步骤2：水分蒸发加热后的物料在蒸发器内部形成薄膜，水分开始蒸发。
同时，蒸发器内的风机将空气吹入蒸发器，加速水分的蒸发过程。
步骤3：湿空气进入冷凝器蒸发器中的湿空气通过风机的作用进入冷凝器。
冷凝器内部有制冷剂，通过压缩机的压缩和膨胀阀的调节，使制冷剂温度降低，形成低温环境。
步骤4：水分冷凝湿空气在冷凝器中与低温的制冷剂接触，水分开始冷凝成液体水。
冷凝后的水通过排水口排出，物料中的水分得到有效蒸发。
步骤5：干燥物料出料经过冷凝器处理后的干燥空气再次进入蒸发器，循环进行蒸发和冷凝过程。
最终，干燥的物料通过出料口离开冷干机。
3. 工作原理的优势冷干机采用冷凝技术进行干燥，相比传统的热风干燥方式具有以下优势：（1）低温干燥：冷干机采用低温蒸发，避免了物料的过热和热敏性物质的分解，能够更好地保持物料的品质和营养成份。
（2）节能环保：冷干机通过循环利用干燥空气，减少了能源的消耗。
同时，冷凝器中的水分通过排水口排出，减少了对环境的污染。
（3）操作简单：冷干机的自动控制系统能够实现对温度、湿度和时间等参数的精确控制，操作简单方便。
（4）适合范围广：冷干机适合于多种物料的干燥，包括粉末、颗粒、片状、胶体等不同形态的物料。
4. 工作原理的应用冷干机广泛应用于食品、化工、制药等行业的干燥过程中。

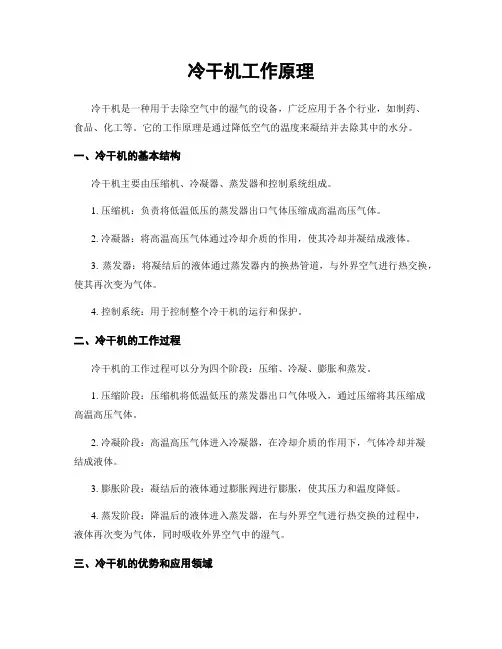

冷干机工作原理
冷干机工作原理冷干机是一种用于去除空气中的湿气的设备，广泛应用于各个行业，如制药、食品、化工等。
它的工作原理是通过降低空气的温度来凝结并去除其中的水分。
一、冷干机的基本结构冷干机主要由压缩机、冷凝器、蒸发器和控制系统组成。
1. 压缩机：负责将低温低压的蒸发器出口气体压缩成高温高压气体。
2. 冷凝器：将高温高压气体通过冷却介质的作用，使其冷却并凝结成液体。
3. 蒸发器：将凝结后的液体通过蒸发器内的换热管道，与外界空气进行热交换，使其再次变为气体。
4. 控制系统：用于控制整个冷干机的运行和保护。
二、冷干机的工作过程冷干机的工作过程可以分为四个阶段：压缩、冷凝、膨胀和蒸发。
1. 压缩阶段：压缩机将低温低压的蒸发器出口气体吸入，通过压缩将其压缩成高温高压气体。
2. 冷凝阶段：高温高压气体进入冷凝器，在冷却介质的作用下，气体冷却并凝结成液体。
3. 膨胀阶段：凝结后的液体通过膨胀阀进行膨胀，使其压力和温度降低。
4. 蒸发阶段：降温后的液体进入蒸发器，在与外界空气进行热交换的过程中，液体再次变为气体，同时吸收外界空气中的湿气。
三、冷干机的优势和应用领域1. 优势：- 高效去湿：冷干机能够在较低的温度下去除空气中的湿气，保证产品的质量和稳定性。
- 节能环保：冷干机采用闭路循环工作方式，能够节约能源并减少对环境的污染。
- 自动控制：冷干机配备先进的控制系统，能够自动监测和调节工作状态，提高生产效率。
2. 应用领域：- 制药行业：冷干机广泛应用于制药行业的药品干燥过程，保证药品的质量和稳定性。
- 食品行业：冷干机可用于食品的干燥、保鲜和防霉处理，延长食品的保质期。
- 化工行业：冷干机可用于化工产品的干燥和去湿处理，提高产品的质量和稳定性。
四、冷干机的维护和保养1. 定期清洁：定期清洁冷干机的冷凝器和蒸发器，以保证其散热效果和工作效率。
2. 检查压力：定期检查冷干机的压力表和压力开关，确保其正常工作范围内。
3. 润滑保养：定期给冷干机的压缩机和膨胀阀加注润滑油，以保证其正常运转。
冷干机的工作原理
冷干机的工作原理冷干机是一种常用的工业设备，用于去除物体表面的水分。
它采用冷凝原理，通过降低物体表面的温度，使水蒸气在物体表面凝结成液态水，然后通过排水系统将水分排出。
工作原理如下：1. 压缩机：冷干机的核心部件是压缩机。
压缩机通过工作介质（通常是制冷剂）的循环流动，将低温低压的气体吸入，经过压缩后，产生高温高压的气体。
2. 冷凝器：高温高压的气体进入冷凝器，通过冷却介质（通常是冷却水或空气）的冷却作用，使气体温度降低，从而使气体冷凝成液体。
冷凝器通常由一系列金属管组成，这些管通过散热片或冷却水进行散热。
3. 膨胀阀：冷凝后的液体通过膨胀阀进入蒸发器。
膨胀阀起到控制液体流量和降低液体压力的作用，使液体在进入蒸发器之前蒸发器蒸发。
4. 蒸发器：蒸发器是冷干机的主要工作部件。
在蒸发器中，液体制冷剂通过蒸发释放热量，从而使物体表面的温度降低。
蒸发器通常由一系列金属管组成，这些管通过散热片或冷却水进行散热。
5. 排水系统：当物体表面的水分被冷凝成液态水后，通过排水系统将水分排出。
排水系统通常由管道和排水泵组成，可以将水分排出到外部容器或排水管道中。
冷干机的工作原理可以通过以下步骤简单概括：1. 压缩机将低温低压的气体压缩成高温高压的气体。
2. 高温高压的气体通过冷凝器冷却，变成液态水。
3. 液态水通过膨胀阀进入蒸发器。
4. 在蒸发器中，液态水蒸发释放热量，使物体表面温度降低。
5. 冷凝后的水分通过排水系统排出。
需要注意的是，冷干机的工作原理可以根据具体的设备和应用场景有所不同，但核心原理基本相同。
此外，冷干机的工作效率和性能也受到多种因素的影响，如压缩机的效率、冷凝器和蒸发器的散热效果等。
因此，在选择和使用冷干机时，需要根据具体需求和条件进行合理的选择和调整。
总结起来，冷干机利用冷凝原理去除物体表面的水分。
通过压缩机、冷凝器、膨胀阀、蒸发器和排水系统等部件的协同作用，将水蒸气冷凝成液态水，并通过排水系统排出。
冷干机工作原理
冷干机工作原理冷干机是一种用于去除湿气和水分的设备，广泛应用于工业生产和实验室环境中。
它的工作原理基于冷凝和蒸发的原理，通过降低空气温度来实现湿气的凝结和去除。
1. 冷凝过程：冷干机内部有一个冷凝器，通过压缩机将制冷剂压缩成高压气体，然后进入冷凝器。
在冷凝器中，高温高压的制冷剂与环境空气接触，散发热量并冷却下来。
冷却后的制冷剂变成液体，此时它的温度比空气低，可以吸收空气中的湿气。
2. 蒸发过程：冷凝后的制冷剂通过膨胀阀进入蒸发器，蒸发器内部有一个蒸发器盘管。
制冷剂在蒸发器盘管中膨胀，变成低温低压的气体。
由于蒸发器盘管的温度低于空气的露点温度，空气中的湿气开始凝结并附着在蒸发器盘管上。
同时，蒸发器内的风扇将空气吹过蒸发器盘管，加速湿气的蒸发。
3. 去湿过程：经过蒸发器处理后的空气中的湿气已经凝结并转化为水滴，此时的空气变得干燥。
冷干机通过排水管将凝结的水滴排出，同时再次循环制冷剂进行下一轮的冷凝和蒸发过程。
这样循环往复，不断去除空气中的湿气，使空气变得更加干燥。
4. 控制系统：冷干机通常配备有一个控制系统，用于监测和调节设备的运行状态。
控制系统可以监测冷凝器和蒸发器的温度和压力，确保设备正常运行。
同时，控制系统还可以根据设定的湿度要求，自动调节冷干机的工作参数，以达到理想的湿度控制效果。
总结：冷干机通过冷凝和蒸发的工作原理，有效去除空气中的湿气和水分，使空气变得干燥。
它在工业生产和实验室环境中的应用广泛，可以提高产品质量和实验的准确性。
通过控制系统的监测和调节，冷干机能够稳定运行并满足不同湿度要求。
冷冻式干燥机工作原理
冷冻式干燥机工作原理
冷冻式干燥机是一种常用的工业设备，用于将湿润的物质冷冻处理以去除其中的水分，从而实现干燥的目的。
该设备的工作原理主要包括以下几个步骤：
1. 制冷系统：冷冻式干燥机通过制冷系统产生低温环境。
制冷系统由压缩机、冷凝器、蒸发器和节流装置等组成。
其中，压缩机负责将低温低压的制冷剂进行加压，使其变为高温高压气体。
然后，这些高温高压气体通过冷凝器散热，使其冷却并变为高温高压液体。
接下来，液体制冷剂通过节流装置，压力迅速下降，并变为低温低压液体。
最后，这些低温低压液体进入蒸发器，吸收空气传热的热量，从而使其再次变为低温低压蒸汽。
2. 冷冻过程：湿润的物质通过干燥室中的各种传热方式，如传导、对流和辐射等，将其中的水分传递给制冷系统中的蒸发器。
在低温低压的条件下，蒸发器中的制冷剂通过吸热蒸发的过程，将湿气冷凝成水，并排出设备外部。
3. 除霜过程：随着时间的推移，蒸发器表面上会逐渐形成一层冰。
这将阻碍湿气向蒸发器表面的扩散，从而影响干燥效果。
为解决这个问题，冷冻式干燥机会周期性地进行除霜处理。
具体来说，当蒸发器上的冰层达到一定厚度时，制冷系统会暂停制冷，使蒸发器温度升高，从而使冰层融化为水。
融化的水将通过排水管道从设备中排出，然后制冷系统继续工作。
通过以上的工作原理，冷冻式干燥机能够将湿润物质中的水分
冷凝并去除，使得物质得以干燥。
这种设备广泛应用于化工、食品、药品等行业中，确保产品质量和提高生产效率。
冷干机工作原理
冷干机工作原理
冷干机是一种常见的工业设备，用于去除空气中的湿气，将湿润的物体干燥。
它的工作原理主要包括压缩、冷凝和蒸发三个过程。
首先，冷干机通过压缩机将空气压缩到较高的压力。
压缩机会产生热量，将压
缩空气加热，使其温度升高。
接下来，高温高压的压缩空气进入冷凝器。
冷凝器是一个热交换器，内部有许
多细小的管道。
在冷凝器中，压缩空气与冷却介质（通常是冷却水或者冷却液）进行热交换。
冷却介质的温度低于压缩空气的温度，因此压缩空气会散发热量，温度逐渐降低。
在这个过程中，压缩空气中的水蒸汽开始凝结成液体水，从而实现了湿气的去除。
最后，经过冷凝的压缩空气进入蒸发器。
蒸发器是另一个热交换器，内部同样
有许多细小的管道。
在蒸发器中，冷凝后的压缩空气与干燥的空气进行热交换。
干燥的空气吸收了蒸发器中的热量，从而使压缩空气的温度进一步降低。
在这个过程中，压缩空气中的液体水蒸发成水蒸汽，从而进一步去除湿气。
通过以上的压缩、冷凝和蒸发过程，冷干机能够将湿润的物体中的湿气去除，
使其变得干燥。
冷干机广泛应用于许多行业，如制药、食品加工、化工等领域。
需要注意的是，冷干机在工作过程中需要维持一定的温度和压力，以确保其正
常运行。
同时，冷干机还需要定期维护和清洁，以保持其高效运行和延长使用寿命。
总结起来，冷干机的工作原理是通过压缩、冷凝和蒸发三个过程将湿气从空气
中去除，实现物体的干燥。
它在工业生产中起到了重要的作用，提高了产品质量和生产效率。
冷干机工作原理
冷干机工作原理标题：冷干机工作原理引言概述：冷干机是一种常用于工业生产中的设备，其主要功能是将空气中的水分凝结成液态水，从而实现干燥的效果。
冷干机的工作原理涉及到空气压缩、冷却、分离和干燥等多个过程，下面将详细介绍冷干机的工作原理。
一、空气压缩过程1.1 空气吸入：冷干机通过空气滤清器将外部空气吸入到机器内部。
1.2 压缩：吸入的空气经过压缩机的作用，压缩成高压气体。
1.3 温度升高：在压缩的过程中，空气的温度也随之升高。
二、冷却过程2.1 排热：通过冷却器将压缩后的高温气体冷却至环境温度。
2.2 水分凝结：在冷却的过程中，空气中的水分开始凝结成液态水。
2.3 分离：冷却后的空气和凝结的水分被分离开来，水分被排出机器。
三、干燥过程3.1 进一步降温：通过冷却器将空气进一步降温，使得其中的水分更容易凝结。
3.2 再次分离：凝结的水分被分离出来，确保空气中不含有水分。
3.3 干燥空气输出：经过干燥处理后的空气被输出到生产线或者其他设备中使用。
四、除油过程4.1 油分分离：在干燥过程中，冷干机还会将空气中的油分分离出来。
4.2 油分排出：分离出的油分被排出机器，确保输出的空气干净无油。
4.3 提高空气质量：除去油分可以提高空气的质量，避免对生产设备的影响。
五、循环利用5.1 冷却后的空气可以再次进入压缩机进行循环利用。
5.2 循环利用节能：通过循环利用，可以减少能源消耗，提高冷干机的效率。
5.3 环保：循环利用还可以减少对环境的污染，符合环保要求。
结论：通过以上介绍，我们可以看出冷干机的工作原理主要包括空气压缩、冷却、分离、干燥和除油等多个过程。
冷干机在工业生产中起到了重要的干燥作用，提高了生产效率，保证了产品质量，同时也具有节能环保的优点。
冷干机工作原理是压缩空气首先进入预冷却器(18或19)进行初
冷干机工作原理是压缩空气首先进入预冷却器（18或19）进行初步冷却，再引入气对气热交换器（回热器）（1），由冷却的排出空气进一步降温，并将冷凝出的水排出机外。
然后流入气对制冷剂的热交换器（蒸发器）（2），由制冷系统进一步冷却。
压缩空气经过预冷却器（18或19）、回热器（1）和蒸发器（2）逐步冷却后，空气中水汽凝结成液态水珠，经气液分离器（3）的作用，分离出液态水。
经过气液分离器（3）的干燥冷却空气通过气对气热交换器（回热器）（1）的另一流程，在离开干燥机时被升温。
海尔得冷干机其制冷压缩机采用泰康(TECUMSEH)、比斯图（BRISTOL）、法国美优乐（MANEUROP）等公司中高温型全封闭制冷压缩机。
运转稳定，噪声低，性能可靠，省电，寿命长。
热交换器，冷凝器选用优质，高效螺纹管，传热系数高，因而体积小，结构紧凑，筒体材料选用不锈钢或碳钢，可避免对压缩空气的二次污染。
制冷控制元件均采用世界上最先进的丹麦丹佛斯（DANFOSS）和美国艾可（ALCO）制冷元件，性能优良。
具有热力膨胀阀的节流降压功能，热气旁通阀的能量调节功能，水量调节阀的水量调节功能，油分离器是冷冻油分离保护功能，冷媒高低压控制器的冷媒高低压保护等功能。
气液分离采用旋风分离与不锈钢丝网捕雾有机结合的气液分离器，具有气液分离效果彻底，避免水份的二次蒸发，确保冷干机的干燥效果的重要作用。
它比旋风分离器分离效率更高，同时又比过滤式气液分离器使用成本低，具有较高的性能价格比。
处理风量2.4Nm3/min以内的机型采用专利技术生产的铜套式回热器，防止结垢；处理风量3.0~40Nm3/ min以上的机型采用逆流管壳式回热器，先将压缩空气中的部分热能去除，减少了制冷系统的负载，保证整机长期可靠运行。
冷冻式压缩空气干燥机工作原理及流程20121130153528[1]讲述
3、压缩空气流程
高温潮湿的 压缩空气 清洁干燥的 压缩空气
预冷器
冷空气预冷
换热器
致 冷 剂 冷 却
对压缩空气进行预热4、冷媒工作流程
低温低压液 冷媒
压缩机
低温低压气 态冷媒
高温高压蒸气
冷凝器
强制 常温 冷却 高压 压缩 液体 空气
蒸发器
常温低压液体
膨胀阀
谢谢大家！
冷冻式压缩空气干燥机工作原理流程
作者：杨朝
1、设备概述
2012年10月，将2#锅炉2#仪用干燥器由原来 的微热干燥式更换为冷冻式干燥机。这台干燥机 由组由杭州山立净化设备有限公司生产，设备型 号为SLAD-40ZF,结构型式为组合式，即冷干加吸 附，风冷系统。和以前的微热干燥器组相比较， 这种干燥器组的仪用气露点温度低，达到－400C， 当环境温度降低时，能够减少仪用气结露，有效 保证机组安全运行。
3.3 压缩机：将致冷剂由低温低压液态加压 成高温高压气体。
3.4 分离器：将气体中的水滴通过离心力分 离出来。
3.5 热气旁通阀：当蒸发压力低于一定程度 时自动开启，冷凝器中的高温冷媒蒸气直接进入 蒸发器，提升蒸发温度，避免冰堵现象。
3.6 热力膨胀阀：通过检测压缩机吸气过热 温度来调节阀芯开度，从而控制进入蒸发器冷媒 供给量。
2、工作原理
根据冷冻除湿原理 ，将压缩空气强制通过蒸 发器进行热交换而降温，将压缩空气中的水和油 等压冷却，并夹带尘埃，通过自动排水器排出系 统外，从而获得清洁的压缩空气。
3、主要零部件
3.1风冷冷凝器、预冷器：将潮湿高温的压缩 空气与蒸发器排出的冷空气进热交换。
3.2蒸发器：实现压缩空气与致冷剂换热的部件。
