水电消防设备系统分类
水电消防设备系统分类水电消防设备系统是建筑物中保障人员生命安全和财产安全的重要设备之一。
根据功能和用途的不同，可以将水电消防设备系统分类为以下几类：1. 消防水系统消防水系统是指建筑物中用于灭火的水系统。
根据水源和用途的不同，消防水系统可分为以下几类：1.1 室内消火栓系统室内消火栓系统是指建筑物内设置的灭火设备。
由泵站提供水源，分布在不同楼层和房间内，主要用于灭火和消防水带连接，能够及时有效地控制火势的蔓延。
1.2 自动喷水灭火系统自动喷水灭火系统是指建筑物内设置的自动灭火设备，能够在火灾发生时自动启动。
由高位水箱、水泵、管道、喷头等组成，主要用于灭火和控制火势的蔓延。
1.3 泡沫灭火系统泡沫灭火系统是一种高效、快速、节约的灭火设备，主要由泡沫水枪、泡沫发生器、泡沫混合器等组成，适用于各种类型的危险场所和火灾。
1.4 细水雾灭火系统细水雾灭火系统是一种新型的灭火设备，采用高压水雾技术，能够将水微小化，形成雾状喷射。
细水雾灭火系统能够在一定范围内有效地扑灭火灾，减少氧气供应，避免生成有毒气体等。
2. 消防电气系统消防电气系统是指建筑物中用于灭火或保护电气设备的电气设备和系统。
根据用途和作用的不同，消防电气系统可分为以下几类：2.1 防火门、防火窗及卷帘门防火门、防火窗及卷帘门属于建筑被动防火设施，具有抗火性能、隔热性能和隔烟性能等，能够有效地隔离火灾，防止火势蔓延。
2.2 消防报警系统消防报警系统是指建筑物中设置的火灾报警设备。
由感烟器、感温器、手报器和控制器等组成，能够及时预警和报警，减少人员伤亡和财产损失。
2.3 自动灭火系统自动灭火系统是指建筑物中设置的自动灭火设备，由感温器、控制器、喷头等组成，能够在火灾发生的第一时间准确地检测、处理和灭火。
2.4 独立烟控系统独立烟控系统是指建筑物中设置的独立灭烟设备。
由控制器、排风机、排烟阀门等组成，能够及时排除火灾现场的烟雾，为灭火创造有利条件。
3. 消防供电系统消防供电系统是指建筑物中用于保障消防电气设备正常工作的特殊供电系统。
消防设施设备类型PPT课件
5、抢救应遵循的原则是：
抢救的原则是：先救人后救物； 抢救物资的原则是：先易燃、易爆、贵重商品，后一般的原则。
6、紧急疏散顾客的注意事项：
发生火灾疏散受困人员逃生时，应按“老、幼、病、残、弱、 孕妇、抱婴者”的顺序疏散，并注意逃生路线，不能乘坐电梯， 不能向上疏散，应走消防通道。
（8）烟感器：
当室内（或局部）的烟雾或尘雾达到一定浓度时，烟 感器会自动报警，起到预警的作用。上面的红色指示灯长 亮（引起报警）或不亮（无电源）为不正常，闪烁时为正 常。
（9）温感器：
当室内（或局部）的温度达到63摄氏度时，温感器会 自动报警，起到预警的作用，上面的红色指示灯长亮（引 起报警）
报警按钮
否上锁，有报警设施的应同时设成预警状态；周转仓、门、窗、 电源是否关好，并打扫卫生，把垃圾带出。
2、双龙天虹商场常用电话号码：
分店所在区域派出所报警电话： 84811117 消防控制中心： XXXXXX 防损分部电话： 84868119火警 、匪 警、急救：110 交通意外：122
3、拨打火警电话的程序：
超市通道防爆锁：（报警锁）当发生火灾时，一手推防火 门把手、一手推绿色报警标识牌，该锁发出警报声（平时禁 止推动报警标识牌）
（6）安全出口标识牌：
当发生火灾时关闭现场内所有带电设备、设施后安全 出口指示灯会亮，起到指示逃生路线的作用。
烟感器 温感器
（7）防火卷帘门：
发生火灾后通过温感或烟感预警，防火卷帘门会自动 下降，起到隔离火灾现场的作用，所以卷帘门下任何时候 严禁堆放任何物品。
（2）营业中： 1）严禁乱拉接电线，确因工作需要安装射灯或增加照明用电
水电消防安装培训课件
物体打击
在安装过程中，要注意周围环境 和人员安全，避免物体打击造成
伤害。
应急处理方案
触电应急处理
一旦发生触电事故，要立即切断电源，使触电者脱离电源。若触电者呼吸心跳停止，应立 即进行心肺复苏等急救措施，并及时拨打120急救电话。
火灾应急处理
在安装过程中发生火灾时，要立即切断电源并使用灭火器进行灭火。若火势较大无法控制 ，应立即拨打119火警电话报警，并按照安全疏散路线撤离现场。
地方性法规
各地政府根据当地实际情况，也制定了一些地方性消防法 规和标准，对水电消防系统的管理提出了更加具体的要求 。
水电消防安装技能
02
管道安装技术
管道材料选择与检验
掌握各种管道材料的特点、适用范围 及检验方法，确保管道材料质量合格 。
管道加工与连接
管道安装与验收
了解管道安装规范及标准，掌握管道 安装过程中的质量控制要点，确保管 道安装质量符合要求。
熟悉管道加工工艺流程，掌握各种管 道连接方式的操作要点及注意事项。
电气设备安装技术
电气设备选择与检验
了解各种电气设备的性能参数、适用范围及检验方法，确保电气 设备质量合格。
电气设备安装与调试
熟悉电气设备安装工艺流程，掌握电气设备安装过程中的操作要点 及注意事项，确保电气设备安装质量符合要求。
电气设备运行与维护
高空坠落应急处理
发生高空坠落事故时，要立即停止作业并拨打120急救电话。在等待救援过程中，要对伤 者进行简单的止血、包扎等急救措施。
维护保养与故障排
05
除
设备日常维护保养方法
01
02
03
04
定期检查
定期对水电消防设备进行巡视 检查，确保设备处于正常工作
图文详解消防给水工程系统
图文详解消防给水工程系统消防工程给水就是给排水工程的重要组成部分,这次将为大家详细介绍消防给水工程系统,包括详细的图例介绍,希望可以帮助到大家。
建筑消防系统一般可分为:消火栓给水系统;自动喷水灭火系统;水幕消防系统三种形式。
消火栓系统一、系统工作原理火灾时着火部位附近出1支或几支水枪灭火,水箱中水供应,同时启动消防泵,泵供水不入箱,箱处有止回阀,消防队来了,消防车可从室外管网取水加压,通过水泵接合器打入室内灭火,也可在室外用车上水枪灭火。
二、系统组成消火栓设备,水泵接合器,消防管道,消防水箱,消防水池,水源1、消火栓设备消火栓设备由水枪、水带与消火栓组成,均安装于消火栓箱内。
2、水泵接合器水泵接合器就是连接消防车向室内消防给水系统加压供水的装置,一端有消防给水管网水平干管引出另一端设于消防车易于接近的地方。
3、消防管道建筑物内消防管道就是否与其她给水系统合用,或独立设置,应根据建筑物的性质与使用要求经技术经济比较后确定。
4、消防水池适用条件:用于无室外消防水源情况下,贮存火灾持续时间内的室内消防用。
设置:可设于室外地下或地面上,也可设在室内地下室,或与室内游泳池、水景水池兼用。
5、消防水箱消防水箱对扑救初期火灾起着重要作用。
水箱的设置要求:为确保动供水的可靠性,应采用重力自流供水方式;消防水箱不应与生活(或生产)高位水箱合用;水箱应贮存有10min的室内消防用水量。
三、系统的给水方式a、由室外给水管网直接供水的消防给水方式适用条件:室外给水管网提供的水量与水压,在任何时候均能满足室内消火栓给水系统所需的水量、水压要求时采用。
b、设水箱的消火栓给水方式供水特点:由室外给水管网向水箱供水,箱内贮存10min消防用水量。
火灾初期:由水箱向消火栓给水系统供水;火灾延续:可由室外消防车通过水泵接合器向消火栓给水系统加压供水。
适用条件:外网水压变化较大。
用水量小时:水压升高能向高位水箱供水用水量大时:不能满足建筑消火栓系统的水量、水压要求。

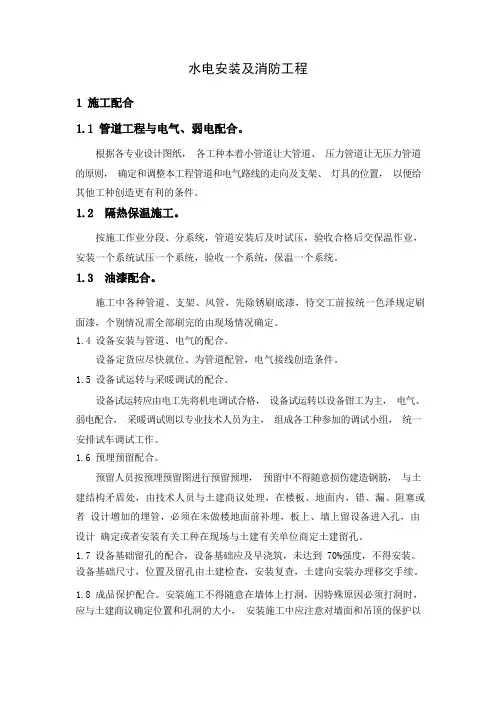

水电安装及消防工程
水电安装及消防工程根据各专业设计图纸，各工种本着小管道让大管道、压力管道让无压力管道的原则，确定和调整本工程管道和电气路线的走向及支架、灯具的位置，以便给其他工种创造更有利的条件。
按施工作业分段、分系统，管道安装后及时试压，验收合格后交保温作业，安装一个系统试压一个系统，验收一个系统，保温一个系统。
施工中各种管道、支架、风管，先除锈刷底漆，待交工前按统一色泽规定刷面漆，个别情况需全部刷完的由现场情况确定。
1.4 设备安装与管道、电气的配合。
设备定货应尽快就位、为管道配管，电气接线创造条件。
1.5 设备试运转与采暖调试的配合。
设备试运转应由电工先将机电调试合格，设备试运转以设备钳工为主，电气、弱电配合，采暖调试则以专业技术人员为主，组成各工种参加的调试小组，统一安排试车调试工作。
1.6 预埋预留配合。
预留人员按预埋预留图进行预留预埋，预留中不得随意损伤建造钢筋，与土建结构矛盾处，由技术人员与土建商议处理，在楼板、地面内，错、漏、阻塞或者设计增加的埋管，必须在未做楼地面前补埋，板上、墙上留设备进入孔，由设计确定或者安装有关工种在现场与土建有关单位商定土建留孔。
1.7 设备基础留孔的配合，设备基础应及早浇筑，未达到 70%强度，不得安装。
设备基础尺寸，位置及留孔由土建检查，安装复查，土建向安装办理移交手续。
1.8 成品保护配合。
安装施工不得随意在墙体上打洞，因特殊原因必须打洞时，应与土建商议确定位置和孔洞的大小，安装施工中应注意对墙面和吊顶的保护以防污染。
2.1.1 施工工艺流程安装准备→预埋套管→立管安装→配水干管安装→配水支管安装→配水卫生器具安装→管道试压→管道冲洗。
2.1.2 主要施工技术措施暖卫材料和设备在使用和安装前，应按设计要求核验规格、型号和质量，符合要求方可使用；管道安装前，必须清除内部污垢和杂物，管道试水试压、通水试验后，要充分考虑地区气候特征，采取措施排除管集水，以防结冻损坏管路。
图文解析消防三大系统，让你理解记忆更直观！
图⽂解析消防三⼤系统，让你理解记忆更直观！很多备考⼀消的⼩伙伴，对于实际应⽤在⽣活中的消防系统，甚⾄是⼀些消防基础设施了解的不够准确。
今天为⼤家梳理下教材中的知识考点在我们的⽣活中是如何体现的，让你图⽂结合、场景化的记忆⼀消考点！⼀、消防风系统风机风阀：· 风机参数符合规范要求· 风机安装⽅向正确· 风阀、风⼝（车库排风⼝尽量是可调的）· 减震器、防⿏⽹安装防⽕门：· 闭门器、顺序器安装正确· 合格证、⾝份证完善建筑烟道：· 内壁抹灰均匀、⽆孔洞（保证不漏风）楼梯间：· 楼梯梯步均匀，地坪与防⽕门间距合规风机⽅向安装正确，减震器安装合规防⿏⽹安装、设备接地合规、防⾬措施安装减震橡胶垫防⽔弯头风⼝风阀安装规范、美观，特别注意与⼟建、装饰的协调配合（安装时间、定位尺⼨等）排烟井抹灰均匀防⽕门· 防⽕门合格证、⾝份证齐全· 闭门器、顺序器安装合规，开启灵活· 注意防⽕门与地坪之间的间距（要保持楼梯间与⾛道压差40～50Pa，前室与⾛道压差25～30Pa）；消防检测时，注意安排⼯作⼈员关门⼆、消防⽔系统⽔泵房：· 协调建筑布局，注意⽔电分区· 设备、管道安装规范· 设备、系统标识清晰消⽕栓系统：· 主备电起泵正常· 屋顶试验消⽕栓⽔压合规· 室外消⽕栓设置合规· 室外⽔泵接合器正常使⽤喷淋系统：· 主备电起泵正常· 湿式报警阀泄⽔起泵正常（消防警铃）· 顶层末端泄⽔起泵正常· 喷淋点位布设合规合理⽔泵房· 设备布设优化合理· 各系统标识清晰，管道⽀架形式合规· 湿式报警阀安装正确，泄⽔起泵正常· 湿式报警阀布设合理消⽕栓系统· 屋顶试验消⽕栓安装合规，功能正常（最不利点静⽔压⼒不⼩于0.07MPa，特别注意屋顶⽔箱⽌回阀的安装）· 屋顶环⽹安装美观，⽀墩设置合理美观，阀门跨接合规· 消⽕栓箱体应采⽤不燃材料· 管道接驳不满⾜验收要求· 安装消⽕栓协调装饰安装美观（内门取掉）· 半明装注意消⽕栓箱安装横平竖直，突出墙⾯距离合理（协调装饰）· 室外消⽕栓周围⽆遮蔽物，且距离车⾏道路边的距离不⼤于2m· 分体式⽔泵接合器和⼀体式⽔泵接合器消防喷淋系统· 喷淋末端泄⽔安装合规（最不利点静⽔压⼒不⼩于0.05MPa）· 喷淋点位布设合理、美观（协调装饰与灯饰、线条合理配合）三、⽕灾⾃动报警系统消防供电及⽕灾⾃动报警系统：· 柴油发电机运⾏正常· 设备主备电切换正常（⽔泵、风机等）· 中控图形显⽰装置（CRT）正常⼯作（配备UPS备⽤电源）· 报警系统点位布置合理，系统功能正常· 各设备房照度合规电梯：· 电梯迫降功能正常（⼀般电梯、消防电梯）· 三⽅通话正常· 电梯从⾸层⾄顶层运⾏时间不超过60S（注意：所有明敷涉及消防功能的明装KBG管道都必须涂刷防⽕涂料）消防供电及⽕灾⾃动报警系统· 柴油发电机安装合规（注意基础设置，烟囱预留）；柴油发电机房注意⽓溶胶设置、储油间呼吸阀设置· 开闭所、配电房布设合理，桥架布设合理（结合电缆⼊箱⽅式）· 中控布设合理（特别是针对消防控制室和⼩区监控中⼼在同⼀房间的情况）；消防主机功能正常，图形显⽰装置功能正常· ⽕灾⾃动报警系统系统完善、系统功能正常· 消防设备点位结合装饰布设合理· ⼴播结合装饰布设合理· 安全出⼝点位结合装饰布设合理电梯· 电梯消防迫降及三⽅通话功能正常· 电梯各功能按钮结合装饰布设合理，显⽰正常。
消防工程入门(水电基础图解)
消防工程入门（水电基础图解）消防工程最基本的包括火灾自动报警系统、电气火灾监控系统、消防电源监控系统、防火门监控系统、消火栓系统、喷淋系统、气体灭火系统、防排烟系统等（水/电/暖通）。
1.电系统1.1常用图例1.2接线方式1.2.1火灾自动报警有多线制（已淘汰）、总线制。
多线制（已基本淘汰）：优点：每个设备独立、系统稳定方便检修。
缺点：施工复杂、废工废料总线制：可靠性比多线制差。
容易出现回路问题，查线困难。
1.2.2总线制又分树形总线和环形总线树形总线成本低，但是不如环形稳定。
树形为单向某一点损坏后面就不能用。
目前消防多使用树形。
环形回路主机国内较少且多为贴牌产品。
1.2.3对于重压消防设备仍采用类似多线的联动方式。
消防水泵/风机等重压消防设备除可以现场启动/报警系统联动启动外，每个设备通过多线连接到控制室的手动控制盘上，可以多线启停。
1.2.4现规范要求每台主机不超过3200个点，每回路不超过200个点，分支回路设总线隔离器，每分支回路不超过32个点。
此要求作为计算依据，但实际施工中为节约成本，根据设备厂家/型号不同单回路设备数可以超过200，如海湾可达到242。
总线隔离器经常出现每楼层或多楼层才安装1个。
1.3线型及设备接线1.3.1常用线型说明ZN阻燃耐火NH 耐火型ZR 阻燃型WDZC W无卤，D低烟，Z阻燃，C是等级RVS是双绞线2*1.5 2为根数1.5为粗细型号BV BYJ为单芯硬直线，设计多标注为BV-2*1.5但算量及采购数量应注意实际应为BV-1.5，数量应乘以2。
多线多设计为7芯或6芯，实际施工5芯够用。
WC CC等以C结尾，多为暗敷。
CE WE等以E结尾，多为明敷。
SC15表示穿线管管径。
图纸上穿线多为斜线直接连接，且实际电线使用米数达不到一卷电线的理论米数，因此在施工时通常对电线进行优化以保证施工成本。
（例如：部分对现场不了解的设计人员在设计是一栋楼可能用多跟电源线，实际施工一根足够，设备量确实很大可以采用一根较粗的电源线。
建筑水电安装工程中的防火规范要求
建筑水电安装工程中的防火规范要求建筑水电安装工程中的防火规范要求对于保障建筑物的安全至关重要。
本文将介绍建筑水电安装工程中的防火规范要求，包括防火设施、电气设备、消防通道以及操作人员的相关要求。
一、防火设施1. 灭火系统要求：建筑水电安装工程必须配备有效的灭火系统，包括消防栓、自动喷水灭火系统和手提式灭火器等。
这些设施应布置在易燃易爆物质附近，并保证能够够及时使用。
2. 防火门窗：建筑物应安装符合国家标准的防火门窗，以阻断火势扩散。
防火门窗应能够正常关闭并自动关闭，并且具备耐高温、隔热性能。
3. 防火隔断：在建筑水电安装工程中，要在不同功能区域之间设置防火隔断，以隔离火势。
防火隔断应采用符合要求的防火板、防火玻璃等材料，并保证其具备一定的耐火时间。
二、电气设备1. 电线规范：建筑水电安装工程中的电线应符合国家电气安全规范。
电线应选用阻燃性能好的材料，并配备相应的电线槽或保护管道，以保证电线的安全使用。
2. 插座规范：插座应安装在易燃材料距地面1.5米以上的位置，并保证插座的可靠接地。
插座的数量应根据实际需求进行合理配置，以避免电线过载和电器过热。
3. 照明设备：建筑物内的照明设备应选择符合防火要求的灯具，并定期检查和维护。
特别是公共场所的照明设备，应配备应急照明系统，以确保发生火灾时有足够的照明。
三、消防通道1. 通道布局：建筑水电安装工程中的消防通道应设立，并保持畅通。
通道的布局要合理，保证人员撤离时的安全、便捷。
通道的宽度应满足相关标准要求。
2. 通道设施：通道内不得堆放易燃或易爆物品，并保证通道顶部及两侧没有架空管道或电线等设施，以免影响人员逃生。
3. 标识标志：建筑物内的消防通道应设置明显的标识标志，包括指示灯、指示牌等，以便人员在火灾发生时快速找到出口。
四、操作人员的相关要求1. 培训要求：与建筑水电安装工程有关的施工人员，尤其是涉及到防火设施和电气设备的操作人员，应接受相应的防火安全培训，熟悉相关规范和操作要求。
