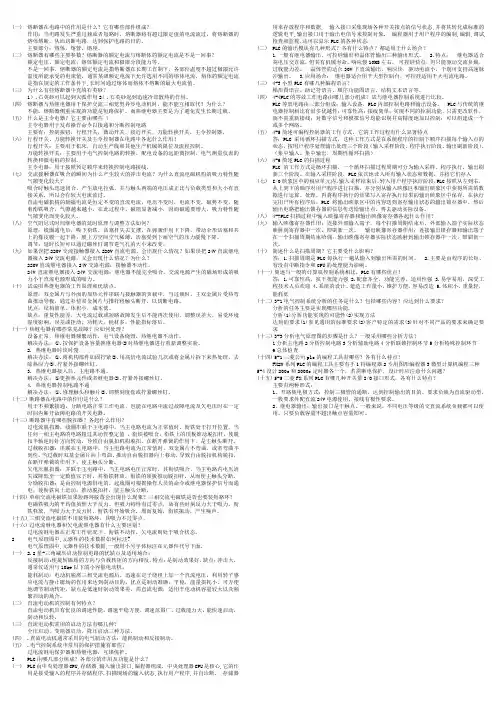

PLC简答题
一、熔断器的电流，额定电流，熔体的额额定电流及极限分配电流答:熔断器的电流指熔断器工作时电路的工作电流。
熔断器的额定电流指熔断器长期工作时，设备升温不超过规定值所能承受的电流。
熔体的额定电流I是熔体长期工作而不致熔断的电流。
熔体的极限分配电流是指熔断器在规定的额定电压和功率因素条件下能分断的最大电流值。
三熔断器的作用：应用于低压配电系统和控制系统及用电设备中，用作短路和过电流保护。
热继电器的作用：为电动机提供过载保护。
四．继电器与接触器主要区别是什么？答：继电器：用于控制电路、电流小，没有灭弧装置，可在电量或非电量的作用下动作。
接触器：用于主电路、电流大，有灭弧装置，一般只能在电压作用下动作。
五．（１）熔断器 FU 作用：严重过载和短路保护（２）热继电器 FR 作用：主要用于电动机的过载保护、断相保护、电流不平衡运行的保护。
（３）交流接触器 KM 作用：远距离频繁接通或断开交直流主电路及大容量控制电路。
（4）时间继电器 KA 作用：按照所需时间间隔，接通或断开被控制的电路。
（5）按钮开关 SB 作用：在控制电路发出手动控制信号。
6）行程开关 SQ 作用：依据生产机械的行程发出命令，以控制其运动方向和行程长短。
（7）刀开关作用：接通或断开电源（8）低压断路器的作用：它用来分配电能，不能频繁地启动异步电动机，对电源线路及电动机等实行保护六、 PLC的特点（1）可编程（2）编程简单，易学（3）通用性强（4）易扩展，易组合（5）设计、调试周期短（6）易维护、检修（7）体积小 2 继电器与PLC的不同（1）工作方式并行，单行扫描（2）硬件双接线，软件（3）接线多，少（4）故障率高，低（5）系统更改难，易七、 PLC的组成及作用（1）中央处理器它是PLC的核心，它在系统程序的控制下，完成逻辑运算、数学运算、协调系统内部各部分工作等任务（2）存储器它是PLC 存放系统程序、用户程序及运算数据的单元（3）输入输出接口它是PLC和工业控制现场各类信号连接的部分（4）电源 PLC 的电源包括为PLC各工作单元供电的开关电源及为掉电保护电路供电的后备电源（5）外部设备 1编程器2其他外部设备八、抗干扰能力强原因：高可靠性是电气控制设备的关键性能，PLC由于采用现代大规模集成电路技术，严格的生产工艺制造，内部电路采用了先进的抗干扰技术，具有很高的可靠性。
从PLC的机外电路来说，使用PLC构成控制系统，和同等规模的继电接触控制系统相比，电气接线及开关接点已减少到原来的数百甚至数千分之一，故障也将随之大大降低。
此外PLC具有硬件故障的自我检测功能，出现故障时可以是发出报警信息。
九、输入输出滞后原因：输入输出时间又称为系统响应时间，是指PLC外部输入信号发生变化时刻起至它控制的有关外部输出信号发生变化时刻止之间的时间间隔。
它由输入电路的滤波时间、输出模块的滞后时间和因扫描工作方式产生的滞后时间三部分组成。
十、 PLC工作原理：PLC采用“顺序扫描，不断循环”的工作方式1．每次扫描过程。
集中对输入信号进行采样。
集中对输出信号进行刷新。
2．输入刷新过程。
当输入端口关闭时，程序在进行执行阶段时，输入端有新状态，新状态不能被读入。
只有程序进行下一次扫描时，新状态才被读入。
3．一个扫描周期分为输入采样，程序执行，输出刷新。
4．元件映象寄存器的内容是随着程序的执行变化而变化的。
5．扫描周期的长短由三条决定。
（1）CPU 执行指令的速度（2）指令本身占有的时间（3）指令条数6．由于采用集中采样。
集中输出的方式。
存在输入/输出滞后的现象，即输入/输出响应延迟。
十一、（1）定时器的线圈定时条件接通时时开始计时，定时时间到其常开触点闭合，常闭触点断开。
（2）通用定时器的定时条件断开时被复位，复位后其常开触点断开，常闭触点闭合，当前值为 0 。
（3）计数器在计数过程中，当前值等于设定值时，其常开触点闭合，常闭触点断开。
再来输入脉冲时当前值为不变。
复位输入到来时，计数器复位，复位后其常开触点断开，常闭触点闭合，当前值为 0 。
（4）OUT 指令不能用于输入继电器。
十二、输入继电器X，八进制编号，不受控于程序，由输入信号的通断决定。
数量与输入接口有关。
输出继电器Y，八进制编号，通断由程序决定，数量与输出端口相等。
十三、电动机主电路中装有熔断器作为短路保护，能否同时起到过载保护作用？可以不装热继电器？为什么？答：熔断器不能起到过载保护作用，因此为防止电动机过载必须要装热继电器。
二者功效不同，热继电器控制过载电流；熔断器控制短路电流，二者结合，控制效果更加完善完美。
十四、熔断器有哪些主要参数？熔断器的额定电流与熔体的额定电流是不是一回事？答：主要参数：额定电压，额定电流，极限分断能力，熔断电流。
熔断器的额定电流指的是熔管的额定电流，它与熔体的额定电流不是一回事。
十五、短路保护的常用方法：采用熔断器或者用低压断路器十六、电流型保护：过流、过载、短路、断相二、熔断器的电流，额定电流，熔体的额额定电流及极限分配电流答:熔断器的电流指熔断器工作时电路的工作电流。
熔断器的额定电流指熔断器长期工作时，设备升温不超过规定值所能承受的电流。
熔体的额定电流I是熔体长期工作而不致熔断的电流。
熔体的极限分配电流是指熔断器在规定的额定电压和功率因素条件下能分断的最大电流值。
三熔断器的作用：应用于低压配电系统和控制系统及用电设备中，用作短路和过电流保护。
热继电器的作用：为电动机提供过载保护。
四．继电器与接触器主要区别是什么？答：继电器：用于控制电路、电流小，没有灭弧装置，可在电量或非电量的作用下动作。
接触器：用于主电路、电流大，有灭弧装置，一般只能在电压作用下动作。
五．（１）熔断器 FU 作用：严重过载和短路保护（２）热继电器 FR 作用：主要用于电动机的过载保护、断相保护、电流不平衡运行的保护。
（３）交流接触器 KM 作用：远距离频繁接通或断开交直流主电路及大容量控制电路。
（4）时间继电器 KA 作用：按照所需时间间隔，接通或断开被控制的电路。
（5）按钮开关 SB 作用：在控制电路发出手动控制信号。
6）行程开关 SQ 作用：依据生产机械的行程发出命令，以控制其运动方向和行程长短。
（7）刀开关作用：接通或断开电源（8）低压断路器的作用：它用来分配电能，不能频繁地启动异步电动机，对电源线路及电动机等实行保护六、 PLC的特点（1）可编程（2）编程简单，易学（3）通用性强（4）易扩展，易组合（5）设计、调试周期短（6）易维护、检修（7）体积小 2 继电器与PLC的不同（1）工作方式并行，单行扫描（2）硬件双接线，软件（3）接线多，少（4）故障率高，低（5）系统更改难，易七、 PLC的组成及作用（1）中央处理器它是PLC的核心，它在系统程序的控制下，完成逻辑运算、数学运算、协调系统内部各部分工作等任务（2）存储器它是PLC存放系统程序、用户程序及运算数据的单元（3）输入输出接口它是PLC和工业控制现场各类信号连接的部分（4）电源 PLC 的电源包括为PLC各工作单元供电的开关电源及为掉电保护电路供电的后备电源（5）外部设备 1编程器2其他外部设备八、抗干扰能力强原因：高可靠性是电气控制设备的关键性能，PLC由于采用现代大规模集成电路技术，严格的生产工艺制造，内部电路采用了先进的抗干扰技术，具有很高的可靠性。
从PLC的机外电路来说，使用PLC构成控制系统，和同等规模的继电接触控制系统相比，电气接线及开关接点已减少到原来的数百甚至数千分之一，故障也将随之大大降低。
此外PLC具有硬件故障的自我检测功能，出现故障时可以是发出报警信息。
九、输入输出滞后原因：输入输出时间又称为系统响应时间，是指PLC外部输入信号发生变化时刻起至它控制的有关外部输出信号发生变化时刻止之间的时间间隔。
它由输入电路的滤波时间、输出模块的滞后时间和因扫描工作方式产生的滞后时间三部分组成。
十、 PLC工作原理：PLC采用“顺序扫描，不断循环”的工作方式1．每次扫描过程。
集中对输入信号进行采样。
集中对输出信号进行刷新。
2．输入刷新过程。
当输入端口关闭时，程序在进行执行阶段时，输入端有新状态，新状态不能被读入。
只有程序进行下一次扫描时，新状态才被读入。
3．一个扫描周期分为输入采样，程序执行，输出刷新。
4．元件映象寄存器的内容是随着程序的执行变化而变化的。
5．扫描周期的长短由三条决定。
（1）CPU执行指令的速度（2）指令本身占有的时间（3）指令条数6．由于采用集中采样。
集中输出的方式。
存在输入/输出滞后的现象，即输入/输出响应延迟。
十一、（1）定时器的线圈定时条件接通时时开始计时，定时时间到其常开触点闭合，常闭触点断开。
（2）通用定时器的定时条件断开时被复位，复位后其常开触点断开，常闭触点闭合，当前值为 0 。
（3）计数器在计数过程中，当前值等于设定值时，其常开触点闭合，常闭触点断开。
再来输入脉冲时当前值为不变。
复位输入到来时，计数器复位，复位后其常开触点断开，常闭触点闭合，当前值为 0 。
（4）OUT 指令不能用于输入继电器。
十二、输入继电器X，八进制编号，不受控于程序，由输入信号的通断决定。
数量与输入接口有关。
输出继电器Y，八进制编号，通断由程序决定，数量与输出端口相等。
十三、电动机主电路中装有熔断器作为短路保护，能否同时起到过载保护作用？可以不装热继电器？为什么？答：熔断器不能起到过载保护作用，因此为防止电动机过载必须要装热继电器。
二者功效不同，热继电器控制过载电流；熔断器控制短路电流，二者结合，控制效果更加完善完美。
十四、熔断器有哪些主要参数？熔断器的额定电流与熔体的额定电流是不是一回事？答：主要参数：额定电压，额定电流，极限分断能力，熔断电流。
熔断器的额定电流指的是熔管的额定电流，它与熔体的额定电流不是一回事。
十五、短路保护的常用方法：采用熔断器或者用低压断路器十六、电流型保护：过流、过载、短路、断相。
plc考试题及答案
plc考试题及答案PLC考试题及答案一、选择题1. PLC的全称是：A. 可编程逻辑控制器B. 个人电脑C. 可编程逻辑计算机D. 个人逻辑控制器答案：A2. PLC的工作原理基于：A. 循环扫描B. 顺序扫描C. 随机扫描D. 并行扫描答案：A3. 下列哪个不是PLC的输入设备：A. 按钮B. 传感器C. 继电器D. 接触器答案：D二、填空题1. PLC的三个基本组成部分包括______、CPU和输出设备。
答案：输入设备2. PLC的编程语言主要有梯形图、______、语句表和结构文本。
答案：指令列表3. PLC的扫描周期包括输入处理、______和输出处理。
答案：程序执行三、简答题1. 简述PLC的工作原理。
答案：PLC的工作原理基于循环扫描。
PLC首先接收输入设备的状态，然后CPU根据输入状态和用户编写的程序进行逻辑运算，最后输出结果到输出设备。
2. PLC在工业自动化中有哪些应用？答案：PLC在工业自动化中的应用非常广泛，包括但不限于生产线的自动控制、机械设备的监控、过程控制、数据采集与处理等。
四、计算题1. 如果一个PLC的扫描周期为10ms，计算在1分钟内它能完成多少次扫描。
答案：1分钟 = 60,000ms，所以扫描次数 = 60,000ms / 10ms = 6,000次。
五、论述题1. 论述PLC在现代工业自动化中的重要性。
答案：PLC在现代工业自动化中扮演着核心角色。
它们提供了一种可靠、灵活且成本效益高的解决方案，用于实现各种工业过程的自动化控制。
PLC的可编程特性允许它们适应不同的应用需求，提高生产效率，降低人工成本，并增强系统的可维护性。
此外，PLC的高级功能，如网络通信和远程监控，进一步提高了工业过程的透明度和可控性。
PLC简答题
(一)熔断器在电路中的作用是什么？它有哪些部件组成？作用：当电路发生严重过载或者短路时，熔断器将有超过限定值的电流流过，将熔断器的熔体熔断，从而切断电路，达到保护电路的目的。
主要部分：熔体，熔管，熔座。
(二)熔断器有哪些主要参数？熔断器的额定电流与熔断体的额定电流是不是一回事？额定电压，额定电流，熔体额定电流和极限分段能力等。
不是一回事，熔断器的额定电流是指熔断器在长期工作制下，各部件温度不超过极限允许温度所能承受的电流值，通常某级额定电流下允许选用不同的熔体电流，熔体的额定电流是指在规定的工作条件下,长时间通过熔体而熔体不熔断的最大电流值。
(三)为什么有些熔断器中充填石英砂？1）.石英砂可以起到灭弧作用2）.石英砂起到迅速冷却散热的作用。
(四)熔断器与热继电器用于保护交流三相笼型异步电动机时，能不能互相取代？为什么？不能。
熔断器侧重实现的功能是短路保护。
而热继电器主要是为了避免发生长期过载、(五)什么是主令电器？它主要由哪些？主令电器用于发布操作命令以接通和分断控制电路主要有：控制按钮，行程开关，微动开关，接近开关，万能转换开关，主令控制器。
(六)行程开关、万能转换开关及主令控制器在电路中各起什么作用？行程开关：主要用于机床，自动生产线和其他生产机械的限位及流程控制。
万能转换开关：主要用于电气控制电路的转换，配电设备的远距离控制，电气测量仪表的转换和微电机的控制。
主令电器：用于按照预定顺序来转换控制电路接线。
(七)交流接触器在吸合的瞬间为什么产生较大的冲击电流？为什么直流电磁机构的吸力特性随气隙变化较大？吸合时触头迅速闭合，产生放电拉弧，并与触头两端的电压成正比与负载类型和大小有直接关系，所以会有较大电流流过。
直流电磁机构的励磁电流是恒定不变的直流电流，电压不变时，电流不变，磁势不变，随着衔铁吸合，气隙越来越小，在此过程中，磁阻显著减小，因而磁通要增大，吸力特性随气隙变化而变化较大。
(八)空气阻尼式时间继电器的延时原理与调整方法如何？原理：线圈通电后，吸下衔铁，活塞杆失去支撑，在弹簧作用下下降，带动伞形活塞和共上的橡皮膜一起下降，膜上方空间空气稀薄，活塞受到下面空气的压力缓慢下降。
plc基础试题及答案
plc基础试题及答案一、选择题（每题2分，共20分）1. PLC的全称是（）。
A. 可编程逻辑控制器B. 可编程逻辑计算机C. 可编程逻辑电路D. 可编程逻辑设备答案：A2. PLC的编程语言不包括（）。
A. 梯形图B. 语句表C. 汇编语言D. 功能块图答案：C3. PLC的扫描周期主要受（）影响。
A. 程序复杂度B. CPU速度C. 外部设备数量D. 所有选项答案：D4. 下列哪个不是PLC的输入设备（）。
A. 按钮B. 传感器C. 继电器D. 显示器答案：D5. PLC的输出设备不包括（）。
A. 接触器B. 指示灯C. 电动机D. 变频器答案：C6. PLC的内部存储器包括（）。
A. RAMB. ROMC. EPROMD. 所有选项答案：D7. PLC的输出接口通常使用（）。
A. 继电器输出B. 晶体管输出C. 晶闸管输出D. 所有选项答案：D8. PLC的输入/输出（I/O）模块的作用是（）。
A. 连接外部设备B. 处理数据C. 控制程序D. 存储程序答案：A9. PLC的扫描周期中不包括（）。
A. 输入处理B. 程序执行C. 输出处理D. 故障检测答案：D10. PLC的编程软件通常不包括（）。
A. 编程器B. 调试工具C. 编译器D. 操作系统答案：D二、填空题（每题2分，共10分）1. PLC的英文全称是________。
答案：Programmable Logic Controller2. PLC的编程语言中，________是面向过程的编程语言。
答案：语句表3. PLC的扫描周期包括________和________两个阶段。
答案：输入扫描；输出扫描4. PLC的输出接口中，晶体管输出适用于________负载。
答案：直流5. PLC的内部存储器中，________用于存储用户程序。
答案：RAM三、简答题（每题5分，共20分）1. 简述PLC的工作原理。
答案：PLC的工作原理是循环扫描执行用户程序，通过输入接口接收外部信号，经过CPU处理后，通过输出接口控制外部设备。

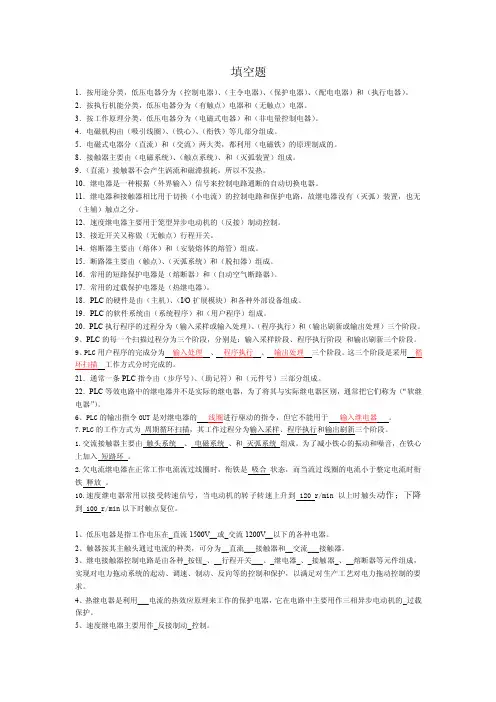

PLC填空题简答题
填空题1．按用途分类，低压电器分为（控制电器）、（主令电器）、（保护电器）、（配电电器）和（执行电器）。
2．按执行机能分类，低压电器分为（有触点）电器和（无触点）电器。
3．按工作原理分类，低压电器分为（电磁式电器）和（非电量控制电器）。
4．电磁机构由（吸引线圈）、（铁心）、（衔铁）等几部分组成。
5．电磁式电器分（直流）和（交流）两大类，都利用（电磁铁）的原理制成的。
8．接触器主要由（电磁系统）、（触点系统）、和（灭弧装置）组成。
9．（直流）接触器不会产生涡流和磁滞损耗，所以不发热。
10．继电器是一种根据（外界输入）信号来控制电路通断的自动切换电器。
11．继电器和接触器相比用于切换（小电流）的控制电路和保护电路，故继电器没有（灭弧）装置，也无（主辅）触点之分。
12．速度继电器主要用于笼型异步电动机的（反接）制动控制。
13．接近开关又称做（无触点）行程开关。
14．熔断器主要由（熔体）和（安装熔体的熔管）组成。
15．断路器主要由（触点）、（灭弧系统）和（脱扣器）组成。
16．常用的短路保护电器是（熔断器）和（自动空气断路器）。
17．常用的过载保护电器是（热继电器）。
18．PLC的硬件是由（主机）、（I/O扩展模块）和各种外部设备组成。
19．PLC的软件系统由（系统程序）和（用户程序）组成。
20．PLC执行程序的过程分为（输入采样或输入处理）、（程序执行）和（输出刷新或输出处理）三个阶段。
9、PLC的每一个扫描过程分为三个阶段，分别是：输入采样阶段、程序执行阶段和输出刷新三个阶段。
9、PLC用户程序的完成分为输入处理、程序执行、输出处理三个阶段。
这三个阶段是采用循环扫描工作方式分时完成的。
21．通常一条PLC指令由（步序号）、（助记符）和（元件号）三部分组成。
22．PLC等效电路中的继电器并不是实际的继电器，为了将其与实际继电器区别，通常把它们称为（“软继电器”）。
6、PLC的输出指令OUT是对继电器的线圈进行驱动的指令，但它不能用于输入继电器。

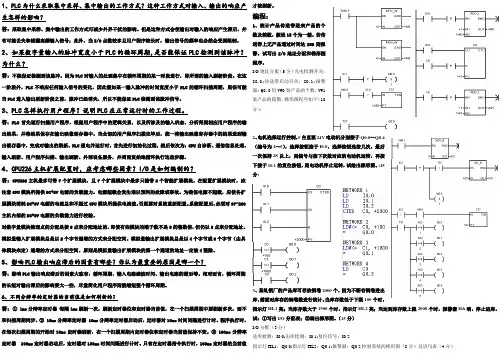

plc简答题
1、PLC为什么采取集中采样、集中输出的工作方式？这种工作方式对输入、输出的响应产生怎样的影响？答：采取集中采样、集中输出的工作方式可减少外界干扰的影响。
但是这种方式会使输出对输入的响应产生滞后，并有可能丢失和错漏高频输入信号；此外，当I/O点数较多且用户程序较长时，输出信号的频率也必然会受到限制。
2、如果数字量输入的脉冲宽度小于PLC的循环周期，是否能保证PLC检测到该脉冲？为什么？答：不能保证检测到该脉冲。
因为PLC对输入的处理集中在循环周期的某一时段进行，即所谓的输入刷新阶段。
在这一阶段外，PLC不响应任何输入信号的变化，因此假如某一输入脉冲的时间宽度小于PLC的循环扫描周期，则很可能当PLC进入输出刷新阶段之前，脉冲已经消失，所以不能保证PLC检测到该脉冲信号。
3、PLC怎样执行用户程序？说明PLC在正常运行时的工作过程。
答：PLC首先逐行扫描用户程序，根据用户程序中的逻辑关系，以及所涉及的输入状态，分析得到相应用户程序的输出结果，并将结果保存在输出映像寄存器中。
当全部的用户程序扫描完毕后，统一将输出映像寄存器中的结果送到输出锁存器中，完成对输出的刷新。
PLC通电并运行时，首先进行初始化过程，然后依次为：CPU自诊断、通信信息处理、输入刷新、用户程序扫描、输出刷新、外部设备服务，并周而复始地循环执行这些步骤。
4、CPU226主机扩展配置时，应考虑哪些因素？I/O是如何编制的？答：CPU226主机最多可带7个扩展模块，且7个扩展模块中最多只能带2个智能扩展模块。
在配置扩展模块时，应注意CPU模块所提供DC+5V电源的负载能力。
电源超载会发生难以预料的故障或事故。
为确保电源不超载，应使各扩展模块消耗DC+5V电源的电流总和不超过CPU模块所提供电流值。
否则要对系统重新配置。
系统配置后，必须对S7-200主机内部的DC+5V电源的负载能力进行校验。
对数字量模块物理点的分配是按8点来分配地址的。

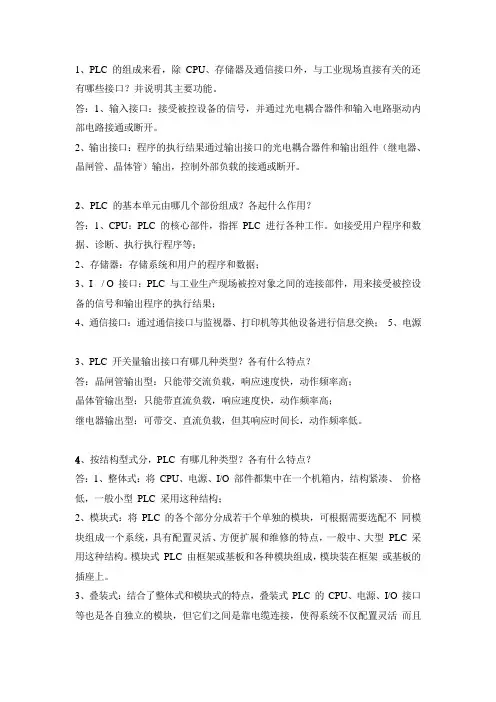

PLC简答题
1、PLC的组成来看，除CPU、存储器及通信接口外，与工业现场直接有关的还有哪些接口？并说明其主要功能。
答：1、输入接口：接受被控设备的信号，并通过光电耦合器件和输入电路驱动内部电路接通或断开。
2、输出接口：程序的执行结果通过输出接口的光电耦合器件和输出组件（继电器、晶闸管、晶体管）输出，控制外部负载的接通或断开。
2、PLC的基本单元由哪几个部份组成？各起什么作用？答：1、CPU：PLC的核心部件，指挥PLC进行各种工作。
如接受用户程序和数据、诊断、执行执行程序等；2、存储器：存储系统和用户的程序和数据；3、I / O接口：PLC与工业生产现场被控对象之间的连接部件，用来接受被控设备的信号和输出程序的执行结果；4、通信接口：通过通信接口与监视器、打印机等其他设备进行信息交换；5、电源3、PLC开关量输出接口有哪几种类型？各有什么特点？答：晶闸管输出型：只能带交流负载，响应速度快，动作频率高；晶体管输出型：只能带直流负载，响应速度快，动作频率高；继电器输出型：可带交、直流负载，但其响应时间长，动作频率低。
4、按结构型式分，PLC有哪几种类型？各有什么特点？答：1、整体式：将CPU、电源、I/O部件都集中在一个机箱内，结构紧凑、价格低，一般小型PLC采用这种结构；2、模块式：将PLC的各个部分分成若干个单独的模块，可根据需要选配不同模块组成一个系统，具有配置灵活、方便扩展和维修的特点，一般中、大型PLC采用这种结构。
模块式PLC由框架或基板和各种模块组成，模块装在框架或基板的插座上。
3、叠装式：结合了整体式和模块式的特点，叠装式PLC的CPU、电源、I/O 接口等也是各自独立的模块，但它们之间是靠电缆连接，使得系统不仅配置灵活而且体积小巧。
5、什么叫PLC的扫描周期？它主要受什么影响？答：PLC的扫描过程包含内部处理、通信服务、输入处理、程序执行、输出处理五个阶段，这五个阶段扫描一次所需的时间称为扫描周期。
PLC简答题
一1、PLC 的一个扫描周期主要包括哪些时间？扫描周期可不可以精确计算2、PLC 控制系统中有哪三类电源？S7系列CPU 224机型中没有其中的哪类电源？3、PLC 由哪几部分组成?4、电动机起动电流很大，起动时热继电器会不会动作?为什么?5、分析以下程序，画出M0.0的波形图。
（5分）二 1、 简述PLC 的工作原理。
2、 请写出时间继电器的文字代号，并画出时间继电器的延时断开常闭触头，延时闭合常闭触头的图形符号。
3、 简述PLC 的技术指标。
4、 什么是自锁，什么是互锁，各有什么功能？5、分析以下程序，说明每条指令实现的功能，写出VW0中的内容。
（5分）MOVD &VB200 AC1INCD AC1MOVW *AC1 VW0三 1、 在S7-200系列PLC 中，试说明 VB0、VW0、VD0的含义。
2、 电动机点动控制与连续运转控制的关键控制环节是什么?其主电路又有何区别(从电动机保护环节设置上分析)？3、 简述PLC 的发展方向。
4、 S7-200 PLC 指令参数所用的基本数据类型有哪些？5、 简述PLC 的主要特点。
四1、简述PLC扫描过程中输入采样的执行过程。
2、S7-200 PLC主要提供了几种编程语言？它们之间可否相互转化？3、有一数码管显示控制系统，要求4个数码管动态显示0~9999数，现拟用S7-200 PLC控制，请为其选择PLC的输出方式，并说明理由。
4、分析以下程序，画出.Q0.0的波形（5分）4、交流电动机的电气制动方法有哪些？其特点如何?五1、按下列逻辑表达式画出它所表征的电路图。
KM = SB·KA1 + KM（KA1 + KA2）2、什么是扫描周期？它主要受什么影响？3、为了保证电气控制线路工作的安全性常设的保护有哪些，采用什么电器元件来实现保护？4、从硬件因素上说明影响PLC I/O响应速度的原因有哪些？如何改善？六1、在正反转控制电路中，正反转接触器为什么要进行互锁控制？互锁控制方法有哪几种？2、可编程序控制器的基本技术特性参数有哪些?3、画出带有过载保护的三相异步电动机连续运行的控制线路，不画主电路。
plc部分题目
plc部分题⽬PLC⼀．简答题1、何为点动控制，何为长动控制，点动，长动在控制电路上的区别点动：按下按钮接触器线圈通电，电机运⾏，松开按钮，线圈失电。
长动：按下起动按钮后接触器线圈⼀直得电，按下停⽌按钮后接触器线圈才能失电；区别：⾃锁触点是否接⼊。
2、PLC执⾏程序是以循环扫描⽅式进⾏的，请问每⼀扫描过程分为哪⼏阶段？PLC的扫描分三个阶段，具体为输⼊采样阶段、程序执⾏阶段、输出刷新阶段。
3、为什么说接触器⾃所控制线路具有⽋压和失压保护功能当接触器的线圈电压等于或低于释放电压时，接触器的衔铁释放，触头复位，电压再升⾼，线圈不会⾃⾏得电，因此具有压电保护功能，同样如果电压降到0，接触器的线圈衔铁⼀定释放，触头复位，再来电，线圈不会⾃⾏得电，因此具有失压保护功能。
1、请画出继电特性曲线，并作简单说明特性曲线当输⼊信号⼩于继电器的动作信号时，继电器的输出为0，输出信号达到动作信号时，输出为1；输出信号减⼩到返回值，输出为0 。
2、PLC开关量输出模块有哪⼏种形式继电器输出型、晶体管输出型和可控硅输出型。
3、S7-200系列PLC内部常有的编程元件有哪⼏种？输⼊继电器(I)、输出继电器(Q)、通⽤辅助继电器(M)、特殊标志继电器(SM)、局部变量存储器(L)、变量存储器(V)、顺序控制继电器(S)、定时器(T)、计数器(C)、⾼速计数器(HC)和累加器(AC)。
1、顺序控制指令⼀个SCR段有哪三种？简述三种功能（1）驱动处理即在该段状态器有效时,要做什么⼯作;( 2)指定转移条件和⽬标即满⾜什么条件后状体转移到何处能（3）转移源⾃动复位功能状态发⽣转移后，置位下⼀个状态的同时，⾃动复位原状态2、中间继电器的作⽤是什么？中间继电器与接触器的区别中间继电器⽤于扩展触点数量，增加触点的数量。
⼯作原理相同，灭弧装置不同，当负载电流⼩于10A时，中间继电器可以代替接触器。
3、低压断路器有哪些脱⼝装置？试分别说明其功能低压脱扣器有热脱扣、电流脱扣、电压脱扣；热脱扣具有过载保护功能；电流脱扣具有短路保护功能；电压脱扣具有失压、⽋压功能。
PLC简答题
1、正确使用工具：简述螺丝刀使用注意事项。
（1）人带电作业时，手不可触及螺丝刀的金属杆，以免发生触电事故（2）作为电工，不应使用金属杆直通握柄，颈部的螺丝刀（3）为防止金属杆触到人体或邻近带电体，金属杆应套上绝缘管2、正确使用仪表：简述指针式万用表电阻档的使用方法。
（1）选择欧姆档（2）选择合适的量程（3）调零（4）测量、读数3、安全文明生产：回答何为安全电压？安全电压是指为了防止触电事故而由特定电源供电时，所采用的电压系列4、正确使用工具：简述冲击电钻装卸钻头时的注意事项。
冲击钻更换钻头时，应用专用扳手及螺头钻锁紧钥匙，杜绝使用非专业工具敲打钻头，断电手不能接触钻头，钻头不能对人。
5、正确使用仪表：简述指兆欧表的使用方法。
（1）测量线路对地的绝缘电阻（2）测量电动机相同的绝缘电阻（3）测量电动机和绕组对地的绝缘电阻（4）测量电缆对地的绝缘电阻6、正确使用工具：简述剥线钳的使用注意事项。
使用时，首先确定剥除的长度，然后将导线放入相应的刃口中，用手将钳柄握紧，则导线的绝缘皮即被割破断开7、正确使用仪表：简述钳形电流表的使用注意事项。
使用时，只要握紧铁芯，开关（扳手）使钳形口张开，让被测的载流导线卡在钳口中间，然后放开扳手，使钳形铁芯闭合，则钳形电流的表头指针便会指出导线中的电流8、安全文明生产：回答在邻近可能误登的架构或梯子上，应悬挂什么标示牌？禁止攀登，高压危险9、正确使用工具：简述电工刀的使用注意事项。
（1）不能在带电导线或器材上切削，以防触电（2）使用时刀口朝外切削（3）剖削导线绝缘层时，应使用刀面与导线较小的锐角，以免割伤导线（4）使用完，随时把刀身折入刀柄（5）不准用锤子敲击电工刀刀背10、安全文明生产：回答触电事故主要有哪两类。
电击、电伤11、正确使用仪表：简述功率表的使用注意事项。
（1）接线（2）接通电源按复位键后面的LED数码管将循环显示“P”，表示测试系统已经准备就绪，进入初始状态，面板上有组键盘，每组五个按键，实际测试只有用到“复位”“功能”“确认”12、安全文明生产，机床照明灯的电压为什么采用24V？因为24v电压属于安全电压，防止发生触电事故13、简述电烙铁的使用注意事项。
大学plc试题简答题及答案
大学plc试题简答题及答案一、简答题1. PLC是什么？答：PLC（Programmable Logic Controller）是一种可编程逻辑控制器，它主要用于自动化控制系统中，通过编程实现对机械设备的控制。
2. PLC的主要功能有哪些？答：PLC的主要功能包括逻辑控制、顺序控制、定时控制、计数控制、数据处理、通信联网等。
3. 简述PLC的工作原理。
答：PLC的工作原理是将输入设备的状态信息通过输入接口输入到PLC 中，PLC根据预先编写好的程序对输入信号进行处理，然后输出到输出设备，实现对机械设备的控制。
4. PLC与继电器控制系统相比有哪些优势？答：PLC与继电器控制系统相比，具有体积小、可靠性高、编程灵活、易于扩展、维护方便等优势。
5. PLC的编程语言有哪些？答：PLC的编程语言主要包括梯形图（Ladder Diagram）、功能块图（Function Block Diagram）、指令列表（Instruction List）和结构化文本（Structured Text）等。
6. 什么是PLC的扫描周期？答：PLC的扫描周期是指PLC从读取输入状态开始，到输出状态更新结束的整个过程所需的时间。
7. PLC的输入/输出模块有哪些类型？答：PLC的输入/输出模块类型包括数字输入模块、数字输出模块、模拟输入模块、模拟输出模块等。
8. PLC的通信方式有哪些？答：PLC的通信方式包括串行通信、并行通信、现场总线通信、以太网通信等。
9. PLC在工业自动化中的应用有哪些？答：PLC在工业自动化中的应用包括机床控制、生产线控制、物料搬运系统、包装机械、环境监控等。
10. 什么是PLC的故障诊断？答：PLC的故障诊断是指通过检测和分析PLC的运行状态，找出并解决系统中存在的问题，以保证系统的正常运行。
