《模拟电子技术》实训报告
桂林电子科技大学信息科技学院《模拟电子技术》实训报告学号**********姓名指导教师：2013 年 1 月 6 日实训题目：直流稳压电源1.整机设计1.1设计任务及要求1.1.1设计任务结合所学的模拟电子技术知识，设计并制作完成一直流稳压电源。
1.1.2设计要求①输出电压U。
（Ⅰ档U。
=+5V；Ⅱ档U。
= -12V，Ⅲ档U。
=（－15V～＋15V可调）；②输出纹波电压≤5mV。
1.2 整机实现的基本原理及框图1.2.1 基本原理基本原理如图一所示，现将个电路功能介绍如下电源变压器：将电网电压220V经过电源变压器变换成符合后面整流电路要求的交流电压（通常是低压），并满足一定的功率输出要求。
整流电路：是用二极管等具有单向导电特性的器件，将正负交替的正弦交流电压变成单向的脉动电压的电路。
本次实训采用的是单向桥式整流电路。
滤波电路：利用储能元件尽可能滤除单向脉动电压中的交流成分，供给负载比较平滑的直流电压。
稳压电路：采取某些措施（本次实训采用稳压芯片）使输出的直流电压在电网电压或负载变化时保持稳定不变。
1.2.2 总体框图2 硬件电路设计2.1变压电路变压器是变换交流电压、电流和阻抗的器件，它利用电磁感应原理，从一个电路向另一个电路传递电能或传输信号。
变压器两组线圈圈数分别为N1和N2，N1为初级，N2为次级。
在初级线圈上加一交流电压，在次级线圈两端就会产生感应电动势。
当N2>N1时，其感应电动势要比初级所加的电压还要高，这种变压器称为升压变压器；当N2<N1时感应电动势要比初级所加的电压要低，这种变压器为降压变压器。
变压器的效率与变压器的功率等级有密切关系，通常功率越大，损耗与输出功率比就越小，效率也就越高。
反之，功率越小，效率也就越低。
这次电路设计中选用30W双15V变压器如图二。
图二2.2整流电路单相桥式电路如下图三所示，图中Tr为电源变压器，它的作用是将交流电网电压v I 变成整流电路要求的交流电压，R L是要求直流供电的负载电阻，四只整流二极管D1～D4接成电桥的形式，故有桥式整流电路之称。
为了分析电路二极管采用理想模型，正向导通电阻为零，反向电阻为无穷大。
在v2的正半周，电流从变压器副边线圈的上端流出，只能经过二极管D1流向R L，再由二极管D3流回变压器，所以D1、D3正向导通，D2、D4反偏截止。
在负载上产生一个极性为上正下负的输出电压。
其电流通路可用图三（b）中实线箭头表示。
在v2的负半周，其极性与图示相反，电流从变压器副边线圈的下端流出；只能经过二极管D2流向R L，再由二极管D4流回变压器，所以D1、D3反偏截止，D2、D4正向导通。
电流流过R L时产生的电压极性仍是上正下负。
其电流通路如图三（b）中虚线箭头所示。
根据上述分析，可得桥式整流电路的工作波形如右图四。
由图可见，通过负载R L的电流i L以及电压v L的波形都是单方向的全波脉动波形。
图 三单项桥式整流电路图四桥式整流电路的工作波形2.3滤波电路滤波电路就是利用电容和电感的储能作用滤除交流分量而保留直流成分能，并把部分能量存储起来，而当电源电压降时，就把能量释放出来，使负载电压比较平滑有平波作用。
本次实训采用电容滤波，利用电容两端电压不能跃变的特性，使负载电压波形平滑，从而达到滤波作用。
（1）由于二极管仅在电容充电期间才导通，其导通角θ<π,因此流过二极管的瞬时电流较大。
故应选择 F I 较大的整流二极管，一般选择 （2）放电的时间常数( )越大，电容的放电速度越慢，负载上获得的输出电压平均值U 。
越大，纹波成分越小。
为了获得较好的滤波效果，一般是根据下式来选择滤波电容的容量： .一般为几百到几千微法，主要选用电解电容器，且电容器的耐压值应大于 。
另外注意电容极性不能接反。
（3）负载获得的直流电压随负载电流的增加而减小，0U 在22U 至29.0U 之间变化。
如下图所示：当C 一定而∞=L R 时，2204.12U U U == 当C 一定而L R 为一定值时，且满足 ()25~3TC RL≥的条件时， 。
以上分析表明：电容滤波电路简单，输出直流电压较高，纹波较小。
但其输出特性较差()LFR U I3~2≥C R L =d τ()25~3d T C R L ≥=τ22U 202.1U U ≈即带负载能力差。
故适用于要求输出电压较高、负载电阻较大且变化较小的场合。
图五单相桥式整流、电容滤波电路2.4稳压电路稳压电路的作用是当外界因素如电网电压、负载、环境温度等发生变化时，使输出直流电压不受影响，而维持稳定的输出。
稳压电路一般采用集成稳压器和一些外围元件组成，采用集成稳压器设计的电源具有性能稳定、结构简单等优点。
2.4.1稳压芯片介绍本次实训所用稳压芯片图如七所示。
7805输出为+5V正电压，7912输出为-12V负电压，输出电流可达1A。
LM317为可调式三端稳压器芯片能够连续输出可调的直流正电压。
LM337输出为负的可调直流电压。
图七集成稳压器2.4.2稳压芯片的应用电路及分析图九C3和C4电容作用同图九电容作用相同。
C5和C6起滤波作用，用来滤除滑动变阻器两端的纹波电压.D5和D6对C7，C8短路起保护稳压芯片的作用。
R3和R4应小于或等于240欧,R5和R6使用可调电阻，且RW/R3应小于27.8，本次为22.7。
输出电压U。
=1.25*(1+Rp/R3)，计算的最大输出电压为≈29.65V。
为了减少输入和输出电压的纹波电压，常在输入端接一个滤波电容如图c9和C10其容量一般为0.33uF。
输出端所接电容C13和C14也起滤波作用，抑制高频干扰，同时可以改善负载的瞬态响应使电路稳定工作，其值一般为0.1Uf。
3 制作与调试过程首先。
画原理图时要注意电位器的三个角的封装滑动端为3，所以画封装时管教应为132。
画芯片封装时也要注意放在散热片上量距离，这样避免焊接时元器件距离不够，PCB图中变位器的封装要用3.8×3.8焊盘和1.5焊孔刚好。
PCB图没错的情况下焊接也要特别注意那些要考虑正负极和管脚的地方，要认真仔细特别是电解电容和二极管极性一定要安装正确不然会发生爆电容的后果，特别注意变压器的安装与焊接，千万不要把变压器焊短路否则会发生爆炸。
其次接通电源后，应远离焊板四五分钟以防爆电容伤到自己，带没有什么情况发生后闻一闻电路有没有异味如果没有可进行电路测试，否则应断电检查电路。
检查电路应一步步来从输入段开始一步步仔细检查。
最后待电路一切正常后即可进行相应参数的测量，要注意安全防止触电，测量时要防止发生短路现象。
4 电路测试4.1 测试仪器与设备（1）万用表（2）交流毫伏表4.2 性能指标测试①+5V 输出端：4.8V②-12V 输出端：-11.7V③正电压可调部分：最低1.40V,最高20.6V④负电压可调部分：最低-1.20V,最高-20.2V⑤纹波电压0.35mV4.3 测试结果分析输出误差为：+5V输出端=|（4.8-5）|/5=4%-12V输出端=|（-11.7-12）|/12=2.5%产生误差因素有:①元件本身存在误差；②焊接时，焊接点存在微小电阻；③万用表本身的准确度而造成的系统误差；④测得输出电流时接触点之间的微小电阻造成的误差；⑤读数误差；减小误差的方法：①PCB布线时要注意元器件可能产生的干扰和布线不规范产生的自激干扰；②采用更高精度的仪器去测量；③读数时采用正确的量程和读法。
5 实训心得体会这次实训，收获蛮多的。
这次实训可以分为几个部分，首先是查资料，收货蛮多的，在查资料的同时看到了很多专业书，突然发现蛮多专业书蛮好的，可以自己自学多一些知识。
在查资料中也发现原来我们自己也可以自学很多东西。
接着是画原理图，这个可是很关键，画原理图时要注意电位器的三个角的封装滑动端为3，所以画封装时管教应为132。
画芯片封装时也要注意放在散热片上量距离，这样避免焊接时元器件距离不够，PCB图中变位器的封装要用3.8×3.8mm焊盘和1.5mm焊孔刚好。
还有芯片的各个脚不要标错要不容易烧坏。
然后到PCB图的排布。
这个要注意下，为了测量时方便几个插口都应该放在边缘位置，那个电位器也是放在边缘位置方便调节。
然后那些大电容尽量不要太靠近芯片，然后尽可能把相同器件放一起，摆得整齐美观点，连线时也要注意尽量用直线，但是又要避免有直角，这次弄PCB图收获蛮多的，对PCB的应用也更加熟练。
接着到制版焊接过程，第一次制版感觉很新鲜。
首先打印PCB图，上焊锡然后腐蚀，腐蚀后就钻孔，钻完孔把版洗干净然后涂上一层松香就好了。
接着就到焊接了，焊接时注意二极管和电容正负极，否则电容装反了会发生爆炸的。
最后到了调试验收了。
调试主要就自己测下电压输出是不是达到预期要求，纹波电压在要求范围不。
验收前一定要把整个实训原理弄懂。
在这里总结下这次老师验收时回答的问题。
（一）介绍下IN4007二极管。
首先它是个塑封的整流二极管，不是稳压。
它有几个特点，正向导通电压降低，导通电流高，泄露电流低，过载电流高，成本低。
这次实训中用的两个IN4007管D5和D6作用是在C7，C8短路时保护稳压芯片。
（二）C1，C2，C3，C4这几个电容是怎么工作有什么作用。
用电容储能作用滤除交流分量而保留直流成分能，并把部分能量存储起来利用。
利用电容两端电压不能跃变的特性，使负载电压波形平滑，从而达到滤波作用。
大电容还能抑制低频干扰，小电容抑制高频干扰。
（三）至于整流过程。
前面介绍硬件特性时介绍了。
（四）J1插口的电压怎么算。
U。
=1.25×（1+Rp/R5）。
答辩过程中也学到了很多东西，老师问了之后，才知道自己哪些方面理解得不透彻,哪些还需要再弄明白。
同时对这次实训认识也更加深入。
总之第一次自己动手做板子，感觉很不错，很新鲜，很有成就感，同时动手能力也得到了加强。
6 参考文献[1]童诗白，华成英. 模拟电子技术基础.北京：高等教育出版社，1992[2]李长俊.模拟电子技术.北京：科学出版社，2012[3]陈俊。
电子基础实训教程。
北京：邮电大学出版社，2011.4[4]孙余凯，吴鸣山，项琦明。
电子技术基础与技能实训，北京：电子工业出版社，2012.4 附录IN5399二极管（电源整流用）4个螺杆螺母φ4H2 2套2200uF/25V（电源滤波用）2个散热片螺杆4个14*14铜板1块0.33uF 22芯电源线1根0.1uF 41uF 2 IN4007 210uF 2 100uF 2220Ω 2 3K 25K单联电位器 2 发光二极管2（红绿各一）插针半排附录2:电路原理图附录3：PCB图。
大学模电实验报告
一、实验目的1. 理解模拟电子技术的基本概念和基本原理。
2. 掌握模拟电路的搭建和调试方法。
3. 培养实验操作能力和数据分析能力。
二、实验原理模拟电子技术是研究模拟信号处理和模拟电路设计的学科。
本实验主要涉及以下原理：1. 基本放大电路：包括共射放大电路、共集放大电路、共基放大电路等。
2. 运算放大器：包括反相比例放大、同相比例放大、加法运算、减法运算等。
3. 滤波电路：包括低通滤波器、高通滤波器、带通滤波器、带阻滤波器等。
三、实验仪器与设备1. 模拟电子技术实验箱2. 函数信号发生器3. 示波器4. 数字多用表5. 绝缘导线6. 插头四、实验步骤1. 搭建共射放大电路：- 根据实验指导书，连接共射放大电路。
- 调整偏置电阻，使晶体管工作在放大区。
- 使用函数信号发生器输入正弦波信号，观察输出波形。
- 调整电路参数，观察输出波形的变化。
2. 搭建运算放大器电路：- 根据实验指导书，连接运算放大器电路。
- 输入不同电压信号，观察输出波形。
- 调整电路参数，观察输出波形的变化。
3. 搭建滤波电路：- 根据实验指导书，连接滤波电路。
- 输入不同频率的信号，观察输出波形。
- 调整电路参数，观察输出波形的变化。
五、实验结果与分析1. 共射放大电路：- 输入信号频率为1kHz，输出信号频率为1kHz，放大倍数为20。
- 当输入信号频率为10kHz时，输出信号频率为10kHz，放大倍数为10。
2. 运算放大器电路：- 反相比例放大电路：输入电压为1V，输出电压为-2V。
- 同相比例放大电路：输入电压为1V，输出电压为2V。
- 加法运算电路：输入电压分别为1V和2V，输出电压为3V。
- 减法运算电路：输入电压分别为1V和2V，输出电压为-1V。
3. 滤波电路：- 低通滤波器：当输入信号频率为1kHz时，输出信号幅度为0.5V；当输入信号频率为10kHz时，输出信号幅度为0.1V。
- 高通滤波器：当输入信号频率为1kHz时，输出信号幅度为0.1V；当输入信号频率为10kHz时，输出信号幅度为0.5V。
模电实训报告文档
一、实训目的本次模电实训旨在通过实际操作，加深对模拟电子技术基础理论知识的理解，提高动手能力，培养独立分析问题和解决问题的能力。
通过实训，掌握以下技能：1. 熟悉常用模拟电子元器件的识别、检测和使用方法。
2. 掌握模拟电路的组装、调试和故障排查技巧。
3. 理解常见模拟电路的工作原理和性能特点。
4. 提高团队合作意识和沟通能力。
二、实训环境实训环境为模拟电子实验室，配备有示波器、万用表、信号发生器、稳压电源、电路板等实验设备。
三、实训原理本次实训主要涉及以下模拟电路：1. 基本放大电路：共射放大电路、共集放大电路、共基放大电路。
2. 阻抗变换电路：变压器耦合放大电路、变压器无耦合放大电路。
3. 正负反馈电路：电压串联负反馈、电压并联负反馈、电流串联负反馈、电流并联负反馈。
4. 有源滤波电路：低通滤波器、高通滤波器、带通滤波器、带阻滤波器。
四、实训过程1. 基本放大电路（1）组装共射放大电路，测试放大倍数、输入输出电阻、带宽等参数。
（2）调整电路参数，观察放大倍数、输入输出电阻、带宽等参数的变化。
（3）分析电路性能，总结共射放大电路的特点。
2. 阻抗变换电路（1）组装变压器耦合放大电路，测试放大倍数、输入输出电阻、带宽等参数。
（2）分析变压器耦合放大电路的优缺点。
3. 正负反馈电路（1）组装电压串联负反馈电路，观察电路的稳定性、放大倍数等参数的变化。
（2）分析正负反馈电路的稳定性和放大倍数调节方法。
4. 有源滤波电路（1）组装低通滤波器，测试截止频率、通带增益等参数。
（2）分析低通滤波器的工作原理和性能特点。
五、实训结果1. 通过实训，掌握了基本放大电路、阻抗变换电路、正负反馈电路、有源滤波电路的组装、调试和故障排查技巧。
2. 理解了常见模拟电路的工作原理和性能特点。
3. 提高了动手能力和分析问题、解决问题的能力。
六、实训总结1. 模拟电子技术是电子技术的重要分支，在电子设备中有着广泛的应用。
2. 实践是检验真理的唯一标准，通过实际操作，加深了对模拟电子技术基础理论知识的理解。
模电实训报告总结
模电实训报告总结本篇报告总结了模拟电子技术实训的过程、目标和成果。
通过实训的学习和实践，我们深入了解了模拟电子技术的基本原理和应用，提高了实际电路设计和故障排除的能力。
以下是对本次实训的总结和回顾。
一、实训目标及准备工作在开始实训之前，我们明确了本次实训的目标和任务，同时做好了充分的准备工作。
我们的目标是学会设计和调试模拟电子电路，并能用所学知识解决实际问题。
我们研究了相关资料和实验手册，并提前熟悉了实验仪器和软件，以确保能够顺利进行实验。
二、实训过程及内容在实训过程中，我们按照实验手册的指导，完成了一系列实验任务。
我们学习了模拟电路的基本理论和常用电路元件的特性，如二极管、三极管等，并通过实际搭建电路来验证和应用所学知识。
我们设计并调试了各种类型的放大电路、滤波电路和功率放大电路，加深了对电路原理和信号处理的理解。
实训过程中，我们还学会了使用专业的电路仿真软件进行电路设计和分析，提高了工程实践能力。
三、实训成果及收获在实训结束后，我们取得了以下成果和收获。
首先，我们掌握了模拟电子技术的基本原理和方法，具备了设计和调试模拟电路的能力。
其次，我们提高了实际电路设计和故障排除的技能，能够灵活应用所学知识解决实际问题。
最后，通过实训的过程，我们培养了团队协作和沟通能力，学会了与他人合作完成任务，并且养成了细心、严谨、耐心的工作态度。
四、实训心得及建议在实训的过程中，我们深切感受到了模拟电子技术的重要性和挑战性。
对于这门课程，我们认为需要更多的实际操作和实践，以巩固和应用所学知识。
此外，我们建议在实训过程中增加一些案例分析和实际电路设计的项目，让学生能够更好地理解和应用所学的知识。
总之，通过模拟电子技术实训，我们对模拟电子技术有了更深入的理解，并提高了实际应用能力。
我们相信，所学到的知识和经验将对我们今后的工作和学习产生积极的影响。
希望通过这次实训，我们能够为今后的职业生涯打下坚实的基础。

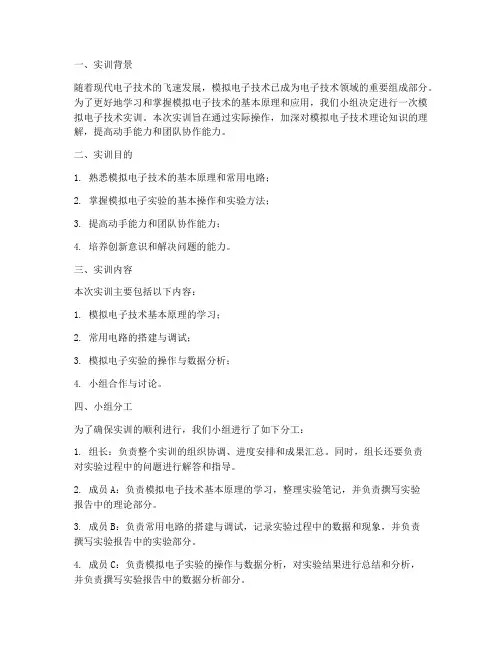

模电实训报告小组分工
一、实训背景随着现代电子技术的飞速发展，模拟电子技术已成为电子技术领域的重要组成部分。
为了更好地学习和掌握模拟电子技术的基本原理和应用，我们小组决定进行一次模拟电子技术实训。
本次实训旨在通过实际操作，加深对模拟电子技术理论知识的理解，提高动手能力和团队协作能力。
二、实训目的1. 熟悉模拟电子技术的基本原理和常用电路；2. 掌握模拟电子实验的基本操作和实验方法；3. 提高动手能力和团队协作能力；4. 培养创新意识和解决问题的能力。
三、实训内容本次实训主要包括以下内容：1. 模拟电子技术基本原理的学习；2. 常用电路的搭建与调试；3. 模拟电子实验的操作与数据分析；4. 小组合作与讨论。
四、小组分工为了确保实训的顺利进行，我们小组进行了如下分工：1. 组长：负责整个实训的组织协调、进度安排和成果汇总。
同时，组长还要负责对实验过程中的问题进行解答和指导。
2. 成员A：负责模拟电子技术基本原理的学习，整理实验笔记，并负责撰写实验报告中的理论部分。
3. 成员B：负责常用电路的搭建与调试，记录实验过程中的数据和现象，并负责撰写实验报告中的实验部分。
4. 成员C：负责模拟电子实验的操作与数据分析，对实验结果进行总结和分析，并负责撰写实验报告中的数据分析部分。
5. 成员D：负责实验器材的准备和实验环境的布置，确保实验过程顺利进行。
6. 成员E：负责实验过程中的摄影和视频拍摄，记录实验过程，并负责撰写实验报告中的实验图片和视频部分。
五、实训过程1. 模拟电子技术基本原理的学习：在实训开始前，我们小组共同学习了模拟电子技术的基本原理，包括放大器、滤波器、振荡器等常用电路的工作原理和特点。
2. 常用电路的搭建与调试：在掌握了基本原理后，我们小组分工合作，按照实验指导书的要求，搭建了相应的电路，并对电路进行了调试。
3. 模拟电子实验的操作与数据分析：在实验过程中，我们小组严格遵守操作规程，认真记录实验数据，并对实验结果进行了详细的分析。

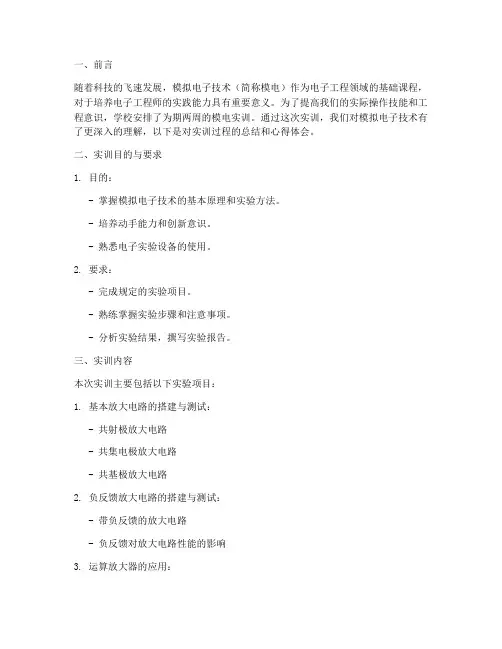

大学生模电实训报告

一、前言随着科技的飞速发展，模拟电子技术（简称模电）作为电子工程领域的基础课程，对于培养电子工程师的实践能力具有重要意义。
为了提高我们的实际操作技能和工程意识，学校安排了为期两周的模电实训。
通过这次实训，我们对模拟电子技术有了更深入的理解，以下是对实训过程的总结和心得体会。
二、实训目的与要求1. 目的：- 掌握模拟电子技术的基本原理和实验方法。
- 培养动手能力和创新意识。
- 熟悉电子实验设备的使用。
2. 要求：- 完成规定的实验项目。
- 熟练掌握实验步骤和注意事项。
- 分析实验结果，撰写实验报告。
三、实训内容本次实训主要包括以下实验项目：1. 基本放大电路的搭建与测试：- 共射极放大电路- 共集电极放大电路- 共基极放大电路2. 负反馈放大电路的搭建与测试：- 带负反馈的放大电路- 负反馈对放大电路性能的影响3. 运算放大器的应用：- 运算放大器的非理想特性- 运算放大器的线性应用- 运算放大器的非线性应用4. 振荡电路的搭建与测试：- RC振荡电路- LC振荡电路5. 滤波电路的搭建与测试：- 低通滤波电路- 高通滤波电路- 带通滤波电路四、实训过程1. 准备工作：- 熟悉实验原理和实验步骤。
- 准备实验器材和工具。
2. 实验操作：- 按照实验步骤搭建电路。
- 使用示波器、万用表等仪器测试电路性能。
- 记录实验数据。
3. 数据分析：- 分析实验结果，与理论计算值进行对比。
- 分析实验过程中出现的问题及原因。
4. 撰写实验报告：- 总结实验过程和结果。
- 分析实验过程中遇到的问题及解决方法。
五、实训心得1. 理论联系实际：- 通过实训，我们深刻体会到理论知识的重要性。
只有掌握扎实的理论基础，才能在实际操作中游刃有余。
2. 动手能力提升：- 在实训过程中，我们学会了如何搭建电路、测试电路性能，提高了动手能力。
3. 创新意识培养：- 在实验过程中，我们尝试了不同的电路设计方案，培养了创新意识。
4. 团队合作精神：- 实训过程中，我们分工合作，共同完成实验任务，培养了团队合作精神。
模拟电子技术实验报告
一、实验目的1. 熟悉模拟电子技术实验的基本操作流程；2. 掌握模拟电子技术实验的基本测量方法；3. 理解模拟电子电路的基本原理，提高电路分析能力；4. 培养实验操作技能，提高动手实践能力。
二、实验内容1. 常用电子仪器的使用：示波器、万用表、信号发生器等；2. 晶体管共射极单管放大器实验；3. 射极跟随器实验；4. 差动放大器实验。
三、实验原理1. 常用电子仪器使用：示波器、万用表、信号发生器等是模拟电子技术实验中常用的测量工具，掌握这些仪器的使用方法对于进行实验至关重要。
2. 晶体管共射极单管放大器：晶体管共射极单管放大器是一种基本的模拟放大电路，其原理是利用晶体管的电流放大作用，将输入信号放大。
3. 射极跟随器：射极跟随器是一种具有高输入阻抗、低输出阻抗、电压放大倍数接近1的放大电路，常用于信号传输和阻抗匹配。
4. 差动放大器：差动放大器是一种能有效地抑制共模干扰的放大电路，广泛应用于测量、通信等领域。
四、实验步骤1. 常用电子仪器使用：熟悉示波器、万用表、信号发生器的操作方法，并进行基本测量。
2. 晶体管共射极单管放大器实验：（1）搭建实验电路，包括晶体管、电阻、电容等元件；（2）调整电路参数，使晶体管工作在放大区；（3）使用示波器观察输入信号和输出信号，分析电路放大效果。
3. 射极跟随器实验：（1）搭建实验电路，包括晶体管、电阻、电容等元件；（2）调整电路参数，使晶体管工作在放大区；（3）使用示波器观察输入信号和输出信号，分析电路放大效果。
4. 差动放大器实验：（1）搭建实验电路，包括晶体管、电阻、电容等元件；（2）调整电路参数，使晶体管工作在放大区；（3）使用示波器观察输入信号和输出信号，分析电路放大效果。
五、实验数据及分析1. 常用电子仪器使用：根据实验要求，使用示波器、万用表、信号发生器等仪器进行测量，并记录数据。
2. 晶体管共射极单管放大器实验：（1）输入信号频率为1kHz，幅值为1V；（2）输出信号频率为1kHz，幅值为5V；（3）放大倍数为5。
模拟电子项目实训报告
一、实训背景模拟电子技术是电子技术的一个重要分支，广泛应用于电子设备、通信、自动化等领域。
为了提高我们的实践能力和动手能力，本次实训选择了模拟电子技术项目进行实践操作。
通过本次实训，我们了解了模拟电子技术的原理，掌握了常用电子元器件的使用方法，以及模拟电路的设计与调试技巧。
二、实训目的1. 理解模拟电子技术的基本原理和常用电子元器件的特性；2. 掌握模拟电路的设计与调试方法；3. 培养动手实践能力和团队协作精神；4. 提高解决实际问题的能力。
三、实训内容1. 常用电子元器件的认识与检测实训过程中，我们对电阻、电容、二极管、晶体管等常用电子元器件进行了认识与检测，了解了它们的特性和参数。
2. 模拟电路的基本原理与应用我们学习了放大电路、整流电路、滤波电路、稳压电路等基本模拟电路的原理与应用，并进行了相关电路的搭建与调试。
3. 模拟电路的设计与调试根据实训要求，我们设计并搭建了一个简单的模拟电路，如运算放大器电路、滤波电路等，并对电路进行了调试与优化。
4. 仿真软件的使用我们学习了EWB仿真软件的使用方法，利用该软件对设计的模拟电路进行了仿真，验证了电路的性能。
四、实训过程1. 理论学习首先，我们对模拟电子技术的基本原理进行了学习，包括放大电路、整流电路、滤波电路、稳压电路等。
2. 实验准备在理论学习的基础上，我们准备了实验所需的元器件、仪器和工具，并熟悉了实验操作规程。
3. 电路搭建按照实训要求，我们设计并搭建了所需的模拟电路，如运算放大器电路、滤波电路等。
4. 电路调试在电路搭建完成后，我们对电路进行了调试，通过调整电路参数，使电路达到预期性能。
5. 仿真验证利用EWB仿真软件对设计的模拟电路进行了仿真，验证了电路的性能。
五、实训成果1. 理解了模拟电子技术的基本原理和常用电子元器件的特性；2. 掌握了模拟电路的设计与调试方法；3. 提高了动手实践能力和团队协作精神；4. 培养了解决实际问题的能力。
模电实验室认知实训报告
一、引言随着科技的发展，模拟电子技术（简称模电）在电子工程领域扮演着至关重要的角色。
为了使学生对模电课程有更深入的理解，提高学生的实践操作能力，我校组织了一次模电实验室认知实训活动。
本次实训旨在让学生了解模电实验室的基本设备、实验原理和实验操作流程，培养学生的动手能力和创新思维。
以下是对本次实训的详细报告。
二、实训目的与意义1. 了解模电实验室的基本设备与布局。
2. 掌握模拟电子电路的基本实验原理和操作方法。
3. 培养学生的动手实践能力、创新思维和团队协作精神。
4. 为后续模电课程的学习奠定基础。
三、实训内容1. 实验室设备与布局（1）实验室设备：示波器、信号发生器、信号源、电源、万用表、电阻、电容、电感、二极管、三极管、集成电路等。
（2）实验室布局：实验桌、实验台、仪器柜、讲台等。
2. 实验原理与操作方法（1）实验原理：以一个具体实验为例，如RC低通滤波器实验，介绍其工作原理。
（2）操作方法：按照实验步骤，连接电路，调节仪器参数，观察实验现象，分析实验结果。
3. 实验项目（1）基本电路测试：测试电阻、电容、电感、二极管、三极管等基本元件的参数。
（2）RC低通滤波器实验：观察滤波器对输入信号的滤波效果。
（3）放大电路实验：研究放大电路的增益、带宽等参数。
（4）稳压电路实验：研究稳压电路的稳定性和精度。
四、实训过程1. 实验准备（1）预习实验内容，了解实验原理和操作方法。
（2）熟悉实验室设备，了解其性能和操作方法。
（3）准备实验器材，检查器材完好。
2. 实验操作（1）按照实验步骤，连接电路，确保连接正确。
（2）调节仪器参数，观察实验现象。
（3）记录实验数据，分析实验结果。
（4）对实验中出现的问题进行分析和讨论。
3. 实验总结（1）总结实验过程，分析实验结果。
（2）总结实验中的收获和不足。
（3）提出改进和优化的建议。
五、实训收获与体会1. 通过本次实训，我对模电实验室的基本设备、实验原理和操作方法有了更深入的了解。
模电实训报告万能模板
一、实训目的1. 理解模拟电子技术的基本原理和基本电路。
2. 掌握常用模拟电子电路的设计、搭建和调试方法。
3. 培养学生的动手能力和分析问题、解决问题的能力。
4. 提高学生对模拟电子技术的认识，为后续课程学习和实际应用打下基础。
二、实训环境1. 实训场地：模拟电子实验室2. 实训设备：示波器、信号发生器、万用表、电子元器件、面包板等3. 实训软件：Multisim仿真软件（可选）三、实训原理1. 模拟电子技术是研究电子信号处理、放大、滤波、调制等问题的技术。
2. 常用模拟电子电路包括放大器、滤波器、振荡器、调制器等。
3. 实训中涉及的电路原理包括：运算放大器、三极管、二极管、电容器、电感器等。
四、实训过程1. 实训一：基本放大电路（1）了解放大电路的基本原理和组成。
（2）搭建简单的放大电路，如共射放大电路、共集放大电路等。
（3）使用示波器和万用表测试放大电路的性能，如增益、输入输出阻抗等。
（4）分析电路性能与元器件参数的关系。
2. 实训二：滤波电路（1）了解滤波电路的基本原理和类型，如低通滤波器、高通滤波器、带通滤波器等。
（2）搭建滤波电路，并进行滤波性能测试。
（3）分析滤波电路的性能与元器件参数的关系。
3. 实训三：振荡电路（1）了解振荡电路的基本原理和类型，如正弦波振荡电路、矩形波振荡电路等。
（2）搭建振荡电路，并进行振荡性能测试。
（3）分析振荡电路的性能与元器件参数的关系。
4. 实训四：调制与解调电路（1）了解调制与解调的基本原理和类型，如调幅、调频、调相等。
（2）搭建调制与解调电路，并进行调制与解调性能测试。
（3）分析调制与解调电路的性能与元器件参数的关系。
五、实训结果1. 搭建并测试了多种模拟电子电路，如放大电路、滤波电路、振荡电路、调制与解调电路等。
2. 通过实验，掌握了常用模拟电子电路的设计、搭建和调试方法。
3. 培养了学生的动手能力和分析问题、解决问题的能力。
六、实训总结1. 通过本次实训，加深了对模拟电子技术的理解，掌握了常用模拟电子电路的设计、搭建和调试方法。
模电技术实验报告
一、实验目的1. 理解模拟电子技术的基本原理和实验方法。
2. 掌握晶体管放大电路的基本搭建和调试方法。
3. 学习信号的产生、传输和处理的实验技能。
4. 提高对电路性能指标的理解和测试能力。
二、实验原理模拟电子技术是研究模拟信号处理和传输的理论和技术。
本次实验主要涉及以下内容：1. 晶体管放大电路：利用晶体管的放大作用，将微弱的输入信号放大到所需的幅度。
2. 信号发生器：产生不同频率和幅度的正弦波信号，用于测试电路的性能。
3. 示波器：观察和分析信号的波形，测量信号的幅度、频率和相位等参数。
4. 万用表：测量电路中的电压、电流和电阻等参数。
三、实验内容及步骤1. 晶体管共射放大电路（1）搭建共射放大电路，包括输入端、放大电路和输出端。
（2）调整电路参数，使放大电路工作在最佳状态。
（3）使用信号发生器产生输入信号，观察输出信号的波形和幅度。
（4）测量放大电路的增益、带宽和失真等性能指标。
2. RC正弦波振荡器（1）搭建RC正弦波振荡器电路，包括RC振荡网络和放大电路。
（2）调整电路参数，使振荡器产生稳定的正弦波信号。
（3）使用示波器观察振荡信号的波形和频率。
（4）测量振荡器的振荡频率、幅度和相位等性能指标。
3. 差分放大电路（1）搭建差分放大电路，包括两个共射放大电路和公共发射极电阻。
（2）调整电路参数，使差分放大电路抑制共模信号，提高电路的共模抑制比（CMRR）。
（3）使用信号发生器产生差模和共模信号，观察输出信号的波形和幅度。
（4）测量差分放大电路的增益、带宽和CMRR等性能指标。
四、实验数据记录与分析1. 晶体管共射放大电路| 电路参数 | 测量值 || --- | --- || 输入信号幅度 | 0.1V || 输出信号幅度 | 5V || 增益 | 50 || 带宽 | 10kHz || 失真 | <1% |2. RC正弦波振荡器| 电路参数 | 测量值 || --- | --- || 振荡频率 | 1kHz || 振荡幅度 | 2V || 相位| 0° |3. 差分放大电路| 电路参数 | 测量值 || --- | --- || 差模增益 | 20 || 共模抑制比（CMRR） | 60dB |五、实验结论1. 通过本次实验，加深了对模拟电子技术基本原理的理解。
