日光灯管组装步骤

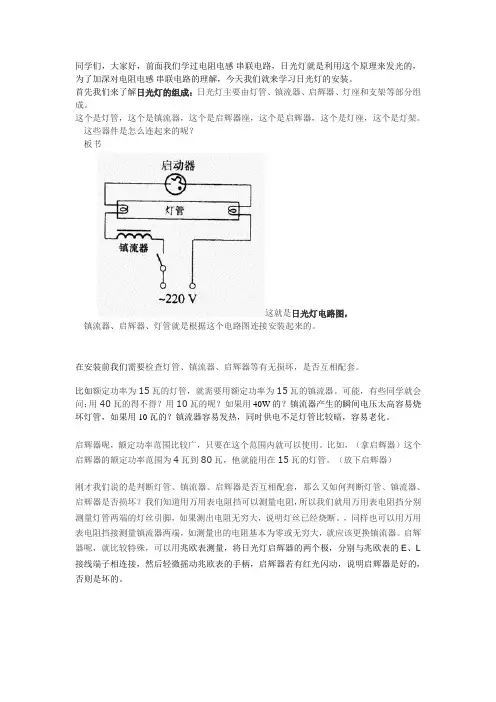

日光灯的安装讲解
同学们，大家好，前面我们学过电阻电感串联电路，日光灯就是利用这个原理来发光的，为了加深对电阻电感串联电路的理解，今天我们就来学习日光灯的安装。
首先我们来了解日光灯的组成：日光灯主要由灯管、镇流器、启辉器、灯座和支架等部分组成。
这个是灯管，这个是镇流器，这个是启辉器座，这个是启辉器，这个是灯座，这个是灯架。
这些器件是怎么连起来的呢？板书这就是日光灯电路图，镇流器、启辉器、灯管就是根据这个电路图连接安装起来的。
在安装前我们需要检查灯管、镇流器、启辉器等有无损坏，是否互相配套。
比如额定功率为15瓦的灯管，就需要用额定功率为15瓦的镇流器。
可能，有些同学就会问：用40瓦的得不得？用10瓦的呢？如果用40W的？镇流器产生的瞬间电压太高容易烧坏灯管，如果用10瓦的？镇流器容易发热，同时供电不足灯管比较暗，容易老化。
启辉器呢，额定功率范围比较广，只要在这个范围内就可以使用。
比如，（拿启辉器）这个启辉器的额定功率范围为4瓦到80瓦，他就能用在15瓦的灯管。
（放下启辉器）刚才我们说的是判断灯管、镇流器、启辉器是否互相配套，那么又如何判断灯管、镇流器、启辉器是否损坏？我们知道用万用表电阻挡可以测量电阻，所以我们就用万用表电阻挡分别测量灯管两端的灯丝引脚，如果测出电阻无穷大，说明灯丝已经烧断。
，同样也可以用万用表电阻挡接测量镇流器两端，如测量出的电阻基本为零或无穷大，就应该更换镇流器。
启辉器呢，就比较特殊，可以用兆欧表测量，将日光灯启辉器的两个极，分别与兆欧表的E、L 接线端子相连接，然后轻微摇动兆欧表的手柄，启辉器若有红光闪动，说明启辉器是好的，否则是坏的。
接下来我们就来学习安装日光灯。
首先准备灯架，灯架的长短是根据日光灯灯管长度的要求来购置的，然后组装灯架，组装灯架第一步就是把两只灯座固定在灯架左右两侧的适当位置根据灯管的长短来定，再在把启辉器座安装在灯架上。
组装灯架第2步用一根单导线一端连接启辉器座的左边另一端连接灯座左边的接线柱，再用另一根单导线一端连接启辉器座的右边另一端连接灯座右边的接线柱。
日光灯管的安装方法
日光灯管的安装方法
(1)准备灯架。
根据日光灯管的长度，购置或制作与之配套
的灯架。
(2)组装灯具。
日光灯灯具的组装，就是将镇流器、启辉器、灯座和灯管安装在铁制或木制灯架上。
组装时必须注意，镇流器应与电源电压、灯管功率相匹配，不可随意选用。
由于镇流器比较重,又是发热体，应将其扣装在灯架中间或在镇流器上安装隔热装置。
启辉器规格应根据灯管功率来确定并将其装在灯架上便于维修和更换的地点。
两灯座之间的距离应准确，防止因灯脚松，从而造成灯管掉落。
(3)固定灯架。
固定灯架的方式有吸顶式和悬吊式两种.悬吊式又分金属链条悬吊和钢管悬吊两种。
安装前先在预设的固定点打孔预埋合适的固定件，然后将灯架固定在固定件上。
(4)组装接线。
启辉器座上的两个接线端分别与两个灯座中的一个接线端连接，余下的接线端，其中一个与电源中性线连接着，另一个与镇流器的一个出线头连接。
镇流器的另一个出线头与开关的一个接线端连接，开关的另一个接线端与电源中的一根火线连接。
与镇流器连接的导线既可通过瓷接线柱连接，也可直接连接，但要恢复绝缘层。
接线完毕后要对照电路图仔细检查。
(5)安装灯管。
安装灯管时，对插入式灯座，先将灯管一端灯脚插入带弹簧的
一个灯座，稍用力使弹簧灯座活动部分向外退出-小段距离，另一端趁势插入不带弹簧的灯座。
对开启式灯座，先将灯管两端灯脚同时卡入灯座的开缝中，再用手握住灯管两端头旋转约1/4圈，灯管的两个引出脚即被弹簧片卡紧，使电路接通，
(6)安装启辉器
最后把启辉器旋放在启辉器底座上。
T8灯管装配工序解析
拟制
日期
批准
日期
发行日期
编号：SC-WI-L004 产品名称：日光灯
版本：A1
文件页码：6/11 型 号：T8(0.6m/1.2m)
工 位：装灯管灯罩
目的：为灯管通电前做准备 制作过程： 1. 将面罩的一头与铝材的一头对齐，扣住面罩用力压入铝灯条的灯罩槽内，之后逐一向 灯管另一端压灯罩，直至使面罩的两边完全卡到铝灯管的卡槽内。 2. 检查灯罩是否有划伤、是否有异物等现象，确认无误后将合格品转入下道工序。
拟制
日期
批准
日期
发行日期
编号：SC-WI-L004 产品名称：日光灯
版本：A1
文件页码：3/11 型 号：T8(0.6m/1.2m)
工 位：装灯板
目的：为灯板连线做准备 制作过程：
将已印刷散热膏的铝基板按照先装B板，后装A板的顺序用专用夹具装入铝灯管的灯板槽内 （如图1所示）
所需材料 \工具
有绳防静电手腕
所需材料 \工具 铝灯管半成品 PC灯罩
规格型号 有电源
注意事项： 1. 须将线头连接处套上热缩管。 2. 严禁堆放，以免划伤灯罩和铝材。
拟制
日期
批准
日期
发行日期
编号：SC-WI-L004 产品名称：日光灯
版本：A1
文件页码：7/11 型 号：T8(0.6m/1.2m)
工 位：安装驱动电源
目的：为安装灯头做准备 制作过程： 1.用鳄鱼夹一端连接重物，一端夹住电源线，将铝基板竖直放置将电源线插入到铝材中间， 抖动电源，使电源线迅速穿过，将电源穿入铝灯管。 2. 穿电源时注意不能将电源外部包的聚酯薄膜割破。否则须要重新更换。
编号：SC-WI-L004 产品名称：日光灯

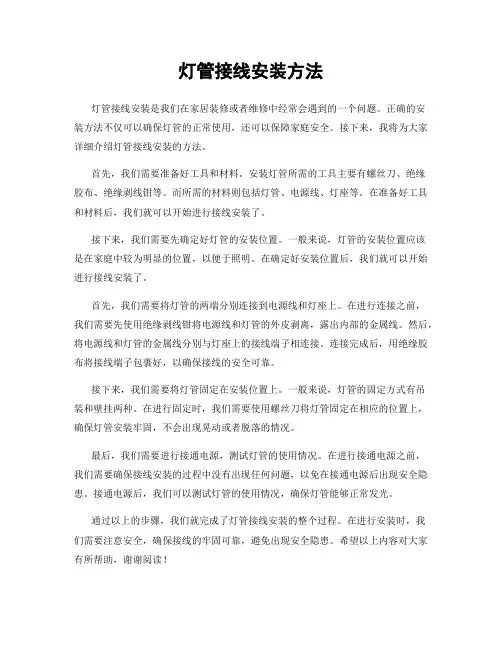

灯管接线安装方法
灯管接线安装方法灯管接线安装是我们在家居装修或者维修中经常会遇到的一个问题。
正确的安装方法不仅可以确保灯管的正常使用，还可以保障家庭安全。
接下来，我将为大家详细介绍灯管接线安装的方法。
首先，我们需要准备好工具和材料。
安装灯管所需的工具主要有螺丝刀、绝缘胶布、绝缘剥线钳等。
而所需的材料则包括灯管、电源线、灯座等。
在准备好工具和材料后，我们就可以开始进行接线安装了。
接下来，我们需要先确定好灯管的安装位置。
一般来说，灯管的安装位置应该是在家庭中较为明显的位置，以便于照明。
在确定好安装位置后，我们就可以开始进行接线安装了。
首先，我们需要将灯管的两端分别连接到电源线和灯座上。
在进行连接之前，我们需要先使用绝缘剥线钳将电源线和灯管的外皮剥离，露出内部的金属线。
然后，将电源线和灯管的金属线分别与灯座上的接线端子相连接。
连接完成后，用绝缘胶布将接线端子包裹好，以确保接线的安全可靠。
接下来，我们需要将灯管固定在安装位置上。
一般来说，灯管的固定方式有吊装和壁挂两种。
在进行固定时，我们需要使用螺丝刀将灯管固定在相应的位置上，确保灯管安装牢固，不会出现晃动或者脱落的情况。
最后，我们需要进行接通电源，测试灯管的使用情况。
在进行接通电源之前，我们需要确保接线安装的过程中没有出现任何问题，以免在接通电源后出现安全隐患。
接通电源后，我们可以测试灯管的使用情况，确保灯管能够正常发光。
通过以上的步骤，我们就完成了灯管接线安装的整个过程。
在进行安装时，我们需要注意安全，确保接线的牢固可靠，避免出现安全隐患。
希望以上内容对大家有所帮助，谢谢阅读！。
灯具组装流程作业指导书
灯具组装流程作业指导书一、准备工作1. 确认工作场地整洁，确保组装操作时无障碍；2. 准备好所需的工具和材料，例如灯具零件、螺丝刀、电动螺丝刀、胶水等；3. 查看产品说明书，了解组装步骤及注意事项；4. 佩戴必要的个人防护装备，如手套、护目镜等。
二、组装步骤1. 将灯具零件按照产品说明书中的图纸排列整齐，确保零件齐全；2. 根据图纸上标注的编号，逐一组装灯具零件，确保配对正确；3. 使用螺丝刀或电动螺丝刀，按照图纸上的螺丝孔位置，将零件固定在一起；4. 注意螺丝的拧紧力度，不能过紧也不能过松，以免影响产品的使用寿命；5. 在必要的位置上添加胶水，增加零件的稳固度；6. 完成组装后，对整个灯具进行检查，确保所有零件安装正确，没有松动的地方；7. 将组装好的灯具进行清洁，去除表面的指纹、灰尘等；8. 进行灯具的功能测试，确保灯具的亮度和灯光颜色符合标准。
三、注意事项1. 在操作过程中要注意保持工作场地整洁，避免零件乱放或遗失；2. 注意操作时的安全，避免划伤或灼伤等意外事件的发生；3. 注意组装顺序，确保每个零件都安装正确，避免后期拆卸重做；4. 注意保养灯具，定期清洁和维护，延长产品寿命；5. 如果在操作过程中遇到问题，及时寻求帮助或咨询同事。
四、结束工作1. 完成组装工作后，及时整理工作场地，归还工具和材料；2. 将组装好的灯具进行包装，确保不受损；3. 将包装好的灯具送至质检部门进行检验，确认产品合格后进行出货。
以上就是灯具组装流程的作业指导书，希望能帮助您顺利完成组装工作。
如果在工作过程中有任何疑问或困难，欢迎随时向上级领导或同事寻求帮助。
祝您工作顺利！。
灯管接线安装方法
灯管接线安装方法灯管接线安装方法是指将灯管与电源连接，以确保灯管正常工作的过程。
灯管接线的安装方法有多种，其中比较常用的包括直接接线法、电路板接线法和插接式接线法。
一、直接接线法这是一种简单常见的灯管接线方法，适用于一般家庭和办公室等室内场所。
步骤如下：1. 先检查电源电压是否与灯管的要求相符，确保电压稳定，避免对灯管造成损坏。
2. 准备好必要的工具和材料，如绝缘胶带、绝缘管、螺丝刀等。
3. 关闭电源总开关，确保安全。
4. 使用螺丝刀将灯管两端的接线端子固定在灯管座上。
一般情况下，灯管的两端分别有一个金属引线，分别是阳极（Anode）和阴极（Cathode）。
5. 将阳极所在一端的接线端子与电源的阳极端子连接。
通常情况下，阳极端子位置较长一些。
6. 将阴极所在一端的接线端子与电源的阴极端子连接。
阴极端子位置较短。
7. 使用绝缘胶带将接线端子包好，确保绝缘安全。
8. 打开电源总开关，观察灯管是否正常工作。
二、电路板接线法电路板接线法适用于需要多个灯管的情况，如商场、工厂等。
步骤如下：1. 检查电路板的电源情况，确保电压和电流符合灯管的要求。
2. 准备好必要的工具和材料，如电路板、导线、螺丝刀等。
3. 关闭电源总开关，确保安全。
4. 将电路板安装在合适位置，确保电路板的固定稳固。
5. 按照电路板上的标记，将灯管的阳极（Anode）和阴极（Cathode）连接到对应的接线端子上。
6. 用螺丝刀将接线端子固定在电路板上。
7. 使用导线将电路板的电源与电源总开关连接。
8. 打开电源总开关，观察灯管是否正常工作。
三、插接式接线法插接式接线法是一种灵活、可调整灯管布局的接线方法，适用于需要经常更换或移动灯管的场合，如展览会场等。
步骤如下：1. 准备好必要的工具和材料，如插座、插头、导线等。
2. 根据实际需要，将插座安装在合适的位置，确保固定稳固。
3. 将插头与灯管的接线端子连接，确保接触良好。
4. 使用导线将插座的电源与电源总开关连接。
如何安装LED灯管——LED灯管安装方法及接线说明.pdf
LED灯管就安装方式分为两大类：一体化灯管系列和支架灯管系列，这两种安装方法如下：
一体化系列L E D灯管安装方法
一、怎么样固定一体化L E D灯管（如图）一体化LED灯管配件里面都会带有两个不锈钢的卡簧，用来安装LED灯管，先将两个不锈钢卡簧根据LED灯管的长度及需要安装的位置固定好（两个卡簧之间的距离=L E D灯管的长度/3）。
最后将L E D灯管装入固定好的卡簧里面二、一体化L E D灯管怎么接线（如图）
PS：两根白线连接火线或零线均可亮灯，不必区分零火线；黄线是地线，绝不可
以连接到火线或零线上。
三、一体化LED灯管的串联安装方式（如图）
PS：使用这种串联安装方式，需要考虑后面直接连接LED灯管数量。
假设在中国国内使用，每条LED灯管的功率是7W，LED灯管里面的连线是用的电子线18#线的话，可以连接157条左右的LED灯管（线径*额定电压值*额定允许通过的电流/功率=LED灯管的数量），预留一部分空间，也可以并接100条左右的LED灯管。
支架灯管系列安装方法家庭及办公场所所用的支架LED灯管都带有镇流器，分为电子是镇流器和电感式镇流器。
一：LED日光灯安装于电感整流器支架安装方式，如
下图
注:严禁在未取下启辉器及整流器前安装本LED 日光灯,否则会导致本L E D灯管烧坏。
二：LED 日光灯安装于电子整流器支架安装说明
a.按图 1 取下电子整流器,按图 1 将火线(L)、零线（N）分别连接于L E D灯管两端.
注:1.线框内为需取下的原荧光灯电子整流器部分,外部实线为LED灯管接线方式.
b.所有电线连接处按图2所示使用电胶布，端子台做好绝缘处理，不
允许有导电部分外露三、支架灯管安装效果展示。
微波感应LED日光灯管安装步骤
微波感应LED日光灯管安装步骤
微波感应LED日光灯是由中山市好美科技照明有限公司于2011年研究发明的高品质、智能、超节能的一种新型高科技产品。
利用多普勒效应原理，自主研发平面天线发射接收电路，智能检测周围电磁环境，自动调整工作状态。
从而达到智能省电的效果。
被广泛应用于：走廊、楼道、卫生间、地下室、车库、仓库、监控等节能自动照明场所。
安装步骤:
第一步：准备配件、铝管、焊好灯珠铝基板、PC罩、电源主板、感应小板、电源套管等使用工具。
第二步：将贴好灯珠的铝基板，从铝管一端插入两端对齐即可。
第三步：准备两根线，一根线焊接L端、另一根线焊接N端即可
第四步：将焊好线的电源套进电源套管用胶带固定两端即可。
第五步：将固定好的电源放进铝管一端对齐即可。
第六步：将电源上面的红线和黑线分别焊接灯板上面的正负极。
第七步：带有感应小板的一端，将感应小板、长灯头、绝缘垫片、灯头盖、穿过线连接在一起。
第八步：铝管另一端，将绝缘垫片跟短灯头用线连接在一起。
第九步：先将PC罩套进铝管，长灯头一端，两边要打螺丝。
第十步：将感应小板插进长灯头里面，天线板朝上，有排插的一面朝下，绝缘垫片放进去灯。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
日光灯管组装步骤
1.焊接电源板输出端和输入端电线，输出端为两条红黑硅胶线，输入端一边为堵头，另一边为连接线。
2.为电源板套热缩管，并用热风枪将热缩管两端紧缩，注意热缩管长度应大于电源板长度，电源板输出端红黑线应位于电源板正面侧。
3.将日光灯管散热器上涂抹导热硅脂，并抹匀，将灯条插入。
4.将电源板和连接线插入日光灯管散热器中，（注：电源板背面朝向散热器内部平面一端）。
5.焊接电源板输出端电源线至灯板，焊点应圆滑，不能有毛刺，焊点出线端应套上热缩管，防止组装过程中绝缘层被划伤。
6.将连接线从散热器另一端抽出，并连接一堵头，堵头与连接线焊接处应用热缩管绝缘。
7.将PC罩插入散热器中，将两端堵头紧固。
做漏电试验。
注：1.安装过程中应防止铝基板被弯曲变形。
2.各处焊点应圆滑，焊点不能过大，防止焊点与散热器接触，造
成漏电现象。
3.安装堵头的过程中，应把内部导线捋顺，防止划伤导线绝缘层。
