三星S3500C 拆机全教程
三星笔记本E系列拆机
先准备好工具：我使用的螺丝刀来自于钟表批。
这种钟表批很轻，而且是很硬的塑料做的，不需要担心电的问题，当时文具店里买是14元静电手套和魔力胶拆机棒，硅脂，润滑油，以及自制的螺丝盒（用的游戏王卡片的盒子，哇咔咔）下面开始拆了：1 首先将后盖上能看见的螺丝全都拆下来。
2 接下来拆那个小块折形的挡板，先从左边拉起来，其他地方再用拆机棒慢慢撬开。
拆下来后入下图所示便能看见内存插糟了，拆下内存条--用手按住两边铁片，然后轻轻往两边推即可3 先把能看见的螺丝全都拧掉，放好。
接下来便是拆掉硬盘，这里的照片是后来换了SSD后补拍的，就将就一下了拆硬盘就是拿掉硬盘与主板的接线即可，这里要用小一字螺丝刀，分别从两边，把接线插头撬起来，然后拔出来即可，不可硬来4 拆光驱。
先看一下光驱的那个螺丝有没有下下来，藏得比较深的嘿嘿。
确认下下来后，把光驱轻轻往后一抽，就下下来了。
下图是已经抽下来的光驱。
PS：这个电脑的光驱实在是烂到家了，是TSST的，读取速度分外之慢。
5 接下来，发挥拆机棒的巨大功能，慢慢的，把整个后壳边上所有的卡子全部撬起来，就能拿下来后壳了。
电池那里比较难撬，要有耐心。
下图便是拆下了后壳的全视图6 看风扇有点脏了，接下来拆风扇清理一下吧。
这个很简单，同样用一字螺丝刀撬起插头然后拧下两颗固定螺丝即可。
清理风扇时，先用皮老虎吹，发现能吹掉一些灰尘，但是还有很多附着在上面吹不掉，然后想到用棉签擦，发现也擦不干净。
最后瞥到了魔力胶，然后就用了一下，感觉效果非常好。
使用方法很简单，弄一小团魔力胶，然后按到风扇扇叶上，再拿起来就可以了。
一次成型，多次加工，很方便。
然后给轴加了点润滑剂，这个无需赘言。
清理干净的风扇接着我就把散热片什么的拿下来也清理了一下。
这个要下CPU旁边的四颗螺丝，和显卡旁边的螺丝。
但是散热片情理不要用魔力胶，胶会卡在里面出不来，我弄了好半天才弄出来。
后来发现直接用皮老虎吹比较好。
散热片下下来后的CPU和GPU7 拆cpu。
滚筒洗衣机各部件拆解教程
滚筒洗衣机各部件拆解教程一、洗衣机使用前的拆装1、拆除运输螺钉滚筒洗衣机的桶部装是采用整体吊装形式装配在箱体内的。
为了避免洗衣机的运输过程中桶体与外箱体相互碰撞，在出厂时，外桶部装与箱体之间是用4个运输螺钉固定在一起的。
因此，在安装洗衣机时，应首先拆除运输螺钉(用13的搬手)，运输螺钉取下后应妥善保存，以备必在时运输洗衣机用。
2、底角的调整滚筒洗衣机的四个底脚是用来调节洗衣机平衡的。
洗衣机放置好后，用17的板手将四个底脚螺母向下旋松，用手调整底脚螺丝，使洗衣机平衡，然后，用向上拧底脚螺母与箱体底部旋紧。
3、进水管的安装将随机携带的进水管一端，接到水龙头上，另一端装在洗衣机进水电磁阀上。
4、排水管的安装滚筒洗衣机排水管应挂起来，一般出水口末端最高位置不得高出洗衣机底部100厘米，最低不得低于60厘米，或者将排水管挂在水池边沿。
洗衣机的排水管也可以插在下水管里，但排水管必须固定排水管支架里。
5、接地线的安装滚筒洗衣机必须将外壳牢固接地。
滚筒洗衣机采用的电源线为三芯插头，本身有接地线，只要将插头插入有地线装置的单相三芯插座中即可。
如果用户家中没有三芯插座，应在洗衣机箱体后上方接地符号处，加接黄绿双色接地线，并牢固接地。
二、滚筒洗衣机主要部件的拆装（一）电脑板的拆装1、用十字螺丝刀卸下顶盖板后边的两个固定螺钉，从上面用手向后拍打，就可将顶盖板取下。
2、按下止挡件，抽出分配器盒3、用十字螺丝刀卸下洗涤盒前端两螺钉。
4、用十字螺丝刀卸下控制面板的两个螺丝。
5、向上拿起控制面板。
6、旋下电脑板6个螺钉。
7、从控制面板中拿出电脑板。
轻轻拔出导线插件，更换电脑板时，按原样插好插件。
注意：重新安装配需先将程序旋钮装配在电脑板上。
（二）滤波器、水位传感器和进水电磁阀的拆装1、打开洗衣机上盖。
（见图）2、滤波器的拆装：用12的套筒扳手拆下安装在箱体右后上方的六角螺母，就可拆下滤波器，如果滤波器损坏，对照原导线颜色，将连接线换到新件上，将滤波器重新安装到洗衣机上。
三星拆装图
5.拆卸和重新组装5.1拆卸通用注意事项拆卸和重新组装部件时必须格外小心电缆与运动零件非常接近所以必须正确布线拆除部件时在拆除步骤中弄乱的电缆必须尽量恢复原位从本机拆卸部件前请注意受影响的电缆的布线情况无论何时维修本机必须按下列步骤进行1检查确认存储器中未存有文件 2拆卸部件前必须拆除墨盒 3拔下电源线4使用平整和干净的表面 5只可用允许使用的部件更换 6不可对塑料部件用力 7 必须保证所有部件置于原位 松开塑料锁扣许多零件用塑料锁扣固定到位锁扣很容易断裂应小心松开锁扣如欲拆除这些零件应按下锁扣的钩端从锁扣锁定的零件脱开5.2多用托盘1.打开前盖2.松开墨盒3.抓住多用托盘并朝箭头方向推多用托盘5.3拾取辊1.在拆除拾取辊之前应该拆除-多用托盘参照5.22.如欲更换拾取海绵一边按下拾取外壳B 两侧的钩了一边拉开拾取外壳U5.4前盖1.打开前盖2.如欲拆除前盖首先朝箭头方向左侧用轻微的压力拉前盖右侧下面的部分5.5纸盒托盘1.打开纸盒托盘2.如下图所示如欲拆除纸盒托盘一边按住本机左侧一边用轻微的压力朝箭头方向提起旋钮5.6后盖1.拆除紧固后盖的四个螺钉并拆除后盖2.打开卡紧盖3.如下图所示如欲拆除后盖必须保证右电源开关不会卡住4.必要时如下图所示朝箭头方向拆除卡紧盖5.7右盖1.在拆除右盖之前应该拆除 -前盖参照5.4 -后盖参照5.62.拆除紧固右盖的一个螺钉3.如下图所示对右盖背部轻轻用力并朝箭头方向向右侧推右盖5.8左盖1.在拆除左盖之前应该拆除 -前盖参照5.4 -后盖参照5.62.拆除紧固左盖的一个螺钉3.如下图所示对左盖背部轻轻用力并朝箭头方向向左侧推左盖4.从主印刷电路板组件拔下扬声器连接器5.必要时拆除紧固扬声器的两个螺钉并拆除扬声器5.9扫描组件1.在拆除扫描组件之前应该拆除-后盖参照5.6-右盖参照5.7-左盖参照5.82.从中盖拆除两个螺钉并拆除紧固接地电缆的螺钉3.如下图所示拔下三个连接器ADF扫描电动机OPE4.如下图所示朝箭头方向松开扫描组件5.10 ADF 外壳1.在拆除ADF外壳之前应该拆除 -扫描组件参照5.92.如下图所示打开ADF 外壳并将一字形螺丝刀插入槽中并从压盘外壳和ADF外壳拆除合页盖3.从压盘外壳拆除ADF 外壳此时如下图所示小心从压盘外壳松开ADF电动机线束4.拆除紧固ADF 组件的两个螺钉并拆除ADF组件此时如下图所示小心从压盘盖松开ADF 电动机线束5.必要时如下图所示拆除紧固TX 码纸板组件的两个螺钉并拆除码纸板组件6.如下图所示打开敞开盖并朝箭头方向拆除敞开盖7.如下图所示拉衬套然后旋转衬套直到转到槽为止然后提起拾取组件8.如下图所示拆除紧固上ADF 的两个螺钉并将一字形螺丝刀插入槽中并拆除上ADF9.如下图所示从ADF 印刷电路板组件拔下连接器拆除紧固ADF 电动机外壳的四个螺钉并朝箭头方向拆除ADF电动机外壳5.11 OPE 组件*当拆卸和组装SCX-4321时请参照本步骤1.如下图所示打开ADF 外壳并将一字形螺丝刀插入开缝中并从压盘外壳拆除OPE 组件2.如下图所示拔下三个连接器电池OPE 全部传感器3.拆除紧固OPE 印刷电路板组件的五个螺钉并拆除OPE 印刷电路板组件4.如下图所示松开接触橡胶5.如下图所示松开按键5.12压盘外壳1.在拆除压盘外壳之前应该拆除 -扫描组件参照5.9 -ADF外壳参照5.10 -OPE 组件参照5.112.如下图所示从上扫描组件拆除五个螺钉并从下扫描组件拆除上扫描组件3.取出电池4.如下图所示朝箭头方向推支座并拆除皮带同时取出CIS5.从CIS松开皮带和扁平电缆6.拆除紧固扫描电动机组件的两个螺钉并拆除扫描电动机组件7.必要时拆除紧固扫描电动机的两个螺钉并拆除扫描电动机8.如下图所示使用一字形螺丝刀拆除整个传感器5.13中盖1.拆除中盖之前应该拆除 -扫描组件参照5.92.如下图所示拆除紧固中盖的五个螺钉3.如下图所示小心从主印刷电路板组件松开中盖4.必要时取出码纸板5.14 HVPS1.拆除HVPS 之前应该拆除 -扫描组件参照5.9 -中盖参照5.132.拆除紧固护板的三个螺钉并拆除护板3.如下图所示拆除紧固HVPS 的三个螺钉并随HVPS 接地板一起拆除HVPS4.从HVPS拔下连接器5.15主印刷主印刷电路板组件电路板组件1.在拆除主印刷电路板组件之前,应该拆除 -扫描组件参照5.9 -中盖参照5.132.如下图所示从主印刷电路板组件拔下所有连接器3.拆除紧固主印刷电路板组件的六个螺钉并拆除主印刷电路板组件5.16 RX 驱动装置1.在拆除RX驱动装置之前应该拆除 -扫描组件参照5.9 -中盖参照5.13-主印刷电路板组件参照5.152.必要时如下图所示拆除两个支架端口主印刷电路板组件和接地板3.如下图所示拆除紧固引擎板的两个螺钉并拆除紧固机架的六个螺钉然后朝箭头方向拆除RX 驱动装置4.如下图所示拆除连接器5.如下图所示从机架松开四个齿轮RDCN OPC 定影单元进纸6.拆除紧固电动机支架的四个螺钉并拆除电动机支架然后拆除紧固电动机的两个螺钉并拆除电动机5.17定影单元1.拆除定影单元之前应该拆除 -扫描组件参照5.9 -中盖参照5.132.如下图所示从SMPS 和主印刷电路板组件拔下两个连接器3.如下图所示拆除紧固定影单元的四个螺钉并拆除定影单元4.如下图所示朝箭头方向拆除出纸动作中杆5.如下图所示拆除安全中盖6.如下图所示拆除出纸导向中盖7.如下图所示朝附到F/下出纸辊和出纸齿轮DRV17上的箭头的方向旋转支座主辊FR 辊F/下支座弹簧同时弹出注意如果未遵循上述说明弹簧将弹出推动机架组件内的主辊FR 辊F/下支座8.拆除紧固加热盖的两个螺钉并拆除加热盖9.如下图所示取出恒温器然后松开CFB 线束10.拆除紧固线束的螺钉并拆除线束然后如下图所示取出热敏电阻11.如下图所示从卤素灯松开CBF 线束并拆除紧固卤素灯的两个螺钉12.拆除紧固中盖的两个螺钉并拆除中盖13.如下图所示朝箭头方向取出卤素灯维修手册三星电子5.18引擎板LIU PBASMPS1.在拆除引擎板之前应该拆除 -扫描组件参照5.9 -中盖参照5.132.从SMPS 和LIU 印刷电路板组件拔下所有连接器3.如下图所示拆除紧固引擎板的六个螺钉并松开线束然后小心从进纸传感器致动器杆松开引擎板4.当只拆除SMPS 时首先拆除后盖参照5.6拔下定影单元连接器并拆除紧固SMPS 的六个螺钉然后如下图所示从主印刷电路板组件拔下连接器并小心松开SMPS5.当只拆除LIU 印刷电路板组件时首先拆除后盖参照5.6并拆除紧固LIU 印刷电路板组件的两个螺钉然后如下图所示从主印刷电路板组件拔下连接器并松开LIU印刷电路板组件维修手册 三星电子5.19激光扫描器1 拆除激光扫描器之前应该拆除-扫描组件参照5.9 -中盖参照5.132 除紧固激光扫描器的三个螺钉并拆除激光扫描器然后从激光扫描器拔下两个连接器维修手册三星电子5.20纸张路径机架1 拆除纸张路径机架之前应该拆除-扫描组件参照5.9 -中盖参照5.13-定影单元参照5.17 -引擎板参照5.182.下图所示拆除紧固纸张路径机架的四个螺钉并朝箭头方向拆除该机架3.如下图所示从机架拆除转印辊4.如下图所示拆除紧固多用电磁线圈的螺钉并拆除该电磁线圈。

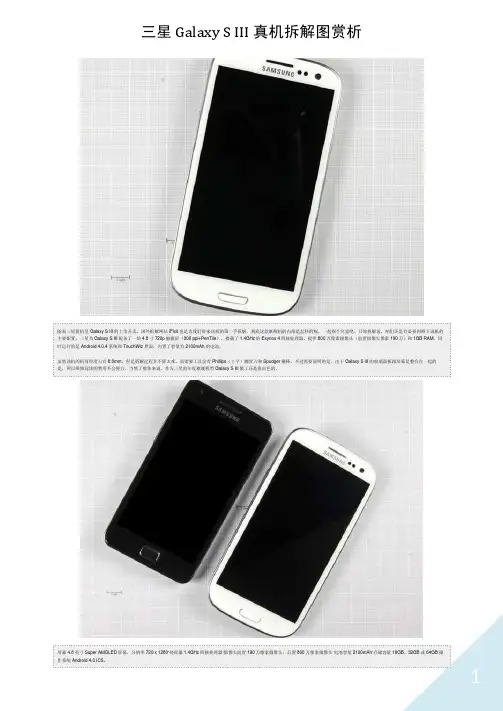

三星Galaxy S III 真机拆解图赏析
三星 Galaxy S III 真机拆解图赏析
最值得关注的 Android 新款手机正在冲击市场，这就是 Galaxy SIII。iFixit 在第一时间展示了对这款手机的拆解，探究了该机内部的构建，具体情况让我们通过一组图片来了解一下。首先回顾一下官 方公布的 Galaxy SIII 的详细配置： 屏幕 4.8 英寸 Super AMOLED 屏幕，分辨率 720 x 1280·处理器 1.4GHz 四核处理器·摄像头前置 190 万像素摄像头；后置 800 万像素摄像头·电池容量 2100mAh·存储容量 16GB、32GB 或 64GB·操 作系统 Android 4.0 ICS。
11
三星 Galaxy S III 真机拆解图赏析
这是摄像头部分，据 Chipworks 证实，说说 Galaxy S III 的 800 万像素摄像头，它和 iPhone 4S 一样都是索尼提供的 BSI 图像传感器，基本与 iPhone 4S 为同一水平。
最后是 Galaxy SIII 的分解组件全家福！
这就是后置摄像头，800 万像素的那一颗。
6
三星 Galaxy S III 真机拆解图赏析
继续拆除主板部分。我们可以看到内部支撑的框架，似乎是镁框架，但现在还无从考证。
我们还发现了一个未连接至主板的芯片——Melfas 8PL533 触摸传感器，它可以将你的触摸动作转换为 0 或 1 进行输入。
7
Galaxy SIII 搭配了一颗 3.8V，2100mAh 的电池。有趣的是，电池背面还提示使用前要参考说明书，难道会有什么发生吗？3三星 Galay S III 真机拆解图赏析
Galaxy SIII 搭配了一颗 3.8V，2100mAh 的电池。有趣的是，电池背面还提示使用前要参考说明书，难道会有什么发生吗？
三星笔记本的拆装步骤doc资料
三星笔记本的拆装步
骤
三星笔记本的拆机步骤第一步：拿掉电池。
第二步：放电。
第三步：拆掉后面的所有螺丝钉。
第四步：拆掉硬盘、内在挡板。
第五步：拆掉硬盘。
第六步：拆掉内存。
第七步：拆掉光驱。
第八步：拆掉键盘。
第九步：拆掉鼠标接线。
第十步：拆掉键盘面的保护塑料套。
第十一步：拿到挡板看到的板是主板。
第十二步：拆掉电源USB接线。
第十三步：拆掉电源按钮和USB接口。
第十四步：拿下显示器。
第十五步：拿掉无线网卡。
三星笔记本的装机步骤第一步：装无线网卡。
，认识CPU。
风扇。
第二步：把主板放到底壳上。
第三步：把显示器装上。
第四步：接上无线网卡。
第五步：把无线网卡线归位，装上电源USB模块。
第六步：盖上前面挡板。
第七步：装上内存。
第八步：装上硬盘。
第九步：装上光驱。
第十步：装上盖板。
第十一步：装上电池。
第十三步：开机自检。
三星c7拆机详细图解
三星c7拆机详细图解
三星c7拆机详细图解
正式进行三星c7拆机之前，首先将我们sim卡槽取下。
使用专业的加热器或者生活中常用的.电吹风对后面板加热，加热到一定程度之后使用吸盘和拨片来对后盖进行拆卸。
三星s6打开后盖之后需要卸下13颗螺丝。
使用镊子下电源按键和音量键，三星s6的电源键和音量键在一起，需要谨慎。
然后我们取下后盖于主板间的隔热挡板。
解下卡扣。
取下电池。
取下前置摄像头、扬声器和振动器。
接线来取下三星s6最的主摄像头。
三星Galaxy S7edge拆解图赏
三星Galaxy S7edge拆解图赏
首先使用吸屏工具辅助
使用风墙加热
使用风墙加热
使用撬棒插入辅助
使用撬棒和吸盘辅助开启后盖
使用工具辅助分开的机壳
分开的机壳
分开的机壳
分离后的机体
用螺丝刀卸掉顶部天线固定支架
用撬棒辅助撬开天线支架并取出
取下天线支架后的主板
卸掉固定主板支架上的螺丝并取出
取出后的主板支架
用绝缘撬棒断开电源btb
用绝缘撬棒断开底部小板音腔box支架
取下后的底部音腔box支架正面
取下后的底部音腔box支架反面
主板顶部特写
电源键btb特写
底部小板特写
用镊子断开RF同轴电缆线
用绝缘撬棒断开小板btb
用绝缘撬棒断开按键btb
用绝缘撬棒断开屏幕btb
用绝缘撬棒断开前摄btb
用镊子取出前摄
用绝缘撬棒断开听筒光感btb
取出的听筒正面
取出的听筒背面
用撬棒辅助翘出主板并取出
用手取出主板
取下的主板正面
取下的主板背面
断开取出主板上摄像头
取下的后置摄像头
用镊子取出按键
取下的电源按键
用镊子取下按键
机身边框特写
用工具辅助取下电池
取出后电池正面
取出电池背面
取出电池的机身
用手撕开绝缘胶布排线
用手撕开绝缘胶布排线
机身上的震子，用镊子辅助取下
取出后的震子
取出后的震子
用撬棒取下3.5mm耳机座
取下的耳机座
取下耳机座机身底部特写
拆解部件全家福本文作者：洋仔007。
教你怎样[拆解]液晶显示器---附图
![教你怎样[拆解]液晶显示器---附图](https://img.taocdn.com/s3/m/f5d0787f7f21af45b307e87101f69e314332faff.png)
教你怎样[拆解]液晶显示器---附图液晶显示器内部构造好久没有为大家献上液晶显示器的拆解了，在这新年之际，我们将为各位爱好液晶显示器的朋友，带来意想不到的“拆解大餐”。
可以说以往的拆解相比这一次都是小打小闹，跟随我们，将让您看到泡泡网小编怎样暴力拆解到液晶的“背光灯管”。
准备看小编暴力拆解三星首款26吋宽屏2693HM这次被我们开刀，还是一个非常抢眼的角色——三星首款26吋宽屏2693HM。
下面大家就跟随小编看看三星2693HM华丽的外表下到底都有什么装备……三星2693HM支架与屏幕靠4颗螺丝固定我们首先将支架上的螺丝卸下将屏幕与支架分离，下面就可以拆解屏幕了三星2693HM屏幕背部拥有4颗螺丝固定，都集中在底部背部的4颗螺丝已经全部拧下，不过该机缝合还是比较严实，将后盖揭开还真不易从屏幕底边突破，通过一个细缝，将其前后外壳分离初次拆机，一个人显得有些困难，多一个助手要轻松一些，LCD 频道主编王竹岩老师不幸成了小编的助手^_^由于怕把该机的卡扣处跷坏，拆机时我们格外细心，费了九牛二虎之力终于把前后壳掀开哈哈！拆解第一阶段告破，后盖已经打开，三星2693HM采用什么面板即将揭晓……本以为拆开后壳，就能够看到该机的面板型号，可以我们错了，还有一层需要揭开上图中，最上一层凸起的屏蔽罩下就是三星2693HM的供电模组和信号接收处理单元。
而大家所关心的面板型号埋在这个屏蔽罩下面……现将连接线拔下，上图中左侧为按键单元与电路板的接口，右侧为音箱的接口这里是供电模组与背光灯管供电单元的连接右上图中的电路是用来驱动液晶面板的关键部分而左上图则是其与信号处理单元连接的接口，此接口拔出很费劲，并且不是防反插设计将各个接口拔下之后，终于可以将上层拿开了，面板型号就在下面找到了！中华映管25.5吋TN液晶面板CLAA260WU01从三星2693HM确认为25.5吋宽屏之后，我们就已经知道了其采用的并不是三星液晶面板，因为三星SDI仅有比25.5吋大0.5吋的26吋TN液晶面板。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
分解图和零件清单
11．拆卸和组装说明
11-1 拆卸
1 2
1）拆除后部的4处螺钉。
1）使用拆卸工具或用手抬起后部的两侧，然后拆卸后部。
3 4
1）从主板上拆除扬声器连接器。
※警告
1）小心不要损坏主板上的连接器。
1）推前侧图示处并从前部上拆卸主板。
※警告
1）在主板的另一侧还有一处。
分解图和零件清单
5 6
1）使用镊子拆卸主板上的滑片FPCB 连接器。
※ 警告
1）小心不要划伤和损坏模滑片FPCB 。
1）拆卸后部的6处螺钉。
※ 警告
1）小心不要使用过大的力气在螺钉上。
7 8
1）拆卸下端的4处螺钉。
※ 警告
1）小心不要划伤和损坏模制件。
1）打开照相机连接器和滑片FPCB 并从液晶显示屏
印刷电路板上卸下。
分解图和零件清单
9 10
1） 从液晶显示屏模块的上侧拆卸Metal 胶带。
2） 拆卸上侧的液晶显示屏模块。
1）拆卸前部的导航键。
分解图和零件清单
11-2组装
1 2
1）在前部安置导航键。
1）在前部安置液晶显示屏。
2）如图所示在液晶显示屏的上侧部安装metal 胶带。
3 4
1）连接液晶显示屏模块上的照相机FPCB 和滑片
FPCB 。
※ 警告
1）安置照相机模块并安放上侧。
1）安置下端到液晶显示屏模块上。
2）安装2处螺钉。
分解图和零件清单
5 6
1） 安置前部到下端。
2） 如图所示固定6处螺钉。
3） 安置3X4键盘到前部。
1） 向下安置前部。
2） 连接滑片FPCB 和主印刷电路板。
7 8
1） 小心安置主印刷电路板到前部。
2） 如图所示连接扬声器到主印刷电路板。
※ 警告
1）小心不要折叠滑片FPCB 。
2）首先要观察滑片FPCB 的状况。
1） 安置后部到主印刷电路板上。
2） 安装4处螺钉。
分解图和零件清单
9 10
1） 在后部上安装电池。
2） 在后部上安装电池盖。
