CAD常用命令
CAD 常用命令表
直线 L
构造线 XL
射线 ray
矩形 REC
圆 C
同心圆 DO
多义线 PL
多义线修改 PE 多边形 POL
圆弧 A
样条曲线 SPL 椭圆 EL
插入块 I
做内部块 B
做外部块 W
点 po
填充 H
填充修改 HE 面域 REG
单行文本 DT 多行文本 T
移动 M
复制 CO
镜像 MI
偏移 O
陈列 AR
删除 E
旋转 RO
缩放 SC
拉伸 S
拉长 LEN 修剪 TR双回车
延长到 EX
打断 BR
倒直角 CHA
倒圆角 F
爆炸 X
对齐 AL
距离 DI
面积 AA
线标注 DAL
角度标注 DAN
引线标注 LE
连续标注 DCO
半径标注 DRA
直径标注 DDI
标注偏转 DED
标注样式 D
更新 RE
格式刷 MA
图层 LA
线型设置 LT
线型比例 LTS
单位 UN
自动捕捉 OS
点的设置 GR
撤消 U
特性修改 CH
文本文字的修改 ED
工具条 TO
文本类型 ST
移动 P
缩放 Z
拉伸 EXT
旋转 REV
厚度 TH
消隐 HI
布尔加 UNI
布尔交 IN
捕捉 TAN
多线 ML
多重绘制 MUITIPLE
轮廓线索 ISOLINES
表面数 FACTTRES
计算器 CAL
ADC, *ADCENTER（设计中心“Ctrl＋2”）
CH, MO *PROPERTIES(修改特性“Ctrl＋
1”)
MA, *MATCHPROP（属性匹配）
ST, *STYLE（文字样式）
COL, *COLOR（设置颜色）
LA, *LAYER（图层****作）
LT, *LINETYPE（线形）
LTS, *LTSCALE（线形比例）
LW, *LWEIGHT （线宽）
UN, *UNITS（图形单位）
ATT, *ATTDEF（属性定义）
ATE, *ATTEDIT（编辑属性）
BO, *BOUNDARY（边界创建，包括创建闭合
多段线和面域）
AL, *ALIGN（对齐）
EXIT, *QUIT（退出）
EXP, *EXPORT（输出其它格式文件）
IMP, *IMPORT（输入文件）
OP,PR *OPTIONS（自定义CAD设置）
PRINT, *PLOT（打印）
PU, *PURGE（清除**）
R, *REDRAW（重新生成）
REN, *RENAME（重命名）
SN, *SNAP（捕捉栅格）
DS, *DSETTINGS（设置极轴追踪）
OS, *OSNAP（设置捕捉模式）
PRE, *PREVIEW（打印预览）
TO, *TOOLBAR（工具栏）
V, *VIEW（命名视图）
AA, *AREA（面积）
DI, *DIST（距离）
LI, *LIST（显示图形数据信息）
2、AUTO CAD快捷绘图命令：
PO, *POINT（点）
L, *LINE（直线）
XL, *XLINE（射线）
PL, *PLINE（多段线）
ML, *MLINE（多线）
SPL, *SPLINE（样条曲线）
POL, *POLYGON（正多边形）
REC, *RECTANGLE（矩形）
C, *CIRCLE(圆)
A, *ARC(圆弧)
DO, *DONUT（圆环）
EL, *ELLIPSE（椭圆）
REG, *REGION（面域）
MT, *MTEXT（多行文本）
T, *MTEXT（多行文本）
B, *BLOCK（块定义）
I, *INSERT（插入块）
W, *WBLOCK（定义块文件）DIV, *DIVIDE（等分）
H, *BHATCH（填充）
3、AUTO CAD快捷修改命令：CO, *COPY（复制）
MI, *MIRROR（镜像）
AR, *ARRAY（阵列）
O, *OFFSET（偏移）
RO, *ROTATE（旋转）
M, *MOVE（移动）
E, DEL键 *ERASE（删除）X, *EXPLODE（分解）
TR, *TRIM（修剪）
EX, *EXTEND（延伸）
S, *STRETCH（拉伸）
LEN, *LENGTHEN（直线拉长）SC, *SCALE（比例缩放）BR, *BREAK（打断）
CHA, *CHAMFER(倒角)
F, *FILLET（倒圆角）
PE, *PEDIT（多段线编辑）ED, *DDEDIT（修改文本）4、AUTO CAD快捷视窗缩放：P, *PAN（平移）
Z＋空格＋空格, *实时缩放Z, *局部放大
Z+P, *返回上一视图Z＋E, *显示全图
5、AUTO CAD快捷尺寸标注：
DLI, *DIMLINEAR（直线标注）
DAL, *DIMALIGNED（对齐标注）
DRA, *DIMRADIUS（半径标注）
DDI, *DIMDIAMETER（直径标注）
DAN, *DIMANGULAR（角度标注）
DCE, *DIMCENTER（中心标注）
DOR, *DIMORDINATE（点标注）
TOL, *TOLERANCE（标注形位公差）
LE, *QLEADER（快速引出标注）
DBA, *DIMBASELINE（基线标注）
DCO, *DIMCONTINUE（连续标注）
D, *DIMSTYLE（标注样式）
DED, *DIMEDIT（编辑标注）
DOV, *DIMOVERRIDE(替换标注系统变量)
（二）AUTO CAD快捷常用CTRL快捷键
【CTRL】＋1 *PROPERTIES(修改特性)
【CTRL】＋2 *ADCENTER（设计中心）
【CTRL】＋O *OPEN（打开文件）
【CTRL】＋N、M *NEW（新建文件）
【CTRL】＋P *PRINT（打印文件）
【CTRL】＋S *SAVE（保存文件）
【CTRL】＋Z *UNDO（放弃）
【CTRL】＋X *CUTCLIP（剪切）
【CTRL】＋C *COPYCLIP（复制）
【CTRL】＋V *PASTECLIP（粘贴）
【CTRL】＋B *SNAP（栅格捕捉）
【CTRL】＋F *OSNAP（对象捕捉）
【CTRL】＋G *GRID（栅格）
【CTRL】＋L *ORTHO（正交）
【CTRL】＋W *（对象追踪）
【CTRL】＋U *（极轴）
（三）AUTO CAD快捷常用功能键
【F1】 *HELP（帮助）
【F2】 *（文本窗口）
【F3】 *OSNAP（对象捕捉）
【F7】 *GRIP（栅格）
【F8】 *ORTHO（正交）。
CAD快捷键命令大全
CAD快捷键命令大全CAD是一款广泛应用于工程设计和制图的计算机辅助设计软件。
为了提高工作效率，CAD提供了大量的快捷键命令，可以通过按键组合来执行各种操作。
本文将为您介绍CAD中常用的快捷键命令，帮助您更高效地使用CAD进行设计工作。
1. 常用操作命令1.1 移动命令：M（Move）移动命令允许您将选定的对象从一个位置移动到另一个位置。
按下"M"键后，选择要移动的对象，然后指定基点和目标点即可完成移动操作。
1.2 复制命令：CO（Copy）复制命令用于将选定的对象复制到指定位置。
按下"CO"键后，选择要复制的对象，然后指定基点和目标点即可完成复制操作。
1.3 旋转命令：RO（Rotate）旋转命令可将选定对象按指定角度顺时针或逆时针旋转。
按下"RO"键后，选择要旋转的对象，然后指定旋转中心和旋转角度即可完成旋转操作。
1.4 缩放命令：SC（Scale）缩放命令用于按指定比例对选择的对象进行缩放。
按下"SC"键后，选择要缩放的对象，然后指定基点和缩放比例即可完成缩放操作。
1.5 偏移命令：O（Offset）偏移命令允许您从原始对象创建一个与之平行的新对象。
按下"O"键后，选择要偏移的对象，然后指定偏移距离和偏移方向即可完成偏移操作。
1.6 数组命令：AR（Array）数组命令允许您创建并列的对象副本。
按下"AR"键后，选择要复制的对象，然后指定基点、行数和列数即可完成数组操作。
2. 绘图命令2.1 直线命令：L（Line）直线命令用于绘制直线段。
按下"L"键后，指定起点和终点即可完成直线绘制。
2.2 圆命令：C（Circle）圆命令用于绘制圆。
按下"C"键后，指定圆心和半径即可完成圆的绘制。
2.3 弧命令：A（Arc）弧命令用于绘制弧线。

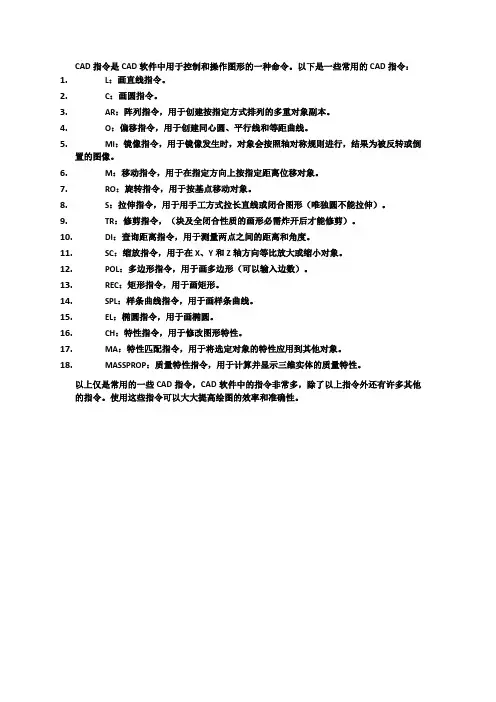

CAD指令大全
CAD指令是CAD软件中用于控制和操作图形的一种命令。
以下是一些常用的CAD指令：
1.L：画直线指令。
2.C：画圆指令。
3.AR：阵列指令，用于创建按指定方式排列的多重对象副本。
4.O：偏移指令，用于创建同心圆、平行线和等距曲线。
5.MI：镜像指令，用于镜像发生时，对象会按照轴对称规则进行，结果为被反转或倒
置的图像。
6.M：移动指令，用于在指定方向上按指定距离位移对象。
7.RO：旋转指令，用于按基点移动对象。
8.S：拉伸指令，用于用手工方式拉长直线或闭合图形（唯独圆不能拉伸）。
9.TR：修剪指令，（块及全闭合性质的画形必需炸开后才能修剪）。
10.DI：查询距离指令，用于测量两点之间的距离和角度。
11.SC：缩放指令，用于在X、Y和Z轴方向等比放大或缩小对象。
12.POL：多边形指令，用于画多边形（可以输入边数）。
13.REC：矩形指令，用于画矩形。
14.SPL：样条曲线指令，用于画样条曲线。
15.EL：椭圆指令，用于画椭圆。
16.CH：特性指令，用于修改图形特性。
17.MA：特性匹配指令，用于将选定对象的特性应用到其他对象。
18.MASSPROP：质量特性指令，用于计算并显示三维实体的质量特性。
以上仅是常用的一些CAD指令，CAD软件中的指令非常多，除了以上指令外还有许多其他的指令。
使用这些指令可以大大提高绘图的效率和准确性。
CAD常用命令汇总及详解
CAD常用命令汇总及详解1. Line（直线）：这是最基本的绘图命令之一，用于绘制直线。
按下Line命令后，需要指定起点和终点来定义直线的位置和长度。
2. Circle（圆）：用于绘制圆形，通过指定圆心和半径来定义圆的大小和位置。
3. Arc（弧）：用于绘制弧形，通过指定起点、终点和半径来定义弧的形状和大小。
4. Rectangle（矩形）：用于绘制矩形，通过指定对角线的两个角点来定义矩形的位置和大小。
5. Polyline（多段线）：用于绘制由多个线段组成的连续图形。
可以通过指定不同的顶点来定义多段线的形状。
6. Fillet（倒角）：用于给两条直线或两条弧线的交点添加一个圆角。
可以指定倒角的半径来定义圆角的大小。
7. Trim（修剪）：用于修剪两个交叉的实体，将一个实体的一部分去除，使得两个实体之间产生一个平滑的过渡。
8. Extend（延伸）：用于延长两条交叉的实体，将一个实体延长到与另一个实体相交或延长线的位置停止。
9. Mirror（镜像）：用于将一个实体沿着一条轴线进行镜像对称。
可以指定镜像轴线的位置和方向。
10. Offset（偏移）：用于在选定的对象周围创建一个与原始对象相似但平行于原始对象的新对象。
可以指定偏移距离和方向。
11. Hatch（填充）：用于在封闭的区域内填充图案或颜色，以提供更直观的视觉效果。
12. Dimension（标注）：用于在绘图中添加尺寸标注，以显示实体的大小和位置。
13. Text（文本）：用于添加文本注释，可以输入任意文本，并通过选择字体和样式来设置文本的外观。
14. Block（块）：用于将一组对象组合为一个整体，以便在绘图中多次重复使用。
15. Layer（图层）：用于管理绘图中的不同图层，可以调整图层的显示顺序、颜色和线型等属性。
16. Viewport（视口）：用于在绘图中创建一个可缩放的窗口，以显示不同的绘图比例和视图方向。
17. Plot（打印）：用于打印或输出绘图，可以选择不同的打印设置和图纸布局。
CAD常用命令表大全
CAD常用命令表大全CAD 常用命令表大全一、基本命令1. LINE：用于绘制直线。
2. CIRCLE：用于绘制圆或圆弧。
3. ARC：用于绘制圆弧。
4. POLYLINE：用于绘制多段线。
5. RECTANGLE：用于绘制矩形。
6. HATCH：用于填充闭合区域。
7. MTEXT：用于添加多行文本。
8. DIMENSION：用于添加标注尺寸。
9. COPY：用于复制对象。
10. MOVE：用于移动对象。
二、编辑命令1. ERASE：用于删除对象。
2. TRIM：用于修剪对象。
3. EXTEND：用于延伸对象。
4. OFFSET：用于建立与对象平行的线或曲线。
5. MIRROR：用于镜像对象。
6. ROTATE：用于旋转对象。
7. SCALE：用于缩放对象。
8. STRETCH：用于拉伸对象。
9. ARRAY：用于创建对象的阵列副本。
10. BREAK：用于分割对象。
三、显示命令1. ZOOM：用于缩放和查看特定区域。
2. PAN：用于平移图纸视图。
3. ORBIT：用于旋转和查看三维模型。
4. VIEWPORTS：用于创建和管理视口。
5. GRID：用于显示或隐藏图纸上的网格。
6. UCS：用于定义用户坐标系。
7. SNAP：用于设置对象捕捉点。
四、属性命令1. LAYER：用于创建和管理图层。
2. COLOR：用于设置对象的颜色。
3. LINETYPE：用于设置对象的线类型。
4. LINETYPE SCALE：用于设置线型比例。
5. LINEWEIGHT：用于设置线条的粗细。
6. TEXT STYLE：用于设置文本样式。
7. DIM STYLE：用于设置标注样式。
8. BLOCK：用于创建和管理块定义。
9. ATTDEF：用于定义块属性。
10. INSERT：用于将块插入到图纸中。
五、查询命令1. DISTANCE：用于计算两点之间的距离。
2. AREA：用于计算封闭区域的面积。
3. MASSPROP：用于计算三维实体的质量特性。
CAD最常用命令大全(实用版)-cad常用命令-cad常见命令[8]
![CAD最常用命令大全(实用版)-cad常用命令-cad常见命令[8]](https://360docs-1393072327.cos.ap-beijing.myqcloud.com/2a0e8b32773231126edb6f1aff00bed5b9f373ab.webp)
CAD最常用命令大全(实用版)-cad常用命令-cad常见命令一、CAD基本命令L：绘制直线，可以指定起点、终点、长度、角度等。
ML：绘制多段线，可以绘制由直线和弧段组成的连续图形。
PL：绘制多边形，可以指定边数、中心点、半径、边长等。
PE：编辑多段线或者多边形，可以添加或者删除顶点、改变宽度、转换为曲线等。
SPL：绘制样条曲线，可以通过指定控制点或者拟合点来创建平滑的曲线。
SPE：编辑样条曲线，可以修改控制点或者拟合点的位置、增加或者减少控制点或者拟合点的数量等。
XL：绘制射线，可以指定起点和方向，创建一条无限长的直线。
A：绘制圆弧，可以指定圆心、半径、起点、终点、夹角等。
C：绘制圆，可以指定圆心、半径、直径等。
DO：绘制圆环，可以指定内外圆的圆心、半径、直径等。
EL：绘制椭圆，可以指定中心点、长轴端点、短轴长度、旋转角度等。
PO：绘制点，可以指定位置、大小、样式等。
DCE：设置当前图层的颜色、线型、线宽等属性。
LA：管理图层，可以创建、删除、重命名、冻结、解冻等图层操作。
LI：显示图形信息，可以查看图形的坐标、长度、面积、周长等数据。
DI：测量距离，可以测量两个点之间的水平距离、垂直距离、总距离等。
DA：测量角度，可以测量两条直线之间的夹角或者两个圆弧之间的夹角等。
ID：显示当前光标位置的坐标值。
二、CAD修改命令E：擦除图形，可以删除选中的图形或者全部图形。
U：撤销上一步操作，可以恢复被修改或者删除的图形。
REDO：重做上一步操作，可以取销撤销的操作。
OOPS：恢复上一次被擦除的图形，不影响其他操作。
TR：修剪图形，可以根据指定的边界对象来删除图形的部份区域。
EX：延伸图形，可以根据指定的边界对象来延长或者缩短图形。
BR：打断图形，可以在指定的两个点处将图形分割为两部份。
J：连接图形，可以将两个或者多个相邻的图形合并为一个图形。
F：填充图形，可以为闭合的图形添加填充颜色或者图案。
H：绘制阴影，可以为闭合的图形添加三维效果的阴影。
完整版)CAD最常用命令大全(实用版)
完整版)CAD最常用命令大全(实用版)以下是CAD命令大全，包括常用的绘图命令和编辑命令。
L：绘制直线。
ML：创建多条平行线。
PL：绘制多段线。
PE：编辑多段线。
SPL：绘制样条曲线。
SPE：编辑样条曲线。
XL：创建无限长的构造线。
A：绘制圆弧。
C：绘制圆形。
DO：绘制圆环。
EL：绘制椭圆。
PO：绘制点。
DCE：标记中心点。
POL：绘制正多边形。
XXX：绘制矩形。
REG：创建面域。
XXX：图案填充。
SO：创建实体填充的三角形和四边形。
修订云线和椭圆弧。
DI：测量距离。
ME：定距等分。
DIV：定数等分。
DT：绘制单行文字。
T/-T/MT：绘制多行文字。
ED：编辑文字、标注文字、属性定义和特征控制框。
ST：设置文字样式。
B/-B：创建块。
I/-I：插入块。
W/-W：将对象或块写入新图形文件。
AR/-AR：创建阵列。
BR：打断对象。
XXX：倒角。
CO/CP：复制对象。
E：删除对象。
EX：延伸对象。
F：圆角对象。
M：移动对象。
MI：镜像对象。
LEN：拉长对象。
O：偏移对象。
RO：旋转对象。
S：拉伸对象。
SC：缩放对象。
TR：修剪对象。
EXPLODE：分解对象。
以下是CAD软件中常用的一些标注和命令：标注：DAL：对齐标注DAN：角度标注DBA：基线标注DCO：连续标注DDI：直径标注DED：编辑标注DLI：线性标注DOR：坐标标注DRA：半径标注LE：快速引线D：标注样式管理器DST：标注样式管理器STA：标准配置（CAD标准）DRE：重新关联标注DDA：删除选定择标注的关联性LA：图层特性管理器LA：图层特性管理器（命令行输入）LW：线宽设置命令：LT：线型管理器LT：线型管理器（命令行输入）XXX：线型管理器XXX：线型管理器（命令行输入）LINEWEIGHT：线宽LTS：设置全局线型比例因子TOR：圆环（三维）WE：楔体3P：三维多段线3F：三维面IN：交集UNI：并集SU：差集EXT：拉伸（三维命令）REV：旋转（通过绕轴旋转二维对象来创建实体）HI：消隐SHA：着色SL：剖切（用平面剖切一组实体）XXX：切割（用平面和实体的交集创建面域）INF：干涉3A：三维阵列3DO：三维动态观察ORBIT：三维动态观察器RPR：渲染系统配置RR：渲染DC：设计中心（ctrl+2）ADC：设计中心DCENTER是AutoCAD中的一个设计中心，可以方便地管理和访问各种设计资源。
CAD最常用命令大全(实用版)-cad常用命令-cad常见命令[9]
CAD最常用命令大全(实用版)-cad常用命令-cad常见命令一、绘图命令LINE（线段）：用于绘制一条或多条直线段，可以指定起点和终点，也可以指定相对坐标或极坐标。
输入方式：在命令行输入LINE或L ，回车后按提示指定起点和终点，回车结束。
选项：Undo（撤销）、C lose（闭合）。
示例：输入LINE，回车后指定第一个点为(0,0)，然后指定第二个点为(100,0)，再指定第三个点为(100,100)，最后输入C回车，得到一个正方形。
CIRCLE（圆）：用于绘制一个圆，可以指定圆心和半径，也可以指定三个点或两条切线和半径。
输入方式：在命令行输入CIRCLE或C，回车后按提示指定圆心和半径，回车结束。
选项：3P（三点）、2P（两点）、TTR（两切线半径）、TTT（三切线）。
示例：输入CIRCLE，回车后指定圆心为(50,50)，然后指定半径为25，回车结束，得到一个圆。
PLINE（多段线）：用于绘制一条或多条由直线段和弧段组成的连续图形，可以指定起点和下一个点，也可以指定相对坐标或极坐标。
输入方式：在命令行输入PLINE或PL，回车后按提示指定起点和下一个点，回车结束。
选项：Arc（弧段）、Halfwidth（半宽度）、Length （长度）、Undo（撤销）、Width（宽度）、Close（闭合）。
示例：输入PLINE，回车后指定第一个点为(0,0)，然后指定第二个点为(100, 0)，再输入A回车进入弧段模式，然后指定第三个点为(100,50)，再输入L回车进入直线模式，然后指定第四个点为(0,50)，最后输入C回车，得到一个由直线段和弧段组成的闭合图形。
POLYGON（多边形）：用于绘制一个正多边形，可以指定边数、中心点和外接圆半径或内接圆半径。
输入方式：在命令行输入POLYGON或PO，回车后按提示指定边数和中心点，然后按提示选择外接圆模式或内接圆模式，并指定半径。
选项：Inscribed incircle（内接圆模式）、Circumscribed aboutcircle（外接圆模式）。
CAD常用命令表大全
CAD常用命令表大全CAD是一种广泛应用于工程设计领域的计算机辅助设计软件，具有强大的绘图和编辑功能。
在CAD软件中，有许多常用的命令可以帮助工程师和设计师更高效地完成各种设计任务。
下面是CAD常用命令表的大全，其中包含了各种常用命令及其功能介绍，供读者参考和学习。
一、基本命令1. LINE 命令：用于绘制直线，指定起点和终点即可绘制一条直线。
2. CIRCLE 命令：用于绘制圆，指定圆心和半径即可绘制一个圆。
3. ARC 命令：用于绘制弧线，指定圆心、半径和起始/终止角度即可绘制一个弧线。
4. POLYGON 命令：用于绘制多边形，指定中心点、半径和边数即可绘制一个规则多边形。
5. ELLIPSE 命令：用于绘制椭圆，指定中心点、长轴和短轴即可绘制一个椭圆。
6. OFFSET 命令：用于创建平行线或平行曲线，指定偏移距离即可生成平行线。
7. TRIM 命令：用于修剪对象，选择需要修剪的对象和修剪边界即可实现修剪功能。
8. EXTEND 命令：用于延伸对象，选择需要延伸的对象和延伸边界即可实现延伸功能。
9. MIRROR 命令：用于镜像对象，选择需要镜像的对象和镜像线即可实现镜像功能。
10. ARRAY 命令：用于创建对象数组，指定对象、数量和数组间距即可生成指定数量的对象数组。
二、编辑命令1. MOVE 命令：用于移动对象，选择需要移动的对象和移动目标点即可实现对象的平移。
2. COPY 命令：用于复制对象，选择需要复制的对象和复制目标点即可实现对象的复制。
3. ROTATE 命令：用于旋转对象，选择需要旋转的对象、旋转中心和旋转角度即可实现对象的旋转。
4. SCALE 命令：用于缩放对象，选择需要缩放的对象、基点和缩放比例即可实现对象的缩放。
5. STRETCH 命令：用于拉伸对象，选择需要拉伸的对象和拉伸边界即可实现对象的拉伸。
6. ALIGN 命令：用于对齐对象，选择需要对齐的对象和对齐基准点即可实现对象的对齐。
CAD常用命令表大全
CAD常用命令表大全一、绘图命令1、｀LINE`（直线）：用于绘制直线段。
操作方法：指定起点和终点的坐标。
示例：输入｀LINE` 命令，然后在绘图区域依次点击两个点，即可绘制出一条直线。
2、｀CIRCLE`（圆）：绘制圆形。
有多种绘制方式，如指定圆心和半径、圆心和直径、三点画圆等。
例如：选择“圆心和半径”方式，输入｀CIRCLE` 命令，指定圆心位置，输入半径值，即可画出圆。
3、｀ARC`（圆弧）：创建圆弧。
可以通过指定起点、终点、圆心、半径等方式绘制。
操作：输入｀ARC` 命令，根据提示选择相应的绘制方式。
4、｀RECTANG`（矩形）：绘制矩形。
可指定两个对角点，或者指定长度、宽度和角度。
举例：输入｀RECTANG` 命令，点击两个对角点，就能生成矩形。
5、｀POLYGON`（正多边形）：绘制正多边形。
需指定边数和中心点。
比如：输入｀POLYGON` 命令，输入边数，指定中心点，可完成正多边形的绘制。
二、修改命令1、｀ERASE`（删除）：删除选中的对象。
先选择要删除的对象，然后输入｀ERASE` 命令。
2、｀COPY`（复制）：复制选中的对象。
选择对象，输入｀COPY` 命令，指定基点和位移点。
3、｀MIRROR`（镜像）：沿指定的对称轴创建对象的镜像副本。
选择对象，输入｀MIRROR` 命令，指定镜像线的两点。
4、｀OFFSET`（偏移）：创建与选定对象平行的新对象。
输入｀OFFSET` 命令，指定偏移距离，选择要偏移的对象。
5、｀ROTATE`（旋转）：绕指定点旋转对象。
选择对象，输入｀ROTATE` 命令，指定旋转基点和旋转角度。
三、编辑命令1、｀TRIM`（修剪）：修剪对象以与其他对象的边界相交。
输入｀TRIM` 命令，选择作为边界的对象，然后选择要修剪的对象。
2、｀EXTEND`（延伸）：将对象延伸到指定的边界。
输入｀EXTEND` 命令，选择边界对象，再选择要延伸的对象。
3、｀FILLET`（圆角）：在两条直线、圆弧或多段线之间创建圆角。
CAD常用命令速查表完全全面版
CAD常用命令速查表完全全面版CAD是一款广泛应用于工程设计和制图的计算机辅助设计软件。
在CAD软件中，命令是我们进行设计和绘图的基础，熟练掌握并熟悉常用命令对于提高工作效率至关重要。
本文将为您提供一份完全全面版的CAD常用命令速查表，帮助您更加便捷地使用CAD软件。
注：以下命令适用于AutoCAD 2020版本，部分命令在早期版本中可能有所不同。
1. 绘图命令- LINE：绘制直线- CIRCLE：绘制圆- ARC：绘制弧- POLYLINE：绘制多段线- RECTANG：绘制矩形- ELLIPSE：绘制椭圆- SPLINE：绘制样条曲线- HATCH：填充图案- DIMLINEAR：绘制线性标注- DIMRADIUS：绘制半径标注- TEXT：插入文字- MTEXT：插入多行文字2. 编辑命令- ERASE：删除对象- COPY：复制对象- MIRROR：镜像对象- OFFSET：偏移对象- TRIM：修剪对象- EXTEND：延长对象- ARRAY：创建阵列- MOVE：移动对象- ROTATE：旋转对象- SCALE：缩放对象- STRETCH：拉伸对象 - BREAK：打断对象- JOIN：连接对象- FILLET：倒角对象- CHAMFER：倒角对象- EXPLODE：拆分对象3. 选择命令- SELECT：选择对象- ALL：选择全部对象- WINDOW：窗口选择- CROSSING：跨窗口选择- LAYER：选择图层中的对象- PREVIOUS：选择上一次选择的对象 - REMOVE：从选择集中移除对象- FILTER：使用过滤条件选择对象- GROUP：将对象分组选择4. 修改命令- UNDO：撤销上一步操作- REDO：重做上一步操作- PROPERTIES：修改对象的属性- MATCHPROP：匹配对象的属性- PURGE：清除未使用的图层和块- OVERKILL：删除重复或重叠的对象 - AUDIT：修复损坏的图形文件- QUIT：退出CAD软件5. 查看命令- ZOOM：缩放视图- PAN：平移视图- ORBIT：轨道查看- REDRAW：刷新视图- ID：识别对象信息- DIST：测量距离- AREA：测量面积- LIST：显示对象属性- PROXYINFO：显示代理对象信息- LAYER：管理图层- LINETYPE：管理线型- BLOCK：管理块定义- DIMSTYLE：管理标注样式6. 输出命令- PLOT：打印图纸- PAGESETUP：页面设置- EXPORT：导出文件- IMPORT：导入文件- PDFATTACH：插入PDF文件- DWFATTACH：插入DWF文件- IMAGEATTACH：插入图像文件- WMFOUT：导出WMF文件- JPGOUT：导出JPG文件- PNGOUT：导出PNG文件以上是CAD常用命令的一部分，希望这份完全全面版的CAD常用命令速查表能够帮助到您。
