电气照明施工方案
电气照明施工方案
亚邦滨湖花园 10#、17#楼工程
电
气
照
明
施
工
方
案
编制：
批准：
日期：年月日
电气照明安装施工方案第一节建筑设计概况
一、工程概况
工程名称：亚邦滨湖花园一期10#、17#工程
建设单位：连云港亚邦龙涛置业有限公司
设计单位：常州同创立筑设计有限公司
施工单位：江苏润成建设工程有限公司
工程地址：灌南县堆沟镇紫腾街西侧。
二、主要技术经济指标
1、建筑总面积11968.83m2。
2、建筑物总高度32.2m，10+1层一层车库，二层以上为住宅。
三、总平面布置
1、建筑物定位放线，临时设施，道路、材料堆放，机械设备布置详见总平面布置图。
2、层高：一层至十层层高为2.8m。
第二节配电
一、配电系统
1、强电系统
（1）本工程采用市政电力引入系统。
（2）其安装队伍由业主自选配合土建完成。
（3）本工程采用TN-S接地保护，接地干线采用40*4扁钢引至基础接地体，楼内保护地线PE线与工程零线应严格分开。
（4）火灾报警系统由专业队伍施工，具体详设计图施工。
2、弱电系统
（1）每户设置闭路、电话线引入，本工程只考虑管线预埋，具体由专业公司设计及安装。
第三节工程特点及施工条件概况
一、本工程属高层二类建筑。
二、施工管理难度大
1、该工程为二类小高层，全框架短肢剪力墙结构，造型复杂，投入的人力、物力、财力多等。
2、施工质量要求高，工期紧，安全防范投入大。
3、技术含量高，项目部人员的配备及各专业班组的选择是本工程得
照明安装施工方案
目录 一、概述 (2) 二、编制依据 (3) 三、工机具准备 (4) 四、施工重点注意事项 (4) 五、施工步骤 (5) 六、质量控制点 (7) 七、安全措施及文明施工 (7) 八、250及260区电气照明特点 (7)
电气照明安装施工方案 一、概述 本方案为江西气相二氧化硅项目的电气照明设备安装施工方案。我公司的电气照明安装工作主要集中在250区（包装、成品仓库）、260区（包装材料库）、300区（丙烷罐区）、350区（酸碱罐区）、400区（酸碱处理区）、430区（化学品库）、500区（空压制氮）、550区（脱离子水和加药间）、570区（树脂库）、600a(循环冷却水)、600b(冷冻站)、750区（生产区）等几个区域。其中300区为Ⅱ级防爆区，350区及400区为酸碱环境区。
28550照明配电箱台1 二、编制依据 1、天辰化学工业工程公司提供的电气施工图纸7-JI-0000-0001.1-0 2、电气装置安装工程电气照明施工及验收规范GB50259-96 3、建筑电气安装工程质量检验评定标准GBJ303-88 4、工业安装工程质量检验评定统一标准GB 50252 —94 5、电气装置安装工程爆炸和火灾危险环境电气装置施工及验收规范 GB 50257 －96
三、工机具准备 四、施工重点注意事项 1.在本项目中，施工区域较多，各个施工区域要求各不相同，其中300 区为Ⅱ级防爆区，其安装要求须符合电气装置安装工程爆炸和火灾危险环境 电气装置施工及验收规范（GB 50257 －96）要求；350区及400区为酸碱 腐蚀区，其中的电缆保护管须采用PVC管，PVC管之间及PVC管与穿线盒间 采用专用胶进行粘接。 2.由于各个区域均有几种的不同型号的灯具，各类灯具的安装型式各不 相同，因而在各区域照明工作施工前，要求现场施工人员必须对业主所提供 的灯具进行检查，确认灯具的规格型号是否与设计相符合，其配件是否齐全, 有无机械损伤、变形、油漆剥落和灯罩破裂等缺陷。 3.电气照明工作中，首先应考虑的是电缆保护管及灯具支架的安装。在 本项目中，250区及260区厂房内照明安装工作量大，灯具安装高度高，是 本项目中的重点及难点。250区及260区厂房内灯具的安装高度为6米，出 于安全起见，准备使用两台液压升降车并搭设活动脚手架以便于现场施工。 最初计划将支架角钢焊接于厂房内型钢结构上，但土建施工单位反映250区 及260区厂房钢结构负荷已接近100%，不能在结构上进行支架焊接工作， 因而准备将支架采用螺栓固定于厂房的轻型钢结构上。支架型式如下：
室外电气工程施工方案
第一章工程概况 一、项目状况 工程位于海南省海口市三江镇，总用地面积362962吊，总建筑面积106148吊，建筑占地面积18733n i,本工程由6层防逃防暴中心，3层民警活动用房，6层备勤楼宿舍，4 层综合会见楼，1 号至7号4层普通监舍楼及8号艾滋病监舍楼，半地下室设备房，4 层文化教学楼，1 层伙房，2 层医院禁闭室组成的室外电气工程。 二、地形地貌与季节状况 本地段地势平坦开阔，属褐红色粘土性土地区。 但施工期正是多小雨季节，1 天下雨，3 天都无法正常工作，机械与材料无法进入施工现场，施工难度大，会因为多雨而延迟施工。 三、工程特点 1、工期紧：竣工期为2012年4月12日，市政工程必须于2011年12月12日开工，绝对工期为120天，这个工期是比较紧的。 2、任务重：工程包含雨水管、污水管、弱电、给水、消防、强电、道路及路灯等项目，任务相当重。 3、难度大：每年的1 至3 月份是海南的寒流期，连续不断的小雨，给施工造成很大的影响。这是工程的难点。 四、编制依据 按照建筑电气工程施工现场的质量管理要求，符合现行国家相关标准： 《建筑工程施工验收统一标准》GB50300-2001 《民用建筑电气设计与施工—室外布线》08D800-7 《建筑电气工程施工质量验收规范》GB50303-2002
建筑电气工程设计常用图形和文字符号》00DX001 等电位联结安装》02D501-2 接地装置安装》03D501-4 第二章施工方案 一、施工准备 1. 施工技术准备 全面理解施工图纸，并对施工组织设计进行交底。 2. 主要设备、材料、成品、半成品进场验收主要设备、材料、成品、半成品进行验收是 十分重要的工作，必须认真做好。 检验结论有记录，确保符合GB50303-2002规范的规定才能在施工中运用； 1）采用的设备和器材必须具有国家颁发的生产许可证，3C 认证证书，是否符合国家现行技术标准的合格产品，并有各项合格证书和质量保证证书。设备有铭牌，铭牌为金属材料印制和安装，塑料印制的铭牌不能安装； 2）上述材料如有异议送国家有资质的试验室进行抽样检测，试验室出具检测报 告，确保符合GB50303-2002和相关的技术标准规定方能在施工中运用； 3）经批准的免检产品和认定的名牌产品当进场验收时，一般不做抽样检测。 3. 主要设备、材料、成品、半成品进场验收规定 1）电线电缆符合下列规定 a. 按批次查阅合格证，合格证上有安全许可证编号，按相标准生产的产品有安全认证标志； b. 外观检查：包装完好，抽检的电线绝缘完整无损，厚度均匀，电缆无压扁、扭曲。耐热、阻燃的电线、电缆外护层有明显标识和制造厂标； c. 按制造标准，现场抽样检测绝缘层和圆形线芯的直径；线芯直径误差不大于标称直径的1%； d. 对电线、电缆绝缘性能、导电性能和阻燃性能有异议时，按批抽样送有资质试验室检测。 2）导管符合下列规定：
电气照明施工方案
1.1电气照明施工方案 1.1.1编制说明 根据工程招标文件所提供的工程情况, 以及其它工程经验而编制的。电气照明施工是电气施工中重要施工程序之一。为保证施工安装质量，确保施工控制点按期到达，特编制此方案。 1.1.2编制依据 工程招标文件； 《建筑电气工程施工及验收规范》（GB50303-2002）； 《建筑电气工程施工质量验收统一标准》（GB50300-2001）； 国家现行《电气装置安装工程爆炸和火灾危险环境电气装置施工及验收规范》（GB50257-96）。 1.1.3施工程序 1.1.4施工方法与技术要求 1.1.4.1设备材料出库 1) 施工前应根据施工图设备材料表认真核对设备、材料的规格、型号、材质、数量、附件应符合设计要求，外进无缺、材质证、合格证等产品文件应齐全。合格产品做好记录并妥善保管，不合格产品应做标识，隔离存放，统一退库。 2) 电缆（线）应做好外观及导通检查，并用相应电压等级的兆欧表，测量绝缘电阻，其电阻值不应小于规范规定值，当有特殊要求时，应符合其规定。
1.1.4.2支架制作安装 1) 制作支架时应先将材料矫正、平直切口处不应有卷边和毛刺，制作好的支架应牢固、平正、尺寸准确。 2) 制作好的支架应把焊渣除净，并做除锈、防腐处理，支架刷漆应均匀完整。 3) 支架应用机械钻孔，严禁用电、气焊开孔。 4) 照明电缆（线）保护管支架尺寸规格应根据保护管直径、排列根数，合理选择角钢规格。 5) 支架钻孔间距均匀，支架长度应考虑建筑物、管道、设备以及保温层、防水层等因素影响，适当增减支架长度。 6) 安装支架时，应符合下列规定： a、在金属构件上和混凝土构筑物的预埋件上，应采用焊接固定。 b、混凝土上，应采用膨胀螺栓固定。 c、在不允许焊接支架的管道上，宜采用“U”型螺栓或卡子固定，也可以加抱箍固定。 d、在允许焊接支架的金属设备、管道上可采用焊接固定，当设备、管道与支架不是同一种材质或需要增加强度时，应预先焊接一块与设备、管道材质相同的加强板后，再在其上面焊接支架。 e、支架应固定牢固、横平竖直、整齐美观。在同一直线段上的支架间距应均匀。 f、支架安装在有坡度的电缆沟内或建筑物构架上时，其安装坡度应与电缆沟或建筑构架的坡度相同；安装在有弧度的设备或构架上时，其安装弧度应与设备或构架的弧度相同。 g、支架不应安装在具有较大震动、热源、腐蚀性液滴及排污沟道的位置，也不宜安装在具有高温、高压、腐蚀性及易燃易爆等介质的设备、管道以及可移动的构筑物上。 1.1.4.3爆炸危险场所中的照明线路 A、一般规定 1) 照明线路的敷设方式、路径，应符合设计规定。当设计无明确规定时，应符合下列要求：
景观照明工程施工详细方案70327
五、主要施工方法及技术措施 1. 电缆沟土方 1.1电缆沟开挖 电缆沟开挖采用人工开挖。沟槽开挖上口为400mm深度为700mm沟槽挖好 后及时埋管，待监理工程师验收合格后及时回填，避免影响建委和法院办公环境。挖大门口时先挖出马路宽的1/2，待管路敷设完回填后在施工剩余的1/2，保障大门口道路畅通。 1.2 土方回填 土方回填前将填土部位的垃圾及杂物等清理干净，回填土分层铺摊，每层铺土厚度控制在180 mm内，采用人工夯实，每层夯三遍，一夯压半夯，夯夯相连，行 行相连，纵横交叉，并加强对边缘部位的夯实。 2、线管安装 钢管明装工艺流程为：测定线盒位置一预制加工弯管及支吊架-盒箱固定一管 路连接-变形缝处理一跨接地线连接 2.1材料使用 2.1.1管材采用热镀锌钢管，钢管的壁厚均匀，无裂缝、棱刺和凹扁现象。镀锌管 外表完整无损现象，所有钢管应有产品合格证，并有供应商加盖的红章。 2.1.2线管连接采用镀锌熟铁通丝管箍，管箍应无偏扣和乱扣现象。 2.1.3往灯具位置甩口的线盒采用86x 50mm明装钢制镀铝线盒，管路超过30m时采用钢制 接线盒。 2.1.4护口采用白色塑料护口，护口要完整无损。 2.2安装前预制 2.2.1线管安装前，根据图纸及实际现场情况，画出各段管路和线盒的位置，在实 际墙面上作好标记，按标记分段量出实际安装的准确尺寸，记录在草图上，然后按 草图预制加工。
2.2.2管子切断采用手工钢锯，将管子固定在压力案上的压力钳内卡牢固，量准尺寸画好记号，双手推拉钢锯，用力均匀，锯口到底，不准折断，锯断的管口不得歪 斜，锯完后用圆挫把管口内壁的棱角挫去。 223 SC32和SC25的线管煨弯采用手动液压煨弯器冷煨弯，SC20镀锌线管采用 手扳煨弯器，煨弯不得过猛，逐步进行，弯曲半径不小于管子外径的6倍，弯扁程 度不大于管子外径的10% SC25弯曲大样SC20 弯曲大样SC32 弯曲大样2.2.4线盒和线箱开孔使用液压开孔器，所开孔的直径与管径规格吻合，一管一孔。不得使 用电气焊和开长孔。 2.2.5丝扣加工采用手动绞丝扳，套丝用力要均匀，保持丝扣光滑。 2.3线管敷设与连接 2.3.1墙上线管为明设，地面部分埋地暗敷设，线管与线管的连接采用熟铁通丝扣管箍，管箍两端采用卡扣式的跨接地线卡将线径为4mm双色的PE线连接做为跨接 地线。 2.3.2线管与线盒连接用用开孔器开孔，锁母固定，管入盒时一管一孔，并且孔径与管径相吻合管口入至盒内小于5mm露出锁紧螺母的丝扣为2s4扣，两根以上 管入盒、箱要长短一致，间距均匀，排列整齐，其连接方法如下:
照明灯具安装施工方案
附件2、照明灯具安装实施方案 1. 工程概况 市本级LED灯采购改造项目。根据不同区域的场所，选择不同类型不同规格的照明灯具，为办公场所提供光线明亮、舒适的环境，美化建筑空间。为了达到节能减排和最佳的照明和装饰效果，该工程采用了LED灯实施改造。 2 编制依据 2.2 电气装置安装施工及验收规范。 2.3 《建筑电气通用图籍》（92DQ6）。 2.4 《建筑电气安装分项工程施工工艺标准》。 2.5 D702-1～3：常用低压配电设备及灯具安装（2004年合订本）。 3施工准备和部署 3.1施工准备 3.1.1技术准备 （1）施工单位电气专业技术人员根据施工图要求以书面的形式向施工人员进行技术交底。全面了解灯具安装的位置及工艺要求，结合施工规范予以施工。 （2）电气专业技术人员密切与监理单位人员配合，由监理单位人员联系各单位相关负责人具体进场施工事宜，解决施工的交叉影响或相互矛盾的问题，及时发现，避免引起影响其工作及不必要的返工。 （3）灯具进场的技术要求，到货必须与供货商确认，灯具的规格型号和技术要求，数量须同监理人员、相关负责人一起确定，认真审核。 3.1.2 材料要求
3.1.2.1 各型灯具：灯具的型号、规格必须符合设计要求和国家标 准的规定。灯内配线严禁外露，灯具配件齐全，无机械损伤、变形、油漆剥落，灯罩破裂，灯箱歪翘等现象。所有灯具应有产品合格证。 3.1.2.2 灯具导线：照明灯具使用的导线其电压等级不应低于交流750V，其最小线芯截面应符合规范的要求。 3.1.2.3 塑料（木）台：塑料台应有足够的强度，受力后无弯翘变形等现象；木台应完整，无劈裂。油漆完好无脱落。 3.1.2.4 吊管：采用钢管做为灯具的吊管时，钢管内径一般不小于10mm。 3.1.2.5 吊钩：灯的吊钩其圆钢直径不小于吊挂销钉的直径，且不得小于6mm。 3.1.2.6 瓷接头：应完好无损，所有配件齐全。 3.1.2.7 支架：必须根据灯具的重量选用相应规格的镀锌材料做成支架。 3.1.2.8 灯卡具（爪子）：灯卡具（爪子）不得有裂纹和缺损现象。 3.1.2.9 其它材料：胀管、木螺丝、螺栓、螺母、垫圈、弹簧、灯头铁件、铅丝、灯架、吊盒（法兰盘）、软塑料管，自在器、吊链、线卡子、灯罩、尼龙丝网、焊锡、焊剂（松香、酒精）、橡胶绝缘带、粘塑料带、黑胶布、砂布、抹布、石棉布等。 3.1.4 作业条件： 3.1. 4.1 检查原灯具预埋件的牢固情况。 3.1. 4.2 拆除原有灯具，安装固定LED灯具。 3.1. 4.3 对灯具安装有影响的、已拆除。 3.1. 4.4 屋面、地面清理工作均已结束。
建筑电气工程施工方案
目录 一、编制说明 2 二、工程概况 2 三、施工部署 3 四、施工方法及技术措施 5 五、质量保证体系 11 六、确保安全施工的技术组织措施 14
第一章编制说明 1.1 编制依据 1．xx区综合治理项目，xx电气施工图。 2．建筑电气工程施工质量验收规范（GB50242-2002）。 3．《建筑工程技术资料管理规程》（DB13（J）35-2002）。 4．05系列建筑标准设计图籍05D1-05D11。 5、本楼号的图纸会审、设计变更及工程洽商。 6. 最新出版的电气工程施工类书籍。 1.2 编制目的 为确保工期、质量及安全、成本及文明工地条件，编制出有针对性的施工组织设计（方案）,以指导施工顺利地完成本工程项目的安装。大力推广应用新技术、新工艺、新材料，控制工程成本，缩短工期，创建优质工程为目的。 第二章工程概况 本工程（xx区综合治理项目，xx小区），位于前进大街以西，联防路以北，北环路以南，剪力墙结构，基础形式为筏板基础，地下二层，地上二十八层，地下一、二层均为住宅储藏间，地上为住宅。建筑总高度为81.110m，总建筑面积约为18935.46m2。其中电气设计包括：配电、照明、通信电话、宽带网、访客对讲、有线电视和火灾报警等。 1、负荷等级:消防电梯、正压送风机、排烟风机、消防电梯基坑潜污泵与应急照明等按一级负荷供电，其余为三级负荷 2、配电系统本建筑物380/220V电源引自室外变电站，住宅用电与公共设施用电分开引入，公共设施两路电源由不同变压器的低压母线段供电；配电系统接地形式为TN-C-S； 3、照明系统：公共部位采用双电源供电。消防电梯前室、封闭楼梯间、公
亮化照明工程施工方案
亮化照明工程施工方案 （1）灯具型号。规格必须符合设计要求和国家标准、按照《电气装置安装工程施工及验收规范》（GBJ232-82）的规定施工，灯内配线严禁外露，灯具配件齐全，无机械损伤、变形、油漆脱落、电罩破裂、灯箱歪翘现象，埋地灯和水下灯具要检查灯具的密封性能是否良好，做好接地线的连接，以防止漏电或者进水现象. （2）电缆预埋应符合设计和规范要求,埋置后电缆的耐压试验结果、漏泄电流和绝缘电阻必须符合要求，做好检测记录。电缆敷设严禁有绞拧、保护层断裂和表面严重划伤等缺陷，芯线连接紧密，绝缘带要包扎严密，防潮涂料刷均匀。 （3）配电箱内接线前应对每个回路绝缘进行测试，并记录数据。进线电源线在开关上端缠绕2-3圈相色粘接带，出线回路应按图纸的标准套上相应的异型三角塑料套管，标明回路编号及所控制的具体负载名称位置，以便用户使用检修方便。 （4）配电箱本体要安装好保护接地线，要有专用接地端子排头榫头。配电柜固定基础要牢固，其基础型钢应做良好接地，配电柜接地应可靠，安装完毕后要进行柜内设备的总体调试，整个安装调试工作必须符合国家规范和设计要求。电缆头安装、固定牢靠，相序正确；直埋电缆接头保护措施要完整，固定牢靠，油漆完整，在转弯处能托住电
缆平滑均匀的过度，托架加盖部分盖板齐全。并且间距均匀，排列整齐，横平竖直。 （5）电缆保护管安装要保证管口光滑，无毛刺，固定可靠，防腐良好，弯曲处无弯扁现象，其弯曲半径不小于电缆的最小允许弯曲半径。出入地沟的保护管口也要封闭严密。（6）电缆敷设时要保证坐标和标高位置正确，排列整齐，标志桩、标志牌设置正确，有防燃、隔热和防腐蚀措施，并且保证隐蔽工程记录齐全正确。 （7）保证灯具、开关、电闸、保险、电器等器具位置正确，固定牢靠，箱内用电器具的引线拉紧，外漏器具如：广场标志灯、庭园路灯等保证灯柱稳固垂直，根部接线箱盖板齐全、防水防潮措施良好。并且保证灯具清洁，排列整齐，定位与图纸相符。 （8）电缆终端头和电缆接头的制作安装要封闭严密、无气泡、无渗透现象，芯线连接紧密，绝缘带包扎严密。电缆头安装固定牢靠，相序正确。套管预埋电缆接头保护措施完整，标志清晰正确。 (9) 保证电气设备、器具和非带电金属部件的接地（接零）支线敷设应连接紧密、连接正确，电缆的耐压结果、漏电保护、绝缘电阻测试符合规范要求，需防腐的部分涂漆均匀无遗漏。各种线路清晰，容易辨认。 （10）水泵安装前要进行仔细的检查，并且测量各绕组和机壳的绝缘电阻。电动机的基础要建造牢固，地脚螺栓埋
室外照明施工方案
2、照明系统： （1）光源采用绿色节能、高效、长寿的光源，并具有良好的显色性和适宜的色温，灯具采 用高效美观灯具，并具有一定防眩光功能。 （2）所有照明灯具、光源、电器附件等均选用高效、节能型产品，荧光灯配电子镇流器， 功率因数大于0.9，并符合电磁兼容的要求，金卤灯配节能型电感镇流器，功率因数大于 0.85，灯具应方便安装、维护保养及检查。 （3）合理规划，在满足功能与景观的要求下照明尽可能选用高光效、低能耗的节能光源。 4、照明供电管线敷设 （1）道路照明每回路均埋SC25管沿灯具排列方向敷设，每一区域灯具与电力电源排管引出 处均设置检查井。 | （2）道路照明所有照明线路埋深距地坪表面应不小于0.8m，并穿SC25保护管。 （3）路灯走廊分配4孔：2孔为路灯，1孔为预留景观照明线路，1孔为预留广告照明线路。照明检查井用PVC50的塑料管接入附件的排水系统。 5、接地系统 5.1灯具接地系统 （1）道路照明灯具利用金属灯杆的基础钢筋做接地体，并沿电缆保护管通长敷设一根40*4 的镀锌扁钢做水平接地极，扁钢与不少于两根基础钢筋敢接，要求接地电阻不大于4欧姆， 如实测接地电阻大于4欧姆则增加人工接地体，人工接地体的安装详见02D561。 （2）N线和PE线每间隔60m左右做重复接地一次。 5.2箱式变电站接地系统 （1）箱式变电站接地装置采用角钢接地极L50*5L=2.5M上端部埋深0.8m，水平间距5m，接 地极连接扁钢40*4，实测接地电阻小于4欧，详见02D561。接地装置安装图集施工。 （2）电气装置，均应与接地装置可靠连接，a.变压器、配电柜等金属底座和外壳，b.配电 装置的金属构架及靠近带电部位的金属遮拦等，c.电力电缆的金属接线盒和保护管，d.路灯 的金属灯杆，e.其他因绝缘破坏可能使其带电的外露导体。 \ 六、施工方法： 1、工艺施工顺序： ⑴ 线、缆导管预埋： 施工准备→焊接钢管切断→套管预制或钢管套丝→随土建施工进 度分层分段配管→管线补偿→跨接地线焊接→管线防腐→检查验收。 ⑵电缆埋设： 施工准备→扫管→电缆拖放→穿带电缆→电缆沿桥架敷设→电缆头制作→电缆绝缘电阻测试 →电缆相位检查→试运行。 " ⑶配电箱安装： 施工准备→检查预留孔洞→箱体固定→配电盘安装→配线→验收。 ⑷灯杆基座
电气照明安装施工方案.doc
电气照明安装施工方案 工程简介：电气部分分为：照明、电视、电话、网络等。 （1）照明配电系统分为一般照明和事故应急照明。每层设普通照明配电箱，各种照明灯具采用集中控制和分散控制相结合的方式，导线采用铜芯塑料线穿钢管或阻燃管保护暗敷。各户内照明配电箱安装高度为底距地1.5m暗装，开关安装高度为距地1.3m，普通插座安装高度为距地0.3m。 （2）电视系统的前端箱设置于一层楼梯间内，竖向干线采用SYWV-75-9电缆穿阻燃管敷设，户内电视线采用SYWV-75-5穿阻燃管暗敷，电视插座安装高度为距地0.3m暗装。 （3）电话系统的电话分线箱设置于一层楼梯间内，户内电话线为HJYV —2×2×0.5穿阻燃管暗敷，电话插座安装高度为距地0.3m暗装。 （4）电脑网络系统仅预埋管线至各户房间网络接线盒处，并穿网络线到位。` 一、PVC阻燃管暗敷安装 1、材料质量要求。 （1）所使用的阻燃型（PVC）塑料管，其材质均应具有阻燃、耐冲击性能，并应有检定检验报告单和产品出厂合格证。 （2）阻燃型塑料管外壁应有间距不大于1m的连续阻燃标记和制造厂厂标，管子内、外壁应光滑，内外径的尺寸应符合国家统一标准。管壁厚度应均匀一致。 （3）所用接线盒和管接头，必须使用配套的阻燃塑料制品，其外观应整齐，预留孔齐全，无开裂等损坏现象。 （4）专用胶粘剂必须有合格证明。 2、施工方法 （1）PVC阻燃管暗敷的施工工艺：弹线定位→加工弯管→箱、盒埋设→扫管穿带线。 （2）根据设计图的要求，在墙板、楼板安装的模板上弹出管路走向和灯位盒的位置。 （3）管路连接应使用专用接头连接，将专用胶粘剂均匀涂抹在管的外壁上，管子插入接头内要到位。 （4）管路垂直或水平敷设时，每隔1m间距应有一个固定点，在弯曲部位应在圆弧的两端300mm~500mm处加一固定点。 （5）管进箱、盒应顺直，一管穿一孔，先接端接头，然后用内锁母固定在盒、箱上，在管孔上用顶帽型护口堵好管口，最后用泡沫塑料块堵好盒口。 （6）现浇楼板内管路较集中部位，要注意管路间有100mm以上间距，
电气工程专项施工方案
建筑电气施工实施方案报审表工程名称：和顺家园开发建设项目工程编号： 和顺家园开发建设项目工程 建 筑 电
气 工 程 专 项 施 工 方 案 编制： 审核： 审批： 安徽省观志实业有限公司 二0一七年十一月十五日 和顺家园二期开发建设项目工程，由安徽省信太投资有限公司投资建设，中外建设计与顾问有限公司、黄山市建筑设计研究院设计，江苏宏嘉项目工程管理有限公司监理，安徽省观志实业有限公司承建。 第一章工程概况 和顺家园开发建设项目3#、5#、29-30#、46-50#楼工程位于旌德县城东新区，建筑层数为五、六、十层，总建筑面积为43339.29平方米。结构类型：框剪、框架结构。 一、配电系统
1.本工程施工范围：照明系统；动力系统；综合布线系统；电视系统；防雷接地系统、火灾报警与消防联动系统。 2、供电电源及负荷等级：本工程为地下室应急照明、消防设备、排污泵、机械停车位为一级，其余三级供电负荷。配电系统采用（380/220V）三相四线制，电源由小区配电站采用YJV22-0.6/1KV型电缆套管直埋引至各楼总电表箱。本工程总电表箱设置架空层楼梯间，各户住宅内设分户配电箱。 3、配电方式：由电源进线出柜引至单元电表箱干线均采用YJV22-0.6/1KV型铜芯交流电缆穿管埋地暗敷，埋深不小于0.8m；单元电表箱引至各住户分配电箱采用YJV22-0.6/1KV型铜芯交流电缆穿管沿墙暗敷。照明分支线采用BV-450/750-2.5mm2线穿PVC冷弯阻燃电工管在现浇板或墙内暗敷，BV-2.5mm2导线穿管管径为：2根穿PVC16；3根穿PVC20；4~6根穿PVC25；7~8根穿PVC32。 4、电气设备安装高度及方式：电表箱底边距地1.2m挂墙明装；户配电箱底边距地1.8m暗装，阁楼层箱底距地1.8m暗装；开关底边距地1.4m 暗装；客厅空调插座底边距地0.3m暗装；壁挂空调插座底边距地1.8m暗装；卫生间热水器插座底边距地2.3m暗装；卫生间一般插座底边距地1.4m 暗装；排油烟机插座底边距地2.0m暗装；厨房一般插座底边距地1.2m暗装；其余插座底边距地0.3m暗装；所有安装高度小于1.8m的插座均采用安全插座。有线电视端子箱、寻址箱底边距地1.8m安装；光纤配电箱底边距地1.8m安装；户弱电线底边距地0.5暗装；电话插座底边距地0.3m 暗装；卫生间电话插座底边距地1.2m暗装；电视插座底边距地0.3m暗装；
照明灯具安装施工方案(1)
照明灯具安装施工方案 编制： 审核： 审批： 施工组织设计 （施工方案）审批表
目录 1 工程概况 2 2 编制依据 2 3 施工准备和部署 3 4 操作工艺 5 5 质量标准 11 6 成品保护 12 7 质量记录 12 8 安全消防措施 12 9 环保与文明施工 13
照明灯具安装施工方案 1. 工程概况 文轩茗园是承德扼守南区的两河地带打造领衔承德人文居所的现代化小区,有社区休闲会所，小区幼儿园，地下停车场和地上车位，机电设备用房，小区绿化带等。根据不同区域的场所，选择不同类型不同规格的照明灯具，为小区业主提供光线明亮、舒适的环境，美化建筑空间。为了达到最佳的照明和装饰效果，该工程采用了荧光灯、金属卤化物灯、白炽灯等多种类型光源，采用了普照、深照和漫光三种投光方式，把整个小区环境装点得幽静、典雅，建筑物装点得富丽堂皇、流光异彩。工程内容如下表。
2 编制依据 2.1 河北省城建设计研究总院绘制的电气施工图。 2.2 电气装置安装施工及验收规范。 2.3 《建筑电气通用图籍》（92DQ6）。 2.4 《建筑电气安装分项工程施工工艺标准》。 2.5 《常用灯具安装》（96SD469）。 3施工准备和部署 3.1施工准备 3.1.1技术准备 （1）电气专业技术人员根据施工图要求以书面的形式向施工人员进行技术交底。全面了解灯具安装的位置及工艺要求，结合施工规范做好预埋预留。 （2）电气专业技术人员密切与土建专业人员和水暖通风技术人员配合，解决施工的交叉影响或相互矛盾的问题，及时发现，避免过后返工。 （3）设备进场的技术要求，定货前必须通知供货商灯具的规格型号和技术要求，数量须同物资部一起确定，认真审核。 3.1.2 材料要求 3.1.2.1 各型灯具：灯具的型号、规格必须符合设计要求和国家标 准的规定。灯内配线严禁外露，灯具配件齐全，无机械损伤、变形、油漆剥落，灯罩破裂，灯箱歪翘等现象。所有灯具应有产品合格证。 3.1.2.2 灯具导线：照明灯具使用的导线其电压等级不应低于交流750V，其最小线芯截面应符合规范的要求。
电气工程施工组织方案
电气工程施工组织方案 2电气工程概念： 2.1：该电气的供电系统及配管配线为三相五线制供电；其各分体楼层的送配送电干线采用经室内干线私变配送方式，由1号楼及旅检综合大楼和6BS变压室市电和备用电源自投自复；通过室外埋地敷设的电力电缆供给各单体楼房，通道公共卫生间的低压配电屏， 2.2：室内的动力照明供电方式采用三相五线制双电源供电其配电线路分别为YJV-4*185+1*95-1KV~YJV-5*16-1KV的电力电缆经由低压房的低压配电柜埋地套管或桥架内托架配线引至各单体构筑物的总配电箱（屏）及柜。然后由各室内配电箱。柜屏分别经各分络开关控制每一个动力及照明回路；每幢单体箱与箱的电源主干线采用桥式驳接方式分别敷设于电缆桥架及护套镀锌沿强电竖井或坪体暗敷引至一层或相邻的区域配电箱。 2.3：室内照明馈线的敷设采用套管定型刚性PVC阻燃电线管及SC镀锌电线钢管沿砼板内安装，管内穿ZR-BV-2。5mm2-4mm2阻燃聚氯乙稀铜芯线至每个灯头盒及开关盒插座盒；同时预给二次室内装饰的灯头线都穿Φ19的金属可绕管（40cm～60cm）；每个灯具都有专用的黄绿双色线。 2.4：成排及用电量比较大的用电气其控制方式采用热脱扣的空气开关控制；用电量比较小的采用DZ8610A的翘板开关控制 2.5：开关及插座配电箱安装高度 1）动力柜落地安装距地坪0.1m；配电箱为距地坪1.4m，走廊及楼梯间、办公室配电箱为 1.8m采用暗藏安装。 2）插座安装高度是0.3m，空调插座及排气扇插座为2.3m 3）开关安装高度为1.4m；人体感应开关为距板顶0.3m或吸定安装 4）热水器插座1.8m 二前期准备： 三：施工方法及要求 1：照明导管安装 1）插入消防一线 2：电缆桥架安装 1）该单体建筑电气工程的水平线槽、强、弱电的竖向线槽及桥架采用MT带盖，用全牙螺杆或角钢做托架固定沿顶板、走廊、和墙面卡设，各类线槽均紧固防止脱落。 2）安装前的准备： A:动员组织安装班组长和技术人员进行技术交底，熟悉施工图纸，确定桥架的布置走向，核对材料的用量及配件；同时做好对已经进场的材料、配件、型号规格进行自检；检查是否有毛刺、扭曲、是否为度锌件、产品证明文件是否齐全；符合设计要求和验收规范。B:检查确认预留孔与土建或其它工钟存在交叉错位的布置走向，有问题及时处理协调。 2.1：施工工艺 1）工艺流程 弹线定位螺丝安装螺栓固定支架、吊架、托架线槽安装保护接地线连接 2）弹线定位： 根据设计图纸确定进出线盒。箱柜等电器具的安装位置，从始端至终端找好水平或垂直线，
室外电气照明施工方案
一、工程概况 郑州东500kV变电站站区电气照明包括以下几个分项：照明配电箱安装、电气配管、电缆穿管敷设、接线及绝缘电阻测试、照明灯具安装、全负荷照明通电试运行。电缆配管全部采用DN40热镀锌钢管埋地暗敷。导线采用铜芯绝缘导线及铜芯电缆，部分穿管暗敷，尽可能沿电缆沟敷设，导线的连接、分支均设接线盒，整个线路不可有外露导线。照明箱放置在主控楼二楼控制室内，箱内的电器选择参见（站区及屋外配电装置照明布置图< B3211S-D0125-02>）,中性线必须与接地装置相连接。 二、编制依据 1、郑州东500kV变电站站区（站区及屋外配电装置照明布置图< B3211S-D0125-02>）及图纸会审纪要。 2、《电气装置安装工程质量检验及评定规程》（DL/T 5161.1—5161.17-2002） 3、《电气装置安装工程接地装置施工及验收规范》(GB50169-2006) 4、《建筑电气工程施工质量验收规范》（GB50303-2002） 三、施工组织机构
四、工程质量、进度及安全文明施工目标 1、工程质量目标 1.1工程质量优良，实现工程“零缺陷”移交，达标投产，确保国网优质工程，创鲁班奖。 1.2建筑工程：分项及分部工程合格率为 100%，单位工程优良率100%，观感得分率≥95%（国标：90%）；安装工程：分项及分部工程合格率为 100%，单位工程优良率为 100%。示范工艺推广应用率90%以上。建筑工程外观及电气安装工艺优良，工程一次启动成功。 2、工程进度目标：根据厂区道路施工进度而定，保证不影响整体施工进度计划，在工程指定时间完成目标。 3、安全文明施工目标 3.1消灭轻伤，杜绝人身伤、亡事故，事故频率零目标.。 3.2杜绝重大生产性交通事故。 3.3杜绝重大火灾事故，杜绝各种习惯性违章。 五、施工部署 1、技术准备 1.1认真学习施工图纸、《图纸会审纪要》和施工方案，领会设计意图，明确施工工艺和技术质量要求，并做好技术交底和安全交底工作。 1.2根据施工图纸施工工艺和施工图预算，做好备料工作，制定材料进场计划，做到早用的先进场，晚用的后进场，尽量少占用施工场地，并对进场材料合理堆放和贮存。 1.3为便于施工人员熟悉工程，了解设计意图，掌握施工方案和技术要求，避免在施工中发生差错。在项目工程施工前，各级技术负责人应在熟悉图纸，掌握设计意图的情况下，进行技术交底工作，保证工程施工的顺利进行。 1.4施工前做好施工器具的检查，重点电气工具，检查绝缘性能。 1.5室外照明灯具按照验收规范要求要做好可导电部分的绝缘电阻测试。测试结果必须达到验收规范要求。 2、物资准备 根据施工图预算及工程进度，及时做好备料工作，制定合理的材料进场计划。现场
电气照明安装施工方案8.10
施工方案 照明灯具安装2012年08 月10 日
捷太格特（中国）技术中心建设工程 照明灯具安装方案 一、编制依据： 1、捷太格特（中国）技术中心建设工程施工招标文件、答疑文件、图纸会审文件及现场踏勘情况。 2、信息产业电子第十一设计研究院设计的捷太格特（中国）技术中心建设工程施工图纸。 3、国家现行规范、行业及地方强制性标准、规程、验收标准。 4、国家《建筑法》、《质量管理条例》、《环境保护法》等法规。 5、宜兴市工业设备安装有限公司质量、环境、职业健康安全一体化《管理手册》、《程序文件》、《作业指导书》和《施工工艺标准》等企业标准。 6、建筑电气工程施工质量验收规范GB50303-2002
7、《电力建设安全工作规程》 8、产品出厂安装说明书 二、工程概况： 工程名称：捷太格特（中国）技术中心建设工程 工程地点：无锡市胡埭工业园区钱胡路与联合西路交叉口 建设规模：本工程建筑面积33465平方米 建设单位：捷太格特科技研发中心（无锡）有限公司 设计单位：信息产业电子第十一设计研究院 建筑用途:本建筑是工业生产为主，主要有实验栋、研究开发栋、设备栋及门卫室等。生产物火灾危险类别为：实验栋为丁类工厂；研究开发栋为民用二级建筑；设备栋为丙类二级仓库, 设备栋油罐室火灾危险区域为21区；门卫室为民用建筑。 三、施工准备 1、技术准备 1.1 认真熟悉图纸，了解工程中电气照明的安装及设计要求。 1.2 配合土建，做好各项预埋及预留孔洞工作，保证其位置及尺寸正确无误。 1.3 电气照明装置的安装应按已批准的设计进行施工。当修改设计时，应经总包单位同意，方可进行。 1.4设备及器材到达施工现场后，应按下列要求进行检查： 1）技术文件应齐全。 2）型号、规格及外观质量应符合设计要求和规范的规定。 3）施工中的安全技术措施，应符合规范要求和国家现行的标准及产品技术文件规定。 1.5 电气照明装置施工前，建筑工程应符合下列要求： 1）对灯具安装有妨碍的模板、脚手架应拆除; 2）顶棚、墙面等装修工作应结束，地面清理工作应结束。 1.6 备齐施工用料及施工机具。 1.7进行工程设备及材料的检验工作，要求设备、材料的规格、型号、数
电气照明插座安装施工方案
电气照明插座安装施工方案 一、电气照明插座安装工程 １、配管 1）、选用具有阻燃、耐冲击并有产品生产厂家、产品规格、型号的PＶC 阻燃管及其配套管件。 2)、天花板上弹线做到横平竖直,间隔间距不超过1m，用膨胀螺栓固定在天花板上。 3)、按照施工图敷好管，室内沿顶横平竖直卡牢，沿墙暗装。垂直安装在轻钢龙骨墙内的线管、盒、箱采用直径4螺钉或抽芯铆钉固定在龙骨上,折弯线管时,最小弯曲半径必须大于或等于所弯管子外径的６倍。 2、导线敷设 材质要求：导线的规格、型号、绝缘等级必须符合设计要求，并有合格证。 3、施工工艺流程: 选择导线—→扫管、扫盒—→穿带线—→放线、断线—→导线与带线绑扎—→穿线—→接头包扎—→线路检查、绝缘摇测 １）、在穿线前对所有管路、接线盒必须进行清扫,护口齐全,穿好带线，穿线时每不少于三人，并一送一拉,导线不得有背扣，损伤。导线颜色相线分别为黄、红、绿。PＥ线即接地保护线为绿黄双色线，N线即中性线为淡兰色，照明开关控制线为红色。 2）、采用16号钢丝作带线,将钢丝一头弯成钩穿入中,管弯多时，可以由管路两端穿入钢丝,两入口同时搅动，使两根钢丝的端头相互钩铰在一起，然后将带丝拉出。 3）、穿导线必须在线管接地完成验收合格后才能进行，穿导线时将导线前端的绝缘层削去,然后将芯线插入带线的盘园内并压实，绑扎牢固。 ４)、导线在接线盒内应选用相应的压线帽，用压线钳压紧，无松动。 5)、穿线完毕，接头处理好后即进行绝缘摇测，摇测时选用５0V,0～500Ω兆欧表,将干线和支线分开,一人摇测,一人及时读数并记录,测量各回路导线间,导线对地间的绝缘电阻,电阻值不能低于0．5ＭΩ。
某室外电气工程施工方案
室外电气工程施工方案 2.主要设备、材料、成品、半成品进场验收 主要设备、材料、成品、半成品进行验收是十分重要的工作，必须认真做好。检验结论有记录，确保符合GB50303-2002规范的规定才能在施工中运用； 1）采用的设备和器材必须具有国家颁发的生产许可证，3C认证证书，是否符合国家现行技术标准的合格产品，并有各项合格证书和质量保证证书。设备有铭牌，铭牌为金属材料印制和安装，塑料印制的铭牌不能安装； 2）上述材料如有异议送国家有资质的试验室进行抽样检测，试验室出具检测报告，确保符合GB50303-2002和相关的技术标准规定方能在施工中运用； 3）经批准的免检产品和认定的名牌产品当进场验收时，一般不做抽样检测。 3.主要设备、材料、成品、半成品进场验收规定 1）电线电缆符合下列规定 a.按批次查阅合格证，合格证上有安全许可证编号，按相标准生产 的产品有安全认证标志； b.外观检查：包装完好，抽检的电线绝缘完整无损，厚度均匀，电缆无压扁、扭曲。耐热、阻燃的电线、电缆外护层有明显标识和制造厂标； c.按制造标准，现场抽样检测绝缘层和圆形线芯的直径；线芯直径误差不大于标称直径的1%； d.对电线、电缆绝缘性能、导电性能和阻燃性能有异议时，按批抽样送有资质试验室检测。 2）导管符合下列规定：
a.按批查验合格证； b.外观检查：钢导管无压扁、内壁光滑；镀锌钢导管镀层履盖完整、表面无锈斑；绝缘导管及配件不碎裂、表面有阻燃标记和制造厂标； c.按制造标准现场抽样检测导管的管径、壁厚及均匀度。对绝缘导管及配件的阻燃性能有异议时，按批抽样送有资质的试验室检测。 3）型钢和电焊条符合下列规定； a.按批查验合格证和材质证明书；有异议时，按批抽样送有资质的试验室检测； b.外观检查：型钢表面无严重锈蚀，无过度扭曲、弯折变形；电焊条包装完整，拆包抽检，焊条尾部无锈斑。 4）镀锌制品（支架、扁钢、接地极、避雷用型钢等）和外线金具符合下列规定： a.按批查验合格证或镀锌厂出具的镀锌质量证明书； b.外观检查：镀锌层履盖完整、表面无锈斑，金具配件齐全，无砂眼； c.对镀锌质量有异议时，按批抽样送有资质的试验室检测。 5）所有进场的工程材料，都必须有产品质量合格证，材料采购部门严格控制进场材料的质量，及时做好各种材料的抽样检查工作，具体控制如下： a.对钢材、水泥等原材料，除有产品合格证外，还根据规范要求，钢材需做力学性能试验，水泥按厂家生产批号做安定性及强度试验。 b.砂、石料等地方材料，按规定做筛分析报告及含泥量、压碎值、级配抗压强度试验，黄砂一律采用中粗砂，碎石粒径均匀，杂质含量少。 c.管材、砖块、侧平石、人行道板、铸铁井盖座等成品半成品，选购时，各厂家均提供相的产品合格证，并征得甲方及监理同意，材料才可进场，并按规范要求做好相的试验，不合格的材料坚决予以退回。

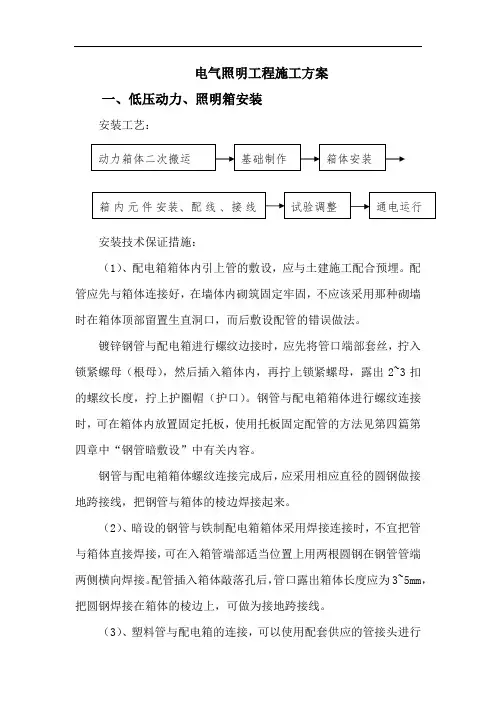

电气照明工程施工方案
1、目的 山于电气工程直接影响到整个工程的观感质量和用户的使用，为保证本工程电气质量能达到设计、规范要求，特编制电气工程施工作业指导书，在技术上为其提供可靠的保障,使该工程能严格按计?划、程序顺利进行，符合设汁要求，克服质量通病，搞好安全文明生产工作，提高施工质量及后期工序开展需要。 2、适用范围 2.1适用于本工程电气工程的施工作业； 2.2适用于类似电气工程的施工作业。 3、依据文件资料 3.1《主厂房建筑总图》F0771S-T0201； 3.2《主厂房建筑详图》F0771S-T0202； 3.3《机炉电集中控制室建筑图》F0771S-T0204； 3.4《主厂房照明施工图》F0771S-D1403 (1)； 3.5华能瑞金电厂(2X350MW超临界燃煤机组)新建工程施工组织设讣； 3.6《建筑施工手册》第四版； 3.7《电力建设施工质量验收及评定规程》笫一部份：土建工程； 3.8《建筑装饰装修工程质量验收规范(GB50210-2001): 3.9《建筑电气工程施工质量验收规范》(GB50303-2002)。 4、工程概况 本工程针对炉前平台及除氧平台、集中控制楼、汽机房、煤仓间、锅炉电子设备间等进行电气照明的镀锌钢管敷设、管内穿线、插座安装、开关安装、照明配电箱安装、灯具安装等。具体工程量见图中材料表。 5、职责 5.1作业负责人职责：熟悉并领会理解作业指导书的内容，合理控制施工进度，并根据现场实际惜况，及时提出合理化建议，保证施工严格按程序有序进行。 5.2操作人员职责：在作业负责人的指挥下，严格按作业指导书上的操作程序进行施工。 5.3验证人员职责：验证人员按照设计图纸、施工规范和质量验评标准进 行各道工序的检验，并做好记录工作，对不符合规范或设计要求的检查项U及时
道路及场地路灯照明工程施工方案
路灯照明施工方案 编制： 审核： 审批： **************工程项目经理部
目录 一、编制依据和编制说明 0 1、编制依据 0 2、编制说明 0 二、工程概况 (1) 三、施工主要人员组织和配备 (1) 四、施工材料机具准备 (1) 五、主要工序及施工方案 (2) 5.1测量、定灯位 (2) 5.2挖沟 (2) 5.3埋管 (2) 5.4浇注路灯基础 (2) 5.4.1钢筋、预埋件的安装 (3) 5.4.2模板安装 (3) 5.4.3混凝土浇筑 (3) 5.4.4基础回填 (4) 5.5.敷设电缆 (4) 5.6.路灯安装 (5) 5.6.1基础清理 (5) 5.6.2检查灯具 (5) 5.6.3调整预埋件 (5) 5.6.4灯具的接地保护。 (6)
六、确保工程质量的技术措施 (6) 6.1质量保证体系图 (6) 6.2质量目标 (6) 6.3质量保证体系 (7) 6.4冬季施工质量保证措施 (8) 七、确保工程安全生产的技术组织措施 (8) 7.1安全管理目标 (8) 7.2建立安全保证体系 (8) 7.3安全生产管理制度 (9) 7.4施工用电管理 (9) 八、保证工期及文明施工管理措施 (10) 8.1计划工期 (10) 8.2 工期保证措施 (10) 8.3文明施工管理措施 (11)
路灯照明施工方案 一、编制依据和编制说明 1、编制依据 1.1**********工程施工合同； 1.2中国城市建设研究院设计的本工程电气施工图； 1.3本工程现场施工条件勘察； 1.4涉及本工程施工及管理的主要规范包括但不限于以下内容： （1）《民用建筑电气设计规范》JCJ/T16—2008 （2）《建筑照明设计标准》GB50034—2004 （3）《供配电系统设计规范》GB50052—95 （4）《低压配电设计规范》GB50054—95 （5）有关路灯施工质量验收规范。 2、编制说明 本技术方案，在详细阅读及充分理解施工平面图纸，深入现场考察的基础上，目标工期、施工质量控制、项目管理机构及劳动力组织、施工机械设备和周转材料配备、主要分部分项工程的施工方法及技术措施、质量安全、文明施工保证措施等方面进行施工组织设计和部署。
