实验五、岩屑砂岩)
火山碎屑岩-重庆科技学院金相图片学习系统
四．实验步骤
1、测量碎屑颗粒的粒径（最大、最小和一般的，要求尽量 准确，观测面不少于3个视域）。 2、利用矿物学知识认真鉴定碎屑成分并估计其（面积）百 分含量（观察5个视域，取平均值），描述碎屑颗粒特征。 3、观察、描述颗粒的圆度及分选性。 4、区分胶结物成分并估计其白跟含量，描述其特征。 5、观察与描述颗粒间接触关系及接触类型。 6、观察、描述成岩后生变化特点。 7、命名并绘出视域图。
4、离开时，务必保持仪器归位，将仪器罩罩上并登记。
实验三 长石砂岩薄片鉴定实验
主讲教师：谭先锋
重庆科技学院石油与天然气工程实验教学中心
目 录
• • • • • • 实验目的 实验原理 实验仪器 实验步骤 实验结果及数据处理 注意事项
一、实验目的
1 .镜下观察，识别长石砂岩的成分、结构类型（粒
度、形状、胶结物及胶结类型）。
2 .掌握长石砂岩镜下鉴定方法及其代表岩石的鉴定
特征，能正确进行分类和命名。
二.实验原理 利用数码偏光互动显微镜，对长石砂岩进行 镜下鉴定，观察长石砂岩的成分、结构、颗粒 接触关系等，分析岩石的成岩后生变化及形成 环境，对长石砂岩进行综合定名。
三．实验仪器
1.仪器组成
碎屑岩标本鉴定实
验仪器主要有： (1) 数码偏光显微镜 (2) 普通薄片 (3) 电脑
实验二 石英砂岩薄片鉴定实验
主讲教师：谭先锋
重庆科技学院石油与天然气工程实验教学中心
目 录
• • • • • • 实验目的 实验原理 实验仪器 实验步骤 实验结果及数据处理 注意事项
一、实验目的
1 .镜下观察，识别石英砂岩的成分、结构类型（粒
度、形状、胶结物及胶结类型）。
2 .掌握石英砂岩镜下鉴定方法及其代表岩石的鉴定

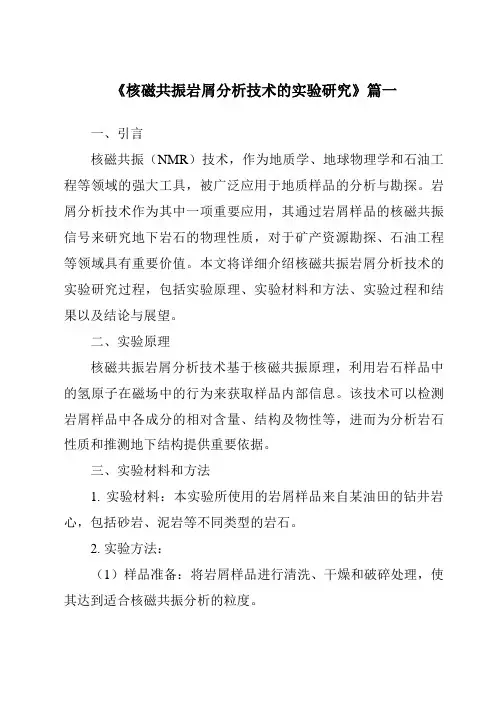

《核磁共振岩屑分析技术的实验研究》范文
《核磁共振岩屑分析技术的实验研究》篇一一、引言核磁共振（NMR）技术，作为地质学、地球物理学和石油工程等领域的强大工具，被广泛应用于地质样品的分析与勘探。
岩屑分析技术作为其中一项重要应用，其通过岩屑样品的核磁共振信号来研究地下岩石的物理性质，对于矿产资源勘探、石油工程等领域具有重要价值。
本文将详细介绍核磁共振岩屑分析技术的实验研究过程，包括实验原理、实验材料和方法、实验过程和结果以及结论与展望。
二、实验原理核磁共振岩屑分析技术基于核磁共振原理，利用岩石样品中的氢原子在磁场中的行为来获取样品内部信息。
该技术可以检测岩屑样品中各成分的相对含量、结构及物性等，进而为分析岩石性质和推测地下结构提供重要依据。
三、实验材料和方法1. 实验材料：本实验所使用的岩屑样品来自某油田的钻井岩心，包括砂岩、泥岩等不同类型的岩石。
2. 实验方法：（1）样品准备：将岩屑样品进行清洗、干燥和破碎处理，使其达到适合核磁共振分析的粒度。
（2）核磁共振实验：将处理后的岩屑样品置于核磁共振仪中，进行信号采集和分析。
（3）数据处理：对采集的核磁共振信号进行解析和计算，得到岩石样品的物理性质参数。
四、实验过程和结果1. 实验过程：首先对岩屑样品进行预处理，包括清洗、干燥和破碎等步骤。
然后将处理后的样品置于核磁共振仪中，进行信号采集和分析。
在信号采集过程中，通过调整磁场强度和频率等参数，获取不同条件下的核磁共振信号。
最后对采集的信号进行解析和计算，得到岩石样品的物理性质参数。
2. 实验结果：通过对不同类型岩屑样品的核磁共振信号进行分析，可以得到各成分的相对含量、孔隙度、渗透率等物理性质参数。
同时，还可以根据核磁共振信号的衰减情况推断出岩石的饱和度和可动流体性质等信息。
这些信息对于分析岩石性质和推测地下结构具有重要意义。
五、结论与展望本实验通过核磁共振岩屑分析技术对不同类型岩屑样品的物理性质进行了研究。
实验结果表明，核磁共振技术可以有效地获取岩石样品的物理性质参数，为矿产资源勘探、石油工程等领域提供了重要的技术支持。
实验五 长石砂岩
长石砂岩的特征
单晶石英含量小于75%且长石是岩屑的3倍以上时称为长石 砂岩。大多为大陆沉积，海成的较少。
长石砂岩的特征
长石砂岩的构造环境意义：
(1) 母岩条件： 长石砂岩主要是由富含长石的母岩风化后提供大量长石，源 区可能广泛出露酸性和中酸性侵入岩体。
(2) 构造条件： 由于长石易水解，因此，如果发现了长石砂岩，则可说明该 砂岩中碎屑在成岩前所经受的搬运距离较短，在地壳活动剧 烈，地形起伏比较大的地区可以造成高差大的地形，这样有 利于这些岩石的快速剥蚀、快速搬运、快速沉积，这样才可 使不稳定的长石得以保存。
长石砂岩常含云母碎屑，白云母
白云母：无色，闪突起，最高干涉色Ⅱ级-Ⅲ级，一组 极完全解理，近平行消光。
长石砂岩
基质: 粘土矿物。 胶结物:硅质胶结物, 常形成石英自生加大结构。 胶结类型：以镶嵌式胶结类型为主。 胶结物结构：自生加大结构。
公司
徽标
实验五 长石砂岩
目的：
1、掌握长石砂岩手标本和偏光镜下的观察要点及描述内 容；
2、掌握长石砂岩碎屑成分和结构的一般特征和分类原则 和一般命名方法，了解长石砂岩的构造环境意义。
作业：
1.详细观察描述长石砂岩（手标本224，薄片B7） 2.命名原则 颜色+粒度+填隙物+基本名称（由分类三角图投影而得）
(3) 气候条件： 长石砂岩的形成则要求寒冷和干燥的气候条件。在这种气候 条件下主要是进行物理风化，而化学风化作用则很微弱，这 样母岩风化主要提供破碎的原矿物，而矿物成分没有得大的 改造，因此，不稳定的矿物可以得大量的保存，这就有利于 长石砂岩的形成。
长石砂岩
碎屑颗粒：以长石和石英为主，还有少量的岩屑， 可含较多的云母和少量的副矿物。
最新三类岩石认识实验
• （二）主要沉积岩的认识 • 沉积岩有碎屑岩、泥质岩（即粘土岩）和化学岩及生物化学岩三类，
由于各类岩石的岩性不同，在鉴定方法上也有区别，现分别说明如下： • 1、碎屑岩：对于碎屑岩的鉴定着重在下面几个方面： • 结构：鉴定碎屑岩首先要看出它的碎屑结构，才不致与他类岩石混淆。
观察碎屑结 构时要注意二点： • （1）碎屑颗粒的大小：这是碎屑岩分类的根据，按其颗粒大小，确
白云岩、燧石岩、磷块岩。
• （一）认识沉积岩的结构和构造 • 1、结构 • （1）碎屑结构：是碎屑沉积岩具有的结构，是由碎屑物质被胶结起
来的一种结构。
• 按照颗粒形状，大小分为： • 砾状结构：颗粒直径大于 2mm, 即小石块，并且磨圆度好，无棱角，
被胶结物胶结而成之岩石，如砾岩。
• 角砾状结构：与上不同者为磨圆度不好，碎屑有棱角，如角砾岩。 • 砂状结构：全由砂粒组成，颗粒直径在 2--0.0lmm, 又可分为粗砂结构；
• 全晶质等粒结构 • 粗粒结构 粒径 >5 mm，如粗粒花岗岩 • 中粒结构 粒径 5—l mm, 如中粒花岗岩 • 细位结构 粒径 1--0.2 mm, 如细粒花岗岩
三类岩石认识实验
实验四：常见岩浆岩手标本的鉴定
实验五：常见沉积岩手标本的鉴定
• 一、实验目的 • 1、认识沉积岩的主要结构、构造； • 2、认识常见的沉积岩。
• 二、实验内容 • 观察几种主要沉积岩： • 1、碎屑岩：角砾岩、砾岩、砂岩、粉砂岩、
黄土。
• 2、粘土岩：高岭土、膨润土、泥岩、页岩。 • 3、化学岩和生物化学岩：石灰岩、泥灰岩、
• 2、粘土岩：主要由50% 以上的粒度小于 0.005mm的粘土质所形成的岩石, 故具特殊的泥 质结构。因颗粒细小，无胶结与碎屑之分。主要 由粘土矿物组成， 肉眼不能辨其成分。
岩石学实验
一、目的要求1、通过观察基性类代表性的岩石类型，了解并掌握基性岩的基本矿物共生组合和主要的结构构造；2、学会独立地鉴定岩石，正确的给岩石定名及编写岩石鉴定报告。
二、实验内容橄榄辉长岩、辉绿岩、辉绿玢岩、气孔状玄武岩、杏仁状玄武岩。
三、实验指导1.观察与描述方法（参阅实验一）2.描述实例（参阅实验一、实验三）四、实验报告内容及要求按照岩浆岩的鉴定描述方法及要求对下列岩石和薄片进行详细的鉴定描述： 1.手标本：橄榄辉长岩、辉绿岩或辉绿玢岩、气孔状玄武岩或杏仁状玄武岩。
2. 薄片：橄榄辉长岩实验三中性岩类（2学时）实验项目编号：01012015一、目的要求1、通过观察中性一酸性岩类常见的岩石类型，了解并掌握上述各类岩石的基本矿物共生组合和主要的结构构造。
2、学会鉴定岩石的方法，观察与描述方法。
二、实验内容闪长岩、石英闪长岩、闪长玢岩、角闪安山岩。
三、实验指导1.观察与描述方法（参阅实验一）2.描述实例：安山岩岩石具斑状结构，斑晶角闪石具熔蚀、暗化边结构；基质具玻晶交织结构即安山结构。
斑晶含量20％，由斜长石（12%）及角闪石（8%）组成。
斑晶斜长石：自形板状，粒度1－2mm，常被熔蚀。
蚀变较强，表面分布绢云母、高岭土、碳酸盐矿物等。
正低突起，以⊥[010]晶带最大消光角法测得Np’∧（010）＝33°，An52拉长石。
斑晶角闪石：自形长柱状，长2－4mm不等。
黄褐色，多色性强，Ng－黄褐色、Np－淡黄色，Z∧Ng＝15°，边缘多具暗化边，部分颗粒熔蚀较强，成港湾状边缘。
基质约80%，主要为大致平行排列的斜长石微晶及其间充填的玻璃质。
构成安山结构。
斜长石微晶约30%，板条状，长0.15mm左右，蚀变轻微，正低突起，以微晶法测得Np’∧a＝5°，An35中长石。
火山玻璃45%、紫褐色，均质体，大部分已脱玻化成为霏细质、隐晶质集合体。
赤铁矿2%左右，暗红色粉尘状散布于基质中。
磷灰石1%，无色，长柱状，0.1mm左右。
实习3 岩屑砂岩-粉砂岩-泥岩
10×20(＋) →
四、实习标本
菱铁矿——黄褐色；自形晶为菱面体，薄片中多见 菱形切面或半自形粒状；菱形解理，解理夹角约 73º；闪突起不明显；高级白干涉色 方解石——无色透明；薄片中多为粒状；菱形解理， 解理夹角约75º；闪突起显著；高级白干涉色
四、实习标本
岩屑砂岩 ← 10×4(-)
10×4(＋) →
四、实习标本
岩屑砂岩—碎屑颗粒：岩屑 ← 10×4(-)
10×4(+) →
四、实习标本
岩屑砂岩—碎屑颗粒：岩屑 ← 10×4(-)
10×4(+) →
四、实习标本
岩屑砂岩—碎屑颗粒：岩屑 ← 10×10(-)
10×10(+) →
四、实习标本
三、砂岩的分类命名
按基质含量： 1、净砂岩—基质<15%，结构成熟度相 对高。 2、杂砂岩—基质>15%，结构成熟度相 对低。
三、砂岩的分类命名
按碎屑颗粒成分：
1. 石英砂岩：Q>95%, F+R<5%. 2. 长石石英砂岩： Q =95~75%, F:R>1 3. 岩屑石英砂岩: Q =95~75%, F:R<1 4. 长石砂岩: Q<75%, F:R>3 5. 岩屑长石砂岩: Q<75%, F:R = 3:1~1:3 6. 长石岩屑砂岩: Q<75%, F:R=1:1~1:3 7. 岩屑砂岩:Q<75%, F:R<1
四、实习内容
观察陆源碎屑岩： 碎屑颗粒——成分、含量、粒度、分选度、圆度、 支撑类型 填隙物——基质、胶结物的含量 胶结物——胶结物的类型、各自特征 综合定名——颜色＋胶结物＋粒度＋砂岩类型
四、实习标本
砂岩和粉砂岩的描述
砂岩和粉砂岩的描述实验五砂岩和粉砂岩的描述(2学时)一、实验目的与要求1. 学习砂岩和粉砂岩标本的观察及描述方法。
2.掌握砂岩及粉砂岩的粒度分类及成分分类，学会正确命名，初步分析其形成条件。
二、实验内容观察和描述各种砂岩及粉砂岩标本。
三、实验指导(一)砂岩和粉砂岩观察及描述的一般程序1. 岩石的颜色2. 岩石的结构3. 岩石的成分4. 岩石的沉积构造特征5. 成岩后生变化6. 命名7. 岩石成因(二)砂岩和粉砂岩手标本的观察描述内容及方法1. 岩石的颜色:砂岩和粉砂岩的颜色反映其组成成分和形成环境，必须认真描述新鲜面的原生色，有意义的次生色也应描述。
岩石的颜色往往不是单一的颜色，描述时主要颜色放后，次要色放前，如紫红色、灰白色、黄灰色等。
2.岩石的结构(1)观察碎屑颗粒的结构，如粒度、形状、表面特征。
?目估各粒级占碎屑总量的百分含量(即将碎屑颗粒总含量视为100)，按粒度结构分类命名原则给予结构命名并确定分选性。
?观察碎屑颗粒的磨圆程度，分主次描述，如主要为次棱角状的，个别为圆状。
如果介于二者之间的，则描述为次圆状,次棱角状。
另外球度、形态及表面特征明显的、有意义的也应描述。
(2)观察和描述填隙物的结构杂基多为细粉砂和粘土，尤其是粉砂岩中粘土含量就更多些，标本上可见比较疏松而碎屑颗粒突出。
如果粘土重结晶则较硬，对砂岩而言，尤其要认真估计含量，因杂基含量<15%者为净砂岩，>15%者为杂砂岩。
胶结物的结构用肉眼则不易识别，需在显微镜下观察。
(3)观察和描述胶结类型。
3.岩石成分(1)观察和描述碎屑颗粒成分? 岩屑的种类及其含量。
对于砂岩，当因颗粒小于能分辨岩屑种类时，即目估岩屑总含量，待磨薄片后详细鉴定。
? 主要碎屑矿物的特征及含量对主要碎屑矿物应描述肉眼鉴定特征并目估百分含量，为正确定名提供矿物量的依据。
常见碎屑矿物主要有石英、长石、云母等，其特征如下:石英碎屑:无色、透明、粒状、无解理，具油脂光泽，硬度=7，大于小刀。
实验报告
实验报告实验课程地质学基础班级姓名学号实验小组绵阳师范学院资源环境工程学院年月日绵阳师范学院资源环境工程学院课程实验报告专业：级班组年月日绵阳师范学院资源环境工程学院课程实验报告专业：级班组年月日绵阳师范学院资源环境工程学院课程实验报告专业：级班组年月日绵阳师范学院资源环境工程学院课程实验报告专业：级班组年月日绵阳师范学院资源环境工程学院课程实验报告专业：级班组年月日绵阳师范学院资源环境工程学院课程实验报告专业：级班组年月日绵阳师范学院资源环境工程学院课程实验报告专业：级班组年月日绵阳师范学院资源环境工程学院课程实验报告专业：级班组年月日《地质学基础》实验指导书陈朝镇绵阳师范学院资源环境工程学院实验一矿物的形态和物理性质(一)目的要求1．认识矿物的形态和物理物理性质.2．初步学习鉴定矿物形态和物理性质的方法并掌握系统描述矿物标本的一般方法,为以后鉴定矿物打下基础.(二)课前准备1．预习：矿物的概念。
矿物的单体形态和集合形态。
矿物的光学性质、力学性质和其他性质。
附录一相关内容。
2．用具：条痕板，小刀，摩氏硬度计，放大镜，手磁铁，稀盐酸，报告纸等。
(三)实验步骤和方法先由教师讲解肉眼观察与描述矿物形态和物理性质的方法。
然后，学生在教师指导下观察矿物标本，矿物形态、颜色、光泽和透明度以眼睛观察为主，其他矿物性质除详细观察外，按指定的方法进行实际操作。
最后由学生独立观察和描述4块矿物标本并写出实验报告。
(四)实验内容1．矿物的单体形态和集合体形态柱状、针状：石英（具柱面横纹）、电气石、绿柱石、辉锑矿（具晶面纵纹）。
纤维状、放身状：石棉、纤维石膏、红柱石。
板状、片状、鳞片状：石膏、黑钨矿、云母、辉钼矿、鳞片状石墨。
立方体、粒状：黄铁矿（具三组直交的晶面条纹）、橄榄石、石榴子石。
双晶：石膏（接触双晶）、氟石（穿插双晶）、纳长石（聚片双晶）。
晶簇：石英晶簇、方解石晶簇、氟石晶簇。
致密块状：辉铜矿、闪锌矿。
结核和鲕状体：钙结核、鲕状赤铁矿。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
2）填隙物：杂基占？%，化学胶结物占？%。并分别描述其特征。 2、结构：
1）碎屑颗粒：主要粒径区间、次要粒径，分选、磨圆，确定××砂状结构； 2）填隙物：确定杂基属原杂基还是正杂基结构，确定胶结物结构类型；
3）根据颗粒之间接触方式，确定岩石胶结类型。
3、成因分析：从母岩类型、构造运动、气候、搬运距离等诸因素综合分析。
酸性喷出岩岩屑
c-Ⅰ-4中、基性 喷出岩岩屑
c-Ⅰ-2 粘土岩岩屑，颗粒边界清晰，单偏光下半透明，正 交偏光下无统一光性特征
c-Ⅰ-4酸性喷出岩 (流纹岩)岩屑
c-Ⅰ-3 粘土岩岩屑，颗 粒边界清晰，似假杂基 状，单偏光下半透明， 正交偏光下无统一光性 特征
c-Ⅰ-3 燧石，等轴粒状， 透明，小米粒结构， 集合消光
4、综合定名： 1）依据：碎屑颗粒？%＋填隙物（杂基和胶结物）? %＝100%
石英？%＋长石？%＋岩屑？%＝100%
2） 综合定名格式：颜色＋填隙物（特征矿物）＋粒度＋基本名称
c-Ⅰ-2 黑云母绿泥石 化、粘土岩岩屑
c-Ⅰ-2 玄武岩岩屑， 铁质基质不透光，与 长条状斜长石小晶体 组成粗玄结构
c-Ⅰ-4具球状脱玻化 的
二、实验内容 1、C—Ⅰ—20细粒岩屑砂岩、
C—Ⅰ—2沸石质细粒长石质岩屑砂岩， 一般观察； 2、C—Ⅰ—4 手标本、薄片系统观察鉴定
实验报告内容: 一、手标本观察：颜色、构造、结构、成份，初步定名 二、薄片观察：
1、成份：碎屑颗粒占？%，填隙物占？%，共计100% 。 1）碎屑颗粒：石英占？%、长石？%、岩屑？%，共计100% 。分别描述碎
三、实验报告要求
按实验指导书的格式要求，提交一份 C—Ⅰ—4手标本和岩石薄片的
c-Ⅰ-22泥晶灰岩
岩屑（单偏光）
c-Ⅰ-4流纹岩岩
屑，具流纹构 造，脱玻化
细晶岩岩屑
c-Ⅰ-3 石英岩岩屑， 长条状石英呈定向排 列，强烈波状消光；
c-Ⅰ-3 脉石英，石英彼此 呈镶嵌接触，波状消光； 杂基绢云母化，属正杂 基结构
c-Ⅰ-4片岩岩屑（单、正交）
实验五 岩屑砂岩
一、实验目的与要求 1、通过对岩屑砂岩（C—Ⅰ—6）的手标本和岩石薄片的全面 观察和系统描述，掌握岩屑砂岩的主要鉴别特征，进一步熟悉 砂岩的鉴定方法。 2、通过对岩屑杂砂岩（C—Ⅰ—20）的手标本和岩石薄片的 一般观察，了解岩屑杂砂岩的主要特征。
3、掌握几种常见岩屑的镜下鉴别特征；学会根据岩屑成份分 析母岩性质 二、实验内容 1、C—Ⅰ—20细粒岩屑砂岩、C—Ⅰ—2沸石质细粒长石质岩 屑砂岩， 一般观察； 2、C—Ⅰ—6 手标本、薄片系统观察鉴定 三、实验报告要求
按实验指导书的格式要求，提交一份C—Ⅰ—6手标本和岩石 薄片的系统鉴定报告。
一、实验目的与要求 1、通过对岩屑砂岩（C—Ⅰ—4）的手标 本和岩石薄片的全面观察和系统描述，掌 握岩屑砂岩的主要鉴别特征，进一步熟悉 砂岩的鉴定方法。 2、通过对岩屑杂砂岩（C—Ⅰ—20）的手 标本和岩石薄片的一般观察，了解岩屑杂 砂岩的主要特征。 3、掌握几种常见岩屑的镜下鉴别特征； 学会根据岩屑成份分析岩屑砂岩形成的母 岩性质
