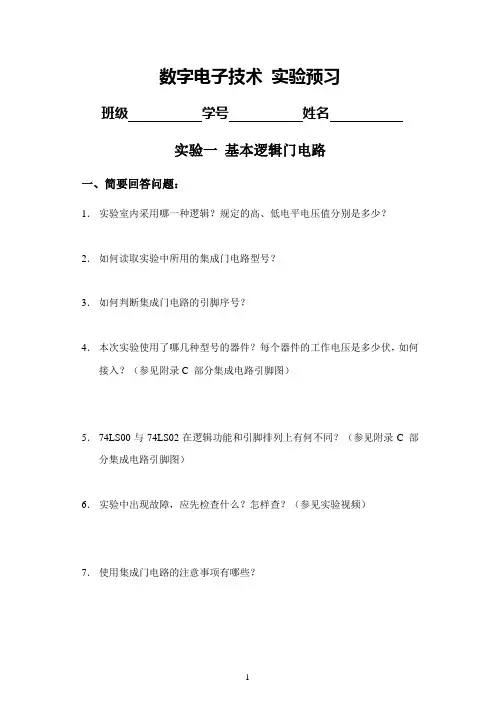

实验1 基本逻辑门电路
数字电子技术实验预习（16开纸打印）
班级学号姓名
实验一基本逻辑门电路
一、简要回答问题：
1．实验室内采用哪一种逻辑？规定的高、低电平电压值分别是多少？2．如何读取实验中所用的集成门电路型号？
3．如何判断集成门电路的引脚序号？
4．本次实验使用了哪几种型号的器件？每个器件的工作电压是多少伏，如何接入？（参见附录C 部分集成电路引脚图）
5．74LS00与74LS02在逻辑功能和引脚排列上有何不同？（参见附录C 部分集成电路引脚图）
6．实验中出现故障，应先检查什么？怎样查？（参见实验视频）
7．使用集成门电路的注意事项有哪些？
1
2
8．验证门电路功能，需要用到实验台上的哪些硬件资源和功能？9．组合逻辑设计的步骤是什么？
二、原始数据：
1. 门电路功能验证记录表格［指导书实验内容（1）］
表1-2 验证74LS02或非门
表1-4 验证74LS08与门表1-5 验证74LS32或门表1-6 验证74LS86异或门
3
2. 实现非门［指导书实验内容（2）］
表2-1 与非门实现非门 表2-2 或非门实现非门 表达式推导： 表达式推导： 逻辑图： 逻辑图：
令B= 令B=
表2-3 异或门实现非门 令B=
表达式推导：
逻辑图：
3. 逻辑设计［指导书实验内容（3），实验前完成设计。］ ①根据设计要求，列真值表
②根据真值表，写逻辑表达式 ③化简
④画逻辑图
数电实验报告 实验二 组合逻辑电路的设计
实验二组合逻辑电路的设计 一、实验目的 1.掌握组合逻辑电路的设计方法及功能测试方法。 2.熟悉组合电路的特点。 二、实验仪器及材料 a) TDS-4数电实验箱、双踪示波器、数字万用表。 b) 参考元件：74LS86、74LS00。 三、预习要求及思考题 1．预习要求： 1）所用中规模集成组件的功能、外部引线排列及使用方法。 2) 组合逻辑电路的功能特点和结构特点. 3) 中规模集成组件一般分析及设计方法. 4）用multisim软件对实验进行仿真并分析实验是否成功。 2.思考题 在进行组合逻辑电路设计时，什么是最佳设计方案 四、实验原理 1．本实验所用到的集成电路的引脚功能图见附录 2.用集成电路进行组合逻辑电路设计的一般步骤是： 1）根据设计要求，定义输入逻辑变量和输出逻辑变量，然后列出真值表； 2）利用卡络图或公式法得出最简逻辑表达式，并根据设计要求所指定的门电路或选定的门电路，将最简逻辑表达式变换为与所指定门电路相应的形式； 3）画出逻辑图； 4）用逻辑门或组件构成实际电路，最后测试验证其逻辑功能。 五、实验内容 1．用四2输入异或门（74LS86）和四2输入与非门（74LS00）设计一个一位全加器。 1）列出真值表,如下表2-1。其中A i、B i、C i分别为一个加数、另一个加数、低位向本位的进位；S i、C i+1分别为本位和、本位向高位的进位。 A i B i C i S i C i+1 0 0 0 0 0 0 0 1 1 0 0 1 0 1 0 0 1 1 0 1 1 0 0 1 0 1 0 10 1 1 1 00 1 1 1 1 1 1 2）由表2-1全加器真值表写出函数表达式。
实验一逻辑门电路的基本参数及逻辑功能测试
实验一逻辑门电路的基本参数及逻辑功能测试 一、实验目的 1、了解TTL与非门各参数的意义。 2、掌握TTL与非门的主要参数的测试方法。 3、掌握基本逻辑门的功能及验证方法。 4、学习TTL基本门电路的实际应用。 5、了解CMOS基本门电路的功能。 6、掌握逻辑门多余输入端的处理方法。 二、实验仪器 三、实验原理 (一) 逻辑门电路的基本参数 用万用表鉴别门电路质量的方法：利用门的逻辑功能判断，根据有关资料掌握电路组件管脚排列，尤其是电源的两个脚。按资料规定的电源电压值接 好（5V±10%）。在对TTL与非门判断时，输入端全悬空，即全 “1”，则输出端用万用表测应为以下，即逻辑“0”。若将其 中一输入端接地，输出端应在左右（逻辑“1”），此门为合格 门。按国家标准的数据手册所示电参数进行测试：现以手册中 74LS20二-4输入与非门电参数规范为例，说明参数规范值和测试条件。 TTL与非门的主要参数 空载导通电源电流I CCL （或对应的空载导通功耗P ON ）与非门处于不同的工作状态，电 源提供的电流是不同的。I CCL 是指输入端全部悬空（相当于输入全1），与非门处于导通状态，
输出端空载时，电源提供的电流。将空载导通电源电流I CCL 乘以电源电压就得到空载导通功 耗P ON ，即 P ON = I CCL ×V CC 。 测试条件：输入端悬空，输出空载，V CC =5V。 通常对典型与非门要求P ON ＜50mW，其典型值为三十几毫瓦。 2、空载截止电源电流I CCh （或对应的空载截止功耗P OFF ） I CCh 是指输入端接低电平，输出端开路时电源提供的电流。空载截止功耗POFF为空载 截止电源电流I CCH 与电源电压之积，即 P OFF = I CCh ×V CC 。注意该片的另外一个门的输入也要 接地。 测试条件： V CC =5V，V in =0，空载。 对典型与非门要求P OFF ＜25mW。 通常人们希望器件的功耗越小越好，速度越快越好，但往往速度高的门电路功耗也较大。 3、输出高电平V OH 输出高电平是指与非门有一个以上输入端接地或接低电平的输出电平。空载时，输出 高电平必须大于标准高电压（V SH =）；接有拉电流负载时，输出高电平将下降。 4、输出低电平V OL 输出低电平是指与非门所有输入端接高电平时的输出电平。空载时，输出低电平必须低于标准低电压（VSL=）；接有灌电流负载时，输出低电平将上升。 5、低电平输入电流I IS （I IL ） I IS 是指输入端接地输出端空载时，由被测输入端流出的电流值，又称低电平输入短路 电流，它是与非门的一个重要参数，因为入端电流就是前级门电路的负载电流，其大小直 接影响前级电路带动的负载个数，因此，希望I IS 小些。
数字逻辑电路实验报告
数字逻辑电路 实验报告 指导老师: 班级: 学号: 姓名： 时间： 第一次试验一、实验名称：组合逻辑电路设计
二、试验目的： 1、掌握组合逻辑电路的功能测试。 2、验证半加器和全加器的逻辑功能。 3、、学会二进制数的运算规律。 三、试验所用的器件和组件： 二输入四“与非”门组件3片，型号74LS00 四输入二“与非”门组件1片，型号74LS20 二输入四“异或”门组件1片，型号74LS86 四、实验设计方案及逻辑图： 1、设计一位全加/全减法器，如图所示： 电路做加法还是做减法是由M决定的，当M=0时做加法运算，当M=1时做减法运算。当作为全加法器时输入信号A、B和Cin分别为加数、被加数和低位来的进位，S 为和数，Co为向上的进位；当作为全减法时输入信号A、B和Cin分别为被减数，减数和低位来的借位，S为差，Co为向上位的借位。 （1）输入/输出观察表如下： （2）求逻辑函数的最简表达式 函数S的卡诺图如下：函数Co的卡诺如下： 化简后函数S的最简表达式为： Co的最简表达式为：
（3）逻辑电路图如下所示： 2、舍入与检测电路的设计： 用所给定的集成电路组件设计一个多输出逻辑电路，该电路的输入为8421码，F1为“四舍五入”输出信号，F2为奇偶检测输出信号。当电路检测到输入的代码大于或等于5是，电路的输出F1=1;其他情况F1=0。当输入代码中含1的个数为奇数时，电路的输出F2=1，其他情况F2=0。该电路的框图如图所示： （1）输入/输出观察表如下： B8 B4 B2 B1 F2 F1 0 0 0 0 0 0 0 0 0 1 1 0 0 0 1 0 1 0 0 0 1 1 0 0 0 1 0 0 1 0 0 1 0 1 0 1 0 1 1 0 0 1 0 1 1 1 1 1 1 0 0 0 1 1 1 0 0 1 0 1 1 0 1 0 0 1 1 0 1 1 1 1 1 1 0 0 0 1 1 1 0 1 1 1
数字电路实验：基本逻辑门
数字电路实验：基本逻辑门 一、实验目的 研究TTL 门电路的性能及测试方法。 二、实验仪器 (1) 双线示波器 （2）数字万用表 (3) TES-1电子技术学习机 三、实验内容 实验10.1 TTL 与非门7400逻辑功能的测试 1. 将输出Y 接发光二极管（Y=1时二极管亮；否则灭），改变A 、B 的电平值，记录实验结果，并将该结果列成真值表形式。 2. 在A 端加入连续脉冲（频率f=1Hz ），将输出Y 接发光二极管。当B 端分别接+5伏和0伏时，观察Y 端的输出变化，验证逻辑“0”对与非门的封锁作用。 A B Y 图10.1 实验10.2 TTL 与非门7400传输延迟时间的测量 按图10.2接线，输入端接1MHz 连续脉冲，通过用示波器观察其输入、输出波形相位差的办法，测量出四个与非门的累计传输延迟时间。 实验10.3 TTL 与非门7400电压传输特性的测定 按图10.3接线。 U i 接直流稳压电源，调节U i 使之在0~5V 范围内变化（注意：U i 值不能≥6V ，否则将损坏芯片），测出U o 随U i 变化的值，将它们填入表10.1中，并用曲线表示之，试粗糙确定U T 值。 u i u o 图10.2 +5V Uo
实验10.4 TTL 与非门7400输入端特性测试 按图10.4接线。 改变B 端所接的电阻值，分别测量并纪录相应的电压U B 及U o ，将结果填入表10.2中。 四、总结要求 (1) 根据表21.1，画出与非门7400的电压传输曲线。 (2) 根据表21.2，总结与非门7400的输入端特性。 表10.1 表10.2 +5V Uo 图10.4
实验一基本门电路的逻辑功能测试
实验一基本门电路的逻辑功能测试 一、实验目的 1、测试与门、或门、非门、与非门、或非门与异或门的逻辑功能。 2、了解测试的方法与测试的原理。 二、实验原理 实验中用到的基本门电路的符号为： 在要测试芯片的输入端用逻辑电平输出单元输入高低电平，然后使用逻辑电平显示单元显示其逻辑功能。 三、实验设备与器件 1、数字逻辑电路用PROTEUS 2、显示可用发光二极管。 3、相应74LS系列、CC4000系列或74HC系列芯片若干。 四、实验内容 1.测试TTL门电路的逻辑功能： a）测试74LS08的逻辑功能。(与门)000 010 100 111 b）测试74LS32的逻辑功能。（或门）000 011 101 111 c）测试74LS04的逻辑功能。（非门）01 10 d）测试74LS00的逻辑功能。（两个都弄得时候不亮，其他都亮）（与非门）（如果只接一个的话，就是非门）001 011 101 110 e）测试74LS02（或非门）的逻辑功能。（两个都不弄得时候亮，其他不亮）001 010 100 110 f）测试74LS86（异或门）的逻辑功能。 2.测试CMOS门电路的逻辑功能：在CMOS 4000分类中查询 a）测试CC4081(74HC08)的逻辑功能。（与门） b）测试CC4071(74HC32)的逻辑功能。（或门） c）测试CC4069(74HC04)的逻辑功能。（非门） d）测试CC4011(74HC00)的逻辑功能。（与非门）（如果只接一个的话，就是非门）
e）测试CC4001(74HC02)（或非门）的逻辑功能。 f) 测试CC4030(74HC86)（异或门）的逻辑功能。 五、实验报告要求 1.画好各门电路的真值表表格，将实验结果填写到表中。 2.根据实验结果，写出各逻辑门的逻辑表达式，并分析如何判断逻辑门的好坏。 3.比较一下两类门电路输入端接入电阻或空置时的情况。 4．查询各种集成门的管脚分配，并注明各个管脚的作用与功能。 例：74LS00 与门 Y=AB
数字电路组合逻辑电路设计实验报告
数字电路组合逻辑电路设 计实验报告 The Standardization Office was revised on the afternoon of December 13, 2020
实验三组合逻辑电路设计（含门电路功能测试）
一、实验目的 1.掌握常用门电路的逻辑功能 2.掌握小规模集成电路设计组合逻辑电路的方法 3.掌握组合逻辑电路的功能测试方法 二、实验设备与器材 Multisim 、74LS00 四输入2与非门、示波器、导线 三、实验原理 TTL集成逻辑电路种类繁多，使用时应对选用的器件做简单逻辑功能检查，保证实验的顺利进行。 测试门电路逻辑功能有静态测试和动态测试两种方法。静态测试时，门电路输入端加固定的高（H）、低电平，用示波器、万用表、或发光二极管（LED）测
出门电路的输出响应。动态测试时，门电路的输入端加脉冲信号，用示波器观测输入波形与输出波形的同步关系。 下面以74LS00为例，简述集成逻辑门功能测试的方法。74LS00为四输入2与非门，电路图如3-1所示。74LS00是将四个二输入与非门封装在一个集成电路芯片中，共有14条外引线。使用时必须保证在第14脚上加+5V电压，第7脚与底线接好。 整个测试过程包括静态、动态和主要参数测试三部分。 表3-1 74LS00与非门真值表 1.门电路的静态逻辑功能测试 静态逻辑功能测试用来检查门电路的真值表，确认门电路的逻辑功能正确与否。实验时，可将74LS00中的一个与非门的输入端A、B分别作为输入逻辑变量，加高、低电平，观测输出电平是否符合74LS00的真值表（表3-1）描述功能。
实验一 常用基本逻辑门电路功能测试
实验一常用基本逻辑门电路功能测试 一、实验目的 1.验证常用门电路的逻辑功能。 2.了解常用74LS系列门电路的引脚分布。 3.根据所学常用集成逻辑门电路设计一组合逻辑电路。 二、实验原理 集成逻辑门电路是最简单、最基本的数字集成元件。任何复杂的组合电路和时序电路都可用逻辑门通过适当的组合连接而成。目前已有门类齐全的集成门电路,例如“与门”、“或门”、“非门”、“与非门”等。虽然,中、大规模集成电路相继问世,但组成某一系统时,仍少不了各种门电路。因此,掌握逻辑门的工作原理,熟练、灵活地使用逻辑门是数字技术工作者所必备的基本功之一。 TTL门电路 TTL集成电路由于工作速度高、输出幅度较大、种类多、不易损坏而使用较广,特别对学生进行实验论证,选用TTL电路比较合适。因此,本书大多采用74LS（或74）系列TTL 集成电路。它的工作电源电压为5V土0.5V,逻辑高电平1时≥2.4V,低电平0时≤0.4V。2输入“与门”,2输入“或门”,2输入、4输入“与非门”和反相器的型号分别是：74LS08:2输入端四“与门”,74LS32:2输入端四“或门”,74LS00:2输入端四“与非门”,74LS20:4输入端二“与非门”和74LS04六反相器（“反相器”即“非门”）。各自的逻辑表达式分别为：与门Q=A?B,或门Q=A+B,与非门Q=A.B,Q=A.B.C.D,反相器Q=A。
TTL集成门电路集成片管脚分别对应逻辑符号图中的输入、输出端,电源和地一般为集成片的两端,如14管脚集成片,则7脚为电源地（GND）,14脚为电源正（V cc）,其余管脚为输入和输出,如图1所示。 管脚的识别方法是：将集成块正面（有字的一面）对准使用者,以左边凹口或小标志点“ ? ”为起始脚,从下往上按逆时针方向向前数1、2、3、…… n脚。使用时,查找IC 手册即可知各管脚功能。 图1 74LS08集成电路管脚排列图 三、实验内容与步骤 TTL门电路逻辑功能验证 （1）与门功能测试：将74LS08集成片（管脚排列图1）插入IC空插座中,输入端接逻辑开关,输出端接LED发光二极管,管脚14接+5V电源,管脚7接地,即可进行实验。将结果用逻辑“0”或“1”来表示并填入表1中。
数字逻辑电路实验
1.1 数电实验仪器的使用及门电路逻辑功能的测试 1.1.1 实验目的 （1）掌握数字电路实验仪器的使用方法。 （2）掌握门电路逻辑功能的测试方法。 1.1.2 实验设备 双踪示波器一台 数字电路实验箱一台 万用表一块 集成芯片：74LS00、74LS20 1.1.3 实验原理 图1.1是TTL系列74LS00（四2输入端与非门）的引脚排列图。 Y A B 其逻辑表达式为：=? 图1.2是TTL系列74LS20（双4输入端与非门）的引脚排列图。 Y A B C D 其逻辑表达式为：=??? 与非门的输入中任一个为低电平“0”时，输出便为高电平“1”。只有当所有输入都为高电平“1”时，输出才为低电平“0”。对于TTL逻辑电路，输入端如果悬空可看作逻辑“1”，但为防止干扰信号引入，一般不悬空。对于MOS逻辑电路，输入端绝对不允许悬空，因为MOS电路输入阻抗很高，受外界电磁场干扰的影响大，悬空会破坏正常的逻辑功能，因此使用时一定要注意。一般把多余的输入端接高电平或者和一个有用输入端连在一起。 1.1.4 实验内容及步骤 （1）测量逻辑开关及电平指示功能 用导线把一个数据开关的输出端与一个电平指示的输入端相连接，将数据开关置“0”位，电平指示灯应该不亮。将数据开关置“1”位，电平指示灯应该亮。以此类推，检测所有的数据开关及电平指示功能是否正常。
（2）检测脉冲信号源 给示波器输入脉冲信号，调节频率旋钮，可观察到脉冲信号的波形。改变脉冲信号的频率，示波器上的波形也应随之发生变化。 （3）检测译码显示器 用导线将四个数据开关分别与一位译码显示器的四个输入端相连接，按8421码进位规律拨动数据开关，可观察到译码显示器上显示0～9十个数字。 （4）与非门逻辑功能测试 ①逻辑功能测试 将芯片74LS20中一个4输入与非门的四个输入端A、B、C、D分别与四个数据开关相连接，输出端Y与一个电平指示相连接。电平指示的灯亮为1，灯不亮为0。根据表1.1中输入的不同状态组合，分别测出输出端的相应状态，并将结果填入表中。 表1.2 ②与非门对脉冲信号的反相传输及控制功能的测试 将芯片74LS00中一个2输入与非门的A输入端接频率为1kHz脉冲信号，B输入端接数据开关，输出端Y接示波器。用双踪示波器同时观察A输入端的脉冲波形和输出端Y的波形，并注意两者之间的关系。按表1.2中的不同输入方式测试，将结果填入表中。 1.1.5 预习要求与思考题 （1）阅读实验原理、内容及步骤。 （2）了解集成芯片引脚的排列规律。 （3）TTL集成电路使用的电源电压是多少？ （4）TTL与非门输入端悬空相当于输入什么电平？为什么？ （5）如何处理各种门电路的多余输入端。 1.1.6 实验报告及要求 （1）画出规范的测试电路图及各个表格。
实验一组合逻辑电路设计
实验一 组合逻辑电路的设计 一、实验目的： 1、 掌握组合逻辑电路的设计方法。 2、 掌握组合逻辑电路的静态测试方法。 3、 加深FPGA 设计的过程，并比较原理图输入和文本输入的优劣。 4、 理解“毛刺”产生的原因及如何消除其影响。 5、 理解组合逻辑电路的特点。 二、实验的硬件要求： 1、 EDA/SOPC 实验箱。 2、 计算机。 三、实验原理 1、组合逻辑电路的定义 数字逻辑电路可分为两类：组合逻辑电路和时序逻辑电路。组合逻辑电路中不包含记忆单元（触发器、锁存器等），主要由逻辑门电路构成，电路在任何时刻的输出只和当前时刻的输入有关，而与以前的输入无关。时序电路则是指包含了记忆单元的逻辑电路，其输出不仅跟当前电路的输入有关，还和输入信号作用前电路的状态有关。 通常组合逻辑电路可以用图1.1所示结构来描述。其中，X0、X1、…、Xn 为输入信号， L0、L1、…、Lm 为输出信号。输入和输出之间的逻辑函数关系可用式1.1表示： 2、组合逻辑电路的设计方法 组合逻辑电路的设计任务是根据给定的逻辑功能，求出可实现该逻辑功能的最合理组 合电路。理解组合逻辑电路的设计概念应该分两个层次：（1）设计的电路在功能上是完整的，能够满足所有设计要求；（2）考虑到成本和设计复杂度，设计的电路应该是最简单的，设计最优化是设计人员必须努力达到的目标。 在设计组合逻辑电路时，首先需要对实际问题进行逻辑抽象，列出真值表，建立起逻辑模型；然后利用代数法或卡诺图法简化逻辑函数，找到最简或最合理的函数表达式；根据简化的逻辑函数画出逻辑图，并验证电路的功能完整性。设计过程中还应该考虑到一些实际的工程问题，如被选门电路的驱动能力、扇出系数是否足够，信号传递延时是否合乎要求等。组合电路的基本设计步骤可用图1.2来表示。 3、组合逻辑电路的特点及设计时的注意事项 ①组合逻辑电路的输出具有立即性，即输入发生变化时，输出立即变化。（实际电路中 图 1.1 组合逻辑电路框图 L0=F0(X0,X1,···Xn) · · · Lm=F0(X0,X1,···Xn) （1.1） 图 1.2 组合电路设计步骤示意图图
数电实验 组合逻辑电路
实验报告 课程名称： 数字电子技术实验 指导老师： 成绩：__________________ 实验名称： 组合逻辑电路 实验类型： 设计型实验 同组学生姓名：__________ 一、实验目的和要求（必填） 二、实验内容和原理（必填） 三、主要仪器设备（必填） 四、操作方法和实验步骤 五、实验数据记录和处理 六、实验结果与分析（必填） 七、讨论、心得 一．实验目的和要求 1. 加深理解典型组合逻辑电路的工作原理。 2. 熟悉74LS00、74LS11、74LS55等基本门电路的功能及其引脚。 3. 掌握组合集成电路元件的功能检查方法。 4. 掌握组合逻辑电路的功能测试方法及组合逻辑电路的设计方法。 5. 熟悉全加器和奇偶位判断电路的工作原理。 二．实验内容和原理 组合逻辑电路设计的一般步骤如下： 1．根据给定的功能要求，列出真值表； 2. 求各个输出逻辑函数的最简“与-或”表达式； 3. 将逻辑函数形式变换为设计所要求选用逻辑门的形式； 4. 根据所要求的逻辑门，画出逻辑电路图。 实验内容： 1. 测试与非门74LS00和与或非门74LS55的逻辑功能。 2. 用与非门74LS00和与或非门74LS55设计一个全加器电路，并进行功能测试。 专业： 电子信息工程 姓名： 学号： 日期： 装 订 线
3. 用与非门74LS00和与或非门74LS55设计四位数奇偶位判断电路，并进行功能测试。 三. 主要仪器设备 与非门74LS00，与或非门74LS55，导线，开关，电源、实验箱 四．实验设计与实验结果 1、一位全加器 全加器实现一位二进制数的加法，他由被加数、加数和来自相邻低位的进数相加，输出有全加和与向高位的进位。输入：被加数Ai，加数Bi，低位进位Ci-1输出：和Si，进位Ci 实验名称：组合逻辑电路 姓名：学号： 列真值表如下：画出卡诺图： 根据卡诺图得出全加器的逻辑函数：S= A⊕B⊕C； C= AB+(A⊕B)C 为使得能在现有元件（两个74LS00 与非门[共8片]、三个74LS55 与或非门）的基础上实现该逻辑函数。所以令S i-1=!(AB+!A!B)，Si=!(SC+!S!C)， Ci=!(!A!B+!C i-1S i-1)。 仿真电路图如下（经验证，电路功能与真值表相同）：
逻辑门电路实验报告(精)
HUBEI NORMAL UNIVERSITY 电工电子实验报告 电路设计与仿真—Multisim 课程名称 逻辑门电路 实验名称 2009112030406 陈子明 学号姓名 电子信息工程 专业名称 物理与电子科学学院 所在院系 分数
实验逻辑门电路 一、实验目的 1、学习分析基本的逻辑门电路的工作原理； 2、学习各种常用时序电路的功能； 3、了解一些常用的集成芯片； 4、学会用仿真来验证各种数字电路的功能和设计自己的电路。 二、实验环境 Multisim 8 三、实验内容 1、与门电路 按图连接好电路，将开关分别掷向高低电平，组合出（0,0）（1，0）（0,1）（1，1）状态，通过电压表的示数，看到与门的输出状况，验证表中与门的功能： 结果：（0,0）
（0,1） （1,0） （1，1） 2、半加器 （1）输入/输出的真值表
输入输出 A B S(本位和（进位 数）0000 0110 1010 1101 半加器测试电路： 逻辑表达式：S= B+A=A B；=AB。 3、全加器 （1）输入输出的真值表 输入输出
A B (低位进 位S（本位 和） （进位 数） 0 0 0 0 0 00110 01010 01101 10010 10101 11001 11111（2）逻辑表达式：S=i-1；C i=AB+C i-1（A B） （3）全加器测试电路：
4、比较器 （1）真值表 A B Y1(A>B Y2(A Y3(A=B 0 0 0 0 1 0 1 0 1 0 1 0 1 0 0 1 1 0 0 1 （2）逻辑表达式： Y1=A;Y2=B;Y3=A B。 （3）搭接电路图，如图： 1位二进制数比较器测试电路与结果：
实验一组合逻辑电路设计
电子信息工程晓旭 2011117147 实验一组合逻辑电路设计（含门电路功能测试） 一．实验目的 1掌握常用门电路的逻辑功能。 2掌握用小规模集成电路设计组合逻辑电路的方法。 3掌握组合逻辑电路的功能测试方法。 二．实验设备与器材 数字电路实验箱一个 双踪示波器一部 稳压电源一部 数字多用表一个 74LS20 二4 输入与非门一片 74LS00 四2 输入与非门一片 74LS10 三3 输入与非门一片 三 .实验任务 1对74LS00,74LS20逻辑门进行功能测试。静态测试列出真值表，动态测试画出波形图，并说明测试的门电路功能是否正常。 2分析测试1.7中各个电路逻辑功能并根据测试结果写出它们的逻辑表达式。 3设计控制楼梯电灯的开关控制器。设楼上，楼下各装一个开关，要求两个开关均可以控制楼梯电灯。 4某公司设计一个优先级区分器。该公司收到有A,B,C，三类，A,类的优先级最高，B 类次之，C类最低。到达时，其对应的指示灯亮起，提醒工作人员及时处理。当不同类的同时到达时，对优先级最高的先做处理，其对应的指示灯亮，优先级低的暂不理会。按组合逻辑电路的一般设计步骤设计电路完成此功能，输入输出高低电平代表到
实验一： （1）74LS00的静态逻辑功能测试 实验器材：直流电压源，电阻，发光二极管，74LS00，与非门，开关，三极管 实验目的：静态逻辑功能测试用来检查门电路的真值表，确认门电路的逻辑功能正确与否 实验过程：将74LS00中的一个与非门的输入端A,B分别作为输入逻辑变量，加高低电平，观测输出电平是否符合真值表描述功能。 电路如图1： 图1 真值表1.1： 实验问题：与非门的引脚要连接正确，注意接地线及直流电源 实验结果：由二极管的发光情况可判断出74LS00 实现二输入与非门的功能 （2）71LS00的动态逻辑功能测试 实验器材：函数发生器，示波器，74LS00，与非门，开关，直流电压源 实验目的：测试74LS00与非门的逻辑功能 实验容：动态测试适合用于数字系统中逻辑功能的检查，测试时，电路输入串行数字
组合逻辑电路实验报告.docx
篇一：培养基的制备与灭菌实验报告 陕西师范大学远程教育学院 生物学实验报告 报告题目培养基的制备与灭菌 姓名刘伟 学号 专业生物科学 批次/层次 指导教师 学习中心培养基的制备与灭菌 一、目的要求 1.掌握微生物实验室常用玻璃器皿的清洗及包扎方法。 2.掌握培养基的配置原则和方法。 3.掌握高压蒸汽灭菌的操作方法和注意事项。 二、基本原理 牛肉膏蛋白胨培养基： 是一种应用最广泛和最普通的细菌基础培养基，有时又称为普通培养基。由于这种培养基中含有一 般细胞生长繁殖所需要的最基本的营养物质，所以可供细菌生长繁殖之用。 高压蒸汽灭菌： 主要是通过升温使蛋白质变性从而达到杀死微生物的效果。将灭菌的物品放在一个密闭和加压的灭 菌锅内，通过加热，使灭菌锅内水沸腾而产生蒸汽。待蒸汽将锅内冷空气从排气阀中趋尽，关闭排 气阀继续加热。此时蒸汽不溢出，压力增大，沸点升高，获得高于100℃的温度导致菌体蛋白凝固 变性，而达到灭菌的目的。 三、实验材料 1.药品：牛肉膏、蛋白胨、nacl、琼脂、1mol/l的naoh和hcl溶液。 2.仪器及玻璃器皿：天平、高压蒸汽灭菌锅、移液管、试管、烧杯、量筒、三 角瓶、培养皿、玻璃漏斗等。 3.其他物品：药匙、称量纸、ph试纸、记号笔、棉花等。 四、操作步骤 （一）玻璃器皿的洗涤和包装 1．玻璃器皿的洗涤 玻璃器皿在使用前必须洗刷干净。将三角瓶、试管、培养皿、量筒等浸入含有洗涤剂的水中．用毛 刷刷洗，然后用自来水及蒸馏水冲净。移液管先用含有洗涤剂的水浸泡，再用自来水及蒸馏水冲洗。洗刷干净的玻璃器皿置于烘箱中烘干后备用。 2．灭菌前玻璃器皿的包装 （1）培养皿的包扎：培养皿由一盖一底组成一套，可用报纸将几套培养皿包
组合逻辑电路实验与解答
湖北第二师范学院实验 组合逻辑电路 物机学院-11应用物理学 一、实验目的 1．掌握用与非门组成的简单电路，并测试其逻辑功能。 2．掌握用基本逻辑门设计组合电路的方法。 二、实验原理 数字电路按逻辑功能和电路结构的不同特点，可分为组合逻辑电路和时序逻辑电路两大类。组合逻辑电路是根据给定的逻辑问题，设计出能实现逻辑功能的电路。用小规模集成电路实现组合逻辑电路，要求是使用的芯片最少，连线最少。一般设计步骤如下： 1．首先根据实际情况确定输入变量、输出变量的个数，列出逻辑真值表。 2．根据真值表，一般采用卡诺图进行化简，得出逻辑表达式。 3．如果已对器件类型有所规定或限制，则应将函数表达式变换成与器件类型相适应 的形式。 4．根据化简或变换后的逻辑表达式，画出逻辑电路。 5．根据逻辑电路图，查找所用集成器件的管脚图，将管脚号标在电路图上，再接线 验证。 三、实验仪器及器件 数字实验箱一台，集成芯片74LS00一块、74LS20三块，导线若干。 四、实验内容 １．用非与门实现异或门的逻辑功能 (1) 用集成电路74LS00和74LS20（74LS20管脚见图1所示），按图2连接电路（自己设计接线脚标），A、B接输入逻辑，F接输出逻辑显示，检查无误，然后开启电源。 图1 74LS20集成电路管脚图 (2) 按表1的要求进行测量，将输出端F的逻辑状态填入表内.
表1 输出真值表 图 2-电路接线图 (3) 由逻辑真值表，写出该电路的逻辑表达式 Ｆ＝ B A B A ?+? 2. 用与非门组成“三路表决器” (1) 用74LS00和74LS20组成三路表决器，按图3连接电路（自己设计接线脚标），A ，B ，C 接输入逻辑，F 接输出逻辑显示，检查无误，然后开启电源。 (2) 按表2的要求进行测量，将输出端F 的逻辑状态填入表内。 A 表 2输出真值表 ＆ B F C 图 3 电路接线图 3. 设计一个“四路表决器”逻辑电路并测试 设计一个四变量的多路表决器。当输入变量A 、B 、C 、D 有三个或三个以上为1时，输出F 为1；否则输出F 为0。 (1）根据设计要求列出表3四人表决器真值表。 (2)用卡诺图化简逻辑函数，写出逻辑 表达，F= D C B D C A D B A C B A ??+??+??+??. (3）用74LS20与非门实现“四人表决器”，画出实验电路，标出接线脚并测试，验证所列真值表。 输 入 输 出 A B F 0 0 0 0 1 1 1 0 1 1 1 0 输 入 输 出 Ａ ｂ ＣＦ ０ ０ ０ 0 ０ ０ １ 0 ０ １ ０ 0 ０ １ １ 1 １ ０ ０ 0 １ ０ １ 1 １ １ ０ 1 １ １ １ 1 & & & & && & & & A B F
组合逻辑电路-实验报告
电子通信与软件工程系2013-2014学年第2学期 《数字电路与逻辑设计实验》实验报告 --------------------------------------------------------------------------------------------------------------------- 班级：姓名：学号：成绩： 同组成员：姓名：学号： --------------------------------------------------------------------------------------------------------------------- 一、实验名称：组合逻辑电路（半加器全加器及逻辑运算） 二、实验目的：1、掌握组合逻辑电路的功能调试 2、验证半加器和全加器的逻辑功能。 3、学会二进制数的运算规律。 三、实验内容： 1．组合逻辑电路功能测试。 （1）．用2片74LS00组成图所示逻辑电路。为便于接线和检查．在图中要注明芯片编号及各引脚对应的编号。 （2）．图中A、B、C接电平开关，YI，Y2接发光管电平显示． （3）。按表4。1要求，改变A、B、C的状态填表并写出Y1，Y2逻辑表达式． （4）．将运算结果与实验比较．
2．测试用异或门（74LS86）和与非门组成的半加器的逻辑功能．根据半加器的逻辑表达式可知．半加器Y是A、B的异或，而进位Z是A、B相与，故半加器可用一个集成异或门和二个与非门组成如图． （1）．在学习机上用异或门和与门接成以上电路．接电平开关S．Y、Z接电平显示．（2）．按表4．2要求改变A、B状态，填表． 3．测试全加器的逻辑功能。 （1）．写出图4．3电路的逻辑表达式。 （2）．根据逻辑表达式列真值表． （3）．根据真值表画逻辑函数S i 、Ci的卡诺图． （4）．填写表4．3各点状态 （5）．按原理图选择与非门并接线进行测试，将测试结果记入表4．4，并与上表进行比较看逻辑功能是否一致．
组合逻辑电路实验报告
组合逻辑电路实验报告
图6-1：O型静态险象 如图6-1所示电路 其输出函数Z=A+A，在电路达到稳定时，即静态时，输出F 总是1。然而在输入A变化时（动态时）从图6-1（b）可见，在输出Z的某些瞬间会出现O，即当A经历1→0的变化时，Z出现窄脉冲，即电路存在静态O型险象。 进一步研究得知，对于任何复杂的按“与或”或“或与”函数式构成的组合电路中，只要能成为A+A或AA的形式，必然存在险象。为了消除此险象，可以增加校正项，前者的校正项为被赋值各变量的“乘积项”，后者的校正项为被赋值各变量的“和项”。 还可以用卡诺图的方法来判断组合电路是否存在静态险象，以及找出校正项来消除静态险象。 实验设备与器件 1．+5V直流电源 2．双踪示波器 3．连续脉冲源 4．逻辑电平开关 5．0-1指示器
（3）根据真值表画出逻辑函数Si、Ci的卡诺图 （4）按图6-5要求，选择与非门并接线，进行测试，将测试结果填入下表，并与上面真值表进行比较逻辑功能是否一致。 4．分析、测试用异或门、或非门和非门组成的全加器逻辑电路。 根据全加器的逻辑表达式
全加和Di =（Ai⊕Bi）⊕Di-1 进位Gi =（Ai⊕Bi）·Di-1+Ai·Bi 可知一位全加器可以用两个异或门和两个与门一个或门组成。（1）画出用上述门电路实现的全加器逻辑电路。 （2）按所画的原理图，选择器件，并在实验箱上接线。（3）进行逻辑功能测试，将结果填入自拟表格中，判断测试是否正确。 5．观察冒险现象 按图6-6接线，当B=1，C=1时，A输入矩形波（f=1MHZ 以上），用示波器观察Z输出波形。并用添加校正项方法消除险象。
实验二--组合逻辑电路的设计与测试
实验二组合逻辑电路的设计与测试 一、实验目的 1、掌握组合逻辑电路的分析与设计方法。 2、加深对基本门电路使用的理解。 二、实验原理 1、组合电路是最常用的逻辑电路，可以用一些常用的门电路来组合完成具有其他 功能的门电路。例如，根据与门的逻辑表达式Z= AB =得知，可以用两 个非门和一个或非门组合成一个与门，还可以组合成更复杂的逻辑关系。 2、分析组合逻辑电路的一般步骤是： 1)由逻辑图写出各输出端的逻辑表达式； 2)化简和变换各逻辑表达式； 3)列出真值表； 4) 根据真值表和逻辑表达式对逻辑电路进行分析，最后确定其功能。 3、设计组合逻辑电路的一般步骤与上面相反，是： 1)根据任务的要求，列出真值表； 2)用卡诺图或代数化简法求出最简的逻辑表达式； 3)根据表达式，画出逻辑电路图，用标准器件构成电路； 4)最后，用实验来验证设计的正确性。 4、组合逻辑电路的设计举例 1)用“与非门”设计一个表决电路。当四个输入端中有三个或四个“1”时， 输出端才为“1”。 设计步骤： 根据题意，列出真值表如表2-1所示，再添入卡诺图表2-2中。 表2-1 表决电路的真值表 表2-2 表决电路的卡诺图 然后，由卡诺图得出逻辑表达式，并演化成“与非”的形式： ABD CDA BCD ABC Z+ + + = B A+
? = ? ABC? ACD BCD ABC 最后，画出用“与非门”构成的逻辑电路如图2-1所示： 图2-1 表决电路原理图 输入端接至逻辑开关（拨位开关）输出插口，输出端接逻辑电平显示端口，自拟真值表，逐次改变输入变量，验证逻辑功能。 三、实验设备与器材 1.数字逻辑电路实验箱。 2.数字逻辑电路实验箱扩展板。 3.数字万用表。 4.芯片74LS00、74LS02、74LS04、74LS10、74LS20。 四、实验内容实验步骤 1、完成组合逻辑电路的设计中的两个例子。 2、设计一个四人无弃权表决电路(多数赞成则提议通过)，要求用四2输入与非门 来实现。 3、用与非门74LS00和异或门74LS86设计一可逆的4位码变换器。 要求： 1)当控制信号C=1时，它将8421码转换成为格雷码；当控制信号C=0时，它 将格雷码转换成为8421码； 2)写出设计步骤，列出码变换关系真值表并画出逻辑电路图； 3)安装电路并测试逻辑电路的功能。 五、实验预习要求 1、复习各种基本门电路的使用方法。 2、实验前，画好实验用的电路图和表格。 3、自己参考有关资料画出实验内容2、3、4中的原理图，找出实验将要使用的芯 片，以备实验时用。 六、实验报告要求 1、将实验结果填入自制的表格中，验证设计是否正确。 2、总结组合逻辑电路的分析与设计方法。
实验三 组合逻辑电路
实验三组合逻辑电路(常用门电路、译码器和数据选择器) 一、实验目的 1．掌握组合逻辑电路的设计方法 2．了解组合逻辑电路的冒险现象与消除方法 3．熟悉常用门电路逻辑器件的使用方法 4．熟悉用门电路、74LS138和74LS151进行综合性设计的方法 二、实验原理及实验资料 （一）组合电路的一般设计方法 1．设计步骤 根据给出的实际逻辑问题，求出实现这一逻辑功能的最简单逻辑电路，这就是设计组合逻辑电路时要完成的工作。组合逻辑电路的一般设计步骤如图所示。 图组合逻辑电路的一般设计步骤 设计组合逻辑电路时，通常先将实际问题进行逻辑抽象，然后根据具体的设计任务要求列出真值表，再根据器件的类型将函数式进行化简或变换，最后画出逻辑电路图。 2. 组合电路的竞争与冒险（旧实验指导书P17～20） （二）常用组合逻辑器件 1．四二输入与非门74LS00 74LS00为双列直插14脚塑料封装，外部引脚排列和内部逻辑结构如图所示。它共有四个独立的二输入“与非”门，每个门的构造和逻辑功能相同。
2．二四输入与非门74LS20 74LS20为双列直插14脚塑料封装，外部引脚排列和内部逻辑结构如图所示。它共有两个独立的四输 入“与非”门，每个门的构造和逻辑功能相同。 图 74LS20引脚排列及内部逻辑结构 3．四二输入异或门74LS86 74LS86为双列直插14脚塑料封装，外部引脚排列和内部逻辑结构如图所示。它共有四个独立的二输 入“异或”门，每个门的构造和逻辑功能相同。 图 74LS86引脚排列及内部逻辑结构 3．3线－8线译码器74LS138 74LS138是集成3线－8线译码器，其功能表见表。它的输出表达式为 i A B i Y G G G m 122（i ＝0，1，…7；m i 是最小项），与基本门电路配合使用，它能够实现任何三变量的逻辑函数。74LS138为双列直插16脚塑料封装，外部引脚排列如图所示。 表 74LS138的功能表
组合逻辑电路实验报告
实验报告 课程名称：数字电子技术基础实验指导老师：樊伟敏 实验名称：组合逻辑电路实验实验类型：设计类同组学生姓名：__________ 一、实验目的和要求（必填）二、实验内容和原理（必填） 三、主要仪器设备（必填）四、操作方法和实验步骤 五、实验数据记录和处理六、实验结果与分析（必填） 七、讨论、心得 一．实验目的 1.加深理解全加器和奇偶位判断电路等典型组合逻辑电路的工作原理。 2.熟悉74LS00、74LS11、74LS55等基本门电路的功能及其引脚。 3.掌握组合集成电路元件的功能检查方法。 4.掌握组合逻辑电路的功能测试方法及组合逻辑电路的设计方法。 二、主要仪器设备 74LS00（与非门）74LS55（与或非门）74LS11（与门）导线电源数电综合实验箱 三、实验内容和原理及结果 (一)一位全加器 实验原理：全加器实现一位二进制数的加法，输入有被加数、加数和来自相邻低位的进位；输出有全加和与向高位的进位。 实验内容：用74LS00与非门和74LS55 与或非门设计一个一位全加器电路，并进行功能测试。 设计过程：首先列出真值表，画卡诺图，然后写出全加器的逻辑函数，函数如下： ； ； 1-i Bi)C (Ai + Bi Ai = Ci 1- Ci Bi Ai = Si⊕ ⊕ ⊕异或门可通过, A Bi Ai AB B+ = ⊕即一个与非门（74LS00），一个与或非门（74LS55）来实现。 ， ，通过一个与或非门 1-i 1-i 1-i Bi)C (Ai + Bi Ai Bi)C (Ai + Bi Ai Bi)C (Ai + Bi Ai = Ci⊕ ⊕ = ⊕ 用与非门）实现。 再取非，即一个非门（ 仿真与实验电路图：仿真与实验电路图如图1 所示。 专业：工科实验班 姓名：（周三下午） 学号： 日期：地点：东三306 B-1 图1
实验一-组合逻辑电路
东南大学电工电子实验中心 实验报告 课程名称：计算机结构与逻辑设计实验 第一次实验 实验名称：组合逻辑电路 院（系）：专业： 姓名：学号： 实验室: 实验组别： 同组人员：实验时间：2015年10月29 日 评定成绩：审阅教师：
一、实验目的 ①认识数字集成电路，能识别各种类型的数字器件和封装 ②掌握小规模组合逻辑和逻辑函数的工程设计方法 ③掌握常用中规模组合逻辑器件的功能和使用方法 ④学习查找器件资料，通过器件手册了解器件 ⑤了解面包板的基本结构、掌握面包板连接电路的基本方法和要求 ⑥了解实验箱的基本结构，掌握实验箱电源、逻辑开关和LED点平指示的 用法 ⑦学习基本的数字电路的故障检查和排除方法 ⑧学Mulitisim逻辑化简操作和使用方法 ⑨学习ISE软件操作和使用方法 二、实验原理 1.组合逻辑电路： 组合逻辑电路又称为门网络，它由若干门电路级联（无反馈）而成，其特点是（忽略门电路的延时）:电路某一时刻的输出仅由当时的输入变量取值的组合决定，而与过去的输入取值无关。 其一般手工设计的过程为： ①分析其逻辑功能 ②列出真值表 ③写出逻辑表达式，并进行化简 ④画出电路的逻辑图 2.使用的器件： 1）74HC00（四2输入与非门）：芯片内部有四个二输入一输出的与非门。 2）74HC20（双4输入与非门）：芯片内部有两个四输入一输出的与非门。注意，四输入不能有输入端悬空。 3）74HC04（六反相器）：芯片内部有六个非门，可以将输入信号反相。当然，也可以通过2输入与非门来实现，方法是将其一个输入端信号加高电平。 4）74HC151（数据选择器）：其功能犹如一个受编码控制的单刀多掷开关，可用在数据采集系统中，选择所需的信号。它有8个与门，各受信号A2、A1、A0的一组组合控制，再将这8个与门的输出端经一个或门输出，是一个与—或电路。 5）74HC138（3线-8线译码器）：其有三个使能端E1、E2、E3，可将地址段（A0、A1、A2）的二进制编码在Y0至Y7对应的输出端以低电平译出。 三、实验内容 必做实验： ①数值判别电路 a)设计一个组合逻辑电路，它接收一位8421BCD码B3B2B1B0，仅当2 < B3B2B1B0 < 7时 输出Y才为1（第6周实验课内指导教师验收）
基本逻辑门和逻辑电路实验报告
实验一 基本逻辑门和逻辑电路 一、实验目的 1．掌握TTL 与非门、或非门和异或门的输入与输出之间的逻辑关系； 2．掌握组合逻辑电路的基本分析方法； 3．熟悉TTL 小规模数字集成电路的外型、引脚和使用方法； 4．初步掌握“TDS -4数字系统综合实验平台”和常规实验仪器的使用方法。 二、实验器件和设备 1．四2输入与非门74LS00 1片 2．四2输入或非门74LS28 1片 3．四2输入异或门74LS86 1片 4．三态输出的四总线缓冲器74LS125 1片 5．TDS-4数字系统综合实验平台 1台 6．万用表 1个 三、实验内容 1．按图1.1测试与非门、或非门和异或门的输入和输出的逻辑关系； 图1.1 基本逻辑门 A1 B1 Y1 0 0 1 0 1 1 1 0 1 1 1 111B A Y ?=的真值表 222B A Y +=的真值表 A2 B2 Y2 0 0 1 1 0 0 0 1 0 1 1
A3 B3 Y3 0 0 0 0 1 1 1 0 1 1 1 333B A Y ⊕=的真值表 2．测试并分析下图1.2逻辑电路的功能。 图1.2 组合逻辑电路 A B C F1 F2 0 0 0 0 0 1 0 0 0 1 0 1 0 0 1 0 0 1 0 1 1 1 0 1 0 1 0 1 1 0 0 1 1 1 0 1 1 1 1 1 真值表 解：由逻辑电路图，可得 ()C B A B A F ?⊕??=1 ()C B A F ⊕⊕=2 化简得 BC AC AB F ++=1 由以上可知 1F 实现A 、B 、C 关于与和或的运算。 2F 实现异或门的运算。
