音频性能测试指引
音频线检验与试验作业指导

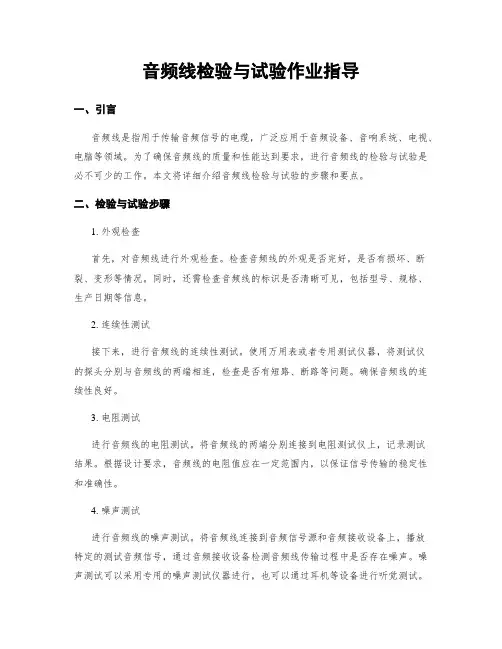

音频线检验与试验作业指导一、引言音频线是指用于传输音频信号的电缆，广泛应用于音频设备、音响系统、电视、电脑等领域。
为了确保音频线的质量和性能达到要求，进行音频线的检验与试验是必不可少的工作。
本文将详细介绍音频线检验与试验的步骤和要点。
二、检验与试验步骤1. 外观检查首先，对音频线进行外观检查。
检查音频线的外观是否完好，是否有损坏、断裂、变形等情况。
同时，还需检查音频线的标识是否清晰可见，包括型号、规格、生产日期等信息。
2. 连续性测试接下来，进行音频线的连续性测试。
使用万用表或者专用测试仪器，将测试仪的探头分别与音频线的两端相连，检查是否有短路、断路等问题。
确保音频线的连续性良好。
3. 电阻测试进行音频线的电阻测试。
将音频线的两端分别连接到电阻测试仪上，记录测试结果。
根据设计要求，音频线的电阻值应在一定范围内，以保证信号传输的稳定性和准确性。
4. 噪声测试进行音频线的噪声测试。
将音频线连接到音频信号源和音频接收设备上，播放特定的测试音频信号，通过音频接收设备检测音频线传输过程中是否存在噪声。
噪声测试可以采用专用的噪声测试仪器进行，也可以通过耳机等设备进行听觉测试。
5. 信号传输测试进行音频线的信号传输测试。
将音频线连接到音频信号源和音频接收设备上，播放不同频率、不同强度的音频信号，通过音频接收设备检测音频信号的传输质量。
可以使用频谱分析仪等设备对信号进行分析，评估音频线的传输性能。
6. 可靠性测试进行音频线的可靠性测试。
通过长期连续使用音频线，观察其在不同环境条件下的稳定性和耐用性。
也可以进行抗扭曲、抗拉力等特殊测试，以评估音频线的可靠性。
三、数据记录与分析在进行音频线检验与试验过程中，需要对每一步的测试结果进行准确记录。
记录包括测试日期、测试人员、测试仪器、测试参数、测试结果等信息。
通过对测试数据的分析，可以评估音频线的质量和性能是否符合要求。
四、结论与建议根据音频线的检验与试验结果，得出结论并提出相应的建议。
音频线检验与试验作业指导

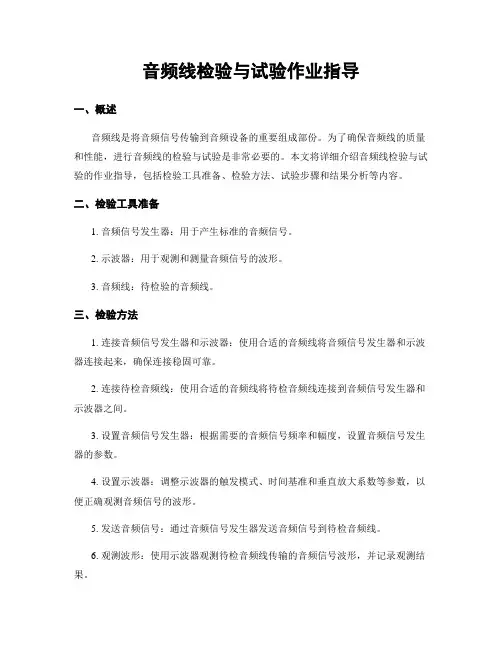

音频线检验与试验作业指导一、概述音频线是将音频信号传输到音频设备的重要组成部份。
为了确保音频线的质量和性能，进行音频线的检验与试验是非常必要的。
本文将详细介绍音频线检验与试验的作业指导，包括检验工具准备、检验方法、试验步骤和结果分析等内容。
二、检验工具准备1. 音频信号发生器：用于产生标准的音频信号。
2. 示波器：用于观测和测量音频信号的波形。
3. 音频线：待检验的音频线。
三、检验方法1. 连接音频信号发生器和示波器：使用合适的音频线将音频信号发生器和示波器连接起来，确保连接稳固可靠。
2. 连接待检音频线：使用合适的音频线将待检音频线连接到音频信号发生器和示波器之间。
3. 设置音频信号发生器：根据需要的音频信号频率和幅度，设置音频信号发生器的参数。
4. 设置示波器：调整示波器的触发模式、时间基准和垂直放大系数等参数，以便正确观测音频信号的波形。
5. 发送音频信号：通过音频信号发生器发送音频信号到待检音频线。
6. 观测波形：使用示波器观测待检音频线传输的音频信号波形，并记录观测结果。
7. 分析结果：根据观测到的波形，分析音频线的传输性能和质量。
四、试验步骤1. 准备工作：将音频信号发生器和示波器连接好，确保连接稳固可靠。
准备好待检音频线。
2. 设置音频信号发生器：根据需要的音频信号频率和幅度，设置音频信号发生器的参数。
3. 设置示波器：调整示波器的触发模式、时间基准和垂直放大系数等参数，以便正确观测音频信号的波形。
4. 连接待检音频线：使用合适的音频线将待检音频线连接到音频信号发生器和示波器之间。
5. 发送音频信号：通过音频信号发生器发送音频信号到待检音频线。
6. 观测波形：使用示波器观测待检音频线传输的音频信号波形，并记录观测结果。
7. 分析结果：根据观测到的波形，分析音频线的传输性能和质量。
如波形完整、无失真、无噪音等。
五、结果分析根据观测到的波形，可以对音频线的传输性能和质量进行评估。
以下是一些常见的结果分析：1. 波形完整度：观测到的波形应该是完整的，没有任何断裂或者畸变。
音频线检验作业指导

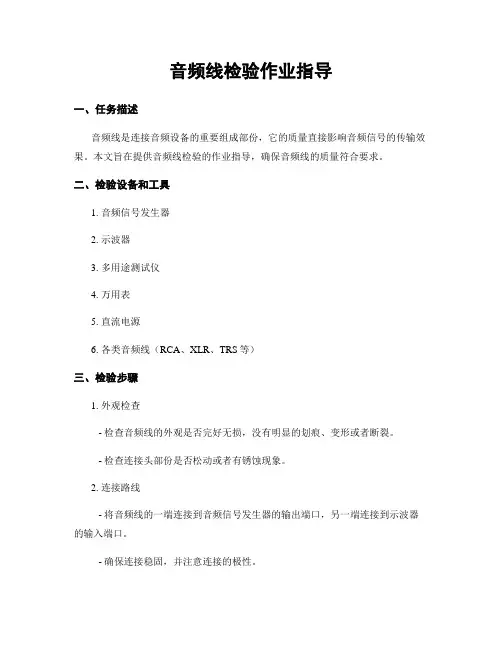

音频线检验作业指导一、任务描述音频线是连接音频设备的重要组成部份，它的质量直接影响音频信号的传输效果。
本文旨在提供音频线检验的作业指导，确保音频线的质量符合要求。
二、检验设备和工具1. 音频信号发生器2. 示波器3. 多用途测试仪4. 万用表5. 直流电源6. 各类音频线（RCA、XLR、TRS等）三、检验步骤1. 外观检查- 检查音频线的外观是否完好无损，没有明显的划痕、变形或者断裂。
- 检查连接头部份是否松动或者有锈蚀现象。
2. 连接路线- 将音频线的一端连接到音频信号发生器的输出端口，另一端连接到示波器的输入端口。
- 确保连接稳固，并注意连接的极性。
3. 频率响应测试- 调节音频信号发生器的频率输出范围，从低频到高频逐步调整。
- 在示波器上观察输出信号的波形，确保波形稳定、清晰，没有明显的失真或者畸变。
- 记录下频率响应曲线，以便后续分析。
4. 直流电阻测试- 使用多用途测试仪或者万用表，将测量引线分别连接到音频线的两个连接头上。
- 测量音频线的直流电阻，确保其数值在合理范围内。
- 检查是否存在短路、断路或者电阻异常的情况。
5. 信号幅度测试- 调节音频信号发生器的输出幅度，逐步增加信号幅度。
- 在示波器上观察输出信号的幅度变化，确保幅度随输入信号的增大而线性变化。
- 记录下信号幅度曲线，以便后续分析。
6. 信噪比测试- 将音频信号发生器的输出信号设置为最小幅度，确保音频线的输入端未连接任何外部信号源。
- 在示波器上观察输出信号的噪声水平，确保噪声水平较低且稳定。
- 计算信噪比，并与规定的标准进行比较。
7. 交叉干扰测试- 将音频线的一端连接到音频信号发生器的输出端口，另一端连接到示波器的输入端口。
- 将另一根音频线的一端连接到示波器的输出端口，另一端连接到音频信号发生器的输入端口。
- 调节音频信号发生器和示波器的参数，观察是否存在交叉干扰现象。
- 确保交叉干扰的幅度较低，不影响音频信号的传输质量。
音频测试方案
音频测试方案
一、前言
为确保音频设备在交付用户使用前具备卓越的性能和稳定的品质，本方案针对音频设备的功能、性能、可靠性和用户体验等方面进行系统性的测试。本方案旨在规范测试流程、方法和标准，为产品质量提升提供科学依据。
二、测试目标
1.确保音频设备的功能齐全，操作便捷；
2.评估音频设备的性能指标，满足国家和行业标准；
4.用户体验测试：模拟用户实际使用场景，评估音频设备的易用性、舒适度等。
六、测试流程
1.准备阶段：收集测试设备、标准、工具等；
2.测试计划：制定详细的测试计划，明确测试项目、方法、时间等；
3.测试执行：按照测试计划进行测试，记录测试数据；
4.数据分析：对测试数据进行分析，发现问题并提出改进措施；
5.撰写测试报告：整理测试结果，撰写测试报告；
3.用户需求：根据用户实际使用场景和需求进行测试。
五、测试方法
1.功能测试：检查音频设备的各项功能是否正常，如播放、暂停、停止、上一曲、下一曲等；
2.性能测试：评估音频设备的性能指标，如频率响应、失真度、信噪比等；
3.稳定性和可靠性测试：对音频设备进行长时间连续工作测试，检查设备在不同环境条件下的稳定性；
（3）信噪比：测试音频设备的信噪比，评估其抗干扰能力。
3.稳定性和可靠性测试：
（1）长时间连续工作测试：检查音频设备在长时间连续工作下的性能稳定性；
（2）环境适应性测试：检查音频设备在不同温度、湿度等环境条件下的性能稳定性。
4.用户体验测试：
（1）易用性测试：评估音频设备的操作便捷性、界面友好性等；
十、总结
本音频测试方案从功能、性能、可靠性和用户体验等方面对音频设备进行全面评估，旨在确保产品在交付用户前具备卓越的品质。通过严谨的测试流程和方法，为产品质量提升提供科学依据，助力企业提高市场竞争力。
音频线检验作业指导 (2)
音频线检验作业指导标题：音频线检验作业指导引言概述：音频线是连接音频设备的重要组成部份，质量好坏直接影响音频设备的音质表现。
因此，对音频线的检验工作至关重要。
本文将详细介绍音频线检验的作业指导，匡助读者了解如何正确进行音频线的检验工作。
一、外观检查1.1 检查外观是否完整：检查音频线外皮是否完整，是否有明显的划痕或者磨损。
1.2 检查连接头部份：检查音频线连接头是否有变形或者损坏，连接部份是否坚固。
1.3 检查线材颜色：检查音频线的线材颜色是否一致，是否有明显的色差。
二、连接测试2.1 测试连接性能：将音频线连接至音频设备，测试连接是否坚固，是否有松动或者断开现象。
2.2 测试信号传输：通过播放音频文件，测试音频线的信号传输是否畅通，是否有杂音或者断流现象。
2.3 测试连接稳定性：在连接状态下轻轻挪移音频线，测试连接是否稳定，是否会浮现信号不稳定的情况。
三、信号传输测试3.1 测试音频质量：通过播放不同音频文件，测试音频线传输的音质表现，是否有失真或者杂音。
3.2 测试音频频率响应：通过播放不同频率的音频文件，测试音频线的频率响应范围，是否有频率失真。
3.3 测试音频立体声效果：通过播放立体声音频文件，测试音频线的立体声效果表现，是否清晰立体。
四、电磁干扰测试4.1 测试电磁屏蔽效果：将音频线连接至电磁干扰较大的设备，测试音频线的电磁屏蔽效果，是否能有效减少干扰。
4.2 测试地线效果：测试音频线的地线效果，是否能有效减少接地噪音。
4.3 测试抗干扰能力：在电磁干扰环境下测试音频线的抗干扰能力，是否能保持音质稳定。
五、综合测试5.1 综合性能测试：对音频线进行综合测试，包括外观、连接性能、信号传输、电磁干扰等方面，综合评估音频线的整体性能。
5.2 故障排除：如果在测试中发现问题，及时进行故障排除，修复或者更换音频线。
5.3 定期检验：定期对音频线进行检验，确保音频线的性能稳定，避免影响音频设备的正常使用。
UPL音频测试操作指引

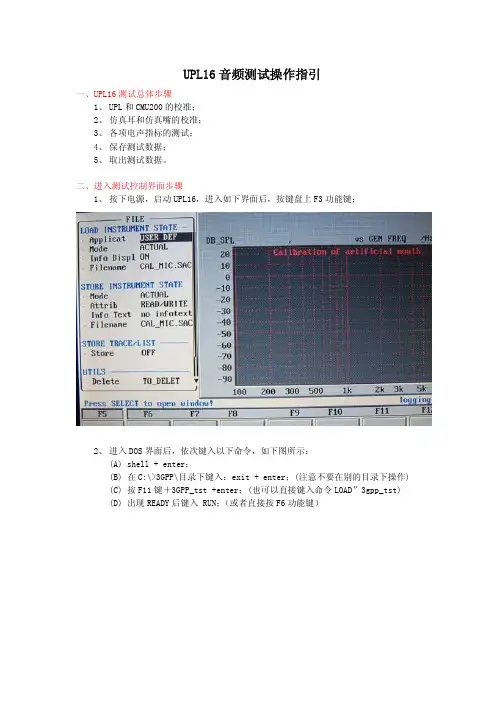

UPL16音频测试操作指引一、UPL16测试总体步骤1、 UPL和CMU200的校准；2、 仿真耳和仿真嘴的校准；3、 各项电声指标的测试；4、 保存测试数据；5、 取出测试数据。
二、进入测试控制界面步骤1、 按下电源，启动UPL16，进入如下界面后，按键盘上F3功能键；2、 进入DOS界面后，依次键入以下命令，如下图所示：(A) shell + enter；(B) 在C:\>3GPP\目录下键入：exit + enter；(注意不要在别的目录下操作)(C) 按F11键＋3GPP_tst +enter；(也可以直接键入命令LOAD”3gpp_tst)(D) 出现READY后键入 RUN；（或者直接按F6功能键）3、进入下图界面后，建立一文件夹以存放测试数据，如M910。
4、进入如下界面后，按F6（CONT）功能键；5、进入如下界面，请根据实际使用的仿真耳类型来选择，如TYPE 1;6、进入如下界面，按F6（CONT）功能键；7、进入如下测试控制界面。
其中F12为移位键，按下可到下一显示页面（第二页）：F5、F12可以上翻下翻滚动页面，选择测试项目（第三页）：三、UPL16和CMU200的校准注意：UPL16和CMU200只要校准一次即可，如果更换了CMU200或者UPL才需要进行新的校准。
1、利用F12功能键进入CALIBRATION(校准)选择目录，选择CMU-COD。
如下图所示。
2、进入下图所示界面，按照提示，在手机和CMU200之间建立呼叫，并把Bit Stream 设为“Decoder Cal”。
然后按F6（CONT）功能键。
3、得到如下界面，此时校准值为3.24dB。
按F6键（CONT）功能键。
4、按照提示，把Bit Stream 设为“Encoder Cal”。
然后按F6（CONT）功能键。
5、得到Encoder的校准值为1093mV。
校准完毕。
四、UPL和仿真耳、仿真嘴的校准（一）、仿真耳的校准:1、用F12功能键使UPL16进入下图测试选项，选择F6(EAR)。
音频线检验与试验作业指导
音频线检验与试验作业指导一、任务概述音频线是用于传输音频信号的电缆，以保证音频信号的传输质量和稳定性。
本文将详细介绍音频线的检验与试验作业指导，包括检查音频线的外观、测试电阻、测试电容、测试电感等内容，以确保音频线的质量符合标准要求。
二、检查音频线的外观1. 外观检查：检查音频线的外观是否完好无损，包括外皮是否有破损、线芯是否暴露等情况，确保音频线没有任何物理损坏。
三、测试电阻1. 连接测试仪器：将音频线的两端分别连接到测试仪器的测试接口上。
2. 测试电阻：使用测试仪器进行电阻测试，记录测试结果。
3. 判断电阻值是否合格：根据标准规定的电阻范围，判断测试结果是否在合格范围内。
若不合格，则音频线可能存在导线损坏或者接触不良等问题，需要进行修复或者更换。
四、测试电容1. 连接测试仪器：将音频线的两端分别连接到测试仪器的测试接口上。
2. 测试电容：使用测试仪器进行电容测试，记录测试结果。
3. 判断电容值是否合格：根据标准规定的电容范围，判断测试结果是否在合格范围内。
若不合格，则音频线可能存在绝缘层损坏或者介质老化等问题，需要进行修复或者更换。
五、测试电感1. 连接测试仪器：将音频线的两端分别连接到测试仪器的测试接口上。
2. 测试电感：使用测试仪器进行电感测试，记录测试结果。
3. 判断电感值是否合格：根据标准规定的电感范围，判断测试结果是否在合格范围内。
若不合格，则音频线可能存在线圈损坏或者磁场干扰等问题，需要进行修复或者更换。
六、总结通过对音频线的外观检查以及电阻、电容、电感等参数的测试，可以全面评估音频线的质量状况。
若发现任何不合格的情况，应及时采取修复或者更换措施，以确保音频线的传输质量和稳定性。
同时，定期进行音频线的检验与试验工作，可以提前发现潜在问题并进行预防性维护，延长音频线的使用寿命。
以上是对音频线检验与试验作业的详细指导，希翼能对您的工作有所匡助。
如有任何疑问，请随时与我们联系。
音频线检验与试验作业指导
音频线检验与试验作业指导引言概述：音频线是连接音频设备的重要组成部分，其质量直接影响音频信号的传输效果。
为了确保音频线的质量和性能，进行音频线的检验与试验是必不可少的。
本文将详细介绍音频线检验与试验的相关内容，包括检查外观、测试电阻和电容、测量信号传输等方面。
一、外观检查1.1 首先检查音频线的外观是否完好无损，包括线材是否有明显的划痕、断裂或损坏等情况。
1.2 检查音频线的连接头部分，确认连接头是否完好，接触部分是否有氧化或锈蚀现象。
1.3 检查音频线的插头和插孔，确保插头和插孔之间的配合度良好，插拔无阻力。
二、电阻和电容测试2.1 使用万用表或专用测试仪器测试音频线的电阻，确保电阻值在合理范围内，以保证音频信号的传输质量。
2.2 测试音频线的电容值，检查电容是否在正常范围内，以避免因电容异常导致的信号失真或干扰。
2.3 对于长距离传输的音频线，可以进行串扰测试，以评估线材之间的干扰程度，进一步优化信号传输效果。
三、信号传输测试3.1 使用音频信号源和音频接收设备，连接音频线进行信号传输测试，检查音频信号的传输是否稳定、清晰。
3.2 测试音频线在不同频率下的传输性能，包括低频、中频和高频等，确保音频线在各个频段均能传输出准确的信号。
3.3 对于特殊要求的音频线，如高保真音频线，可以进行失真测试和频率响应测试，以评估音频线的性能和品质。
四、附加功能测试4.1 对于带有附加功能的音频线，如麦克风线或耳机线，可以测试其附加功能的正常工作情况，如麦克风的录音效果或耳机的立体声效果等。
4.2 测试音频线的可靠性和耐久性，进行插拔测试和弯曲测试，以确保音频线在长时间使用中不易损坏。
4.3 对于特殊环境下使用的音频线，如防水音频线或防火音频线，可以进行相应的防护性能测试，以确保音频线在特殊环境下的可靠性。
五、维护和保养5.1 定期清洁音频线的连接头部分，避免接触部分积累灰尘或氧化物，影响信号传输效果。
5.2 注意避免音频线的过度拉扯或弯曲，以免导致线材损坏或接触不良。
