开关电源电性能测试标准和方法
最新开关电源测试标准

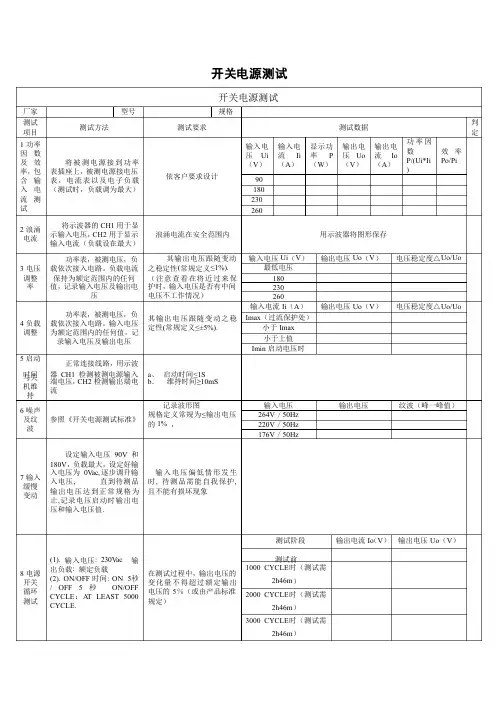

开关电源测试开关电源测试开关电源测试厂家厂家型号型号规格规格测试项目项目 测试方法测试方法测试要求测试要求测试数据测试数据判定1功率因数及效率，包含输入电流测试 将被测电源接到功率表插座上，被测电源接电压表，电流表以及电子负载（测试时，负载调为最大）（测试时，负载调为最大）依客户要求设计依客户要求设计输入电压Ui （V ）输入电流Ii （A ） 显示功率P （W ） 输出电压Uo （V ） 输出电流Io （A ） 功率因数P/(Ui*Ii ) 效率Po/Pi 90 180 230 260 2浪涌电流电流将示波器的CH1用于显示输入电压，CH2用于显示输入电流（负载设在最大）输入电流（负载设在最大） 浪涌电流在安全范围内浪涌电流在安全范围内 用示波器将图形保存用示波器将图形保存3电压调整率功率表，被测电压，负载依次接入电路。
载依次接入电路。
负载电流负载电流保持为额定范围内的任何值，记录输入电压及输出电压 其输出电压跟随变动之稳定性(常规定义≤1%). （注意查看在将近过来保护时，输入电压是否有中间电压不工作情况）电压不工作情况） 输入电压Ui （V ）输出电压Uo （V ）电压稳定度△Uo/Uo 最低电压最低电压 180 230 260 4负载调整调整功率表，被测电压，负载依次接入电路。
载依次接入电路。
输入电压输入电压为额定范围内的任何值，为额定范围内的任何值，记记录输入电压及输出电压录输入电压及输出电压 其输出电压跟随变动之稳定性(常规定义≤±5%).输入电流Ii （A ） 输出电压Uo （V ） 电压稳定度△Uo/Uo Imax （过流保护处）小于Imax 小于上值小于上值 Imin 启动电压时启动电压时5启动时间与关机维持 正常连接线路，用示波器CH1检测被测电源输入端电压，CH2检测输出端电流a 、 启动时间≤1Sb ． 维持时间≥10mS6噪声及纹波参照《开关电源测试标准》参照《开关电源测试标准》记录波形图记录波形图规格定义常规为≤输出电压的1% ， 输入电压输入电压 输出电压输出电压 纹波（峰一峰值）纹波（峰一峰值）264V ／50Hz 220V ／50Hz 176V ／50Hz 7输入缓慢变动变动设定输入电压90V 和180V ，负载最大，设定好输入电压为入电压为 0V ac,逐步调升输入电压, 直到待测品输出电压达到正常规格为止,记录电压启动时输出电压和输入电压值. 输入电压偏低情形发生时, 待测品需能自我保护, 且不能有损坏现象且不能有损坏现象8电源开关循环测试测试(1). 输入电压: : 230V 230V ac 输出负载: 额定负载额定负载 (2). (2). ON/OFF ON/OFF 时间: : ON 5ON 5秒 / OFF 5秒 ON/OFF CYCLE ：A T LEAST LEAST 5000 5000 CYCLE. 在测试过程中，输出电压的变化量不得超过额定输出电压的5％（或由产品标准规定）规定）测试阶段测试阶段输出电流Io （V ） 输出电压Uo （V ）测试前测试前1000 CYCLE 时（测试需2h46m ）2000 CYCLE 时（测试需2h46m ）3000 CYCLE 时（测试需2h46m ）4000 CYCLE 时（测试需2h46m ）5000 CYCLE 时（测试需2h46m ）9过流过流 保护保护 连接好线路，调节负载缓慢增大，当显示输出为0时，即出现过流即出现过流 输出电流过高时是否保护, 保护点是否在规格要求內，且能恢复正常，內，且能恢复正常，过流保护点电流I= 10短路保护 直接将输出端短路，直接将输出端短路，观察输观察输入功率和输出电流入功率和输出电流 输出短路应无能量危险，输出短路应无能量危险，撤撤消短路后，在满载状态下能自动恢复自动恢复11过压保护 方法一：看线路是否有此功能方法二：增大输出电压值至保护保护输出过压保护后，撤销后，在满状态下能恢复正常在满状态下能恢复正常过压保护值U= 12开关管漏极峰值电压电压 用示波器正极接被测开关管漏极，负极接地管漏极，负极接地 记录波形图记录波形图13连续工作可靠性实验实验 施加额定输入电压与额定输出负载，在工作温度上限条件下连续测试500h ，在室温条件下连续测试1000h 。
开关电源32个检测项目检测方法与检测设备
开关电源32个检测项目检测方法与检测设备开关电源是现代电子产品中常见的电源类型，它具有功率转化效率高、体积小、重量轻、使用方便等优点。
为了确保开关电源的质量和性能，需要进行一系列的检测项目。
1.输入电压范围测试：通过改变电源输入电压进行测试，判断开关电源在不同电压范围内的输出情况。
检测方法为改变输入电压并观察输出电压变化，检测设备为数字电压表。
2.输出电压范围测试：通过改变开关电源的输出负载进行测试，判断开关电源的输出电压范围。
检测方法为改变输出负载并观察输出电压变化，检测设备为数字电压表。
3.输出电压精度测试：使用高精度数字电压表测量开关电源的输出电压，与设定值进行对比，判断输出电压的精度。
检测设备为高精度数字电压表。
4.输出电流范围测试：通过改变开关电源的输出负载进行测试，判断开关电源的输出电流范围。
检测方法为改变输出负载并观察输出电流变化，检测设备为数字电流表。
5.输出电流精度测试：使用高精度数字电流表测量开关电源的输出电流，与设定值进行对比，判断输出电流的精度。
检测设备为高精度数字电流表。
6.输出功率测试：通过测量输出电压和输出电流的乘积，计算出开关电源的输出功率。
检测设备为数字电压表和数字电流表。
7.效率测试：通过测量开关电源的输入功率和输出功率的比值，计算出开关电源的效率。
检测设备为数字功率计和负载。
8.开机过压测试：将开关电源的输入电压调整至设定值的两倍，观察开关电源的输出电压情况。
检测设备为数字电压表。
9.短路保护测试：在开关电源的输出端短接一个负载，观察开关电源是否能自动切换到短路保护状态。
检测设备为负载。
10.过流保护测试：在开关电源的输出端增加一个大负载，观察开关电源是否能自动切换到过流保护状态。
检测设备为负载。
11.过载保护测试：在开关电源的输出端增加一个超出额定负载的负载，观察开关电源是否能自动切换到过载保护状态。
检测设备为负载。
12.输出电压波动测试：在开关电源的输出端接入一个示波器，观察输出波形是否正常。
开关电源电气性能测试规范
1.0 目的:统一定义本司电源产品的测试方法与标准, 给电源的测试提供一个方法依据, 从而使电源的测试能够正确、准确地进行。
2.0 适用范围:适用于测试工程师、技术员和工程测试人员对本司所有电源类产品的测试验证.3.0 定义略4.0 权责:测试组：测试工程师、技术员对各阶段样机进行测试验证, 并提供测试报告研发组: 针对测试组在测试过程中提出的问题点进行改善.5.0 程序内容:5.1 输入电流5.1.1 测试条件5.1.1.1 输入电压: 下限电压/上限电压/额定电压5.1.1.2 负载: 满载条件5.1.1.3 环境温度: 室温5.1.2 测试设备5.1.2.1 可编程交流源5.1.2.2 精密电子负载5.1.2.3 电参数测试仪5.1.3测试方法与步骤5.1.3.1接线方法请参考下图5.1.3.2 说明: 当DC输入时, 图中Power analyzer（电参数测试仪）用万用表替代测试电流5.1.3.3 依照客户规格输入电压设定AC Source/DC Source的输出电压5.1.3.4 依照客户规格的满载条件设定电子负载带载条件5.1.3.5 开启AC Source 电源输出并确认EUT正常动作后, 直接读取电参数测试仪的电流读值或AC SOURCE上的电流读值即为输入电流值5.1.3.6 DC输入时, 用导线直接将DC Source与EUT连接, 用钳流表量测其输入电流5.1.4 判定标准依照客户规格或开发样机规格书所定的标准判定, 若规格无输入电流测试的判定标准, 则此项测试仅供参考5.1.5 注意事项5.1.5.1 若客户对输入电流之量测条件有特别的要求, 则测试标准条件的设定以客户规格为准5.1.5.2 通常在外部环境为高温, EUT 规定的最低电压输入, EUT满载的条件下, 所测得的电流最大5.1.5.3 电参数测试仪上显示的电流值的精确度要比AC Source 显示的电流值要高,建议用电参数测试仪读取5.2 启动冲击电流5.2.1 测试条件5.2.1.1 通常在高温环境、EUT允许最高的输入电压（AC输入的相位角建议为９０℃或２７０℃）及满载条件下所测得的数值最大5.2.1.2 如客户无特别要求, 本司的测试要求在常温条件下测试5.2.1.3 一般而言, 客户所定的冲击电流规格时通常会分别规定热态及冷态时的最大值, 故量测时严格以客户要求为准5.2.2 测试设备5.2.2.1 可编程交流源5.2.2.2 精密电子负载5.2.2.3 数字示波器5.2.2.4 电流探头5.2.3 测试方法与步骤5.2.3.1 依据下图将仪器和待测物接线.5.2.3.2 依照客户规格输入电压之上下限设定AC Source之电压输出.5.2.3.3 依照客户规格作业温度的高温设定外部环境(Chamber)温度.5.2.3.4 依照客户规格的满载条件设定电子负载条件: 满载.5.2.3.5 连接电流探头与示波器, 设置适当的档位, 将示波器触发设定为Normal捕获冲击电流波形.5.2.3.6 开启AC Source/DC Source 电源瞬间, 示波器所取得的电流波形并判读其最高点的读值为冲击电流, 存储该冲击电流波形5.2.4 判定标准依照客户规格或本司企业标准所定标准判定, 若规格无Inrush current测试标准, 则此测试仅供参考5.2.5 注意事项5.2.5.1 冷机定义为: 当通电后, 该EUT必须断电15分钟后方测试5.2.5.2 热机定义为：热机10分钟以上, 则需要在常温下冷却2小时后方算为冷机5.3 调整率测试5.3.1 测试条件5.3.1.1 输入电压: 上限电压、额定电压、下限电压5.3.1.2 环境温度: 下限工作温度, 室温, 上限工作温度5.3.1.3 负载情况：满载（100%Load）, 半载（50%Load）；轻载（10%Load）；空载（0%Load）5.3.2 测试设备5.3.2.1 可编程交流源5.3.2.2 精密电子负载5.3.2.3 恒温恒湿箱5.3.3 测试方法与步骤.1 依据下图将仪器和待测物接线。
开关电源的测试方法
开关电源的测试方法开关电源是一种将交流电转换为直流电的电源装置，广泛应用于各种电子设备中。
为了确保开关电源的安全性和可靠性，在生产过程中需要进行各种测试。
下面是一些常用的开关电源测试方法的介绍。
1.输入电压范围测试：开关电源的输入电压范围通常在规格书中给出，测试时需使用恒流源或者电阻负载，逐渐调整输入电压，记录开关电源正常工作的最低和最高输入电压。
2.静态负载测试：静态负载测试用于测试开关电源在不同负载条件下的输出电压和电流稳定性。
首先，将开关电源连接到标准负载上，然后改变负载电阻（或电流），记录输出电压和电流的变化。
通过与规格书中的要求进行比较，评估开关电源的输出稳定性。
3.动态响应测试：动态响应测试用于测试开关电源在负载变化时的响应速度和稳定性。
测试时首先将开关电源加载到一个稳定的状态，然后进行负载变化，如从无负载到满负载，或者从满负载到无负载，记录输出电压和电流的变化。
通过与规格书中的要求进行比较，评估开关电源的动态响应能力。
4.效率测试：效率测试用于评估开关电源的能量转换效率。
测试时，将开关电源连接到一个恒定的负载上，然后测量输入功率和输出功率，计算开关电源的转换效率。
通常，测试点包括整个负载范围和不同输入电压下的效率。
5.温度测试：温度测试用于评估开关电源在不同负载和温度条件下的工作可靠性。
测试时，将开关电源加载到一个特定的负载上，然后在不同的温度环境中进行测试，记录开关电源的温度、负载和时间。
通过与规格书中的要求进行比较，评估开关电源的工作可靠性。
6.电磁兼容性测试：电磁兼容性测试用于评估开关电源在电磁环境中的抗干扰能力和干扰产生能力。
测试时，将开关电源连接到一个标准负载上，然后引入不同的电磁场（如辐射场和传导场）进行测试，记录开关电源的输出噪声和接受到的外部干扰。
通过与规格书中的要求进行比较，评估开关电源的电磁兼容性。
除了上述测试方法，还可以进行其他测试，如输入和输出电流纹波测试、过压保护测试、短路保护测试等。
开关电源32个检测项目检测方法与检测设备
开关电源32个检测项目检测方法与检测设备开关电源是一种将交流电转化为直流电的电源设备，广泛应用于电子产品、通信设备、工业自动化等领域。
为了确保开关电源的性能和安全，常需要对其进行多个检测项目的测试。
下面将介绍开关电源常见的32个检测项目的方法和相应的检测设备。
1.输入电压范围：通过设置不同的输入电压，检测开关电源的工作状态是否正常。
通常可以使用数字多用表或专用输入电压模拟器进行测试。
2.输入电压波动：通过改变输入电压的大小和频率，检测开关电源在电压波动情况下的输出是否正常。
可以使用数字多用表或示波器进行测量。
3.输出电压范围：通过设置不同的输出负载和电流条件，检测开关电源输出电压的稳定性。
可以使用数字多用表或示波器进行测量。
4.输出电压稳定性：在不同负载和输入电压条件下，检测开关电源输出电压的稳定性。
通常使用数字多用表或示波器进行测量。
5.输出电压调整率：通过改变输入电压或负载情况下的输出电压变化，检测开关电源对输入电压和负载变化的响应速度。
可以使用数字多用表或示波器进行测量。
6.输出电流范围：通过改变输出电流负载，检测开关电源的输出电流是否满足要求。
可以使用电流表进行测量。
7.输出电流稳定性：在不同负载和输入电压条件下，检测开关电源输出电流的稳定性。
通常使用电流表进行测量。
8.输出电流调整率：通过改变输入电压或负载情况下的输出电流变化，检测开关电源对输入电压和负载变化的响应速度。
可以使用电流表进行测量。
9.输出功率范围：通过改变输出电压和电流负载，检测开关电源的输出功率是否满足要求。
可以使用功率计进行测量。
10.效率：通过输入功率和输出功率的比值，检测开关电源的转换效率。
可以使用功率计进行测量。
11.输入功率因数：通过测量开关电源的输入电流和输入电压的相位差，检测开关电源的输入功率因数。
可以使用功率因数仪进行测量。
12.输出纹波电压：通过示波器测量开关电源输出电压的纹波情况，以评估电源的滤波效果。
开关电源电性能测试标准和方法
开关电源电性能测试标准和方法开关电源是一种常用于电子设备中的电源供应器。
为了确保开关电源能够正常稳定地工作，并且符合安全要求，需要进行电性能测试。
下面将介绍开关电源电性能测试的标准和方法。
1.输出电压稳定性测试：输出电压稳定性是指开关电源在负载变化时的输出电压波动情况。
测试时需要将开关电源连接至标准负载，并进行负载变化测试。
测试时间通常为30分钟，记录每分钟的输出电压值。
测试结果应该符合下列标准要求：-输出电压小于等于额定值的2％；-输出电压波动小于等于额定值的1％。
2.输出电流稳定性测试：输出电流稳定性是指开关电源在负载变化时的输出电流波动情况。
测试方法与输出电压稳定性测试类似，将开关电源连接至标准负载，并进行负载变化测试。
测试时间通常为30分钟，记录每分钟的输出电流值。
测试结果应该符合下列标准要求：-输出电流小于等于额定值的2％；-输出电流波动小于等于额定值的1％。
3.输入电流波动测试：输入电流波动是指开关电源在输入电压变化时的电流波动情况。
测试时需要将开关电源连接至标准负载，并进行输入电压变化测试。
测试方法为在额定电压下，逐渐增加或减小输入电压，测试过程中记录每个输入电压下的输入电流值。
测试结果应该符合下列标准要求：-输入电流小于等于额定值的2％；-输入电流波动小于等于额定值的1％。
4.效率测试：效率是指输出功率与输入功率的比值。
测试时需要测量开关电源的输入功率和输出功率，计算出效率值。
测试条件包括额定负载、满载和轻载三种情况。
测试结果应该符合下列标准要求：-额定负载情况下，效率应大于等于额定值的80％；-满载情况下，效率应大于等于额定值的85％；-轻载情况下，效率应大于等于额定值的70％。
5.过电流保护测试：过电流保护是指在负载过大时，开关电源能够及时切断输出电流以保护负载和电源自身。
测试时需要将开关电源连接至过负载情况，记录开关电源的响应时间。
测试结果应该符合下列标准要求：-响应时间应小于等于额定值的10毫秒。
开关电源的测试项目以及方法
开关电源的测试项目以及方法开关电源是一种用于对电能进行转换和控制的电子设备。
它广泛应用于计算机、通信、家电等领域。
为了确保开关电源的正常工作和安全性能，需要进行一系列的测试。
下面将介绍开关电源的一些常见测试项目及测试方法。
一、静态参数测试1.输入电压范围测试：通过增加或减小输入电压，测试开关电源在各个输入电压范围内的工作状态和性能。
2.输出电压测量：使用数字电压表或示波器，测量开关电源在各个输出负载下的输出电压值，并比较与额定输出电压的误差。
3.输出电流测量：利用电流表或电流互感器，测量开关电源在各个负载下的输出电流，并比较与额定输出电流的误差。
二、工作状态测试1.转换速度测试：通过改变输入或负载条件，测试开关电源在不同工作状态下的转换速度。
2.过载保护测试：在满负载状态下，增加输出负载，观察开关电源是否能及时启动过载保护功能。
3.温度测试：在不同环境温度下，测量开关电源的温度变化，以评估其散热性能和温度稳定性。
三、效率测试1.输入功率测量：通过测量输入电压和输入电流，计算开关电源的输入功率，并比较与额定输入功率的误差。
2.输出功率测量：通过测量输出电压和输出电流，计算开关电源的输出功率，并比较与额定输出功率的误差。
3.效率计算：根据输入功率和输出功率的测量结果，计算开关电源的效率，并比较与额定效率的误差。
四、安全性能测试1.绝缘电阻测量：使用绝缘电阻测试仪，测量开关电源的输入与输出接地的绝缘电阻值，并比较与标准要求的误差。
2.泄漏电流测量：通过使用漏电流测试仪，测量开关电源在正常工作状态下的漏电流值，并比较与安全标准的限制。
3.短路保护测试：在空载状态下，将输出引线短接，观察开关电源是否能及时启动短路保护功能。
以上是开关电源常见的测试项目及测试方法，通过这些测试可以评估开关电源的性能和安全性能，并确保其正常工作和安全可靠。
在进行测试时，应根据具体的产品要求和标准，选择适当的测试设备和测试方法，以确保测试结果的准确性和可靠性。
开关电源测试标准
开关电源测试标准首先，开关电源测试标准主要包括以下几个方面，输入电压范围测试、输出电压稳定性测试、负载调整测试、效率测试、温升测试等。
其中，输入电压范围测试是指在规定的输入电压范围内，测试开关电源的输出电压是否能够稳定输出。
输出电压稳定性测试是指在不同负载情况下，测试开关电源的输出电压是否能够保持稳定。
负载调整测试是指在不同负载情况下，测试开关电源的输出电压是否能够在规定范围内进行调整。
效率测试是指测试开关电源在不同负载情况下的能效表现。
温升测试是指测试开关电源在长时间工作后的温升情况，以及是否符合相关安全标准。
其次，开关电源测试标准的制定需要遵循相关的国际标准和行业标准。
例如，国际电工委员会（IEC）发布了一系列关于电子设备测试的标准，其中包括了开关电源测试的相关内容。
此外，国家质量监督检验检疫总局（AQSIQ）和中国国家标准化管理委员会（SAC）也发布了一系列关于电子设备测试的国家标准和行业标准，对于开关电源测试标准的制定提供了参考依据。
再次，开关电源测试标准的制定对于电子设备制造企业具有重要意义。
通过严格执行开关电源测试标准，可以保证产品的质量和安全性，提高产品的市场竞争力。
同时，对于消费者来说，可以更加放心地选择和使用符合标准的电子设备，保障自身和家庭的安全。
最后，开关电源测试标准的不断完善和更新也是非常必要的。
随着科技的不断进步和市场需求的不断变化，开关电源的性能要求也在不断提高。
因此，相关的标准和测试方法也需要不断进行修订和完善，以适应新的需求和挑战。
总之，开关电源测试标准是电子设备制造行业中不可或缺的一部分。
通过严格执行相关标准，可以保证产品的质量和安全性，促进行业的健康发展。
希望本文能够对大家有所帮助，也希望大家能够更加重视和关注开关电源测试标准的相关内容。
