电工基础考试题- 含答案
电工基础知识考试题及答案
电工基础知识考试题及答案一、选择题（每题2分，共20分）1. 电流的单位是：A. 伏特（V）B. 安培（A）C. 欧姆（Ω）D. 瓦特（W）答案：B2. 欧姆定律的公式是：A. V = I * RB. I = V / RC. R = V / ID. A + B + C答案：B3. 以下哪个不是导体？A. 铜B. 铁C. 塑料D. 铝答案：C4. 三相交流电的相位差是：A. 0度B. 30度C. 60度D. 120度答案：D5. 一个电阻为10Ω的电路，通过它的电流为2A，那么这个电阻两端的电压是：A. 20VB. 40VC. 80VD. 100V答案：A6. 电容器的单位是：A. 法拉（F）B. 欧姆（Ω）C. 安培（A）D. 伏特（V）答案：A7. 变压器的工作原理是：A. 电磁感应B. 电热效应C. 光电效应D. 霍尔效应答案：A8. 以下哪个不是电路的三种基本状态？A. 开路B. 短路C. 断路D. 接通答案：C9. 电流的热效应可以用来：A. 测量电压B. 测量电流C. 加热物体D. 测量电阻答案：C10. 交流电的频率单位是：A. 赫兹（Hz）B. 欧姆（Ω）C. 安培（A）D. 伏特（V）答案：A二、填空题（每题2分，共20分）11. 电阻串联时，总电阻等于各电阻之______。
答案：和12. 电感的单位是______。
答案：亨利（H）13. 电路中电流的流动方向是从电源的______极流向负极。
答案：正14. 电流的三种效应包括热效应、磁效应和______。
答案：化学效应15. 交流电的有效值是其最大值的______倍。
答案：√2/216. 电流互感器的作用是______。
答案：将大电流转换为小电流17. 电能的单位是______。
答案：焦耳（J）18. 并联电路中，各支路两端的电压______。
答案：相等19. 电路中功率的计算公式是P = V × __________。

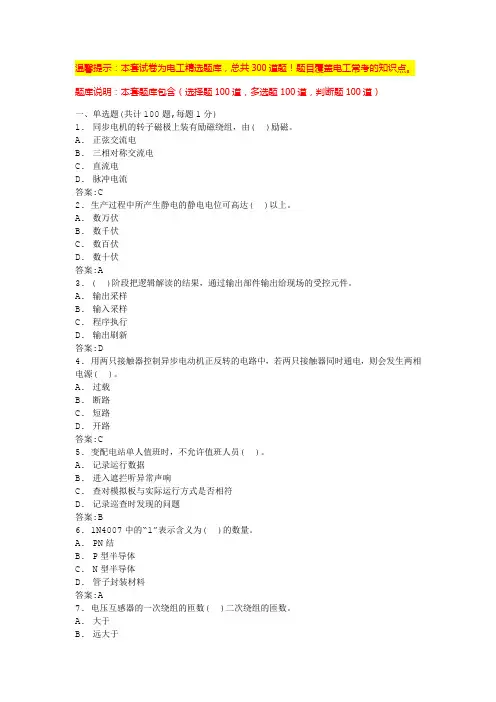

电工基础考试题及答案(含答案)
温馨提示：本套试卷为电工精选题库，总共300道题！题目覆盖电工常考的知识点。
题库说明：本套题库包含（选择题100道，多选题100道，判断题100道）一、单选题(共计100题,每题1分)1.同步电机的转子磁极上装有励磁绕组，由( )励磁。
A.正弦交流电B.三相对称交流电C.直流电D.脉冲电流答案:C2. 生产过程中所产生静电的静电电位可高达( )以上。
A.数万伏B.数千伏C.数百伏D.数十伏答案:A3. ( )阶段把逻辑解读的结果，通过输出部件输出给现场的受控元件。
A.输出采样B.输入采样C.程序执行D.输出刷新答案:D4. 用两只接触器控制异步电动机正反转的电路中，若两只接触器同时通电，则会发生两相电源( )。
A.过载B.断路C.短路D.开路答案:C5. 变配电站单人值班时，不允许值班人员( )。
A.记录运行数据B.进入遮拦听异常声响C.查对模拟板与实际运行方式是否相符D.记录巡查时发现的问题答案:B6. 1N4007中的“1”表示含义为( )的数量。
A.PN结B.P型半导体C.N型半导体D.管子封装材料答案:A7. 电压互感器的一次绕组的匝数( )二次绕组的匝数。
A.大于B.远大于D.远小于答案:B8. 用于电气作业书面依据的工作票应一式( )份。
A. 2B. 3C. 4答案:A9. 以下不属于职业危害因素的是()。
(1)粉尘(2)化学因素(3)物理因素(4)放射性物质(5)脚手架.阶梯和活动梯架缺陷A.（1）（2）B.（2）（3）C.（3）（4）D.（5）答案:D10. 在有中性点的电源供电系统中，相电压指的是( )的电压。
A.相线对地B.相线对中性点C.相线对相线D.中性线对地答案:B11. ( )是用来安装和拆卸高压熔断器或执行其他类似工作的工具。
A.绝缘夹钳B.绝缘杆C.验电器D.绝缘手套答案:A12. 变压器是一种( )的电气设备，它利用电磁感应原理将一种电压等级的交流电转变成同频率的另一种电压等级的交流电。
电力电工基础习题(附参考答案)
电力电工基础习题（附参考答案）一、单选题（共50题，每题1分，共50分）1、在纯电感电路中，（）等于电压有效值与电流有效值乘积。
A、瞬时功率B、无功功率C、有功功率D、视在功率正确答案：B2、白炽灯的额定工作电压为220V，它允许承受的最大电压为（）。
A、440VB、220VC、380VD、311V正确答案：D3、三相对称的额定工作电压为380V，有我国供电系统供电，该三相负载应接成（）。
A、两种接法都不行B、星形接法C、两种接法都行D、三角形接法正确答案：B4、把一定长度的导线的直径减少1倍，其电阻值将变为原来的（）倍。
A、1B、4C、2D、3正确答案：B5、阻值不随外加电压或电流的大小而改变的电阻叫（）。
A、非线性电阻B、线性电阻C、可变电阻D、固定电阻正确答案：B6、三相对称负载作三角形联接时，相电流是10A，线电流最接近的值是A、14AB、17AC、7AD、20A正确答案：B7、单相正弦交流电的电压表示为100V，则其峰值为（）。
A、100VB、141VC、173VD、220V正确答案：B8、电阻元件是（）元件。
A、储存磁场能量B、储存热能C、储存电场能量D、耗能正确答案：D9、电动机铭牌上标注的额定功率是指电动机的（）。
A、视在功率B、无功功率C、有功功率D、总功率正确答案：C10、在选择量程时，若事先不知道被测量的大小，应先选用（）试测，再逐步换用适当的量程。
A、次大量程B、最大量程C、最小量程D、次小量程正确答案：B11、在单位时间内电流所做的功称为（）。
A、电功率B、电功D、电能正确答案：A12、三相电源星型联接时，相电压是220V，线电压最接近的值是（）。
A、110VB、220VC、380VD、440V正确答案：C13、交流机电产品铭牌上的额定值是指交流电的（）。
A、瞬时值B、有效值C、最大值D、平均值正确答案：B14、导电性能介于导体和绝缘体之间的物体叫做（）。
A、二极管B、绝缘体C、导体D、半导体正确答案：D15、当外加电阻R上的电压为U时，其消耗的功率为1W，其电压增大一倍，其消耗的功率为（）。
电工基础知识测试题含参考答案
电工基础知识测试题含参考答案一、单选题（共50题，每题1分，共50分）1、固定式配电箱、开关箱的中心点与地面的垂直距离应为 ( ) m 。
A、0.8~1.6B、1.6~1.8C、1.4~1.6D、1.0~1.s正确答案：C2、热继电器的保护特性与电动机过载特性贴近，是为了充分发挥电机的（）能力。
A、限压B、过载C、节流D、控制正确答案：B3、单股小截面铜导线在电器和端子板上的连按亦可采用( )。
A、套管压按B、绞按法C、螺钉压按法D、缠绕法正确答案：C4、在中性点直按按地的电力系统中，为了保证按地的作用和效果，除在中性点处直按按地外，还须在中性线上的一处或多处再作按地，称为（）。
A、保护按地B、工作按地C、防雷按地D、重复按地正确答案：D5、开关箱内的漏电保护器额定漏电动作不应大千 ( ) mA 。
A、10B、20C、30D、40正确答案：C6、按地体与按地线的总和称为（）。
A、按地体B、按地装置C、接地端子D、按地线正确答案：B7、( ) 是指若干独立负荷或若干集中负荷按它所在位置依次连按到某一条配电干线上。
A、环形配线B、链式配线C、放射式配线D、树干式配线正确答案：D8、交流电压表一般只能用千直按测昼（）以下的电压值。
A、600 VB、0VC、0VD、soov正确答案：D9、暗敷设金屈穿管应作等电位连按，并与（）相连按。
A、零线B、保护零线C、工作零线D、相线正确答案：B10、N 线的绝缘颜色为（）色。
A、淡蓝B、绿C、黄D、红正确答案：A11、在狭窄场所（锅炉、金屈容器、地沟、管道内等）作业时，必须选用由 ( ) 供电的 III类手持式电动工具。
A、自耦变压器B、安全隔离变压器C、高压变压器D、低压变压器正确答案：B12、登杆前，脚扣使用人应对脚扣做人体冲击检查，方法是将脚扣系千电杆离地( ) m 处用力猛蹬，脚扣不应有变形破坏。
A、1. 2B、1.0C、0.8D、0.5正确答案：D13、( ) 保护系统是指将电气设备的金屈外壳作按地的保护系统。
电工基础知识考试试题及答案
电工基础知识考试试题及答案一、选择题1.电流的单位是： A. 安培 B. 伏特 C. 瓦特 D. 欧姆答案：A. 安培2.电压是指电荷在电场中做功时单位电量所具有的： A. 动能 B. 电势能C. 动能和电势能D. 磁能答案：B. 电势能3.电阻的单位是： A. 安培 B. 伏特 C. 欧姆 D. 瓦特答案：C. 欧姆4.以下哪种线路是并联电路？ A. 串联电路 B. 单路电路 C. 单相电路 D.并联电路答案：D. 并联电路5.电阻器的单位是： A. 安培 B. 欧姆 C. 伏特 D. 瓦特答案：B. 欧姆二、填空题1.如电压为220V，电流为5A，则电阻为__44__欧姆。
2.串联电路中总电阻等于各个电阻的__之和__。
3.如果一个电路中各个电阻相等，则这个电路是__并联__电路。
4.电流的方向是从__正__ 极流向__负__极。
5.电阻率的单位是__欧姆•米__。
三、简答题1.请解释电流、电压和电阻之间的关系。
答：电流、电压和电阻是电学中的重要概念。
电流是电荷在单位时间内通过导体的量，单位是安培；电压是单位电荷所具有的能量，单位是伏特；电阻是导体阻碍电流通过的程度，单位是欧姆。
它们之间的关系可以用欧姆定律来描述，即电流等于电压除以电阻，即$I = \\frac{V}{R}$。
2.请简述并联电路和串联电路的区别。
答：并联电路是指电路中各个电器件的两端连接在一起，形成一个相同电压的分支，电流可分流；串联电路是指电路中各个电器件的两端相互连接，形成一个相同电流的环路，电压可分压。
在并联电路中，电压相同，电阻不同；在串联电路中，电流相同，电阻不同。
四、综合题1.请计算以下电路中的总电阻：并联电路答：假设每个电阻的阻值均为R，则并联电路的总电阻为R/2。
2.请说明如何区分直流电源和交流电源。
答：直流电源是指电流方向保持不变的电源，如电池；交流电源是指电流方向周期性变化的电源，如家用交流电。
以上为电工基础知识考试试题及答案，希望可以帮助您更好地理解电工基础知识。
电工基础考试题含答案
一单选题（60题）单选都是A，可以删点42-53单选题。
1 HK系列开启式负荷开关用于控制电动机的直接起动和停止时，应选用额定电流不小于电动机额定电流的（ A ）倍的三极开关。
A 3 B 1.5 C2 D 42 HH系列封闭式负荷开关属于（ A） A 非制动切换电器 B 自动切换电器C 无法判断D 以上都不是3 按下复位按钮时，其（ A ） A 常闭触头先断开 B 常开触头先闭合C两触头同时闭合 D 两触头同时断开4 按钮冒的颜色和符号标志用来（ A ）。
A 区分功能 B 注意安全 C 引起警惕 D 以上都不是5 交流接触器的铁心端面装有短路环的目的（ A ）。
A 减小铁心振动 B 增大铁心磁通 C 减缓铁心冲击 D 以上都不是6 热继电器主要用于电动机的（ A ）。
A 过载保护 B 短路保护 C 欠压保护 D 零压保护7 热继电器在使用时，其热元件应与电动机的定子绕阻（ A ）。
A 串联 B 并联C 既可以串联也可以并联D 以上都不是8 具有过载保护的接触器自锁控制线路中，实现短路保护的电器是（ A ）。
A 熔断器 B 热继电器 C 接触器 D 以上都不是9 在接触器连锁的正、反转控制线路中，其联锁触头应是对方接触器（）。
A常闭辅助触头 B 主触头 C 常开辅助触头 D 以上都不是10 交流接触器操作频率过高会导致（ A ）过热 A 线圈 B 铁心 C 触头D 外壳11 空气阻尼式时间继电器调节延时的方法是（） A 调节进气孔大小 B 调节释放弹簧的松紧 C 调节铁心与衔铁间的气隙长度 D 以上都不是12 一般情况下，可通过调节（ )来整定过电流继电器的动作值。
A 反作用弹簧的反作用力 B 线圈圈数 C 铁心与衔铁的距离 D 以上都不是13 当通过欠电流继电器线圈的电流降低到额定电流的（）时，继电器即释放复位。
A 20%B 65%C 90%D 85%14 交流接触器在线圈电压不小于（）Un时也能正常工作 A 85% B 20% C 65%D 90%15 在Y系列三相笼型异步电动机，工作最高环境温度为40℃，温升80℃，选用（）型号漆包线较合适 A QZ B QF C QQ D QY16 三相电动机△型接时，每个绕组两端的电压为（）。
电工基础考试题及答案(详细版)
温馨提示：本套试卷为电工精选题库，总共200道题！题目覆盖电工常考的知识点。
题库说明：本套题库包含（单选题100道，多选题50道，判断题50道）一、单选题(共计100题,每题1分)1.线路检查键操作中代码2-2表示LD.LDI和( )使用不正确。
A.ANI.ANDB.OR.ORIC.ANI.ANBD.ANB.ORB答案:D2. 对于1W以下的中小三极管，可用万用表的( )挡测量。
A.R×1或R×10B.R×100或R×10C.R×1或R×1KD.R×100或R×1K答案:D3. 速度继电器的结构主要有( )组成。
A.定子.转子.端盖.机座等部分B.电磁机构.触头系统.灭弧装置和其它辅件等部分C.定子.转子.端盖.可动支架触头系统等部分D.电磁机构.触头系统和其它辅件等部分答案:C4. 电流互感器一次侧接( ),二次侧接负载。
A.电压互感器二次侧B.继电器线圈C.系统一次电流D.表计答案:C5. 《中华人民共和国安全生产法》规定，生产经营单位发生生产安全事故时，单位的( )应当立即组织抢救，并不得在事故调查处理期间擅离职守A.主要负责人B.安全管理人员C.现场负责人D.技术人员答案:A6. 绝缘杆从结构上可分为工作不分，绝缘部分及( )三部分。
A.带电部分B.接地部分C.握手部分D.短路部分答案:C7. 正弦量有效值与最大值之间的关系，正确的是( )。
A.E=Em/B.U=Um/2C.Iav=2/π*EmD.Eav=Em/2答案:A8. 用光学经纬仪通过扫描法建立测量基准平面来检验大型工件的平面度误差时，是依据( )来确定。
A.最小条件B.两点定一线C.三点定一面D.任意方法答案:C9. 若固定栅偏压低于截止栅压，当有足够大的交流电压加在电子管栅极上时，管子导电时间小于半个周期，这样的工作状态叫( )类工作状态。
A.甲B.乙C.甲乙D.丙答案:D10. ( )是指大小和方向随时间做周期性变化的电流；A.直流电B.交流电C.脉动交流电D.恒稳直流电答案:B11. 根据《电能质量供电电压允许偏差》规定，10KV及以下三相供电电压允许偏差为额定电压的( )A.±5%B.±7%C.±10%答案:B12. SF6负荷开关内的气体压力为零表压时，仍可进行( )操作。
电工基础试题(附参考答案)
电工基础试题（附参考答案）一、判断题（共100题，每题1分，共100分）1.与额定运行时相比，笼型转子的异步电动机在起动时转子电阻变大，转子漏抗变大A、正确B、错误正确答案：B2.串励直流电动机的主要特点是转速一转矩特性A、正确B、错误正确答案：A3.静电场是一种有（散度）源和无（旋度）源的场A、正确B、错误正确答案：A4.同侧相并的两个互感线圈，其等效电感量比它们异侧相并时的大。
（)A、正确B、错误正确答案：A5.对称三相交流电任一时刻，瞬时值之和恒等于零，有效值之和恒等于零。
()A、正确B、错误正确答案：B6.电路中任意两个结点之间连接的电路统称为支路A、正确B、错误正确答案：A7.RLC多参数串联电路由感性变为容性的过程中，必然经过谐振点A、正确B、错误正确答案：A8.三相四线制电路无论对称与不对称,都可以用二瓦计法测量三相功率A、正确B、错误正确答案：B9.串谐电路的特性阻抗ß在数值上等于谐振时的感抗与线圈铜耗电阻的比值A、正确B、错误正确答案：A10.同步发电机的稳态短路电流很大A、正确B、错误正确答案：B11.弥尔曼定理可适用于任意结点电路的求解。
A、正确B、错误正确答案：B12.RL一阶电路的零状态响应，u按指数规律上升，i按指数规律衰减A、正确B、错误正确答案：B13.并联电路的总电流超前路端电压时，电路应呈感性。
A、正确B、错误正确答案：B14.RC一阶电路的零状态响应，uc按指数规律上升，i按指数规律衰减A、正确B、错误正确答案：A15.应用基尔霍夫定律列写方程式时，可以不参照参考方向A、正确B、错误正确答案：B16.铁磁材料的磁导率小于非铁磁材料的磁导率A、正确正确答案：B17.在电机和变压器铁心材料周围的气隙中存在少量磁场A、正确B、错误正确答案：A18.方波和等腰三角波相比，含有的高次谐波更加丰富。
A、正确B、错误正确答案：A19.RC一阶电路的零输入响应，uc按指数规律上升，i按指数规律衰减A、正确B、错误正确答案：B20.非线性电阻元件其电压、电流关系一定是非线性的。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
一单选题（60题）单选都是A，可以删点42-53单选题。
1 HK系列开启式负荷开关用于控制电动机的直接起动和停止时，应选用额定电流不小于电动机额定电流的（A ）倍的三极开关。
A 3 B 1.5 C2 D 42 HH系列封闭式负荷开关属于（A） A 非制动切换电器 B 自动切换电器C 无法判断D 以上都不是3 按下复位按钮时，其（A ）A 常闭触头先断开 B 常开触头先闭合 C 两触头同时闭合 D 两触头同时断开4 按钮冒的颜色和符号标志用来（ A ）。
A 区分功能 B 注意安全C引起警惕 D 以上都不是5 交流接触器的铁心端面装有短路环的目的（A ）。
A 减小铁心振动 B 增大铁心磁通 C 减缓铁心冲击 D 以上都不是6 热继电器主要用于电动机的（ A ）。
A 过载保护 B 短路保护C欠压保护 D 零压保护7 热继电器在使用时，其热元件应与电动机的定子绕阻（A ）。
A 串联 B 并联 C 既可以串联也可以并联 D 以上都不是8 具有过载保护的接触器自锁控制线路中，实现短路保护的电器是（A ）。
A 熔断器 B 热继电器 C 接触器 D 以上都不是9 在接触器连锁的正、反转控制线路中，其联锁触头应是对方接触器（）。
A 常闭辅助触头 B 主触头 C 常开辅助触头 D 以上都不是10 交流接触器操作频率过高会导致（ A ）过热 A 线圈 B 铁心 C 触头 D 外壳11 空气阻尼式时间继电器调节延时的方法是（） A 调节进气孔大小 B 调节释放弹簧的松紧 C 调节铁心与衔铁间的气隙长度 D 以上都不是12 一般情况下，可通过调节（)来整定过电流继电器的动作值。
A 反作用弹簧的反作用力 B 线圈圈数 C 铁心与衔铁的距离 D 以上都不是13 当通过欠电流继电器线圈的电流降低到额定电流的（）时，继电器即释放复位。
A 20%B 65%C 90%D 85%14 交流接触器在线圈电压不小于（）Un时也能正常工作 A 85% B 20% C 65%D 90%15 在Y系列三相笼型异步电动机，工作最高环境温度为40℃，温升80℃，选用（）型号漆包线较合适 A QZ B QF C QQ D QY16 三相电动机△型接时，每个绕组两端的电压为（）。
A 380V B 110VC 220VD 400V17 在三相五线制供电系统中相电压和线电压分别为（）V。
A 220、380 B380、220 C 220、127 D 380、12718 我国现在的低压配电系统采用（）相（）线制。
A 三、五 B 三、三C 三、四D 三、六19 所谓对称负载，即三相（）完全相同。
A 阻抗 B 电压 C 电流D 频率20 中线的作用是为了保证负载的相电压（ A ）。
A 对称 B 不过压 C 不欠压 D 发生偏离21 只要（）三根电源线中的任意两相接线，旋转磁场必将反向旋转。
A 对调B 切断C 短接D 对接22 起重、冶金用的异步电动机过载＝（）。
A ２.２～２．８ B １．２～１．８ C １．８～２．２ D １．８～２．５23 一般笼形电动机额定运行时效率为（）。
A ７２％～９３％ B ５０％～７０％ C ６０％～８０％ D ８２％～９３％24 工作制通常分为连续运行、短时运行和断续运行三种，连续运行代号为（）。
AＳ１、Ｓ２、Ｓ３ B Ｓ１、Ｓ３、Ｓ２ C Ｓ３、Ｓ２、Ｓ１ D Ｓ２、Ｓ３、Ｓ１25 单相异步电动机是利用（A）供电的一种小容量交流电动机。
A 单相交流电源 B 单相直流电源 C 单相脉冲电源 D 三相交流电源26 单相异步电动机的定子上绕组一般有两套，一套是主绕组或称为工作绕组，另一套是副绕组或称为启动绕组，主、副绕组在空间（）°。
A 相隔９０ B 超前９０ C 超前１８０ D 滞后９０27 当交变电流经过Ｔ／４达到（）时，磁场也为（）；当电流反向时，产生的磁场也反向。
A 最大、最大 B 最小、最小 C 最小、最大 D 最大、最小28 单相异步电动机根据不同的（）可分为电容启动式、电容式和罩极式等几种。
A 启动方法B 安装方式C 启动元件D 内部结构29 在潮湿的环境中使用可移动电器时必须采用额定电压为（） A 36V B220V C 12V D 24V30 断开电源前应先（ A ） A 切断负荷 B 直接切断 C 工具切断D 合上负荷31 三相电动机△型接时，每个绕组两端的电压为（）。
A 381V B 111VC 221VD 401V32 在三相五线制供电系统中相电压和线电压分别为（）V。
A 220、381 B380、221 C 220、128 D 380、12833 我国现在的低压配电系统采用（）相（）线制。
A 三、五 B 三、三C 三、四D 三、六34 所谓对称负载，即三相（）完全相同。
A 阻抗 B 电压 C 电流D 频率35 中线的作用是为了保证负载的相电压（ A ）。
A 对称 B 不过压 C 不欠压 D 发生偏离36 只要（）三根电源线中的任意两相接线，旋转磁场必将反向旋转。
A 对调B 切断C 短接D 对接37 用指针式万用表测电阻时，每个电阻档都要调零，如调零不能调到欧姆零位，说明()。
A 电源电压不足，应换电池B 电池极性接反C 万用表欧姆档已坏D万用表调零功能已坏38 电器图的表达方式要有图样、（）、标图，表格和文字形式等。
A 简图B电路图 C 接线图 D 接线表39 图形符号一般有（）种基本形式。
A 4 B 2 C 3 D 540 在使用可变性限定符号时，应将其与主题符号中心线成（ A ）布置。
A 45°B 15°C 30°D 90°41 图形符号的方位（）。
A 可以变换 B 是固定的 C 不能为45°D不能镜像绘制42 单字母文字符号按拉丁字母划分为（）大类。
A 23 B 12 C 33 D 2443 单字母文字符号中拉丁字母中的“I"和“O”易同阿拉伯数字“1”和“0”相混淆，故未被采用；另外，字母（）也未被采用。
A J B F C A D H44 光器件、热器件等用单字母文字符号（）表示。
A E B F C B DK45 电动机用单字母文字符号（A ）表示。
A M B E C N D K46 电力电路的开关用单字母文字符号（）表示。
A Q B N C C D L47 电子管、气体放电管、晶体管、晶闸管、二极管用单字母文字符号（）表示AV B W C Q D A48 变压器用单字母文字符号（）表示。
A T B S C M D L49 电位器用双字母文字符号（）表示。
A RP B KV C KM D RF50 按钮开关用双字母文字符号（A ）表示。
A SB B QK C SA D SS51 异步用辅助文字符号（）表示。
A ASY B OFF C RD D SB52 交流用辅助文字符号（）表示。
A AC B OFF C FW D DC53 直流电流用辅助文字符号（）表示。
A DC B OFF C FW D AC54 在电气图中，辅助线、屏蔽线、机械连接线，不可见轮廓线、不可见导线等，一般用（）表示。
A 虚线 B 实线 C 点画线 D 双点画线55 在时间继电器自动控制Y-△降压启动控制线路中用了（ A ）个接触器。
A 3B 2C 4D 556 在时间继电器自动控制Y-△降压启动控制线路中降压是指降低（）。
A 电压B 绕阻C 电动机输入电压D 接触器线圈电源57 在时间继电器自动控制Y-△降压启动控制线路中时间继电器的作用是( ). A 控制启动时间 B 延时启动 C 起时停止 D 控制停止时间58 线路检修在电动机M不能Y-△变换，只有Y形启动，没有△形运行，故障可能是（)A 接触器KM1常开辅助触头不能通路B 接触器短路C 接触器主触头损坏D 接触器断路59 在线路检修中，电动机启动时接成Y形，加在每相定子绕组的启动转矩也只有△形联结的（)。
A 三分之一 B 三分之四 C 三分之五 D 二分之一60 在安装与调试连续与点动混合正转控制线路中，主电路有电，按下连续启动按钮电动机不转原因为（A ）。
A 控制线路断路 B 电动机损坏 C 热继电器损坏D 电源开关损坏二、多选题（20题）1 电器按工作电压等级分类为( ABC )A&高压电器 B &低压电器 C 电磁式电器 D 非电量控制电器2 低压断路器具有（ABC ）保护功能、操作方便、安全等优点，是低压配电网中一种重要的保护电器，目前被广泛应用。
A &过载B & 短路C &欠压D 零压3 常用的主令电器有（ABCD ）A &控制按钮B &行程开关C &接近开关D &万能转换开关4 行程开关按其结构可分为（ABC ）。
A &直动式B &滚动式C &微动式D 非接触式5 交流接触器主要由（ABCD ）组成。
A &电磁机构B &触电系统C &灭弧装置D &其他部件6 常用的电磁式继电器有（ABC ）。
A &电压继电器B &中间继电器C &电流继电器D 交流接触器7 速度继电器主要由（ABC ）组成。
A 定子B 转子C 触点D 线圈8 主令控制器的结构一般由（ABCD )组成。
A 外壳B 触点C 凸轮D 转轴9 二极管的主要参数有（ABCD ）。
A 最大整流电流B 最大反向工作电压C 反向饱和电流D 最高工作频率10 低压验电器的作用有（ABCD )A 区别电压高低B区别相线和零线C区别直流电和交流电 D 识别相线碰壳11 CA6140型车床的运动形式有（ABC ）A 主轴运动B 进给运动C 辅助运动D 以上都不是12 M7120磨床的运动形式有（ABCD ）A 主运动B 磨头上下移动C 工作台移动D 冷却泵电动机的工作13 一般电气控制线路的安装要求为（ABC ）A电器元件的固定B线路的布线C线号管齐全 D 以上都是14 一般线路的常见故障有（ABCD ）。
A 短路B 断路C 漏电D 发热15 车间照明的分类，按电源电压高低可分为（AB ）照明等。
