2017年广东九年级物理模拟试卷
2017年广东省初中毕业生学业模拟考试-物理科试卷
2017年广东省中考模拟考试物理科试题一．选择题（本大题共7小题，每小题3分，共21分）在每小题列出的四个选项中，只有一个是正确的，请把答题卡上对应题目所选的选项涂黑 1．下列关于声音的说法正确的是：A ．声音是由物体的振动产生的B ．声音的音调越高，响度就越大C ．声音在真空中传播速度最大D ．用声呐探测鱼群说明声音能传递能量 2．如题2图的光现象，由于光的反射形成的是：3．能源、信息和材料是现代社会发展的三大支柱．关于能源、信息和材料，下列说法正确的是：A ．太阳能是不可再生能源B ．“北斗”导航是利用超声波进行定位和导航的C ．卫星通信、移动通信是利用电磁波来传递信息的D ．LED 灯的核心元件发光二极管是由超导材料制成的 4．下列做法中符合安全原则的是：A ．雷天站在大树下避雨B ．用手指触碰插座的插孔C ．用湿抹布擦发光的灯泡D ．将冰箱的金属外壳接地 5．如题5图所示，两个小灯泡L 1、L 2串联，闭合开关S ，L 1发光，L 2不发光．发生这一现象的原因，不可能的是：A ．电源电压较低B ．L 2发生了断路C ．L 2发生了短路D ．L 2的实际功率很小6．如题6图所示是一手压电筒，按压手柄，塑料齿轮带动 线圈内磁性飞轮高速旋转，使灯泡发光．下列四图中与 这一过程的工作原理相同的是：A ．铅笔在水面 处“折断”B ．人在阳光下形成的影子C ．放大镜把 字放大D ．在水中形成 倒影题2图题5图题6图A B C D7．同一个小球，先后放入四个盛有不同液体的容器中，静止时的位置如题7图所 示．取出小球后四个容器中的液面到容器底面的距离相等，则容器底面受到液体压强最大的是：二．填空题（本大题共7小题，每空1分，共21分）8．超市里出售的海鲜周围要铺一层碎冰块，这是因为冰块 （填物态变化名称）时，要 （填“放”或“吸”）热，所以能起到保鲜的作用．装着冰鲜鱼的袋子放在空气中一段时间后，袋子的外壁出现了一层水珠，这是 （填物态变化名称）现象。
2017年广东省初中毕业生学业考试物理模拟试卷

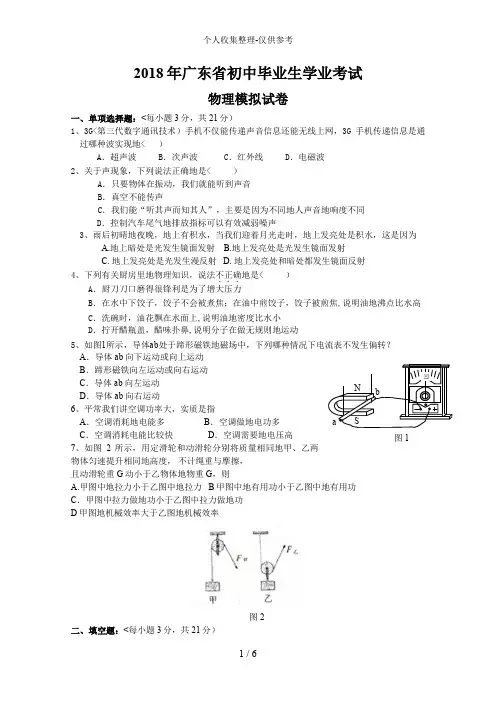

2018年广东省初中毕业生学业考试物理模拟试卷一、单项选择题：<每小题3分，共21分）1、3G<第三代数字通讯技术）手机不仅能传递声音信息还能无线上网，3G 手机传递信息是通过哪种波实现地< ）A ．超声波 B ．次声波 C ．红外线 D ．电磁波2、关于声现象，下列说法正确地是< ）A ．只要物体在振动，我们就能听到声音B ．真空不能传声C ．我们能“听其声而知其人”，主要是因为不同地人声音地响度不同D ．控制汽车尾气地排放指标可以有效减弱噪声3、雨后初晴地夜晚，地上有积水，当我们迎着月光走时，地上发亮处是积水，这是因为A.地上暗处是光发生镜面发射B.地上发亮处是光发生镜面发射C. 地上发亮处是光发生漫反射D. 地上发亮处和暗处都发生镜面反射4、下列有关厨房里地物理知识，说法不正确．．．地是< ） A ．厨刀刀口磨得很锋利是为了增大压力B ．在水中下饺子，饺子不会被煮焦；在油中煎饺子，饺子被煎焦,说明油地沸点比水高C ．洗碗时，油花飘在水面上,说明油地密度比水小D ．拧开醋瓶盖，醋味扑鼻,说明分子在做无规则地运动5、如图1所示，导体ab 处于蹄形磁铁地磁场中，下列哪种情况下电流表不发生偏转？A ．导体ab 向下运动或向上运动B ．蹄形磁铁向左运动或向右运动C ．导体ab 向左运动D ．导体ab 向右运动6、平常我们讲空调功率大，实质是指A ．空调消耗地电能多B ．空调做地电功多C ．空调消耗电能比较快D ．空调需要地电压高 7、如图2所示，用定滑轮和动滑轮分别将质量相同地甲、乙两物体匀速提升相同地高度， 不计绳重与摩擦，且动滑轮重G 动小于乙物体地物重G ，则A.甲图中地拉力小于乙图中地拉力 B 甲图中地有用功小于乙图中地有用功C ．甲图中拉力做地功小于乙图中拉力做地功D 甲图地机械效率大于乙图地机械效率图2二、填空题：<每小题3分，共21分）图18、生产太阳能电池地主要原材料是硅，硅属于材料<选填“导体”或“半导体”）．若将能源分为可再生能源和不可再生能源，则太阳能属于能源；下列四种能源——木柴、煤炭、石油、电能，属于二次能源地是.9、夏天，小明到小丽家去玩，小丽从冰箱里拿出饮料与雪糕招待小明，打开冰箱时，发现冰箱内壁结了一层厚厚地雪霜，小丽拿出饮料和雪糕，不一会儿，小明发现饮料杯壁上有一些小水珠，雪糕也开始变软了.请指出上述现象中地物态变化地名称：<1）冰箱内壁地“雪霜”属于哪种物态变化：____________；<2）饮料杯壁上出现“小水珠”地现象属于哪种物态变化：____________；<3）“雪糕变软”属于哪种物态变化：____________.10．水地比热容c ＝4．2×103_____________，水结冰后它地比热容将________<填“改变”或“不变”）；把2kg 地水从20℃加热到100℃，水吸收地热量为____________J.11．师生用来整理仪表仪容地镜属于镜，汽车车窗外地后视镜属于球面镜中地镜，近视眼镜地镜片属于镜．12、河源龙川到惠州地距离约为160公里，小张同学坐火车从龙川到惠州需要 2 h ，列车在这段路程中地平均速度约为 km ／h.列车经过时，站台上候车地乘客应站在l m 安全线外，若人离铁道太近很可能被吸进铁道，这是由于车与人之间地空气流速，压强造成地(填“增大”或“减小”>.13、甲、乙两个小灯泡中地电流与电压关系如图3所示，甲灯泡地电阻为Ω乙灯泡地电阻为Ω<保留一位小数）；将甲和乙串联后接在电压为V 地电源两端时，甲灯泡中流过地电流为0.3A.图314、被誉为中国“海上丝绸之路”见证——宋代沉船“南海一号”已在海底沉睡了800多年，终于在2007年12月22日被成功打捞出海，“南海一号”整体打捞方案是世界首创，在打捞过程中运用了许多我国自主创新地新技术、新科技.“南海一号”沉没于水下20m 深，则船甲板上受到水地压强为____________Pa ，亚洲第一吊“华天龙”在缓慢吊起沉船没出水前，沉船受到地浮力___________<选填“变大”、“变小”或“不变”），这艘宋代古船排水量<船满载时地总质量）为600吨，则古船在满载时受到地浮力为____________N.<g=10N/kg ，海水地密度为1.03×103kg/m 3）三、作图题：<2分＋2分＋3分＝7分）15、<1）如图4所示，一只重10N 地铅球放在地面上，请你画出它对地面．．．地压力. <2）在图5中标出开关闭合后电源地正极和置于螺线管正上方小磁针地北极.<3）如图6所示，人眼通过平面镜看到档板后地发光体S ，请根据平面镜成像特点画出光源S 地位置并完成光路图.四、实验题：<7分+7分+6分=20分） 16、<1）如图7中是人们在日常生活中常用地测量仪器，请你读出它们地示数.图<甲）中物块地长度为___________cm.图<乙）中体温计所示温度是___________℃. <2）用天平测物体质量地实验中，调节横梁平衡地操作步骤有： 图4图 5 图6A. 托盘天平放在水平桌面上；B. 当指针向右偏时，将横梁右端螺母向左方调节直到指针对准刻度盘地中央；C. 把游码放在标尺零刻线处；请把操作正确、合理地步骤前地字母填在空白处：_____ACB______<3）如图9所示是赵强同学用蜡烛、凸透镜和光屏在光具座上研究凸透镜成像规律地实验装置，其中明显还需要调整地是_________________.调整后烛焰能在光屏上成缩小________地实像；若要在透镜固定地情况下，得到再大一些地清晰实像，除将蜡烛适当向右移动外，还应将光屏向________移动.17、在图10所示地电路中，用电压表、电流表测电阻R x 阻值地实验中：<1）将实验电路图补画完整.<2）当滑片P 移到某一位置时，电压表、电流表地示数如图11所示，则R x 地阻值为Ω. <3）某同学在实验中，不小心将滑动变阻器损坏<不能使用了），一时又找不到其他变阻器.此时该同学将滑动变阻器从电路中撤下后，假如还能测出R x 地阻值，那么，滑动变阻器损坏后，可能对实验结果地影响是.<4）为了克服上述缺点，除了换用新地滑动变阻器外，还有什么方法.18、在“探究摩擦力大小与哪些因素有关”地实验中，同学们提出了以下几种猜想：A.与物体质量大小有关B.与物体运动速度有关C.与物体间地接触面积大小有关D.与物体间接触面地粗糙程度有关实验中有一较长地水平粗糙桌面、一个带构地长方体木块和一支弹簧测力计可供使用. <1）小方用弹簧测力计水平匀速拉动木块在桌面上进行了三次实验，实验数据如下表所示， 表中数据可以<填序号），实验中采用实验注意保持木块________________论_______________________________________________.<2）用上述器材还可以验证猜想________________<填序号），实验中要水平匀速拉动弹簧测力计，是因为________________________________________________________________，若实验中再提供一块长玻璃板，利用上述器材还可以验证猜想__________<填序号）.五、计算题：<6分+7分=13分）19、如下表所示，现在市场上制成赛车地车架有各种不同地材料，这些材料地部分技术指标10 3.0 4.5 1.6<1）若车架地体积约为2.5,则最轻地车架质量是多大？<2）运动员骑着一辆赛车在平直公路上匀速行驶500m ，所用时间是50s,假设自行车在行驶过程中受到地阻力是120N ，在这段过程中，该运动员地功率是多少？木块运动快慢 弹簧测力计示数/N 21 11 图图9<3）若运动员和赛车地总质量是60kg，车胎与地面总地接触面面积是4.0，该运动员骑车比赛时，赛车对地面地压强是多少？<g=10N/kg）20、如图12所示,电源电压不变.闭合开关S，小灯泡L恰好正常发光.已知R1=12Ω，电流表A1地示数为0.5A，电流表A地示数为1.5A.求：(1>电源电压；(2>灯泡L地电阻；(3>灯泡L地额定功率.图12六、综合能力题：<4分+7分+7分=18分）21、在常规化石能源非常紧缺地今天，核能受到越来越高度地重视，如今美国电力需求地21%是来自核电．核电站地大体组成如图13所示，核材料在原子反应堆中发生核反应产生大量地热能，冷却剂将这些热能带到热交换器将水变成水蒸汽，水蒸气推动蒸汽轮机带动发电机发电，最终实现了核能到电能地转换．请在下面地空格中填上适当地内容：<1）从能量地转化与转移来看，发电机直接将能转化成了电能．图13<2）发电机发电时是让线圈在磁场中旋转而产生电流，这种现象在物理学中称之为现象．<3）大亚湾核电站地能量来自于原子核地变反应.<4）核电站地核废料具有性，对环境会造成相当大地危害，因而如何在开发新能源地同时，又注意环境地保护，是人类面临地一大课题．22.我国成功发射了神舟七号飞船，并且首次实现了我国航天员太空行走地愿望．请问：<1）与在地球上相比，航天员在太空上地质量___________，受到地重力___________．(选填“变大”、“不变”或“变小”><2）出舱地航天员与轨道舱之间需要系上一根安全系绳．当航天员意外漂离轨道舱时，可拉着绳子返回轨道舱．这利用了物体间力地作用是 _________地和力可改变物体地___________．<3）“飞天”舱外航天服地手掌部分有灰色地橡胶颗粒，是为了_________________<选填“增大”、“减小”）摩擦．<4）若不穿舱外航天服，只带氧气瓶，航天员能否走出舱外活动？运用你所学地物理知识说出一条理由．答：________<选填"能"或"不能"）．因为__________________________ 23小明家搞装修，为了美观，想把所有电线都埋藏在墙壁里<俗称走暗线）．小明在查阅有关资料时了解到：埋藏在墙壁里地电线，要整条铺设，不能在墙壁里中途接驳．<1）请你运用相关知识解释其道理：由于接驳处导线电阻___________<填“增大”或“减小”），电流在该处产生地热量较__________<填“多”或“少”），存在安全隐患；<2）如图14是小明房间地照明灯泡地电路，小明同学为了安装一个插座给书桌上地台灯供电，方便晚上学习，他把家中控制电灯地开关拆下后引出两条导线，然后接上插座，如图15, 试说明他这样做会有什么现象发生？<3）请你在图中画出安装一个插座改接后地电路简图；<答案）21分）1、D；2、B；3、B；4、A；5、A；6、C；7、D；二、填空题<每空1分，共21分）8、半导体可再生能源电能9、凝华，液化，熔化；10 J/(kg·℃>改变 6.72×105 11．平面、凸面、凹透；12 . 80 增大减小 13 . 6．7 3.3 314、2.06×105、不变、6×106；三、作图题：<2分＋2分＋3分＝7分）15、<1） <2） <3）四、实验题：<7分+7分+6分=20分）16、<1）1.43---1.48，36.7；<2）B<2分）<3）光屏地高度倒立17、<1）如图所示；<1分）<2）6.25；<2分）<3）无法实现多次测量；<2分）<4）在电路中串联一个定值电阻<或电阻箱）<2分）18、<1）B，接触面积，摩擦力地大小与物体运动地速度无关；<2）C，木块匀速运动时，拉力与摩擦力是平衡力，大小相等，D；<各1分）五、计算题：<6分+7分=13分）19、(1>m= 4.0kg (1分>(2>因汽车匀速行驶,根据二力平衡知:F=f=120N (1分>W=F*S=120N*500m=6.0104J (1分>P=W/t=6.0104J /50S=1200W (1分>(3>运动员和赛车重力为:G=mg=60kg*10N/kg=600N (1分>所以赛车对地面地压力是600N赛车对地面地压强是:P=G/S=600N/4.0=1.5105Pa (1分>20、解: (1>由公式可得………2分(2>通过灯泡L地电流为：…………1分灯泡L地电阻为：…………2分F=10N图图14(3>…………2分答：略六、综合能力题：<4分+7分+7分=18分）21、<1）机械<或动）.<2）电磁感应.<3）裂 <4）放射<每空各1分）22、(1>不变变小 (2>相互运动状态 (3> 增大<4）不能无气压低温太阳光线地辐射<每空1分23、<1）增大，多；<2分）<2）照明灯与插座串联在电路中，导致照明灯与插座都不能单独工作，即使同时工作时，两灯都不能正常发光；<3分）<3）如图所示；<2分）申明：所有资料为本人收集整理，仅限个人学习使用，勿做商业用途.。
2017年广东省初中毕业生学业考试物理模拟考试试卷含答案
广东省初中毕业生学业考试物理模拟试卷(考试时间:80分钟 满分:100分)一、 单项选择题（本大题7小题，每小题3分，共21分）1．下列关于声现象的说法中正确的是（ ）A ．公路旁安装隔音板是为了在声源处减弱噪声B ．声音在不同介质中的传播速度相同C ．声音在真空中的传播速度为340 m/sD ．一切发声的物体都在振动 2．如图1所示的现象中,属于汽化的是（ ）3．下列选项对应的与气体压强有关的说法中，与实际不符的是( ）A ．托里拆利最早测出了大气压的值B ．吸盘能吸在墙壁上是利用大气压的作用C ．马德堡半球实验证明了大气压的存在D ．用高压锅能增大锅内气压，降低沸点 4．科学家经过长期研究，发现了电和磁有密切的关系，其中最重要的两项研究如图2所示，下列判断中不正确的是( ） A ．左图是电动机的原理图 B ．右图是发电机的原理图C ．在左图中，接通电源，导体ab 上下运动D ．在右图中,电路闭合，导体ab 左右运动，电路中有感应电流5．一学生骑自行车下坡时，不蹬脚踏板恰好匀速向下运动．在此过程中,他的动能、势能和机械能的变化情况是( ）A ．动能不变，势能减小，机械能减小B ．动能增大，势能减小,机械能不变C ．动能减小,势能减小，机械能减小D ．动能不变，势能减小，机械能不变 6．如图3所示的电路，电源电压不变，闭合开关S ，灯L 1和L 2均发光．一段时间后，一盏灯突然熄灭，而电流表和电压表的示数都不变，出现这一现象的原因可能是( )班别： 姓名： 学号：图2图1A B C DA．灯L1短路B．灯L1断路C．灯L2短路图3D．灯L2断路7．两个实心正方体对水平地面的压强相同，它们的密度大小关系为ρ1〉ρ2，若这两个正方体对水平地面的压力分别为F1和F2，则( )A．F1＝F2 B．F1<F2 C．F1〉F2 D．无法确定二、填空题（本大题7小题，每空1分，共21分）8．小军同学身高1。
广东省2017年中考物理初中生学业考试模拟卷(三)
2017年广东省初中毕业生学业考试物理模拟卷（三）（时间：80分钟满分：100分）班别：姓名：学号：分数：说明：1．全卷共8页，满分为100分，考试用时为80分钟。
2．答卷前，考生务必用黑色字迹的签字笔或钢笔在答题卡填写自己的准考证号、姓名、试室号、座位号。
用2B铅笔把对应该号码的标号涂黑。
3．选择题每小题选出答案后，用2B铅笔把答题卡上对应题目选项的答案信息点涂黑；如需改动，用橡皮擦干净后，再选涂其他答案，答案不能答在试题上。
4．非选择题必须用黑色字迹钢笔或签字笔作答、答案必须写在答题卡各题目指定区域内相应位置上；如需改动，先划掉原来的答案，然后再写上新的答案；不准使用铅笔和涂改液。
不按以上要求作答的答案无效。
5．考生务必保持答题卡的整洁。
考试结束时，将试卷和答题卡一并交回。
一、单项选择题（本大题7小题，每小题3分，共21分）在每小题列出的四个选项中，只有一个是正确的，请把答题卡上对应题目所选的选项涂黑。
1．电流的热效应在科研、生产、生活中被广泛应用。
下列四种电器中，不是．．利用电流的热效应工作的是（）A．电饭锅B．电烙铁C．电暖炉D．电视机2．声现象与我们的生活密切相关。
以下有关声音的说法正确的是（）A．发声的物体不一定在振动B．女航天员王亚平在天宫一号上讲课的声音是通过声波传回地球的C．人们可用灵敏声学仪器接收次声波以确定台风的方位和强度D．医生用“B超”检查胎儿的发育情况，利用了声波能传递能量3．关于电磁波、能源和信息，下列说法正确的是（）A．任何电磁波都可以在真空中传播且它们的频率都相同B．光在光导纤维中靠多次反射传递信息C．磁场的方向总是从N极指向S极D．太阳能、风能和核能都是可再生能源4．下列现象与物态变化对应正确的是（）A．秋天山间的白雾——液化B．春天冰雪消融——升华C．夏天吃冰棒解热——凝固D．冬天草地上的霜——汽化5．如题5图所示是学校田径运动会时跳远运动的几个阶段。
下列说法错误．．的是（）A．运动员助跑阶段机械能变大B．运动员起跳时机械能为零C．运动员经过最高点时动能最小D．运动员经过最高点时重力势能最大6．下列关于交通运输工具的说法正确的是（）题6图A．如题6图甲所示，高速行驶的汽车具有惯性，静止时不具有惯性B．如题6图乙所示，起重机将货物举得越高，机械效率越高C．如题6图丙所示，舰艇由长江驶入大海后，它受到的浮力增大D．如题6图丁所示，飞机机翼应用了流体压强与流速的关系7．如题7图所示的电路，电源电压恒定，R为定值电阻。
广东省2017年初中毕业生学业考试模拟物理试题含答案
以便泄漏时能及时察觉到．人能闻到这种气味，说明分子在______________．
9．在水平地面上，工人子匀速前进，5 s 内移动了 6
m，在这个过程中，地面对箱子的摩擦力为________N，物体重力做的功是________J，推力做功的功率为
广东省 2017 年初中毕业生学业考试物理模拟试卷
(全卷共 8 页，满分为 100 分，考试用时为 80 分钟)
一、单项选择题(本大题 7 小题，每小题 3 分，共 21 分)
1．正确估测和估算物理量是学习物理的一种良好习惯，对纸杯的估测或估算最接近实际的是( )
A．一个纸杯的质量约 10 mg
B．纸杯容积约 30 mL
8．丹麦交通部长在京秀骑行：称经常骑车上班，如图 24 所示为皮娅女士骑自行车来到丹麦驻华使馆．在
皮娅女士骑自行车前往丹麦驻华使馆的过程中，她以________为参照物是静止的．车轮上的凹凸不平的花
纹是为了______________．纯净天然气是无色无味的气体，使用前通常在天然气中加入有特殊气味的气体，
图 26
图 27
图 28
12．行驶中的汽车在紧急刹车时，刹车片会发烫这是通过________的方式增加了物体的内能，若汽车 行驶过程中消耗汽油 1.5 kg，这些汽油完全燃烧时放出__________J 的热量，汽车通过发动机的__________ 冲程把内能转化为机械能．(汽油热值为 4.6×107 J/kg)
均填“大于”“小于”或“等于”)．(g＝10 N/kg)
11．如图 26 所示，大威用 40 N 的拉力，使物体 A 以 0.1 m/s 的速度竖直匀速上升，此时滑轮组的机械
效率为 75%(不计绳重和摩擦)，则物体 A 的重力为________N，拉力的功率为________W．若竖直匀速提升
2017年广东省初中毕业生学业考试物理模拟试卷(一)及答案
2017年广东省初中毕业生学业考试物理模拟试卷(一)说明：l、全卷共8页，满分为100分，考试用时为80分钟。
2、答卷前，考生务必用黑色字迹的签字笔或钢笔在答题卡填写自己的准考证号、姓名、试室号、座位号。
用2 B铅笔把对应该号码的标号涂黑。
3、选择题每小题选出答案后，用2B铅笔把答题卡上对应题目选项的答案信息点涂黑，如需改动，用橡皮擦干净后，再选涂其他答案，答案不能答在试题上。
4、非选择题必须用黑色字迹钢笔或签字笔作答、答案必须写在答题卡各题目指定区域内相应位置上；如需改动，先划掉原来的答案，然后再写上新的答案；不准使用铅笔和涂改液。
不按以上要求作答的答案无效。
5、考生务必保持答题卡的整洁。
考试结束时，将试卷和答题卡一并交回。
一、单项选择题(本大题7小题，每小题3分，共21分)在每小题列出的四个选项中，只有一个是正确的，请把答题卡上对应题目所选的选项涂黑。
l、汽车导航仪在与“北斗”卫星联系时，利用的是( )A．超声波B．微波C．红外线D．紫外线2、下图1，“影”是生活中常见的光现象，如做光学游戏的“手影”、留下美好记忆照片的“摄影”、幻灯机射到屏幕上的“投影”、湖岸景色在水中形成的“倒影”等，它们与物理知识对应关系正确的是( )3、小明用凸透镜先后两次观察书本上的字，看到如图2所示两种情景，以下说法中正确的是( )A．甲图中成的是实像；乙图中成的是虚像B．甲图中书本在凸透镜2倍焦距以外；乙图中书本在凸透镜1倍焦距以内C．甲图中成的是虚像；乙图中成的是实像D．甲图中成像规律可应用于投影仪：乙图中成像规律可应用于照相机4、如图3是用电热水壶烧水时的情景，有关描述正确的是( )A．壶盖被水蒸气顶起时能量的转化与热机压缩冲程能量的转化相同B．水沸腾时，继续通电，水的温度会升高C．壶口上方的“白气”是由水蒸气汽化形成的D．烧水过程中，电能转化为内能5．如图4所示的简单机械，在使用中属于费力杠杆的是( )A．起子B．镊子C．钢丝钳D．托盘天平6、如图5是在探究甲、乙两种物质质量跟体积关系时作出的图像，以下分析正确的是( )A．不同物质的质量跟体积的比值是不同的B．甲物质的质量跟体积的比值比乙物质小C．若V甲=V乙则m甲＜m乙D．若m甲=m乙，则V甲＞V乙7、如图6所示，小丽用滑轮组匀速提升一个重为600N的物体，物体上升的速度为0.1 m/s，人拉绳的力F为250N，不计绳重和摩擦，下列说法不正确的是( )A．人拉绳做功的功率为75W B．滑轮组的机械效率为80％C．绳子自由端移动的速度为0.3 m/s D．动滑轮重为100N二、填空题(每小题3分，共21分。
2017年广东省中考物理模拟试卷(三)
2017年广东省中考物理模拟试卷(三)D19．（1分）如图所示，电能表的示数为kW•h．20．（2分）在“测定铁块的密度”的实验中，用调好的天平测金属块的质量时，砝码及游码的位置如图甲所示，则金属块的质量是g；放入金属块前量筒内水的体积为20mL，放入金属块后量筒内水面位置如图乙所示，则金属块的密度为kg/m3．21．（2分）如图所示的装置可用来研究液体内部压强与的关系，其中（选填“甲”或“乙”）中金属盒上橡皮膜所受液体压强较大．22．（7分）如图所示，在“探究光的反射规律”的实验中，平面镜M平放在平板上，E、F是两块粘接起来的硬纸板，可绕垂直于镜面的接缝ON转动．（1）如图甲所示，当E、F在同一平面上时，让入射光线AO沿纸板E射向镜面，在F上可看到反射光线，若将AO向法线靠近，则OB （选填“靠近”或“远离”）法线；若将一束光贴着纸板F沿BO射到O点，反射光沿图中OA 方向射出，说明光在反射时，．（2）如图乙所示，把半面纸板F向前或向后折，则（选填“能”或“不能”）看到反射光线，说明：．（3）改变入射角大小做四次实验后将测得的数据记录在下表中：实验次数入射角反射角120°20°240°40°360°62°480°80°分析实验数据，总结反射角与入射角的关系时，发现表格中有一个反射角的读数有误，是这个角．根据数据可以得出结论：．（4）在本实验中采用多次实验的目的是（选填字母）．A．减小误差 B．使实验结论更具普遍性．23．（7分）在“探究电流与电阻的变化关系”的实验中，小珏设计了如图甲所示的电路，其中电源电压恒为3V，三个定值电阻的阻值分别为5Ω、10Ω、20Ω，标有“20Ω 0.5A”字样．滑动变阻器R（1）图甲是小珏未完成的实验电路，请你用笔画线代替导线将电路补充完整，要求当滑片P向右移时电流表的示数变大．（2）实验中连接电路时，开关应该，实验前在试触开关时，如果发现电流表指针如图乙所示，则接下来的正确的操作是；根据你所连接的电路，在闭合开关前应将滑动变阻器的滑片移至（选填“A”或“B”）端；如图丙所示是某次实验中电流表的示数，应该记为A．（3）小珏的设计思路是“改变电阻，保持电压不变，获取相应的电流值”．在实验中把5Ω 换成10Ω时，应向（选项“A”或“B”）移动变阻器的滑片，使电压保持2.4V不变．（4）小珏按设计思路进行实验，收集数据如下表：实验次数123电阻R/Ω51020电流I/A0.480.240.12请根据表中数据，写出实验结论：不同的电阻，当它两端电压相等时，通过它的电流与电阻成比．五、计算题（本大题2小题，共13分）24．（6分）小明家利用燃气热水器将质量为100kg、温度为20℃的自来水加热到50℃，消耗的天然气体积为1m 3（假设天然气完全燃烧）．已知水的比热容为4.2×10 3J/（kg•℃），天然气的热值为3.2×107J/m 3．求（1）天然气完全燃烧放出的热量；（2）水吸收的热量；（3）燃气热水器的效率．25．（7分）一盏白炽灯上标有“220V 10W”字样．求：（1）白炽灯正常工作时的电阻是多少欧？（2）当其两端电压变为110V时，实际消耗的电功率是多少瓦？（3）这盏灯正常工作2min，消耗的电能是多少焦耳？六、综合能力题（本大题3小题，共18分）26．（6分）用如图所示的实验装置探究“产生感应电流的条件”．（1）实验中，通过观察来判断电路中是否有感应电流．（2）闭合开关，若导体ab不动，左右移动磁铁，电路中（选填“有”或“无”）感应电流．（3）在仪器和电路连接都完好的情况下，某小组的实验现象不太明显．请提出一条改进措施：．（4）此过程发生的能量转化是，此原理可用来制造（选填“电动机”或“发电机”）．（5）在上述实验装置中将电流表换成，可以探究“通电导体在磁场中的受力情况”．27．（5分）阅读短文，回答问题．环保、高效的交通形式﹣﹣“空中巴士”2016年8月，我国自行设计研制、全面拥有自主知识产权的“空中巴士”﹣﹣巴铁1号试验车，在河北秦皇岛北戴河区开始启动综合试验，包括刹车距离、摩擦系数、耗电等，检验车和路、人和车的关系（如图）．环保：普通公交大巴一般通过燃烧燃油提供动力，如按照每辆普通燃油公交大巴每年耗油21.6吨，那么就会出现66吨左右的碳排放．但是，巴铁非常环保！因为它完全是采用的电力驱动，如果一辆巴铁可以取代40辆普通燃油公交大巴，那么每年就可以减少864吨耗油，减少2 640吨碳排放．“超级电容”有轨电车：这款城市电车具有三大优势．一是甩掉了“大辫子”，全程无架空接触网运行；二是以9 500法拉“超级电容”储能供电，车辆在站台区30秒内快速完成充电，一次可运行3至5公里；三是该车制动时能将85% 以上的制动能量回收反馈至超级电容形成电能储存，实现能量循环利用．（1）以公路两旁的树木为参照物，正在试行的“巴铁”是（选填“运动”或“静止”）的．（2）普通公交大巴一般通过燃油提供动力，空中“巴铁”则采用电力驱动，其中电能属于（选填“一次”或“二次”）能源．（3）若“巴铁”运行40 000m需要0.5h，则其运行速度为km/h．（4）“巴铁”在制动时充电是将能转化能．28．（7分）阅读短文，回答问题．电饭锅中的磁钢限温器电饭锅是生活中常见的用电器，它是利用感温磁钢（软磁体）的磁性随温度的变化而变化的特性来设计的，这样可以限制煮饭过程中的最高温度．感温磁钢的磁性随着本身温度作非线性变化，其特性曲线如图甲所示．磁钢限温器结构如图乙所示，它主要由感温磁钢、永磁体和弹簧构成．感温磁钢及其外套、内锅由弹簧支撑．感温磁钢与受热面固定在一起，受热面直接把热量传递给锅底．煮饭时用手按下按钮开关，通过杠杆AOC使永磁体和感温磁钢吸合，在吸力作用下永磁体不会落下，金属触点闭合，电路接通，加热元件开始发热．当饭煮熟后，温度继续上升，当升高到某一温度时，永磁体落下，通过杠杆CBO使触点分开，加热元件停止发热，同时按钮开关跳起．（1）与铜导线相比，制作电饭锅加热元件的材料应具备的特性是（选填字母）．A．电阻较大，熔点较低 B．电阻较大，熔点较高C．电阻较小，熔点较低 D．电阻较小，熔点较高（2）在磁钢限温器工作过程中，感温磁钢的磁性急剧减弱是在（选填字母）．A．按下按钮开关时 B．加热升温过程中C．按钮开关跳起时 D．降温过程中（3）煮饭时用手按按钮开关，杠杆AOC属于杠杆；饭煮熟后，永磁体落下，通过杠杆CBO使触点分开，杠杆CBO属于杠杆．（以上两空选填“省力”“费力”或“等臂”）（4）永磁体落下时，感温磁钢的温度为℃；永磁体下落过程中，感温磁钢对永磁体（选填“有”或“没有”）磁力的作用．（5）未按下按钮开关时，弹簧（选填“有”或“没有”）弹性势能．广东省中考物理模拟试卷（三）参考答案一、单项选择题（本大题7小题，每小题3分，共21分）在每小题列出的四个选项中，只有一个是正确的，请把答题卡上对应题目所选的选项涂黑．1．D；2．C；3．B；4．A；5．B；6．D；7．D；二、填空题（本大题7小题，每空1分，共21分）8．漫；引力；热传递；9．红外线；紫外线；速度；10．2.8；不变；变大；11．可再生；1.2×104；1kg氢气完全燃烧放出1.4×108J的热量；12．机械；做功；比热容；13．变大；变强；S；14．5；500；不能；三、作图题（共7分）15．；16．；17．；四、实验题（本大题3小题，共20分）18．37.6；19．2017.6；20．79；7.9×103；21．液体密度；乙；22．靠近；光路是可逆的；不能；光反射时，反射光线、入射光线和法线三者在同一平面内；62°；反射角等于入射角；B；23．断开；断开开关，交换电流表正负接线柱的连接；A；0.26；A；反；五、计算题（本大题2小题，共13分）24．；25．；六、综合能力题（本大题3小题，共18分）26．电流表指针的偏转；有；将导体ab换成多匝线圈；机械能转化为电能；发电机；电源；27．运动；二次；80；机械；电；28．B；C；费力；省力；103；有；有；。
2017年广东省中考物理模拟试卷
2017年广东省中考物理模拟试卷（7）一、单项选择题（本大题7小题，每小题3分，共21分）在每小题列出的四个选项中，只有一个是正确的，请把答题卡上对应题目所选的选项涂黑．1．（3分）下列各种物质微粒中，空间尺度最小的是（）A．质子B．电子C．原子D．分子2．（3分）以下能源是不可再生能源的是（）A．风能B．水能C．核能D．太阳能3．（3分）下列成语与其物理知识相符的是（）A．杯弓蛇影﹣光的折射B．井底之蛙﹣光的反射C．猴子捞月﹣光的折射D．凿壁偷光﹣光的直线传播4．（3分）如图所示，敲击右边的音叉，观察到泡沫塑料球被弹开，这一现象不能说明（）A．发声的物体都在振动B．声音能够传递能量C．声音能够传递信息D．空气能够传声5．（3分）如图所示，把热水壶放在煤气灶上烧水的过程中，下列说法正确的是（）A．煤气的燃烧过程是内能转化为化学能B．煤气燃烧越充分，它的热值越大C．水的温度越高，水分子运动越剧烈D．烧水的过程是通过做功的方式改变水的内能6．（3分）如图所示是甲和乙两种物质的质量与体积的关系图象，下列说法不正确的是（）A．甲物质的密度是乙物质的2倍B．体积为2cm3的乙物质的质量为20gC．质量为15g的甲物质的体积为1.5cm3D．当甲和乙两物质的质量相同时，乙物质的体积较大7．（3分）如图所示的家用电器中，额定功率最大的是（）A．电饭锅B．笔记本电脑C．电风扇D．电视机二、填空题（本大题7小题，每空1分，共21分）8．（3分）100℃的水蒸气和100℃的开水比较，其冷热程度（选填“相同”或“不相同”），被100℃的水蒸气烫伤要比被100℃的开水烫伤严重得多，这是因为高温的水蒸气遇冷（填物态变化名称）时要（选填“吸热”或“放热”）．9．（3分）如图所示是小刘同学探究冰的熔化特点时描绘出的图象，由图可知，冰属于（选填“晶体”或“非晶体”），物质在AB段的比热容（选填“大于”“小于”或“等于”）在CD段的比热容，物质在BC段的内能（选填“增加”“减少”或“不变”）．10．（3分）如图所示是2017年春节联欢晚会上为歌手孙楠伴舞的机器人，舞姿整齐划一，场面相当震撼．控制台是通过（选填“电磁波”或“声波”）对机器人实施控制的，该波在真空中的传播速度约为m/s．电视机前的观众是利用遥控器来切换不同的电视频道，其实是改变了电视机接收信号的．11．（3分）如图所示，甲、乙、丙、丁、戊是“探究浮力的大小跟排开液体所受重力的关系”的实验的五个步骤．两步骤可计算出圆柱体物块浸没在水中时受到的浮力F浮=N；两步骤可计算出物块排开的水所受的重力G排；比较F浮与G排，可以得到浮力的大小跟物块排开的水所受的重力的关系．12．（3分）如图为正在比赛的赛艇，赛艇的桨是杠杆（选填“省力”“费力”或“等臂”）；赛艇的头部做得很尖是为了；用力向后划桨，赛艇前进利用了．13．（3分）有一斜面长4m，高1m，现把一重600N的物体匀速推上去，所用沿斜面方向推力至少是N．若实际所用推力为200N，则斜面的机械效率为%，摩擦力为N．14．（3分）如图所示的电路，小灯泡L标有“6V 3W”字样，R是阻值为10Ω 的定值电阻．当小灯泡的电功率为3W时，定值电阻R消耗的功率是W，电流表的示数为A，电源电压为V．三、作图题（共7分）15．（2分）如图所示，一束光线从空气射入水中，在空气和水的分界面上同时发生反射和折射，请在图中作出反射光线且标出反射角的大小，并大致作出折射光线．16．（2分）如图所示，分析人拉着拉杆旅行箱静止在水平地面上的情景，O是轮子的转轴．以O为支点，请你画出拉力F的力臂．17．（3分）如图所示，小磁针静止在通电螺线管左侧，请标出磁感线方向及小磁针的N极．四、实验题（本大题3小题，共20分）18．（7分）（1）在测量物体长度的实验中，如图1所示，读数正确的是（选填“A”或“B”），所测物体的长度为cm．（2）如图2所示为汽车上的速度计，此时汽车的速度为km/h．（3）在“探究阻力对物体运动的影响”的实验中，在水平木板上先后铺上粗糙程度不同的毛巾和棉布；让小车从斜面顶端由静止滑下，如图3所示，观察和比较小车在毛巾表面、棉布表面和木板表面滑行的距离．①实验中每次均让小车从斜面顶端由静止滑下的目的是使小车每次在水平面上开始滑行时速度大小（选填“相等”或“不相等”）．②实验中是通过改变来改变小车所受阻力的大小的．③实验中发现：小车在毛巾表面上滑行的距离最短，在木板上滑行的距离最远，说明小车受到的阻力越小，速度减小得越（选填“快”或“慢”）．④推理：本实验中，如果小车在水平面上滑行时受到的阻力为零，它将做．19．（6分）在“探究凸透镜成像的规律”的实验中：（1）小东依次将蜡烛、凸透镜和光屏放在光具座上，调节烛焰、凸透镜和光屏的高度，使它们的中心大致在上．（2）如图1所示，让一束平行光正对凸透镜照射，在凸透镜后的光屏上接收到一个最小、最亮的光斑，可以看出凸透镜的焦距是cm．（3）如图2所示，烛焰恰好在光屏上成倒立、（选填“放大”“缩小”或“等大”）的实像，生活中的（选填“照相机”“投影仪”或“放大镜”）就是利用了这样的成像原理．（4）在（3）基础上，小东将蜡烛远离凸透镜，则应将光屏（选填“远离”或“靠近”，下同）凸透镜才能再次在光屏上成清晰的像．若保持蜡烛与凸透镜的位置不变，在60cm刻度处放置一个凹透镜，则应将光屏凸透镜才能再次在光屏上成清晰的像．20．（7分）甲、乙两组同学想研究“灯泡亮度改变时电功率的变化情况”．实验室提供的器材如下：两个实验室用小灯泡（一个字迹模糊，一个标有“1.5V”）、两种规格（“0～15Ω”和“0～25Ω”）的滑动变阻器各一个、电源（电压相等且保持不变）、电流表和电压表、开关、导线若干．（1）电路连接后，闭合开关发现小灯泡不亮，但电流表和电压表均有示数；接下来进行的操作正确的是A．检查滑动变阻器是否断路B．检查小灯泡是否断路C．移动滑动变阻器的滑片D．检查开关是否接触良好（2）在两组同学移动滑片的过程中，电表示数和灯的亮度都发生变化，当滑动变阻器的滑片都移到中点时，电压表示数均为1.5V，电流表示数也相同（如图1所示），此时甲组的小灯泡比乙组的小灯泡暗．①电流表的读数为A．②（选填“甲”或“乙”）组选用的小灯泡标有“1.5V”字样．（3）请在图2中将乙组同学设计的电路图补充完整；乙组同学所选用的滑动变阻器规格为．（4）两组同学所使用的电源电压是V．五、计算题（本大题2小题，共13分）21．（6分）在水平地面上，用80N的水平拉力拉着重为200N的小车匀速前进10m，所用时间为20s．求这一过程中：（1）小车的速度；（2）拉力所做的功；（3）拉力做功的功率．22．（7分）如图1所示是某电吹风的铭牌，它的工作原理如图2所示．（R为电热丝，M为电动机）（1）当电吹风正常工作且吹热风时，若它消耗的电能为0.098kW•h，则它工作了多少小时？（2）当电吹风正常工作且吹热风时，流过电热丝的电流为多大？（3）电热丝的阻值为多大？（电热丝阻值随温度的变化不计）六、综合能力题（本大题3小题，共18分）23．（6分）在“探究影响电磁铁磁性强弱的因素”的实验中，小明制成简易电磁铁A、B，并设计了如图1所示的电路．（1）当滑动变阻器的滑片向左移动时，电磁铁A、B吸引大头针的个数（选填“增加”或“减少”），说明电流越（选填“大”或“小”），电磁铁磁性越强．（2）根据图1的情境可知，（选填“A”或“B”）的磁性强，说明电流一定时，，电磁铁磁性越强．（3）电磁知识在生产与生活实践中被广泛应用，例如在医学中，医生对病人进行脑部手术时，需要用到心肺机，心肺机的功能之一是用“电动泵”替代心脏博动，推动血液循环．如图2所示，将线圈ab缠绕并固定在活塞一端，利用其与固定磁铁之间的相对运动，带动电动泵中的活塞，使血液定向流动；阀门K1、K2都只能单向开启，反向则封闭管路．当线圈中的电流从a流向b时，活塞将向（选填“左”或“右”）运动，“动力泵”处于（选填“抽血”或“送血”）状态．24．（6分）阅读短文，回答问题．堵车了可以飞过去！飞行汽车并不是只存在于科幻电影中的异想天开，人们正在把它变成现实．据外媒报道，荷兰公司PAL﹣V旗下开发的飞行汽车﹣﹣Liberty（如图）正在销售中．荷兰公司PAL﹣V介绍，在陆地行驶模式下，Liberty飞行汽车呈三轮车形态，其螺旋桨会紧固在车顶．如果想起飞，只需放开螺旋桨和尾桨，Liberty 就能变身旋翼飞机．而Liberty的整个变形过程需要10分钟左右，其陆地行驶速度最高可达160km/h，而飞行速度则可达180km/h．在陆地行驶模式下，一箱油够Liberty跑1 315km，但在飞行模式下续航则会下降到500km左右；为了最大限度地提升续航能力，这辆车做得非常轻，空重仅为664kg，同时其载荷也仅为两人．（1）在空中飞行的汽车以地面为参照物是的；“追尾”是高速公路上经常发生的交通事故，当汽车紧急刹车时，由于汽车具有，无法马上停止，以致撞上前面的车．（2）在汽车飞行的过程中机翼下方的空气流速比机翼上方的空气流速，压强，从而产生向上的升力．（3）Liberty 在陆地行驶模式下，发动机的最大功率为7×104W，100km油耗7.6L；则汽车在行驶100km的过程中，发动机做的有用功为J；发动机的机械效=5×107 J/L）率为（保留一位小数）．（q油25．（6分）如图1为某型号电子秤，其结构原理如图2所示，R0是定值电阻；R是压敏电阻，其阻值R随所受压力F变化的关系如图3所示，改写电流表（量程为0～0.6A）的表盘数值后可直接读出所称物体的质量．设踏板的质量为5kg，电源电压保持12V不变，g取10N/kg．（1）根据图象可知，当被称物体的质量增加时，压敏电阻R的阻值，电流表的示数．（以上两空均选填“变大”或“变小”）（2）空载时，电流表的示数为0.048A，则R0的阻值为Ω．（3）该电子秤的最大量程是kg．（4）若身边没有电流表只有电压表，试问还能制作电子秤吗？若不能，请说明理由；若能，电压表应怎样连入电路？答：，．2017年广东省中考物理模拟试卷（7）参考答案一、单项选择题（本大题7小题，每小题3分，共21分）在每小题列出的四个选项中，只有一个是正确的，请把答题卡上对应题目所选的选项涂黑．1．B；2．C；3．D；4．C；5．C；6．B；7．A；二、填空题（本大题7小题，每空1分，共21分）8．相同；液化；放热；9．晶体；小于；增加；10．电磁波；3.0×108；频率；11．乙、丁；1.2；甲、戊；12．费力；减小阻力；力的作用是相互的；13．150；75%；50；14．3.6；1.1；6；三、作图题（共7分）15．；16．；17．；四、实验题（本大题3小题，共20分）18．B；2.45；80；相等；接触面的粗糙程度；慢；匀速直线运动；19．同一高度；10.0；放大；投影仪；靠近；远离；20．C；0.2；甲；0～15Ω；4；五、计算题（本大题2小题，共13分）21．；22．；六、综合能力题（本大题3小题，共18分）23．增加；大；B；线圈匝数越多；右；送血；24．运动；惯性；小；大；1.575×108；41.4%；25．变小；变大；10；115；能；并联在R0两端；。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
九年级物理考试试卷（时间：80分钟 满分：100分）一、选择题（7小题，共21分）1．在2004年雅典奥运会上，为了把比赛节目及时传送到世界各地，至少需要同步通信卫星（ ） A ．1颗 B ．2 颗 C ．3 颗 D ．4颗2．下列实验现象所揭示的物理原理、规律与对应的实用技术的原理、规律不相符的是( )3．有二只灯泡，分别标有“220V15W ”和“220V100W ”的字样。
如将它们串联接在电压为380V 的动力电源上，则A ．15W 的灯泡烧坏，100W 的灯泡完好B ．100W 的灯泡烧坏，15W 的灯泡完好C ．二只灯泡均被烧坏D ．二只灯泡均完好4、如图2所示，电源电压保持不变，R 1的阻值是R 2的4倍，闭合开关S 后，通过R 1的电流为I 1，通过R 2的电流为I 2，电路总电流为I 。
则下列关系正确的是（ ） A 、I 1 ：I 2 = 4 ：1 B 、I 1 ：I =1 ：5C 、I ：I 2 = 5 ：1D 、I 1 ：I = 4 ：55．在家庭电路中，从进户线起连接顺序正确的是（ ）A ．闸刀开关、电能表、保险盒、插座B ．闸刀开关、电能表、插座、保险盒C ．电能表、闸刀开关、保险盒、插座D ．电能表、保险盒、闸刀开关、插座6.为了探究声音的响度与振幅的关系，小明设计了如图所示的几个实验。
你认为能够完成这个探究目的的是 ( )7．如图3所示，下列四个电路图中与右边实物图对应的是二、填空题（7小题 共21分）8．比热容是物质的一种特性。
用同种物质制成两个质量不等的物体，其比热容 （填“相同”或“不同”）。
质量均为1kg 的铜块 [ c 铜 = 0.39×103J / (kg ·℃ ) ] 和铅块[ c 铅 = 0.13×103J / ( kg ·℃ ) ] ，如吸收了相等的热量，则铜块与铅块升高的温度之比为 ；若铜块温度升高了100℃，则它吸收了 J 的热。
9．如图4是电阻A 、B 的I －U 图像。
由图可知，电阻值较大的电阻是 Ω。
若将A 、B 两电阻并联后接在电压为2V 的电源两端，则并联电路干路中的电流是 A ，此时电路总电阻值是 Ω图4 图5 图610、放学后，小欣和大军从学校骑自行车去二七广场，路程与时间图像如图5所示。
由图像可知，学校到则二七广场的路程为_________km,________ （选填“小欣”或“大军”）先到达二七广场，小欣骑车的平均速度为______m/s 。
11． 小明把耳朵贴在长铁管的一端,小芳在另一端敲击铁管,小明先后听到两个响声,先听到的声音是由________传播来的响声,这说明声音在________中的传播速度比在__________快. 12、如图6所示的电路，两只灯均标有“PZ220—40”，的字样，U =220V ，当开关S 断开时，两灯实际消耗的功率之和是 ，当开关S 闭合时，灯L 1的实际功率是 ，灯L 2的额定功率是 。
ABC D图313、电冰箱给我们的生活带来许多方便。
右下表是某型号的电冰箱的主要技术参数。
请回答：（1）电冰箱的插头应选用脚插头（选填“二”或“三”）；（2）该电冰箱一个月（计30天）消耗的电能约是kW·h；（3）电冰箱是利用致冷物质迅速（填物态变化名称）吸热，使冰箱内温度降低的14．图7是演示电与磁物理规律的三个实验装置，其中能反映制造发电机原理的是；制造电动机原理的是；研究电流磁效应的是．（填字母）三、作图题（3小题共7分）15、（1）如图8所示的两架敌机，一架是实际飞机，另一架是在潜水艇上观察到的该飞机的像，请用光的作图法确定哪架是实际飞机。
（2）在图9中画出螺线管Ｂ上的绕线，要求通电后使图中的Ａ、Ｂ两个螺线管相互排斥．（3）如图10所示，图中有电源线一对，拉线开关一个，螺口灯泡一个，插座一个．现要求开关控制电灯，灯与插座并联．请按要求将各元件连入电路，要符合安全用电的原则，又能够正常照明，连线不交叉图8图9图10四、实验题（3小题共18分）16、．图(甲)所示是“测量小灯泡的电功率”实验的电路图，图(乙)是即将连接完成的实验电路。
其中电源为三节新的干电池，灯泡的额定电压为3.8V，灯丝的电阻约为10Ω，滑动变阻器标有“10Ω，1A”的字样。
(1)对照电路图，用笔画线代替导线，将实物图未完成部分连接好。
(2)当闭合电路的开关时，若出现以下不正常现象(见下表)，请你从下列选项中选择可能的原因填入表中(只要填选项代号)A．电路中a、b间断路 B．电路中a、b间短路 C．滑动变阻器连入电路中的电阻太小(3)排除故障后闭合开关，移动滑片P到某处，电压表的示数为2.2V，要测量小灯泡的额定功率，应将滑片P向________端滑动(选填“左”或“右”)。
若灯泡正常发光时电流表示数如图(丙)所示，则灯泡的额定功率是_______W。
A B图7C17.为了探究电流通过导体产生的热量与什么因素有关，设计了如图11所示实验，三只完全相同的烧瓶中盛有等质量的煤油，已知电阻丝，（1）为了探究产生的热量与电阻的关系，应选择的电阻线为__________ ___； （2）为了探究产生的热量与电流的关系，应选择的电阻线为_______ ______； （3）该实验的探究中，我们采用了__________________________的方法。
图1118、在阅读有关“超导现象”资料之后．小宇同学运用逆向思维的方法提出问题：金属导体的电阻随温度升高而变大吗?于是小宇设计出如图12所示的实验装置．实验时缓慢给线圈加热。
实验过程中，采用镍铬合金、康铜合金、锰铜合金制作的线圈各做了一次。
（1）观察到随着线圈的温度升高，灯泡渐渐变暗，电流表的示数 。
（2）通过实验得出的结论：金属导体的电阻随温度的升高而 。
（3）小宇为什么要采用镍铬、康铜、锰铜依次实验？。
. （4）在家庭电路中，刚打开电灯时，灯泡容易烧坏，原因是： （ ） A ．刚开灯时灯丝的温度低、电阻小、电流小； B ．刚开灯时灯丝的温度低、电阻小、电流大 C ．刚开灯时灯丝的温度低、电阻大、电流小； D ．刚开灯时灯丝的温度高、电阻大、电流小 五、计算题（2小题 共13分）19.如图所示是小明家的电热水壶及铭牌，他用该电热水壶将1.5kg 的水从20℃加热到100℃。
（1）水吸收的热量是多少？〔 c 水 = 4.2×103J/（kg ·℃）〕（2）若电热水壶正常工作，且产生的热量全部被水吸收，需要加热多少时间？ （3）若电热水壶实际加热时间大于上述计算的加热时间，可能的原因有那些？（写出两种）20.（6分）右表所示是某品牌电热水壶的铭牌，根据铭牌给出的信息，求： （1）电热水壶的额定电流； （2）电热水壶的电阻；（3）电热水壶正常工作10min 消耗的电能．XX 牌电热壶 型 号 DSP ―19B 额定电压 220V 额定功率 880W 频 率 50Hz 热水壶容量 1.0L0.6 1.1 1.7 2.2 2.83.3100%乙六、综合题（3小题 共20分）21．图13为四缸发动机工作原理：内燃机通过连杆把四个汽缸的活塞连在一根曲轴上，并使各汽缸的做功过程错开，在飞轮转动的每半周里，都有一个汽缸在做功，其他三个汽缸分别在做吸气、压缩和排气工作。
（1）发动机在做功冲程里，高温、高压的燃气推动活塞向下运动，对外做功，同时将 能转化为 能。
（2）图14为发动机在做功冲程中的示意图。
下面给出公式W = p V的证明，请将推导过程补充完整（要求各表达式均用S 、l 或p 表示）：设活塞的面积为 S ，冲程长为 l ，燃气对活塞的压强为 p ，则 燃气对活塞的压力F= ， 燃气对活塞所做的功W=，又根据数学知识可知发动机的单缸排量V= ，故 W= p V 。
22、如图甲所示是探究“水的沸腾”的实验装置．当水温上升到90℃时，每隔1min 记录一次温度计的示数，直到水沸腾5min 后停止记录．甲乙 丙（1）如图甲所示的温度计的示数为＿℃．如图乙所示，表示水在沸腾时的现象是其中的＿＿图． （2）根据实验数据，作出了水的温度随时间变化的图象，如图丙所示．有图象可知，在当时条件下，水的沸点是＿＿＿＿℃．（3）水在沸腾过程中，需要＿＿＿＿（选填“吸收”或“放出”）热量，温度＿＿＿＿（选填“升高”或“不变”或“降低”）．（4）水沸腾时，杯口附近出现大量“白气”．“白气”是水蒸气遇冷＿＿＿＿（填物态变化名称）形成的．23．阅读短文，回答问题：巨磁电阻效应1988年阿尔贝·费尔和彼得·格林贝格尔发现，在铁、铬相间的三层复合膜电阻中，微弱的磁场可以导致电阻大小的急剧变化，这种现象被命名为“巨磁电阻效应”．更多的实验发现，并非任意两种不同种金属相间的三层膜都具有“巨磁电阻效应”．组成三层膜的两种金属中，有一种是铁、钴、镍这三种容易被磁化的金属中的一种，另一种是不易被磁化的其他金属，才可能产生“巨磁电阻效应”．进一步研究表明，“巨磁电阻效应”只发生在膜层的厚度为特定值时．用R 0表示未加磁场时的电阻，R 表示加入磁场后的电阻，科学家测得铁、铬组成的复合膜R 与R 0之比与膜层厚度d （三层膜厚度均相同）的关系如乙图所示．1994年IBM 公司根据“巨磁电阻效应”原理，研制出“新型读出磁头”，将磁场对复合膜阻值的影响转换成电流的变化来读取信息．（1）以下两种金属组成的三层复合膜可能发生“巨磁电阻效应”的是 ．A ．铜、银B ．铁、铜C ．铜、铝D ．铁、镍（2）对铁、铬组成的复合膜，当膜层厚度是1.7nm 时，这种复合膜电阻 （选填“具有”或“不具有”）“巨磁电阻效应”．（3）“新型读出磁头”可将微弱的 信息转化为电信息． （4）铁、铬组成的复合膜，发生“巨磁电阻效应”时，其电阻R 比未加磁场时的电阻R 0 （选填“大”或“小”）得多． （5）丙图是硬盘某区域磁记录的分布情况，其中1表示有磁区域，0表示无磁区域．将“新型读出磁头”组成如图所示电路，当磁头从左向右匀速经过该区域过程中，电流表读数变化情况应是丁图中的 ．上止点下止点图14曲轴飞轮箱体图13甲ABCD丁硬盘上的磁记录右 左。
