2020年广东省中考物理模拟试卷(3月份)---附答案解析
2020年广东省初中毕业生学业考试物理仿真模拟卷加答案(三)
2020年广东省初中毕业生学业考试仿真模拟卷（三）物理说明：1.全卷共6页，满分为100分，考试用时为80分钟。
2.答卷前，考生务必用黑色字迹的签字笔或钢笔在答题卡填写自己的准考证号、姓名、考场号、座位号。
用2B 铅笔把对应该号码的标号涂黑。
3.选择题每小题选出答案后，用2B铅笔把答题卡上对应题目选项的答案信息点涂黑，如需改动，用橡皮擦干净后，再选涂其他答案，答案不能答在试题上。
4.非选择题必须用黑色字迹钢笔或签字笔作答，答案必须写在答题卡各题目指定区域内相应位置上；如需改动，先划掉原来的答案，然后再写上新的答案；不准使用铅笔和涂改液。
不按以上要求作答的答案无效。
5.考生务必保持答题卡的整洁。
考试结束时，将试卷和答题卡一并交回。
一、单项选择题（本大题7小题，每小题3分，共21分.）在每小题列出的四个选项中，只有一个是正确的，请把答题卡上对应题目所选的选项涂黑.1、下列能源属于可再生能源的是（）A．风能 B．煤 C．核能 D．石油2、第十七届科博会在北京召开，中外多款智能机器人齐亮相，如幼教机器人可以和小朋友比赛背唐诗，下列有关说法正确的是（）A．机器人的声音不是由振动产生的 B．机器人的声音可以在真空中传播C．机器人能区分小朋友的声音是因为他们的音色不同 D．机器人的声音在空气中传播速度是3×108m/s3、小明利用如图甲所示装置探究冰的熔化特点，他每隔相同时间记录一次温度计的示数，并观察物质的状态．绘制成图象如图乙所示，下列分析错误的是（）A．冰是晶体B．冰的熔点是0℃C．冰的熔化过程持续了15分钟D．冰在熔化过程中吸收热量，但温度不变4、在停车场，甲、乙两辆轿车由于驾驶员的疏忽大意而发生了碰撞，甲车司机感觉背部受到挤压，乙车司机身体向前倾斜，下列分析判断正确的是（）A．甲车静止，乙车运动，乙车尾撞击甲车尾 B．甲车静止，乙车运动，乙车头撞击甲车尾C．甲车运动，乙车静止，甲车头撞击乙车尾 D．甲车运动，乙车静止，甲车尾撞击乙车尾5、小红在探究串联电路的实验中，按如图连接好了电路，合上电键S后，发现小灯L 1、L2均不发光，电流表示数为零．是哪里发生了故障呢？她思考了一下，然后用一个电压表分别接到电流表、灯L1、灯L2两端测量电压．测量结果：电流表、灯L1两端无电压，灯L2两端有电压，由此小红找出了电路发生故障的原因．则电路的故障可能是（）A．电流表断路了 B．小灯L1断路了 C．小灯L2断路了 D．小灯L2短路了6、在台球比赛中，选手推动球杆撞击白球，白球发生运动后碰撞其它球，以下说法正确的是（）A．在水平桌面滚动的球受到了重力，重力对它做了功B．手推动球杆前进时，手对球杆做了功C．桌面对球的支持力做了功D．白球撞击黑球后没有静止，是因为人的手还在对白球做功7、如图所示的电路中，闭合开关S，两只电压表的指针偏转角度相同，则R1：R2等于（）A．5：1 B．1：5 C．4：1 D．1：4二、填空题（本大题7小题，每空1分，共21分）8、地震过后往往会伴有泥石流等灾害，泥石流之所以会造成巨大的危害，是因为由石、泥土被雨水从高处冲下来时将____________能转化为巨大的____________能．灾害发生后，救灾飞机迅速到达灾区上空，当它在一定高度匀速飞行并投下救灾物资后，飞机的机械能将________（选填“变大”“变小”或“不变”）．9、远程信息传递技术已经广泛应用于我们的生活．例如：地面卫星控制中心是利用__________向“嫦娥三号”传递指令的；倒车雷达利用__________来判断到障碍物的距离；家用电视遥控器是靠__________实现对电视机的控制的．（选填“电磁波”、“超声波”、“紫外线”、“红外线”、“可见光”）10、如图所示，小华制作了一个简易的密度计：她选择一根长16cm的饮料吸管，将一些铜丝从下端塞入并用石蜡封口，使吸管在液体中漂浮时能保持在________方向．密度计在液体中漂浮时，受到的浮力________重力（填“大于”、“小于”或“等于”）．把密度计放入水中，露出液面的长度是7.9cm，再将密度计放入某液体中，露出液面的长度是7cm，则此液体的密度为____________kg/m3（ρ水=1.0×103kg/m3）11、小欣用如图所示的动滑轮提升重量为G=9N的物体，当用竖直向上F=5N的拉力拉绳的自由端匀速上升0.8m，用时4s，小欣所做的总功是________J，机械效率是______，拉力的功率是_______W．12、一台四冲程汽油机，其中________冲程将机械能转化为内能；已知所用汽油的热值是4.6×107J/kg，完全燃烧2g汽油所释放的内能是____________J，若热机效率为40%，燃烧2g汽油转化的机械能是____________J. 13、如图所示，一束太阳光通过三棱镜折射后，被分解成七种颜色的光，在白色光屏上形成一条七彩光带，这个现象叫____________；如果在白色光屏前放置一块红色玻璃，我们在白屏上能看到________；如果将白色光屏换成绿色纸板．我们能看到________．14、某合金材料制成的解冻板，无需用水用电即可快速解冻食品，这是利用了该材料________性强的物理属性；边长为0.1m的由上述材料制成的正方体合金块质量为3kg，该材料的密度ρ=________kg/m3，静置在水平地面上时对地面的压强p=________Pa．g取10N/kg．三、作图题（共7分）15、（1）如图，一束光线从空气斜射到水面时发生反射和折射，OB为反射光线，请作出入射光线、法线和大致的折射光线．（2）如图所示，小颜用滑轮组提升重物，试画出此滑轮组最省力时的绕线情况．（3）甲图是一种装在天花上的吸顶灯，里面有2盏“220V 9W”的节能灯，在图乙中画出两盏灯的连线，并接入家庭电路，要求开关控制两盏灯，且每盏灯都能正常发光．四、实验题（本大题3小题，共19分）16、（1）如图所示，用A、B两把刻度尺测同一物体长度，放置正确的是_____刻度尺，该物体的长度是__________cm．（2）完成下列填空．（2）图1中弹簧测力计的示数为__________；图2中速度表的示数为__________．（3）如图是探究物体的动能跟哪些因素有关的实验图．①实验中通过观察木块B被钢球撞出距离的长短，来判断钢球动能大小，这种实验方法叫____________（选填”控制变量法“、”转换法“或”理想模型法“）．②让同一钢球A分别从不同的高度由静止开始滚下，高度h越高，钢球运动到水平面时速度越大，木块B被撞得越远，所以质量相同时，钢球的速度越大，动能就________．改变钢球的质量，让不同的钢球从同一高度由静止开始滚下，____________的钢球将木块B撞得越远，其动能就越大．17、艾英同学在“探究平面镜成像特点”的实验时，所用的实验器材有带底座的玻璃板、白纸、笔、火柴、光屏、刻度尺、两支外形相同的蜡烛A和B．（1）选用玻璃板代替平面镜，主要是为了____________________________________．（2）在竖立的玻璃板前点燃蜡烛A，拿____________（选填“点燃”或“未点燃”）的蜡烛B竖直在玻璃板后面移动，人眼一直在玻璃板的前侧观察，直至蜡烛B与蜡烛A的像完全重合．这种确定像与物大小的方法是________________．（选填“控制变量法”或“等效替代法”）（3）移去蜡烛B，在其原来位置上放置一块光屏，光屏上无法呈现蜡烛的像，这说明平面镜成的是________（选填“虚”或“实”）像．（4）当蜡烛A向玻璃板靠近时，像的大小________．（5）为了让右座的同学也能够看清蜡烛的像，艾英只将玻璃板向右平移，则蜡烛像的位置________（选填“向右移动”“向左运动”或“不变”）．18、在“探究电流与电阻的关系”的实验中，小强选用了4Ω、8Ω、10Ω、20Ω四个定值电阻，电源电压为3V．（1）请按图甲所示的电路图，将实物图乙连接完整．（2）闭合开关接触时，发现电流表无示数，移动滑动变阻器的滑片，电压表示数始终接近电源电压，造成这一现象的原因可能是____________________．（3）排除电路故障后，闭合开关，移动滑片，当选用4Ω的电阻时，电流表示数如图丙所示，记为_____A；以后每更换一个阻值更大的电阻后，闭合开关，应将滑动变阻器的滑片向_____（选填“A”或“B”）端移动，使电压表的示数_____，同时记下对应的电流值．（4）根据实验数据，小强做出了如图丁所示的I﹣R图象，由于此图线为曲线，小强认为不便直观判断I与R的定量关系，于是对图象中的坐标进行了巧妙变换，从而直观判断出了I与R的关系．你认为小强的改进方法是：___________________________________．五、计算题（本大题2小题，共13分）19、（6分）太阳能清洁无污染，是人类能源的宝库，某太阳能汽车总质量为400kg，顶部安装了太阳能电池板，如图所示，太阳光照射到地面时单位面积上的辐射功率为1.2×103W/m2，汽车上的太阳能电池板的有效面积为5m2．（1）太阳能电池板能将太阳能转化为电能，若太阳能电池板的转换效率为40%，则转换给汽车电动机的电功率是多少瓦？（2）这辆汽车在某水平面上匀速行驶时，受到的阻力为车重的0.02倍，则汽车受到的牵引力为多少牛顿？（3）如果这辆汽车的电动机经电能最终转化为机械能的效率为80%，则汽车在该平面上匀速行驶的速度为多大？20、小军家里有一款高、低温两档电烤炉，他查看使用说明书，收集到一些信息如下：额定电压220V，低温档电功率880W，高温档电功率1980W，电路原理图如图所示，R1，R2代表两根电热丝，S2为温控开关，根据上述信息，解答下列问题：（1）在高温档正常工作时，电路的总电流多大？（2）在低温档正常工作1.5h消耗多少度电能？电热丝R1的电阻多大？（3）若电热丝R2烧毁了，要使电路恢复正常工作，小军用两根“220V 550W”的相同电热丝替代R2，你认为小军的做法能否满足要求（请你用计算结果回答）．六、综合能力题（本大题3小题，共19分）21、(6分)阅读下面短文，回答问题．人工心脏泵血液是人体输送氧气与营养的主要载体，心脏就像发动机，为这一输送提供了动力．医生给心脏疾病的患者做手术时，往往要用一种称为“人工心脏泵”的体外装置来代替心脏，以推动血液循环．如图甲是该装置的示意图，线圈AB固定在用某种金属材料制成的活塞柄上，通电时线圈与活塞柄组成的系统与固定在左侧的磁体相互作用，从而带动活塞运动．活塞筒通过阀门与血管相通，阀门S1只能向外开启，S2只能向内开启．手术时，还需要利用电磁血流计来检测血流速度和血流量（血流量指单位时间内通过血管横截面的血液体积），其示意图如图乙所示．使用时，将血管放置于两磁极之间，两金属电极a、b与血管壁接触，就会有微弱电流流过仪表显示出血流速度．（1）甲图中，当线圈中的电流从B流向A时，活塞向______（选填“左”或“右”）运动．（2）人工心脏泵在工作时，血液的流动方向是______________________________（选填“从S1流入S2流出”或“从S2流入S1流出”）．（3）血管中有血液流过时，电磁血流计能检测到微弱的电流，与从能量转化的角度分析，这与______的原理相同．A．发电机 B．电动机 C．电流表 D．热机（4）若某次测得血液匀速流动的速度为0.2m/s，血流量为10﹣4m3/s，则对应血管的横截面积为______m2．22、(7分)小明利用实验室的电磁继电器、热敏电阻R1、可变电阻器R2等器件设计了一个恒温箱控制电路，如图甲所示．如图乙是小明通过实验测得的R1的阻值随温度变化的关系曲线．（1）电磁继电器中电磁铁上端是____极（N/S）．（2）当温度较低时，电磁铁的磁性较____，触点开关________（接通/断开）．（3）电磁继电器的电源两端电压U=6V，电磁继电器线圈的电阻可不计，通过实验测得当电流为30mA时，电磁继电器的衔铁被吸合．若可变电阻器R2的电阻值设定为150Ω时，恒温箱温度可达到________℃．当可变电阻器R2的电阻变大时，恒温箱设定的温度将变________（高/低）．（4）如果要使恒温箱内预设的温度可调节范围是90℃～150℃，可供选择的可变电阻器R2的电阻值有如下的几种，你选择________．A．0～100Ω B． 0～200ΩC．0～1000Ω D． 0～1500Ω23、阅读短文，回答问题空调热水器空调热水器，又名空气能热泵热水器，其工作原理示意图如题图所示，工作过程中空调热水器通过一种工作煤质在蒸发器里迅速变成气态，在经过压缩机（消耗少量电能）将其压缩成高温高压的气体，然后在冷凝器中重新变成液态，达到给水加热的目的．空调热水器和燃气热水器的能量更高．热水产出率和能效比是衡量空调热水器性能的两个重要指标．热水产出率是指该热水器当进水温度为20℃，出水温度为50℃时，每小时可出热水的体积数，能效比是指加热过程中水吸收的热量与消耗电能的比值．下表为两种型号“空调热水器”在进水温度20℃时测定的部分参数．型号 A B出水温度（℃）50额定功率（kW） 1 2额定电压（V）220热水产出率（L/h）100环境温度范围（℃）﹣10～50（1）水箱中水的温度升高，是通过__________方式增加了水的内能．（2）空调热水器工作时产生的热量________（填“大于”、“等于”或“小于”）它所消耗的电能．（3）下列关于空调热水器的判断中，正确的是________A．工作媒质在冷凝器中不断吸热B．空调热水器消耗的电能越少，其能效比越高C．由于电流的热效应，热水吸收的热量一部分来自于电流产生的热量D．压缩机通过做功的方式增加了工作媒质的内能（4）A 型热水器正常加热过程中，每小时流经冷凝器中的水吸收的热量为_________J，其能效比为___．（5）若B 型热水器的能效比为4.2，则它的热水产出度为________L/h．2020年广东省初中毕业生学业考试物理仿真模拟卷（三）一、选择题1、A．2、C．3、C．5、B．5、C．6、B．7、C．二、填空题8、重力势；动；变小．9、电磁波；超声波；红外线．10、竖直；等于；0.9×103．11、4；90%；1．12、压缩；9.2×104；3.68×104．13、光的色散；红光；绿光．14、导热；3×103；3000．三、作图题15、四、实验题16、（1）A； 2.21cm（2.20～2.25cm均可）．（2）2.6N；80km/h．③①转换法；②越大；质量大．17、（1）便于确定像的位置和大小；（2）未点燃；等效替代法；（3）虚；（4）不变；（5）不变．18、（1）如图；（2）电阻R0开路；（3）0.5；B；2V；（4）将I﹣R图象的横坐标R变为（或R﹣1）．五、计算题19、解：（1）太阳能电池板能将太阳能转化为电能，若太阳能电池板的转换效率为40%，则转换的电功率为：P=ηP0S=40%×1.2×103W/m2×5m2=2.4×103W；（2）车的重力为：G=mg=400kg×10N/kg=4000N，由于这辆汽车在某水平面上匀速行驶，则牵引力等于阻力，故F=f=0.02G=0.02×4000N=80N；（3）因为牵引力为F=80N，由P===Fv可得：v===24m/s．答：（1）转换给汽车电动机的电功率是2.4×103W；（2）汽车受到的牵引力为80N；（3）汽车在该平面上匀速行驶的速度为24m/s．20、解：（1）由P=UI可得，在高温档正常工作时电路的总电流：I===9A；（2）由P=可得，在低温档正常工作1.5h消耗的电能：W=P低温t=880×10﹣3kW×1.5h=1.32kW•h=1.32度；由电路图可知，开关S1闭合、S2断开时，电路为R1的简单电路，电路中的总电阻最大，由P=UI=可知，电路中的总功率最小，电烤箱处于低温档，则电热丝R1的电阻：R1===55Ω；（3）由电路图可知，开关S1、S2闭合时，R1与R2并联，电路中的总电阻最小，电路的总功率最大，电烤箱处于高温档，因电路中总功率等于各用电器功率之和，所以，R2的电功率：P2=P高温﹣P低温=1980W﹣880W=1100W，因并联电路中各支路两端的电压相等，所以，R2的阻值：R2===44Ω，一根“220V 550W”电热丝的电阻：R===88Ω，因并联电路中总电阻的倒数等于各分电阻倒数之和，所以，两根“220V 550W”电热丝并联时的总电阻：R并===44Ω，因R2=R并，所以，用两根“220V 550W”的相同电热丝替代R2，能使电路恢复正常工作．答：（1）在高温档正常工作时，电路的总电流为9A；（2）在低温档正常工作1.5h消耗1.32度电能，电热丝R1的电阻为55Ω；（3）用两根“220V 550W”的相同电热丝替代R2，能使电路恢复正常工作．六、综合能力题21、（1）左；（2）从S1流入S2流出；（3）A；（4）5×10﹣422、（1）S；（2）弱；接通；（3）90；高；（4）B.23、（1）热传递；（2）大于；（3）D；（4）1.26×107；3.5；（5）240．。
2020年广东省中考物理试卷(附答案详解)
2020年广东省中考物理试卷一、单选题（本大题共7小题，共21.0分）1.(2020·江苏省·单元测试)若把原子、原子核、电子看成球体，原子半径的数量级为10−10m，原子核半径的数量级为10−15m，电子半径的数量级小于10−9nm.按尺度从大到小的排序是()A. 原子、原子核、电子B. 电子、原子、原子核C. 原子核、原子、电子D. 原子、电子、原子核2.(2021·全国·模拟题)将电灯、开关和插座接入家庭电路中，接线正确的是()A. B.C. D.3.(2021·天津市市辖区·模拟题)岸上的人看到水中小鱼的光路图是()A. B.C. D.4.(2021·广东省·单元测试)如图所示，不能用流体压强与流速的关系来解释的是()A. 如图所示向两张纸中间吹气，纸张向中间靠拢B. 如图所示用吸管吸饮料C. 如图所示向B管吹气，A管中的水面上升D. 如图所示飞机产生升力的原因5.(2021·湖北省襄阳市·期末考试)晚上，爸爸对小明说“请把电视声音调小点，不要影响邻居休息。
”这里“调小”的是声音的()A. 音色B. 音调C. 响度D. 速度6.(2021·广东省东莞市·模拟题)如图所示的实验装置，表述错误的是()A. 该装置可用来研究电磁感应现象B. 该装置能将电能转化为机械能C. 该装置可用来研究磁场对通电导体的作用D. 该装置揭示的原理可应用于电动机7.(2020·安徽省芜湖市·期末考试)游泳时佩戴游泳圈是防止溺水的有效方法。
质量为50kg的小蓉佩戴游泳圈后，能静静地漂浮在水面上，如图所示。
游泳圈对她的作用力大小最符合实际的是()A. 5000NB. 500NC. 50ND. 5N二、填空题（本大题共7小题，共21.0分）8.(2021·河北省唐山市·模拟题)目前人们正致力于开发太阳能、核能、风能、海洋能、氢能…其中核能是______(选填“可再生”或“不可再生”)能源，核电站利用原子核______(选填“聚变”或“裂变”)释放的能量发电，电能属于______(选填“一次能源”或“二次能源”)。
2020年广东省中考物理试题(含答案与解析)
【答案】A
【解析】
【详解】因为1nm=10-9m，所以
10-9nm=10-18m
故按尺度从大到小的排序是：原子、原子核、电子。
故选A。
2.将电灯、开关和插座接入家庭电路中，接线正确的是（）
A. B. C. D.
【答案】D
【解析】
【详解】灯泡接法：火线进入开关，再进入灯泡顶端的金属点，零线直接接入灯泡的螺旋套，这样在断开开关能切断火线，接触灯泡不会发生触电事故。既能控制灯泡，又能更安全；三孔插座的接法：上孔接地线；左孔接零线；右孔接火线。
②如图乙，往量筒内倒入适量的水，记下量筒中水的体积V1；
③如图丙，取出碗中所有的小玻璃珠并放入量筒中，记下小玻璃珠和水的总体积V2；
④如图丁，将量筒中的水慢慢倒入水盆中的空碗内，直到标记处与碗外水面______，记下量筒中小玻璃珠和剩余水的总体积V3。
完成下列填空（选用V1、V2、V3和ρ水，表示以下物理量）：

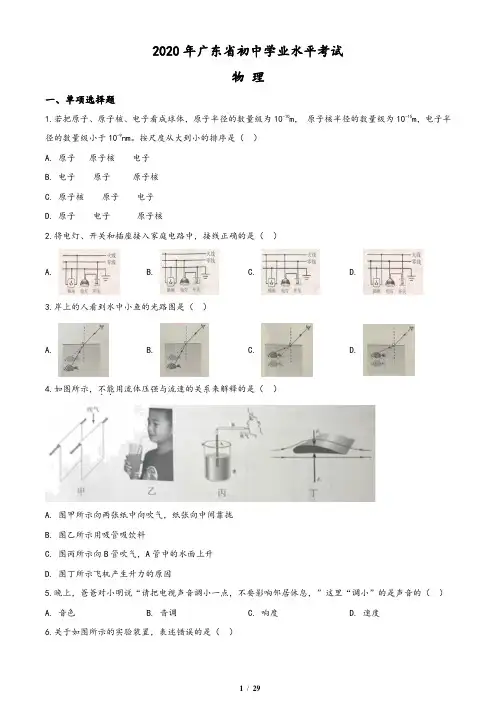

2020年广东省初中学业水平考试
物理
一、单项选择题
1.若把原子、原子核、电子看成球体，原子半径的数量级为10-10m，原子核半径的数量级为10-15m，电子半径的数量级小于10-9nm。按尺度从大到小的排序是（）
A.原子原子核电子
B.电子原子Βιβλιοθήκη 子核C.原子核原子电子D.原子电子原子核
2.将电灯、开关和插座接入家庭电路中，接线正确的是（）
(1)电路中a是______表，b是______表；
(2)实验中，小灯泡正常发光时电流表的示数为______A；
(3)根据实验数据，绘制出滑动变阻器的由功率PR与小灯泡的电功率PL的关系图像如图乙所示，由图可知：小灯泡的电功率（亮度）变大时，滑动变阻器的电功率______；
(广东卷) 2020年中考物理第三次模拟考试(全解全析)
2020年中考物理第三次模拟考试【广东卷】物理·全解全析一、单项选择题（本大题7小题，每小题3分，共21分。
在每小题列出的四个选项中，只有一个是正确的）1．【答案】A【解析】A、人体发出的红外线是电磁波，故A正确；B、测温仪的功率一般不超过10W，故B错误；C、人体的正常体温约为37℃左右，丙图人体温度为36.9℃，说明被检测人没有发烧，故C错误；D、医用杀菌灯是利用了紫外线可以杀菌，故D错误。
2．【答案】D【解析】A、客车所受的重力与路面对客车的支持力大小不相等，不是一对平衡力，故A错误；B、客车行驶过程中以路边的树为参照物，车的位置发生了改变，所以是运动的，故B错误；C、客车刹车后还要滑行一段距离，是因为轿车具有惯性，惯性不是力，不能说是受到惯性力的作用，故C错误；D、客车对公路的压力与公路对客车的支持力是一对相互作用力，故D正确。
3．【答案】B【解析】AB、原子核体积很小，原子核是带正电的，故A错误、B正确；CD、原子核带正电，核外电子带负电，整个原子对外不显电性，故CD错误。
4．【答案】C【解析】A、一切声音都是由物体振动产生的，演奏钢琴时，是琴弦的振动产生声音，故A错误；B、演奏者弹这架钢琴时，手按压不同位置琴键，发出声音的音调就会不同，故B错误；C、热闹的展区里面观众能够辨别出钢琴声是依据音色的不同，故C正确；D、钢琴回放自行演奏时如果影响到了他人的工作、学习或休息，就会成为噪音，故D错误。
5.【答案】B【解析】A、火箭使用液氢燃料，原因是液态氢具有较高的热值，完全燃烧相同质量的氢时，可以释放出更多的热量，故A正确；B、火箭升空的过程中，燃料燃烧释放出的内能转化为机械能，故B错误；C、北斗导航卫星加速升空的过程中，卫星的质量不变，速度增大，高度增大，因此动能和重力势能都增大，故C正确；D、北斗导航卫星加速升空过程中，受非平衡力的作用，所受推力大于重力，故D正确。
6．【答案】B【解析】（1）开关S闭合后，灯L1、L2都能发光，则甲、乙电表均为电压表，此时两灯泡串联，电压表甲测L2两端的电压，电压表乙测电源的电压，因串联电路中总电压等于各分电压之和，且U甲：U乙＝2：3，所以，两灯泡两端的电压之比：＝＝＝，因串联电路中各处的电流相等，所以，由I＝可得，两灯泡的阻值之比：＝＝＝；（2）若将电压表改接为电流表，开关S断开时，两灯泡并联，甲电流表测干路电流，乙电流表测L2支路的电流，因并联电路中各支路两端的电压相等，所以，通过两灯泡的电流之比：＝＝＝，因并联电路中干路电流等于各支路电流之和，所以，两电流表的示数之比：＝＝＝。

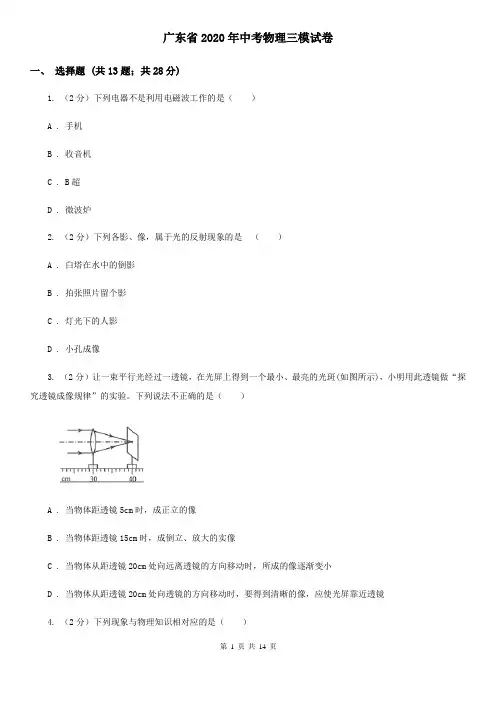

广东省2020年中考物理三模试卷
广东省2020年中考物理三模试卷一、选择题 (共13题；共28分)1. （2分）下列电器不是利用电磁波工作的是（）A . 手机B . 收音机C . B超D . 微波炉2. （2分）下列各影、像，属于光的反射现象的是（）A . 白塔在水中的倒影B . 拍张照片留个影C . 灯光下的人影D . 小孔成像3. （2分）让一束平行光经过一透镜，在光屏上得到一个最小、最亮的光斑(如图所示)，小明用此透镜做“探究透镜成像规律”的实验。
下列说法不正确的是（）A . 当物体距透镜5cm时，成正立的像B . 当物体距透镜15cm时，成倒立、放大的实像C . 当物体从距透镜20cm处向远离透镜的方向移动时，所成的像逐渐变小D . 当物体从距透镜20cm处向透镜的方向移动时，要得到清晰的像，应使光屏靠近透镜4. （2分）下列现象与物理知识相对应的是（）A . 深秋早晨的雾﹣﹣液化B . 磁铁能吸引大头针﹣﹣分子间存在引力C . 灰尘在空中飞舞﹣﹣分子在永不停息地运动D . 冬季人们常用热水袋取暖﹣﹣做功改变物体内能5. （2分）一代伟人毛泽东在《沁园春·雪》中写到：“北国风光，千里冰封，万里雪飘”，形成这种自然景象的主要物态变化是A . 熔化和汽化B . 凝固和凝华C . 凝固和液化D . 汽化和升华6. （2分）如图是健身用的“跑步机”示意图，质量为m的健身者踩在与水平面成θ角的静止皮带上，用力向后蹬皮带，可使皮带以速度v匀速向后运动．若皮带在运动的过程中受到脚的摩擦力为f，则在运动的过程中，下列说法中正确的是（）A . f是皮带运动的阻力B . 人的重力与皮带对人的支持力是一对平衡力C . 人对皮带做功，其做功功率为fvD . 人对皮带不做功7. （2分）如图所示，质量为1kg的小球从斜面顶点A经B点滚动到C点，已知AB=BC=2m，AB段与水平面的夹角为30°．在整个运动过程中，小球的重力对小球做的总功是（）A . 2JB . 1JC . 9.8JD . 39.2J8. （2分）将小铁块和小木块放入一盆水中．结果发现木块浮在水面上，铁块沉入水底，就此现象，下列分析正确的是（）A . 木块受到浮力，铁块不受浮力B . 铁块沉入水底，所受浮力一定小于自身的重力C . 木块受到的浮力一定大于铁块所受的浮力D . 木块浮在水面上，所受浮力大于自身的重力9. （2分）将一只标有“220 V200 W”的灯接在110 V的电路中，则灯消耗的实际功率为（）A . 200 WB . 100 WC . 50 WD . 400 W10. （2分）如图所示，将两根电阻丝R1、R2分别插入甲、乙两瓶等量煤油中，串联接入电路，通电一段时间后，R1、R2产生的热量之比为Q1：Q2=4：9；设通过R1、R2的电流分别为I1、I2 ，则下述结论正确的是（）A . R1：R2=4：9B . R1：R2=2：3C . I1：I2=4：9D . I1：I2=2：311. （2分）如图所示，闭合开关S，当滑动变阻器的滑片P向左移动时，电磁铁（）A . b端是N极，磁性减弱B . a端是S极，磁性增强C . b端是S极，磁性减弱D . a端是N极，磁性增强12. （3分）如图所示，电源电压保持不变，小灯泡上标有“4V”字样，电流表的量程为0～0．6A．图乙是小灯泡的电流随其电压变化的图象．滑动变阻器R1的最大阻值为20Ω，定值电阻R2的阻值为10Ω．当闭合S和S2、断开S1、滑片移到中点时，小灯泡L'恰好正常发光，则下列说法正确的是（）A . 电源电压为9VB . 闭合S和S1 ，断开S2 ，为保证电路安全，电阻R2的最大功率为8．1WC . 闭合S和S2 ，断开S1 ，当小灯泡的功率为0．8W时，滑动变阻器的阻值是17．5ΩD . 闭合S和S2 ，断开S1 ，滑片移到中点时，用一个“4V，0．5W”的灯泡L'替换L，则L'将会烧毁13. （3分）测量滑轮组机械效率的装置如图所示，用5N拉力F将重8N的物体匀速提升，用时不计摩擦和绳重，则下列说法中正确的是A . 拉力做的总功为8JB . 有用功为4JC . 滑轮组的机械效率为D . 拉力的功率为二、作图与实验 (共7题；共48分)14. （5分）在各图中，根据已给出的入（出）射光线及透镜的类型，分别画出它们的出（入）射光线．15. （5分）物体M在杠杆AOB作用下在如图所示位置静止，试在B点作出使杠杆在如图位置平衡时最小的力。
【中考冲刺】2020年广东省深圳市深圳高级中学中考物理模拟试卷(附答案)
试卷第1页，总11页………○……__________班级：_………○……绝密★启用前【中考冲刺】2020年广东省深圳市深圳高级中学中考物理模拟试卷（附答案)注意事项：1．答题前填写好自己的姓名、班级、考号等信息 2．请将答案正确填写在答题卡上第I 卷（选择题)一、单选题1．关于误差的说法，下面哪句话是正确的（ ） A ．多次测量求平均值，可以减小误差 B ．测量中的错误就是误差C ．选用精密的测量工具可以避免误差D ．认真测量可以避免误差2．中国是一个美食的国度，有煎炸炖烤焖等多种烹饪方法。
下图是生活中常用碗炖食物的示意图(碗与锅底不接触)，当锅里水沸腾后碗中的汤A ．同时沸腾了B ．稍后也沸腾了C ．温度低于沸点，不会沸腾D ．温度达到沸点，但不会沸腾3．教室内用来放映投影片的银幕，表面是白色且粗糙的，其目的是 A ．不反射光 B ．能折射光 C ．发生镜面反射 D ．发生漫反射4．当物体距离凸透镜8cm 时，在透镜另一侧光屏上成一个清晰放大的像，若保持物体与光屏的位置不变，把凸透镜向光屏方向移动2cm ，则在光屏上又成一清晰的缩小的像，则该凸透镜的焦距为（ ） A ．f <2cm B ．2cm<f <4cm C ．5cm<f <8cmD ．4cm<f <5cm试卷第2页，总11页…装…………………线不※※要※※在※※…装…………………线5．下列诗句中描写的不是机械运动的是 A ．一江春水向东流 B ．孤帆一片日边来 C ．一行白鹭上青天D ．霜叶红于二月花6．修理汽车的工人师傅使用短套筒的六角扳手拧螺母时，发现很难拧开，于是换用长套筒的六角扳手来拧，这是通过改变如下哪个因素来拧开螺母的（ ）A ．力的大小B ．力的方向C ．力的作用点D ．用力的时间7．下列生活实例中，属于增大压强的是（ ） A ．大型载重货车有很多车轮 B ．铁路的钢轨铺在枕木上 C ．取出一些书的书包背起来更舒服 D ．剪刀的刀刃做得很薄8．如图所示，盛有水的杯子静止在水平桌面上．杯子重1N ，高9cm ，底面积30cm 2；杯内水重2N ，水深6cm ，水的密度为1.0×103kg/m 3，g 取10N/kg ．下列选项中正确的是（ ）A ．水对杯底的压强为900PaB ．水对杯底的压力为2NC ．水杯对桌面的压强为1000PaD ．水杯对桌面的压力为2.8N9．下列现象中能说明存在大气压的是（ ） A ．火箭升空过程不断喷射高温燃气 B ．坦克装有宽大的履带 C ．医生推动活塞给病人注射药液 D ．用吸管将杯中饮料吸入口中10．在以下情况中，带“（ ）”物体所受浮力增大的是（ ） A ．大江中的（石块）被冲入大海 B ．长江中的（轮船）驶入大海 C ．海面下正在上升的（潜水艇）试卷第3页，总11页…………○…订…………○……学校:___考号：___________…………○…订…………○……D ．停泊在海港内的（轮船）卸载货物11．有一个实心球形物体，用弹簧测力计在空气中称重时，测力计的示数为12N ；当把物体一半体积浸入水中时，测力计的示数为5N ．把物体从弹簧测力计上取下投入水中静止时，物体受到的浮力是（ ） A ．5 NB ．7 NC ．14 ND ．12N12．水、物质A 、物质B 的质量与体积的关系如图所示，分别用A 、B 两种物质制成质量相等的甲、乙两个实心物体，将它们放入足够多的水中，静止后（ ）A ．甲沉在容器底部，F 浮甲＞F 浮乙B ．甲漂浮，F 浮甲＜F 浮乙C ．乙沉在容器底部，F 浮甲＞F 浮乙D ．乙漂浮，F 浮甲＜F 浮乙13．把重5N 、体积为6×10-4m 3的物体投入水中，若不计水的阻力，当物体静止时，下列说法正确的是（ ） A ．物体上浮，F 浮＝6N B ．物体悬浮，F 浮＝5N C ．物体漂浮，F 浮＝5ND ．物体沉在水底，F 浮＝6N14．如图所示，把一个质量分布均匀的苹果放入浓盐水中，苹果处于漂浮状态。
2020年广东省中考物理模拟试卷(3)(含答案解析)
2020年广东省中考物理模拟试卷(3)一、单选题（本大题共7小题，共21.0分）1.上层的粒子由下层的粒子构成，下列选项中正确描述物质结构的是()A. B.C. D.2.下列关于材料、技术及能源的说法中正确的是()A. 数码相机的图象传感器与处理芯片是由半导体材料制成的B. 微波炉是利用电流的热效应来加热食品的C. 我国海域深处蕴藏大量的“可燃冰”属于可再生能源D. “华龙一号”第三代核电站是利用核聚变释放出的能量来发电的3.在如图所示的四个情景中，属于光的直线传播形成的是()A. 重庆夜空出现的月食B. 沙漠中看到海市蜃楼C. 拱桥在水中的倒影D. 透过鱼缸看水中的鱼4.下列关于声音的说法正确的是A. 声音在空气中比在水中传播的速度要大B. 渔民捕鱼时是利用声呐发出的超声波探测鱼群的位置C. 高速公路两旁的隔音板可防止噪声的产生D. 往暖水瓶里灌水可以通过声音的音色来判断瓶中水位的高低5.汽油的热值是4.6×107J/kg，它的意思是()A. 1kg的汽油完全燃烧放出4.6×107J的热量B. 1kg的汽油完全燃烧放出4.6×107J/kg的热量C. 燃烧1kg的汽油放出4.6×107J的热量D. 燃烧1kg的汽油放出4.6×107J/kg的热量6.如图所示是用烧杯盛装某种液体时，液体和烧杯的总质量m和液体体积V的关系图象，根据图象判断下列结论中正确的是()A. 根据图象不能求得烧杯的质量B. 根据图象可以求得烧杯的质量为60gC. 根据图象可以求得液体的密度为1.0×103kg/m3D. 因图象不过原点，所以该液体的质量和体积不成正比关系7.如图所示，当开关S闭合后，滑动变阻器的滑片向左移动时，下列说法正确的是()A. 螺线管磁性减弱，弹簧变长B. 螺线管磁性减弱，弹簧变短C. 螺线管磁性增强，弹簧变长D. 螺线管磁性增强，弹簧变短二、填空题（本大题共9小题，共29.0分）8.空气中大量的水蒸气升入高空，遇冷______ (填物态变化名称，下同)成小水滴或______ 成小冰晶，从而形成云．当它们越来越大，气流托不住就会落到地面．如果温度高于0℃，冰晶下落过程中就会______ ，从而形成雨．9.电视机的遥控器能发射一种不可见光．即______，以实现对电视的控制．如果不把遥控器对着电视机的控制窗口，而是对着墙壁调整角度也可以控制电视机．这利用了光的______.彩色电视画面上的色彩是由红、______、蓝三种色光混合而成．电视机接收到的电视台信号是通过______ 传播的．10.蜻蜓在平静水面上空飞行，它在水中的“倒影”属于_________(选填“虚”或“实”)像．蜻蜓距水面3m，水深2m，蜻蜓在水中的“倒影”距水面_________m.如果蜻蜓向高处飞去，它在水中的“倒影”大小将_________(选填“变大”“变小”或“不变”)．11.如图所示，木块a放在粗糙水平桌面上，木块b放在木块a上面，在水平拉力F等于5N作用下一起向右做匀速直线运动，空气阻力不计，则木块b所受的摩擦力为______ N.12.质量为100g底面积为20cm2的薄壁容器中盛有500g水，将容器放置在水平地面上，如图所示，容器内水深h为20cm，则水对容器底部的压强为______Pa，容器底部对地面的压强为______Pa(ρ水=1.0×103kg/m3,g取10N/kg)13.如图所示的实验中，闭合开关后，导体棒ab向右运动，这说明______对通电导体有力的作用；若要使ab向左运动，你的方法是______。
2024年广东省广州市江南外国语学校中考物理三模试卷+答案解析
2024年广东省广州市江南外国语学校中考物理三模试卷一、单选题：本大题共10小题，共30分。
1.近年来我国在信息和能源等高科技领域取得了巨大成就，下列关于信息和能源的说法中正确的是()A.5G通信是利用电磁波传递信息，真空中电磁波无法传播B.秦山核电站是利用聚变反应的原理工作的C.“天和号”太空舱“帆板”接收的太阳能来自于太阳核聚变反应释放的能量D.新能源纯电动汽车是利用的一次能源驱动汽车行驶的2.如图所示的声现象中，分析正确的是()A.甲图：拨动伸出桌面的钢尺，钢尺振动得越快，音调就越高B.乙图：将扬声器对准烛焰，播放音乐，烛焰会跳动，说明声波能传递信息C.丙图：逐渐抽出玻璃罩内的空气，闹钟的声音变小，说明声音的传播不是需要介质D.丁图：工厂车间工人佩戴耳罩，是为了在声源处减弱噪声3.云中冰粒下落，温度升高变成雨滴．下列说法正确的是()A.冰粒液化为雨滴B.雨滴内分子间不存在分子引力C.雨滴的内能大于同质量冰粒的内能D.雨滴内能转化为动能，所以下落越来越快4.如图，小球从A点静止释放，摆动至B点时，此刻速度为0。
若小球运动到B点瞬间，细绳突然断裂且小球受到的所有力都消失，小球将()A.沿轨迹1运动B.沿轨迹2运动C.沿轨迹3运动D.在B点静止不动5.部分物质的原子核对核外电子束缚能力的强弱如表所示，小明同学将与丝绸摩擦后的玻璃棒靠近悬挂的轻质小球，发现轻质小球被吸引，如图所示，下列说法正确的是()原子核对核外电子的束缚能力：弱强玻璃毛皮丝绸纸金属硬橡胶涤纶硬塑料A.小球一定带正电B.小球一定带负电C.摩擦时玻璃棒失去电子D.摩擦时玻璃棒得到正电荷6.2022年2月北京冬奥会，中国代表团共收获9金4银2铜共15枚奖牌，金牌数和奖牌数均创历史新高。
如图为高速摄影机记录的单板滑雪男子大跳台金牌得主苏翊鸣在比赛中，从跳台起跳到落地过程的情景。
下列关于这一过程说法正确的是()A.他从起跳到最高点的过程中，动能逐渐转化成重力势能B.他起跳后到达最高点时，机械能最大C.他从空中下落过程中，重力做功越来越慢D.他从起跳到落地的整个过程中，机械能是守恒的7.如图为四冲程汽油机工作示意图，下列说法正确的是()A.依靠飞轮惯性完成的冲程是甲、乙、丁B.甲图冲程中能量转化是机械能转化为内能C.飞轮转速，则该汽油机1s能做功25次D.在一个工作循环中，工作过程依次是乙、甲、丁、丙8.如图为一种可感知天气变化的工艺玻璃瓶，内装适量有色液体。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
第 4 页（共 22 页）
17．（3 分）请根据图中所示的实物图，画出对应的电路图。
四、实验题（本大题 3 小题，共 20 分） 18．（1 分）如图所示，弹簧测力计的示数为 N。
第 2 页（共 22 页）
8．（3 分）夏天，将厚衣物和樟脑丸装入带有排气孔的塑料收纳袋内，用抽气筒向外抽气， 收纳袋在 作用下体积缩小，如图所示，抽气时，抽气筒壁因摩擦而发热，这是通 过 的方式改变了它的内能，冬天打开收纳袋会闻到樟脑的气味，说明了分 子。
9．（3 分）照相机是利用了 透镜可以成倒立、 的实像的原理来工作的；小明 在游玩古隆中途中，为父母拍摄时发现武侯祠没有完全进入取景框，为了将父母和武侯 祠都拍摄下来，他向后退一段距离，并将照相机的镜头 （选填“向前伸”或“向 后缩”）一点。
第 5 页（共 22 页）
①实验前按 （选填“自上而下”或“自下而上”）的顺序组装器材。
②实验中，某时刻温度计的示数如图乙所示，该物质此时的温度是 ℃。
③图丙是小峰根据记录的数据绘制的温度随时间变化规律的图象，由图象可知该物质在
熔化过程中吸收热量，温度不变，内能 （选填“增加”“减少”或“不变”）。
图乙是 ﹣ JYK 09C03A 型电热水壶的铭牌。 图丙是它的工作电路图。 图丁是双金属片温控原理图，A 为双金属片，由两层不同金属粘合而成，受热时二者膨 胀的快慢不同。在未通电和低于预定温度时，双金属片 A 和静片 B 上的触点接通，电路 正常工作，当温度达到预定温度时，双金属片向左弯曲（温度越高，弯曲程度越大），电 路断开。C 是调节旋钮，调节它可改变双金属片与静片弹性接触的力度，从而调节双金 属片断开的温度。 图戊是传统电水壶用电热丝（实线①）及 PTC 材料（实线②）的电阻随温度变化的关系 图象。若使用 PTC 加热元件代替电热丝，可以有效防止因为干烧而出现的着火危险。PTC 加热元件的自动控制温度性能是绝对可靠的，它靠的是 PTC 本体内的电阻变化而控制温 度，而不是依靠任何触点控制。所以现在很多高档的电热水壶采用了 PTC 加热元件。 （1）图甲中的电水壶，其蒸汽开关与双金属片开关应 （串联/并联）连接。 （ ） ﹣ 2 JYK 09C03A 型电热水壶的是传统电水壶，根据它的铭牌和工作电路图，电热丝 R1R2 阻值之比是 。 （3）关于图丁电水壶中的双金属片，下列说法正确的是 A．蒸汽开关与发热盘底部的双金属片开关是同时断开的 B．双金属片受热时，金属层 a 比 b 膨胀快 C．调节旋钮 C，使静片 B 向左弯曲时，双金属片断开的温度值变低 D．双金属片触点频繁通断电，容易烧接在一起，从而导致干烧危险 （4）通电后 PTC 电水壶发热盘的最终温度应在 范围东（ ﹣ ﹣ ﹣ ） T5 T6/T6 T7/T7 T8
2020 年广东省中考物理模拟试卷（3 月份）
一、选择题（共 7 小题，每小题 3 分，满分 21 分） 1．（3 分）下列有关声现象的叙述正确的是（ ）
A．摩托车安装消声器，是在传播途径中控制噪声 B．能够分辨出不同乐器的声音，主要是因为它们的音调不同 C．利用 B 超检查身体，说明声音可以传递能量 D．手机铃声是通过空气传到人耳的 2．（3 分）下列由光的直线传播形成的现象是（ ）
14．（3 分）如图是电热饮水机电路原理图，已知 R1＝100Ω，R2＝20Ω，当开关 、S1 S2 闭合 时，饮水机处于 状态（选填“保温”或“加热”），此时的功率是 W；饮 水机的保温功率与加热功率之比为 。
三、作图题（共 7 分） 15．（2 分）如图，有三个滑轮，请在图中画出最省力且又能改变动力方向的绳子绕法。
A．
铅笔在水面处“折断” B．
人在阳光下形成影
子
C．
放大镜把字放大 D．
拱桥在水中形成倒影
Hale Waihona Puke 3．（3 分）下列关于物态变化说法正确的是（ ）
A．冬季清晨草地上出现霜是一种凝华现象
B．冰和玻璃在熔化过程中温度都要上升
C．水在任何情况下沸点都是 ℃ 100
D．升华就是迅速先熔化再汽化的过程
4．（3 分）关于能源、信息和材料，下列说法正确的是（ ）
19．（2 分）小明家中一周前、后电能表示数如图所示，小明家所在地区每度电的电费是 0.5 元，则本周小明家应付电费 元。1 度电可使一盏“220V 20W”的灯正常工作 h；这盏灯正常工作 10h，电能表的铝盘转 转。
20．（4 分）图甲是小峰在标准大气压下“探究固体熔化时温度的变化规律”的实验装置。
（1）当电压表示数为 ＝ U1 5V 时，求 R1 消耗的电功率； （2）当电压表示数为 ＝ U1 5V 时，求 R2 接入电路中的阻值； （3）某次检测中，电流表示数 I1′＝0.2A，请通过计算，判断此驾驶员属于酒驾还是醉 驾。 六、综合能力题（本大题 3 小题，共 18 分） 25．（7 分）请你阅读短文，回答以下问题。“复兴号”列车 2017 年 6 月 26 日 11 时 05 分，具有完全知识产权的“复兴号”，在京沪高铁两端的北京 南站和上海虹桥站双向发车成功，如图甲所示。试验最高时速 350km/h，这意味着我国 已经能够自主生产出达到世界先进水平的动车组列车。“复兴号”的内部设计体现了“以 人为本”的理念，如车内可随时充电，车厢内 wifi 网络的全覆盖等，都为旅客带来了更 好的出行体验。让“复兴号”载着我们的中国梦飞向祖国的大江南北！
A．太阳能是可再生能源，是应该优先发展的新能源
．B LED 灯内的发光二极管是由超导材料制成的
C．核电站是利用可控的核聚变释放的能量发电的
D．用手机无线上网是利用了超声波传输信号的
5．（3 分）小红穿上旱冰鞋向右用力推墙，会被墙向左推开。下列说法中正确的是（ ）
第 1 页（共 22 页）
A．人先对墙施加了推力，然后墙再对人施加推力 B．墙对人的推力大于人对墙的推力 C．人对墙的推力与墙对人的推力是一对平衡力 D．人对墙的推力与墙对人的推力是一对相互作用力 6．（3 分）如图所示，有三个实心圆柱体甲、乙、丙，放在水平地面上，其中甲、乙高度相 同 乙、丙的底面积相同，三者对地面的压强相等，下列判断正确的是（ ）
26．（7 分） （1）汽油机是汽车的“心脏”，汽油燃烧时将化学能转化为内能，完全燃烧 0.5kg 的汽油 能够获得 J 的能量（汽油的热值为 4.6×107J/kg）；热机一个工作循环有四个冲程。 图甲表示的是 冲程；通过热机将内能转化为机械能的叫 冲程。热机工作 时用水而不用其他液体来做冷却剂，这是因为 。 （2）气缸外面有水套，汽车行驶时水的温度会升高，水的内能会 （选填“增大” “减少”或“不变”）这是利用 方式改变水的内能的。 （3）小明同学阅读了某牌号汽车发动机的说明书后，将内燃机的能量流向制成如图乙所 示的图表，请根据给出的信息，计算该内燃机的效率为 。
27．（4 分）阅读短文，回答文后问题： 图甲是一种常见的电水壶，它的工作原理是：接通电源加热后，水温逐步上升到 100℃，
第 9 页（共 22 页）
水开始沸腾，水蒸气使双金属片变形推动蒸汽开关，从而使电水壶在水烧开后自动断电 （下次烧水需重新闭合蒸汽开关）。如果蒸汽开关失效，壶内的水会一直烧下去，直到水 被烧干，发热元件温度急剧上升，位于发热盘底部也有一个双金属片开关，会因为热传 导作用温度急剧上升，膨胀变形，断开电源。
．A ρ 甲＝ρ 乙＞ρ 丙
．B ρ 甲＝ρ 乙＝ρ 丙
．C m 甲＝m 乙＝m 丙
．D m 甲＞m 乙＝m 丙
7．（3 分）在探究通过导体的电流与其两端电压的关系时，利用实验数据作出了如图所示的
图象。根据图象，下列说法正确的是（ ）
A．导体甲的电阻大于导体乙的电阻 B．通过导体乙的电流与其两端的电压成正比 C．当导体甲两端的电压为 2V 时，通过导体甲的电流为 0.2A D．将两导体并联后接在 3V 的电源上时，干路中的电流为 0.6A 二、填空题（共 7 小题，每小题 3 分，满分 21 分）
10．（3 分）甲、乙两人同时、同地、同向运动。他们运动的路程 s 和时间 t 的关系如图所示。 甲的运动速度是 m/s；甲、乙两人速度之比 v 甲：v 乙＝ ；5s 之后两人相距 m。
11．（3 分）如图所示，在水平桌面上匀速拉动木块做直线运动。木块受到的拉力和 力 是一对平衡力，木块对桌面的压力和桌面对木块的 力是一对相互作用力，木块对 桌面的压力是由 发生形变而产生的。
④试管中的固体完全熔化后，若持续加热，烧杯中的水沸腾时，试管中的液体 （选
填“会”或“不会”）沸腾。
21．（6 分）图所示是探究影响滑动摩擦力大小因素的实验装置。长方体小木块正面和侧面 面积不同而粗糙程度相同，长木板一面为较光滑的木板面，另一面是粗糙的布面。选择
不同的接触面，改变木块对木板的压力，依次实验，将每次测量结果填入下表。
（1）拉着长木板水平向左运动，当测力计示数稳定时，测力计的拉力 （选填“等 于”或“不等于”）小木块受到的滑动摩擦力。
实验序号 木块与木板的接 压力 测力计示数
触面
1
木块正面与木板 2.0N
0.6N
面
2
木块正面与木板 4.0N
1.2N
面
3
木块正面与木板 6.0N
1.8N
面
4
木块侧面与木板 2.0N
0.6N
第 8 页（共 22 页）
（1）如图丙所示是高铁从甲站到乙站运动的 ﹣v t 图象，由图象可知，在 ﹣0 5min 内， 列车受到的牵引力 （选填“大于”“小于”或“等于”）阻力。若以铁路旁的某颗 树为参照物，列车是 的。 （2）如图丙中，在 ﹣10 20min 内，列车行驶的距离是 km，此过程中，列车受到 的牵引力和阻力是一对 （选填“平衡力”或“非平衡力”），列车的运动状态 （选填“发生”或“不发生”）变化。 （3）列车的外形做成流线型，会 （选填“增大”或“减小”）了空气对列车的阻 力。高铁下方的轨道如果采用填充碎石头，当列车高速运行时，列车底部和轨道之间气 压将会 （选填“增大”或“减小”），碎石头可能飞起来落到轨道上，是非常危险 的，所以高速轨道是不能填充碎石头的。
