OIL460型红外分光测油仪作业指导书
OIL460型红外测油仪
OIL460型红外测油仪基本原理根据GB/T16488—1996标准，用四氯化碳萃取水中的油类物质，测定总萃取物，然后将萃取液用硅酸镁吸附，经脱除动植物油等极性物质后，测定石油类。
总萃取物和石油类的含量均由波数分别为2930cm-1（CH2基团中C-H键的伸缩振动）、2960cm-1（CH3基团中C-H键的伸缩振动）和3030cm-1（芳香环中C-H键的伸缩振动）谱带处的吸光度A2930、A2960和A3030进行计算。
动植物油的含量按总萃取物与石油类含量之差计算。
符合标准中华人民共和国国家标准“ GB/T16488-1996 水质石油类和动植物油的测定红外光度法”应用领域该仪器应用领域非常广 , 主要包括以下几个领域:环境监测站 : 地表水 , 地下水 , 生活污水 , 工业废水中油类物质测定环境监测站 : 饮食业油烟排放测定执行标准 :GB18483-2001 <饮食业油烟排放标准> 2002 年 01 月 01 日实施, GB8978-1996 < 污水综合排放标准 >市政排水监测站 :水质净化中心以及污水处理厂执行标准 :GB18918-2002,< 城镇污水处理厂污染物排放标准 >2003 年 07 月 01日实施城镇供水公司或者自来水公司执行标准 :GB3838-2002< 地表水环境质量标准 > 2002 年 06 月 01 日实施石油石化行业外排水执行标准 : GB3551 -83<石油炼制工业水污染物排放标准>铁路环境监测站 < 铁路货车洗刷废水排放标准 >GB 5469-85火力发电厂环境监测站执行标准 : GB8978-1996 < 污水综合排放标准 >钢铁企业环境监测站执行标准 : GB 13456-92 < 钢铁工业水污染物排放标准 >(1992 年 5 月 18 日国家环境保护局批准 1992 年 7 月 1 日实施）农业环境监测站执行标准 : GB5084-92 < 农田灌溉水质标准 >,GB4284-84〈农用污泥中污染物控制标准值以及其它标准〉水文站执行标准 :GB3838-2002< 地表水环境质量标准 > 2002 年 06 月 01日实施科研教学海洋环境监测执行标准 : GB3097-82〈海水水质标准〉，GB11607-89〈渔业水质标准〉交通环境监测仪器特点可拆卸一体化光学系统，使仪器体积小、光程短、能量大，先吸收后分光，符合红外光谱特点要求，稳定性好、信噪比高；电调制光源，既降低了光源发热强度以利于系统散热，同时由于减少机械切光运动器件从而简化仪器结构、提高仪器可靠性；非专家维护，仪器光学系统、电气系统自成一体，集成化程度高，从而提高了仪器的可靠性和可维护性；实时自动调零，计算机既采集光源发光时的信号，又采集光源熄灭时的信号，实现零点实时自动调正，从而简化操作并且提高信号的长期稳定性；分析效率高，仪器在 30秒钟(非分散红外法2秒)内即可完成一个油样的分析测定.一触即发，当仪器标定后，只需轻轻按下空格键，仪器就会按照预先选定的方法、标准曲线、分析次数完成样品的三波数 3030cm -1 、2960cm -1 、2930cm-1 自动扫描分析，并将分析结果显示在屏幕上和记录到预先指定的文件中，分析结束后提示进行下一个样品的分析，更换样品后也只需轻轻按下空格键；网上服务，仪器的升级软件和操作说明可以从制造商的网站（ ）上免费下载获得。
红外测油仪说明书
红外测油仪操作指南
1 打开测油仪开关，预热30min；
2 萃取水样，备用；
3 双击打开文件（oil in Water），确定连接成功；
4 先空白测试，测试次数选择3次，比色皿内倒入同一瓶四氯化碳放入仪器，点击开始，需3次测试的空白谱图完全重叠在一起即可；若不重叠，清屏，点击重新开始，再测试。
直到3次测试空白谱图完全重叠。
5 选择样品测试，输入样品名称，测试次数（2次即可）；
萃取溶剂的体积：根据所用的四氯化碳的量而定（地表水和地下水为25mL，工业废水和生活污水为50mL）；
水样体积：萃取后的样品体积（即用量筒量取的水相）；
6 数据查询→数据管理→报表输出→查询条件→日期条件（选择：在某天）。
Welcome To Download !!!
欢迎您的下载，资料仅供参考！。
红外测油仪操作规程
红外测油仪操作规程
《红外测油仪操作规程》
一、前言
红外测油仪是一种用于测量油品余量的设备，广泛应用于石油化工、机械制造、航空航天等领域。
为了保障设备的正常使用和使用人员的安全，制定了以下操作规程。
二、操作步骤
1. 准备工作
（1）检查仪器是否完好，保证没有损坏或松动。
（2）将仪器放置在水平台上，保证仪器稳定。
（3）确认测量区域没有明火或明线，确保安全。
2. 开机操作
（1）插上电源，确保电源线接触良好。
（2）按下开关按钮，待显示屏亮起后进行下一步操作。
3. 测量操作
（1）打开油品容器，将红外测油仪的探头轻轻放入油品中。
（2）等待数秒钟，让仪器进行测量。
（3）观察显示屏上的数字，记录下油品的余量数据。
4. 关机操作
（1）完成测量后，将探头从油品中取出。
（2）按下关闭按钮，待显示屏熄灭后断开电源。
5. 仪器维护
（1）使用完毕后，清洁仪器外部，保持整洁。
（2）定期检查仪器的电源线和探头，确保无松动或损坏。
（3）保持仪器存放在干燥、通风的地方，避免受潮或灰尘。
三、安全注意事项
1. 在操作过程中要注意避免油品的溅漏，以免造成身体损伤。
2. 操作人员要注意仪器的稳定性，避免发生意外事故。
3. 在使用过程中，要保持仪器和周围环境的清洁，避免灰尘或水汽影响测量结果。
四、结语
以上是关于红外测油仪操作规程的详细介绍，希望使用人员严格遵守操作规程，确保设备的正常使用和使用人员的安全。
同时，定期进行维护和保养，可延长设备的使用寿命，并保证测量结果的准确性。

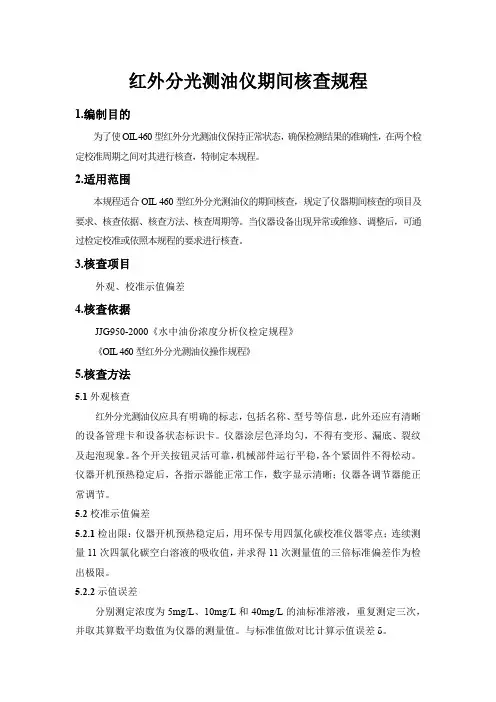

红外分光测油仪期间核查规程
红外分光测油仪期间核查规程1.编制目的为了使OIL 460型红外分光测油仪保持正常状态，确保检测结果的准确性，在两个检定校准周期之间对其进行核查，特制定本规程。
2.适用范围本规程适合OIL 460型红外分光测油仪的期间核查，规定了仪器期间核查的项目及要求、核查依据、核查方法、核查周期等。
当仪器设备出现异常或维修、调整后，可通过检定校准或依照本规程的要求进行核查。
3.核查项目外观、校准示值偏差4.核查依据JJG950-2000《水中油份浓度分析仪检定规程》《OIL 460型红外分光测油仪操作规程》5.核查方法5.1外观核查红外分光测油仪应具有明确的标志，包括名称、型号等信息，此外还应有清晰的设备管理卡和设备状态标识卡。
仪器涂层色泽均匀，不得有变形、漏底、裂纹及起泡现象。
各个开关按钮灵活可靠，机械部件运行平稳，各个紧固件不得松动。
仪器开机预热稳定后，各指示器能正常工作，数字显示清晰；仪器各调节器能正常调节。
5.2校准示值偏差5.2.1检出限：仪器开机预热稳定后，用环保专用四氯化碳校准仪器零点；连续测量11次四氯化碳空白溶液的吸收值，并求得11次测量值的三倍标准偏差作为检出极限。
5.2.2示值误差分别测定浓度为5mg/L、10mg/L和40mg/L的油标准溶液，重复测定三次，并取其算数平均数值为仪器的测量值。
与标准值做对比计算示值误差δ。
=δCsCs C -×100% 式中：C --仪器三次测量值的平均值,mg/L ；Cs --油标准物质的标准值,mg/L 。
5.2.3重复性：测定浓度为8.0mg/L 的油标准溶液，测定前用四氯化碳调零，重复测定五次，计算测定结果的相对标准偏差C v ，作为仪器重复性误差。
12)(1--=∑=n C Ci S ni100(%)⨯=CS C v 式中：S --标准偏差；Ci --第i 次测量值； ⎺C--n 次测量数值的算数平均值；n --测量次数；Cv --相对标准偏差。
红外分光测油仪期间核查作业指导书
红外分光测油仪期间核查作业指导书1 目的对仪器设备在有效期间、两次校准周期的状态进行核查，保证其技术指标符合检测工作要求。
2 适用范围适用红外分光测油仪3 引用文件《JJG 950-2012水中油分浓度分析仪检定规程》4 环境条件环境温度10℃-30℃，相对湿度≤85%，供电电源：电压220V±22V：频率50Hz±1Hz。
应具备良好的通风设施，并配备必要的个人防护面具，以防四氯乙烯经过皮肤吸收或呼吸道吸入。
5核查指标5.1示值误差：测量范围≤10mg/L时，示值误差不超过±0.8mg/L；测量范围＞10mg/L时，示值误差不超过±8%。
5.2示值重复性：示值相对标准偏差不大于2%。
5.3零点漂移：零点漂移不超过±0.5mg/L6核查步骤6.1示值误差核查步骤6.1.1按照红外分光测油仪操作规程，打开仪器，仪器自检，预热2小时。
6.1.2用四氯乙烯和相应浓度的标准物质按仪器说明书中规定的操作方法对仪器进行校准。
6.1.3在样品池注入5mg/L的标准物质。
重复测量3次，取平均值作为仪器的测量值按下式计算不大于10mg/L时的示值误差∆P：∆P=ρ̅-ρs式中：∆P—测量值不大于10mg/L时的示值误差，mg/Lρ̅—3次测量的平均值，mg/L；ρs—标准物质的浓度，mg/L。
6.1.4在样品池注入满量程40%、80%的标准物质。
重复测量3次，取其平均值作为仪器测量值，按下式计算测量值大于10mg/L时的示值误差∆P rel：∆P rel=ρ̅−ρsρs×100%式中：∆P rel--测量值大于10mg/L时的示值误差，mg/Lρ̅—3次测量的平均值，mg/Lρs—标准物质的浓度，mg/L。
6.2示值重复性核查步骤6.2.1在样品池注入满量程40%的标准物质，稳定后读取示值，重复测量6次。
按下式计算相对标准偏差：S=√∑（ρi−ρ̅)2 ni=1n−1S r=sρ̅×100%式中：S—标准偏差，mg/L；Sr—相对标准偏差，%；n—测量次数，n=6；ρi—第i次测量值，mg/L；ρ̅—6次测量值的平均值，mg/L。
红外分光测油仪操作维护程序(作业指导书)
有限公司作业指导书-03-A022OIL460型红外分光测油仪操作维护程序编写人：审核人：批准人：持有人:2018年07月25日批准2018年07月25日起实施有限公司OIL460型红外分光测油仪操作维护程序1、操作步骤：1.1开机准备：接通电源，打开微机运行OIL400系列软件，在打开主机电源开关。
仪器使用前预热30min。
1.2参数设置：F0界面选择分析方式与测定项目。
F1条件设定界面填入萃取溶剂体积及萃取后水样的体积。
F2标样设定界面将配置的标准曲线浓度依次由低到高填入。
1.3测试：将实验中用到的同一瓶四氯化碳倒入比色皿中，在F3测试界面下点击“空白液调零”，选择重复测试“3”次，看谱图重合性，若重合性差，点清屏，重新进行空白测试。
标样测试：点击“标样测定”按照显示的标样编号提示依次将标准系列倒入比色皿中，放入机器内测量，选择重复性测试“2”次，测量标样。
标样均测量完成后，点击F2标样设定界面，按计算，看其相关系数是否大于0.999，合格后可更改标线名称，点击“保存标准曲线”标准系列测量完成。
样品测试：在F1界面中设置相应的参数（若测试前未测量标线则在F2界面中选中一条标线）。
点击“样品测试”，可在样品名称中更改样品名。
选择重复测试“2”次，点击测量。
测量完成后可记录数据。
也可选择F4打印界面选择要打印的项目，按日期查询出数据，选中要打印的数据，打印结果。
1.4实验完毕后，套上红外分光测油仪罩，关闭电源，收拾好卫生。
2、维护内容：平时注意仪器的干燥通风，避免潮湿。
定期清理仪器，保持卫生。
3、注意事项：3.1工作温度范围：5℃-35℃，工作湿度范围：不超过90%。
3.2实验中用到的四氯化碳，要保证每次试验用到的都是同一瓶。
3.3测量过程中注意比色皿的方向是一致的，同时也要保证测量过程中比色皿位置的一致性。
3.4仪器分析过程中避免强电场、强磁场、空气温度、压力强列变化。
3.5仪器运行期间计算机禁止进行其他操作。
OIL型红外分光测油仪作业指导书
OIL480型红外分光测油仪操作与维护作业指导书1 使用范围本作业指导书适用于OIL480型红外分光测油仪的使用、维护及保养。
该仪器可用于地面水、地下水、生活污水、工业废水中的矿物油和动植物油以及饮食业油烟排放的测定。
2 编写依据OIL480型红外分光测油仪使用说明书3 内容设备操作步骤3.1.1先打开微机运行0IL480型红外分光测油仪软件。
3.1.2录入密码点击“”即可，录入单位及姓名。
用软件打开主机，预热30分钟，选择相应的测量目标，水体，固体或气体。
3.1.3调整满度：将装好四氯化碳萃取剂的石英比色皿放入仪器比色皿池中，点击调整满度，调整到80%-85%之间点击确定。
3.1.3.1空白液调零：点击常规测量，再点击建立平台，计算机将空白存入计算机。
3.1.3.2样品分析：将装好样品溶液的石英比色皿放入仪器比色皿池中，关好比色池盖，录入文件名和相应的萃取比，点击窄范围测量即可测量。
结果存储。
3.1.4打印测量结果。
点击拫告单在常规测量内将相应的样品选出，点击打印即可。
使用结束退出工作站后，先关主机电源，然后再关微机。
注意事项比色皿要干净，无污染，要注意比色皿的方向性，调零和作样品时要用同一个比色皿。
同时还要保证每次测定时比色皿位置的一致性。
设备维护周期及维护内容每半年校验一次主要技术指标，并填写设备使用维护记录。
仪器室应保持干燥、清洁，仪器放置在坚固平稳的工作台上，避免有强烈震动、碰撞；室内光线不宜太强。
仪器分析过程避免强电场、强磁场、空气湿度、压力强烈变化。
卤钨灯有一定的使用寿命，当光源发光强度下降到仪器无法准确测定结果时，需要更换卤钨灯。
期间核查3.4.1核查周期每次检定半年后做一次期间核查。
3.4.2核查内容及操作方法3.4.2.1重复性检验重复测定30mg/L?40mg/L浓度的标样11次，计算其相对标准偏差（RSD)，要求RSD＜5%。
3.4.2.2空白检验用纯四氯化碳作为空白液，用4cm比色皿进行11次测量，计算其空白测量3倍标准偏差(3SD),要求11次测3倍SD≤。
OIL型红外分光测油仪作业指导书
O I L型红外分光测油仪作业指导书公司标准化编码 [QQX96QT-XQQB89Q8-NQQJ6Q8-MQM9N]OIL480型红外分光测油仪操作与维护作业指导书1 使用范围本作业指导书适用于OIL480型红外分光测油仪的使用、维护及保养。
该仪器可用于地面水、地下水、生活污水、工业废水中的矿物油和动植物油以及饮食业油烟排放的测定。
2 编写依据OIL480型红外分光测油仪使用说明书3 内容设备操作步骤3.1.1先打开微机运行0IL480型红外分光测油仪软件。
3.1.2录入密码点击“”即可，录入单位及姓名。
用软件打开主机，预热30分钟，选择相应的测量目标，水体，固体或气体。
3.1.3调整满度：将装好四氯化碳萃取剂的石英比色皿放入仪器比色皿池中，点击调整满度，调整到80%-85%之间点击确定。
3.1.3.1空白液调零：点击常规测量，再点击建立平台，计算机将空白存入计算机。
3.1.3.2样品分析：将装好样品溶液的石英比色皿放入仪器比色皿池中，关好比色池盖，录入文件名和相应的萃取比，点击窄范围测量即可测量。
结果存储。
3.1.4打印测量结果。
点击拫告单在常规测量内将相应的样品选出，点击打印即可。
使用结束退出工作站后，先关主机电源，然后再关微机。
注意事项比色皿要干净，无污染，要注意比色皿的方向性，调零和作样品时要用同一个比色皿。
同时还要保证每次测定时比色皿位置的一致性。
设备维护周期及维护内容每半年校验一次主要技术指标，并填写设备使用维护记录。
仪器室应保持干燥、清洁，仪器放置在坚固平稳的工作台上，避免有强烈震动、碰撞；室内光线不宜太强。
仪器分析过程避免强电场、强磁场、空气湿度、压力强烈变化。
卤钨灯有一定的使用寿命，当光源发光强度下降到仪器无法准确测定结果时，需要更换卤钨灯。
期间核查3.4.1核查周期每次检定半年后做一次期间核查。
3.4.2核查内容及操作方法3.4.2.1重复性检验重复测定30mg/L?40mg/L浓度的标样11次，计算其相对标准偏差（RSD)，要求 RSD＜5%。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
标识：XXEMS ZY 5.3-05-02
OIL460型红外分光测油仪操作
作业指导书
编制：________________
审核：________________
批准：________________
生效：
一、仪器名称：OIL460型红外分光测油仪
二、适用范围：地面水、地下水、生活污水、工业废水中的矿物油和动植物油及餐饮油烟排放检测。
三、测量范围：0.4-80mg/L(4cm石英比色皿,萃取溶济中油含量)。
四、操作：
1.打开测油仪主机电源，预热20分钟。
2.打开计算机，运行OIL460软件，进入主页面，选择光谱扫描方式。
3．进入“F1条件设定”页面，设置有关参数；
4．进入“F3样品测定”，依次进行“空白液调零”，“标样测定”。
5．进入“F2标样设定”页面，完成标样的设定和标准曲线的计算。
6．进入“F3样品测定”页面，进行样品测定。
7．进入“F4分析结果”页面，进行分析结果的处理、打印。
8．测定结束，关闭计算机及主机电源。
五、注意事项：
1、仪器运行其间计算机禁止进行其它操作。
2、不测定样品时，请关闭主机电源。
3、如果在操作过程中发现异常现象，请及时关闭主机电源，与厂家联系。
说明
本作业指导书及其具体内容仅为个人搜集编写提供，只做范文使用。
其具体内容所涉及仪器型号、操作步棸方法、适用范围、测量范围、注意事项、参数、图表等可能与仪器生产商的仪器相关资料不完全相同，仅供参考。
由此产生的一切后果与编写上传者无关。
特此说明。
