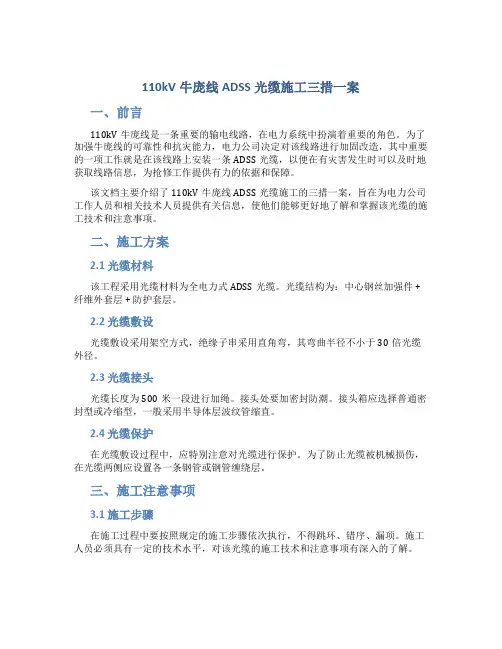

110kV牛庞线ADSS光缆施工三措一案1
110kV牛庞线ADSS光缆施工三措一案一、前言110kV牛庞线是一条重要的输电线路，在电力系统中扮演着重要的角色。
为了加强牛庞线的可靠性和抗灾能力，电力公司决定对该线路进行加固改造，其中重要的一项工作就是在该线路上安装一条ADSS光缆，以便在有灾害发生时可以及时地获取线路信息，为抢修工作提供有力的依据和保障。
该文档主要介绍了110kV牛庞线ADSS光缆施工的三措一案，旨在为电力公司工作人员和相关技术人员提供有关信息，使他们能够更好地了解和掌握该光缆的施工技术和注意事项。
二、施工方案2.1 光缆材料该工程采用光缆材料为全电力式ADSS光缆。
光缆结构为：中心钢丝加强件 + 纤维外套层 + 防护套层。
2.2 光缆敷设光缆敷设采用架空方式，绝缘子串采用直角弯，其弯曲半径不小于30倍光缆外径。
2.3 光缆接头光缆长度为500米一段进行加绳。
接头处要加密封防潮。
接头箱应选择普通密封型或冷缩型，一般采用半导体层波纹管缩直。
2.4 光缆保护在光缆敷设过程中，应特别注意对光缆进行保护。
为了防止光缆被机械损伤，在光缆两侧应设置各一条钢管或钢管缠绕层。
三、施工注意事项3.1 施工步骤在施工过程中要按照规定的施工步骤依次执行，不得跳环、错序、漏项。
施工人员必须具有一定的技术水平，对该光缆的施工技术和注意事项有深入的了解。
3.2 施工环境施工现场应清洁、整洁、安全，施工人员必须穿着符合要求的安全防护设备和装备。
施工人员要按照要求进行培训，掌握安全知识和应急处理方法。
3.3 施工质量施工过程中要严格按照施工规范进行检查和验收，保证光缆的质量和使用寿命。
同时要根据施工现场的实际情况，及时采取措施，解决出现的问题。
3.4 保养维护光缆施工完成后，要对其进行保养和维护，保持其良好状态。
定期对光缆进行检查和维护，及时处理出现的问题，以保证光缆的可靠性和安全性。
四、该文档介绍了110kV牛庞线ADSS光缆施工三措一案，包括施工方案、注意事项等相关内容。
电气光字牌含义及处理
电气光字牌含义及处理发变组、输电线路由邵建强编写厂用系统部分由钟国芳编写发电部、电气专业2003年2月10日目次1.#2、3发变组.......................................................................................................... ２2.#4、5发电机.......................................................................................................... ３3.#4、5主变............................................................................................................... ５4.220kV线路、旁路.............................................................................................. ９5.220kV母联.......................................................................................................... １１6.中央信号............................................................................................................... １２7.110kV线路、旁路.......................................................................................... １４8.110kV母联.......................................................................................................... １５9.#2、3机380V厂用电................................................................................... １７10.#2、3机6kV厂用电...................................................................................... １８11.高配中央信号、集中同期控制屏.......................................................... １８12.6kV脱硫系统...................................................................................................... １９13.6kVⅤ段厂用电系统(6kVⅣ段类同)..................................................... ２０14.380V厂用电系统(以#5机厂用电为例)............................................. ２２１1.#2、3发变组２2.#4、5发电机３４3.#4、5主变５６７８4.220kV线路、旁路９5.220kV母联6.中央信号7.110kV线路、旁路8.110kV母联9.#2、3机380V厂用电10.#2、3机6kV厂用电11.高配中央信号、集中同期控制屏12.6kV脱硫系统13.6kVⅤ段厂用电系统(6kVⅣ段类同)14.380V厂用电系统(以#5机厂用电为例)。
110KV线路检修方案
110KV盐东线线路检修施工方案青海锂业有限公司动力车间2016.5目录一、工程概况二、检修范围项目及工期要求三、质量保证体系四、主要检修作业内容及批准五、安全措施六、作业程序七、检修时间一、工程概况本工程为110KV输电线路，首端为330KV锡铁山变电站，末端为东台110KV 变电站。
线路总长138.5Km共有杆塔655基。
本线路经过均为荒地无人区环境气候恶劣，，跨越公路2次，跨越10kv线路1次，跨越110KV线路1次。
由本月对110kV盐东线线路、金具、塔基、拉线等进行巡视发现多处隐患，为确保110kV 线路的安全运行，需对110kV盐东线线路及110kV盐东线设施进行检修。
二、检修范围项目及工期要求1、检修范围：1#—655#杆塔经巡线发现隐患处进行检修、消缺。
2、工期：2016年#月 3 日——#######三、质量保证体系1.落实质量工作责任制成立现场质量管理组织设质检员。
2.执行工程技术各级交底制度从技术上保证工程质量。
3.各施工队和各个工作岗位应严格执行施工指导书和相关的作业规程。
4.严格执行工程质量的三检制度实现质量追踪制度施工单位负责到保修期结束。
四、主要检修作业内容及标准1.1、检修及验收的标准、要求：1、《电力设备雷击保护导则》 GB74502、《110 - 500kV架空送电线路施工及验收规范》 GB50233-20053、电调[2002]138号《“防止电力生产重大事故的二十五项重点要求”继电保护实施细则》4、国家电网公司十八项电网重大反事故措施 (试行)5、《电业安全工作规程》 DL 4086、《电业安全作业规程》中国华能集团公司2014年颁布7、上述标准按最新版本执行，当标准之间有矛盾时按高标准执行1.2现场勘察检修现场勘查记录1.3作业内容及标准线路检修作业内容及标准1.4消缺记录线路检修消缺记录1.5检修前的准备1.6人员要求线路检修对工作人员要求五、安全措施1、危险点分析线路检修危险点分析2、安全措施线路检修应采取的安全措施3、安全保证措施1.安全管理目标安全生产目标：杜绝人身死亡事故、重伤事故、重大机械设备责任事故、交通事故的发生，杜绝七种恶性事故的发生。
110(66)kV-500kV架空输电线路检修规范
附件1110(66)kV～500kV架空输电线路检修规范国家电网公司二○○五年三月目录第一章总则······································································错误!未定义书签。
第二章引用标准································································错误!未定义书签。
110KV线路检修方案
110KV盐东线线路检修施工方案青海锂业有限公司动力车间2016.5目录一、工程概况二、检修范围项目及工期要求三、质量保证体系四、主要检修作业内容及批准五、安全措施六、作业程序七、检修时间一、工程概况本工程为110KV输电线路，首端为330KV锡铁山变电站，末端为东台110KV 变电站。
线路总长138.5Km共有杆塔655基。
本线路经过均为荒地无人区环境气候恶劣，，跨越公路2次，跨越10kv线路1次，跨越110KV线路1次。
由本月对110kV盐东线线路、金具、塔基、拉线等进行巡视发现多处隐患，为确保110kV 线路的安全运行，需对110kV盐东线线路及110kV盐东线设施进行检修。
二、检修范围项目及工期要求1、检修范围：1#—655#杆塔经巡线发现隐患处进行检修、消缺。
2、工期：2016年#月 3 日——#######三、质量保证体系1.落实质量工作责任制成立现场质量管理组织设质检员。
2.执行工程技术各级交底制度从技术上保证工程质量。
3.各施工队和各个工作岗位应严格执行施工指导书和相关的作业规程。
4.严格执行工程质量的三检制度实现质量追踪制度施工单位负责到保修期结束。
四、主要检修作业内容及标准1.1、检修及验收的标准、要求：1、《电力设备雷击保护导则》 GB74502、《110 - 500kV架空送电线路施工及验收规范》 GB50233-20053、电调[2002]138号《“防止电力生产重大事故的二十五项重点要求”继电保护实施细则》4、国家电网公司十八项电网重大反事故措施 (试行)5、《电业安全工作规程》 DL 4086、《电业安全作业规程》中国华能集团公司2014年颁布7、上述标准按最新版本执行，当标准之间有矛盾时按高标准执行1.2现场勘察检修现场勘查记录1.3作业内容及标准线路检修作业内容及标准1.4消缺记录线路检修消缺记录1.5检修前的准备1.6人员要求线路检修对工作人员要求五、安全措施1、危险点分析线路检修危险点分析2、安全措施线路检修应采取的安全措施3、安全保证措施1.安全管理目标安全生产目标：杜绝人身死亡事故、重伤事故、重大机械设备责任事故、交通事故的发生，杜绝七种恶性事故的发生。
《城市轨道交通供电系统工程施工质量验收规范》标准全文
量安全监督总站负责技术内容的解释。执行过程中，请各有关单位结合实际，不断总结经验，
并将发现的问题、意见和建议函告杭州市建设工程质量安全监督总站[地址：莫干山路 100 号耀江国际大厦 A 座 12 楼，邮政编码：311005]，以供修订时参考。
本规范主编单位、参编单位、主要起草人和主要审查人： 本规范主编单位：杭州市建设工程质量安全监督总站
本规范共分 10 章，主要技术内容包括：1 总则；2 术语；3 基本规定；4 牵引及降压变 电所；5 刚性架空接触网；6 柔性架空接触网；7 接触轨；8 杂散电流腐蚀防护系统；9 可视 化接地系统；10 电力监控与电能质量管理系统。
本规范由浙江省住房和城乡建设厅负责管理和对强制条文的解释，由杭州市建设工程质
浙江省工程建设标准
城市轨道交通供电系统施工质量验收规范
Code for acceptance of construction quality of power supply system engineering of urban rail transit
DB33/T ××/××××-201×
主编单位：杭州市建设工程质量安全监督总站 中铁电气化局集团有限公司 中铁二局集团有限公司
中铁电气化局集团有限公司 中铁二局集团有限公司 本规范参编单位：中国电建集团华东勘测设计研究院有限公司 杭州市地铁集团有限责任公司 宁波市轨道交通集团有限公司 中铁十一局集团电务工程有限公司 中铁一局集团电务工程有限公司 浙江丽水宏瑜建设有限公司 浙江德光建筑工程有限公司 浙江瓯立园林建设有限公司 纳琦绿能工程有限公司 浙江鸿旭园林建设有限公司 浙江罗邦建设有限公司 丽水市金丰建筑工程有限公司 丽水市鼎旺建设工程有限公司 浙江瓯业园林建设有限公司 丽水市汇桦市政园林有限公司 浙江屹立建设有限公司 浙江华歌建设有限公司 本规范主要起草人：史文杰 周静增 肖国军 雷 鸣 蔡佳旻 周 军 施云琼 王祥涛 于镇川 郭润桥 唐兆军 孙海东 王海涛 左传文 郭 忠 叶波涛 徐 俊 吴赟胤 王存建 王 波 朱智文 赵加建 范 卿 韩明学 陈俊卿 周洪波 何贵龙 黄美香 潘国平 蒋 真 本规范主要审查人：石西全 赵宇宏 戴新国 游劲秋 张 燕 袁 林 刘 伟 洪秀敏
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
110k V孙荣线等3条线路标
志牌大修工程
标准化文件发布号：（9312-EUATWW-MWUB-WUNN-INNUL-DDQTY-KII
110kV孙荣线等3条线路标志牌大修
安全技
术施
工措
施
山西吉瑞电力工程有限公司
2013年6月
一、工程概况：
110kV孙荣线等3条线路的标志牌普遍存在褪色、字迹不清的现象，影响到生产人员的日常巡视、上报缺陷及检修作业的准确性，需对3条线路304基杆塔436块标志牌进行大修。
1. 110kV孙荣线65基杆塔89块标志牌大修。
2. 110kV桃西线82基杆塔130块标志牌大修。
3. 110kV解吴线157基杆塔217块标志牌大修。
二、施工现场组织结构：
根据工程特点和我公司的施工组织安排，该工程我公司统一组挥，设置由公司各职能管理单位组织，管理和指成的工程协调，配合部门和专项的工程项目部，实施项目经理负责制，项目专工分管制，并组织投入施工单位，负责全线的施工任务。
2 现场组织机构
工作负责人：刘万玺
现场安全负责人;王明寿
现场技术负责人:张万军、张永平
施工人员：孙宏亮李秀兵等27人
3任务分配及职责
●工作负责人
安全第一负责人、质量第一负责人、负责执行公司有关要求文件及工程施工合同，并负责组织施工，做好施工全过程的各项管理工作。
●现场技术负责人
工程技术负责人，并依照公司要求及施工合同事项负责做好施工技术、安全、质量等项目的管理工作。
三、本工程采用对技术规范
1.施工方应严格执行以下规定、规范：
《架空输电线路运行规程》（DLT 741-2010）;
2. 其它技术要求:
四、准备工作
五、施工方案
1准备工作安排
a. 开工前1天，准备安装用的工器具及清理、领用材料
b. 开工前1天，应组织工作班成员学习作业指导书，明确作业范围、安全措施、技术、标准及危险点控制
2人员要求
a. 作业人员应情绪稳定,精神饱满，身体状况良好
b. 工作人员应熟悉电力安全工作规程(电力线路部分)的相关知识，并经考试合格3危险点分析
a. 高空坠落
b. 触电
c. 高空落物
4安全措施
a.严格执行工作票制度，开工前认真办理线路第二种工作票
b. 进入现场，全体人员必须戴安全帽，杆上工作人员必须系合格的安全带，作业人员必须戴安全帽，按要求着装
c. 作业前认真检查脚钉、爬梯是否牢固可靠，登拉线杆塔前应仔细检查杆根及拉线，确认无问题后，方可登杆塔
d. 监护人要注意操作者在塔上移位操作中，人身及材料对带电体必须保持足够的安全距离
e. 高空作业必须使用工具袋，塔下防止行人穿行，作业点正下方不得站人
f. 雷雨、大风时不得进行标示牌安装的作业
5作业分工
a. 清理、领用工器具、材料，并进行外观检查
b. 必要时办理线路第二种工作票
c. 进行杆塔标志（警示牌）的安装
6开工
a. 作业前对工器具、材料进行清点检查
b. 必要时办理好线路第二种工作票，履行开工手续
c. 宣读施工作业指导书、危险点及安全措施、任务分工，作业人员签字
d. 核对线路名称及杆塔编号
7安装标志牌作业内容及标准
a.负责人根据分工方案进行分工
b.塔上工作人员应和地面工作人员紧密配合，严格操作
c.安全及技术措施注意事项
①工作监护人应由经验丰富的人员担任，不得直接操作
②杆塔和在杆塔上工作时，每基杆塔都应设专人监护
③如遇雷、雨、雾或风力大于5级时，严禁工作
④杆上作业人员活动范围及所携带的工具、材料与带电导线要保持足够的安全距离
⑤线路每基杆塔须悬挂线路名称、杆号牌
⑥相邻近（100m以内）平行线及线段的每基杆塔、交叉跨越线路交叉点两侧（各两基）杆塔须悬挂线路名称、杆号及色标牌
⑦110KV及以上电压等级线路悬挂点高度距地面5-12m，
⑧对同杆架设的多条线路，可采用带色标标志牌以示区分
⑨起始杆塔及、终端杆塔及耐张杆塔每相、换位杆塔及其前后第一基杆塔每相、导线悬挂点的左旁或右旁需安装相序牌，线路相位标志牌悬挂在龙门架醒目处，至少两端各挂一个
8竣工
a. 检查现场有无遗留物，清理工作现场
b. 办理工作票终结手续
c. 做好相关记录
六、验收总结
七、技术措施
1、工作负责人在接到调度命令后,现场宣读工作票及危险因素控制卡，强调工作监护人及作业人员安全注意事项并进行人员分工。
2、根据现场实际情况应补充安全措施
3、在登杆塔前应先核对线路名称、杆塔编号及线路色标。
4、在杆塔附近选一较平坦处，将所用的工器具依次摆好，然后将工器具调整好。
5、杆塔上作业人员携带单轮滑绳登上杆塔横担合适位置后系好安全带、将单轮滑挂在合适位置。
6、地面人员整理工器具、材料清理工作现场。
7、工作人员在工作票上签名。
8、工作完毕后，工作负责人确认人员撤离和杆塔无遗留物后向工作许可人汇报工作结束。
八、安全措施
1、高空作业人员身体健康，经医生检查无妨碍工作的病症，经过公司安规培训考试合格后方可上岗。
2、检修人员应熟悉有关规程要求，检修人员应具备高压架空送电线路的基本知识，了解常规检修工器具使用方法及使用原理，独立承担一般性检修工作。
3、作业人员应熟练掌握紧急救护法。
4、攀登砼杆时，应检查脚扣或爬梯，防止断裂或脱落;攀登铁塔前检查脚钉是否可靠。
5、高空作业必须系绝缘安全带，安全带扣环要扣牢，作业转位时不得失去安全带的保护，安全带和后备绳应分别挂在杆塔不同部位的牢固构件上。
6、杆塔上作业人员要防止掉东西，使用的工器具、材料应该装在工具袋里，工具和材料传递是要用绳索传递，绳扣要绑扎牢固，（根据物体的几何形状、重量，采用合适的绳结绑扎），严禁抛扔，传递人员要离开重物的垂直下方，杆塔下方禁止行人逗留。
7、地面配合人员必须戴安全帽并躲开作业点的垂直下方。
8、对所使用的工器具要定期检查和试验，使用前要派专人检查，保证合格灵活使用，对新购置的工器具要进行试验，严禁使用未按规定试验和无合格的工器具。
11、工作地段必须设专人监护，登杆塔前必须核对线路名称。
12、双回塔工作工作应设专人监护，为防止感应电应加挂个人保安线，所挂接地线的余线应固定在杆塔上，以防止刮大风摆到另一侧带电线路上。
13、登杆塔人员必须穿电力部门出厂的工作服，特别是要穿防滑鞋和带防滑手套。
14、进入山区严禁使用明火，防止山火发生。
15、工作中如遇到大风、下雨天气和其它任何威胁到工作人员及设备安全的情况时，工作负责人可执行工作间断制度，并采取必要的安全技术措施。
