尼龙 pa6 和 pa66
尼龙中PA6与PA66的区别
尼龙中PA6与PA66的区别
采用PA6材料, 可以达到半透明效果, 但耐温不理想, 如采用PA66, 则达不到半透明效果，PA66比PA6的耐热性能要好，PA66的刚性好，PA6的韧性好，尼龙66的价格比尼龙6的贵，手感较尼龙6柔软，可做超细纤维，做高档服装面料，现在市场上质量好的羽绒面料都用尼龙66，手感滑腻，轻薄柔软，并有防羽效果。
但染色较困难，不易上色，需要高温染色，色牢度也不是很好。
尼龙66和尼龙6
同属聚酰胺纤维，尼龙66是由己二酸己二胺缩聚而成；而尼龙6则是由己内酰胺缩聚而成。
从分子结构上看，这两种纤维是非常相似的，所以两者的物理及化学性能也基本近似。
所不同的是尼龙66相邻分子间的氢键结合得更加牢固，因此它的熔点高达260℃，比尼龙6要高出40℃左右，耐热性能比较优越。
两者的织造和缝纫性能都还不错，但尼龙66的熔点较高，耐热性能较好，弹性模量也更好，更适合制造耐热应变的产品，如轮胎帘子线和耐热水洗涤织物以及梭织物。
不过这都是从细微的方面来区别的，实际上两者在服装用纺织品上的差别是不大的，主要用途差异在工业应用上，特别是在帘子线的用途上，尼龙66更加优秀。
pa6与pa66的区别和分辨
pa6与pa66的区别和分辨摘要：PA6的化学和物理性质与PA66相似。
但是，它具有低熔点和宽的工艺温度范围。
它具有比PA66更好的抗冲击性和耐溶解性，但它也更具吸湿性。
由于塑料部件的许多质量特性受到吸湿性的影响，因此在使用PA6设计产品时应考虑到这一点。
为了改善PA6的机械性能，通常添加各种改性剂。
玻璃是最常见的添加剂，有时添加合成橡胶如EPDM和SBR以改善抗冲击性。
PA6的化学和物理性质与PA66相似。
但是，它具有低熔点和宽的工艺温度范围。
它具有比PA66更好的抗冲击性和耐溶解性，但它也更具吸湿性。
由于塑料部件的许多质量特性受到吸湿性的影响，因此在使用PA6设计产品时应考虑到这一点。
为了改善PA6的机械性能，通常添加各种改性剂。
玻璃是最常见的添加剂，有时添加合成橡胶如EPDM和SBR以改善抗冲击性。
尼龙用于汽车内饰和外饰服装纺织品的差异PA6材料可以达到半透明效果，但耐温性不理想;如果使用PA66，则无法实现半透明效果，PA66具有比PA6更好的耐热性。
PA66的价格比PA6贵，手感比PA6更柔软。
它可以制成超细纤维，制成高档服装面料。
如今，市场上羽绒面料的质量为尼龙66，光滑，柔软，柔软，具有防羽毛效果。
然而，染色困难，难以着色，需要高温染色，并且色牢度不是很好。
尼龙66和尼龙6都是聚酰胺纤维，尼龙66由己二酸六亚甲基二胺缩聚，尼龙6由己内酰胺缩聚。
从分子结构来看，两种纤维非常相似，因此两者的物理和化学性质相似。
不同之处在于尼龙66的相邻分子之间的氢键更牢固，因此其熔点高达260℃，比尼龙6高约40℃，并且耐热性优异。
织造和缝纫性能都很好，但尼龙66具有更高的熔点，更好的耐热性和更好的弹性模量。
它更适用于制造耐热应变产品，如轮胎帘子线和耐热水洗。
面料和梭织面料。
工业应用领域所有上述内容都与细微方面有所区别。
事实上，两者在服装纺织品上的差异并不大。
主要用途差异在于工业应用，特别是在使用绳索时，尼龙66甚至更好。
PA6与PA66的差别
PA6与PA66的差别默认分类 2008-06-15 01:54 阅读2389 评论1字号：大中小PA性能介紹和應用PA學名英文名縮寫別名型態：聚醯胺：Polyamide：PA：尼龍(Nylon)：PA6、PA66半透明或不透明乳白色固體。
QUOTE:PA66 PA6 PA是一種半結晶性熱可塑性工程塑料。
是大分子主鏈重複單元中含有醯胺基團—[NHCO]—的熱塑性樹脂總稱，包括脂肪族聚醯胺，脂肪—芳香族聚醯胺和芳香族聚醯胺。
其中脂肪族聚醯胺品種多，產量大，應用廣泛，其命名由合成單體具體的碳原子數而定。
他既可作纖維，也可作塑膠。
發展歷程PA生產商1889年Gariel和Maass兩人首先在實驗室合成出聚醯胺。
1939年美國DoPont公司實現PA66工業化生產，商品名Zytel （初期為Nylon）1941年美國DoPont公司發明了PA610並實現工業化。
1937年德國IG法本（Farben）公司（現BASF的聯營公司）的P.Schlack發明了PA6，於1942年實現工業化生產。
1958年中國賽璐璐蓖麻油為原料開發出PA1010，1961年實現工業化。
1963年德國Huls開始生產PA12，於1966年工業化。
1984年荷蘭DSM成功開發PA46，於1990年實現工業化。
聚醯胺的發展按時間劃分，大約經歷了兩個階級：一以聚醯胺新品種為主要的開發階段（20世紀70年代前）開發的品種主要有PA6、PA66、PA610、PA11、PA12、PA1010、PA612、芳香醯胺等；二以聚醯胺改性為主要的發展階段（20世紀70年代至今）同時也開發出一些新的小品種，如PA46、PA6T、PA9T、MXD-6等。
在世界範圍內PA的需求量一直居工程塑料之首，由於多種改性PA的開發與應用，使得PA工業一直充滿勃勃生機，生產與消費快速穩步增加，它比通用塑膠更集中於發達國家。
美國、日本、西歐等發達國家和地區的尼龍工程塑料生產能力一直占世界總生產能力的90%以上。
PA6与PA66的区别
PA66与PA6的区别PA6尼龙为聚乙内酰胺，尼66为聚乙二酸乙二胺PA6的化学物理特性和PA66很相似，然而，它的熔点较低，而且工艺温度范围很宽。
它的抗冲击性和抗溶解性比PA66要好,但吸湿性也更强。
因为塑件的许多品质特性都要受到吸湿性的影响，因此使用PA6设计产品时要充分考虑到这一点。
为了提高PA6的机械特性，经常加入各种各样的改性剂。
玻璃就是最常见的添加剂，有时为了提高抗冲击性还加入合成橡胶，如EPDM和SBR等。
对于没有添加剂的产品，PA6的收缩率在1%到 1.5%之间。
加入玻璃纤维添加剂可以使收缩率降低到0.3%（但和流程相垂直的方向还要稍高一些）。
成型组装的收缩率主要受材料结晶度和吸湿性影响。
注塑模工艺条件:干燥处理：由于PA6很容易吸收水分，因此加工前的干燥特别要注意。
如果材料是用防水材料包装供应的，则容器应保持密闭。
如果湿度大于0.2%，建议在80C以上的热空气中干燥16小时。
如果材料已经在空气中暴露超过8小时，建议进行105C，8小时以上的真空烘干。
熔化温度：230~280C，对于增强品种为250~280C。
模具温度：80~90C。
模具温度很显著地影响结晶度，而结晶度又影响着塑件的机械特性。
对于结构部件来说结晶度很重要，因此建议模具温度为80~90C。
对于薄壁的，流程较长的塑件也建议施用较高的模具温度。
增大模具温度可以提高塑件的强度和刚度，但却降低了韧性。
如果壁厚大于3mm，建议使用20~40C的低温模具。
对于玻璃增强材料模具温度应大于80C。
注射压力：一般在750~1250bar之间（取决于材料和产品设计）。
注射速度：高速（对增强型材料要稍微降低）。
流道和浇口:由于PA6的凝固时间很短，因此浇口的位置非常重要。
浇口孔径不要小于0.5*t（这里t为塑件厚度）。
如果使用热流道，浇口尺寸应比使用常规流道小一些，因为热流道能够帮助阻止材料过早凝固。
如果用潜入式浇口，浇口的最小直径应当是0.75mm。
PA6和PA66的区分
如何区分PA6（尼龙6）和PA66（尼龙66）？首先，我们来说说什么是尼龙。
聚酰胺，英文名称为polyamide，简称PA，俗称尼龙(Nylon)。
它是大分子主链重复单元中含有酰胺基团的高聚物的总称。
为五大工程塑料中产量最大、品种最多、用途最广的品种。
尼龙中的主要品种是尼龙6和尼龙66，占绝对主导地位，尼龙6为聚己内酰胺，而尼龙66为聚己二酰己二胺。
PA6又名尼龙6，是半透明或不透明乳白色粒子，熔点为215℃~225℃，具有热塑性、轻质、韧性好、耐化学品和耐久性好等特性，一般用于汽车零部件、机械部件、电子电器产品、工程配件等产品。
PA66又名尼龙66）塑胶原料为半透明或不透明乳白包或带黄色颗粒状结晶形聚合物，具有可塑性，熔点为250~℃260℃ 。
同PA6相比，PA66更广泛应用于汽车工业、仪器壳体以及其它需要有抗冲击性和高强度要求的产品。
那应该如何如何区分PA6和PA66？红外（FTIR）+差示（DSC）等一起可以迅速识别它们。
1、红外（FTIR）--红外光谱对聚酰胺（尼龙）的特征吸收峰有3300cm-1、1635cm-1、1540cm-1等，不同的聚酰胺（尼龙）特征吸收峰稍有偏差，但强度都较为接近。
如图一为一待试样品1的红外光谱图：图一可看出3305cm-1、1641cm-1、1537cm-1都是聚酰胺聚酰胺（尼龙）的特征吸收。
如图二为另一待试样品2的红外光谱图：图二可看出3304cm-1、1643cm-1、1539cm-1也都是聚酰胺聚酰胺（尼龙）的特征吸收。
2、差示（DSC）测熔点PA6熔点为215℃~225℃，PA66熔点为250~℃260℃ 。
如图三为样品1的DSC，图四为样品2的DSC:图三图四图三255℃左右熔融峰符合PA 66的特征行为，图四218℃左右熔融峰符合PA 6的特征行为。
由此可知，样品1是PA 66，样品2是PA6。
pa6和pa66的熔点

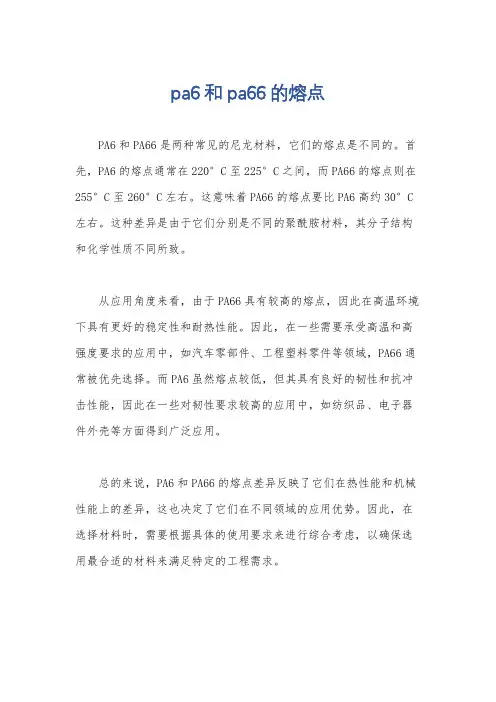

pa6和pa66的熔点
PA6和PA66是两种常见的尼龙材料，它们的熔点是不同的。
首先，PA6的熔点通常在220°C至225°C之间，而PA66的熔点则在255°C至260°C左右。
这意味着PA66的熔点要比PA6高约30°C 左右。
这种差异是由于它们分别是不同的聚酰胺材料，其分子结构和化学性质不同所致。
从应用角度来看，由于PA66具有较高的熔点，因此在高温环境下具有更好的稳定性和耐热性能。
因此，在一些需要承受高温和高强度要求的应用中，如汽车零部件、工程塑料零件等领域，PA66通常被优先选择。
而PA6虽然熔点较低，但其具有良好的韧性和抗冲击性能，因此在一些对韧性要求较高的应用中，如纺织品、电子器件外壳等方面得到广泛应用。
总的来说，PA6和PA66的熔点差异反映了它们在热性能和机械性能上的差异，这也决定了它们在不同领域的应用优势。
因此，在选择材料时，需要根据具体的使用要求来进行综合考虑，以确保选用最合适的材料来满足特定的工程需求。
PA6与PA66的区别
PA6与PA66的区别PA6的化学物理特性和PA66很相似，然而，它的熔点较低，而且工艺温度范围很宽。
它的抗冲击性和抗溶解性比PA66要好,但吸湿性也更强。
因为塑件的许多品质特性都要受到吸湿性的影响，因此使用PA6设计产品时要充分考虑到这一点。
为了提高PA6的机械特性，经常加入各种各样的改性剂。
玻璃就是最常见的添加剂，有时为了提高抗冲击性还加入合成橡胶，如EPDM和SBR等。
对于没有添加剂的产品，PA6的收缩率在1%到1.5%之间。
加入玻璃纤维添加剂可以使收缩率降低到0.3%（但和流程相垂直的方向还要稍高一些）。
成型组装的收缩率主要受材料结晶度和吸湿性影响。
注塑模工艺条件:干燥处理：由于PA6很容易吸收水分，因此加工前的干燥特别要注意。
如果材料是用防水材料包装供应的，则容器应保持密闭。
如果湿度大于0.2%，建议在80C以上的热空气中干燥16小时。
如果材料已经在空气中暴露超过8小时，建议进行105C，8小时以上的真空烘干。
熔化温度：230~280C，对于增强品种为250~280C。
模具温度：80~90C。
模具温度很显著地影响结晶度，而结晶度又影响着塑件的机械特性。
对于结构部件来说结晶度很重要，因此建议模具温度为80~90C。
对于薄壁的，流程较长的塑件也建议施用较高的模具温度。
增大模具温度可以提高塑件的强度和刚度，但却降低了韧性。
如果壁厚大于3mm，建议使用20~40C的低温模具。
对于玻璃增强材料模具温度应大于80C。
注射压力：一般在750~1250bar之间（取决于材料和产品设计）。
注射速度：高速（对增强型材料要稍微降低）。
流道和浇口:由于PA6的凝固时间很短，因此浇口的位置非常重要。
浇口孔径不要小于0.5T（这里t为塑件厚度）。
如果使用热流道，浇口尺寸应比使用常规流道小一些，因为热流道能够帮助阻止材料过早凝固。
如果用潜入式浇口，浇口的最小直径应当是0.75mm。
PA66在聚酰胺材料中有较高的熔点。
尼龙pa6与pa66区别
尼龙pa6与pa66区别尼龙是一种常见的合成聚合物，广泛应用于各个领域。
在尼龙系列中，最常见的是尼龙PA6和PA66。
尼龙PA6和PA66在结构和性能上都有一些区别，下面将详细介绍这两种材料的不同之处。
1. 原料：尼龙PA6，也称为聚己内酰胺，是由己内酰胺单体经过聚合反应制成的。
PA66，也称为聚六内酰胺，是由六内酰胺单体聚合得到的。
不同的原料使得PA6和PA66具有不同的结构特点和性能。
2. 结构：尼龙PA6由α-氨基己酸单体聚合得到，其结构中的主链由酰胺键连接，具有较高的结晶度和晶体颗粒尺寸。
而PA66由六亚甲基六内酰胺单体聚合得到，具有更高的熔点和结晶度，晶体颗粒尺寸更大。
因此，PA66在强度和刚度方面更优于PA6。
3. 热性能：PA6和PA66在热稳定性方面有所不同。
PA66具有较高的熔点和热变形温度，具有更好的热稳定性，可以在较高的温度下长时间工作。
而PA6的熔点和热变形温度相对较低，因此在高温环境下使用时需要注意防止材料的热变形。
4. 摩擦和磨损性能：PA66的摩擦系数较低，具有更好的自润滑性能，适用于高速运动部件的制造。
而PA6的摩擦系数较高，较容易产生磨损和摩擦热。
5. 吸湿性：尼龙材料具有一定的吸湿性，当吸湿率较高时，其力学性能和尺寸稳定性会发生变化。
PA66的吸湿性较高，在高湿环境下性能变化更为明显。
而PA6的吸湿性较低，吸湿率对其性能的影响相对较小。
6. 透明度：PA66的晶体结构更大、更有序，因此相较于PA6，PA66的透明度更高。
这也使得PA66成为制造透明产品的较佳选择。
7. 成本：在成本方面，PA6相对于PA66来说更为经济。
由于制造PA66需要更高质量的原料和更严格的生产工艺，因此PA66的成本相对较高。
综上所述，尼龙PA6和PA66在结构和性能上存在明显区别。
PA66在强度、刚度、热稳定性和自润滑性能方面优于PA6，而PA6在吸湿性和成本方面相对较低。
选择使用哪种材料将取决于具体应用场景和产品要求。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
统称为尼龙pa6和pa66为主要的其他比较少具体尼龙(Nylon,Polyamide,简称PA)是指由聚酰胺类树脂构成的塑料。
此类树脂可由二元胺与二元酸通过缩聚制得，也可由氨基酸脱水后形成的内酰胺通过开环聚合制得，与PS、PE、PP等不同，PA不随受热温度的升高而逐渐软化，而是在一个靠近熔点的窄的温度范围内软化，熔点很明显，熔点：215-225℃。
温度一旦达到就出现流动。
PA的品种很多，主要有PA6、PA66、PA610、PA11、PA12、PA10、PA612、PA46、PA6T、PA9T、MXD-6芳香醯胺等。
以PA6、PA66、PA610、PA11、PA12最为常用。
尼龙类工程塑料外观上都呈现为角质、韧性、表层光亮、白色（或乳白色）或微黄色、透明或半透明的结晶性树脂，它容易被著成任一种颜色。
作为工程塑料的尼龙分子量一般为1.5-3万。
它们的密度均稍大于1，密度：1.14-1.15g／cm3。
拉伸强度：＞60.0Mpa。
伸长率：＞30%。
弯曲强度：90.0Mpa。
缺口冲击强度：(KJ／m2)＞5。
尼龙的收缩率为1%~2%。
需注意成型后吸湿的尺寸变化。
吸水率100%相对吸湿饱和时能吸8%.使用温度可－40∼105℃之间。
熔点：215-225℃。
合适壁厚2-3.5mm。
PA的机械性能中如抗拉抗压强度随温度和吸湿量而改变，所以水相对是PA的增塑剂，加入玻纤后，其抗拉抗压强度可提高2倍左右，耐温能力也相应提高，PA本身的耐磨能力非常高，所以可在无润滑下不停操作，如想得到特别的润滑效果，可在PA中加入硫化物。
PA性能的主要优点有：1.机械强度高，韧性好，有较高的抗拉、抗压强度。
比拉伸强度高于金属，比压缩强度与金属不相上下，但它的刚性不及金属。
抗拉强度接近于屈服强度，比ABS高一倍多。
对冲击、应力振动的吸收能力强，冲击强度比一般塑料高了许多，并优于缩醛树脂。
2.耐疲劳性能突出，制件经多次反复屈折仍能保持原有机械强度。
常见的自动扶梯扶手、新型的自行车塑料轮圈等周期性疲劳作用极明显的场合经常应用PA。
3.软化点高，耐热(如尼龙46等,高结晶性尼龙的热变形温度高,可在150度下长期使用.PA66经过玻璃纤维增强以后,其热变形温度达到250度以上)。
4.表面光滑，摩擦系数小，耐磨。
作活动机械构件时有自润滑性，噪声低，在摩擦作用不太高时可不加润滑剂使用；如确实需要用润滑剂以减轻摩擦或帮助散热，则水油、油脂等都可选择。
从而,做为传动部件其使用寿命长.5.耐腐蚀，十分耐碱和大多数盐液，还耐弱酸、机油、汽油，耐芳烃类化合物和一般溶剂，对芳香族化合物呈惰性，但不耐强酸和氧化剂。
能抵御汽油、油、脂肪、酒精、弱碱等的侵蚀和有很好的抗老化能力。
可作润滑油、燃料等的包装材料。
6.有自熄性，无毒，无臭，耐候性好,对生物侵蚀呈惰性，有良好的抗菌、抗霉能力。
7.有优良的电气性能。
电绝缘性好,尼龙的体积电阻很高,耐击穿电压高,在干燥环境下，可作工频绝缘材料，即使在高湿环境下仍具有较好的电绝缘性。
8.制件重量轻、易染色、易成型。
因有较低的熔融粘度，能快速流动。
易于充模，充模后凝固点高，能快速定型，故成型周期短，生产效率高。
PA性能的主要缺点；1.易吸水。
吸水性大，饱和水可以达到3%以上.一定的程度上影响尺寸稳定性和电性能，特别是薄壁件增厚影响较大；吸水亦会大大降低塑料的机械强度。
在选材时，应顾及使用环境及与别的元件的配合精度的影响。
纤维增强可降低树脂吸水率，使其能在高温、高湿下工作。
尼龙与玻璃纤维亲合性十分良好。
常用于制作梳子、牙刷、衣钩、扇骨、网袋绳、水果外包装袋等等。
无毒性，但不可长期与酸碱接触。
值得注意的是,加入玻纤后,尼龙的抗拉强度可提高2倍左右,耐温能力也相应得到提高.2.耐光性较差。
在长期偏高温环境下会与空气中的氧发生氧化作用,开始时颜色变褐模，充模后凝固点高，能快速定型，故成型周期短，生产效率高。
PA性能的主要缺点；1.易吸水。
吸水性大，饱和水可以达到3%以上.一定的程度上影响尺寸稳定性和电性能，特别是薄壁件增厚影响较大；吸水亦会大大降低塑料的机械强度。
在选材时，应顾及使用环境及与别的元件的配合精度的影响。
纤维增强可降低树脂吸水率，使其能在高温、高湿下工作。
尼龙与玻璃纤维亲合性十分良好。
常用于制作梳子、牙刷、衣钩、扇骨、网袋绳、水果外包装袋等等。
无毒性，但不可长期与酸碱接触。
值得注意的是,加入玻纤后,尼龙的抗拉强度可提高2倍左右,耐温能力也相应得到提高.2.耐光性较差。
在长期偏高温环境下会与空气中的氧发生氧化作用,开始时颜色变褐继面破碎开裂。
3.注塑技术要求较严：微量水分的存在都会对成型质量造成很大损害;因热膨胀作用使制品尺寸稳定性较难控制；制品中尖角的存在会导致应力集中而降低机械强度；壁厚如果不均匀会导致制件的扭曲、变形；制件后加工时设备精度要求高。
4.会吸收水、醇而溶胀，不耐强酸及氧化剂，不能作耐酸材料使用。
用途尼龙主要用于汽车工业,电气电子工业,交通运输业,机械制造工业,电线电缆通讯业,薄膜及日常用品.制造各种轴承,齿轮,圆齿轮、凸轮、伞齿轮、输油管,储油器,保护罩,支撑架,车轮罩盖,导流板,风扇,空气过滤器外壳,散热器水室,制动管,发动机罩,车门把手.轴承、齿轮、滑轮泵叶轮、叶片、高压密封圈、垫、阀座、衬套、输油管、贮油器、绳索、传动带、砂轮胶粘剂、电池箱、电器线圈、电缆接头各种滚子、滑轮、泵叶轮、风扇叶片、蜗轮、推进器、螺钉、螺母、耐油密封垫片、耐油容器、外壳、软管、电缆护套、剪切机、滑轮套、牛头刨床滑块、、电磁分配阀座、冷陈设备、衬垫、轴承保持架、汽车和拖拉机上各种输油管、活塞、绳索、传动皮带，纺织机械工业设备零雾料，以及日用品和包装薄膜等。
等。
还有包装用带、食品用薄膜（熟食用的高温薄膜和清凉饮料用的低温薄膜）的产量也相当大。
成型及后处理除透明尼龙外，其它尼龙都属于结晶性塑料，有较高的熔点，熔融温度范围较窄，热稳定性不好。
PA较易吸湿，潮湿的尼龙在成型过程中，表现为粘度急剧下降并混有气泡制品表面出现银丝，所得制品机械强度下降，所以加工前材料必需干燥处理，可在80-110℃干燥6小时，成型时允许含水量尼龙6和尼龙66为0.1%，xx11为0.15%，xx610为0.1-0.15%，最高不得超过0.2%。
注意，PA类塑料在90℃以上干燥易引起变色。
PA流动性好，易溢料，宜用自锁时喷嘴，并应加热。
同时由于溶体冷凝速度快，应防止物料阻塞喷嘴、流道、浇口等引起制品不足现象。
模具溢边值0.03，而且熔体粘度对温度和剪切力变化都比较敏感，但对温度更加敏感，降低熔体粘度先从料筒温度入手。
成型收缩范围及收缩率大，方向性明显，易发生缩孔，变形等。
PA再生料的使用最好不超过三次，以免引起制品变色或机械物理性能的急剧下降，应用量应控制在25%以过多会引起工艺条件的波动，再生料与新料混合必须进行干燥。
开机时应首先开启喷嘴温度，然后再给料筒加温，当喷嘴阻塞时，切忌面对喷孔，以防料筒内的溶体因压力聚集而突然释放，发生危险。
在停机时要清空螺杆，防止下次生产时，扭断螺杆。
使用少量的脱模剂有时对气泡等缺陷有改善和消除的作用。
尼龙制品的脱模剂可选用硬脂酸锌和白油等，也可以混合成糊状使用，使用时必须量少而均匀，以免造成制品表面缺陷。
尼龙制品的后处理是为了防止和消除制品中的残留应力或因吸湿作用所引起的尺寸变化。
后处理方法有热处理法和调湿法两种。
a).热处理常用方法在矿物油、甘油、液体石蜡等高沸点液体中，热处理温度应高于使用温度10-20℃，处理时间视制品壁厚而异，厚度在3mm以下为10-15分钟，厚度为3-6mm时间为15-30分钟，经热处理的制品应注意缓慢冷却至室温，以防止骤冷引起制品中应力重新生成。
b).调湿处理主要是对使用环境湿度较大的制品而进行的，其办法有两种：一沸水调湿法，二醋酸钾水溶液调湿法（醋酸钾与水的比例为1.25:1,沸点121℃）,沸水调湿法简便,只要将制品放置在湿度为65%的环境下,使其达到平衡吸湿量即可,但时间较长,而醋酸钾水溶液调湿法的处理温度为80-100℃醋酸钾水溶液调湿法,处理时间主要取决制品壁厚,当壁厚为1.5mm时约2小时,3mm为8小时,6mm为16-18小时.常用商品xx介绍xx6，学名：聚已内酰胺{ [ NH ( CN2)5 CO ]n}，英文名polycapr olactam,简称PA6。
化学和物理特性PA6是半透明或不远明乳白色结晶形聚合物。
燃烧成蓝底黄火焰，烧植物味。
熔融温度较PA66低，加工性能比其他PA好。
制件有较高冲击强率，载荷分散性、柔软性好，热塑性、轻质、韧性好、耐耐环己酮和芳香溶剂和耐久性好工作温度80-1000C，低温脆化温度-20至-300C，熔点：215℃。
热分解温度：＞300℃。
密度：1.13g／cm3。
平衡吸水率：3.5％。
适于轻载荷条件下使用，具有良好的耐磨性、自润滑性和耐溶剂性。
有较好的消振，降噪能力。
可作机器仪表、仪器零件、电线电缆的绝缘；用玻纤增强后可制作齿轮、泵叶。
但PA6吸水性很大，饱和吸水率高达10%左右，影响性能；又因介电常数较大，不宜用作高频低损耗材料。
PA6的化学物理特性和PA66很相似，然而，它的熔点较低，而且工艺温度范围很宽。
它的抗冲击性和抗溶解性比PA66要好,但吸湿性也更强。
弹性比PA66大，疲劳强度钢性，耐热性低于尼龙66，因为塑件的许多品质特性都要受到吸湿性的影响，因此使用PA6设计产品时要充分考虑到这一点。
为了提高PA6的机械特性，经常加入各种各样的改性剂。
玻璃就是最常见的添加剂，有时为了提高抗冲击性还加入合成橡胶，如EPDM和SBR等。
对于没有添加剂的产品，PA6的收缩率在1%到1.5%之间。
加入玻璃纤维添加剂可以使收缩率降低到0.3%（但和流程相垂直的方向还要稍高一些）。
成型组装的收缩率主要受材料结晶度和吸湿性影响。
实际的收缩率还和塑件设计、壁厚及其它工艺参数成函数关系。
典型应用范围：:由于有很好的机械强度和刚度被广泛用于结构部件。
轻载荷，中等温度(80-100)无润滑或少润滑情况。
由于有很好的耐磨损特性，还用于制造轴承。
xx66学名：聚亚己基己二酸酰胺或聚己二酰己二胺{ [ NH ( CN2)6 NH CO(CH2)4 CO ] n}，英文名:polyhexamethyleneadipamide简称PA66。
化学和物理特性PA66在聚酰胺材料中有较高的熔点。
它是一种半晶体-晶体材料。
PA66在较高温度也能保持较强的强度和刚度。
PA66在成型后仍然具有吸湿性，其程度主要取决于材料的组成、壁厚以及环境条件。
在产品设计时，一定要考虑吸湿性对几何稳定性的影响。
尼龙66提供了各种特性的最佳平衡性，并且是所有尼龙中最强状同PA6相比，PA66更广泛应用于汽车工业、仪器壳体以及其它需要有抗冲击性和高强度要求的产品。
