钢板激光切割下料作业指导书
发文部门 生效日期 编制 修 改 审 核 批 准 受 控 标 识技质部2021.4.3一、目的确保正确、安全使用激光器，保证激光切割零件的质量，提高生产效率和板材利用率。
二、适用范围板材零件的激光切割下料过程。
三、作业流程排版编程→设备准备工作→传输程序→上料至切割平台→切割下料→首件检查→批量生产→落料去毛刺→检查、点数→分类存放→下工序四、具体操作内容 1、排版编程1.1、运行编程软件，进入人机对话窗口。
1.2、按下料清单导入图形文件，输入排料数量。
1.3、输入板材尺寸，数量信息。
根据排料计划使用对应幅面板材。
1.4、针对所切割的零件要求，设置合适的切割参数，包括割缝补偿值，零件间距等。
1.5、根据钢板大小设定切割范围，载入零件图，小套大，适当共边，进行套料，按实际产品图样进行相应的打点，打标，放余量，增加释放孔。
1.6 设置切割起弧点的位置。
预览切割路径后导出CNC 文件。
1.6.1、如果工件留有机加工余量，那从起弧点转入工件边缘时，起弧点 可以留在机加工余量区域，但须确保该起弧点在机加工时可以完全去除。
1.6.2、如果工件不需要机加工，没有余量，那从起弧点转入工件边缘时，起弧点须保证在工件的外缘，具体接入点如图所示。
a 、直线边缘，由角度顶点切入。
图1 b 、圆弧边缘，由圆弧切点切入。
图22、设备准备工作2.1 检查冷凝机、空气压缩机工作情况，确保工作正常；检查切割气体、电供应情况，确保供应稳定、充足；数控系统和机械运行系统试运行，确保运行正常。
设备如有问题应及时处理，如果操作人员无法自行处理需停机报修的，应上报主管。
2.2 检查激光器聚焦镜的清洁度，如有污点或灰尘的要及时按章清理。
（清洁反射镜片不得过于用力，否则会导致光路的偏移，反射镜须拆下清洁）2.3 设备各项指标正常开始传输程序。
3、传输程序将图形排版转换成CNC程序，根据材质、板厚确定激光功率、辅助气体、辅助气体流量、辅助气体压力、切割速度。
门窗的下料计算
根据门窗的尺寸，确定所需材料规格，如宽度、高度和厚度。同时，根据开启方 式（如平开、推拉等），确定所需的配件和结构。最后，根据材料规格和开启方 式，计算出所需的下料尺寸。
实例二：断桥铝合金门窗的下料计算
总结词
断桥铝合金门窗的下料计算需要考虑隔热性能和材料规格，同时还要注意提高门窗的隔音、隔热性能 。
引入先进技术
积极引入先进的加工技术和工艺，提高门窗下料计算的精度和效 率。
注意安全操作和环境保护
遵守安全操作规程
在门窗下料计算过程中遵 守安全操作规程，确保操 作人员的安全。
减少环境污染
合理利用资源和能源，减 少环境污染，推进绿色生 产。
选用环保材料
优先选用环保、可回收利 用的材料，降低对环境的 负面影响。
门窗的下料计算
目录
• 门窗下料计算概述 • 门窗下料计算的基本原则 • 门窗下料计算的实例分析 • 门窗下料计算的注意事项 • 门窗下料计算的发展趋势和未来展望
01
门窗下料计算概述
门窗下料计算的定义
01
门窗下料计算是指根据门窗的规 格、尺寸和设计要求，计算出所 需材料的长度、宽度和数量的过 程。
材料清单统计
根据设计图纸和规格，统计所 需材料的种类、数量和规格。
下料计划制定
根据下料尺寸和材料清单，制 定合理的下料计划和排版图。
确定设计图纸和规格
明确门窗的设计图纸和相关规 格，包括门窗的类型、尺寸、 材料等。
下料尺寸计算
根据门窗的组装要求和材料特 性，计算出各部件的下料尺寸。
下料实施
按照下料计划进行切割、铣削 等加工，确保各部件的尺寸精 度。
定期维护和校准
定期对设备和工具进行维 护和校准，确保其精度和 可靠性。

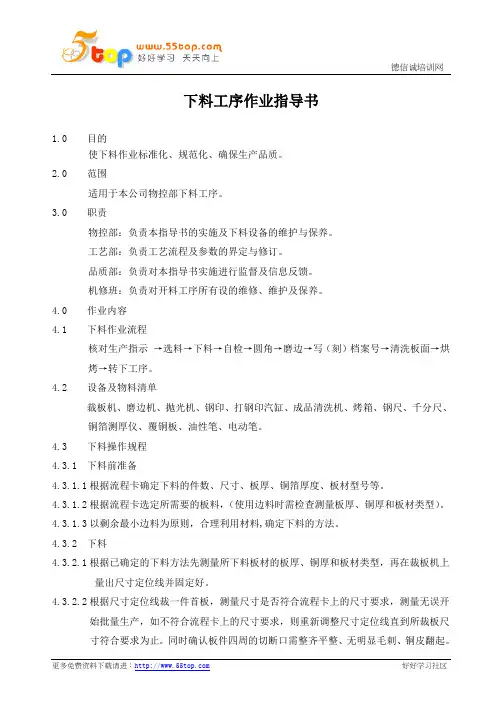

下料工序作业指导书
