简述高层建筑屋顶消防水箱的安装
消防水箱设计与施工规范
8.1消防水箱外壁与建筑本体结构墙面或其它池壁之间的净距，应满足施工或装配的需要，无管道的侧面，净距不宜小于0。7m；安装有管道的侧面，净距不宜小于1。0m，且管道外壁与建筑本体墙面之间的通道宽度不宜小于0。6m，设有人孔的池顶，顶板面与上面建筑本体板底的净空不应小于0.8m；
8。2水箱的补水要求自动补水，进水管的管径应满足消防水箱8h充满水的要求，但管径不宜小于DN50，进水管应设置液位阀或浮球阀；
5。 消防水箱设置的其他要求
5.1 消防用水与其他用水合并的水箱，应有消防用水不作他用的技术措施.
5。2 发生火灾后,由消防水泵供给的消防用水,不应进入消防水箱，应在消防水箱的出水管上设置止回阀。
5.3 消防水箱宜用生活、生产给水管道充水。
5。4 高层建筑物内的消防水箱宜采用两个,在一个水箱检修时，仍可保存必要的消防应急用水，并应在水箱的底部用联络管连接，联络管上设置阀门，此阀处于常开状态.
7、增压设施的设计
目前依消防规范要求，当高位水箱设置高度能满足最不利点消火栓静压要求时,由水箱直接供水，当高位水箱设置高度不能满足最不利点消火栓静压要求时，采用气压水罐和稳压泵做为增压设施和屋顶消防水箱组合,以保证最不利消火栓处的水压要求的供水方式。
7.1“高规”7。4.8条规定：设有高位水箱的消防给水系统，其增压设施应符合下列规定:
4。2《高层民用建筑设计防火规范》第7。4.7.1条规定：高位消防水箱的消防储水量，一类公共建筑不应小于18m3；二类公共建筑和一类居住建筑不应小于12m3;二类居住建筑不应小于6。00m3。
第7.4.7。3条规定：并联给水方式的分区消防水箱容量与高位消防水箱相同。
另外,与其他用水合用的消防水箱容积，除满足自身的消防用水贮备外，还应满足其他用水贮备.
【规范解析】GB50974中关于高位消防水箱的设置要求
规范解析】GB50974 中关于高位消防水箱的设置要求什么是高位消防水箱？设置在高处直接向水灭火设施重力供应初期火灾消防用水量的储水设施。
GB50974 中关于高位消防水箱的设置要求？临时高压消防给水系统的高位消防水箱的有效容积应满足初期火灾消防用水量的要求，并应符合下列规定：1.一类高层公共建筑，不应小于36m3 ，但当建筑高度大于100m 时，不应小于50m3 ，当建筑高度大于150m 时，不应小于100m3 ；2.多层公共建筑、二类高层公共建筑和一类高层住宅，不应小于18m3 ，当一类高层住宅建筑高度超过100m 时，不应小于36m3 ；3.二类高层住宅，不应小于12m3 ；4.建筑高度大于21m 的多层住宅，不应小于6m3 ；5.工业建筑室内消防给水设计流量当小于等于25L/s时，不应小于12m3 ，大于25L/s 时不应小于18m3 ；6 总建筑面积大于10000m2 且小于30000m2 的商店建筑，不应小于36m3 ，总建筑面积大于30000m2 的商店，不应小于50m3 ，当与本条第1款规定不一致时应取其较大值。
、高位消防水箱的设置位置应高于其所服务的水灭火设施，且最低有效水位应满足水灭火设施最不利点处的静水压力，并应按下列规定确定：1.一类高层民用公共建筑，不应低于0.10MPa ，但当建筑高度超过100m 时，不应低于0.15MPa ；2.高层住宅、二类高层公共建筑、多层公共建筑，不应低于0.07MPa ，多层住宅不宜低于0.07MPa ；3.工业建筑不应低于0.10MPa ，当建筑体积小于20000m3 时，不宜低于0.07MPa ；4.自动喷水灭火系统等自动水灭火系统应根据喷头灭火需求压力确定，但最小不应小于0.10MPa ；5.当高位消防水箱不能满足本条第1款〜第4款的静压要求时，应设稳压泵。
对高位消防水箱的有效高度或至最不利水灭火设施的静水压力作了技术规定。
国家标准《建筑设计防火规范》TJ16-74 规定屋顶消防水箱压力不能满足最不利消火栓的压力，应设置固定消防水泵；国家标准《高层民用建筑设计防火规范》GBJ45-82 提出临时高压消防给水系统，屋顶消防水箱应满足最不利消火栓和自动喷水等灭火设备的压力0.1MPa 要求；国家标准《高层民用建筑设计防火规范》GB50045-95 规定当建筑高度不超过100m 时，高层建筑最不利点消火栓静水压力不应低于0.07MPa ；当建筑高度超过100m 时，高层建5.当高位消防水箱不能满足本条第1款〜第4款的静压筑最不利点消火栓静水压力不应低于0.15MPa 。
消防不锈钢水箱安装准备工作与注意事项
水箱安装步骤
第一步、先将不锈钢板材模压 成一米见方的板块
第二步、组装 ，先把底板在平 地铺开 ，用氩弧焊链接。
第三步 ，侧板 ，先把侧板组装好， 然后和底板连接 ，然后再焊接。
第四步 、水箱内拉筋 ， 内拉筋要横
向和纵向都有 ，不能太稀 ， 以免水 箱压力过大而变形。
第五步 ，顶板 ，顶板拼接完毕后放
在水箱顶部 ，在水箱内用氩弧焊焊 连接处。
安装注意事项
ቤተ መጻሕፍቲ ባይዱ
一、水箱施工作业处一定要干 燥， 以免触电。
二、如在室外安装 ，遇雷雨天 气必须停止作业，防止雷击。
三、不锈钢水箱安装需有水泥 条形底座，便于漏水时维修。
消防不锈钢水箱安装准备工作 与注意事项
准备工作
一 、不锈钢水箱原材料采用sus304 材质 ，俗称食品级304 。其材质具 有极强的任性 ， 能将板块模压成任
何角度而不变形。
二 、不锈钢焊接式水箱由1*1*1的
板块拼装焊接而成 ，其工艺美观大 方 ，不渗漏不变形。
三 、水箱内外皆有爬梯 ，顶部留有
高位消防水箱设置及管路要求
内容要求
设置要求必须设
置
高层民用建筑、总建筑面积＞10000m2且层数大于2层的公共建
筑、其他重要建筑，必须设置高位消防水箱
材质热浸镀锌钢板、钢筋混凝土、不锈钢板
安全措
施
当高位消防水箱在屋顶露天设置时，水箱的人孔以及进出水管的阀门
等应采取锁具或阀门箱等保护措施
防冻措
施
严寒、寒冷等冬季冰冻地区的高位消防水箱应设置在消防水箱间内，
其他地区宜设置在室内，当必须在屋顶露天设置时，应采取防冻隔热
等安全措施
当必须设置在严寒、寒冷等冬季结冰地区的非采暖房间时，应采取防
冻措施，环境温度或水温不应低于5℃
安装尺
寸
无管道的侧面，净距不宜小于0.7m；安装有管道的侧面，净距不宜
小于1.0m，且管道外壁与建筑本体墙面之间的通道宽度不宜小于
0.6m，设有人孔的水箱顶，其顶面与其上面的建筑物本体板底的净
空不应小于0.8m
管路进水管
1.管径应满足消防水箱8h充满水的要求，且≥DN32
2.进水管口的最低点高出溢流边缘的高度应等于进水管管径，但应
≥100mm且≤150mm
溢流管溢流管的直径不应小于进水管直径的2倍，且不应小于DN100，溢流管的喇叭口直径不应小于溢流管直径的1.5～2.5倍
出水管
1.出水管管径应满足消防给水设计流量的出水要求，且不应小于
DN100
2.出水管应位于最低水位以下，并设置防止消防用水进入高位消防水
箱的止回阀。
消防水箱安装与验收规范
消防水箱安装与验收规范消防水箱是一种重要的被动消防设施，它在火灾发生时能够为消防系统提供足够的水源供应。
正确的安装与验收对于消防水箱的正常运行和灭火效果至关重要。
本文将介绍消防水箱的安装与验收规范。
一、消防水箱的安装规范1. 安装位置选择消防水箱应安装于离消防设施较近的区域。
安装位置应避免阳光直射、植物遮挡等因素对水箱的影响。
同时，离建筑物有一定的距离以防火灾蔓延。
2. 基础施工水箱安装前需进行基础施工。
基础需具备足够的强度和稳定性，以保证水箱的稳固安装。
3. 安装要求- 水箱进、出水管道应连接牢固，并符合相关安全标准。
- 消防水箱与消防泵室之间的管道应畅通无阻，保证水流的连续性。
- 水箱边缘应设置护栏或防护设施，以保护水箱免受外力损害。
4. 排水系统的安装水箱应有合适的排水系统，以确保在非火灾状态下，水箱内的水保持清洁并保持一定水位。
二、消防水箱的验收规范1. 外观检查验收人员首先需要对水箱的外观进行检查，确保没有明显的破损、渗漏等现象。
同时，还需检查护栏、防护设施等是否齐全且符合相关要求。
2. 内部清洁检查- 水箱内部应保持干净、无污染，并具备一定的抗污性。
- 底部应有清洁出水孔，以便清除杂物和污物。
- 水箱内壁应光滑，无明显异物和凹凸不平的情况。
3. 进出水管道检查- 检查进出水管道是否连接牢固，无渗漏。
- 检查阀门、闸门等阀控设施是否灵活可靠。
4. 排水系统检查- 检查排水系统的设置是否合理，与水箱的排水孔连接是否畅通。
- 检查排水设施的工作状态是否正常。
通过以上验收步骤，确保消防水箱的安装质量和运行状况达到标准要求，提高其灭火效果，保障人们的生命财产安全。
综上所述，消防水箱的安装与验收规范是保障其正常运行和有效灭火的重要环节。
相关部门和施工单位应严格按照规范进行操作，确保消防水箱的安全可靠性。
同时，定期对水箱进行检查和维护，保证其长期有效运行，提高火灾应急处理能力，最大限度地保护人们的生命和财产安全。

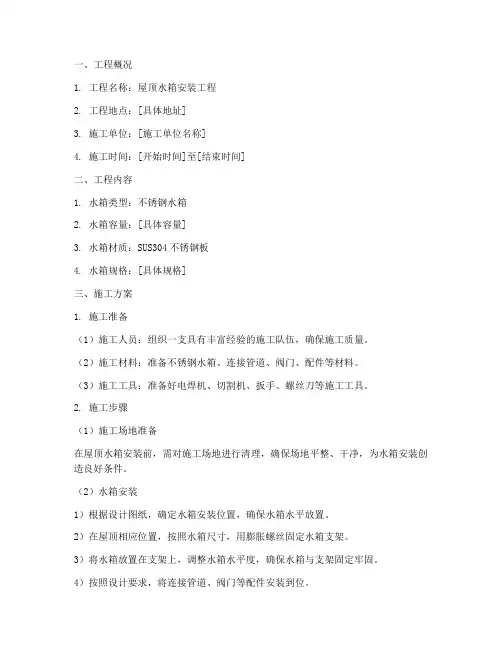

屋顶水箱安装及施工方案
一、工程概况1. 工程名称：屋顶水箱安装工程2. 工程地点：[具体地址]3. 施工单位：[施工单位名称]4. 施工时间：[开始时间]至[结束时间]二、工程内容1. 水箱类型：不锈钢水箱2. 水箱容量：[具体容量]3. 水箱材质：SUS304不锈钢板4. 水箱规格：[具体规格]三、施工方案1. 施工准备（1）施工人员：组织一支具有丰富经验的施工队伍，确保施工质量。
（2）施工材料：准备不锈钢水箱、连接管道、阀门、配件等材料。
（3）施工工具：准备好电焊机、切割机、扳手、螺丝刀等施工工具。
2. 施工步骤（1）施工场地准备在屋顶水箱安装前，需对施工场地进行清理，确保场地平整、干净，为水箱安装创造良好条件。
（2）水箱安装1）根据设计图纸，确定水箱安装位置，确保水箱水平放置。
2）在屋顶相应位置，按照水箱尺寸，用膨胀螺丝固定水箱支架。
3）将水箱放置在支架上，调整水箱水平度，确保水箱与支架固定牢固。
4）按照设计要求，将连接管道、阀门等配件安装到位。
5）进行水箱与管道的焊接，确保焊接质量。
（3）施工验收1）检查水箱安装位置、水平度、连接管道等是否符合设计要求。
2）检查焊接质量，确保无漏水、漏气现象。
3）进行水质检测，确保水质符合国家标准。
4）对施工过程进行记录，整理施工资料。
3. 施工注意事项（1）在施工过程中，注意安全，遵守操作规程。
（2）在焊接过程中，确保焊工具备相应资质。
（3）在安装过程中，注意保护水箱、管道等材料，避免损坏。
（4）在施工完成后，及时清理施工现场，确保环境卫生。
四、施工进度安排1. 施工前期准备：[具体时间]2. 施工过程：[具体时间]3. 施工验收：[具体时间]五、施工质量保证措施1. 施工人员需具备相关资质，确保施工质量。
2. 严格按照设计图纸和施工规范进行施工。
3. 施工过程中，对关键工序进行严格控制，确保施工质量。
4. 施工完成后，进行严格的质量验收，确保工程质量。
5. 建立施工质量责任制，对施工过程中的质量问题进行跟踪、整改。
消防水箱的设置要求
消防水箱的设置要求今天分享消防水箱设置的相关内容。
一、设置条件及目的1 .室内采用临时高压消防给水系统时，高层民用建筑、总建筑面积大于10000 m?且层数超过2层的公共建筑和其他重要建筑，必须设置高位消防水箱。
2 .设置消防水箱的目的，一是提供系统启动初期的消防用水量和水压，在消防泵出现故障的紧急情况下应急供水，确保喷头开放后立即喷水，及时控制初起火灾，并为外援灭火争取时间；二是利用高位差为系统提供准工作状态下所需的水压，以达到管道内充水并保持一定压力的目的。
二、水箱容积要求1.临时高压消防给水系统的高位消防水箱的有效容积应满足初期火灾消防用水量的要求，并应符合下列规定：1）一类高层公共建筑，不应小于36m3,但当建筑高度大于100m时，不应小于50m3,当建筑高度大于150m 时，不应小于100m3。
2）多层公共建筑、二类高层公共建筑和一类高层住宅，不应小于18m3,当一类高层住宅建筑高度超过100m时，不应小于36m3。
3）二类高层住宅，不应小于12m3。
4 ）建筑高度大于21m的多层住宅，不应小于6m3。
5）工业建筑室内消防给水设计流量当小于或等于25L/s时，不应小于12m3,大于25L/s时不应小于18m3。
6）总建筑面积大于10000 m?且小于30000 mz的商店建筑，不应小于36m3,总建筑面积大于30000 mz的商店，不应小于50m3。
说明：当商店建筑与一类高层公共建筑不一致时应取较大值。
2.转输水箱兼做高位水箱时，其容积按转输水箱确定。
三、静压要求1.高位消防水箱的设置位置应高于其所服务的水灭火设施，且最低有效水位应满足水灭火设施最不利点处的静水压力，并应按下列规定确定：1）一类高层公共建筑，不应低于0.10MPa，但当建筑高度超过100m时，不应低于0.15MPa。
2）高层住宅、二类高层公共建筑、多层公共建筑，不应低于0.07MPa，多层住宅不宜低于0.07MPa。
3）工业建筑不应低于0.10MPa，当建筑体积小于20000m3时，不宜低于0.07MPa。
消防工程—屋顶高位消防水箱安装要求及维护管理
消防工程r屋顶高位消防水箱安装要求及维护管理一、设置目的1.利用位差为系统提供准工作状态下所需要的水压，达到使管道内的充水保持一定压力的目的。
2.提供系统启动初期的用水量和水压，在消防水泵出现故障的紧急情况下应急供水，确保喷头开放后立即喷水，控制初期火灾和为外援灭火争取时间。
■11111ι∣ιιaιι二、设置场所室内采用临时高压消防给水系统时，高层民用建筑、总建筑面积大于10000 ιtf且层数超过2层的公共建筑和其他重要建筑，必须设置高位消防水箱。
三、有效容积和静水压力L临时高压消防给水系统的高位消防水箱的有效容积应满足初期火灾消防用水量的要求。
2.高位消防水箱的设置位置应高于其所服务的水灭火设施，且最低有效水位应满足水灭火设施最不利点处的静水压力。
注：当商店建筑与一类高层公共建筑规定不一致时，应取其较大值。
四、设置要求1.高位消防水箱的有效容积、出水、排水和水位等，应符合规范规定。
2.高位消防水箱的最低有效水位应根据出水管喇叭口和防止旋流器的淹没深度确定，吸水管喇叭口在消防水池最低有效水位下的淹没深度应根据吸水管喇叭口的水流速度和水力条件确定，但不应小于600mm；当采用防止旋流器时应根据产品确定，且不应小于150mm的保护高度。
3.高位消防水箱应设置通气管；消防水箱通气管、呼吸管和溢流水管等应采取防止虫鼠等进入消防水池的技术措施。
4.进水管的管径应满足消防水箱8h充满水的要求，但管径不应小于DN32,进水管宜设置液位阀或浮球阀。
浮球阀工作原理浮球阀是通过控制液位来调节供液量的。
当水面上涨时，浮球也跟着上升。
球上升就带动连杆也上升。
连杆与另一端的阀门相连，当上升到一定位置时（水面淹没浮球），连杆支起橡胶活塞垫，封闭水源。
当水位下降时，浮漂也下降，连杆又带动活塞垫开启。
6.进水管应在溢流水位以上接入，进水管口的最低点高出溢流边缘的高度应等于进水管管径，但最小不应小于100mm,最大不应大于150mm o7.当进水管为淹没出流时，应在进水管上设置防止倒流的措施或在管道上设置虹吸破坏孔和真空破坏器，虹吸破坏孔的孔径不宜小于管径的1/5,且不应小于25mm。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
引言
高层建筑的消防安全建设问题，应当高度重视。由于现存消防
装备的限制性，在高层消防建设过程中，应从自救角度出发，以室
内消防设备为主进行设计。最常见的高层建筑消防设施建设为高
层屋顶消防水箱的安装。城市绝大部分采用枝状管网进行布置，通
过生活用水与消防用水合流制。若发生高层火灾，对市政用水管网
产生很大的用水压力，火灾地区用水量难以满足高层火灾的扑救。
10min（分钟）以内的室内火灾扑救消防用水量，同时在设计过 程中，应合理简化，有利于日常维护与管理。一般情况下，可以
建设成居民生活用水与消防用水合用水箱（水塔），对于合用水
箱有效容积的计算公式为：
V＝Vt＋Vs＋Vf＋Vx
（1）
式中：V（t m3）— ——生活用水量；
V（s m3）— ——生活调节水量；
H=h1+h2+h3+100Py 式中：H— ——消防水箱最低高度，m；
（3）
h1—— —消防水箱至预作用阀的压力开关处管道总水 头损失，m；
h2—— —预作用阀水头损失，m； h3— ——系统最不利点处喷头的几何高度，m； Py—— —系统最不利点处喷头的最低工作压力，0.05MPa。
2 消防水箱的管道布置
低区消防 10min 用水量外，主要还应起上一区水池的作用，其 消防储水量应满足该区火灾延续时间内用水量即：
Q＝（q1t1＋q2t2）－q3t3
（2）
式中：q1、q2、q3— ——室内消火栓、自动喷水系统设计流量及
水箱（水塔）补水流量；
t1、t2、t3—— —规范规定的火灾延续时间及补水时间。 为了同时满足高层建筑居民生活用水需要，确保消防用水量
1．33L/s 的流量进行计算，23 个喷头在 10min（分钟）其共有的消 防水箱储水量不可低于 18m3；若室内消火栓与自动喷水系统采 用分区供水系统，则可采用并联方式，将每个区域的水箱消防
容量按 V＝Vt＋Vs＋Vf＋Vx 进行计算。
1.2 火灾延续时间内用水量计算
对于采用串联方式供水系统，此时的水箱（水塔），除保证
同时，在市政管网满足用水量需求的前提下，消防用水一
般也不允许直接从市镇管网中直接抽取。因为一旦出现以上现
象，很可能会对居民正常生活用水产生影响。因此，在高层建筑
屋顶水箱安装过程中，注意水泵及其他加压设备的供水设计。
1 消防水箱安装的相关计算
1.1 水箱有效容积计算
高层屋顶消防水箱的出水量，一方面要满足最不利条件下
网压力的有效保持。
3 消防水箱的加压措施
根据高层建筑消防水箱高度应满足最不利条件下消防用水
需求的规定：在高层建筑最不利火灾条件下，其消火栓静水压力
不得低于 7m 水柱（超过 100m 时静水压力不低于 15m 水柱）；其
喷头工作压力不得低于 5m 水柱；再加上扑救过程中，沿程和局部
水头损失，高层消防水箱的水位不得低于最不利条件的高度为
V（f m3）— ——高峰负荷储备水量；
V（x m3）—— —消防用水量，其中 Vx＝q600/1000。
室内消火栓与自动喷水系统水箱在单独设置时，对两者的
储水容量应分别计算。若室内消火栓与自动喷水系统使用同一
个消防水箱，由于发生火灾时，在灭火过程中一般先使用室内
消火栓，然后在启动自动喷水系统进行灭火，以每只喷头以
不被挪作它用，水箱（水塔）出水管应采取一定的技术措施。通常情
况下，生活、消防出水管应单独设置，并在生活用水出水管上采取
破坏虹吸法和控制水位法。如图所示。对于高度超过 50m 的建筑，
室内消防供水系统每区宜设两个水箱（水塔），并用连通管连接。兼
作水池的水箱（水塔）应分成网格，以便清洗和检修时不停水。
1.3 消防水箱高度计算
根据消防设备规范法的相关要求：为了保证消防用水水质
的安全，防止被污染，应对相应进水管、出水管、溢流信号管、通
气管等进行定期排放水中沉淀物和杂质，同时，还应设置空管。
出水管的管径应通过消防水流流量和速度进行计算：
d（m）＝（4q/3．14v）1/（2 q：m3/s，v：m/s）
（4）
消防水栓系统出水管通过增压，达到一定要求以后可以直
消防水箱在预作用系统中的作用有以下四点：
（1）保证预作用阀至消防工作泵之间管段经常充水，不致
因空管而影响灭火；
（2）在准工作状态时关闭密封预作用阀；
（3）火灾发生预作用阀开启后，水箱提供的水流能及时闭
合压力开关从而指令消防工作泵开启；
（4）应满足系统最不利点处喷头的最低工作压力和喷水强
度的要求。
故高层消防系统水箱高度按式（3）进行计算确定：
成 90°以上。其目的是促使辅养枝多短枝，抑制其长势，促花促果。 （5）故意造成伤口、缓势促花。 （6）在发芽前，对旺长枝条多道环割，抑，该高度严重影响了高层建筑的
美观，从水箱建设上来说，其结构设计与施工过程都难以进行。
由于高层水箱储水量有限，因此一般情况下，无法满足最不利
（下转第 98 页）
109 广东科技 ２０１３．１． 第 ２ 期
农·林·牧·渔
度为 45~60°为宜。连多锯可有效促进辅养枝多发枝、早结果。 （4）别枝下垂，即用绳子、开角器等将辅养枝拉下，角度与主杆
简述高层建筑屋顶消防水箱的安装
余忠
（云南景皓消防技术咨询有限公司）
摘 要：随着我国建筑行业的不断发展，高层建筑数量越来越多。高层建筑的消防安全建设问题，应当高度重视。由于现存消防装备的 限制性，在高层消防建设过程中，应从自救角度出发，以室内消防设备为主进行设计。最常见的高层建筑消防设施建设为高层屋顶消防 水箱的安装。由于高层建筑具有很高的高度，因此消防水箱的高压系统设置非常必要。消防水箱不仅要配备稳压泵、气压罐、变频调速 水泵等设备，同时应保证在最不利火灾情况下室内消火栓和自动喷水灭火系统在灭火初期对于水量和水压的要求。就高层建筑屋顶消 防水箱安装注意事项进行了相关探讨。 关键词：高层建筑；灭火；屋顶；消防水箱；安装注意事项
接与消火栓管网进行连接；由于水力警铃是靠水的冲动来从而
使压力开关、水力警铃动作，快速发出电信号启动喷淋泵，保证
管网提供灭火水源，因此，自动喷火灭火系统只有通过湿式报
警阀后才能与消火栓管网进行连接。
在高层消防水箱的出水管上，应增加逆止阀，避免消防水
泵开启后水经供水管网进入消防水箱，保证开启消防水泵时管
