人教版八年级物理上册《电流和电路》同步练习1
《电流和电路》同步练习
1、观察与思考
观察教室中的电路，看它由哪些部分组成，并想一想一个完整的电路应该由哪几部分组成？教室中的电源在哪儿？电路中各部分有什么作用？
2、动手做一做
实验一：按图连接电路，然后把小灯泡换成小电动机和音乐门铃，重做实验。
看一看用
电器在什么时候工作？
实验二：按图所示连接电路，把导线两端的铁夹分别跟图中的橡皮、塑料尺、铅笔芯、
铁棒等连接。
探究哪些善于导电，哪些不善于导电。
3、动脑想一想
a．结合课本联系实验一，归纳电路有几种状态，并说明什么叫电流？电流的方向如何？b．结合实验二想想什么叫做导体、什么叫做绝缘体？你还知道哪些导体和绝缘体？
1、_______、________，再加上_______，往往还有_______，就组成了电路。
2、画出下列元件的符号：
(1)电池__________ (2)灯泡_______ (3)开关__________ (4)电阻________
(5)电动机________
3、电路由四部分组成，从能量的角度来说，提供电能的是_____________，消耗电能的是
____________，传输电能的是_________。
4、只有电路闭合时，电路中才有电流。
电流的流动是有一定方向的，一般电路中电流的流
向是______→_________→_________。
5、自行车是大家常见的物体，它上面有塑料把手、外胎、内胎、链条、钢丝、塑料踏板、。
第五章《电流和电路》同步练习(人教版初二上) (2)
第五章《电流和电路》同步练习（人教版初二上） (2)一、选择题1．在如下图5-8-1的各电路中，开关S 闭合后，小灯泡L 1、L 2都能发光的是〔 〕2．以下器件中，全部为用电器的是〔 〕A ．电铃、电池组、白炽灯B ．日光灯、电风扇、电视机C ．洗衣机、收音机、开关 C ．电池插座、电线、空调器3．以下四组物体中，都属于绝缘体的一组是〔 〕A ．碳棒、人体、大地B ．水银、铜丝、铁块C ．陶瓷、干木、塑料 C ．大地、人体、陶瓷4．要用一只开关同时操纵两盏电灯，那么这两盏灯的连接方式是〔 〕A ．只能串联B ．只能并联C ．串联并联都不行D ．能够串联或并联5．如下图5-8-2，开关由闭合到断开，电流表A 1、A 2的示数I 1、I 2的变化〔 〕A ．I 1变小，I 2变大B ．I 1不变，I 2变大C ．I 1变大，I 2变小D ．I 1不变，I 2变小6．如下图5-8-3的电路图中，接法错误的器件是〔 〕A ．插座FB ．开关SC ．插座ED ．电灯L7．关于保险丝的使用，以下讲法正确的选项是〔 〕A ．保险丝应串联在零线上B ．保险丝应串联在火线上C ．手头没有保险丝，可用铁丝代替保丝D ．选用保险丝时，选越粗的越安全8．关于导体和绝缘体的以下讲法中，正确的选项是 〔 〕A ．导体善于导电是因为导体内有大量的电荷存在B ．绝缘体不善于导电，是因为绝缘体内没有电荷存在C ．导体在任何情形下都能够导电，绝缘体在任何情形下都可不能导电D ．有些绝缘体在一定的条件下可能变为导体9．关于电路的知识，以下讲法中不正确的选项是 〔 〕A ．为使两灯同时亮，同时灭，两灯一定要串联B ．金属中的电流方向跟自由电子定向移动的方向相反C ．在电路中，电源是把其他形式的能转化为电能的装置图5-8-3 图5-8-2 图5-8-1图5-8-6 D ．一样的电路是由电源、用电器、开关和导线组成的10．如下图5-8-4的电路中，用电流表测量电路的电流，以下讲法中正确的选项是〔 〕A ．电流表测的是L 1的电流B ．电流表测的是L 2的电流C ．电流表与电灯并联了D ．电流表测的是干路中的电流11．如下图5-8-5电路中，三个电流表A 1、A 2、A 3的示数分不为I 1、I 2、I 3，它们的大小关系是〔 〕A ．I 1 = I 2 = I 3B ．I 1 > I 2 = I 3C ．I 1 > I 2 > I 3D ．I 1 > I 3 > I 212．在一个电源两端接有两个不同的灯泡，用电流表测得通过这两个灯泡的电流相等，那么这两个灯泡的连接方式〔 〕A ．一定是串联B ．一定是并联C ．串联、并联都可能D ．不可能是并联13．小明同学家的几盏电灯突然全部熄灭了，检查保险丝，发觉未烧断；用测电笔测试各处电路时，氖管都发光，因此他对电路故障作了如下判定，其中可能正确的选项是 〔 〕A ．灯泡全部被烧断了B ．进户零线断了C ．室内路线发生短路D ．进户火线发生短路14．一个学生使用电流表时候，本应使用〝+〞和〝3”两接线柱，但误将〝+〞和〝0.6”两接线柱接入电路，而电流依旧从〝+〞接线柱流入，从〝0.6”接线柱流出，如此做的结果将是〔 〕A ．指针摆的角度变小了B ．指针不动C ．指针摆的角度变大了，电流表可能被损坏D ．指针反向摆动 二、填空题15．某同学参加爱好小组活动时，连成了如下图5-8-6电路，那么，当S 1、S 2都闭合时，发光的灯泡是 ；当S 1断开、S 2闭合时，发光的是 。

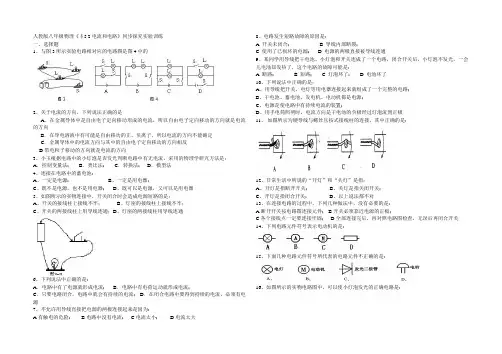

人教版八年级物理《§5.2电流和电路》同步探究实验训练
人教版八年级物理《§5.2电流和电路》同步探究实验训练一、选择题1、与图3所示实验电路相对应的电路图是图4中的2、关于电流的方向，下列说法正确的是A．在金属导体中是自由电子定向移动形成的电流，所以自由电子定向移动的方向就是电流的方向B．在导电溶液中有可能是自由移动的正、负离子，所以电流的方向不能确定C．金属导体中的电流方向与其中的自由电子定向移动的方向相反D.带电粒子移动的方向就是电流的方向3、小玉根据电路中的小灯泡是否发光判断电路中有无电流，采用的物理学研究方法是：A．控制变量法; B．类比法; C．转换法; D．模型法.4、连接在电路中的蓄电池:A、一定是电源;B、一定是用电器;C、既不是电源，也不是用电器;D、既可以是电源，又可以是用电器.5、如图所示的实物连接中，开关闭合时会造成电源短路的是：A、开关的接线柱上接线不牢；B、灯座的接线柱上接线不牢；C、开关的两接线柱上用导线连通；D、灯座的两接线柱用导线连通6、下列说法中正确的是:A．电路中有了电源就形成电流; B．电路中有电荷运动就形成电流;C．只要电路闭合，电路中就会有持续的电流; D．在闭合电路中要得到持续的电流，必须有电源.7、不允许用导线直接把电源的两极连接起来是因为:A.有触电的危险;B.电路中没有电流;C.电流太小;D.电流太大. 8、电路发生短路故障的原因是:A. 开关未闭合;B. 导线内部断裂;C. 使用了已损坏的电源;D. 电源的两极直接被导线连通.9、某同学用导线把干电池、小灯泡和开关连成了一个电路，闭合开关后，小灯泡不发光，一会儿电池却发热了，这个电路的故障可能是:A. 断路;B. 短路;C. 灯泡坏了;D. 电池坏了.10、下列说法中正确的是：A、用导线把开关、电灯等用电器连接起来就组成了一个完整的电路;B、干电池、蓄电池、发电机、电动机都是电源;C、电源是使电路中有持续电流的装置;D、用手电筒照明时，电流方向是干电池的负极经过灯泡流到正极.11、如图所示为硬导线与螺丝压按式接线柱的连接，其中正确的是:12、日常生活中所说的“开灯”和“关灯”是指：A、开灯是指断开开关;B、关灯是指关闭开关;C、开灯是指闭合开关;D、以上说法都不对.13、在连接电路的过程中，下列几种做法中，没有必要的是:A.断开开关按电路图连接元件;B.开关必须靠近电源的正极;C.各个接线点一定要连接牢固;D.全部连接完后，再对照电路图检查，无误后再闭合开关.14、下列电路元件符号表示电动机的是:15、下面几种电路元件符号所代表的电路元件不正确的是:16、如图所示的实物电路图中，可以使小灯泡发光的正确电路是:17、如图所示，电冰箱内有一个通过冰箱门来控制的开关，当冰箱门打开时，开关闭合使冰箱内的照明灯点亮；当冰箱门关闭时，开关断开使冰箱内的照明灯熄灭. 在图4的四个电路中，能正确表示冰箱开门状态下冰箱内照明电路的是:18、下面4种情况，小灯泡不能发光的是：19、某同学用两节干电池，一只电键、一只小灯泡和几根导线连成电路，发现闭合电键小灯不亮，断开电键小灯发光，以下分析正确的是:A、电键接在靠电池负极一端，应将电键改接在靠电池正极一端;B、电键接反了，应将电键接线柱上的导线交换一下;C、电键能控制小灯的亮灭，电路正确;D、电键与小灯并联，当电键闭合时发生短路，故连成的电路是错误的。

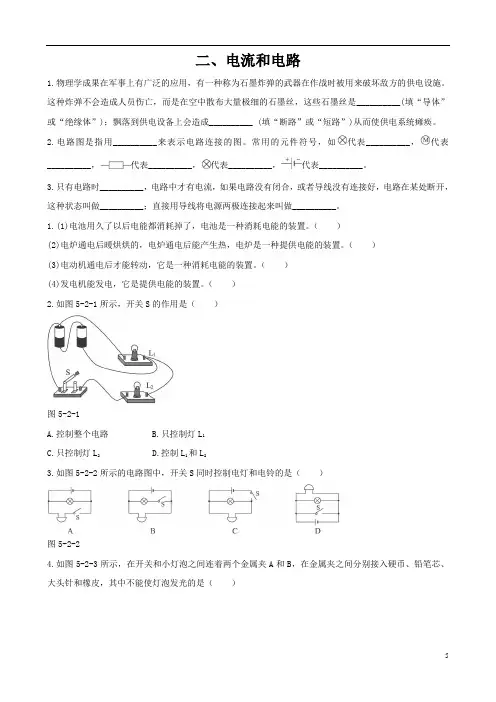

八年级物理上册52《电流和电路》同步测试(含解析)新人教版
二、电流和电路1.物理学成果在军事上有广泛的应用，有一种称为石墨炸弹的武器在作战时被用来破坏敌方的供电设施。
这种炸弹不会造成人员伤亡，而是在空中散布大量极细的石墨丝，这些石墨丝是__________(填“导体”或“绝缘体”)；飘落到供电设备上会造成__________ (填“断路”或“短路”)从而使供电系统瘫痪。
2.电路图是指用__________来表示电路连接的图。
常用的元件符号，如代表__________，代表__________，代表__________，代表__________，代表__________。
3.只有电路时__________，电路中才有电流，如果电路没有闭合，或者导线没有连接好，电路在某处断开，这种状态叫做__________；直接用导线将电源两极连接起来叫做__________。
1.(1)电池用久了以后电能都消耗掉了，电池是一种消耗电能的装置。
（）(2)电炉通电后暖烘烘的，电炉通电后能产生热，电炉是一种提供电能的装置。
（）(3)电动机通电后才能转动，它是一种消耗电能的装置。
（）(4)发电机能发电，它是提供电能的装置。
（）2.如图5-2-1所示，开关S的作用是（）图5-2-1A.控制整个电路B.只控制灯L1C.只控制灯L2D.控制L1和L23.如图5-2-2所示的电路图中，开关S同时控制电灯和电铃的是（）图5-2-24.如图5-2-3所示，在开关和小灯泡之间连着两个金属夹A和B，在金属夹之间分别接入硬币、铅笔芯、大头针和橡皮，其中不能使灯泡发光的是（）图5-2-3A.硬币B.铅笔芯C.大头针D.橡皮5.如图5-2-4所示的电路中，各元件都完好，但闭合S1、S2后，只有L2发光，故障可能是（）A.干路部分电线断了B.L1被短路了C.S1被短路了D.L1与灯座接触不良图5-2-4 图5-2-56.如图5-2-5所示的电路中，要使小灯泡发光，a、b两处可连接的元件是（）A.a、b两处都接开关B.a、b两处都接导线C.a处接电源，b处接开关D.b处接电源，a处接开关6．(2011·天津)如图所示，验电器A带负电，B不带电．用带有绝缘柄的金属棒把验电器A、B两金属球连接起来的瞬间(如图乙所示)，金属棒中( )A．电流方向由A到B B．电流方向由B到AC．有电流但方向无法确定D．始终无电流7.如图5-2-6所示，电灯发光的条件是（）图5-2-6A.S1和S2都闭合B.S1断开，S2闭合C.S1闭合，S2断开D.S1和S2都断开8.如图5-2-7所示的四个电路图，开关S能使L1和L2同时发光和熄灭的是（）图5-2-7A.甲、丙B.乙、丁C.甲、丁D.丙、丁9.如图5-2-8所示的实物电路图中，可以使小灯泡发光的正确电路是（）图5-2-810.如图5-2-9所示的电路中，当开关闭合时，小灯泡能发光的是（）图5-2-911.在连接电路的过程中，下列措施中必要的是（）A.开关应接在靠近电源正极的地方B.一定要从电源的正极出发，逐个顺次连接元件C.一定要从电源的负极出发，逐个顺次连接元件D.连接过程中开关应断开12.（2010广东模拟）图5-2-10的四个电路图中，与实物图对应的是（）图5-2-1013.某反恐小组的拆弹专家在拆除恐怖分子设置在飞机上的爆炸装置，如图5－2－11所示。

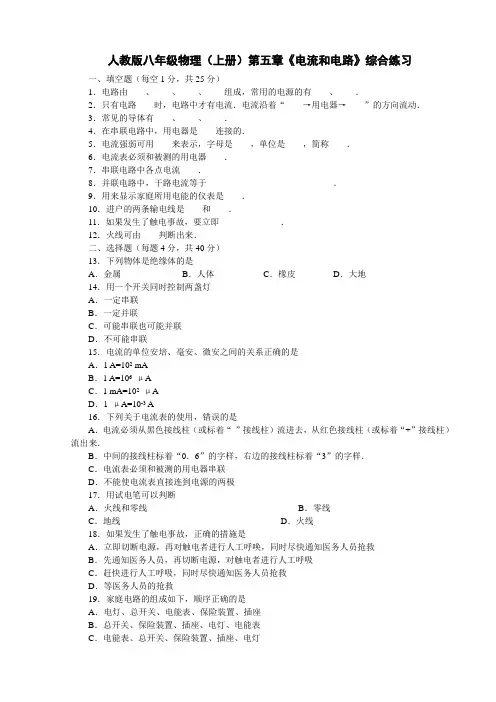

人教版八年级物理(上册)第五章《电流和电路》综合训练及答案
人教版八年级物理（上册）第五章《电流和电路》综合练习一、填空题（每空1分，共25分）1．电路由____、____、____、____组成，常用的电源的有____、____．2．只有电路____时，电路中才有电流．电流沿着“____→用电器→____”的方向流动．3．常见的导体有____、____、____．4．在串联电路中，用电器是____连接的．5．电流强弱可用____来表示，字母是____，单位是____，简称____．6．电流表必须和被测的用电器____．7．串联电路中各点电流____．8．并联电路中，干路电流等于_____________________________．9．用来显示家庭所用电能的仪表是____．10．进户的两条输电线是____和____．11．如果发生了触电事故，要立即______________．12．火线可由____判断出来．二、选择题（每题4分，共40分）13．下列物体是绝缘体的是A．金属B．人体C．橡皮D．大地14．用一个开关同时控制两盏灯A．一定串联B．一定并联C．可能串联也可能并联D．不可能串联15．电流的单位安培、毫安、微安之间的关系正确的是A．1 A=102 mAB．1 A=106μAC．1 mA=102μAD．1 μA=10-3 A16．下列关于电流表的使用，错误的是A．电流必须从黑色接线柱（或标着“-”接线柱）流进去，从红色接线柱（或标着“+”接线柱）流出来．B．中间的接线柱标着“0．6”的字样，右边的接线柱标着“3”的字样．C．电流表必须和被测的用电器串联D．不能使电流表直接连到电源的两极17．用试电笔可以判断A．火线和零线B．零线C．地线D．火线18．如果发生了触电事故，正确的措施是A．立即切断电源，再对触电者进行人工呼唤，同时尽快通知医务人员抢救B．先通知医务人员，再切断电源，对触电者进行人工呼吸C．赶快进行人工呼吸，同时尽快通知医务人员抢救D．等医务人员的抢救19．家庭电路的组成如下，顺序正确的是A．电灯、总开关、电能表、保险装置、插座B．总开关、保险装置、插座、电灯、电能表C．电能表、总开关、保险装置、插座、电灯D．保险装置、插座、总开关、电能表、电灯20．关于电流，说法正确的是A．电流的单位只有一个安培B．串联电路中，电流有时不相同C．并联电路中，干路的电流等于各支路电流的和D．电路不闭合时也会有电流21.硬橡胶棒被毛皮摩擦后，橡胶棒带负电，是由于（）A. 橡胶棒的一些电子转移到毛皮上B. 毛皮的一些电子转移到橡胶棒上C. 橡胶棒的一些原子核转移到毛皮上D. 毛皮的一些原子核转移到橡胶棒三、简答题（共11分）23．（5分）简述在探究串联电路电流的规律时你是如何做的？24．（6分）如果有人触了电，你应如何急救？四、电路设计与计算题（每题8分共24分）25．有三盏电灯，想把它们连接在一个电路中，要求用不同的每盏电灯都不影响别的电灯．请你设计出这个电路，画出电路图．26．如下图所示，是理发用电吹风机的典型电路．其中电热丝通电后可以发热，电动机通电后可以送风．选择开关分别放在“热”“冷”“停”三个位置，请你分析一下这个电路是怎样工作的．27．某控制电路的一个封闭部件上，有三个接线柱A、B、C和电灯、电铃各一只．连接A、C 灯亮，铃不响；连接A、B铃响，灯不亮；连接B、C灯不亮，铃不响．请你根据上述情况画出这个部件的电路图．28．（1）A1的量程为0～3A，读数是0.8A；A2的量程为0～0.6A，读数是0.48A。

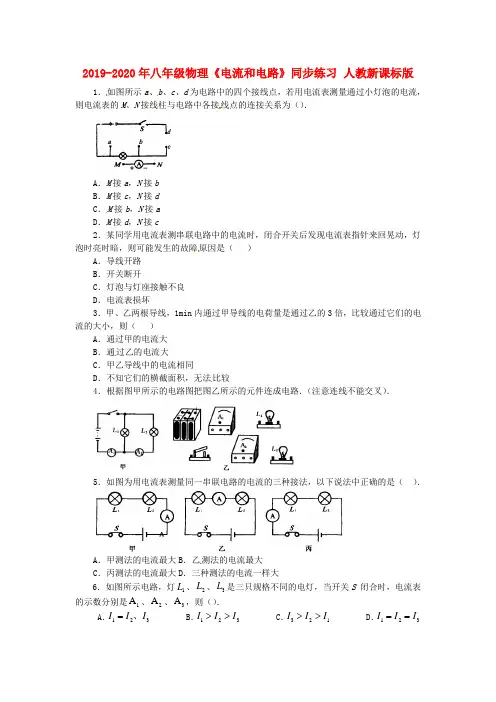

2019-2020年八年级物理《电流和电路》同步练习 人教新课标版
2019-2020年八年级物理《电流和电路》同步练习 人教新课标版1．如图所示a 、b 、c 、d 为电路中的四个接线点，若用电流表测量通过小灯泡的电流，则电流表的M 、N 接线柱与电路中各接线点的连接关系为（）．A ．M 接a ，N 接bB ．M 接c ，N 接dC ．M 接b ，N 接aD ．M 接d ，N 接c2．某同学用电流表测串联电路中的电流时，闭合开关后发现电流表指针来回晃动，灯泡时亮时暗，则可能发生的故障原因是（ ）A ．导线开路B ．开关断开C ．灯泡与灯座接触不良D ．电流表损坏3．甲、乙两根导线，1min 内通过甲导线的电荷量是通过乙的3倍，比较通过它们的电流的大小，则（ ）A ．通过甲的电流大B ．通过乙的电流大C ．甲乙导线中的电流相同D ．不知它们的横截面积，无法比较4．根据图甲所示的电路图把图乙所示的元件连成电路．（注意连线不能交叉）．5．如图为用电流表测量同一串联电路的电流的三种接法，以下说法中正确的是（ ）．A ．甲测法的电流最大B ．乙测法的电流最大C ．丙测法的电流最大D ．三种测法的电流一样大6．如图所示电路，灯1L 、2L 、3L 是三只规格不同的电灯，当开关S 闭合时，电流表的示数分别是1A 、2A 、3A ，则（）．A ．321I I I 、= B ．321I I I >> C ．123I I I >> D ．321I I I ==7．如图所示，电流表1A 、2A 、3A 的示数分别为30mA 、50mA 、70mA ，则电流表（ ）．A ．A 的示数是120mAB ．A 的示数是70mAC ．A '的示数是80mAD ．A '的示数是30mA8．在如图所示的电路中，○中有一个是电流表，另外三个是用电器，下面四种说法中正确的是（ ）A ．abc 为用电器，d 是电流表B ．acd 为用电器，b 是电流表C ．bcd 为用电器，a 是电流表D ．abd 为用电器，c 是电流表9．小明买了一只小灯泡，从包装盒上写的规格估算，用3节干电池对灯泡供电时通过小灯泡的电流约为0.8A ．为进行验证，小明准备用电流表来测量通电时通过小灯泡的电流的实际值，接线如图5-4-6所示．请你预测开关闭合时发生的现象是什么？如果改为正确的连接，请把错误连接的导线打叉（表示这根导线已不存在）并在图中画出应增加的导线．10．某同学用如图5-4-7所示的接线方法来测通过灯泡的电流． （1）该图是用来测量通过灯L 2的电流，请指出图中的错误．（2）现要测通过灯L 1的电流，且只许变动原图中的一根导线上的一个端点的接线位置，请在图中用虚线a 表示出来．（3）在前面已改动的基础上，若要用电流表测通过L 1、L 2两灯的总电流，而且也只许再变动原图中的一根导线上的一个端点的接线位置，请在图中用虚线b 表示出来．【中考链接】1 电流表使用时必须注意：(1)使用前，要检查表的指针是否对准_______。

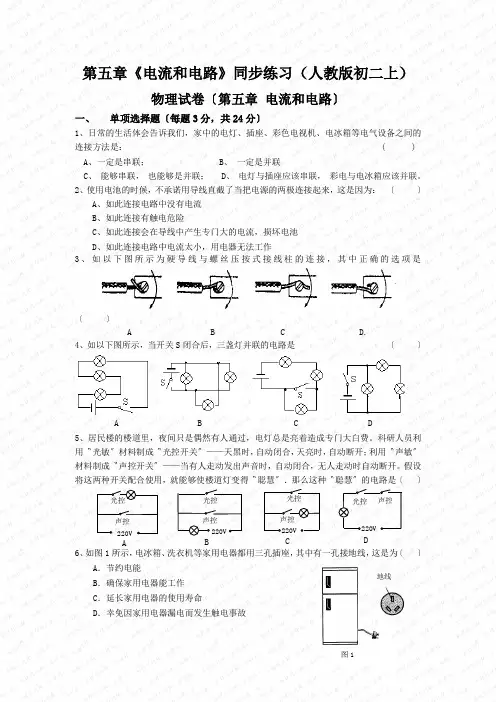

第五章《电流和电路》同步练习(人教版初二上)
第五章《电流和电路》同步练习（人教版初二上）物理试卷〔第五章 电流和电路〕一、 单项选择题〔每题3分，共24分〕1、日常的生活体会告诉我们，家中的电灯、插座、彩色电视机、电冰箱等电气设备之间的连接方法是： ( ) A 、一定是串联； B 、 一定是并联C 、 能够串联， 也能够是并联；D 、 电灯与插座应该串联， 彩电与电冰箱应该并联。
2、使用电池的时候，不承诺用导线直截了当把电源的两极连接起来，这是因为： 〔 〕A 、如此连接电路中没有电流B 、如此连接有触电危险C 、如此连接会在导线中产生专门大的电流，损坏电池D 、如此连接电路中电流太小，用电器无法工作3、如以下图所示为硬导线与螺丝压按式接线柱的连接，其中正确的选项是〔 〕A B C D.4、如以下图所示，当开关S 闭合后，三盏灯并联的电路是 〔 〕A B C D5、居民楼的楼道里，夜间只是偶然有人通过，电灯总是亮着造成专门大白费。
科研人员利用〝光敏〞材料制成〝光控开关〞——天黑时，自动闭合，天亮时，自动断开；利用〝声敏〞材料制成〝声控开关〞——当有人走动发出声音时，自动闭合，无人走动时自动断开。
假设将这两种开关配合使用，就能够使楼道灯变得〝聪慧〞．那么这种〝聪慧〞的电路是〔 〕6、如图1所示，电冰箱、洗衣机等家用电器都用三孔插座，其中有一孔接地线，这是为〔 〕A ．节约电能B ．确保家用电器能工作C ．延长家用电器的使用寿命D ．幸免因家用电器漏电而发生触电事故220V220V220V220VAB C D 光控 声控 声控 光控 光控 声控光控 声控地线图1图37、在图2示的电路中，灯泡L 1和L 2完全相同，当S 、S 1、S 2都闭合时，电流表的读数是0.54安，下面的讲法中你认为错误的选项是〔 〕A 、两个灯泡中的电流相同，都等于0.27安B 、不管断开S 1或S 2，电流表的读数差不多上0.54安C 、不管断开S 1或S 2，电流表的读数差不多上0.27安D 、电流表的读数是干路电流，大小等于L 1、L 2电流之和8、如图3是家庭电路的一部分，电工检修照明电路时发觉开关S 闭合后灯不亮，现用测电笔去测C 、D 两点时，发觉氖管均发光，用测电笔去测A 、B 两点时，只有测A 点时氖管发光，那么故障缘故是 〔 〕 A.火线与零线相碰B.A 、D 两点间断路C.B 、D 两点间断路D.灯头内两接线柱短路 二、 填空题〔每空1分，共24分〕9、一个完整的电路是由提供电能的 、消耗电能的 、操纵电路通断的 和提供电的流淌路径的 四部分组成的。
八年级物理电流和电路测试题1
第五章电流和电路测试题一、单选题(每题3分,共54分)1、一个物体没有带电的原因是：（）A.物体内部正电荷数与负电荷数相等； B .物体内部没有电荷；C .原子所带的正电与一个电子所带的负电相等； D.物体内部没有电子。
2、下列现象中，不能用静电知识解释的是（）A.高大建筑物上要安装避雷针；B.钢丝钳手柄上装有绝缘套；C.油罐车尾部常拖一条铁链；D.电视机屏幕容易吸附灰尘。
3、甲乙两个结构完全相同的验电器都带有一定数量的电荷，当甲验电器的小球与乙验电器的小球接触后，乙验电器的箔片先闭合然后又张开一定角度，那么两验电器在接触前的带电情况一定是（）A.甲验电器带负电，乙验电器带正电；B.甲验电器带正电，乙验电器带负电；C.甲乙两验电器带不等量的异种电荷；D. 甲乙两验电器带不等量的同种电荷.4、下列说法中正确的是：A.自然界中的物体不是导体就是绝缘体；B.各种导体容易导电是因为它们内部有大量的自由电子；C.通常情况下，液体都是绝缘体；D.非金属物质中有导体也有绝缘体。
5、关于电源下列说法不正确的是：（）A.电源内部没有电流；B.在电源外部，电流的方向是从正极经用电器流向负极；C.没有电源一定没有持续电流；D.电源在电路中是提供电能的装置。
6、下列说法中错误的是：（）A.为了控制用电器，开关与被控制的电路要串联；B.开关必须接在电路中靠近电源正极的位置；C.同一电路中互不影响的两用电器间一定是并联的；D.串联电路中，一处断开，所有用电器均不工作。
7、用一个开关同时控制三盏灯，则这三盏灯的连接方式是：（）A.只能串联；B.只能并联；C.串联或并联都可以； D不是串联就是并联8、在使用电流表测电路中的电流时，发现表针向左边没有刻度的那边偏转，原因可能是（）A.“+”“—”接线柱接反了；B.电流表坏了；C.电路接触不良；D.被测电流超过了电流表的量程。
9、两个电灯接在同一电路中，用电流表测得通过它们的电流相等，那么这两盏灯：（）A.一定是串联的；B.可能串联也可能并联；C.不可能并联；D.无法判断。
【物理】 【初中物理】 电流和电路练习题 人教版
【物理】【初中物理】电流和电路练习题人教版一、电流和电路选择题1．如图所示的电路中，开关S闭合，电流表A1， A2的示数分别为I1， I2， I1与I2比较有（）A. I1＞I2B. I1=I2C. I1＜I2D. 无法比较【答案】A【解析】【解答】解：由电路图看出，两灯泡并联；电流表A1测量干路电流，电流表A2测量灯泡L1中的电流，根据并联电路中电流的规律可知：干路电路等于各支路电流的和，则I1＞I2，故选A．【分析】由电路图可知两灯泡并联，电流表A1测量干路电流，电流表A2测量灯泡L1中的电流，然后根据并联电路中电流的规律即可确定I1、I2之间的关系．2．如图所示的电路中，闭合开关S后，下列说法中正确的是（）A. 灯L1和L2并联，电流表测的是L1支路的电流B. 灯L1和L2并联，电压表测的是电源电压C. 灯L1和L2串联，电压表测的是L1两端的电压D. 灯L1和L2串联，电压表测的是L2两端的电压【答案】C【解析】【解答】解：AB、可知，闭合开关S后，电流只有一条路径，因此，电路总体为串联，故AB错误；CD、灯L1和L2串联，电流表测串联电路的电流，电压表并联在灯L1两端，所以测的是L1两端的电压，故C正确、D错误．故选C．【分析】电路元件的连接有串联和并联两种方式，串联电路只有一条电流路径，并联电路电流有多条路径．明确了串并联，然后再根据电流表与用电器串联，电压表与被测用电器并联来进一步判断其测量对象．3．在如图所示的电路中，电源电压不变．闭合电键S后，灯L1、L2都发光．一段时间后，其中一灯突然熄灭，而电流表、电压表的示数都不变，则产生这一现象的原因可能是（）A. 灯L1短路B. 灯L2短路C. 灯L1断路D. 灯L2断路【答案】C【解析】【解答】解：A、如果灯泡L1短路，将形成电源短路，电流表被烧坏，电压表示数为零．不符合题意；B、如果灯泡L2短路，整个电路短路，电流表电压表示数都变为零．不符合题意；C、如果灯泡L1断路，电流表测量L2支路电流不受影响，示数不变；电源电压不变，电压表示数不变．符合题意；D、如果灯泡L2断路，不发光；电流表断路无示数、示数变小，但电压表还是测量电源电压，示数不变．不符合题意．故选C．【分析】如图所示，两灯泡并联，电流表测灯L2中电流，电压表测并联电路中电压．根据电流表、电压表在电路中特征来判断．4．如图所示，两个小灯泡L1、L2串联，闭合开关S，L1发光，L2不发光．发生这一现象的原因，不可能的是（）A. 电源电压较低B. L2发生了断路C. L2发生了短路D. L2的实际功率很小【答案】B【解析】【解答】解：A、若电源电压较低，若两个灯泡的规格不同，R2的电阻较小，由P=I2R，电流相同的情况下，其电功率会太小而不发光，只有L1发光，A可能；B、两灯串联，若L2发生断路，则L1也不能发光，所以B不可能；C、L2发生短路，则L2不能工作，L1仍能够发光，C可能；D、若L2的实际功率很小，则L2不发光，L1可能发光，D可能．故选B．【分析】串联电路的特点：串联电路中，电流只有一条路径，各用电器互相影响，用电器不发光，可能是断路、短路或实际功率太小，根据实际情况分析具体原因．5．在如图所示的电路中，电源电压保持不变，当开关S由断开到闭合，电流表两次示数之比是1∶5。
2022年物理八上《 电流和电路》同步练习 附答案
第二节电流和电路一、填空题1. 一个完整的电路是由提供电能的、消耗电能的、控制电路通断的和提供电的流动路径的四局部组成。
2．电路中的电流是由电子的形成的，电流是有方向的，其方向就是沿着“电源的正极过到电源的负极〞的方向。
3．同学们在连接实物电路时，开关应。
4．任何情况下都绝对不允许不经过而直接将电源两极连接在一起。
5．我们平常所说的“把灯开开〞，实际是将电路中的开关______，使电路形成______。
6．使用干电池的时候，决不允许用导线直接把_______连接起来，因为那样做_______太大，会损坏干电池。
这种情况叫做__________。
7．如下图的电路中，通过小灯泡中的电流方向是_____，通过小灯泡的自由电子定向移动方向是____〔选填“向左〞或“向右“〕。
二、选择题1．在图中，要使电灯EL2、EL3亮，必须闭合的电键是( )A．SA3 B．SA2、SA3 C． SA1、SA3 D．SA l、SA2、SA32．以下说法正确的选项是( )A．正、负电荷定向移动都能形成电流B．电流方向总是从电源正极流向负极 D．以上说法都不正确C．金属导体中的电流方向与自由电子定向移动方向一致3．在图所示的电路中，三个灯泡始终完好，当开关S闭合时( )A．L1、L3亮，L2不亮B．L1亮，L2、L3不亮C．L1、L2、L3都不亮D．L1、L2、L3都亮4. 以下物体中，哪些是导体 ( )A．铅球 B．自行车轮胎 C．食盐水溶液 D．纯洁水5. 当把用电器接在电池的正负极时，电流的方向正确的选项是 ( ) A．正极→用电器→负极 B．用电器→正极→负极C．负极→用电器→正极 D．正极→负极→用电器6. 以下说法不正确的选项是 ( )A．电源是提供电能的装置，是将其他形式的能转化为电能B．用电器是消耗电能的装置，是将电能转化为其他形式的能C．开关控制用电器的工作，导线起连接作用D．可以用导线直接把电池的正、负极连接起来7. 关于电流和电源，以下说法正确的选项是 ( )A．电路中只要有电源，就一定能产生电流 B．电流是由带电粒子杂乱无章的运动形成的C．电源的外部，电流方向总是从电源的正极流向负极 D．电源是消耗电能的装置8. 关于导体和绝缘体的说法中正确的选项是 ( )A．空气是绝缘体，任何情况下都不会导电 B．玻璃常温下是绝缘体，烧红时却能导电C．水银是绝缘体，不导电 D．只有导体才能做电工材料三．综合题1小明连好一个实物电路，请你帮他画出这个电路的电路图。
人教版八年级物理上册 《电路图》专题练习卷
人教版八年级物理上册第15章《电流和电路》电路图专题练习题型选择题填空题作图题实验题计算题总计题数0 0 30 0 0 301．如图是某实物连接电路。
请根据实物图在方框内画出对应的电路图。
2．请根据图所示实物连接图，在方框中画出电路图。
3．根据如图所示的实物图在虚框内画出对应的电路图。
4．用笔划线代替导线，将图中的电路连接完整。
要求：两灯串联，电路中电流约0.5A。
5．在图中，按要求用黑笔画线表示导线将图中各个元件连接起来。
6．根据所给电路图，用笔画线表示导线，把实物连接起来。
（导线不可交叉）7．请按图甲所示的电路图将图乙所示的实物图连接完整，要求连线不交叉。
8．根据如图所示的电路图连接对应的实物图。
9．根据如图所示的实物连线图，在右边虚线框内画出对应的电路图。
10．根据实物图的连接情况画出对应的电路图。
11．根据如图所示实物图，在右侧虚线框中画出其电路图并标出对应的元件符号。
12．根据如图所示的实物图，在虚线框内画出相应的电路图。
13．根据图中的电路实物图，请在答题卡上虚线框内画出对应的电路图。
14．根据图1的实物图，把相应的电路图画在图2方框内。
15．画出该实物电路严格对应的电路图。
16．在如图所示的电路中，有一根导线连接错误，请你在如图中划掉连接错误的导线，使电路中的灯泡L1、L2并联，并在虚线框中画出改动后的电路图。
17．请根据如图所示的实物图，在虚线方框中画出对应的电路图。
18．某船上装有平衡警示电路，其中S为重力开关，金属片M可绕O点自由转动。
当船水平时，M在a、b中间；当船左倾到一定程度时，绿灯亮、电铃响；当船右倾到一定程度时，红灯亮、电铃响。
请完成电路图。
19．某门禁系统有两种识别方式：人脸识别（开关S1）和密码识别（开关S2），只要其中一种方式识别成功即可闭合相应开关，启动小电动机，开启门锁。
请完成电路设计。
20．如图所示是未完成连接的实物电路，请用笔画线代替导线完成该电路连接。
