[说明]防火阀 排烟阀安装说明、工作原理、联动说明
防火阀规格、联动、原理
1．防火阀、排烟口一、用途：通风、空气调节及排烟系统上使用的自动、手动《排烟防火阀、排烟口（阀）以及防火阀》等系列新产品已广泛使用在高层建筑、公共建筑、地下建筑及工业建筑中。
防排烟设备的电气控制要求二、各种阀门操作装置型号及功能特点一览表注：操作装置型号字母含义：S－代表电磁铁动作DC24V 0.5AF－代表温度熔断器动作，V－代表风量调节装置D－代表手动复位动作B－代表远距离缆绳控制自动、手动开启装置的盒子。
三、防火阀系列产品防烟防火调节阀、防火调节阀、防火阀通用规格各类防火阀操作装置数量及叶片数量2．621、621R（SFVD）防烟防火调节阀一、用途：按GBJ45-82第7、2、3条安装在有防烟防火要求的通风，空调系统风管上，平时常开，自动或手动关闭，又可70℃关闭、手动复位开启。
二、技术性能：1．根据火灾信号或用手动拉绳使阀门关闭。
2．微动开关输出阀门关闭信号及联动控制线由防火中心连动控制通风、空调机。
3．依靠70℃温度熔断器动作，阀门也可迅速关闭。
4．阀门叶片90o，五等分调节风量。
四、外形尺寸621R（SFVD）防烟防火调节阀规格（mm）621(SFVD)防烟防火调节阀规格3．631（SD）、631R（SD）防烟阀一、用途：安装在有防烟防火要求的通风，空调系统风管上，平时常开，自动或手动关闭手动复位开启。
二、技术性能：1．根据火灾信号或手动拉索使阀门关闭。
2．微动开关输出阀门关闭信号及联动控制绳，由防火中心连动控制通风，空调机停止。
三、外形尺寸：631（SD）防烟阀规格（mm）注L＝320631（R）（SD）防烟阀4．FVD型防火调节阀、排烟用防火调节阀一、用途：阀门平时常开，安装在有防火要求的通风空调系统风管上，为70℃时关闭，安装在排烟系统风管上，为280℃时关闭。
因构造简单也可当FD防火阀选用。
二、技术性能：1．依靠温度熔断器动作使阀门迅速关闭。
2．输出阀门关闭信号，由防灾中心连动控制通风，空调风机停止或排烟风机停止。
防火排烟阀说明
性能
1.平时呈常开状态，火灾时烟（温）感器通过控制中心发来电 气信号（DC 24V）,执行机构内的电磁铁通电动作，阀门自动关闭， 并输出关闭电信号。
2.阀门可手动关闭或 70℃熔断器动作关闭。 3.阀门有六档调节风量开度。 4.阀门动作后手动复位。
主要技术参数
1.易熔环动作温度 70℃；
2.控制电源电压：DC24V±10%；电流≤0.7A；
120×120 200×120 250×120
160 180
160×160 200×160 250×160 320×160
1
200
160×320
200×200
200×320 200×400 200×500
250×200 250×250 250×320 250×400 250×400 250×630
320×200 320×250 320×320
1500×400 1600×500 1600×630 1600×800 1600×1000 1600×1250
2000×800 2000×1000 2000×1250
2
3
4
6
1
2
依据国家标准
防火阀 210(220) 防烟防火阀 320
≤0.5(阀片全开)
280
320
360
400
450
500 560
630
自动,手动关闭 操作装置
漏风量 阀门高度 B,宽
度 A(mm) 关闭操作装置数
量(个) 阀门叶片数量
(个)
防火阀类技术指标
规格 阀门长边 A 或直径φ（mm)
≤160 面积＜0.15m²(500×300）
＞630-1500 ＞1500 ≤φ320
防火阀使用说明书
防火阀使用说明书1.引言1.1 概述概述部分内容：引言是一篇文章的开场白，向读者介绍文章的主题和内容。
本篇文章的主题是防火阀使用说明书，防火阀作为一种重要的防火设施，在建筑、工业和公共场所都有广泛的应用。
在火灾爆发时，防火阀可以起到阻止烟气和火焰传播的重要作用，切断空气供应，起到隔离和保护的作用。
在本文中，我们将介绍防火阀的基本原理、安装调试方法以及使用防火阀的注意事项。
通过深入了解防火阀的使用，读者可以更好地掌握防火阀的工作原理和使用技巧，提高火灾防控能力，确保人员和财产的安全。
本文分为引言、正文和结论三个部分，下面将详细介绍每个部分的内容。
1.2文章结构文章结构部分的内容可以如下编写：1.2 文章结构本文分为三个主要部分，包括引言、正文和结论。
- 引言部分：在引言部分，首先对防火阀进行概述，介绍其基本概念和作用。
然后，介绍文章的结构，明确文章的目的和主要内容。
- 正文部分：正文部分主要包括两个小节，分别是防火阀的基本原理和防火阀的安装与调试。
在防火阀的基本原理小节中，将详细介绍防火阀的工作原理、工作过程和影响因素等内容，帮助读者全面了解防火阀的工作机制。
在防火阀的安装与调试小节中，将介绍防火阀的正确安装方法、注意事项以及调试过程的步骤和注意事项，以确保防火阀能够正常运行。
- 结论部分：在结论部分，将重点强调防火阀的重要性，并总结使用防火阀的注意事项，以提醒读者在日常使用中应该注意的事项，确保防火阀的有效运行。
通过以上的文章结构，读者可以逐步了解防火阀的基本原理、正确的安装和调试方法，以及使用防火阀的注意事项，从而全面了解并正确使用防火阀。
1.3 目的本篇文章的目的是为读者提供一份详细的防火阀使用说明书。
我们将深入讲解防火阀的基本原理、安装与调试方法和流程，并强调防火阀的重要性以及使用防火阀时需要注意的事项。
首先，通过讲解防火阀的基本原理，我们希望读者能够了解防火阀是如何工作的。
防火阀作为一种重要的消防设施，具有阻挡火焰和烟雾传播、保护人员生命安全和财产的作用。
防火阀、排烟防火阀

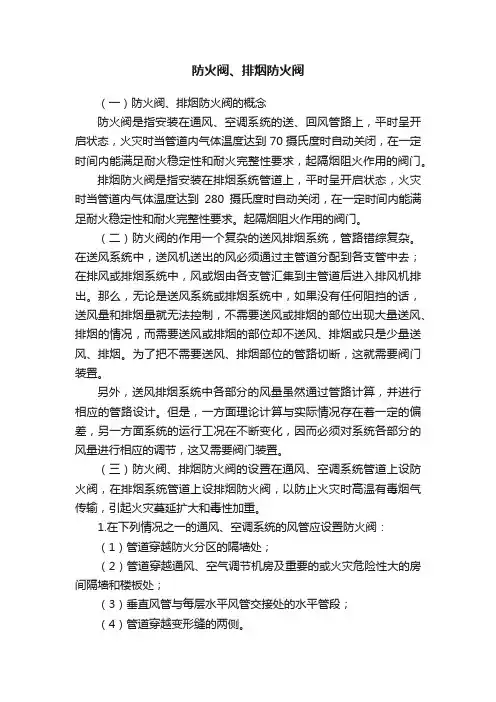

防火阀、排烟防火阀（一）防火阀、排烟防火阀的概念防火阀是指安装在通风、空调系统的送、回风管路上，平时呈开启状态，火灾时当管道内气体温度达到70摄氏度时自动关闭，在一定时间内能满足耐火稳定性和耐火完整性要求，起隔烟阻火作用的阀门。
排烟防火阀是指安装在排烟系统管道上，平时呈开启状态，火灾时当管道内气体温度达到280摄氏度时自动关闭，在一定时间内能满足耐火稳定性和耐火完整性要求。
起隔烟阻火作用的阀门。
（二）防火阀的作用一个复杂的送风排烟系统，管路错综复杂。
在送风系统中，送风机送出的风必须通过主管道分配到各支管中去；在排风或排烟系统中，风或烟由各支管汇集到主管道后进入排风机排出。
那么，无论是送风系统或排烟系统中，如果没有任何阻挡的话，送风量和排烟量就无法控制，不需要送风或排烟的部位出现大量送风、排烟的情况，而需要送风或排烟的部位却不送风、排烟或只是少量送风、排烟。
为了把不需要送风、排烟部位的管路切断，这就需要阀门装置。
另外，送风排烟系统中各部分的风量虽然通过管路计算，并进行相应的管路设计。
但是，一方面理论计算与实际情况存在着一定的偏差，另一方面系统的运行工况在不断变化，因而必须对系统各部分的风量进行相应的调节，这又需要阀门装置。
（三）防火阀、排烟防火阀的设置在通风、空调系统管道上设防火阀，在排烟系统管道上设排烟防火阀，以防止火灾时高温有毒烟气传输，引起火灾蔓延扩大和毒性加重。
1.在下列情况之一的通风、空调系统的风管应设置防火阀：（1）管道穿越防火分区的隔墙处；（2）管道穿越通风、空气调节机房及重要的或火灾危险性大的房间隔墙和楼板处；（3）垂直风管与每层水平风管交接处的水平管段；（4）管道穿越变形缝的两侧。
上述部位的防火阀，当火灾中管道中气体的温度达到70摄氏度时，则自动关闭。
2.排烟系统的分隔：（1）在排烟机房的人口处，设置当烟气温度超过280摄氏度时能自动关闭的排烟防火阀。
排烟机应保证在280摄氏度时能连续工作30min；（2）在排烟支管上设置当烟气温度超过280摄氏度时能自行关闭的排烟防火阀。
防火阀的工作原理
防火阀的工作原理
防火阀是一种用于防火防爆的安全设备，主要用于隔离和封堵火灾现场的气体或液体传输管道。
防火阀的工作原理如下：
1. 电动防火阀：采用电动执行机构，当接收到火灾报警信号时，电动执行机构会快速启动，将阀门关闭，从而切断气体或液体传输管道的通路，阻止火势的蔓延。
2. 温感防火阀：内置有温度传感器，当周围温度超过设定值时，温感器会发出信号，启动执行机构关闭阀门。
这种防火阀适用于较小的管道系统，如进风口、排烟口等。
3. 灵敏防火阀：采用压力敏感装置，当传输管道内部压力突然升高时，压力敏感装置会感知到并迅速关闭阀门。
这种防火阀适用于高压气体或液体管道。
4. 手动防火阀：需要人工操作阀门关闭，一般用于紧急情况下无法使用电动或自动防火阀的场合。
手动防火阀可通过手柄或手轮进行操作，将阀门关闭。
综上所述，防火阀的工作原理主要包括电动执行机构、温度传感器、压力敏感装置和人工操作等多种方式，以确保在火灾发生时能及时隔离和封堵管道，保护人员生命安全和财产。
排烟防火阀原理

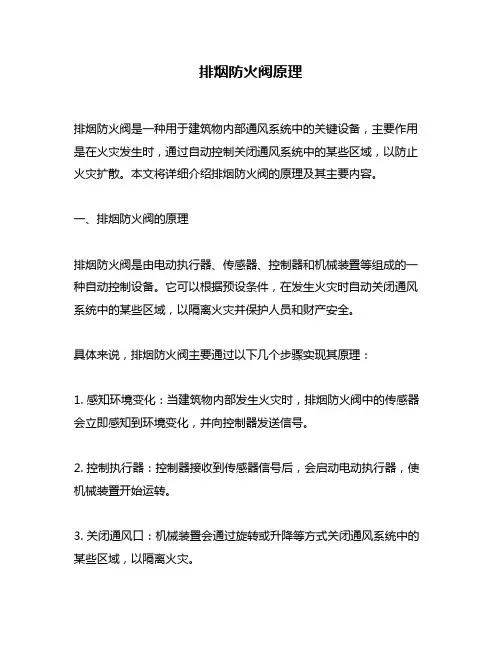

排烟防火阀原理排烟防火阀是一种用于建筑物内部通风系统中的关键设备，主要作用是在火灾发生时，通过自动控制关闭通风系统中的某些区域，以防止火灾扩散。
本文将详细介绍排烟防火阀的原理及其主要内容。
一、排烟防火阀的原理排烟防火阀是由电动执行器、传感器、控制器和机械装置等组成的一种自动控制设备。
它可以根据预设条件，在发生火灾时自动关闭通风系统中的某些区域，以隔离火灾并保护人员和财产安全。
具体来说，排烟防火阀主要通过以下几个步骤实现其原理：1. 感知环境变化：当建筑物内部发生火灾时，排烟防火阀中的传感器会立即感知到环境变化，并向控制器发送信号。
2. 控制执行器：控制器接收到传感器信号后，会启动电动执行器，使机械装置开始运转。
3. 关闭通风口：机械装置会通过旋转或升降等方式关闭通风系统中的某些区域，以隔离火灾。
4. 排烟通风：同时，排烟防火阀也会启动排烟系统，将烟雾排出建筑物外部，以保证室内空气质量。
二、排烟防火阀的主要内容1. 电动执行器：电动执行器是排烟防火阀中的核心部件之一，它通过电机驱动机械装置运转，并实现开关控制。
电动执行器通常采用直流或交流电源供电，具有快速响应、低噪音、高可靠性等优点。
2. 传感器：传感器是排烟防火阀中的另一个重要组成部分，它可以感知环境变化并向控制器发送信号。
传感器的种类很多，包括光学式、红外线式、温度式等。
不同类型的传感器适用于不同的环境条件和应用场景。
3. 控制器：控制器是排烟防火阀中的智能化核心部件，它可以接收传感器信号并进行处理和分析，并根据预设条件自动控制执行器运转。
控制器具有自学习能力和远程监控功能，在实际应用中可以提高排烟防火阀的性能和效率。
4. 机械装置：机械装置是排烟防火阀中的关键部分，它可以通过旋转、升降或移动等方式实现通风系统中某些区域的开启和关闭。
机械装置通常采用金属材料制成，具有高强度、耐腐蚀等特点。
5. 排烟系统：排烟系统是排烟防火阀的重要组成部分之一，它可以将建筑物内部产生的烟雾和有害气体排出外部，以保证室内空气质量。
防火阀有什么用？工作原理是什么？如何设置才合理？带你全面学习
防火阀有什么用？工作原理是什么？如何设置才合理？带你全面学习防火阀，有圆形和方形，材质有铝合金、塑料、塑钢、不锈钢等着火到70℃时，关闭风道，防止火势蔓延。
它有自动关闭，手动复位的特性。
防火阀可以用在风道穿越楼板、防火墙、机房隔墙等场合。
防火阀的设置（1）为了阻止火灾时火势和有毒高温烟气通过风管蔓延扩大，在通风、空调系统的风管上需设置防火阀。
（2）厨房、浴室和厕所等的排风管道与竖井连接时也应采取相应措施防止火势沿着排风管在各楼层间蔓延。
厨房、浴室和厕所等的排风管道与竖井相连时，若无防止回流的措施时应在支管上设置防火阀；（树上鸟教育暖通设计杜老师）当有防止回流的措施时，可不设防火阀。
（3）防火阀应能在温度达到70℃时自动关闭，防火阀一般可采用易熔片式自动关闭，并与风机联锁。
借用山东格瑞德集团的样本来详细说明防烟防火调节阀防火调节阀防火阀通用规格各类防火阀操作装置及叶片数量1.自垂翻板式防火阀FHF—1 FHF—2 FHY—1适用：自垂翻板式防火阀通常安装在通风、空调系统的管道中，也可以安装在防火墙和地台内平时常开，70℃阀门关闭。
FHF—1 和FHY—1 按键标 T356 结构设计，并做了些必要的改进，外形比较重。
FHF—2 多叶防火阀在上面基础上改进了设计，尺寸可以大大减少。
但无检查门。
若需要可单独订货。
管道检查门装在靠近防火阀的管道上。
L=墙厚+100或L= B/N+50性能：当风管内气温超过70℃时，易熔片熔断。
叶片在重力作用下自动关闭。
根据用户要求，可安装电讯号与有关设备联锁。
2.防火阀 FFH—1（FD）FFH—6（FD）适用：防火阀通常安装在通风空调系统的风管上。
平时常开。
70℃时阀门关闭。
性能：温度到70℃时，熔断动作阀门关闭。
手动开启，手动复位。
阀门关闭可发出讯号。
3.防火调节阀 FFH—2（FVD）FFH—7（FVD）适用：防火调节阀通常安装在空调系统的风管上。
平时常开。
70℃时，阀门关闭。
防火排烟阀说明
电气信号联锁装置原理
原理如图示，当消防控制中心接通 DC24V 电源，DT 得电后微动开关动作，接通 BC 和 DE，输出阀门关 闭动作信号，可与其他输出设备联锁。微动开关量； 电压 AC380V，电流 3A。
WK
DT
A
B
C
+
-
单微动开关原理图
A：火灾信号线 B：公用线 C：动作显示线
法兰
手动关闭拉绳 气流 叶片
3.微动开关接点容量： AC380V 3A
4.阀门耐火等级：
1.5h
5.全开时阻力系数：
<0.5
6.手动拉索，阀门关闭。
结构
1.主要部件：阀体、阀叶、轴、轴衬、熔断器、检查口、执行机构 2.A 尺寸≥1250 时，加中间框，叶片分隔。 3.B 尺寸≥1500 时，执行机构装 2 只。 4.执行机构扭簧扭力可三档调节。
性能
1.平时呈常开状态，火灾时烟（温）感器通过控制中心发来电 气信号（DC 24V）,执行机构内的电磁铁通电动作，阀门自动关闭， 并输出关闭电信号。
2.阀门可手动关闭或 70℃熔断器动作关闭。 3.阀门有六档调节风量开度。 4.阀门动作后手动复位。
主要技术参数
1.易熔环动作温度 70℃；
2.控制电源电压：DC24V±10%；电流≤0.7A；
200×320 200×400 200×500
250×160 250×200 250×250 250×320 250×400 250×400 250×630
320×160 320×200 320×250 320×320
400×200 400×250 400×320 400×400
500×200 500×250 500×320 630×250 630×320
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
[说明]防火阀排烟阀安装说明、工作原理、联动说明防火阀排烟阀安装说明、工作原理、联动说明
防火阀排烟阀安装说明、工作原理、联动说明 1.防火阀、防火调节阀，常开，70度关闭，一般安装在风管穿越防火墙处，起火灾关断作用，可以设置输出电讯号，烟感超过70度时阀门关闭，连锁送(补)风机关闭;
2.防烟防火调节阀，常开，70度关闭，同一，不过多一个电讯号输入，可由消控室远程控制关闭，一般用于平时送风、火灾补风共用风管系统中，火灾时可控制关闭不需要补风的房间;
3.防火阀，280度熔断关闭，常开，输出电讯号，这种和1相似，只是熔断温度不同，一般应用于火灾排烟管穿越防火墙处，烟气温度超过280度时自动熔断关闭，可连锁关闭排烟风机。
排烟阀:
1.排烟防火阀(常闭，电讯号开启，280度熔断关闭，或手动关闭)一般应用于排烟系统中，可在排烟风机吸入口安装一个，火灾时由消控室控制开启，关闭时也可连锁关闭该排烟风机。
2.排烟阀，同上述3，各个单位叫法不同，有的根据它的动作温度叫做排烟阀，有的根据它的用途性质叫做防火阀，但是对于设备方只是把普通防火阀的熔断金属换成280度熔断的那一种.
3.全自动排烟防火阀(地铁工程用)地下铁道通风、空调系统的防火、排烟阀门具有与火灾自动报警设备及气体灭火系统联动控制的功能。
每台全自动防烟防火阀有两个独立电动控制信号，分别由EMCS、气消系统进行监控，控制信号均为
DC24V?10%信号。
每台全自动防烟防火阀有六个独立反馈信号(三个开到位，三个关到位)反馈信号均为常开无源接点信号。
排烟口:
如果你在管路上安装了必要的排烟阀，就用普通的单层百叶风口即可;否则需用板式排烟口，它同时带有排烟防火阀的机构。
一、产品选用要点
1. 防火阀选用主要控制参数为规格等。
2. 防火阀适用于通风空调系统，除公共建筑的厨房排油烟系统用防火阀，动作温度为150?外，一般通风空调系统用防火阀动作温度为70?。
3. 防火阀适用于通风、空调或排烟系统的管道上，基本功能和适用范围见表1。
4. 选用阀门时应注意阀门的功能，如常开还是常闭、自动关闭开启、手动关闭开启、手动复位、讯号输出、远距离控制等要求。
5. 阀门若与风机联动的应选用带双微动开关装置。
6. 阀体叶片应为钢板，厚度为2~6mm，阀体为不燃材料制作，转动部件应采用耐腐蚀的金属材料，并转动灵活。
阀门的外壳厚度不得小于2mm。
易融部件应符合消防部门的认可标准。
二、施工、安装要点
1. 防火阀可与通风机、排烟风机联锁。
2. 阀门的操作机构一侧应有不小于200mm 的净空间以利检修。
3. 安装阀门前必须检查阀门的操作机构是否完好，动作是否灵活有效。
4. 防火阀应安装在紧靠墙或楼板的风管管段中，防火分区隔墙两侧的防火阀距墙表面不应大于200mm，防火阀两侧各2.0m范围内的管道及其绝热材料应采用不燃材料。
5. 防火阀应单独设支吊架，以防止发生火灾时管道变形影响其性能。
6. 防火阀的熔断片应装在朝向火灾危险性较大的一侧。
三、执行标准
产品标准
GB15930-1995《防火阀试验方法》
工程标准
GB50045-95《高层民用建筑设计防火规范》
GB50016-2006《建筑设计防火规范》
GB50243-2002《通风与空调工程施工质量验收规范》
四、相关标准图集
K103-1~3《建筑防排烟系统设计和设备附件选用与安装》(合订本)。
