Altium-Designer设计-原理图及PCB图

Altium-Designer-Winter-09原理图及PCB设计简明教程

Altium Designer Winter 09原理图及PCB设计简明教程

简介

Altium Designer是一款专业的EDA(Electronic Design Automation)软件，能够实现电子元器件的绘制、原理图设计和PCB布局设计。本教程主要介绍Altium

Designer Winter 09版本的原理图设计和PCB布局设计，适合初学者入门使用。

原理图设计

创建工程

在Altium Designer中，我们需要先创建一个工程来存放我们的电路设计。具体操作步骤如下：

1. 打开Altium Designer软件，点击File -> New -> Project。

2. 在弹出的对话框中选择工程类型（例如：Blank Project），并设置工程名称和保存路径。

绘制原理图

完成工程创建后，我们就可以开始进行原理图设计了。具体操作步骤如下：

1. 右键点击PCB Project，选择Add New to Project -> Schematic。

2. 在弹出的对话框中设置原理图文件的名称和保存路径。

3. 在Design窗口中，通过选择不同的组件，在原理图中绘制电路图。

4. 绘制完成后，可以在Schematic窗口中进行电路图的修改和编辑。

生成网络表

在原理图设计完成后，我们需要生成网络表，这样才能方便后续的PCB布局设计。具体操作步骤如下：

1. 在Schematic窗口中，点击Tools -> Generate Netlist。

2. 在弹出的对话框中，选择生成网络表的方式（例如：PCB ASCII），并设置保存路径和文件名。 PCB布局设计

导入网络表

在进行PCB布局设计前，我们需要将原理图中的网络表导入到PCB Layout中。具体操作步骤如下：

1. 在PCB Layout窗口中，点击File -> Import Wizard。

2. 在弹出的对话框中选择要导入的网络表文件，并按照向导进行导入。

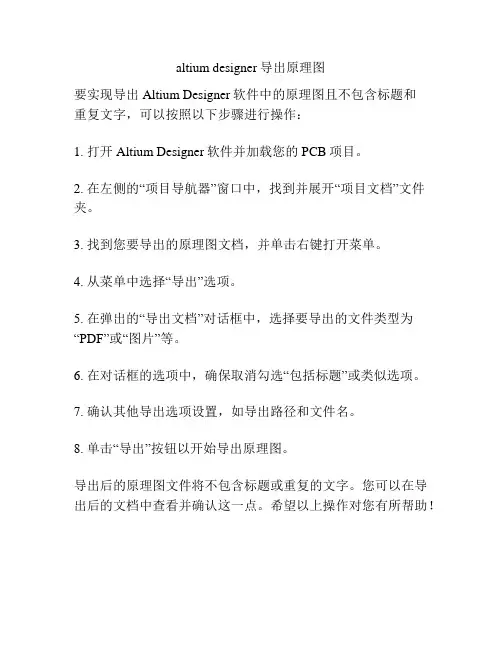

altium designer导出原理图

要实现导出Altium Designer软件中的原理图且不包含标题和重复文字，可以按照以下步骤进行操作：

1. 打开Altium Designer软件并加载您的PCB项目。

2. 在左侧的“项目导航器”窗口中，找到并展开“项目文档”文件夹。

3. 找到您要导出的原理图文档，并单击右键打开菜单。

4. 从菜单中选择“导出”选项。

5. 在弹出的“导出文档”对话框中，选择要导出的文件类型为“PDF”或“图片”等。

6. 在对话框的选项中，确保取消勾选“包括标题”或类似选项。

7. 确认其他导出选项设置，如导出路径和文件名。

8. 单击“导出”按钮以开始导出原理图。

导出后的原理图文件将不包含标题或重复的文字。您可以在导出后的文档中查看并确认这一点。希望以上操作对您有所帮助！

Altiumdesigner怎样从原理图生成PCB图

Altium Designer是一款功能强大的电子设计自动化（EDA）软件，可以帮助工程师在设计电路时实现原理图到PCB的转换。下面是一个详细的步骤，展示了如何使用Altium Designer从原理图生成PCB图。

第1步：创建工程

在Altium Designer中，打开软件并新建一个工程，选择一个合适的工作目录并为该工程命名。

第2步：创建原理图

在创建的工程中，新建一个原理图。你可以使用快捷键Ctrl+N或者在“File”菜单中选择“New”>“Schematic Sheet”来创建原理图。给原理图命名，并为其选择一个合适的编号。

第3步：设计电路

在原理图中以图形元件的形式绘制你的电路。使用工具栏上的元件工具可以方便地添加电阻器、电容器、晶体管等元件。使用连接线工具将元件连接起来，形成电路连接。

第4步：设置组件封装

在继续之前，你需要为原理图中使用的每个组件选择一个合适的封装。使用库浏览器查找和选择封装，并将其分配给相应的组件。

第5步：连接电源如果你的电路需要电源，你需要添加适当的电源符号到原理图中。从库浏览器中找到你需要的电源符号，并将其放置到原理图中。使用连接线工具将电源与电路的相应部分连接起来。

第7步：设计规则设置

第8步：创建PCB文件

第9步：定义PCB分层

第10步：确定布局

在PCB平面上，安放元件以体现原理图的物理布局。你可以使用导航栏中的“Place”菜单中的元件工具，将所需的元件放置到PCB布局中，以反映原理图中的物理连接。

第11步：布线

第12步：生成输出文件

完成布线之后，你可以生成各种输出文件，例如制造文件、印刷文件和3D模型。从导航栏中选择“Outputs”>“Gerber Files”或者“Outputs”>“Fabrication Outputs”生成所需的文件。

以上是使用Altium Designer从原理图生成PCB图的步骤。这些步骤可以帮助你将电路设计转换为实际的PCB布局，并且生成所需的输出文件。请记住，这只是一个简要的概述，Altium Designer还具有许多其他功能，可以根据你的设计需求进行更多进一步的优化和定制。

使用AltiumDesigner画原理图和PCB图的步骤

Altium Designer是一款功能强大的电子设计自动化软件，可以用于绘制原理图和PCB图。下面是使用Altium Designer绘制原理图和PCB图的一般步骤：

1.创建新工程：

打开Altium Designer软件，点击“文件”->“新建”->“工程”来创建一个新的工程。选择适合项目的工程类型，如原理图、PCB布局等。在新建工程对话框中输入工程的名称和保存路径，然后点击“确定”。

2.绘制原理图：

在“项目导航”面板中，展开工程文件夹，在“源文件”文件夹中右击鼠标，选择“添加新文件”->“原理图”，输入原理图的名称，点击“创建”。双击打开新建的原理图文件，开始绘制原理图。

a.选择合适的组件库：

在原理图画布中右击鼠标，选择“选项”，打开原理图选项对话框。在“组件库管理器”中选择合适的组件库，点击“确定”。组件库中存储了常用的元件符号和属性。

b.添加组件：

从左侧的“库面板”中选择所需的组件符号，然后将其拖动到原理图画布中。根据需要，可以调整组件的大小和位置。

c.连接引脚：使用“连线”工具进行引脚的连接。单击引脚的起点，然后拖动鼠标以绘制连线，最后在其他引脚上释放鼠标。

d.添加文本和标记：

e.连接电源和地线：

在绘制原理图时，应当连接电源和地线。使用适当的电源符号和地线符号，并将它们连接到电源和地线引脚。

f.完善原理图：

根据需要，可能还需要添加电阻、电容、电感、晶体管等其他元件，并为它们连接引脚。确保在原理图中所有相关的元件和引脚都被正确连接。

3.生成联网表：

4.创建PCB布局：

在“项目导航”面板中，在“源文件”文件夹中右击鼠标，选择“添加新文件”->“PCB布局”，输入布局的名称，点击“创建”。

a.设置PCB尺寸：

b.将原理图转换为PCB：

c.配置器件和元件布局：

使用“库面板”中的工具，在PCB布局上布置并连接器件。将元件拖放到PCB布局中，然后使用“连线”工具连接引脚。

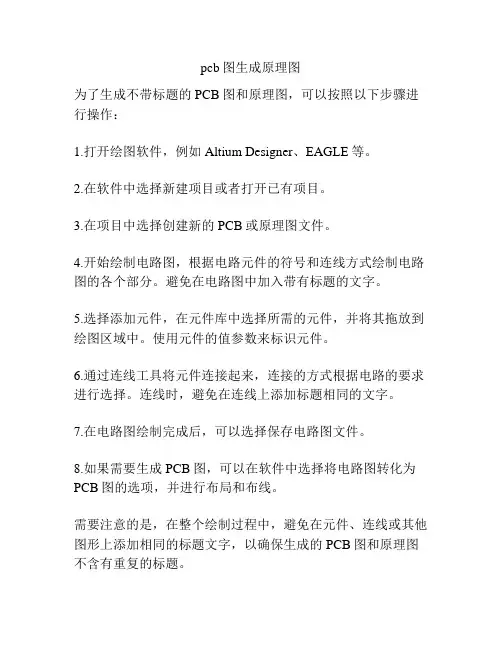

pcb图生成原理图

为了生成不带标题的PCB图和原理图，可以按照以下步骤进行操作：

1.打开绘图软件，例如Altium Designer、EAGLE等。

2.在软件中选择新建项目或者打开已有项目。

3.在项目中选择创建新的PCB或原理图文件。

4.开始绘制电路图，根据电路元件的符号和连线方式绘制电路图的各个部分。避免在电路图中加入带有标题的文字。

5.选择添加元件，在元件库中选择所需的元件，并将其拖放到绘图区域中。使用元件的值参数来标识元件。

6.通过连线工具将元件连接起来，连接的方式根据电路的要求进行选择。连线时，避免在连线上添加标题相同的文字。

7.在电路图绘制完成后，可以选择保存电路图文件。

8.如果需要生成PCB图，可以在软件中选择将电路图转化为PCB图的选项，并进行布局和布线。

需要注意的是，在整个绘制过程中，避免在元件、连线或其他图形上添加相同的标题文字，以确保生成的PCB图和原理图不含有重复的标题。

AltiumDesigner中，将多个工程下的原理图和PCB合并在一起

AltiumDesigner中，将多个⼯程下的原理图和PCB合并在⼀起

TDD双向放⼤器的设计分为三部分：LNA部分、PA部分和控制开关部分。为了调试⽅便，已经在三个Altium⼯程⾥⾯分别设计了三部分。现在需要合并成⼀个板⼦，为了保留已有的布局布线的⼯作量，采⽤这个办法可以快速合并⼯程。

⼀、对已有的三个⼯程进⾏元器件重新标号，并更新到各⾃的PCB⽂件中。

　1、在原始⼯程的原理图中，⽤Tools -> Annotate Schematics（T　A），先将元件编号全部恢复为"?"，如图：

　2、然后重新命名，命名时加上后缀⽐如10，这样原来的元件编号C1、C2、U1、U2变成了C110、C210、U110、U210。如图：

　3、在PCB中进⾏编号和⽹络的更新。

　⽤Design -> Import Changes from xxx.PrjPCB（D　I），更新⽹络（Net）和⽹络组（Class）。

⼆、合并⼯程。

　1、把设计中的三套原理图和PCB添加到同⼀个⼯程⾥，并腾出⼀个新的PCB⽂件（这⾥叫brd_merge）。如图：

　2、在brd_merge中，执⾏Design -> Import Changes from xxx.PrjPCB（D　I），然后删除所有元件。

　此时已经导⼊了LNA、PA、CTRL三个部分所有的⽹络信息。

　3、将brd_01、brd_02、brd_03中的所有内容复制粘贴到brd_merge中，注意粘贴前使⽤Edit -> Paste Special...进⾏选择，即保留所有的⽹络名称。

4、使⽤Design -> Import Changes from xxx.PrjPCB（D　I），更新⽹络（Net）和⽹络组（Class）。

Altium-Designer绘制电路原理图

Altium Designer绘制电路原理图

时间:2011-08-28 22:19来源: 作者: 点击: 513 次

• 第3章绘制电路原理图

o 3.1 元件库操作

▪ 3.1.1 元件库的加载与卸载

▪ 3.1.2 查找元器件

o 3.2 元器件操作

▪ 3.2.1 放置元器件

▪ 3.2.2 编辑元件属性

▪ 3.2.3 元件的选取

▪ 3.2.4 元件剪切板操作

▪ 3.2.5 撤销与重做

▪ 3.2.6 元件的移动与旋转

▪ 3.2.7 元件的排列

o 3.3 电气连接

▪ 3.3.1 绘制导线

▪ 3.3.2 导线的属性与编辑

▪ 3.3.3 放置节点

▪ 3.3.4 绘制总线

▪ 3.3.5 放置网络标号

▪ 3.3.6 放置电源和地

o 3.4 放置非电气对象

▪ 3.4.1 绘制图形

▪ 3.4.2 放置字符串

▪ 3.4.3 放置文本框

▪ 3.4.4 放置注释

o 3.5 放置指示符

▪ 3.5.1 放置忽略错误规则检查

▪ 3.5.2 放置编译屏蔽

▪ 3.5.3 放置PCB布局

第3章绘制电路原理图

通过上一章的学习，相信读者对Altium Designer 7.0的原理图编辑环境有了深刻的了解，本章将以一个51单片机工作系统为总体脉络详细介绍Altium

Designer 7.0原理图的编辑操作和技巧，该单片机系统以Philips公司的P89C51RC2HBP单片机为核心实现一个实时时钟数码管显示的功能，并能够通过RS232串口与上位机通信。请读者打开附带光盘中的“源文件 MCU51.PrjPCB”工程或者自己建立一个“MCU51.PrjPCB”来跟随本书循序渐进的学习Altium

Designer 7.0的原理图编辑。

——附带光盘“视频3.avi”文件。

元件库的操作

查找与放置元器件

元件的属性编辑

Altium Designer负片方法画PCB

1建立原理图

2在原理图下建立网络表后倒入PCB文件布局器件

3布线，一般情况下选择布线在底层，我一般是先自动布线然后在自动布线的基础上修改

4检查是否有没有布上的网络按F12后左侧弹出下图在文字框中输入isconnection 将下方

的Deselect打上对号选项改为mask回车或点击Apply

5检查是否有遗漏，如果有遗漏会显示高亮并自动移动缩放到合适的视图，没有则不动

5检查完成后点击界面右下角的清除恢复原来的视图

6选择放置下的禁止布线的线径将不好的导线划分开具体如下图所示

注意下图中的普通蓝色线径和带透明外框的蓝色线径，前者是导线后者是禁止布线线径

7点击选择PCB中的一个焊盘右键选择查找相似对象，后直接点击确定

点击后PCB中的所有焊盘都被选中在弹出的对话框中你可以改变焊盘的所有参数，孔径大

这个层不行使用bottom overlay ，目的是使所有焊盘失去原有网络变为NO Net。

8点击选择一根导线线径（注意不是禁止布线线径）右键选择查找相似对象将里面的

Object kind Layer keepout 都改为same （注意keepout前面对号去掉）

AltiumDesigner的同一个工程中有多原理图多PCB工程处理模板

资料内容仅供您学习参考，如有不当或者侵权，请联系改正或者删除。

■

同一个工程，有不止一块的 PCB,原理图已经分开设计了，但在导入到PCB时就只能全部导入到同一个 PCB文件，莫非只能把不同的PCB与对应的原理图分开到另一工程才能解决相信这也困扰了不少坛友。

近日在网上找到了解决方法，现整理发上来，让更多的坛友知道这一技巧。

问题：

在用Altium Designer进行PCB工程设计时，有时一个工程里可能不

止一块PCB，比如，一个设备里有主板和扩展板或者按键板等等

这时就需要在一个工程里添加多个 PCB文件。如图：

-」Source Documents

3 Sheetl.SchDoc

_J' SheetZ SchDoc

PCBI.PcbDoc ______________

亠’ PCB2.PcbDoc 曹

我们知道，在Altium Designer中将原理图导入到 PCB是经过在原理

图菜单 Design->Update PCB Document xxx.PcbDoc,如图：

T A

_d .< • ' .

l_j 訂轻：、ScflCao IPs ■ P £ «3I：I gfk Repis Wi n.d»ir Help

Itpditt FCI FCBILFCIh亡

FCJ FCB2.

onrse Li bi ar y..

Add/Rsjwiove Li br ary B

孔Schematic Library I- orr y*« 比■?尸寸□百"

4^ 资料内容仅供您学习参考，如有不当或者侵权，请联系改正或者删除。

■ 资料内容仅供您学习参考，如有不当或者侵权，请联系改正或者删除。

X

在进行这样的操作之后，虽然我们选的是某一个 PCB文件，可是最后结果是，所有原理图都被导入到了这个选中的 PCB文件中，无法

实现不同的原理图导入到不同的 PCB。

Altium Designer的使用方法

1 Altium Designer原理图与印制电路板（PCB）图设计教程一般来说，一个产品的电路设计的最终表现为印制电路板，为了获得印制电路板，整个电路设计过程基本分5个主要步骤：原理图的设计、生成网络表、印制电路板的设计、生成印制电路板报表并打印印制电路板、生成钻孔文件和光绘文件。Altium Designer构建于一整套板级设计及实现特性上，其中包括原理图设计、印制电路板设计、混合信号电路仿真、布局前/后信号完整性分析、规则驱动PCB布局与编辑、改进型拓扑自动布线及全部计算机辅助制造（CAM）输出能力等。Altium Designer的功能在Protel旧版本的基础上得到进一步增强，以支持FPGA及其他可编程设计及其在PCB上的集成。下面以uA741电路为例介绍Altium Designer10软件的使用方法。一、新建项目执行菜单File/new/Project/PCBProject，左侧项目管理窗口出现新建的项目，默认项目名为PCB_Project1.PrjPCB，点击右键在出现的菜单中选择Save Project，自定义项目名称如exp1.PrjPCB（建议学生在E盘根目录下建一个以学号命名的文件夹来管理项目）。二、原理图设计 1．新建原理图文件执行菜单File/new/Schematic，左侧的项目管理窗口看到在Source Documents文件夹下生成了新文件sheet1.SchDoc，右键save更名为exp1.SchDoc 2. 环境参数设置菜单Design/ Document Options，弹出文件选项窗口，设置光标移动基本单位snap：2mil，可见网格尺寸为10mil。如图1

图1 文件属性设置 3. 绘制原理图（放置元件及连线）图2为uA741电路原理图。

2 图2 uA741电路原理图表1中列出了电路中使用到的元件及所属的库（Library）。表1 电路中使用的元件及封装、所属库元件（Component Name）封装形式元件所属库名称电解电容（Cap Pol1） RB7.6-15 Miscellaneous Devices.IntLib系统已自动加载发光二极管（LED0） LED-0 电阻（RES2） AXIAL-0.4 单排插座（Header 2） HDR1×2 Miscellaneous Connectors.IntLib系统已自动加载集成芯片uA741N DIP-8 ST Operational Amplifier.IntLib 需要手动加载浏览元件库：菜单Design/Browse Library，窗口右侧弹出图3所示的元件库管理器，在元件库管理器中，用户可以装载新的元件库、查找元件、放置元件等。
